Правка абразивных кругов — МонАлиТ

Патент №2419601

  Рис.1

Акты испытаний



Акт 1                  Акт 2

    Правящий инструмент выпускается фирмой «РусАтлант МК»  в виде карандашей, правящих гребёнок и роликов, правящих профильных кругов. Все типы инструментов изготавливаются по уникальной запатентованной технологии (Патент РФ № 2319601). Их отличает от других типов правящих инструментов, имеющихся на рынке, предельно плотное наполнение рабочей части абразивными зёрнами, которые привариваются в вакууме друг к другу (рис.1). В результате их предельного наполнения алмазом ресурс правящего инструмента «МонАлиТ» превышает ресурс традиционных правящих инструментов. Сравнительные испытания на заводах ОПК показали, что правящие инструменты «МонАлиТ» в разы превосходят по эксплуатационным показателям аналоги зарубежных фирм включая снижение затрат (

Акт 1), повышение скорости правки и даже улучшение качества поверхности абразивных кругов (Акт 2). Особым преимуществом правящего инструмента «МонАлиТ» является его способность к длительной правке эльборовых и алмазных кругов на любых связках без потери геометрических параметров.  Группа конструкторов и технологов фирмы «РусАтлант МК» постоянно создаёт новые виды правящего инструмента. Данный вид инструмента осваивается фирмой относительно недавно, поэтому большинство видов инструмента еще предстоит разработать под заказы потребителей.

Заказать инструменты можно по телефону и через электронную почту

Телефон: +7 (499) 745-09-12 моб. +7 916 385-01-02

Факс: +7 (499) 745-09-11

Email[email protected]

Email[email protected]

    Доставка инструмента осуществляется для Москвы самовывозом, для других городов через транспортную компанию «Деловые линии» (либо иным способом по договоренности с заказчиком).

Карандаш алмазный тип 04, исп. А

Карандаш цилиндрическийØDHØdL
Ø4х7Ø47Ø645
Ø6х6Ø66Ø1060
Ø6х6Ø66Ø635
Ø6х6,5Ø66,5Ø845
Ø8х5Ø85Ø820;25;45;50
Ø8х6,5Ø86,5Ø1045
Ø8х10Ø810Ø825; 50
Ø10х4Ø104Ø1050

Карандаш алмазный тип 03, исп. С ГОСТ 607-80

Карандаш алмазныйØdRL
  тип 03, исп. С Ø14Ø141145

Карандаш алмазный тип 04, исп. С ГОСТ 607-80

Карандаш алмазныйØdØd1L
тип 04, исп. С Ø14Ø14Ø1245

Державка ДО 40 и ДО 75 для безалмазной правки шлифовальных кругов

Державка ДО 40 и ДО 75 (на подшипниках качения) применяется для безалмазной правки абразивных кругов на шлифовальных станках  методом обкатки.

Державка ДО 40 и ДО 75 и релитовые диски

——————————————————-

Стоимость державок ДО

Готовые комплекты приспособлений для правки шлифовальных кругов и ролики Вы можете приобрести в нашем магазине:

Державка ДО 40 — 2480 (₽) (цена указана с НДС)
Державка ДО 75 — 5300 (₽) (цена указана с НДС)

Диск ДО 40 — 320 (₽) (цена указана с НДС)
Диск ДО 75 — 840 (₽) (цена указана с НДС)

Цена на сайте является ориентировочной!

— уточняйте цену в магазине по телефону: 8-800-100-26-67

— или оставьте заявку на почте: [email protected] ru

——————————————————-

Размеры державок ДО

Державки ДО между собой не имеют конструктивных отличий,
только отличаются габаритными размерами:

ДО 40 имеет высоту 55 мм и ширину 45 мм
ДО 75 имеет высоту 90 мм и ширину 55 мм

Оправка для правки шлиф кругов



Схемы установки державок ДО на шлиф станкахСхема установки державок ДО на бесцентровошлифовальном станкеСхема установки державок ДО на внутришлифовальном станкеСхема установки державок ДО на круглошлифовальном станкеСхема установки державок ДО на плоскошлифовальном станке

Диски  для державок ДО.

В виде праявящего инструмента в державках ДО используют диски диаметром 40мм и 75мм из релита или из дроблёных отходов твёрдого сплава.

Диски закрепляются на оси и получают вращение благодаря двум радиальным подшипникам находящимся в корпусе державки.

Ролики для оправок безалмазной правки шлиф кругов



Правила эксплуатации державок ДО:

1. Державку необходимо закрепить в жестком и удобном
приспособлении: провертывание и качка державки не допускается.

2. Перед установкой державки в приспособление необходимо
проверить положение прявящего узла в подшипниках. При
правильном положении правящий инструмент должен вращаться
плавно, без рывков и заметной осевой качки.

3. Державку следует устанавливать так, чтобы ось правящего
инструмента была строго параллельна оси шлифовального круга.

Для предохранения одной из кромок шлифовального круга от
выкрашивания правящий диск следует поворачивать под углом к
оси шлифовального круга 5-15 градусов.

4. Державка с правящим инструментом может быть установлена
ниже оси центров шлифовального станка, но при этом ось корпуса
державки должна проходить через центр круга.

5. При применении державки на круглошлифовальном,
внутришлифовальном и плоскошлифовальном станках она должна
устанавливаться так, чтобы направление вращения правящего
инструмента совпало с направлением стрелки на корпусе. В этом
случае гайка, закрепляющая правящий инструмент, должна
находиться на стороне корпуса, противоположной той, где
имеется стрелка.

6. При каждой смене правящих дисков необходимо разобрать
державку и промыть детали в керосине, проверить их годность,
заменить смазку подшипников и снова собрать державку.

Порядок правки шлифовального круга:

а) Включить механизм вращения шлифовального круга и подачи
охлаждающей жидкости;

б) осторожно подвести державку до соприкосновения правящего
инструмента с поверхностью вращающегося шлифовального круга;

в) направить струю охлаждающей жидкости в место соприкосновения
правящего инструмента со шлифовальным кругом. Правка должна
производиться при обильном охлаждении;

г) включить механизм продольной подачи стола. Продольная
подача должна быть плавной, без толчков и ударов.

Режим правки шлиф кругов державками ДО

Предварительное шлифование:
Окружная скорость — 25…35 м/сек
Продольная подача — 0.5-0.7 м\мин
Поперечная подача — 0.03-0.04 мм\ход
Число ходов — 2-4
Кол-во СОЖ — 20-30 л\мин

Окончательное шлифование:
Окружная скорость — 25…35 м/сек
Продольная подача — 0.3-0.5 м\мин
Поперечная подача — 0.02-0.00 мм\ход
Число ходов — 2-4
Кол-во СОЖ — 20-30 л\мин

Три типа инструментов для правки шлифовальных кругов

Перейти к основному содержанию

Брайан Чжао

Брайан Чжао

Абразивный инструмент | Алмазные и эльборовые шлифовальные круги | Менеджер по продажам в Forture Tools

Опубликовано 10 июня 2017 г.

+ Подписаться

Добро пожаловать в forturetools, меня зовут Брайан. Сегодня мы поговорим о «Трех типах инструментов для правки шлифовальных кругов».

Правящий инструмент Damond в форме карандаша представляет собой инструмент с промышленным алмазом для правки или правки поверхности шлифовального круга. Он бывает одноточечный, многоточечный и другие типы.

Ротационный правящий станок — это тип высокоточного шлифовального круга, который используется для профилирования кругов, а также в большинстве высокотехнологичных отраслей для производства высокоточных деталей машин и оборудования.

Правящие камни — это абразивные камни, изготовленные из оксида алюминия или карбида кремния, в которых могут использоваться даже алмазные зерна. Правящие камни используются для профилирования, правки и заточки шлифовальных кругов.

Нужна дополнительная помощь, найдите «forturetools» на youtube.com или посетите www.forturetools.com

  • Как отличить разные шлифовальные круги | Популярные классификации абразивных инструментов

    7 сентября 2021 г.

  • Почему алмазный круг подходит для шлифования карбида вольфрама?

    2 сентября 2021 г.

  • Размер абразивного зерна, влияющий на эффективность работы и чистоту поверхности шлифовального круга.

    16 авг. 2021 г.

  • Связка, второй материал воздействует на абразивный шлифовальный круг

    9 августа 2021 г.

  • Абразивное зерно один из элементов, влияющих на шлифовальные круги – forturetools

    4 августа 2021 г.

  • 4 типа плоскошлифовальных станков и их абразивный метод — Mrbrianzhao

    19 июня 2021 г.

  • Как использовать алмазную правку для правки и настоящего шлифовального круга-Mbrianzhao

    5 июня 2021 г.

  • Какой шлифовальный круг следует использовать?

    16 января 2021 г.

  • Как правильно просверлить отверстие в стекле?

    6 января 2021 г.

  • 3 аспекта, которые пользователь больше всего заботит о шлифовальном круге

    3 декабря 2019 г.

Другие также смотрели

Исследуйте темы

Инструменты для алмазной правки — шлифовальные круги

  • Дом
  • /
  • Шлифовка
  • /
  • Инструменты для правки шлифовальных кругов



Высокоточные инструменты для правки шлифовальных кругов Abtec хорошо зарекомендовали себя благодаря качеству при профилировании и правке обычных керамических кругов.

Они доступны в форме лезвия с игольчатыми алмазами и подходят для правки профилей с использованием подающих и угловых подач, обеспечивая достижение стабильных результатов правки. Одноточечные алмазные правящие инструменты часто используются при операциях внутреннего, плоского и круглого шлифования, когда трудно измерить производительность инструмента для правки на обычных шлифовальных кругах. Алмаз расположен в стальном хвостовике, карат алмаза определяется диаметром колеса и его толщиной. Для достижения наилучших результатов, пожалуйста, свяжитесь с Abtec для выбора оптимального продукта. Для керамического абразива требуется алмаз более высокого качества, и компания Abtec произвела ряд алмазных правящих станков высшего качества, имеющихся на складе в Великобритании. Создание и адаптация профилей на керамических шлифовальных кругах требует высокопроизводительных алмазных дисков. Abtec производит и хранит на складе диски с алмазным профилем различных углов и радиусов. Очень удобным способом снижения затрат на правку является использование многоточечных инструментов для правки, особенно на шлифовальных кругах большого диаметра.
Abtec производит и хранит в Великобритании инструменты для многоточечной правки различных форм и размеров, подходящие для различных шлифовальных станков.

Показаны результаты 21 из 21

Сортировать по: Самые популярныеЧто новогоЦена от низкой до высокойЦена от высокой до низкойНазвание от А до ZНазвание от Я до А

  • Одноточечный алмазный инструмент для правки 0,33 карата (SPD0031730)

    14,41 фунтов стерлингов

    Одноточечные алмазные правящие инструменты для повторной заточки, формовки и….

  • 0,50-каратный инструмент для правки алмазов с одной точкой

    21,46 фунта стерлингов

    Одноточечные алмазные правящие инструменты для повторной заточки, формовки и.

  • 80 х 25 х 12,7 мм Нортон 37С 60 НВ

    23,89 фунтов стерлингов

    Абразивный круг Norton из карбида кремния для правки тормозов…..

  • 1-каратный точечный алмазный инструмент для правки

    Цена по запросу

    Одноточечные алмазные правящие инструменты для повторной заточки, формовки и….

    Распродано

  • 2-каратный одноточечный алмазный инструмент для правки

    96,31 фунтов стерлингов

    Одноточечные алмазные правящие инструменты для повторной заточки, формовки и.

  • Одноточечный бриллиант 0,50 карата для машины Prince (SPD0051730)

    87,31 фунтов стерлингов

    Одноточечный алмазный инструмент весом 0,50 карата для правки шлифовальных кругов на станках для шлифовки коленчатых валов, включая шлифовальный станок Prince.

  • Алмазные правители лезвийного инструмента. Природный алмаз

    88,08 фунтов стерлингов

    Экономичное решение для правки всех кругов Alox и SiC.

  • Инструмент для лезвий с синтетическим алмазом

    Цена по запросу

    Обеспечивает наиболее воспроизводимую и последовательную правку прецизионных шлифовальных кругов.

  • Долото алмазный комод

    102,67 фунтов стерлингов

    Идеальный инструмент для правки для добавления форм для создания профиля на шлифовальных кругах…….

  • Многоточечный алмазный правитель

    97,52 фунтов стерлингов

    Многоточечный алмазный инструмент содержит алмазы с одной точкой, расположенные в матрице, что позволяет…

  • Комод с несколькими наконечниками (без держателя)

    47,66 фунтов стерлингов

    Нажмите на изображение, чтобы просмотреть цену и структуру скидки.

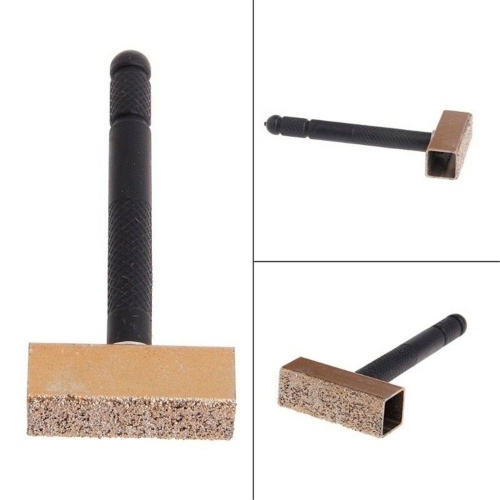

  • Правка алмазного круга GT2 (1500131251)

    17,32 фунтов стерлингов

    Смотреть видео. Ручной комод с алмазным покрытием. GT2 — идеальный метод правки колес малого диаметра (125 мм, 150 мм, 180 мм, 200 мм) на стенде и….

  • 16 x 16 x 200 мм C Medium V перевязочные палочки.

    7,80 фунтов стерлингов

    C Medium V Палочки для правки для кондиционирования и переточки алмазно-абразивных шлифовальных кругов…..

  • 25 x 25 x 150 мм BC 30 UV Палочка для повязки (250250259)

    7,80 фунтов стерлингов

    BC 30 UV (грубый) Коричневый абразив на основе карбида кремния. Палочки для правки для кондиционирования и переточки шлифовальных кругов…..

  • 25 x 25 x 150 мм WA 120 LV Палочка для перевязки

    7,80 фунтов стерлингов

    WA 120 GV (Medium) Белый абразив на основе оксида алюминия. Палочки для правки для кондиционирования и переточки шлифовальных кругов cbn…..

    Распродано

  • 25 x 25 x 150 мм WA 220 IV Палочка для перевязки

    7,80 фунтов стерлингов

    WA 220 GV (Fine) Белый абразив на основе оксида алюминия. Палочки для правки для кондиционирования и переточки шлифовальных кругов cbn…..

  • Палочка для переодевания Norbide

    152,90 фунтов стерлингов

    Чрезвычайно износостойкий и идеально подходит для правки абразивных шлифовальных кругов на керамической связке из оксида алюминия, особенно чашечных и…..

  • Инструменты для правки шлифовальных кругов Huntingdon («звездного типа»)

    42,64 фунта стерлингов

    Нажмите на изображение, чтобы просмотреть цену и структуру скидки. Ручной точильный инструмент для правки шлифовальных кругов, установленных на столе и на станине.

  • Сменные дисковые правки Huntingdon («звездообразные»).

    5,31 фунтов стерлингов

    Сменные правящие инструменты для правящего инструмента Huntingdon. Нажмите на изображение, чтобы просмотреть цену и структуру скидки.

  • 2-каратный одноточечный алмазный инструмент для правки. (SPD0200575) СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ. Цена по прейскуранту £78,50

    48,15 фунтов стерлингов

    Одноточечные алмазные правящие инструменты для повторной заточки, формовки и.
