инструкция по монтажу и эксплуатации теплого пола

Спасибо за то, что Вы выбрали продукцию компании Nexans.

Перед установкой комплекта, пожалуйста, ознакомьтесь с содержанием этой Инструкции и следуйте ее рекомендациям.

Назначение комплекта

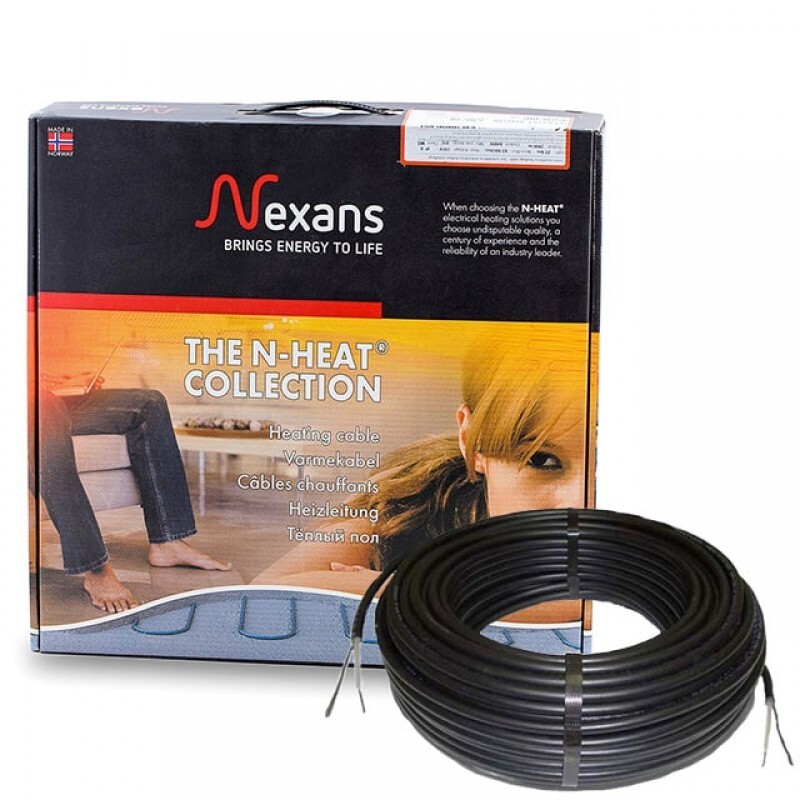

Приобретенный Вами нагревательный комплект Nexans — это электрическая кабельная система обогрева, которая монтируется на пол в раствор на цементной основе под покрытие из негорючих материалов (теплый пол под керамическую плитку, камень и др.)

Комплект используется для дополнительного подогрева поверхности полов, то есть устанавливается вместе с отопительными устройствами других систем и предназначен для достижения дополнительного теплового комфорта. Данный комплект предназначен для использования в жилых и коммерческих помещениях, должным образом теплоизолированных (проконсультируйтесь у специалиста).

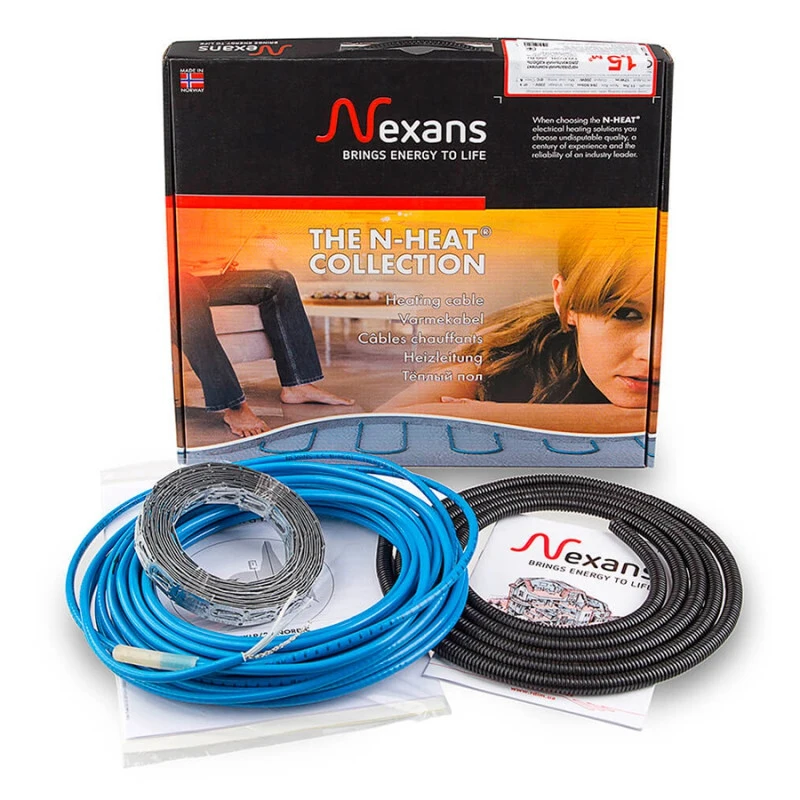

Состав нагревательного комплекта Nexans

В состав нагревательного комплекта системы Nexans входит:

• нагревательная кабельная секция,
• монтажная лента,
• гофрированная трубка (для монтажа датчика температуры пола на проводе),
• инструкция по установке системы.

Для управления обогревом необходим терморегулятор, который не входит в состав комплекта. Его можно приобрести дополнительно.

Нагревательная секция — готовый к монтажу и подключению кабель соединённый проводами питания для подключения к электросети.

В комплектах «Теплый пол» используются двужильные Nexans и одножильные Nexans кабели, удельной мощностью 17 Вт / м.

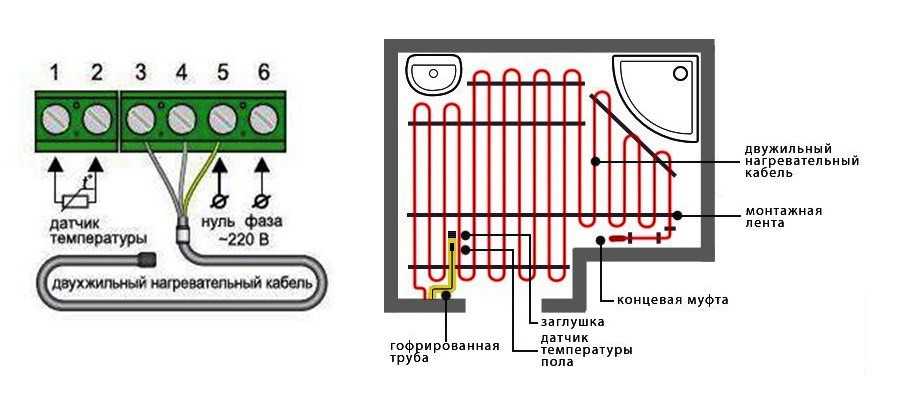

Двужильный нагревательный кабель TXLP / 2R с одной стороны имеет соединительный провод питания, с другой-герметичное заводское окончание. Состоит кабель из двух частей: холодного конца питания длиной 2.25 м (соединительного провода), который имеет маркировку «************» и нагревательного кабеля, которые соединены между собой с использованием уникального безмуфтового соединения. Место соединения обозначено на кабеле маркировкой «-» SPLICE «-». По всей длине каждый кабель имеет защитный экран в виде сплошной алюминиевой трубки.

Более подробную информацию о двужильных кабелях Nexans смотрите в Приложении 1 на ст.

18.

К терморегулятору двужильные кабели соединяются одним концом, другой покрывается стяжкой в ​​полу.

Одножильный нагревательный кабель TXLP / 1 состоит из двух соединительных проводов питания, с обеих сторон, длиной 2,25 м и нагревательного кабеля. Соединяются эти части между собой с использованием уникальных безмуфтовых соединений. Места безмуфтовых соединений обозначены на кабеле маркировкой «-» SPLICE «-«, соединительные провода имеют маркировку «************». по всей длине каждый кабель имеет защитный экран в виде сплошной алюминиевой трубки.

Более подробную информацию об одножильных кабелях Nexans смотрите в Приложении 2 на ст. 19.

К терморегулятору одножильные кабели подключаются двумя концами.

Монтажная лента

Монтажная лента используется для фиксации кабеля на поверхности пола. Для удобства, через каждые 2.5 см, лента имеет крепежные лепестки. К полу лента крепится гвоздями, дюбелями и т.п.

Защитная гофрированная трубка

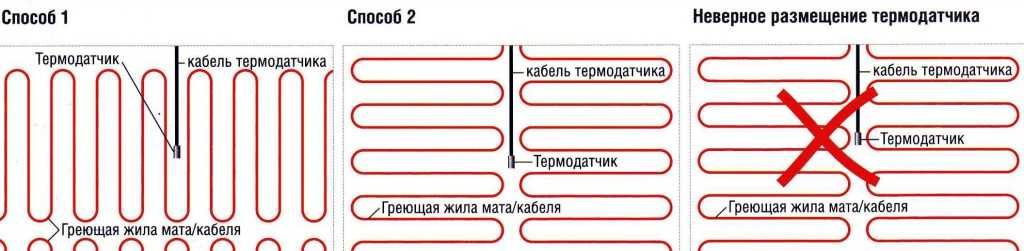

Датчик температуры пола на проводе размещается в гофрированной трубке (диаметром 12-20 мм) для удобной замены при необходимости.

Терморегулятор

Использование терморегулятора обеспечивает потребление электроэнергии только в том количестве, которое необходимо для достижения желаемого уровня теплового комфорта.

Мы рекомендуем использовать терморегуляторы компании OJ Electronics, Дания. Описание и характеристики регуляторов смотрите на ст. 15 настоящей Инструкции.

Монтаж нагревательного комплекта Nexans

Внимание! Ознакомьтесь с содержанием раздела 5 «Ваша безопасность» на ст. 11 настоящей Инструкции.

Вы можете самостоятельно произвести монтаж системы, используя данную Инструкцию. Но при ее подключении к сети обратитесь к квалифицированному электрику.

В данной Инструкции подробно описан пример укладки двухжильного нагревательного кабеля ТXI.Р / 2P. При укладке одножильного ТХI.P / 1 следуйте тем же рекомендациям, только при планировании схемы укладки учтите, что к терморегулятору необходимо подключить два конца кабеля.

Перед монтажом

Площадь обогрева. Планируйте укладку нагревательной секции на площадь помещения, свободную от мебели и оборудования:

Sy = So — Sc

где Sy — площадь укладки, So — общая площадь помещения, Sc — площадь под стационарной мебелью и оборудованием.

Выбор нагревательной секции. При помощи таблиц 1 и 2 на ст. 18-19, убедитесь, что у Вас именно тот комплект, который подойдет для Вашего помещения.

Напомним, что данный комплект используется для дополнительного подогрева поверхности полов в помещениях с достаточной теплоизоляцией. Рекомендуемая мощность в таких случаях 136 Вт / м2 — шаг укладки кабеля 12,5 см.

Электропроводка. Проверьте, позволяет ли имеющаяся в Вашем помещении электропроводка подключить дополнительные мощности системы Nexans. Номинальные мощности нагревательных секций Nexans отражены в таблицах 1 и 2 на ст. 18-19 настоящей Инструкции.

Уточните допустимый ток предохранительных устройств (автоматических выключателей).

Систему «Теплый пол» необходимо подключать стационарно (не через розетку).

Комплект мощностью более 2 кВт подключайте через отдельную проводку и автоматический выключатель.

Кабель и терморегулятор необходимо подключать через устройство защитного отключения (УЗО), которое выключается при токе более 30 мА.

Теплопотери. Не используйте одну и ту же секцию для обогрева помещений разного типа, например, лоджия и кухня. Это помещения с различными теплопотерями. Установка одной секции может привести к снижению комфортности использования системы. Также не используйте одну и ту же секцию для обогрева помещений с различными конструкциями пола. В таких помещениях и конструкциях необходимо установить отдельные секции со своими регуляторами.

Монтаж системы Nexans

Внимание! Ознакомьтесь с содержанием раздела 5 «Ваша безопасность» на ст. 11 настоящей Инструкции.

Ниже описана укладка нагревательной секции на черновую стяжку и монтажную ленту.

1. Выберите на стене место под терморегулятор так, чтобы он не мешал расстановке мебели.

Терморегуляторы, регулирующие обогрев в помещениях с повышенной влажностью (ванная комната, сауны) целесообразно устанавливать за пределами таких помещений.

Сделайте в стене отверстие под терморегулятор (стандартную монтажную коробку диаметром 65 мм) и проштробите от него к полу канаву для холодных концов кабеля и Гофротрубки для датчика температуры пола на проводе.

2. Монтаж производится на пол без трещин, с ровной поверхностью. Очистите поверхность пола от мусора и других предметов.
3. Выделите площадь обогрева, исключив места, где будут расположены стационарные мебель и бытовая техника. Рекомендуемое отступление от стен и мебели 10-15 см.

4. На выделенной площади обогрева закрепите отрезки монтажной ленты с шагом 0,5-0,75 м так, чтобы крепежные скобы были в одном направлении.

5. Проверьте сопротивление кабеля и изоляции.

• сопротивление кабеля должно соответствовать указанному на внешний изоляции холодного конца. Погрешность сопротивления -5% / + 10%. Значения сопротивлений можно узнать в таблицах 1 и 2 на ст. 18-19 настоящей Инструкции;
• сопротивление изоляции должно проверяться специальным прибором (мегомметром) с рабочим напряжением 1000-2500 В.

Зафиксируйте кабель, с рассчитанным шагом укладки по всей площади, загибая вокруг него «язычки» монтажной ленты. Шаг укладки рассчитывается по формуле:

Н = 5 в / 1.,

где Н — шаг укладки, ву — площадь укладки, и — длина нагревательного кабеля (смотрите таблицы 1 и 2 на ст. 18-19).

При монтаже не сбрасывайте кабель из бухты кольцами, а разматывайте его в одном направлении.

Не сгибайте места с надписью «-» SPLICE «-». Расположите их и конечную муфту (у двужильного кабеля) в зоне затопления стяжки.

Минимальный радиус изгиба кабеля — 3,5 см.

Нагревательный кабель укладывайте так, чтобы он находился на расстоянии не менее 10 см от других нагревательных устройств, например, от стояков или труб центрального отопления.

В стену вкладывайте только холодные концы кабеля питания, которые обозначены маркировкой «*************».

После укладки, проверьте сопротивление кабеля и изоляции согласно рекомендациям в первом абзаце данного пункта.

6. Вложите гофрированную трубку в штробу от отверстия терморегулятора на пол так, чтобы конец, в котором будет находиться термодатчик температуры пола был на расстоянии 50-100 см под стены и посередине между витками кабеля на уровне с ними или немного выше. Герметично закройте конец Гофротрубки на полу во избежание попадания раствора стяжки (используйте заглушку или изоленту).

Изгибы Гофротрубки должны быть плавными (радиус изгиба не менее 5 см). Гофротрубка должна обеспечивать свободную замену датчика на проводе через отверстие в монтажной коробке.

Вставьте датчик на проводе до конца Гофротрубки.

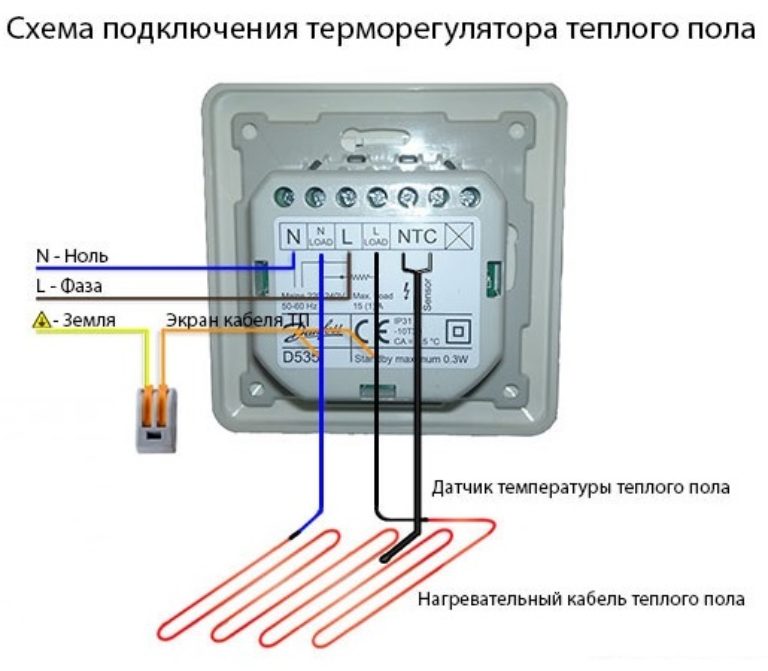

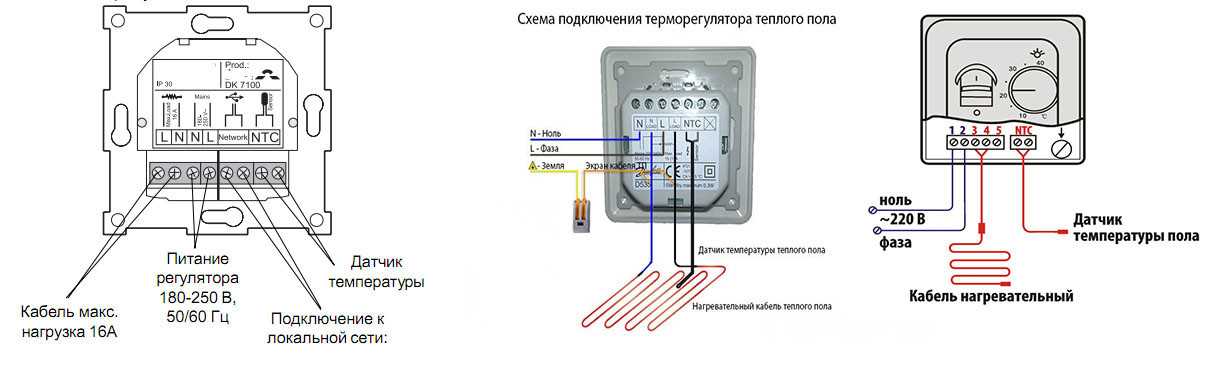

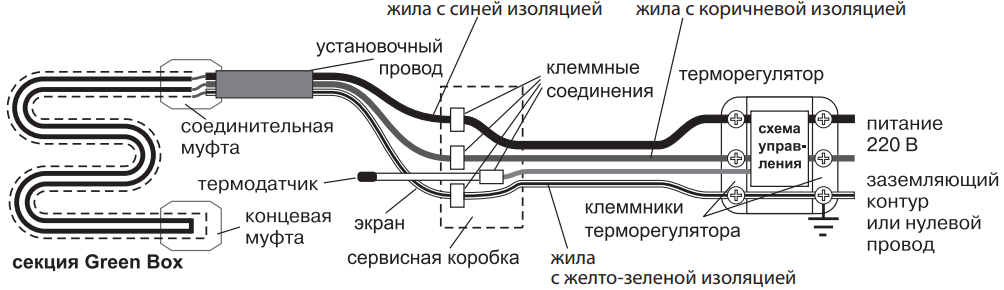

7. Подключите терморегулятор (при отключенном напряжении) к сети, нагревательному кабелю и датчику температуры согласно рекомендациям в инструкции терморегулятора. Проверьте электрические соединение. Краткосрочно подайте напряжение и проверьте работоспособность системы. Отключите питание до конечного включения системы.

В случае отсутствия напряжения проверьте сопротивление кабеля и изоляции согласно рекомендациям в первом абзаце п. 5 на ст. 7 Инструкции.

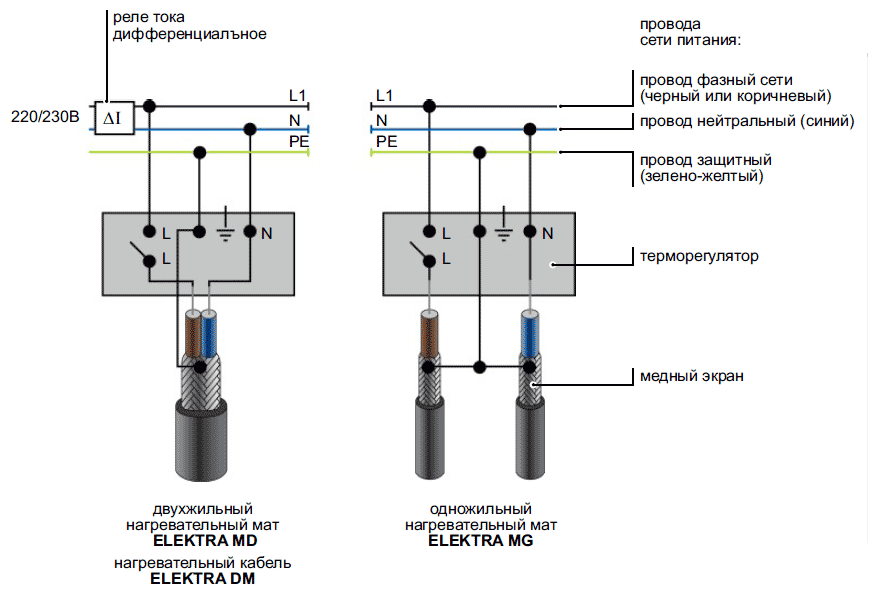

Для правильного подключения кабеля обратите внимание на наличие медных кабелей в изоляции из полиэтилена и восьмижильного проводника заземления из луженой меди. Медные кабели в изоляции соединены с нагревательной жилой и подключаются к терморегулятору. Проводники заземления из луженой меди необходимо подключить к заземляющему проводнику системы питания.

8. Нанесите на «Схему укладки» (ст. 20 Инструкции) схему расположения нагревательной секции, отметив расстояние от стен и оборудования, места безмуфтовых соединений «-» SPLICE «-«, конечной муфты (для двухжильных кабелей), терморегулятор, датчик температуры, шаг укладки, мощность секции.
9. С целью защиты кабеля от повреждений, работы проводите в обуви с мягкой подошвой.

Нагревательная часть кабеля, безмуфтовое соединение «-» SPLICE «-» и концевая муфта (в двухжильных кабелях) должны быть полностью покрыты раствором на цементной основе или другими растворами для «Теплых полов». Раствор не должен содержать острых предметов. Рекомендации по толщины стяжки смотрите в разделе 6 на ст. 16 настоящей Инструкции.

Раствор выравнивайте по длине кабеля, чтобы не сдвинуть схему укладки.

Следите, чтобы не образовывались воздушные пустоты, которые в дальнейшем могут привести к перегреву кабеля.

10. Перед укладкой финишного покрытия проверьте целостность кабеля и изоляции путем измерения сопротивления согласно рекомендациям в первом абзаце пункта 5 на ст. 7 Инструкции.

Проложите финишное покрытие Вашего пола.

Включение и эксплуатация системы

Включить систему подогрева Nexans можно после полного затвердевания раствора стяжки (для цементно-песчаной — 28 дней). При заливке другим раствором следуйте рекомендациям производителя.

Проверьте электрические подключения и включите терморегулятор (загорится контрольная лампочка-индикатор). Задайте на регуляторе желаемый уровень обогрева (26-28 ° С). Стабилизация температурного комфорта состоится в течение 5-72 часов. Дольше всего прогревание проходит в новопостроенных помещениях. Просим Вас не беспокоиться и дать системе возможность прогреть помещение.

Лучших Вам впечатлений от использования электронагревательного комплекта Nexans.

Тепла и уюта в Вашем доме.

Ваша безопасность

• ЗАПРЕЩЕНО резать, укорачивать, удлинять, подвергать механической нагрузке или растягиванию нагревательную часть кабеля. Нагревательная часть — часть кабеля между безмуфтовым соединением «-» SPLICE «-» у одножильных кабелей и между безмуфтовым соединением «-» SPLICE «-» и концевой муфтой включительно — у двужильных кабелей. Нагревательная часть кабеля должна находиться в стяжке.
• Берегите изоляцию кабеля.
• ЗАПРЕЩЕНО ВКЛЮЧАТЬ неразмотанный кабель.
• Линии кабеля не должны касаться, пересекаться между собой, другими кабелями, элементами нагревательных устройств.
• Запрещено самостоятельно вносить любые изменения в конструкцию терморегулятора.
• Подключение системы Nexans должен проводить квалифицированный электрик.
• Подключение должно проводиться стационарно (не через розетку) и в соответствии с действующими ПУЭ (Правила устройства электроустановок для Украины).
• Запрещено выполнять работы по монтажу и ремонту терморегулятора, отсоединить напряжение питания.
• Кабель и терморегулятор должны подключаться через УЗО (устройство защитного отключения), которое выключается при токе утечки не более 30 мА.
• Толщина стяжки над кабелем должна соответствовать рекомендациям в разделе 6 на ст. 16 Инструкции.
• Запрещено сверлить отверстия, забивать гвозди, дюбеля, вкручивать шурупы в площадь укладки нагревательной секции.
• Нагревательный кабель должен быть заземлен в соответствии с действующими ПУЭ и СНиП (строительными нормами и правилами).
• Не рекомендуется укладывать кабель при температуре ниже 0 ° С.
• Для управления системой обязательно необходимо использовать терморегулятор.

Советы

Выбор мощности нагревательной секции

Рассчитывайте мощность обогрева исходя из следующего:

• 136 Вт / м2 (для ТХИ.Р / 1, 17 Вт / м и ТХИ_Р / 2ИТ 17 Вт / м шаг укладки 12,5 см) — при комфортной (дополнительной) системе подогрева поверхности полов в помещениях с должным уровнем теплоизоляции;
• 170 Вт / м2 (для ТХ1_Р ​​/ 1, 17 Вт / м и ТХИ_Р / 2Р, 17 Вт / м шаг укладки 10 см) — при комфортной (дополнительной) системе подогрева поверхности полов во влажных помещениях: бассейнах, душевых и т.п. ;
• 100 Вт / м2 — для подогрева полов с деревянным покрытием;
• для системы основного (единственного) отопления — не менее расчетных теплопотерь.

Электропроводка

Напомним Вам, что согласно Правил устройства электроустановок (редакция 2014) стандартная электропроводка выдерживает ток и нагрузку по мощности согласно данным таблицы:

Материал проводника	Сечение, мм2	Максимальный ток нагрузки, А	Максимальная суммарная мощность, кВт
медь	3×1	14	3.1
	3×1.5	15	3.3
	3×2.5	21	4.6
	3×4	27	5.9
алюминий	3×1.5	16	3.5
	3×2.5	21	4.6

Способы монтажа

Рис 1. На монтажную ленту

1. Черновая стяжка
2. Монтажная лента
3. Нагревательный кабель
4. Датчик температуры в гофротрубке
5. Стяжка 3-5 см
6. Керамическая плитка

Рис 2. На монтажную ленту и изоляцию толщиной 3-5 мм

1. Черновая стяжка
2. Пробковая изоляция 5 мм
3. Монтажная лента
4. Нагревательный кабель
5. Датчик температуры в гофротрубци
6. Стяжка 3-5 см
7. Керамическая плитка

Рис 3. На металлическую сетку и твердую теплоизоляцию толщиной от 20 мм

1. Черновая стяжка
2. Теплоизоляция (мин. 20 мм)
3. Металлическая сетка
4. Пластмассовые хомуты
5. Нагревательный кабель
6. Датчик температуры в гофротрубке
7. Стяжка 4-6 см
8. Керамическая плитка

Нагревательный кабель можно монтировать непосредственно на твердую теплоизоляцию толщиной от 20 мм, используя металлическую сетку диаметром проволоки от 1 мм. Фиксируется кабель к сетке при помощи пластиковых хомутов.

Запрещено монтировать нагревательный кабель непосредственно на теплоизолятор без использования металлической сетки.

Также, можно покрыть теплоизоляцию стяжкой 30 мм и после этого монтировать кабель, используя монтажную ленту (см. Рис. 1).

Для решения вопроса о конструкции пола необходимо руководствоваться СНиП (строительными нормами и правилами).



Выбор терморегулятора

Для управления обогревом необходим терморегулятор. Мы рекомендуем терморегуляторы компании OJ Electronics, Дания.

Каждый терморегулятор оснащен датчиком температуры.



В зависимости от способа обогрева используют:

• при комфортном подогреве поверхности полов в системах «теплый пол» — терморегулятор с датчиком температуры пола на проводе;
• при основном (единственном) отоплении помещений — терморегулятор с датчиками температуры пола и воздуха. Датчики температуры воздуха бывают встроенными в регулятор или выносными, то есть такими, которые монтируются отдельно и подключаются к регулятору с помощью провода;
• в конструкциях с деревянным покрытием — терморегулятор с датчиком температуры пола на проводе. Максимальная температура подогрева пола в данном случае + 27 ° С.

Особенно экономичными являются программируемые терморегуляторы, которые обеспечивают оптимальный комфорт при минимальных энергозатратах.



Терморегулятор со встроенным датчиком температуры воздуха устанавливается на высоте 1,6 м от поверхности пола, с датчиком температуры пола — на удобной для Вас высоте.



При выборе места для терморегулятора с датчиком воздуха избегайте мест воздействия сквозняков, прямого солнечного света и других источников тепла, а также стен, выходящих на улицу.

Инструкции, описания, руководства

Системы управления OJ Electronics

Подогрев пола, обогрев помещений

Руководство по установке терморегуляторов
— Cкачать руководство (0.1 МБ)

MTU2 – электронный терморегулятор для настенного монтажа
— Cкачать инструкцию ( 1,3 МБ)
— Скачать описание (0,2 МБ)

OTN – электронный терморегулятор
— Cкачать инструкцию (1,64 МБ)
— Скачать описание (0,11 МБ)

OTD – электронный терморегулятор с двумя датчиками
— Cкачать инструкцию (0,9 МБ)
— Скачать описание (0,1 МБ)

OTN2 – цифровой терморегулятор
— Cкачать инструкцию (1,1 МБ)
— Скачать описание (0,3 МБ)

OTN2 – цифровой терморегулятор
— Cкачать инструкцию (1,1 МБ)
— Скачать описание (0,3 МБ)

OTN2-1666 – цифровой терморегулятор с инфракрасным датчиком
— Cкачать инструкцию (1,1 МБ)
— Скачать описание (0,3 МБ)

OTD2 – цифровий терморегулятор с двумя датчиками
— Cкачать инструкцию (1,1 МБ)
— Скачать описание (0,7 МБ)

OCC2 – программированный терморегулятор
— Cкачать инструкцию (1 МБ)
— Скачать описание (0,1 МБ)
— Скачать руководство по программированию (2,2 МБ)

OCD2 — программированный терморегулятор с двумя датчиками
— Cкачать инструкцию (0,3 МБ)
— Скачать описание (0,1 МБ)
— Скачать руководство по программированию (1,9 МБ)

OCC3 – программированный терморегулятор
— Cкачать инструкцию (0,9 МБ)
— Скачать руководство по программированию (2 МБ)

OCD3 — программированный терморегулятор с двумя датчиками
— Cкачать инструкцию (0,9 МБ)
— Скачать руководство по программированию (2 МБ)

ETV, ETN — электронный терморегулятор для монтажа на DIN-шину
— Cкачать инструкцию ETV (0,7 МБ)
— Скачать инструкцию ETN (1,0 МБ)
— Скачать описание (0,14 МБ)

Системы антиоблединения и снеготаяния

ETR — терморегулятор для кабеля в водостоках
— Cкачать инструкцию (0,9 МБ)
— Скачать описание (0,9 МБ)

ETR2 — терморегулятор для системы антиоблединения и системы снеготаяния на больших обьектах
— Cкачать инструкцию (0,4 МБ)
— Скачать описание (0,2 МБ)
— Скачать руководство по программированию (0,3 МБ)

ETO — терморегулятор для системы антиоблединения и системы снеготаяния
— Cкачать инструкцию (0,3 МБ)
— Скачать описание (0,2 МБ)
— Скачать руководство по программированию (4,1 МБ)

ETO2 – микропроцесорное управление системы антиоблединения и системой снеготаяния
— Cкачать инструкцию (0,7 МБ)
— Скачать описание (0,3 МБ)
— Скачать руководство по программированию (3,7 МБ)

Защита труб и емкостей от промерзания

ETI — терморегулятор для защиты трубопровода от замерзания
— Скачать инструкцию (0,7 МБ)

▷ Руководство по эксплуатации Orbit Nexans, Инструкции по установке систем напольного отопления Orbit Nexans (4 страницы)

• Дом
• Бренды
• Орбита
• Системы напольного отопления
• Нексанс
• Инструкции по установке

Спецификации файла: Производитель: Орбита Категория устройства: Системы напольного отопления Документ: Инструкции по установке Nexans, Тип файла: PDF Количество страниц: 4 Загрузить руководство Nexans (4 страницы)

Обновлено: 16-06-2022

Orbit Nexans Руководство пользователя Транскрипция:

• Orbit Nexans Установка нагревательных матов ВАЖНОЕ ПРИМЕЧАНИЕ: ЭТИ МАТЫ НЕ ДОЛЖНЫ УСТАНАВЛИВАТЬСЯ В СТЕНЫ ИЛИ ПОТОЛКИ ПО КАКИМ-ЛИБО ПРИЧИНАМ, И ДОЛЖНЫ БЫТЬ ПОДКЛЮЧЕНЫ КВАЛИФИЦИРОВАННЫМ И ЛИЦЕНЗИРОВАННЫМ ЭЛЕКТРИКОМ. НИКОГДА: не перекрещивайте синий нагревательный кабель сам с собой. Обрежьте синий нагревательный кабель по любой причине. Протяните нагревательный кабель непосредственно к распределительной коробке. Подвергайте синий нагревательный кабель вредным поверхностям. ВСЕГДА: следите за местными и национальными…

  1

• Orbit Nexans ТИПИЧНЫЕ КОНФИГУРАЦИИ Вентилятор Поворот Переворот Поворот спиной к спине Повороты ПОШАГОВАЯ ИНСТРУКЦИЯ ПО УСТАНОВКЕ Вокруг полки неподвижных объектов РЕЗЬТЕ ТОЛЬКО СЕТКУ, К КОТОРОЙ ПРИКРЕПЛЕН КАБЕЛЬ. НЕ РЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ! 1. Измерьте обогреваемую площадь и убедитесь, что полученный вами коврик подходит. Сравните свою чистую площадь в квадратных футах с информацией о ковриках, расположенной в та…

  2

• Orbit Nexans ТАБЛИЦА 1 Схема электрического монтажа Все компоненты доступны в магазинах электроники и товаров для дома. Двойная металлическая коробка для термостата Кабелепровод к УЗО или стандартному источнику питания выключателя по мере необходимости Кабелепровод ½” только для датчика пола Размер электрического кабелепровода соответствует коду Nexans Millimat Крышка распределительной коробки Carlon Blue Одиночное гипсовое кольцо Распределительная коробка Металлическая двойная банда ТЕСТИРОВАНИЕ …

  3

• MM. Inst.Ver.2.1.10 ОГРАНИЧЕННАЯ ГАРАНТИЯ Гарантийный срок на маты составляет 20 (Двадцать) лет с момента поставки конечному пользователю. Orbit гарантирует, что маты не имеют дефектов материала и изготовления. Эта гарантия предоставляется компанией Orbit и ограничивается доставкой новых продуктов клиенту. Орбита или ее дистрибьюторы не находятся под гн…

  4

Больше запросов:

• Орбита Nexans Руководство пользователя

• Руководство пользователя Orbit Nexans

• Orbit Руководство Nexans в формате PDF

• Орбита Nexans Руководство пользователя

DV-ae7d49: рекомендуется для обзора и подобных материалов

• DIVERSE 6250, 88, bt/diverse-6250.pdf

• Xserve, 140, apple/xserve.pdf

• LTV-1570WC, 231, dgm/ltv-1570wc.pdf

• VJQ8, 6, yokogawa/vjq8.pdf

• 92037, 16, центрально-пневматический/92037. pdf

• 26976, 101, ge/26976.pdf

• HSU-12LEK03-Y2, 72, haier/hsu-12lek03-y2.pdf

• Беспроводной адаптер USB 2.0 EEE 802.11b/g, 48, efficiency-networks/eee-802-11b-g-wireless-usb-2-0-adapter.pdf

• 113.226423, 24, мастер/113-226423.pdf

• MAXPRO NVR SE, 2, honeywell/maxpro-nvr-se.pdf

Часто запрашиваемые системы напольного отопления Устройства:

• КОРОЛЬ кабель

  CableseriesElectric Системы обогрева пола King-electric.com800-603-5464ВАЖНО: Сохраните эти инструкции!РУКОВОДСТВО ПО УСТАНОВКЕЭто руководство по установке содержит заводские инструкции по установке систем обогрева пола King Electric.Эти инструкции необходимо соблюдать для гарантии действия гарантии. Свяжитесь с King Electric по любым вопросам, касающимся правильной установки нагревательного кабеля. …

  кабель Системы напольного отопления Руководство по монтажу, 20

• Австралийский гидроник TIEMME

  • page — 1 — Australian Hydronic Supplies 10 Frankston Gardens Drive Carrum Downs, Victoria, Australia 3201 ГИДРОНИЧЕСКАЯ СИСТЕМА ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ Водяные системы лучистого отопления и охлаждения могут быть установлены различными способами для создания удивительно теплой среды в помещении. К ним относятся: 1. Трубы, встроенные в бетонный пол. 2. Трубы в системе плавающего пола. 3. Трубы крепятся к днищам…

  Системы напольного отопления TIEMME Руководство по эксплуатации, 26

• Flextherm FLP30

  INSTRUCTIONS67090 12/10 (MBC)Русский Термостат представляет собой электронный термостат включения/выключения для контроля температуры с помощью датчика NTC, расположенного снаружи или внутри термостата. Термостат имеет встроенный прерыватель цепи замыкания на землю (GFCI, класс A). Термостат и УЗО являются двойными моделями, подходящими для источников питания 120-240 В (включая 208 В) 50/60 Гц. Термостат предназначен для скрытого …

  Термостат FLP30 Инструкции по установке, 4 шт.

• ДЭВИ ДЭВИрег 535

  Телефон 1800 636 091 • Электронная почта [email protected] • Веб-сайт www.devi.com.auИнструкции по программированию Devireg™ 535ВведениеDevireg™ 535 позволяет программировать вашу систему отопления, используя предустановленные программные режимы. Следуйте приведенным ниже шагам, чтобы обеспечить наиболее желаемый результат, соответствующий вашим требованиям к отоплению. Первым шагом является настройка термостата:• Есливашdevireg™535имеет …

  Термостат DEVIreg 535 Инструкция по программированию, 2 шт.

• Нагревательный мат Warmup под плитку

  ЛИНИЯ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ0845 345 2288ВАЖНО Прочтите это руководство, прежде чем пытаться установить обогреватель под плитку. Неправильная установка может привести к повреждению обогревателя и аннулированию гарантии. Заполните и отправьте гарантийную форму онлайн на сайте www.warmup.co.uk. на сайте warmup.com, заполнив информацию о гарантии онлайн на сайте warmup.com. ГАРАНТИЯ УСТАНОВКИ T …

  нагревательный мат под плитку Система напольного отопления Руководство по монтажу, 14

• Умные комнаты Therma-Ray

  Floor Warming Installation Guide UsingFloor Warming Installation Guide UsingFloor Warming Installation Guide UsingFloor Warming Installation Guide Using ==tÜÉíÜÉê=óçìÛêÉ=~=Åçåíê~ÅíçêI=~êÅÜáíÉÅíI=ÄìáäÇÉê=çê=ÜçãÉçïåÉêI=ÅêÉ~íáåÖ=íÜÉ=éÉêÑÉÅí=áåÇççê=ÉåîáêçåãÉåí =Ü~ë=~äï~óë=ÄÉÉå=~=ÅÜ~ääÉåÖÉK==qÜÉêã~Jo~ . ..

  Руководство по установке систем напольного отопления SmartRooms, 4

• Теплый пол Warmtech

  Руководство по установке (для нагревательного элемента под плиткой) Пожалуйста, прочтите ПОЛНОЕ руководство по установке, прежде чем приступать к установке. Неправильная установка может привести к повреждению кабеля и аннулированию гарантии…

  Теплый пол Системы напольного отопления Инструкция по монтажу, 22

• Разминка USDW-360-120

  ТЕХНИЧЕСКАЯ ПОДДЕРЖКАUS:1-888-927-6333120 Volt USDWРуководство по установке незакрепленных проводов Самая продаваемая в мире марка электрического напольного отопления™ВАЖНО Прочтите это руководство, прежде чем пытаться установить систему отопления. Неправильная установка может привести к повреждению кабеля и аннулированию гарантии. …

  USDW-360-120 Руководство по установке систем напольного отопления, 26

• Одеяло Powerblanket Summerstep серии

  Руководство пользователя Summerstep™ | (801) 506-0198 www. powerblanket.com | [email protected] Rev A Поздравляем с приобретением ковриков для таяния снега Summerstep™. Вы собираетесь присоединиться к тысячам других людей, которые защищали свои лестницы и дорожки от льда и снега и защищали их от падений. Перед установкой ковриков для снеготаяния уделите немного времени прочтению этих инструкций. Варни …

  Серия Summerstep Системы напольного отопления Руководство по эксплуатации, 2

• Умные комнаты Therma-Ray

  Независимо от того, являетесь ли вы подрядчиком, архитектором, строителем или домовладельцем, создание идеальной внутренней среды всегда было сложной задачей. Therma·Ray, производитель систем теплового комфорта №1 в мире, представляет вам идеальное решение SmartRooms. Пожалуйста, найдите время, чтобы внимательно прочитать это руководство по установке, прежде чем начать. Помните, что точные замеры – залог успеха …

  Руководство по установке записывающего оборудования SmartRooms, 3

Дополнительная информация:

Ссылки и инструменты

• Найдите на YouTube видеоролики Orbit Nexans

• Найдите информацию об Orbit Nexans в Google

• Поиск в Google Картинках для Orbit Nexans

• Поиск новостей Orbit Nexans в Twitter

Сейчас популярно:

Категории (Типы продуктов Orbit):

• Монитор
• Другой
• Таймер
• Поклонник
• Датчики безопасности
• Получатель
• Кухонные приборы
• Помпа
• Сантехника
• Музыкальная педаль
• DJ-оборудование
• Спортивные тренажеры
• Беговая дорожка
• Домашний спортзал
• Антенна
• Зарядное устройство
• Картридер
• инвертор
• Фен
• Эллиптический тренажер
• Вело тренажер
• видеорегистратор
• Садово-парковое оборудование
• Блендер
• электронная книга
• фонарь
• Дистанционное управление
• Распылитель краски
• Электробритва
• Термостат
• Осветительное оборудование
• Водная система
• Ландшафтное освещение
• Рабочий свет
• Калькулятор
• Система отопления
• Портативный DVD-плеер
• Система орошения
• Наружный свет
• Контроллер
• Морской радар
• Устройство управления
• Системы напольного отопления
• Холодильные шкафы

Впечатления от эксплуатации, вопросы и ответы:

схема работы и характеристики, терморегуляция и обогрев помещений, отзывы

Каждому человеку хочется, чтобы в его квартире, коттедже, загородном доме или в помещении, где он работает, в период холодов и морозов всегда было тепло и уютно. Однако практика показывает, что многих обычных систем центрального отопления зачастую недостаточно для обеспечения оптимальных условий проживания. Это приводит к необходимости установки дополнительных приборов климатического обогрева, количество которых в настоящее время трудно сосчитать.

Отличным решением современности является теплый пол Nexans, плюсы и минусы которого говорят о его популярности у потребителей.

Особенности

Норвежский производитель предлагает надежные, безопасные и долговечные системы обогрева, которые укладываются под поверхность пола. Они отличаются максимальной эффективностью, при этом управлять ими достаточно просто.

Теплый пол от марки Nexans производится с использованием нагревательного кабеля с одной или двумя жилами. Основное отличие данного способа обогрева — гладкий соединительный провод , благодаря чему скорость монтажа конструкции значительно увеличивается.

При эксплуатации теплых полов Nexans отсутствует электромагнитное поле, а значит, системы не наносят никакого вреда здоровью человека.

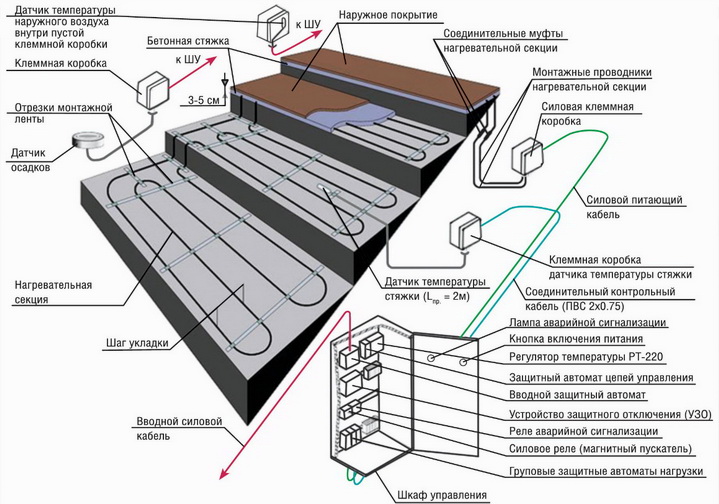

Структура системы «теплый пол» от Nexans

Конструкция теплого пола Nexans состоит из нескольких важных частей. К ним относятся:

• Нагревательный кабель Доступен в двух вариантах:

1. Саморегулирующийся. Представляет собой встроенную матрицу на полупроводниках, изменяющую сопротивление и мощность в соответствии с температурой окружающей среды в помещении.
2. Резистивный. Он имеет нагревательный проводник – один или два.

Саморегулирующийся Резистивный

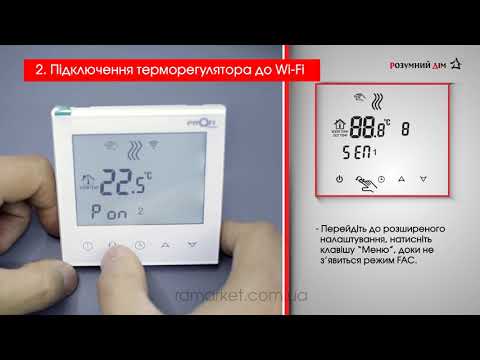

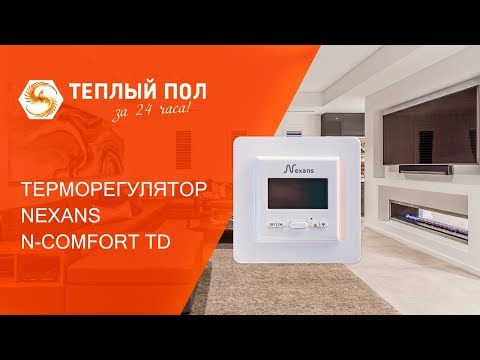

• Термостат — одна из важных деталей механизма теплого пола. Это электронное или механическое устройство, предназначенное для управления механизмом нагрева напольного покрытия. Бывает с ручным управлением и программируемым. Первый вариант постоянно поддерживает выбранную температуру пола на одном уровне, второй вариант позволяет установить желаемую температуру в помещении на определенный период времени, благодаря чему энергозатраты снижаются от 30 до 50%.
• Термодатчик . Устройство, выполняющее задачу определения температуры, визуализирует полученную информацию человеку.

Термодатчик Термостат

Преимущества и недостатки

Теплые полы сложно переоценить. Как показала практика и отзывы покупателей, минусов у этой системы отопления практически нет. Чаще рассказывайте о плюсах, к которым они относятся:

• Долгий срок службы. Торговая марка Nexans предоставляет на свою продукцию 20-летнюю гарантию. При этом теплые полы компании могут успешно существовать более 50 лет. Они не ломаются, не выходят из строя раньше времени.
• Простая установка. Системы дополнительного отопления Nexans устанавливаются быстро и без особых физических усилий.

Установка не требует помощи квалифицированного специалиста.

• Практичность. Возможна установка отопительных конструкций под любой материал пола.
• Универсальность. В зависимости от производственных особенностей системы отопления могут использоваться не только внутри помещений. Они прекрасно монтируются на уличные элементы.
• Безопасность. Каждый объект нагрева механизма надежно изолирован. Кроме того, для производства системы «теплый пол» Nexans использует нетоксичные материалы, не наносящие вреда здоровью человека и не наносящие вреда окружающей среде.

• Нечувствительность. После установки отопительный прибор работает незаметно для глаз, благодаря чему дополнительный обогрев можно использовать в помещении с любым дизайном.
• Для установки не нужны разрешительные документы. Монтаж и эксплуатация теплых полов не требуют специального разрешения государственных или частных организаций.
• Инновационный подход к производству. Безмуфтовая конструкция троса для теплого пола обеспечивает повышенную устойчивость провода к растяжению и механическим воздействиям, что продлевает срок его службы.

• Эффективность. В момент эксплуатации система теплого пола потребляет минимум электроэнергии. При этом его можно использовать без центрального отопления, что значительно снижает финансовые затраты на коммунальные услуги.
• Равномерный нагрев. За 15–20 минут в помещении создаются оптимальные климатические условия для пребывания человека и комфортного проведения досуга. Обогрев происходит равномерно, без перепадов температур и сквозняков.

Несмотря на очевидные преимущества, у теплых полов есть и недостатки. Как говорят пользователи:

• Первый минус — дороговизна системы. Не каждый может себе позволить такой дополнительный обогрев и тем более вкладываться в его установку.
• Вторым недостатком является большой расход электроэнергии, а также связанные с этим материальные затраты на оплату коммунальных услуг за использованную электроэнергию.

• Третий недостаток — уменьшение высоты помещения. Теплый пол, как правило, «съедает» 7-8 см высоты, что весьма заметно для квартиры с высотой потолков 2,5 м и ниже.
• Последний недостаток производителя в том, что теплый пол нельзя укладывать под паркетную доску и натуральный брус. Древесина плохо проводит тепло, поэтому нагревательный эффект может не получиться, к тому же доски пола могут треснуть от постоянного нагрева.

Как выбрать?

Перед покупкой теплых полов ТМ Nexans необходимо выбрать подходящее изделие, ведь только качественная конструкция, полностью соответствующая критериям, выдвинутым будущим владельцем, сможет работать максимально долго и эффективно.

Для начала необходимо определить, какую функцию будет выполнять механизм. Это будет дополнительный вид отопления или самостоятельная система, функционирующая без использования других объектов отопления. Все эти модели имеют совершенно разные нагрузки на систему электроснабжения. поэтому этот момент надо учитывать.

Не последнюю роль играет материал напольного покрытия.

Паркет, ламинат, стяжка – все они отличаются теплопроводностью, поэтому и процесс обогрева помещения будет разным.

После этого идет выбор вида кабеля для теплого пола. Это может быть шнур с одинарной или двойной изоляцией.

Важно учитывать рабочую площадь, которую будет обогревать система отопления. Определяется как разница между общим периметром комнаты и местом, где стоит мебель.
