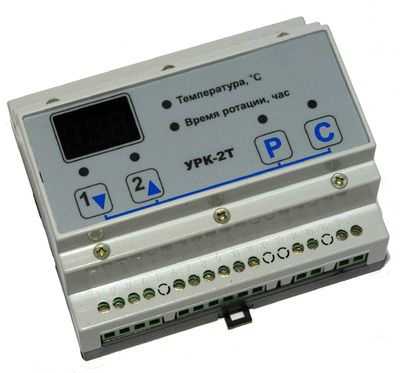

    УРК-2Т

    Устройство ротации кондиционеров

    УРК-2Т обеспечивает режим чередования работы двух кондиционеров с заданным периодом времени или совместную работу двух кондиционеров для обеспечения нормального температурного режима в помещении при различных внешних климатических условиях и изменяющейся выделяемой мощности работающим оборудованием.

    Использование ротационного комплекта УРК-2Т существенно продлевает срок службы кондиционеров, т.к. происходит равномерный износ оборудования.

    При использовании блока ротации кондиционеров УРК-2Т производится интеграция системы кондиционирования помещения, включающей в себя два кондиционера, с системой охранной или пожарной сигнализации, а также с системой электропитания.

    УРК-2Т — универсальный вариант для работы с любыми типами кондиционеров. Для диагностики работы кондиционеров используются три датчика температуры, два из которых, устанавливаются на испарителях внутренних блоков кондиционеров, а третий датчик контролирует температуру в помещении.

    УРК-2Т обеспечивает подачу сигнала «Авария» от каждого кондиционера (по одной сигнальной линии на кондиционер) с сухих нормально разомкнутых контактов реле в следующих случаях:
    — при возникновении аварии кондиционера,
    — при пропадании напряжения питания,
    — при перегреве помещения.

    Применяется вместе с любыми моделями кондиционеров из серии бытовых и бизнес класса.

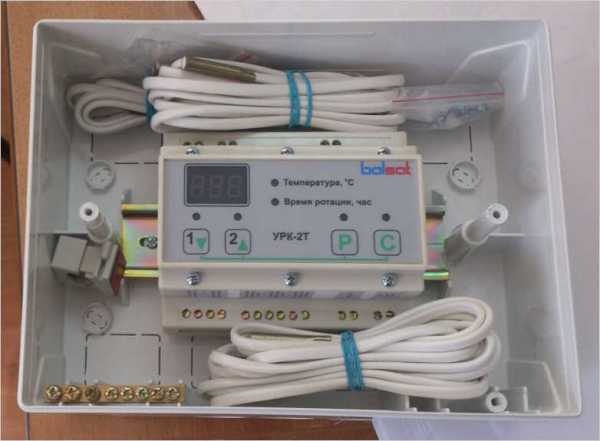

    Поставляется в монтажном щитке в комплекте с датчиками температуры. В щитке есть место для установки двух контакторов для подключения мощных кондиционеров с током потребления более 10 Ампер.

    Основные параметры:

    • Напряжение питания 190 — 250 В, 50 Гц
    • Ток потребления не более 0,1 А
    • Количество кондиционеров 2 шт.
    • Коммутируемый ток не более 10 А
    • Время ротации от 1 до 48 часов
    паспорт сертификат схема с доп. реле

    www.balsat.ru

    Блок ротации кондиционеров. Согласователь работы кондиционеров

    Устройство ротации кондиционеров. Блок согласования кондиционеров

    Блок ротации кондиционеров, или как его еще называют — устройство ротации кондиционеров, предназначен для обеспечения режима чередования работы двух кондиционеров с заданным периодом времени и обеспечения нормального температурного режима помещения в различных климатических условиях. Блок управления ротацией и резервированием — незаменимый компонент в кондиционирование серверной. Цена на блок ротации кондиционеров различна в зависимости от производителя.



    Обычно в системах с резервированием, не имеющих устройства согласования (блока ротации), основные кондиционеры вырабатывают свой ресурс полностью, а резервный кондиционер, практически постоянно простаивая, свой ресурс не вырабатывает. Ресурс наработки подобной системы равен ресурсу наработки основного кондиционера.



    СРК М. Согласователь работы кондиционеров

    СРК М — Согласователь Работы Кондиционеров Микропроцессорный. СРК-М предназначен для управления системами кондиционирования, имеющими в своем составе 2 или 3 кондиционера. Обеспечивает одинаковую наработку всех кондиционеров в системе с резервированием и позволяет включать резервный кондиционер при отказе одного из основных кондиционеров или повышенной тепловой нагрузке. Согласователь СРК-М делает резервным по очереди каждый кондиционер системы. В результате общий ресурс наработки всей системы возрастает для систем 1+1 (2 кондиционера в системе-основной и резервный) в 2 раза (на 100%), а для систем 2+1 в 1.5 раза (на 50%) !



    Повышение ресурса наработки системы кондиционирования приводит к повышению надёжности всей системы кондиционирования.

    • СРК-М осуществляет попеременное включение двух из трех (одного из двух) кондиционеров с целью обеспечить равномерную выработку их ресурса и максимальную надежность системы, а также поддерживает температуру воздуха в заданных пределах;
    • Подсчитывает суммарное время работы каждого кондиционера;
    • Производит автоматический перезапуск кондиционеров при пропадании и восстановлении электропитания;
    • В зависимости от превышения установленных порогов температуры воздуха в помещении включает или выключает все кондиционеры системы;
    • При отказе одного из кондиционеров, включает остальные в работу системы постоянно;
    • Выдает сообщения при нештатной ситуации (аварии, пожаре, пропадании, появлении напряжения питания, изменении настроек и параметров системы с клавиатуры и т.п.) на удаленный терминал системы мониторинга (только версия СРК-М) и внешний модуль индикации;
    • Собирает, сохраняет и анализирует данные о состоянии кондиционеров системы, температуры в помещении, напряжение питания, регистрирует аварийные ситуации и обеспечивает светодиодную и символьную индикацию состояния кондиционеров;
    • Осуществляет запись и хранение (не менее 1 года) в энергонезависимом ОЗУ всех установленных параметров системы и истории основных событий с указанием даты и времени;
    • Предоставляет возможность считывания «журнала событий» с помощью собственного ЖК дисплея или компьютера;
    • Позволяет проводить удаленный мониторинг технологической системы кондиционирования средствами специального программного обеспечения по сети RS-232 или ETHERNET или используя промышленный протокол MODBUS;
    • Обеспечивает возможность ввода с клавиатуры и контроля на ЖК дисплее настроек и параметров системы;
    • Защищает систему с помощью пароля от несанкционированного доступа с клавиатуры или компьютера;
    • Исключает несанкционированные действия по управлению кондиционерами с дистанционного ИК пульта.



    Для каких кондиционеров подходит согласователь работы кондиционеров СРК-М и СРК-М-01 ?

    Согласователи СРК-М и СРК-М-01 могут работать с кондиционерами любых производителей. Различие только в способе подключения.

    1. Daikin — подключение СРК-М ко всем кондиционерам Daikin осуществляется через адаптеры серии KRP. Адаптеры приобретаются отдельно у нас или любого дилера Daikin.



    2. Mitsubishi Heavy Industries — подключение СРК-М к кондиционерам Mitsubishi Heavy Industries осуществляется напрямую без адаптеров к разъему Cn-T (или CnT-BL) на плате внутреннего блока. Но, так как, наличие этого разъема в последнее время стало необязательной опцией, настоятельно рекомендуется перед покупкой уточнить его наличие на плате.



    3. Mitsubishi Electric — способ подключения СРК-М к кондиционерам Mitsubishi Electric, в зависимости от серии может различаться. Подключение может осуществляться либо напрямую, без адаптеров, через сухие контакты CN32 и CN51, либо через адаптер MAC-397IF, либо, к самым простым моделям, только через реле в цепи питания внутренней платы кондиционера. Реле приобретаются отдельно. Наличие сухих контактов CN32 и CN51 на плате внутреннего блока, а также возможность подключения адаптера MAC-397IF к плате внутреннего блока настоятельно рекомендуется уточнять у Вашего дилера Mitsubishi перед покупкой (закладкой в проект) кондиционеров. Парт-номера ответных колодок для разъемов CN32 и CN51, соответственно, PAC-SE55RA-E и PAC-SA88HA-E.



    4. Подключение кондиционеров других фирм производителей. Лучше всего перед покупкой кондиционеров уточните у Вашего поставщика, имеется ли у кондиционеров возможность управления через сухие контакты. Как правило, в дешевых бытовых сериях кондиционеров таких контактов нет, но в полупромышленных и промышленных сериях, а так же в канальных сплит системах, fancoil системах и т.д., эти контакты могут присутствовать, либо есть возможность подключения внешнего адаптера, на котором также есть сухие контакты для управления. При невозможности логического управления кондиционерами, подключение СРК-М к кондиционерам других фирм производителей осуществляется через реле в цепи питания платы внутреннего блока кондиционера. В этом случае необходимо дополнительно приобрести силовые реле на каждый управляемый кондиционер. Для нормального функционирования, при таком подключении, кондиционер должен иметь функцию АВТОРЕСТАРТ.



    Управляющий блок ротации БУРР-1. Исполнительный блок ротации БИС-1

    Система предназначена для обеспечения ротации и резервирования в комплексе из нескольких кондиционеров (сплит-систем), использующих инфракрасные пульты. Система состоит из управляющего блока ротации БУРР-1 и исполнительных блоков БИС-1 (по одному на каждый кондиционер). Комплекс может включать до 15 кондиционеров, объединенных в 2 или 3 группы.

    Исполнительные устройства посредством ИК-излучателей осуществляют включение и выключение кондиционеров по команде базового блока. Команды передаются на расстояние до 50м. Могут быть реализованы различные варианты ротации и резервирования групп кондиционеров. Все настройки выполняются с помощью интерактивного меню управляющего блока БУРР-1.

    • Не требуется прокладка сигнальных линий
    • Гибкий выбор холодопроизводительности системы за счет использования до 15 кондиционеров без ограничения их мощности
    • Возможна реализация различных схем ротации и резервирования
    • Высокая надежность, обусловленная отсутствием силовых коммутирующих устройств и необходимости использования функции «рестарт» кондиционеров
    • Простая настройка системы и наглядная информация о ее работе
    • Возможно масштабирование системы с минимальными затратами
    • Возможно вынесение управляющего блока в смежное помещение



    Характеристики БУРР-1 и БИС-1
    Параметры БУРР-1 БИС-1
    Напряжение питания, В 220 220
    Максимальная потребляемая мощность, Вт 1.5 0.6
    Диапазон рабочих температур, °С
    		 -20…+70 -20…+70
    Диапазон измеряемых температур, °С -55…+125 -55…+125
    Габаритные размеры, мм 140х88х62
    		105х65х30
    Масса, г 320
    		170
    Режим работы
    		 непрерывный
    		непрерывный



    Блок ротации кондиционеров УРК 2Т

    Устройство ротации кондиционеров УРК 2Т обеспечивает чередование работы двух кондиционеров с заданным периодом времени и обеспечение нормального температурного режима помещения. При использовании устройства ротации УРК-2 производится интеграция системы кондиционирования помещения, включающей в себя два кондиционера, с системой охранной или пожарной сигнализации, а также с системой электропитания.

    Блок ротации УРК-2Т — универсальный вариант для работы с любыми типами кондиционеров. Для диагностики работы кондиционеров используются три датчика температуры. УРК-2Т имеет три входа для подключения датчиков температуры. Датчик температуры № 3 устанавливается в помещении на равном удалении от кондиционеров и контролирует температуру в помещении. Два других датчика температуры устанавливаются на испарители внутренних блоков кондиционеров, рядом со штатными датчиками, и контролируют работу кондиционеров. УРК-2Т обеспечивает подачу сигнала «Авария» от каждого кондиционера (по одной сигнальной линии на кондиционер) с сухих нормально разомкнутых контактов реле в следующих случаях:

    • При возникновении аварии кондиционера
    • При отключении автоматов защиты кондиционеров или пропадании фазы 220 В, от которой запитывается УРК-2Т

    УРК-2Т имеет вход «Термостат» для подключения дополнительного датчика температуры. При размыкании контактов «Термостат», что соответствует превышению температуры в помещении над порогом термостата, включаются все работоспособные кондиционеры. Совместная работа всех кондиционеров продолжается в течение 5 минут после возврата контактов «Термостат» в исходное состояние (замкнуты). Если в течении 10 минут совместной работы кондиционеров контакты не восстановятся — выдается сигнал «Авария» по каналам всех работающих кондиционеров. Датчик температуры помещения № 3 и вход «Термостат» имеют равный приоритет. Согласователь работы кондиционеров УРК-2Т может работать в двух режимах — Рабочем и Сервисном.

    www.pro-air.ru

    Устройство ротации кондиционеров УРК-2Т

    Назначение

    Блок ротации кондиционеров УРК-2Т (balsat) предназначен для обеспечения режима чередования работы двух кондиционеров с заданным периодом времени и обеспечения нормального температурного режима помещения в различных климатических условиях.

    При использовании УРК-2Т производится интеграция системы кондицио-нирования помещения, включающей в себя два кондиционера, с системой охранной или пожарной сигнализации, системой электропитания.

    Технические характеристики

    Напряжение питания, В от 198 до 242
    Максимальный потребляемый ток, А не более 0,1
    Время ротации, час от 1 до 48
    Коммутируемый ток в нагрузке, А 10,0
    Гальваническая развязка входов/ выходов есть
    Количество подключаемых кондиционеров 2
    Диапазон измерения температуры, °C -10 … +70
    Диапазон  регулировки  первого  температурного порога, °C + 16 … +30
    Диапазон  регулировки  второго температурного порога, °C + 20 … +40
    Диапазон   регулировки третьего температурного порога, °C + 50 … +70
    Диапазон рабочих температур, °C -30 … +70
    Степень защиты IP20
    Габаритные размеры, мм не более 115х86х58
    Масса прибора, кг не более 0,5

    Длина термодатчиков 1500 см. (взможно удлинение двухпарной витой парой до 30 метров)

    www.tisa-climate.ru

    Блок ротации кондиционеров: назначение и функциональные особенности

    На сегодняшний день трудно представить себе функционирование современного предприятия без компьютерной техники, с которой вся информация стекается в серверные. Серверные предназначены для хранения данных и управления всей электронной инфраструктурой, именно поэтому в них установлено дорогостоящее оборудование, которое, для нормального функционирования должно содержаться в строго определенном, влажностно-температурном режиме.

    Учитывая важность такого оборудования, особые требования предъявляются к безотказной работе системы охлаждения в серверных, для обеспечения которой используется резервирование системы охлаждения. Одним из основных устройств, использующихся при резервировании, является блок ротации кондиционеров.

    Назначение и функциональные особенности

    Основной функцией модуля ротации является чередование работы кондиционеров в заданном интервале времени, путем регулирования подачи напряжения на все устройства охлаждения. Для этого, модуль чередования использует три температурных датчика, один из которых диагностирует температуру помещения, а остальные устанавливаются возле штатных датчиков внутренних блоков. Модуль ротации дает возможность:

    • Попеременного переключения климатической техники, частота которой устанавливается пользователем.
    • Переключение с неисправного кондиционера на резервный. При этом в локальную сеть оповещения предприятия передается код неисправности.
    • Возможность контроля за температурой в серверной, за счет собственного датчика, а в случае ее повышения, подключение дополнительной климатической техники.
    • Отключение всего охлаждающего оборудования в случае непредусмотренной или аварийной ситуации, с выдачей во внешнюю сеть сигнала «Авария».

    Следует учесть, что блоки ротации УРК-2 и УРК-2Т являются наиболее простыми устройствами чередования двух групп бытовой климатической техники, полупромышленных кондиционеров или испарительных блоков мультисистем. Использование таких модулей позволяет систему охлаждения интегрировать с охранной или пожарной сигнализацией, что дает возможность оперативно отреагировать на взлом и возгорание в помещении с дорогостоящим оборудованием. к оглавлению ↑

    Особенности эксплуатации и подключения модуля ротации УРК-2

    На этом приборе реализован вход для подключения дополнительного температурного датчика. При повышении температуры в помещении выше порога установленного для датчика, происходит кратковременный ввод в действие всех работающих устройств кондиционирования. Такое совместное охлаждение воздуха, в течение 5 минут способно понизить температуру в помещении. Если этого не происходит, то в локальную сеть оповещения предприятия посылается сигнал «Авария».

    Важно!
    Для использования модуля УРК-2, климатические устройства должны быть оснащены функцией автоматического рестарта.

    к оглавлению ↑

    Ротация, с передачей данных по ИК и радиоканалу

    Многие руководители предприятий для поддержания необходимой температуры лабораторий и серверных применяют бытовые кондиционеры. Это связано с достаточно высокой стоимостью специализированной техники, предназначенной для охлаждения воздуха в таких помещениях. Для экономии электроэнергии, повышения отказоустойчивости бытовой климатической техники, а также для обеспечения бесперебойного функционирования охлаждения, очень часто применяется схемы резервирования и попеременного переключения кондиционеров, выполненные на основе модулей ротации БУРР и БИС.

    База работает в комплекте с исполнительными модулями БИС, установленными по одному на каждое устройство, которых может быть 15. База БУРР оснащена собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается в переключении подачи электропитания на определенную группу устройств охлаждения.

    Команды, разрешающие или запрещающие подачу электроэнергии, с базового модуля передаются на исполнительные, по радиоканалу. Дальность между исполнительными модулями может составлять 50 м, а они передают команды на кондиционер, посредством ИК канала. Программирование действий ИК излучателей, на включение или выключение определенных климатических приборов осуществляется на базовом модуле. Перед первым пуском «базы», при помощи панели ввода данных устанавливаются предельные величины температуры в помещении.

    Совет:
    Следует понимать, что для эксплуатации систем ротации БУРР и БИС, все устройства для охлаждения воздуха, должны быть оборудованы ИК приемниками.

    Такая система дает возможность реализации различных вариантов попеременного использования климатической техники, которая может состоять как из двух, так и из трех групп. Устройство ротации кондиционеров, выполненное на основе модулей БУРР и БИС, дает возможность:

    1. Мгновенного ввода в эксплуатацию резервной климатической техники. В случае отказа основной группы или нарушение ее нормальной работы происходит резкое повышение температуры в помещении. Именно на это и реагирует базовый модуль, давая команду подключения резерва.
    2. Подключение дополнительной группы климатической техники, при недостатке производительности основной.
    3. Эффективного переключения нескольких групп кондиционеров, для выработки ими одинакового ресурса. Частота переключений между группами определяется пользователем.

    Применение приборов БУРР и БИС позволяет автоматически прекращать подачу напряжения на кондиционеры, и передавать в общую сеть команды «Авария» или «Пожар». Основным достоинством использования БУРР и БИС является:

    • Простота установки, настройки, которая функционирует без прокладки коммуникационных линий к каждому прибору.
    • Возможность использования для охлаждения климатическую технику, различной мощности, производительности и торговой марки.
    • Возможность монтажа базового модуля БУРР в смежном помещении.

    Применение блоков ротации для переключения функционирующих устройств охлаждения воздуха с резервной климатической техникой, дает возможность существенно продлить их ресурс благодаря равномерному вводу в эксплуатацию и контролю над температурными показателями.
