Импеллерные пищевые насосы: Пищевой импеллерный насос

Скрыть

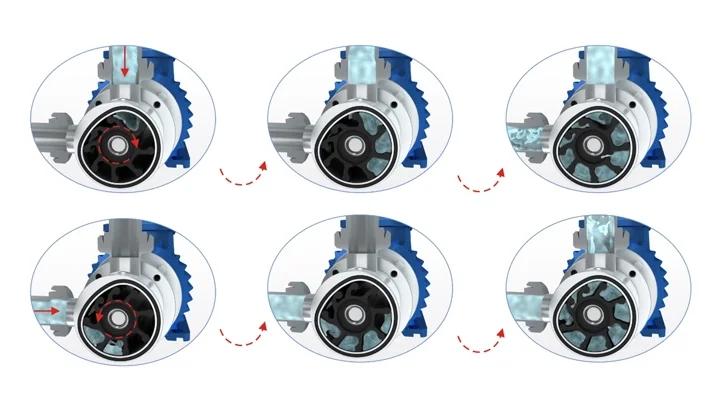

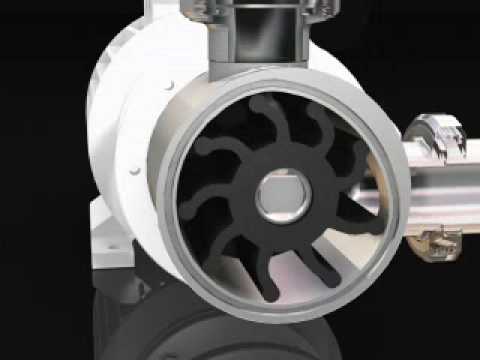

Импеллерные насосы с гибким импеллером представляют собой насосы объемного действия. Корпус насоса выполнен в виде круга, “сплюснутого” с одной стороны. Во время движения лопасти, проходя “усеченную” часть корпуса, попеременно сжимаются.
Данный тип насоса был заявлен в 1938 году Артуром М. Бриггсом.

Сферы применения

Импеллерные насосы универсальны, доступны по цене, надежны широко и поэтому и нашли широкое применение в пищевой, фармацевтической, химической промышленности и в быту. Применение агрегата считается целесообразным для СТО, домашнего хозяйства, комбинатов общественного питания, небольших фармацевтических компаний.

Выбор потребителя

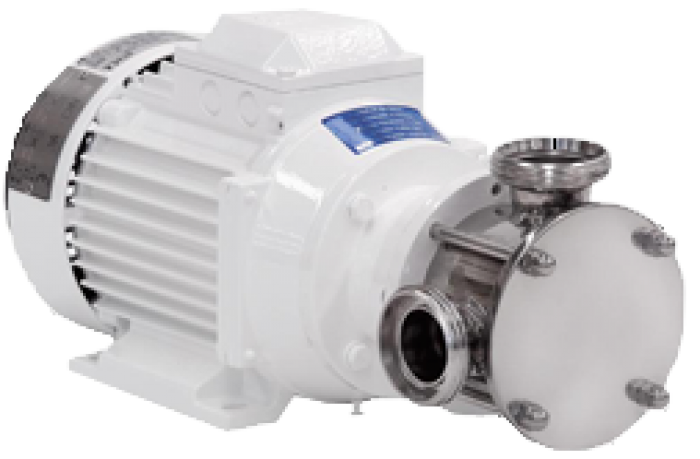

Если остановиться более подробно на пищевой индустрии , то импеллерный насос ALPHADYNAMIC серии AD 40.

Основные сведения

Корпус импеллерного насоса AD выполнен из химостойкой нержавеющей стали AISI 304. Материал импеллера можно выбрать исходя из условий поставленной задачи и перекачиваемой жидкости. Материал импеллера: EPDM или CR (Neopren) или NBR. Температурный режим жидкости может быть до +100С. Самовсасывание обеспечивается с глубины 6 метров, если вязкость жидкости приближена к максимальному значению 75 000, то насос необходимо предварительно залить. Допустимый размер включений – 40 мм. Для удобства работы насос может быть установлен на мобильную тележку.

Сотовый. : 8 (911) 11 показать

Телефон:
Электронная почта:

Обращайтесь к нам по вопросам
сотрудничества.

Альфадинамик производит продажу оборудования с доставкой по России.

Насосы импеллерные типа НСУ-АМ | БелНасосПром

НАЗНАЧЕНИЕ:
Насос импеллерный марки НСУ-АМ предназначен для перекачивания жидких и средневязких веществ, неагрессивных к материалам насоса, а также веществ, содержащих твердые включения с размером частиц до 3 мм. Например: молоко, сметана, майонез, соус, яблочное пюре, масло, дизельное топливо, бензин, нефть, и т.п.
Основным преимуществом данной марки насосов заключается в том, что при транспортировке продукта целостность структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. НСУ-АМ надёжен и удобен в обслуживании, его легко разобрать, промыть и собрать обратно.
Высота самовсасывания НСУ-АМ — до 2-5 метров, в зависимости от условий и оборотов ротора.
Температура перекачиваемой жидкости — до +90С.
Уплотнение вала — одинарное торцевое, материалы зависят от конкретного исполнения.
Стандартное исполнение — со штуцерами под шланг внутренним диаметром 32 мм, возможно изготовление с пищевыми гайками.

Возможна установка различных импеллеров:
— из маслобензостойкой (МБС) резины,
— из пищевой резины,
— из щелочестойкой резины.

МАРКИРОВКА:

2НСУ-1,8/12-0,25-АМ (с ЧРП)
— НСУ — насос самовсасывающий универсальный (крыльчатка 74х51 мм),
— 1,8 — производительность в кубометрах в час (номинальная, по воде),
— 12 — напор в метрах водяного столба (номинальный, по воде),
— 0,25 — мощность электродвигателя, кВт,
— АМ — производство Ампика,
— взр. — взрывозащищенный электродвигатель,
— МВ — с механическим вариатором,
— c ЧРП — с частотно-регулируемым приводом и дополнительным вентилятором принудительного охлаждения.
(вентилятор нужен, т.к. при снижении оборотов эффективность встроенного вентилятора падает и он не может нормально охлаждать двигатель).

ПРЕИМУЩЕСТВА:
— за счет использования малого фланца, уменьшаются габариты насоса (только в общепромышленном исполнении, 71 высоты),
— вал насоса цельный, без наконечников и удлинителей,
— насосная часть разбирается путем откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро разбирать насос для промывки,
— проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
— импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
— на фланце, который крепится к э/д, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,
— модели на 220В имеют ,пульт управления с автоматом защиты электродвигателя, который отключит электродвигатель насоса в случае перегрузки. Наличие пускового конденсатора позволяет без проблем запускать насос после его остановки, т.к. дает возможность увеличить пусковой момент (в отличие от импортных аналогов, которые имеют проблемы с запуском после простоя).
— российское производство (Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
— минимальные сроки изготовления и поставки, складское наличие,
— возможность изготовления по ТУ заказчика.

ВНИМАНИЕ!!! Насосы с оборотами 3000 об/мин НЕ ПРЕДНАЗНАЧЕНЯ для непрерывной работы и не могут качать вязкие жидкости!!!
При необходимости перекачивать вязкие жидкости, консультируйтесь с нашими специалистами.

В стандартном исполнении насосы НСУ поставляются со штуцерами под шланг Ду32 мм, расположенными по схеме «V».

Возможно изготовления с молочными гайками и с расположением патрубков по схеме «L».
Цены на данные исполнения указаны в таблице.

Насосы НСУ-3/16-2,2-АМ (НСУ-3/2,2) с молочными гайками Ду50 и НСУ-2,5/12-1,5-АМ (НСУ-3/1,5) с молочными гайками Ду50 изготавливаются с патрубками по схеме «L» и молочными муфтами Ду50.
Насос НСУ-2,4/16-0,75-МВ (с вариатором) изготавливается по схеме «L» с молочными муфтами Ду32.

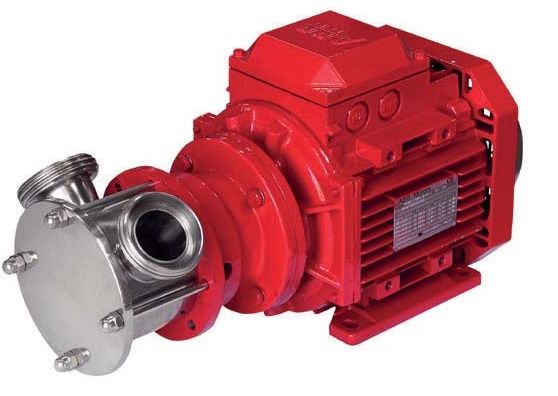

На фото изображены насосы НСУ в обычном и пищевом исполнении, а также схемы расположения патрубков.

Модель	Подача, м3/час (max)	Напор, м (max)	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг
НСУ-1,8/12-0,25-АМ	1,75	12	0.25×750	32	32	330x170x200	14
НСУ-2,5/12-0,55-АМ	2,3	12	0. 55×1000	32	32	330x155x190	12,5
НСУ-2,5/12-1,5-АМ (НСУ-3/1,5) с молочными гайками Ду50	2,3	12	1.5х1000	50	50	450x250x270	20
НСУ-3/16-0,75-АМ	3,5	16	0.75×1500	32	32	330x155x190	11,5
НСУ-3/16-2,2-АМ (НСУ-3/2,2) с молочными гайками Ду50	3,5	16	2.2х1500	50	50	450x250x270	20
НСУ-3/16-0,75-АМ_220В с пультом управления	3,5	16	0. 75×1500	32	32	330x200x250	12,5
НСУ-3/16-0,75-АМ_220В с пультом и реверсом	3,5	16	0.75×1500	32	32	330x200x250	12,5
НСУ-3/16-0,75-АМ_220В с ЧРП	0,3-3,5	16	0.75×1500	32	32	330x200x250	12,5
НСУ-3/16-0,75-АМ_380В с ЧРП	0,3-3,5	16	0.75×1500	32	32	330x200x250	12,5
НСУ-6,0/16-1,1-АМ (2НСУ-1)	6,0	16	1. 1×3000	32	32	330x200x250	12,5
НСУ-4-АМ (ВЗР)	3,5	16	0.75x1500Ex	32	32	350x155x190	14
НСУ-2,4/16-0,75-МВ (с вариатором)	0,3-2,4	16-5	0.75×1500	32	32		18,5
НСУ-6/16-0,75Ех-АМ	6,0	16	0.75x3000Ex	32	32	350x155x190	14
Молочные муфты Ду32 мм (2 шт, с приваркой)
Молочные муфты Ду38 мм (2 шт, с приваркой)
Молочные муфты Ду50 мм (2 шт, с приваркой)
Резьбовые выходы 1« (2 шт, с приваркой)
Штуцер Ду32 под молочную гайку					1«	32×85	0,1
Исполнение патрубков L
Тележка для НСУ-3 из нержавейки						470x500x850	4,5
Тележка для НСУ из стали						470x500x850	5,2
Крыльчатка из пищевой резины (2НСУ-1, НСУ-3-АМ)						73×50	0,2
Крыльчатка НСУ-3 (витон) для ГСМ и кислот						73×50	0,2
Крыльчатка НСУ-3 (неопрен) пищевые продукты						73×50	0,2
Крыльчатка щелочестойкая (НСУ-3, УАПО)						73×50	0,2
Крыльчатка НСУ-3 (EPDM) щелочные жидкости, до +120С						73×50	0,2

Процесс-насосы: гибкие насосы рабочего колеса

Рабочее колесо	Неопрен пищевого качества 3A – высокое давление
Тип порта	50 мм DIN 11851
SEAL	КАРБИД-карбид. Насос на стальной опоре
	Крыльчатка Неопрен пищевого качества 3A — высокое давление Port Type 50mm DIN 11851 Seal Carbon/Ceramic mechanical
28500-6915	Sanitary Flexible Impeller Stainless Steel Pedestal Pump
	Крыльчатка Неопрен пищевого класса 3A Тип порта 5 мм 1 80008 Seal Tungsten Carbide/Ceramic hard faced mechanical flushed
28500-7112	Sanitary Flexible Impeller Stainless Steel Pedestal Pump
	Рабочее колесо EPDM Тип порта 51 мм SMS 1145
28500-7115	Sanitary Flexible Impeller Stainless Steel Pedestal Pump
	Impeller 3A Food Grade Neoprene Port Type 51mm SMS 1145
28500-7125	Гигиенический насос на опоре из нержавеющей стали с гибким рабочим колесом
	Impeller 3A Food Grade Neoprene — High Pressure Port Type 51mm SMS 1145
28500-7202	Гигиенический насос с гибким рабочим колесом на опоре из нержавеющей стали
	Рабочее колесо EPDM Port Type 51mm SMS 1145 Seal Tungsten Carbide/Ceramic hard faced mechanical
28500-7225	Sanitary Flexible Impeller Stainless Steel Pedestal Насос
	Крыльчатка Пищевой неопрен 3A — высокое давление Тип порта 51 мм SMS 1145 Уплотнение Траварный карбид/Ceramic Dareged Mechanical	75875. lerless 5875.lerless 5875.lerless	75.lerall Sleemest.
	Крыльчатка Неопрен пищевого класса 3A – высокое давление Порт типа 51mm SMS 1145 Seal Tungsten Carbide/Ceramic hard faced mechanical flushed

Food Transfer Pumps
