Описание

Трёхскоростной циркуляционный насос IMP PUMPS GHN 32/80-180 с «мокрым» ротором без гаек предназначен для обеспечения циркуляции воды и растворов гликолей в системах отопления, также может использоваться в системах охлаждения и кондиционирования.

В основе принципа действия у насосов с так называемым «мокрым ротором» лежит механизм, благодаря которого происходит смазывание и охлаждение двигателя насоса с помощью перекачиваемой среды.

Условия эксплуатации

Циркуляционные насосы IMP PUMPS серии GNH можно использовать совместно с чистой водой или антифризами для отопительной системы. Температура перекачиваемой среды должна составлять от -10°C до +110°C. Максимальное рабочее давление PN – 10 бар.

Температура окружающей среды, в которой установлен насос, не должна превышать +35°C и не должна быть ниже температуры замерзания рабочей среды.

Насос IMP PUMPS не допускается использовать во взрывоопасных зонах.

График рабочих характеристик насоса

Комплектация

• циркуляционный насос в сборе
• руководство по эксплуатации
• упаковка

Внимание! Резьбовые соединения приобретаются отдельно!

Документация

1. Насосы IMP Pumps — инструкция по эксплуатации (открыть PDF-файл)
2. Сертификат соответствия до 2024 г. (открыть PDF-файл)

Технические характеристики

Производитель	IMP Pumps
Серия	GHN
Артикул	979521944
Тип	циркуляционный насос
Вид насоса	поверхностный
Тип ротора	«мокрый»
Режим работы	3 скорости
Управление	ручной переключатель скоростей
Монтаж	вертикальный
Количество фаз	1
Мощность двигателя P1	204 Вт
Максимальный расход Q	8,4 м3/час
Максимальный напор H	8 м
Номинальный диаметр DN	32 мм
Монтажная длина	180 мм
Размер присоединительной резьбы	2″
Рабочая среда	вода, растворы гликолей до 50%
Максимальное рабочее давление PN	10 бар
Температура перекачиваемой среды	от -10°C до +110°C
Степень пылевлагозащиты	IP44
Класс изоляции	H
Номинальное напряжение	220/230 В В
Частота сети	50 Гц
Температура окружающей среды	до +35°C
Материал корпуса	серый чугун с катафорезным покрытием
Материал рабочего колеса	пластик Noryl
Высота	180 мм
Вес	5,4 кг
Официальная гарантия производителя	2 года
Страна-родина бренда	Словения
Страна производства	Словения

Циркуляционный насос на примере IMP PUMPS GHN 25/40

Поразбираем немного циркуляционный насос IMP PUMPS.

Циркуляционный насос в системе вентиляции есть в смесительном узле. Его задача – поддерживать давление и расход воды в системе. Его возможности по созданию напора очень малы, но помогать насосам ИТП проталкивать воду, помогать ей преодолевать сопротивление системы, он способен.

Энергопотребление такого насоса очень мало. Чуть ниже рассмотрим конкретные величины. Исправный, правильно подобранный насос в незавоздушенной чистой системе, практически бесшумен.

Рисунок 1 – Циркуляционный насос IMP PUMPS.



Рисунок 2 – Циркуляционный насос IMP PUMPS, вид с клеммной коробкой внизу.



Рисунок 3 — Циркуляционный насос IMP PUMPS, вид с вертикально расположенным валом, с видом на клеммную коробку.



Рисунок 4 — Циркуляционный насос IMP PUMPS, вид с вертикально расположенным валом.



Рисунок 5 – Циркуляционный насос IMP PUMPS и присоединительные муфты из комплекта.

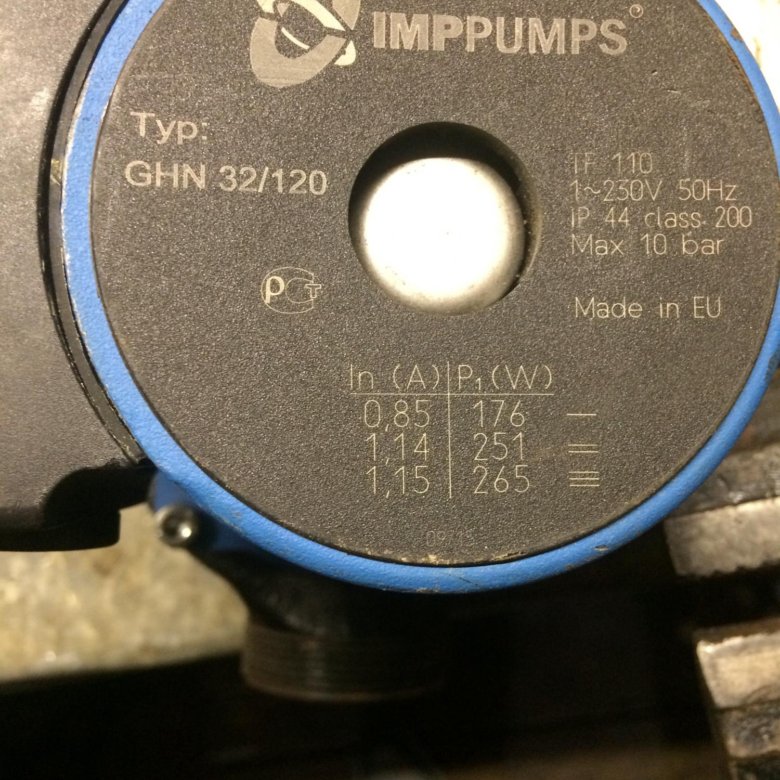

Рисунок 6 – Циркуляционный насос IMP PUMPS, информация на корпусе.

Полную версию характеристик насоса лучше искать в интернете, введя туда запрос вида «GHN 25/40 характеристики». С корпуса мы можем снять информацию о направлении потока жидкости, рабочих токах и потребляемой мощности.

Насос имеет возможность регулирования скорости вращения, соответственно и регулирования подачи воды. Для изменения служит переключатель на корпусе клеммной коробки, имеющий три предустановленные скорости. Какой напор создается на каждой скорости лучше смотреть в полных характеристиках насоса, по приведенным там графикам. Мы же сейчас можем определить, что минимальный рабочий ток составляет 0,15А, мощность при этом 36Вт, максимально – 0,21А и 50Вт. Эти значения для 1 и 3 скоростей соответственно. Видим, что потребление электричества действительно мало, сопоставимо со старой лампой накаливания.

Малое энергопотребление важно, так как циркуляционный насос должен работать на всем протяжении отопительного периода. Как начался зимний период, подали горячий теплоноситель в систему, включаем насос.

Из фотографий видно, корпус насоса не имеет оребрения и вентилятора для воздушного охлаждения. Охлаждение насоса происходит перекачиваемой жидкостью. Поэтому важно – куда вы его поставили. Обычно насос ставится на ветку с обратной водой, которая уже отдала часть своего тепла в калорифере. Однако, бывает, что насос ставится и на прямую воду, на подачу. При этом насос должен соответствовать температурам, в которых он будет эксплуатироваться. Кроме температур есть и другие параметры, по которым насос подбирается. Это в том числе и характеристики регулирующего клапана, и создаваемое давление, и прочее. То есть нельзя поставить в систему любой насос. Только проектный для данной системы. Поставите другой – возможны проблемы. Насос с меньшей производительностью будет бесполезен, с большей – создаст шум, а может быть и завихрения в протоке воды. Насос с меньшей рабочей температурой перегреется и выйдет из строя.

Рисунок 7 – Вид со снятой винтовой заглушкой.

Для того, чтобы оценить – работает ли насос, можно воспользоваться специальным магнитным индикатором. А если его нет – можно открутить винтовую заглушку и посмотреть на торец ротора, как показано на рисунках 7 и 8.

Рисунок 8 – Вид со снятой винтовой заглушкой.

Когда насос включен, этот винт вращается. Снятие заглушки также помогает выпустить воздух из насоса. Процедура рекомендуемая.

Если заглушка снята, питание на насос подано, но винт не вращается, проверьте — не закис ли ротор. Для этого покрутите отверткой винт, который виден на рисунке 8. Теплоноситель в новых системах может содержать загрязнения, которые вполне могут подклинить насос. Также возможно подклинивание за счет образования накипи. Загрязнения и накипь способствуют износу рабочего колеса насоса. По хорошему, при эксплуатации рекомендуется чистить фильтр перед насосом (он же у вас установлен?), а также сам насос от накипи. Делается это по окончанию отопительного сезона. Некоторые щиты автоматики сейчас осуществляют профилактический проворот ротора, чтобы он не закис, когда насос долгое время выключен, то есть в летнем режиме. Этот проворот – просто кратковременная подача питания на насос в заданные промежутки времени.

Рисунок 9 – Циркуляционный насос со снятой крышкой.



Рисунок 10 – Рабочее колесо насоса, фотография 1 из 4.

Рабочее колесо состоит из двух частей — всасывающей и нагнетательной. На рисунке 10 хорошо видно малое колесо с крыльчаткой – это колесо создает разрежение. Большое колесо создает давление за счет центробежных сил.

Рисунок 11 — Рабочее колесо насоса, фотография 2 из 4.



Рисунок 12 — Рабочее колесо насоса, фотография 3 из 4.

Отверстия в корпусе – это не брак производителя. Если я правильно понял, это что-то вроде сапунов. Кроме того, они должны способствовать циркуляции воздуха и охлаждению.

Рисунок 13 — Рабочее колесо насоса, фотография 4 из 4.



Рисунок 14 – Насос с вынутым стаканом с запрессованным ротором и рабочим колесом.



Рисунок 15 – Рабочее колесо и ротор, запрессованный в стакан, вид сбоку.

Данная конструкция при работе находится в воде. Поэтому насос и называется «с мокрым ротором». Обратите внимание на рисунок 16. Винт, который виден сверху – тот самый, по которому мы проверяли вращение и тот самый, за который мы прокручивали ротор, чтобы «расклинить» его. Существуют насосы, у которых нет винтовой заглушки, это насосы, которые самостоятельно спускают из себя воздух.

Рисунок 16 — Рабочее колесо и ротор, запрессованный в стакан, вид сверху.



Рисунок 17 – Статор, вид 1 из 2.



Рисунок 18 — Статор, вид 2 из 2.

Конструкция с ротором и рабочим колесом очень плотно сидит в корпусе. Если образуются загрязнения, кроме подклинивания возможен ускоренный износ поверхностей. Износ увеличивает зазоры и уменьшает производительность насоса. Если вы планируете долгую эксплуатацию, не ленитесь, чистите фильтры, проверяйте состояние насоса, чистите его от накипи.

Рисунок 19 – Направление вращения.

Насос имеет вход и выход. Есть разница, как его подключить. Всегда проверяйте соответствие направления подачи жидкости насоса тому, где он находится. Если он стоит на ветке обратной воды, то должен гнать воду от калорифера. Бывают случаи неправильной установки.

Рисунок 20 – Крышка насоса, вид сверху.



Рисунок 21 – Внутренняя поверхность крышки насоса и рабочее колесо.

На рисунке 21 хорошо видно, что каждой части рабочего колеса соответствует своя камера в крышке. Малая – для малого колеса, которая создает разрежение на входе насоса, большая – для большого колеса, создающего давление. Зеленая бумажка показывает направление подачи воды.

Рисунок 22 – Внутренняя поверхность крышки насоса, фото 1 из 2.



Рисунок 23 — Внутренняя поверхность крышки насоса, фото 2 из 2.



Рисунок 24 – Клеммная колодка насоса IMP PUMPS GHN 25/40.



Рисунок 25 – Правильный и неправильный монтаж циркуляционного насоса.

Монтаж насоса. Существует правильное и неправильное положение. Показаны эти варианты на рисунке 25. Если смонтировать насос в неправильном положении, он будет работать, но, скорее всего, недолго. Если насос смонтирован неправильно, увеличивается вероятность того, что ротор «прилипнет» к стакану. Ухудшается охлаждение подшипников и смазка. Подшипники насоса (подшипники скольжения) смазываются так же, как и охлаждаются – протекающей жидкостью. Если не хотите проблем с насосом, проверяйте монтаж. Только так, как рекомендовано на рисунке 25. Вал только горизонтально! Не располагайте насос клеммной коробкой вниз, есть вероятность попадания туда воды.

Рисунок 26 – Правильный монтаж циркуляционного насоса.



Рисунок 27 – Неправильный монтаж циркуляционного насоса.

На рисунке 27 показан категорически неправильный монтаж циркуляционного насоса – с вертикальным расположением вала. Насос из данного примера уже начал подклинивать, не смотря на то, что система только смонтирована. При запуске установке не хватало теплоносителя, она начинала выключаться по защитам от заморозки. При проверке выяснилось, что насос не вращался. Снял винтовую заглушку, прокрутил ротор отверткой, он запустился, установка заработала. Но это не является лекарством. Было дано указание монтажникам на недопустимость подобного положения.

Рисунок 28 – Неправильный монтаж циркуляционного насоса.

На рисунке 28 неправильный монтаж – клеммная коробка внизу насоса, есть вероятность попадания в неё воды.

Еще раз напомню, насос без воды включать нельзя! Допускается кратковременное включение для проворачивания ротора. Но если оставите насос включенным «насухую», помните, чем больше работает, тем больше шанс, что заклинит.

И еще одна рекомендация. Если система смонтирована недавно и только прошла обкатку в 72 часа, обязательно прочистите фильтр от строительного мусора по её окончанию. При монтаже в системе обязательно будет мусор, постарайтесь не допустить, чтобы он оставался там, чистите фильтр грубой очистки. По возможности, перед обкаткой, промывайте систему.
