Инфракрасный стержневой теплый пол: Достоинства и недостатки

Содержание

  • 1. Особенности инфракрасного стержневого пола
  • 2. Достоинства и недостатки теплого стержневого пола
  • 3. Принцип работы карбоновых матов
  • 4. Что понадобиться для монтажа
  • 5. Монтаж карбонового теплого пола

Ежегодно на потребительском рынке появляются новые разновидности систем в подаче тепла для помещений. В настоящее время усовершенствованной системой является инфракрасный стержневой теплый пол, который за короткое время завоевывал большую популярность. Для того чтобы узнать в чем же заключается его уникальность, необходимо ознакомиться с его устройством и принципом работы.

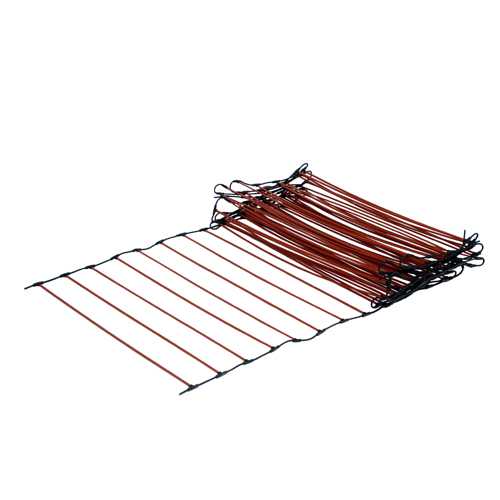

Особенности инфракрасного стержневого пола

В отличие от традиционных радиаторов, которые не способны обеспечить равномерным теплом помещение, стержневой инфракрасный теплый пол за счет своей конструкции, может гарантировано обогреть всю площадь. Состоит такая система из матов с карбоновыми стержнями, которые параллельно соединены друг другу силовыми проводами на расстоянии от 10 см.

Таким образом, если какие — то стержни повредятся, параллельное соединение не даст системе обогрева выйти из строя.

Достоинства и недостатки теплого стержневого пола

Карбоновые маты имеют массу положительных качеств. И это не удивительно, разработчики при его конструкции старались не допустить тех недочетов и недостатков, которые имеют другие обогревающие системы.

По этим причинам, стержневые маты наделены следующими положительными качествами:

  1. Пожаробезопасность. Стержневые маты не перегреваются, они способны выдержать температуру в 60 градусов.
  2. Влагостойкость. Благодаря этим качествам инфракрасные полы можно укладывать в ванных комнатах и на балконах.
  3. Экологичность. Все комплектующие, из которых состоят маты, изготовлены из экологически чистых материалов.
  4. Совместимость с разными напольными покрытиями. Такие полы можно располагать как под всеми видами плиток, так и под линолеум, ламинатом, паркетом, мармолеумом и др.
  5. Экономичность электроэнергии. При нагреве помещения, мощность стержневого пола составляет 87 Ватт на один погонный метр, что позволяет сэкономить более 30 % затрат на электроэнергию.
  6. Саморегулировка температуры. Потребитель сам может выбрать желаемую температуру в помещении.
  7. Простота монтажа. Легкость в укладке теплого пола, позволяет произвести монтаж без помощи специалиста.
  8. Безопасное излучение. Инфракрасные лучи не влияют на здоровье человека.

Устройства стержневого пола

Так же такие маты можно укладывать в помещениях со сложной планировкой, под габаритную мебель, ковры и под другие предметы.

Но, несмотря на такие большие плюсы, у карбоновых матов все — же есть и свои недостатки:

  1. При монтаже теплого стержневого пола, понадобится произвести демонтаж и вскрыть бетонную стяжку.
  2. При укладке категорически запрещается применять фольгированную подложку. При контакте с щелочью алюминий начнет разрушаться, что приведет к сбою работы карбоновых матов.
  3. Маленькие эксплуатационные качества. По сравнению с другими обогревающими система, у которых срок службы доходит до нескольких десятков лет, стержневые маты прослужат менее 10 лет.
  4. На потребительском рынке, стержневой инфракрасный пол со всеми комплектующими имеет самую высокую цену.

Как видно, недостатков у карбоновых матов намного меньше, чем плюсов, но все — же они несут определенную важность, которую необходимо учесть.

Принцип работы карбоновых матов

Принцип действия стержневого теплого пола схож с пленочными полами и заключается он в излучении инфракрасных волн. Быстрый нагрев происходит за счет электричества, которое поступает в стержни. Далее тепловые лучи, просачиваясь через напольное покрытие, не тратя тепло на воздух, равномерно прогревают людей и предметы мебели. Такой принцип в подаче тепла является еще одной особенностью стержневого инфракрасного пола, от других обогревающих моделей.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские фирмы. «Unimat Rail» — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

  • маты;
  • комплект концевой;
  • соединительные провода и элементы;
  • гофрированная трубка;
  • инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

  1. Подложка, для направления тепловых лучей вверх.
  2. Комплект термоусадочных трубок.
  3. Терморегулятор.
  4. Гофрированная трубка для термодатчика.
  5. Гильзы.
  6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Монтаж карбонового теплого пола

Укладка стержневого теплого пола под плитку, очень проста, но если необходимо установить терморегулятор, в этом случае придется обратиться за помощью к специалисту.

Началом монтажных работ является подготовка поверхности пола. Если на основании помещения есть наличия тещин, углублений, неровностей, его необходимо выровнять при помощи бетонной стяжки, а затем приступить к поэтапной укладке стержневого пола:

  1. Определить место расположения терморегулятор.
  2. Для датчика, под терморегулятором в полу делать паз.
  3. На пол, соблюдая расстояние от стен в 5 см. укладывается теплоотражающий материал, фольгированной стороной вверх. Затем чтобы исключить его подвижность, все элементы фиксируются к основе помещения строительным скотчем или клеем, при этом следя, чтобы не пересеклись карбоновые стержни.
  4. Инфракрасные маты укладываются на теплоизоляционный слой и фиксируются скотчем. Если есть необходимость, стержневой «ковер» разрезается по намеченным линиям, переворачивается и укладывается вдоль первой полосы, соблюдая расстояние между ними в 6 см.
  5. Специальный датчик с гофрированной трубой устанавливается в паз в полу.
  6. В заранее подготовленное место устанавливается терморегулятор. Далее к нему проводят провода матов.
  7. После того как будут выполнены все работы, необходимо проверить работу системы.

Заливка раствора в этом случае не требуется, плитка клеится прямо на маты. Если все же стержневые маты будут использоваться под другим напольным покрытием, тогда их необходимо залить раствором, толщиной не более 3 см.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Карбоновый стержневой теплый пол – монтаж под плитку, укладка своими руками в стяжку + фото-видео

Идеальным вариантом для монтажа карбоновой системы обогрева станет последующая отделка пола плиткой.

Поскольку монтаж стержневого теплого пола сопровождается мокрыми работами, т.е. требует обустройства стяжки.



Несмотря на то, что инфракрасный стержневой теплый пол считается интеллектуальной системой обогрева («умный теплый пол»), технология его укладки не отличается сложностью, и монтаж может быть выполнен самостоятельно.

При этом нет необходимости обладать практическим опытом, или специфическими знания в строительстве, достаточно знать некоторые нюансы расчета и монтажа системы, чтобы избежать ненужных ошибок.

Монтаж стержневого теплого пола под плитку своими руками

Все этапы укладки в виде пошаговой инструкции

1. Проектирование и расчет

Этот процесс сводится к расчету количества материалов и планировании направления размещения стержневого нагревательного мата. Стержневой теплый пол продается комплектом, в который входит всё необходимое для монтажа (в зависимости от комплектности, может возникнуть необходимость приобретать дополнительно некоторые расходные материалы).

При выполнении расчета во внимание принимаются два фактора:

  • вид обогрева. Основной или дополнительный обогрев дома или квартиры планируется обустроить с помощью установки греющего пола;
  • площадь обогрева. Размеры помещения также следует принять во внимание. Можно устанавливать систему по всему полу или по его части (если устраивается дополнительная система обогрева).

Эти два фактора оказывает влияние на выбор мощности системы теплый пол. На рынке представлены карбоновые теплые полы двух видов: с мощностью до 160 Вт/м.кв. и до 220 Вт/м.кв. Чем выше расчетная температура в помещении, тем более мощную систему нужно устанавливать.

Примечание. Инфракрасный стержневой теплый пол укладывается по всей поверхности пола, включая места установки мебели и других тяжелых объектов.

Укладывать стержневые маты можно в любом направлении, но как свидетельствуют отзывы мастеров, лучше располагать их вдоль более длинной из стен помещения, и ориентировать их на теплорегулятор, а не устанавливать параллельно ему. Таким образом, уменьшается количество разрезов греющего полотна и сокращается длина проводов для подключения к теплорегулятору.

Последовательная схема установки стержневых матов карбонового пола

Схема последовательного подключения стержневого топлого пола UNIMAT

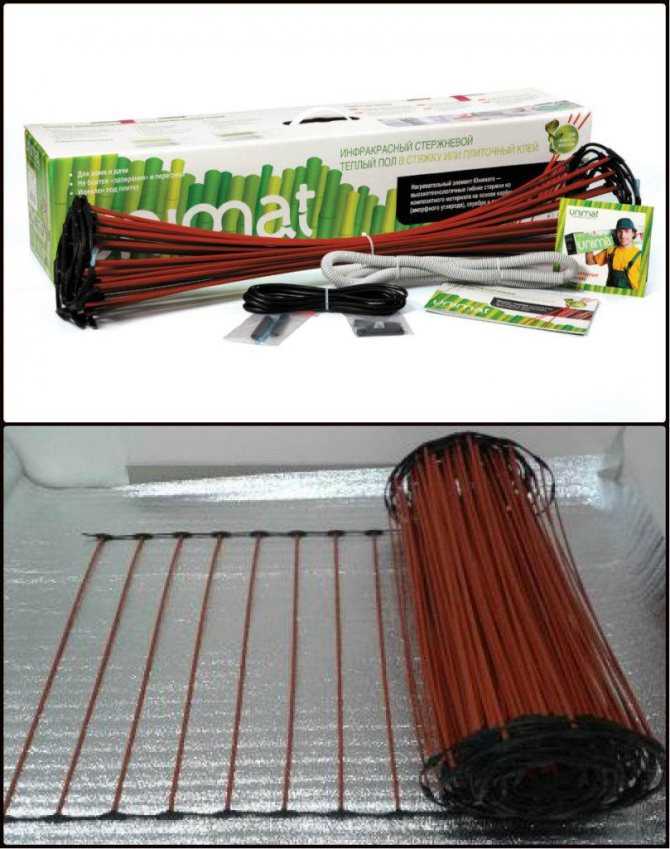

2. Комплектация набора

Большинство производителей предоставляет полный комплект материалов для работы. В минимальный комплект входит: карбоновый мат, провода, концевой и соединительные комплекты, а также пошаговая инструкция по установке.

Дополнительно приобретаются: гофрированная труба (желательно с заглушкой), датчик температуры, терморегулятор, теплоизоляционный материал (допустимо использовать фольгированный), битумная изоляция, скотч.

3. Подготовка основания для укладки стержневого пола

Монтаж инфракрасного стержневого теплого пола выполняется только на ровное основание, без существенных перепадов высоты (не более 3 мм). Для этого поверхность проверяется уровнем (лазерным нивелиром), и при необходимости, выравнивается. А также устраняются все существенные дефекты поверхности.

Кроме того, здесь же целесообразно проштробить стену до места установки терморегулятора. Устанавливать терморегулятор желательно недалеко от источника электропитания на высоте 0,9-1 м. А также проштробить пол, для последующей укладки гофры с датчиком температуры.

4. Укладка подложки (теплоизоляционного слоя)

Утеплитель, в частности фольгированный, предупредит потери тепла в перекрытие. Утеплитель раскладывается на расстоянии 50 мм от стен, и чтобы упредить его движение полосы утеплителя скрепляются между собой скотчем. Пользователи рекомендуют дополнительно фиксировать теплоизоляционный слой к поверхности пола.

Примечание. Фольгированный утеплитель ориентируется теплоотражающим слоем наверх.

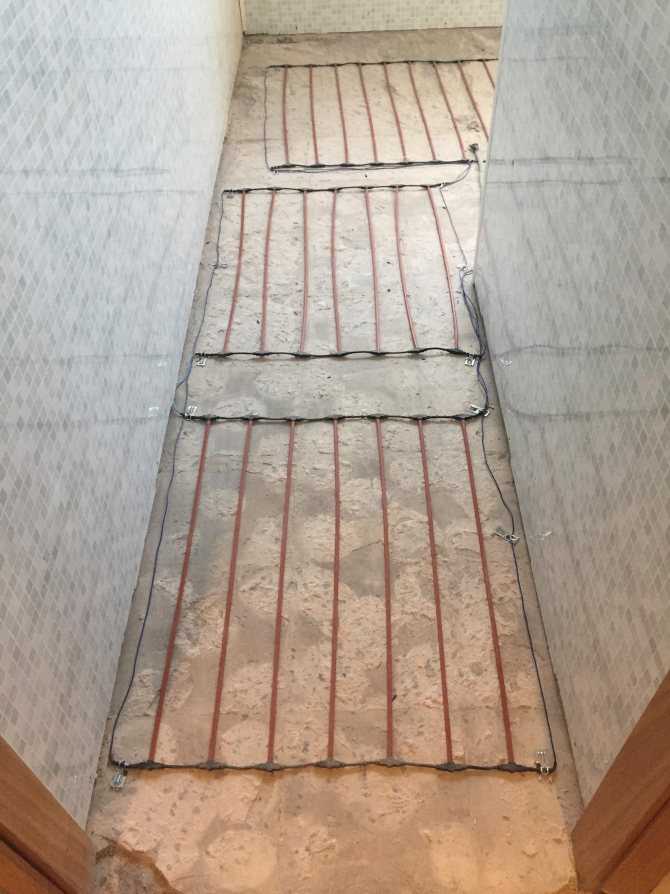

5. Укладка инфракрасного стержневого теплого пола

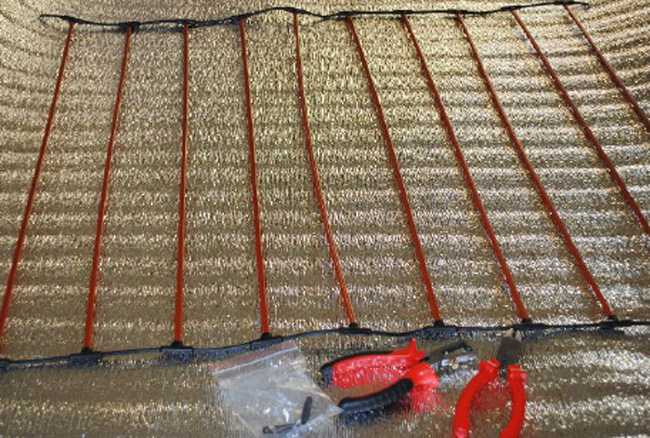

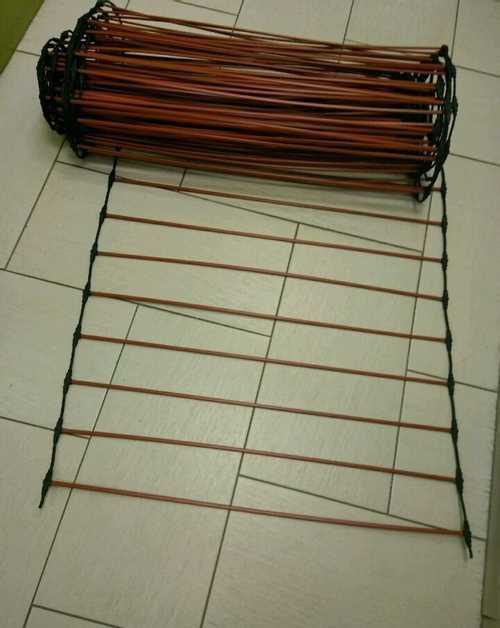

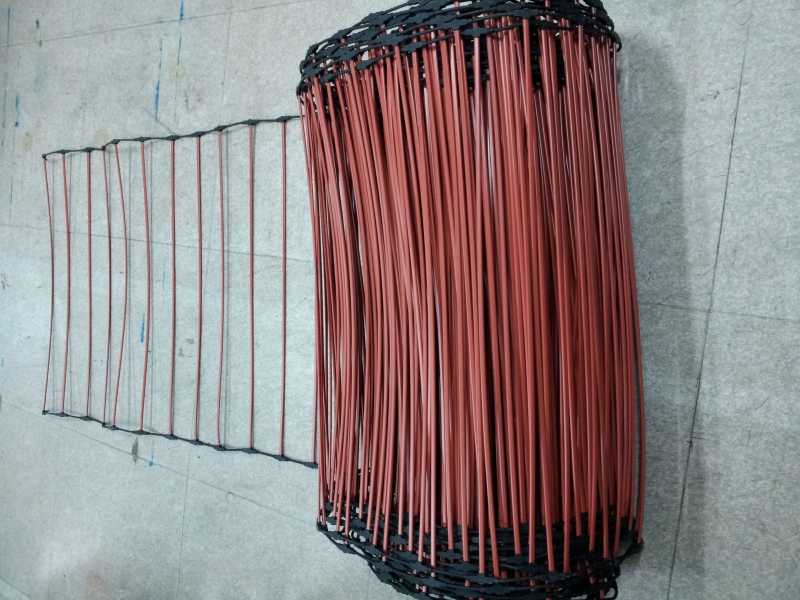

Процесс укладки очень прост. Карбоновые стержни, сформированные в рулон, где они находятся на оптимальном расстоянии друг от друга, укладываются на подготовленную поверхность. При необходимости нагревательный мат разрезается, разворачивается на 180 градусов и укладывается вторая полоса. Нужно следить, чтобы расстояние между соседними полосами находилось в пределах 50-70 мм. А длина одной полосы (или соединенный по длине полос) не превышала 25 метров.

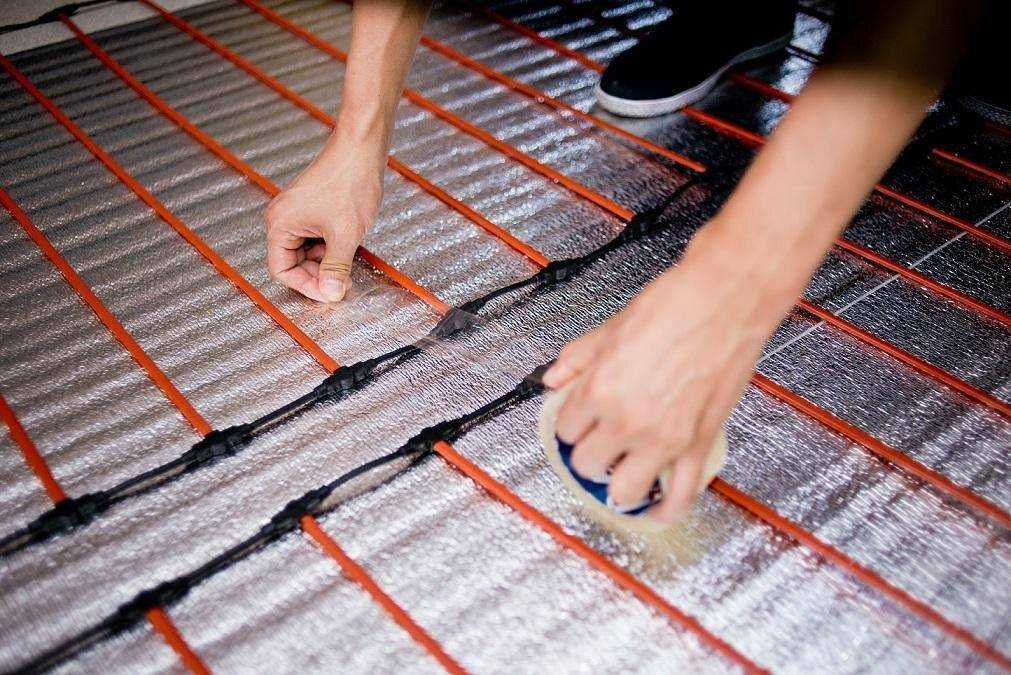

После установки греющий мат фиксируется скотчем, во избежание смещения.

6. Подключение терморегулятора для теплого пола

После установки терморегулятора к нему подключаются провода стержневого мата. Технология подключения отличается в зависимости от вида терморегулятора. Выполнение этой работы лучше доверить профессиональному электрику или четко следовать инструкции из комплекта.

7. Установка датчика температуры для теплого пола

Датчик помещается в гофру. Такой прием дает возможность отремонтировать или заменить датчик в случае поломки. Процесс укладки датчика показан на фото.

Как завести датчик температуры в гофру

Гофра с датчиком укладывается в предварительно подготовленное место. Для этого утеплитель разрезается в том месте, где была устроена штроба. С открытой стороны гофры желательно установить заглушку, чтобы избежать попадания в него раствора стяжки. Если толщина утеплителя позволяет можно уложить гофру в утеплитель. Зачастую датчик укладывается непосредственно между карбоновыми стержнями. Это упрощает монтаж, но вызывает сложности с ремонтом. Датчик также соединяется с терморегулятором.

8. Проверка стержневой системы подогрева пола

После подключения системы, терморегулятор подключается к электропитанию и включается карбоновый мат. Проверка работоспособности дает возможность оценить правильность подключения и надежность соединений.

Примечание. Тестовое (первое) включение системы не превышает 15 мин.

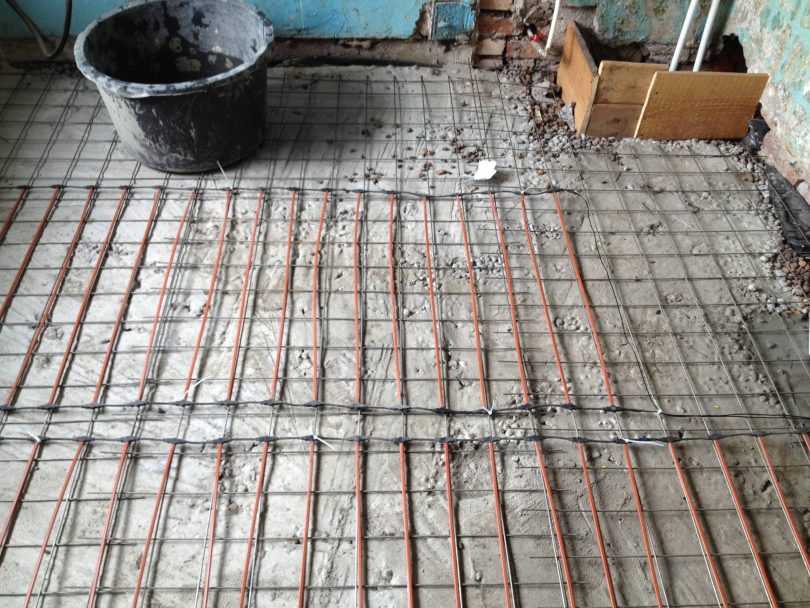

9. Заливка стяжки для карбонового теплого пола

Для стяжки рекомендуется использовать сухие клеевые смеси. Толщина стяжки для стержневого теплого пола – 20-30 мм. Минимальная высота позволяет утверждать, что укладка стрежневых матов не сильно влияет на высоту помещения. При укладке плитки стяжка не заливается.

Техника безопасности при устройстве карбонового стержневого теплого пола:

  • все работы ведутся при выключенном электропитании;
  • запрещается накладывать полосы карбоновых нагревательных матов внахлест, это приведет к повреждению системы;
  • запрещается приступать к эксплуатации пола до полного высыхания слоя стяжки. Производитель Калео рекомендует не включать систему ранее, чем через 28 дней после монтажа;
  • запрещается вкручивать метизы в пол. Высока вероятность попасть в карбоновый стержень;
  • при затоплении поверхности водой, пол следует отключить до полного его высыхания. Сушить влажный пол системой электрического подогрева пола недопустимо. Применяется только естественная сушка.

Монтаж карбонового теплого пола – видео-инструкция

Монтаж этой новой, интеллектуальной системы обогрева своими руками не составит труда. Ведь сами производители снабжают новинку руководством пользователя, в котором подробно описано, как укладывать стержневой теплый пол. А невысокая скорость распространения этой системы обогрева вызвана не сложностью монтажа, а скорее, её обуславливают такие факторы как цена и риск купить некачественную систему.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка основания 90 пленка
    • 90 Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

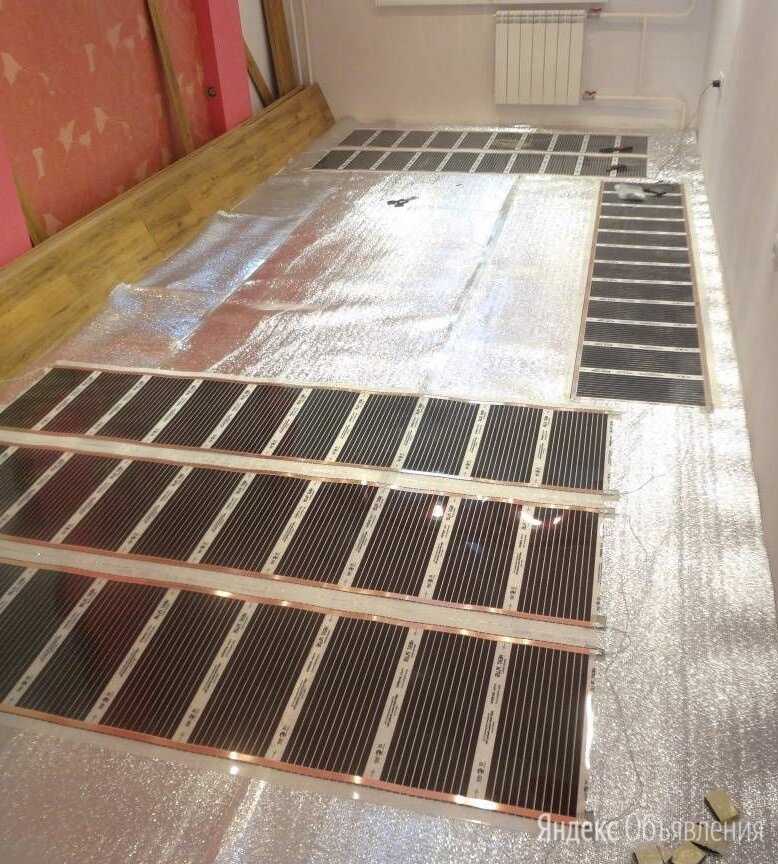

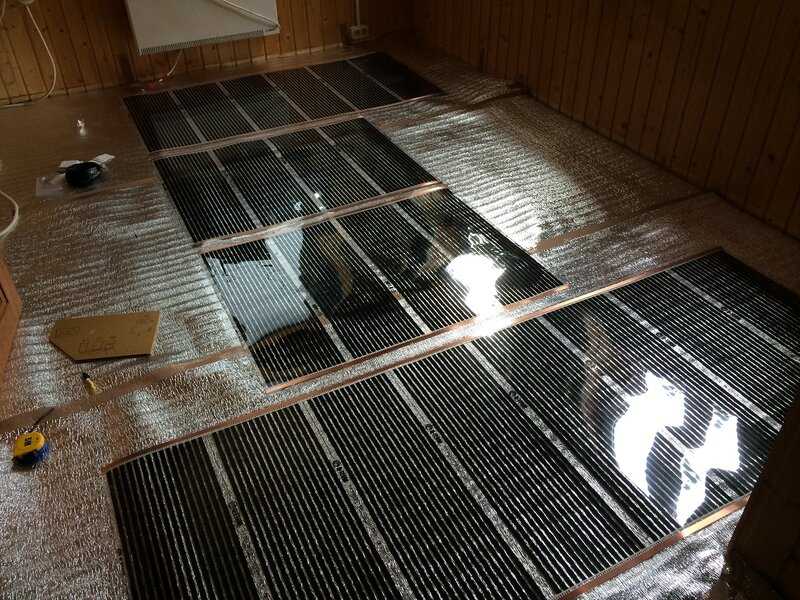

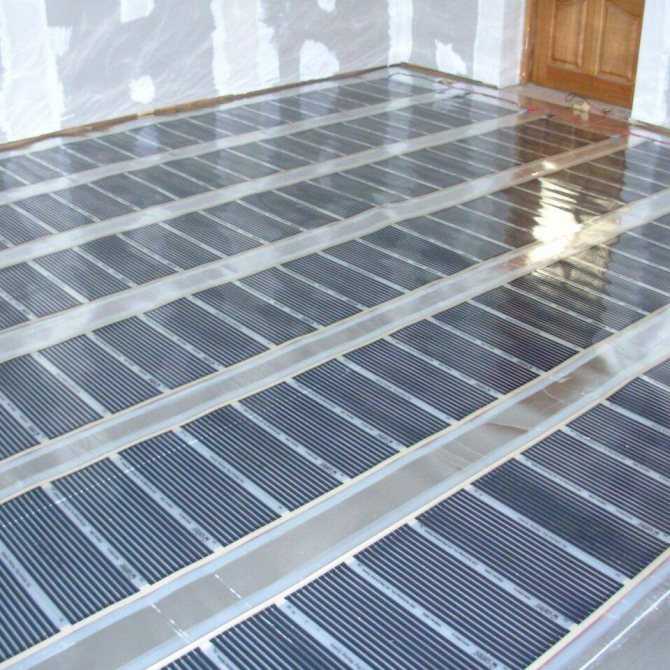

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

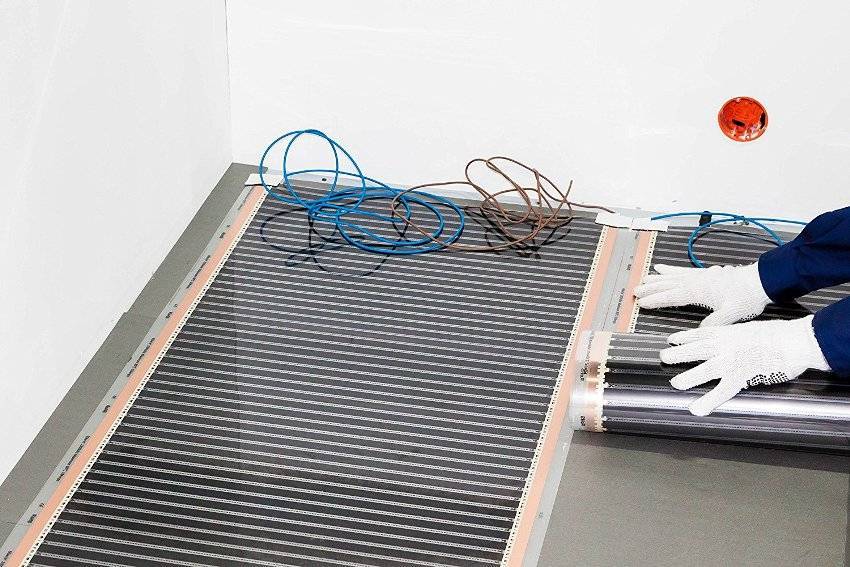

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Теплые полы в гараже — все, что вам нужно знать

Вот несколько хороших новостей для тех, кто любит «редукторы» — удобное и недорогое отопление предназначено не только для комнат вашего дома. Лучистый теплый пол – отличный вариант даже для вашего гаража! На самом деле, теплый пол в гараже — лучший способ согреть пол, когда вы ползете под машиной. Кроме того, он также сушит пол и нагревает воздух во всем гараже, сохраняя пространство комфортным и защищая хранящиеся вещи от опасности плесени и грибка.


Если вы устали бегать по холодному бетону, работая над проектами на своем хот-роде или семейном автомобиле, разумным вариантом станет гаражное отопление. Кроме того, эти системы тихие, в отличие от обогревателей или электрических вентиляторов. Слушайте любимую музыку или легко ведите беседу с коллегами по работе или семьей, оставаясь при этом в тепле и сухости.

Если вы готовы значительно улучшить свое рабочее место, здесь есть все, что вам нужно знать о системе лучистого обогрева пола в гараже и о том, как приступить к ее установке в домашнем гараже.

Что такое теплый пол в гараже?

Системы лучистого отопления подают тепло непосредственно на пол или другую поверхность вашего дома. Эти системы получили свое название от метода передачи тепла — тепло излучается от компонентов системы через поверхность и в воздух через инфракрасное излучение. Подумайте о том, как нагревается плита, и вы чувствуете тепло, когда приближаетесь к плите. Лучистое отопление пола встраивает компоненты системы отопления в пол помещения, включая ваш гараж.


Лучистое отопление является более эффективным средством обогрева любого помещения. Через воздуховоды не происходит потерь тепла, и он нагревается гораздо более равномерно, чем плинтусные обогреватели или обогреватели с принудительной подачей воздуха, обычно используемые в гаражах. Кроме того, если вы страдаете аллергией, лучистое тепло не распространяет аллергены по воздуху. Современные системы лучистого отопления энергоэффективны и могут использовать различные средства для распространения тепла, как мы рассмотрим ниже.


В самых популярных типах лучистого обогрева пола используются электрические или жидкостные (водяные) компоненты, которые распределяют тепло по всему полу. Каждый тип системы имеет свои преимущества. Давайте обсудим оба типа.

Электрические обогреваемые полы

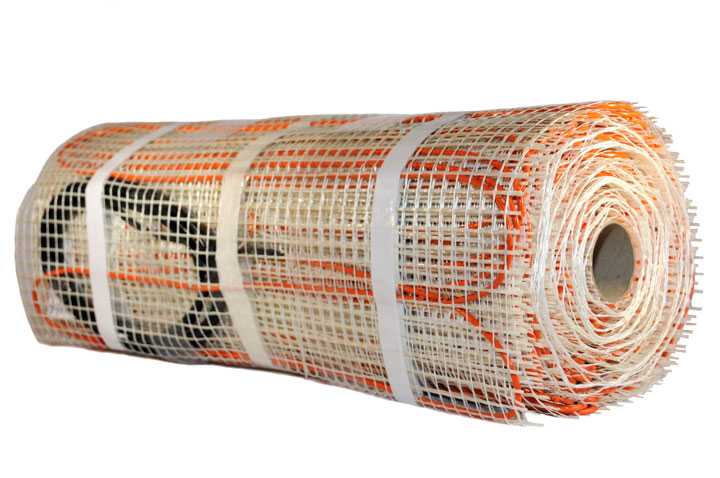

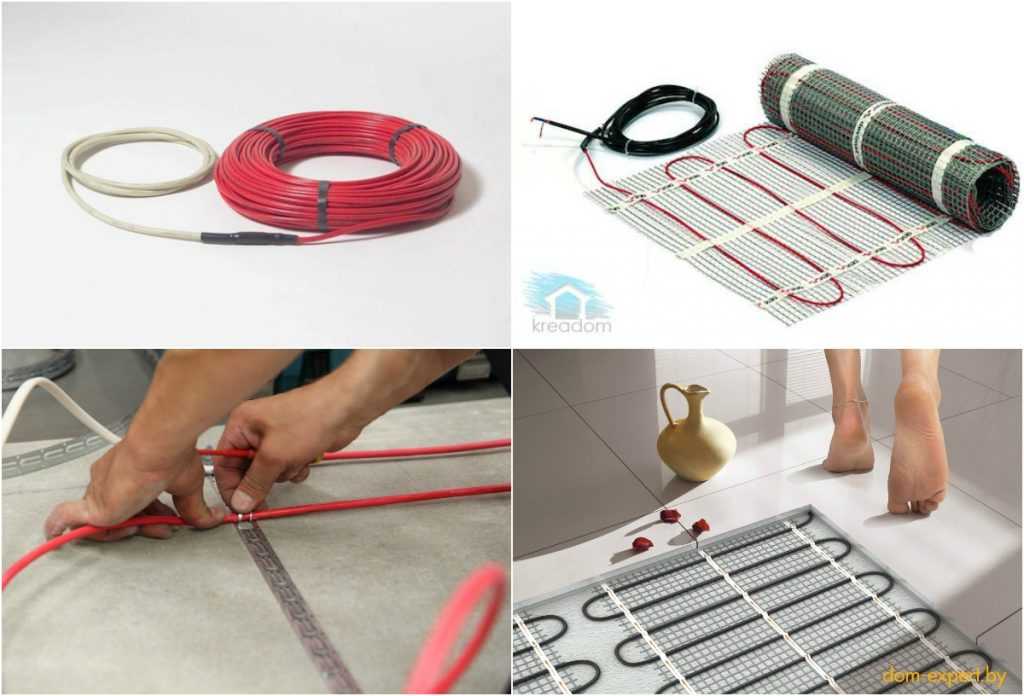

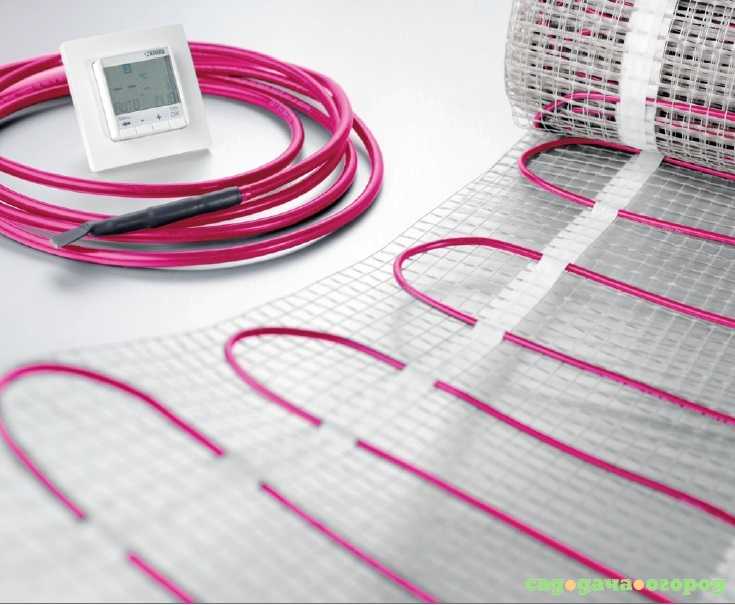

Обычно используются электрические кабели или маты из электропроводящего пластика, которые монтируются внутри материала пола или на черновом полу под напольным покрытием. Они особенно эффективны и рентабельны, если встроены в бетонный пол, который может удерживать тепловую массу в течение более длительных периодов времени. Напольные покрытия, такие как плитка или твердая древесина, не будут удерживать тепло так долго, что вынуждает нагревать пол в течение более длительных периодов времени.


Полы в большинстве гаражей бетонные, поэтому встраивание электрической системы в новый пол гаража идеально. Для существующих полов рекомендуется «мокрое» нанесение, при котором электрические кабели или маты укладываются поверх существующего пола, а сверху заливается новый бетон на несколько дюймов.

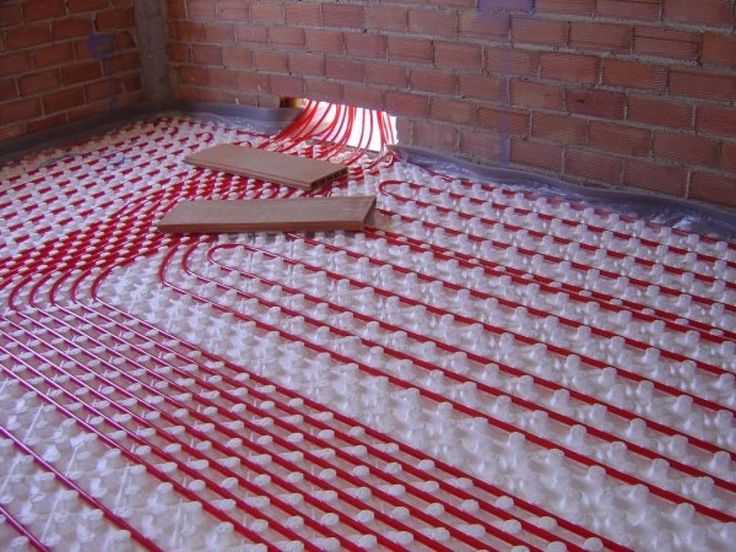

Водяные (жидкостные) системы являются наиболее популярными и экономичными системами напольного отопления гаража. Эти инновационные системы передают нагретую воду по трубам, расположенным под полом или внутри него. Систему можно подключить к существующему водонагревателю. Для этой цели устанавливается еще один водонагреватель или котел другого типа.


Трубки подключены к насосам и клапанам, которые могут регулировать поток воды с помощью термостата для контроля температуры в помещении.

Как установить напольное отопление в гараже?

Электрические и водяные системы обогрева пола в гараже можно установить двумя способами. Если вы строите новый гараж, лучше всего установить систему внутри самого бетонного пола. Электрические компоненты или каналы жидкостных трубок соединены с усиливающей арматурой или проволочной сеткой для эффективной установки с большой массой. Затем заливают бетон, как обычно, чтобы сформировать пол гаража. Система подключается к источнику электроэнергии и/или горячей воды и термостату для контроля температуры.

Гаражный теплый пол внутри бетонной плиты нагревает плиту и окружающий воздух над ней. Обеспечивает комфортную температуру, а также сухую теплую поверхность, на которой можно лежать под автомобилем во время работы. Мы рекомендуем установить достаточную изоляцию на стенах и потолке вашего гаража, чтобы сохранить тепло в гараже и предотвратить потери и более высокие счета за электроэнергию.


Для существующих полов в гараже электрические маты или жидкостные трубки можно уложить в виде рисунка на пол, а затем залить слоем гипса или бетона. Компоненты обогрева пола в гараже невелики и не потребуют более двух-трех дюймов дополнительного материала. Это не поднимет пол вашего гаража на значительную величину, и все же должно быть достаточно места для транспортных средств. Обязательно измерьте высоту гаража, прежде чем выбрать этот метод установки.


При таком типе установки электрические и/или жидкостные компоненты затем подключаются к водонагревателю и термостату для контроля температуры. Изоляция стен и потолка вашего гаража повысит эффективность системы и сэкономит ваши деньги.

Насколько эффективен теплый пол в гараже?

Как электрический, так и жидкостный теплый пол в гараже являются очень эффективными методами обеспечения теплого и сухого складского и рабочего пространства. Обычно они потребляют столько же или меньше энергии, как и другие распространенные системы отопления, такие как обогреватели с принудительной подачей воздуха или обогреватели помещений.


В зависимости от типа установки и размера гаража. Как правило, вы можете предположить, что ваша система обогрева пола в гараже будет потреблять около 12 Вт энергии на квадратный фут за каждый час использования. Это означает, что гараж площадью 100 квадратных футов будет потреблять 1200 Вт каждый час, когда система находится в активной работе. Это примерно на 300 Вт меньше, чем у среднего электрического обогревателя ракетного типа.


Кроме того, теплый пол в гараже равномерно повышает температуру помещения. Обогреватели помещений или обогреватели с принудительной подачей воздуха быстрее нагревают сторону помещения, ближайшую к обогревателю. Сделать очень горячую сторону и более холодную сторону комнаты.

Расчет использования энергии лучистым отоплением пола моего гаража

При планировании установки системы лучистого отопления пола гаража. Вы можете легко рассчитать предполагаемое потребление энергии для гаража вашего дома.

Для выполнения расчетов выполните следующие действия:

  1. Рассчитайте площадь отапливаемой площади в гараже. Это вычисляется путем умножения квадратных метров всей комнаты на 0,9. Например, если площадь всей комнаты составляет 100 квадратных футов, 100 х 0,9= 90 квадратных футов.
  2. Теперь умножьте эту отапливаемую площадь на 12 ватт на квадратный метр потребляемой энергии. Поскольку большинство систем потребляют примерно столько электроэнергии. Например, 90 квадратных футов отапливаемой площади в примере умножаются на 12. Или 90 х 12 = 1080 Вт электроэнергии.
  3. Поскольку ваш счет за электроэнергию, скорее всего, рассчитывается и оплачивается в киловаттах, вы должны рассчитать эту сумму. Разделите общее количество ватт на 1000, чтобы получить количество киловатт, которое система будет использовать в час. В нашем гаражном примере 1080 ватт делится на 1000, или 1080 ÷ 1000 = 1,08 киловатта.
  4. Теперь узнайте, сколько стоит киловатт в вашем районе. Затем умножьте это число на то, сколько ваша система обогрева пола в гараже будет использовать в час. В среднем по США 13,31 доллара за киловатт-час. Это может быть более или менее там, где вы живете. Итак, в нашем примере с гаражом 1,08 киловатта умножаются на 13,31 доллара, или 1,08 x 13,31 = 14,37. Эксплуатация гаража в нашем примере будет стоить 14,37 долларов в час.
Однако важно помнить, что системы обогрева полов в гараже не работают круглосуточно.

Включив программируемый термостат в вашу систему. Вы можете установить желаемую температуру, и система будет работать только при необходимости поддерживать эту температуру. Кроме того, системой также можно управлять только тогда, когда вы планируете ее использовать. Если вы просто не хотите держать теплый гараж круглосуточно и без выходных, нет смысла поддерживать постоянную работу системы.

Программируемый термостат можно настроить на работу только тогда, когда помещение будет использоваться. Кроме того, с помощью термостата Wi-Fi вы можете контролировать температуру или систему из любого места. Достаньте свой смартфон, откройте приложение термостата и активируйте систему, чтобы нагреть помещение до заданной температуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
