Эжекторные иглофильтровые установки

Для строительного водопонижения часто используются эжекторные иглофильтровые установки. Они применяются для глубокого дренажа, когда понизить уровень грунтовых вод необходимо до 20 метров и более, а также, если требуется вакуумирование грунтов. Эжекторные иглофильтровые установки прекрасно работают на грунтах, которые характеризуются невысокой водоотдачей. Для подъема воды устанавливаются водоструйные насосы – эжекторы.

Эжекторные иглофильтровые установки применяются для водопонижения в грунтах, где коэффициент фильтрации составляет от 0,1 до 10 м/сут. Если грунты имеют коэффициент фильтрации более 2-3 м/сут., то установку производят, не применяя песчаную обсыпку. В этом случае откачка воды из грунта производится с таким давлением в фильтровом звене, которое близко к атмосферному.

По расположению эжекторные иглофильтровые установки могут быть: однорядные, двухрядные, кольцевые. В ходе проектирования производится расчет, определяющий их длину и расстояние между ними. Преимущественно расстояние составляет от 1,5 до 6 метров. Если работа по водопонижению проводится на грунтах, где коэффициент фильтрации составляет 10 м/сут., расстояние можно увеличивать до 10 метров. При этом эжекторный иглофильтр должен быть длиннее приблизительно на 2 – 6 метров глубины понижения.

Эжекторная иглофильтровая установка имеет в комплекте: распределительный трубопровод, внутренние трубы с эжекторными устройствами, иглофильтры (количество их варьируется), центробежные насосы (основные и резервный) с электродвигателями, соединительные детали.

Эжекторный иглофильтр представляет собой две колонны-трубы – наружную и внутреннюю. Надфильтровая (или наружная) колонна имеет в нижней части фильтровое звено. К нему крепится зубчатый наконечник, снабженный шаровым клапаном. Водоподъемная (или внутренняя) колонна в нижнем конце соединяется с эжектором. Надфильтровую колонну труб погружают в грунт, предназначенный для осушения, при помощи наконечника. В случае работы на плотных грунтах, либо необходимости погружения иглофильтров на большую глубину, производится предварительное бурение специальных скважин для иглофильтров. Затем пространство между колонной и грунтом заполняется обсыпкой, а верхняя часть пространства – тампонируется при помощи глины для того, чтобы предотвратить попадание воздуха в область фильтра. После этого в надфильтровой колонне монтируют водоподъемную, с эжектором.

Откачиваемая в ходе работы эжекторной иглофильтровой установки вода поднимается при помощи центробежного насоса к эжектору. Эжектор создает вакуум, и вода из грунта через фильтр поступает в циркуляционный бак. Часть воды используется для питания центробежного насоса, излишек откачивается при помощи низконапорного насоса. Откачанную установкой воду отводят по трубопроводам на расстояние более 100 метров в случае отсутствия расположенных неподалеку водостоков.

Для работы на таких грунтах, как легкий суглинок, ил, лесс, глинистый, мелкозернистый, пылеватый пески, где коэффициент фильтрации составляет от 0,01 до 2 м/сут., используются вакуумные установки. Если водопонижение производится до 22 метров или водоносные грунты переслаиваются с водоупорными, применяются эжекторные вакуумные водопонижающие установки с вакуумными концентрическими скважинами.

www.rusrem.ru

Водопонижение с использованием эжекторной водопонизительной установки | Станки для шлакоблоков

Эжекторные иглофильтровые установки (рис. 5.6, а) откачивают воду из скважин с помощью водоструйных насосов-эжекторов, работаю­щих по принципу передачи энергии одним потоком воды другому. Эжек­торные иглофильтровые установки используются для понижения УГВ од­ним ярусом на глубину от 8 до 20 м в грунтах с коэффициентом фильтра­ции Кф > 2-3 м/сут.

Установки состоят из иглофильтров с эжекторными водоподъ­емниками (рис. 5.6, б), распределительного трубопровода (коллектора) и центробежных насосов. Эжекторные водоподъемники, помещенные внут­ри иглофильтров (рис. 5.6, в), приводятся в действие струей рабочей во­ды, нагнетаемой в них насосом под давлением 0,6 — 1,0 МПа через кол­лектор.

Рабочая вода поступает в кольцевой зазор между внутренней и на­ружной колоннами труб иглофильтра и далее к входному окну эжектора 12, состоящего из насадки, камеры смешения, горловины и диффузора.

Рабочая вода, выходя из насадки с большой скоростью, вследствие внезапного расширения струи создает разрежение и подсасывает из внут­ренней трубы грунтовую воду, смешиваясь с ней, и подает ее вверх.

Как видно из схемы эжекторной установки (см. рис. 5.6. а), вода, вы­брасываемая из иглофильтров, поступает в лоток и затем сливается в цир­куляционный резервуар, откуда часть воды вновь засасывается насосом, а остальная часть сбрасывается за пределы строительной площадки.

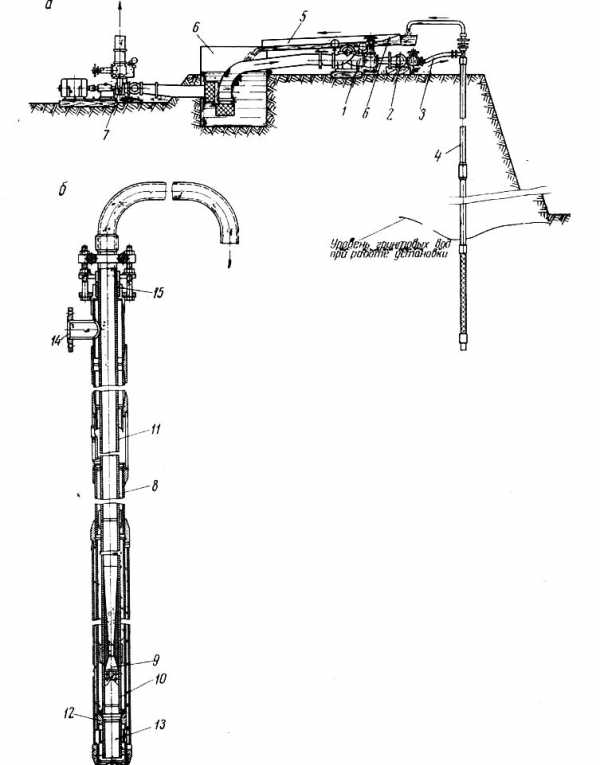

Рис. 5.6. Водопонижение эжекторными иглофильтрами, водопонизительными скважинами и электроосмотическим способом: а — эжекторная иглофильтровая установка; б — эжекторный иглофильтр; в — его фильтровое звено; г — открытая водопонизительная скважина; д — схема электроосмотического водопонижения; 1 — низконапорный насос; 2 — циркуляционный резервуар; 3 — высоконапорный насос; 4 — распределительный трубопровод; 5 — сливной лоток; 6 — трубопровод; 7 — эжекторный иглофильтр; 8 — водоприемное фильтровое звено; 9 — водоотводящая труба; 10 — труба от насоса; 11 — наружная труба; 12 — диффузор с насадкой; 13 — сетка; 14 — шаровой клапан; 15 — наконечник с зубчатой коронкой;

16 — отстойник; 17 — просеченный лист; 18 — песчано-гравийная обсыпка; 19 — местный песчаный грунт; 20 — кондуктор; 21 — пьезометр для замера уровня воды в скважине;

22 — то же, в обсыпке; 23 — надфильтровая труба; 24 — водоподъемные трубы;

25 — направляющие фонари; 26 — муфта; 27 — насосный агрегат; 28 — трубы-аноды;

29 — иглофильтры-катоды; 30 — двигатель генератор; 31 — насосный агрегат;

32 — всасывающий коллектор; 33 — пониженный УГВ

Эжекторный иглофильтр (см. рис. 5.6, б) состоит из надфильтро — вых труб диаметром 2,5 (ЭИ-2,5) или 4 дюйма (ЭИ-4), фильтрового звена (см. рис. 5.6, в), внутренних колонн водоподъемных труб, к нижнему концу которых прикреплен эжекторный водоподъемник. Производительность эжекторных иглофильтров ЭИ-2,5 и ЭИ-4 при напоре рабочей воды 0,6 — 1 МПа составляет соответственно 0,1 — 1,8 и 2,9 — 5,1 л/с.

Погружают эжекторные иглофильтры, так же как и легкие, гидрав­лическим способом. Расстояние между иглофильтрами определяется рас­четом, но в среднем оно равно 5 — 15 м.

Выбор оборудования иглофильтровых установок, а также типа и чис­ла насосных агрегатов производят в зависимости от величины ожидаемого притока грунтовых вод Q и требований ограничения длины коллектора, обслуживаемого одним насосом.

shlakoblok.com

Эжекторный иглофильтр — Большая Энциклопедия Нефти и Газа, статья, страница 2

Эжекторный иглофильтр

Cтраница 2

В эжекторных иглофильтрах ( рис. 54) вода откачивается эжекторами ( водоструйными насосами), расположенными внутри иглофильтра. Эжектор приводится в действие водой, которая поступает в распределительный трубопровод от насоса, установленного на поверхности земли.  [16]

Установки с эжекторными иглофильтрами применяют для понижения уровня грунтовых вод до 15 — 20 м, когда устройство многоярусной системы водопонижения легкими иглофильтровыми установками является громоздким и дорогостоящим. Эжекторные иглофильтры предназначены в основном для вакуумирования скважин и водопонижения в слоях грунта с коэффициентами фильтрации грунтов до 15 м / сут, а также при откачке газонасыщенных грунтовых вод и при близком ( от дна котлована около 6 м) залегании водоупора.  [18]

Откачка воды из эжекторных иглофильтров при эксплуатации установки производится струей воды, нагнетаемой через кольцевой зазор между водоподъемной колонной и наружными трубами иглофильтра. Кольцевая полость сверху уплотнена сальниками, а снизу — упорным кольцом.  [20]

Водопонижающие установки с эжекторными иглофильтрами комплектуют индивидуально для каждого объекта.  [21]

В установках с эжекторными иглофильтрами встроенный гидроструйный аппарат предназначен для совместной откачки воздуха и воды.  [22]

Для артезианских насосов и

эжекторных иглофильтров скважины, как правило, располагаются на таком расстоянии от колодца, чтобы находиться вне зоны возможного обрушения грунта.  [23]

В зависимости от величины притока грунтовых вод применяют эжекторные иглофильтры диаметром 100 и 150 мм.  [25]

Для понижения уровня грунтовых вод устанавливают легкие иглофильтровые установки ( ЛИУ) или эжекторные иглофильтры ( ЭЙ), производительность которых зависит от категории грунтов и требуемой глубины водопони-жения.  [27]

В грунтах с небольшим коэффициентом фильтрации я при близком залегании водоулора от дна котлована целесообразно применять эжекторные иглофильтры.  [29]

Для водопонижения в грунтах с большим коэффициентом фильтрации и при близком залегании водоупора от разрабатываемой выемки используют

эжекторные иглофильтры. Для этой цели могут применяться эжекгорные установки ЭИ-25, ЭИ-4 и ЭИ-6, состоящие из иглофильтров с эжекторными водоподъемниками, распределительного коллектора и центробежных насосов. На рис. 22 приведена схема работы эжекторной установки без циркуляционного резервуара.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

Водопонижающие установки с эжекторными иглофильтрами

Строительные машины и оборудование, справочник
Водопонижающие установки с эжекторными иглофильтрами

Категория:

   Глубинные насосы



Водопонижающие установки с эжекторными иглофильтрами

Для одноярусного понижения уровня грунтовых вод с глубин, недоступных для установок ПВУ и ЛИУ, применяют эжекторные иглофильтры. В оборудованной эжекторнымн иглофильтрами водопонижаю-щей установке (рис. 131, а) центробежный насос подает воду в напорный трубопровод, к которому посредством резиновых шлангов подключены эжекторные иглофильтры. Откачиваемая из иглофильтров вода по лотку поступает в циркуляционный бак. Часть этой воды используется в качестве рабочей жидкости для эжекторного водоподъема, остальную часть, равную расходу воды, откачиваемой из грунта, отводят за пределы осушаемого участка. Если профиль участка исключает возможность самотечного стока, то для отвода воды устанавливается низконапорный центробежный насос. Эжекторный иглофильтр (рис. 131,6) состоит из наружной колонны труб с иглофильтром и устанавливаемого внутри колонны эжектора с водоподъемными трубами.

Звенья колонны труб соединены муфтами, в которых имеются отверстия для подключения угольника водонапорного шланга. Эти отверстия в период погружения иглофильтра перекрываются цилиндрическим клапаном, размещенным в верхней части каждой муфты.

Внутри иглофильтра вварено седло, на которое опирается упорное кольцо эжектора. Для направления струи воды, размывающей грунт, к седлу приварен патрубок.


В верхнем звене наружной колонны предусмотрен штуцер для подсоединения колонны к напорной магистрали.

Для предотвращения утечки напорной воды и обеспечения надлежащей центровки эжектора и водоподъемных труб предусмотрено сальниковое устройство. Работа эжекторного иглофильтра протекает таким же образом, как и водоструйного насоса. Наличие иглофильтра предотвращает вынос песка.

Рис. 131. Водопонизительная установка с эжектор-ными иглофильтрами

Подача и напор насоса для рабочей воды, а также основные размеры эжектора определяют так же, как и для водоструйных насосных установок.

Ввиду большой длины эжекторных иглофильтров погружение их рекомендуется производить с последовательным наращиванием звеньев.

При установке эжектора с водоподъемными трубами в колонну наружных труб следует проследить за достаточной плотностью прилегания упорного кольца эжектора к седлу иглофильтра и затяжки сальникового уплотнения на выходе водоподъемных труб из иглофильтра.

Очень важно, чтобы не засорялось сопло насадка. Прочистку сопла производят путем опускания в водоподъемные трубы металлического прута.

Кроме удобств, связанных с возможностью одноярусного понижения уровня грунтовых вод на глубину до 20—22 м, к достоинствам эжекторных иглофильтров следует также отнести достигаемую при этом высокую степень осушения. Применение эжекторов позволяет достичь хорошего осушения грунтов с низкой водоотдачей с водоупором, что с большим трудом достигается при других способах осушения.

К недостаткам эжекторных иглофильтров следует отнести: сложность и громоздкость их, трудность их монтажа, недостаточную эксплуатационную надежность и, самое главное, крайне низкий к. п. д.

При благоприятных условиях (возможность использования мощности насосов для рабочей воды, самотечный отвод откачиваемой воды, высокий уровень эксплуатационного надзора и т. д.) общий к. п. д. эжекторной иглофильтровой установки не превышает 0,2. В настоящее время при наличии удобных в эксплуатации и более экономичных глубинных насосов и иглофильтровых установок ПВУ и ЛИУ эжекторные иглофильтровые установки могут быть рекомендованы для осушения водоносных пород с коэффициентами фильтрации 5—0,5 м/сутки в специальных случаях, например: при проходке закрытым способом подземных тоннелей в обводненных породах; при проходке шурфов глубиной до 20 м\ при загроможденности участка строениями и отсутствии места для размещения многоярусных иглофильтровых установок.

Реклама:


Читать далее: Вакуум-концентрические скважины

Категория: — Глубинные насосы

Главная → Справочник → Статьи → Форум


stroy-technics.ru

«ТД СТРОЙ» — водопонижение иглофильтрами грунтовых вод

Главная / Водопонижение иглофильтрами

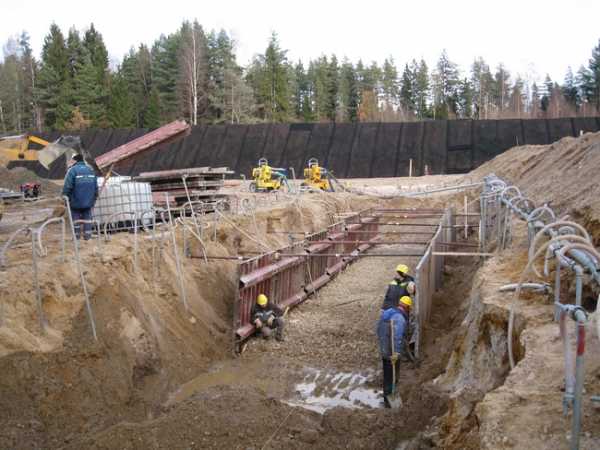

На этапе возведения любого объекта почва должна обязательно быть надежно и постоянно стабилизирована. Решением данной задачи выступает водопонижение. При этом наиболее эффективной технологией в данной сфере выступает применение иглофильтров — труб, изготовленных из полимеров, обладающих длиной примерно 8 ми специальным фильтром. С помощью монтажа системы данного типа уменьшается уровень, а так же напор воды. Благодаря этому фундамент строящегося объекта получает надежную защиту от отрицательного воздействия влаги. Понижение уровня грунтовых вод иглофильтрами – современное решение самых сложных задач.

Основные особенности водопонижения иглофильтрами

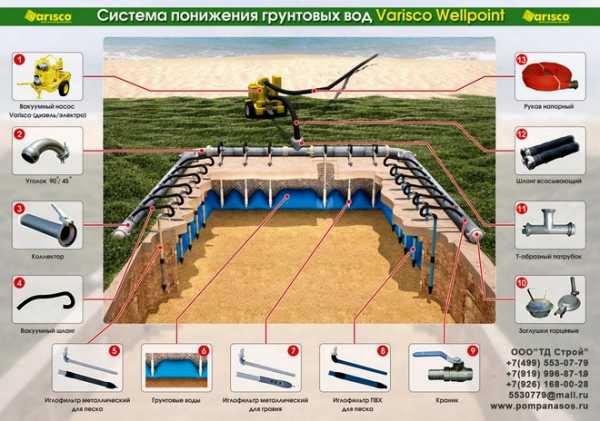

Конструкция системы иглофильтров является достаточно сложной. Она включает в себя огромное количество иглофильтров, а также самовсасывающий насос, являющийся сердцем системы, и трубопровод. Фильтр при этом:

— защищает всю систему от различного рода загрязнений, которые потенциально могут попасть из грунта;

— ограничивает до допустимого уровня поток воды, поступающей к самовсасывающему коллектору;

— обеспечивает эффективную и качественную откачку воды.

Наиболее актуальным использование данной технологии является при песчаных грунтах. Стандартная глубина водопонижения находится в диапазоне до 5м. При этом иглофильтры размещаются вертикально на расстоянии около 1,5м друг от друга. Однако стоит отметить, что в данном случае возможны расхождения от указанных выше величин. Чтобы выбрать наиболее оптимальный вариант, необходимо сделать предварительный тщательный расчет.

Для выбора оптимального числа используемых фильтров необходимо учитывать характеристики интенсивности притока грунтовой воды, показатели глубины и общей площади обустраиваемого котлована. Кроме этого важным фактором являются возможности используемого оборудования. Для стройплощадки средних и больших размеров чаще всего необходимо до сотни иглофильтров.

Монтаж систем с иглофильтрами выполняется с прицелом на возможность полноценного использования оборудования в течение длительного времени с оптимальным уровнем надежности, экономичности, а также эффективности. Установка иглофильтров осуществляется механическим (бурение маленьких скважин) или гидравлическим способом. В последнем случае используется гидравлическое размывание грунта.

Ведение подземного строительства в сухом формате может осуществляться исключительно, если подземные воды расположены ниже котлована. В обратном случае единственным выходом будет водопонижение участка.

Для начала выполнения данной процедуры необходимо выполнить изыскания, чтобы получить гидрогеологический разрез грунта. На основе данной информации Вы получите возможность узнать об основных особенностях водоносных горизонтов, находящихся на Вашей стройплощадке. Плюс ко всему это предоставляет возможность избежать множества непредвиденных обстоятельств, которые связаны с вмешательством в грунтовые воды. В процессе выполнения гидрогеологического разреза грунта:

— тщательно изучаются геологические, а также тектонические специфические черты территории;

— устанавливаются показатели гидрогеологии. На данном этапе надо установить непосредственно факт наличия водоносного пласта, а также определить источник питания водоносного горизонта, направление его движения и т.д.;

— тщательно анализируются породы, которые контактируют с непосредственно подземными водами. Это предоставляет возможность максимально точно установить коэффициент проводимости воды, особенности используемой фильтрации и целый ряд других важных показателей.

Можно с полной уверенностью утверждать, что лишь максимально внимательная и ответственная подготовка к проведению водопонижения предоставит возможность выполнять строить абсолютно безопасно. В случае необходимости возможно использование предварительного или параллельного водопонижения. В первом случае площадка подготавливается до начала проведения строительных работ, а во втором случае водопонижение осуществляется вместе с обустройством котлована.

Для водопонижения кроме иглофильтров используются и прочие технологии. Например, специальные скважины, когда надо серьезно понизить уровень подземных вод либо приток воды является крайне высоким.

Плюс ко всему использование иглофильтров чаще всего нерентабельно на небольшой территории. В данном случае более выгодно применять именно указанный выше способ. Если у грунта на стройплощадке фильтрация составляет от 0,01 до 1м в сутки, то в данном случае обязательным является применение именно вакуумных установок.

Узнайте цены на водопонижение иглофильтрами по указанным на сайте телефонам!

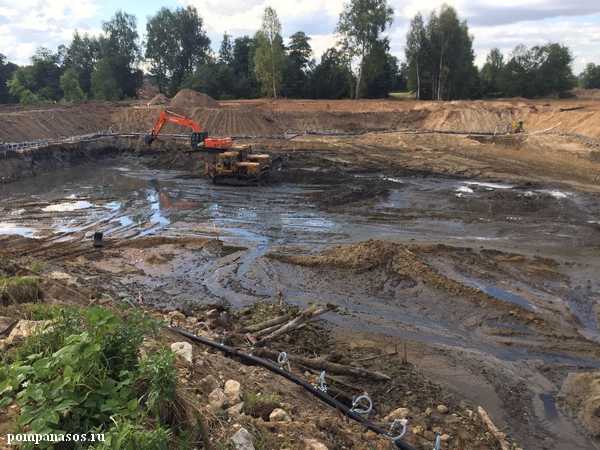

Вакуумные иглофильтры

Иглофильтровые установки применяются для понижения уровня грунтовых вод на четыре — девять метров. Такая установка представляет собой водосборный коллектор, центробежные насосы (основной и резервный) и около ста игрофильтров. А сам иглофильтр – это труба длиной порядка восьми метров, имеющая около тридцати (м.б чуть больше) миллиметров в диаметре.  На нижнем конце трубы крепится фильтровое звено из двух трубок, внутренней и наружной (большего диаметра).

На этих трубках – металлических или полимерных – есть отверстия для воды. Наружная труба обматывается проволокой и покрывается защитной сеткой. В конце фильтрового звена располагаются кольцевой и шаровой клапаны. Иглофильтры, установленные по периметру котлована, погружаются в грунт на необходимую глубину и откачивают воду. Вода из грунта всасывается иглофильтрами и подается в коллектор, из которого насосом направляется в специальный водосборник.

Для заглубления иглофильтров вокруг котлована применяется гидравлический способ. Для узких траншей глубиной до пяти метров достаточно одного ряда фильтров, для более широких и глубоких нужны двухрядные фильтры. При подключении к коллекторам используются фильтр-шланги, а для присоединения к вакуумному насосу необходимы вакуумные же шланги.

Если грунт плотный и воду отдает плохо, то для установки иглофильтров требуется пробурить скважину. Обычно в такие скважины подсыпают дополнительно смеси песка с гравием, дабы улучшить приток воды.

Принцип действия вакуумных иглофильтров довольно прост – вакуум «выталкивает» вверх шаровой клапан, одновременно с его поднятием опускается кольцевой клапан. Через отверстия в трубе и фильтры вода поступает в иглофильтр, а оттуда – в коллектор. Иногда подземные воды в одном котловане располагаются на разной глубине. В таких случаях применяют ступенчатое расположение иглофильтров либо два контура коллекторов.

Если котлован имеет глубину более восьми метров, то лучшим способом водопонижения считается многоуровневая система. При таком способе сначала понижают уровень грунтовых вод на доступную глубину (4-5 метров), затем делают новую откопку и выставляют следующую коллекторную отвязку, которая снова снижает уровень воды, а далее откапывают котлован до проектной глубины.

Эжекторные иглофильтры

Существуют также эжекторные иглофильтры, понижающие уровень грунтовых вод при коэффициенте фильтрации до 40 м/сут при глубине порядка двадцати метров. Основа эжекторных иглофильтров – центробежные насосы, коллектор и эжекторные водоподъемники, приводимые в движение напором воды, которая нагнетается через коллектор.





pompanasos.ru

Эжекторный иглофильтр — Большая Энциклопедия Нефти и Газа, статья, страница 3

Эжекторный иглофильтр

Cтраница 3

При понижении уровня воды более чем на 4 — 5 м применяются двухъярусные установки ( рис. VI.20), эжекторные иглофильтры, буровые колодцы с погружными насосами. Выбор типа установки определяется технико-экономическими подсчетами.  [31]

При необходимости понижения уровня воды более чем на 4 — 5 ч применяют двухъярусные установки ( рис. 41.4) и эжекторные иглофильтры.  [32]

Для вакуумирования скважин и водопонижения в грунтах с небольшим коэффициентом фильтрации и при близком залегании во-доупора от дна котлована используются эжекторные иглофильтры.  [33]

В практике строительства применяют и другие способы грунтового водоотлива, такие, как водопонизительные скважины глубиной до 50 м, установки с эжекторными иглофильтрами. Перечисленные установки позволяют понижать уровень грунтовых вод на большую глубину, чем ЛИУ. Для понижения уровня грунтовых вод в грунтах ( пылеватые и глинистые пески, супеси, легкие суглинки, илы и лессы), плохо отдающих воду, можно рекомендовать установки вакуумного во — допонижения УВВ-1 и УВВ-2. Эффект отбора воды у глинистых грунтов названными установками определяется тем, что они работают с вакуумом в приемных звеньях иглофильтров.  [35]

Установки с эжекторными иглофильтрами применяют для понижения уровня грунтовых вод до 15 — 20 м, когда устройство многоярусной системы водопонижения легкими иглофильтровыми установками является громоздким и дорогостоящим. Эжекторные иглофильтры предназначены в основном для вакуумирования скважин и водопонижения в слоях грунта с коэффициентами фильтрации грунтов до 15 м / сут, а также при откачке газонасыщенных грунтовых вод и при близком ( от дна котлована около 6 м) залегании водоупора.  [36]

Погружают эжекторные иглофильтры также, как и легкие, буровым или гидравлическим способом. Эжекторные иглофильтры в песчаных и гравелистых грунтах работают хорошо, без обсыпки их фильтрующими материалами, а в мелкозернистых грунтах их обсыпают.  [37]

Искусственное понижение уровня грунтовых вод производят до начала разработки грунта в котловане или траншее. Для водопонижения применяют легкие иглофильтровые установки; эжекторные иглофильтры; водопонизительные скважины, оборудованные глубинными насосами; установки, оборудованные горизонтальными водоприемниками; самоизливающиеся скважины; скважины, сбрасывающие воду в специальные выработки.  [38]

Центробежные секционные насосы типа МС предназначены для перекачки чистой воды с температурой до 60 С и применяются для поверхностного водоотлива, питания эжекторной системы водопо-нижения. Насосы типа МС широко используют для гидравлического погружения в грунт легких и эжекторных иглофильтров и труб при устройстве трубчатых колодцев. Каждый типоразмер насоса МС содержит 2 — 10 рабочих колес, что определяет величину создаваемого насосом напора и соответственно потребляемую мощность.  [39]

Для глубинного водопонижения применяют два основных вида устройств: иглофильтровые установки и фильтрационные колодцы с глубинными насосами. В практике дорожного и мостового строительства обычно применяют иглофильтровые установки двух видов: легкие и эжекторные иглофильтры.  [40]

Шлюзовое устройство при этом состоит из двух камер: шлюзовой и аварийной — и имеет три шлюзовые перегородки с дверями, открывающимися в стороны повышенного давления. Кессоны применяются при сложных гидрогеологических условиях с искусственным замораживанием грунтов, а также искусственным водопонижением при помощи эжекторных иглофильтров.  [41]

Для привода насосных, обслуживающих глубинный водоотлив, применяются асинхронные электродвигатели трехфазного тока напряжением 0 38 кв, главным образом с короткозамкнутым ротором. Применение крупных асинхронных двигателей на напряжение 6 кв возможно при системе глубинного водоотлива для больших насосных, питающих рабочей водой эжекторные иглофильтры.  [42]

При проходке туннелей щитовым способом ниже уровня грунтовых вод или при наличии под основанием выработки напорного водоносного горизонта применяют искусственное понижение уровня грунтовых вод, предотвращающее выплыв грунтов в забой выработки и создающее нормальные условия для производства работ. В зависимости от гидрогеологических условий схемы водопонижения могут быть следующими: искусственное понижение уровня грунтовых вод водопонизительными скважинами, оборудованными артезианскими насосами; водопонижение установками с эжекторными иглофильтрами.  [43]

При необходимости понизить уровень грунтовых вод для опускания колодца на большую глубину и большом притоке грунтовых вод скважины оборудуют артезианскими насосами. При небольшом притоке грунтовых вод ( коэффициент фильтрации 2 — 3 м / сут) и глубине понижения уровня воды до 10 — 12 м, а также при необходимости понижения уровня грунтовых вод до самого водо-упора применяют эжекторные иглофильтры.  [44]

Страницы:      1    2    3    4

www.ngpedia.ru

III.2.3. Характеристики и конструкции водопонизительного оборудования

При грунтовом водоотливе используют: легкие иглофильтровые установки, эжекторные водопонизительные установки, артезианские турбинные и глубинные насосы погружного типа, установки вакуумного водопонижения, оборудование для электроосушения грунтов.

Грунтовый водоотлив осуществляется в тех случаях, когда осушаемые породы обладают достаточной водопроницаемостью, характеризующейся коэффициентом фильтрации.

Грунтовый водоотлив обычно не может быть применен в грунтах с коэффициентом фильтрации менее 1—2 м/сут из-за малых скоростей движения грунтовых вод. В этом случае используются вакуумирование или способ электроосушения, основанный на свойстве передвижения воды в глинистых грунтах под действием постоянного тока (электроосмос).

Таблица III-3

Область применения систем водопонижения (ориентировочная)

Глубина понижения уровня грунтовых вод, м Грунты
суглинок супесь Песок гравий с песком гравий чистый галечник чистый Многослойная водоносная толща (чередование пород различной водопроницаемости)
мелкозер-нистый мелкий средний крупный крупный гравелистый
Коэффициент фильтрации, м/сут
0,005—0,4 0,2—0,7 1—2 2—10 10—25 25—50 50—100 75—150 100—200 >200
До 5 Электроосушение, вакуумирование, (ЛИУ, ЭИ, ЕВВУ, УВВ-1м, УВВ-2) Установки с легкими иглофильтрами ЛИУ (одноярусные) Откачка воды из скважин центробежными насосами Поверхностный водоотлив Поверхностный водоотлив, ЛИУ, УВВ, сочетание ЛИУ с поверхностным водоотливом
До 20 Электроосушение, вакуумирование (ярусные установки, ЛИУ, ЭИ, ЭВВУ) Установки с легкими иглофильтрами (многоярусные). Эжекторные иглофильтры Глубинные насосы ЭВВУ, ярусные ЛИУ, УВВ, ЭИ, глубинные насосы в сочетании с поверхностным водоотливом
Более 20 Глубинные насосы (артезианские) Открытый водоотлив; многоярусные установки легких иглофильтров; эжекторные иглофильтры; артезианские насосы


Для водопонижения в грунтах с коэффициентом фильтрации 1—40 м/сут используют легкие иглофильтровые установки. При коэффициенте фильтрации грунтов более 40 м/сут (особенно в случае большой толщины водоносного слоя и длительных сроках откачки) часто оказывается целесообразным применять откачку артезианскими насосами из скважин большого диаметра.

В грунтах с небольшим коэффициентом фильтрации и при близком залегании водоупора от дна котлована целесообразно применять эжекторные иглофильтры.

В целом выбор оборудования для грунтового водоотлива определяется многими факторами. Для ориентировочного подбора системы водопонижения может быть использована табл. III-3.

III.2.3.а. Легкие иглофильтровые установки

Для искусственного понижения уровня грунтовых вод на глубину 4—5 м в песчаных отложениях преимущественно применяются легкие иглофильтровые установки ЛИУ (рис. III-9). При понижении уровня воды на большую глубину используют двух-трехъярусные установки.

Рис. III-9. Схема иглофильтровой установки

1 — насосный агрегат; 2 — всасывающий коллектор: 3 — резиновый шланг; 4 — иглофильтры

Рассматриваемые установки отличаются мобильностью, возможностью быстро погружать иглофильтры в грунт в собранном виде, отсутствием в скважинах механизмов с движущимися частями, простотой и надежностью в эксплуатации. На эффективность работы иглофильтровой установки влияют степень герметичности соединений, а также всасывающая способность (вакуумметрическая высота всасывания) обслуживающего ее водяного насоса. Наиболее приспособленными к обслуживанию иглофильтровых установок являются насосы, способные работать с высотой всасывания 8 м.

Насосные агрегаты установок типа ЛИУ различаются по производительности, высоте подъема воды, мощности электродвигателей и принципу действия. Так, насосы установок ЛИУ-2 и ЛИУ-3 являются вихревыми, обладающими способностью к самовсасыванию и откачке воздуха и воды.

Существенная особенность установок ЛИУ-4 и ЛИУ-5 заключается в том, что при их работе вода и воздух отбираются самостоятельными механизмами — центробежным и вакуумным насосами.

В табл. III-4 приведена характеристика установок ЛИУ-3 и ЛИУ-5.

Таблица III-4

Технические характеристики установок из легких иглофильтров

Показатель ЛИУ-3 ЛИУ-5
Производительность, м3 60 120
Высота подъема воды, м 25 40
Вакуумметрическая высота всасывания, м 8 8
Мощность электродвигателя, кВт 10 20
Вес насосного агрегата, Н 3500 6700
Всасывающий коллектор:
   длина звеньев, м.
   число звеньев в комплекте, шт.
   диаметр, мм




5,25
18
150
Иглофильтры:
   длина, м
   количество, шт



8,5
100

Примечание. В комплект ЛИУ-5 входят два насосных агрегата ЛИУ-5 и ЛИУ-3



С 1967 г. промышленность выпускает установки типа ЛИУ-6 (рис. III-10), в них входят насосные агрегаты ЛИУ-5 и ЛИУ-4 (по одному), остальное оборудование аналогично комплекту установки ЛИУ-5.

В практике водопонижения получили распространение три типа иглофильтров, конструкции приемных звеньев которых изображены на рис. III-11.

Рис. III-10. Схема иглофильтровой установки ЛИУ-6А

1 — шланг; 2 — задвижка; 3 — всасывающий рукав; 4 — насосный агрегат; 5 — отверстие для заливки воды в насос; 6 — отверстие для заливки воды в вакуум насос; 7 — отвод; 3 — коллектор; 8 — иглофильтр; 10 — надфильтровая труба; 11 — заглушка

Рис. III-11. Приемное звено иглофильтра

а — с латунной сеткой; б — с капроновой сеткой; в — с керамическим блоком; 1 — надфильтровая труба; 2 — муфта; 3 — сетка; 4 —наружная труба; 5 — внутренняя труба; 6 — наконечник; 7 — седло; 8 — кольцо; 9 — переходная муфта; 10 — стальной крепящий колпачок; 11 — корпус фильтра; 12 — капроновая сетка; 13 — спирали из проволоки диаметром 4 мм; 14 — резиновые прокладки; 15 — шаровой клапан; 16 — муфта-фланец; 17 — резиновые прокладки; 18 — керамические трубки
