ИБП с внешними аккумуляторами

1	PowerMAN Smart 1000	Линейно-интерактивный ИБП с мощностью 1000 ВА/660 Вт, небольшой корпус	9000	Большинство пользователей довольны этой моделью, отмечая удобство и простоту эксплуатации, а также ее мощность.
2	Оптима 7	Мощность 500 Вт, емкость батареи 40 и 100 Ач	23100, 31800	Отзывы пользователей преимущественно положительные, ведь устройство компактное, удобное в транспортировке и позволяет обслуживать несколько приборов одновременно.
3	Оптима 12	Мощность батареи 840 Вт, небольшие габариты, емкость аккумулятора 40 Ач или 100 Ач	25200, 34300	Популярность этой модели обусловливается ее высокой мощностью, а также долговечностью.
4	Новый стандарт 10	Мощность 800 Вт, два аккумулятора	34000-52000	Данное устройство отлично подходит для постоянной эксплуатации в частном доме: его мощности вполне достаточно для поддержания в рабочем состоянии нескольких бытовых приборов.
5	Stark Country 2000 INV	Мощность 1,6 кВт, оффлайн ИБП	30000	Пользователи отмечают довольно большие размеры приспособления, но этот недостаток компенсируется хорошими техническими характеристиками.
6	SinPro 4000-S310	Мощность 3,6 кВт, резервный тип	55000	Небольшие размеры и высокая мощность делают модель максимально удобной в эксплуатации.
7	SinPro 400-S910	Онлайн ИБП с синусоидальной формой выходного напряжения	20000	Эта модель подходит для использования в частном доме: запаса аккумулятора хватает, чтобы техника проработала некоторое время при отключенной электросети.
8	SinPro 300-S510	Мощность 0,3 кВт, резервный источник	15000	Один из лучших вариантов для того, чтобы успеть сохранить всю информацию при отключении электричества.
9	Riello SPН 10 ER	Мощность 9 кВт, резервный тип источника	270000	Популярность этой модели обусловливается ее высокой мощностью и долговечностью.
10	Riello SEP 1000 ER	Мощность 0,8 кВт, форма выходного напряжения – синусоида	29000	Многие люди отдают предпочтение этой модели из-за ее небольших габаритов и улучшенных характеристик.
11	Pulsar IR 6048C 6000 W/48 V 50 A	Мощность 6 кВт, резервный тип	75000	В течение достаточно долгого времени поддерживает работу нескольких приборов, не занимает слишком много места в помещении.
12	Pulsar IR 2012C 2000 W/12 V 65 A	Мощность 2 кВт, резервный источник	30000	Устройство имеет не только привлекательный корпус, но и улучшенные технические характеристики.
13	Pulsar Friend 2KL (2 kVA/1,8 kW)	Мощность 1,8 кВт, тип — онлайн	28000	При необходимости этот прибор можно спрятать в угол, чтобы к нему можно было подключить все нужные приборы, и одновременно устройство не портило дизайн помещения.
14	Pulsar Cobalt 20XL (20 kVA/18 kW)	Мощность 18 кВт	320000	Пользователи отмечают довольно крупные размеры приспособления, однако недостаток компенсируется характеристиками.
15	Luxeon UPS-850ZR	Мощность 0,6 кВт, верхний порог внешнего напряжения — 275 В	9000	Большинство пользователей довольны этой моделью, отмечая удобство и простоту эксплуатации, а также ее мощность.
16	Luxeon UPS-8000ZX	Мощность 4,8 кВт, линейно-интерактивный тип	62400	Данная модель отлично подходит для использования в частном доме: запаса аккумулятора хватает для того, чтобы техника проработала некоторое время при отключенной электросети.
17	Luxeon UPS-500ZY	Мощность 0,3 кВт, линейно-интерактивный ИБП	5800	Люди отмечают крупные размеры приспособления, но этот недостаток компенсируется отличными техническими характеристиками.
18	Luxeon UPS-500T	Мощность 0,3 кВт, линейно-интерактивный тип	6000	Благодаря компактным размерам прибор занимает немного места, удобен при транспортировке.
19	Luxeon UPS-3000ZX	Мощность 1,8 кВт, тип — линейно-интерактивный	22000	Данное устройство отлично подходит для постоянной эксплуатации в частном доме: его мощности вполне достаточно для поддержания в рабочем состоянии нескольких бытовых приборов.
20	LogicPower LPY-W-PSW-5000VA	Мощность 3,5 кВт, линейно-интерактивный тип	45000	Отзывы пользователей преимущественно положительные, ведь устройство компактное, удобное в транспортировке и позволяет обслуживать несколько приборов одновременно.

generatorexperts.ru

ИБП для дома и дачи

ИБП для дома

I. Бесперебойное питание отдельной группы потребителей в доме

Мощность группы до 3кВт. Эти решения оптимальны для защиты ограниченного перечня нагрузок, таких как: газовый котел с насосами, септик, немощный насос скважины, холодильник, домофон, небольшой свет и т.п. Другими словами, мы подключаем на ИБП отдельные автоматы в вашем электрощите (или выводим «бесперебойные» розетки).

ИБП типа off-line – «инверторы». Бесшумные, малое количество внешних аккумуляторов, держат перегрузки..

Stark INV2000 и 2 батареи по 100Ач

BINEOS 3KF и 2 батареи по 200Ач

BINEOS 3KF и 4 батареи по 150Ач

Stark INV2000 и 2 батареи по 100Ач

BINEOS 3KF и 2 батареи по 200Ач

BINEOS 3KF и 4 батареи по 150Ач

ИБП типа on-line – «онлайники». Рекомендуется при плохом и нестабильном напряжении..

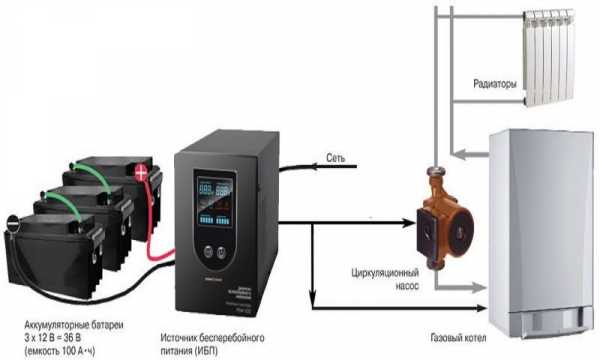

ИБП только для газового котла

Stark 2000 online и 4 батареи по 100Ач

Tieber T3000 + 6 батарей по 100Ач

ИБП только для газового котла

Stark 2000 online и 4 батареи по 100Ач

Tieber T3000 + 6 батарей по 100Ач

Примеры установок

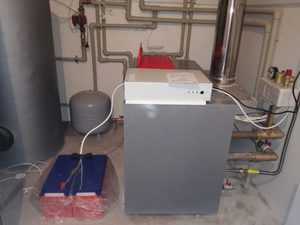

ИБП для газового котла со стеллажем

ИБП Tieber T1000 800Вт / Автономия: ~15ч.

Бюджет: ~ 57т.р. под ключ

Инвертор для группы потребителей

Stark INV 2.4кВт / Автономия: ~20ч.

Бюджет: ~ 82т.р. под ключ

ИБП со стабилизацией напряжения

Stark On-line 2.4кВт / Автономия: ~30ч.

Бюджет: ~ 82т.р. под ключ

Компактная система на дренаж и отопление

BiNeos 2.4кВт/ Автономия: ~10ч.

Бюджет: ~ 130т.р. под ключ

Стабилизаторы на 3-и фазы и инвертор на автоматы

Stark 2,4кВт/ Автономия: ~15ч.

Бюджет: ~ 230т.р. под ключ

Подробнее в блоге

Комплекс: стабилизатор, щит и инвертор

Stark 1.6кВт / Автономия: ~3.5ч.

Бюджет: ~ 120т.р. под ключ

Инвертор на газовый котел, холодильник и свет

Инвертор Stark 2.4кВт / Автономия: ~8ч.

Бюджет: ~ 59т.р. под ключ

Подробнее в блоге

Он-лайник для котла отопления, освещения и ТВ

ИБП Tieber T3000 2.4кВт / Автономия: ~12ч.

Бюджет: ~ 90т.р. под ключ

Подробнее в блоге

ИБП для важной нагрузки с подключением генератора

ИБП Tieber T3000 3.0кВa / Автономия: ~24ч.

Бюджет: ~ 220т.р. под ключ

Подробнее в блоге

II. Бесперебойное питание одной фазы из трех

Мощность группы 4-9кВт. Практика показывает – объединение всех необходимых критичных к наличию электричества потребителей на одну фазу является отличным решением. Это позволяет с одной стороны сохранять высокий уровень комфорта и безопасности в доме, а с другой – не перегружать бесперебойник второстепенной нагрузкой, что обеспечивает выгодную стоимость.

ИБП типа off-line или инверторы

МАП Энергия 4.5/24 и 2 АКБ по 200Ач

МАП Энергия 6.0/48 и 4 АКБ по 200Ач

МАП Энергия 9.0/48 и 8 АКБ по 200Ач

МАП Энергия 4.5/24 и 2 аккумулятора 200Ач

МАП Энергия 6.0/48 и 4 аккумулятора 200Ач

МАП Энергия 9.0/48 и 8 аккумуляторов 200Ач

ИБП типа on-line – «онлайники». С функцией высокоточной стабилизации напряжения

ИБП при наличии генератора

East EA960II и 16 АКБ 40Ач

Stark Country 10000 и 18 АКБ 65Ач

ИБП при наличии генератора

East EA960II LCDH и 16 АКБ 40Ач

Stark Country 10000 и 18 АКБ 65Ач

Примеры установок

Бесперебойник на одну фазу из 3-х

МАП Про 6кВт / Автономия: ~10ч.

Бюджет: ~ 190т.р. с щитом

ИБП со стабилизацией на основную фазу

East 9кВт / Автономия: ~9ч.

Бюджет: ~ 220т.р. под ключ

Инвертор на основную фазу с 8 батареями

МАП Про 9кВт / Автономия: ~20ч.

Бюджет: ~ 270т.р. под ключ

Инвертор на фазу и переборка щита

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 230т.р. под ключ

Инвертор на фазу в деревянном доме

МАП Энергия 4.5кВт / Автономия: ~7ч.

Бюджет: ~ 130т.р. под ключ

Подробнее в блоге

Комплекс: переделка всех щитов и ИБП

Stark On-line 6.0кВa / Автономия: ~10ч.

Бюджет: ~ 240т.р. под ключ

Инвертор на резервную линию в 19″ стойку

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 170т.р. под ключ

Бесперебойное питание видео наблюдения и котла

МАП Про 6кВт / Автономия: ~8ч.

Бюджет: ~ 125т.р. под ключ

Бесперебойник для всего коттеджа

Stark On-line 10кВа / Автономия: ~24ч.

Бюджет: ~ 270т.р. под ключ

Подробнее в блоге

Стандартный инвертор 6кВт на одну фазу

МАП Pro 6.0/48 / Автономия: ~8ч.

Бюджет: ~ 180т.р. под ключ

Инвертор для всего дома с GSM-модулем

МАП Pro 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 205т.р. под ключ

Инвертор для на отельную фазу

МАП Pro 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 195т.р. под ключ

Инвертор на фазу с аккумуляторным шкафом

МАП Pro 6.0/48 / Автономия: ~8ч.

Бюджет: ~ 190т.р. под ключ

III. Бесперебойное питание всех трех фаз

Мощность группы 9-18кВт и выше. Для резервного питания всего дома по трем фазам существует несколько возможных схем: однофазный ИБП с коммутатором фаз (при отключениях электричества автоматика объединяет 3 фазы в одну — АКФ), бесперебойник с 3-х фазным входом и однофазным выходом (3в1) и, конечно, трехфазный ИБП (3в3). Узнайте преимущества каждого из вариантов у наших менеджеров.

Мощные инверторы с подключением на 3 фазы

МАП Энергия 9.0/48 и 4 АКБ 200Ач

МАП Энергия 12.0/48 и 8 АКБ 200Ач

МАП Энергия 12.0/48 и 12 АКБ 200Ач

МАП Энергия 9.0/48 и 4 АКБ 200Ач

МАП Энергия 12.0/48 и 8 АКБ 200Ач

МАП Энергия 12.0/48 и 12 аккумуляторов по 200Ач

Мощные On-line ИБП со стабилизацией напряжения на 3 фазы

Однофазный ИБП и АКФ

ИБП 3в1 и 16 АКБ 40Ач

ИБП 3в3 и 32 АКБ 40Ач

Однофазный ИБП и АКФ

ИБП 3в1 и 16 АКБ 40Ач

ИБП 3в3 и 32 АКБ 40Ач

Примеры установок

Инвертор питает 2 фазы из 3-х

МАП Про 9кВт / Автономия: ~8ч.

Бюджет: ~ 195т.р. под ключ

Трехфазный модульный ИБП для всего дома

ИБП East 9020 20кВа / Автономия: ~24ч.

Бюджет: ~ 550т.р. под ключ

Подробнее в блоге

ИБП с трехфазным входом и однофазным выходом

East 3в1 20кВа / Автономия: ~20ч.

Бюджет: ~ 390т.р. с щитом

Инвертор питает 2 фазы из 3-х

МАП Про 12кВт / Автономия: ~24ч.

Бюджет: ~ 395т.р. под ключ

Трехфазный бесперебойник для загородного коттеджа

ИБП East 9040 40кВа / Автономия: ~24ч.

Бюджет: ~ 860т.р. под ключ

Комплекс: инвертор со стабилизаторами на весь дом

МАП Энергия 9кВт / Автономия: ~7ч.

Бюджет: ~ 390т.р. под ключ

Инвертор для питания всего коттеджа через АКФ

МАП Энергия 9.0/48 / Автономия: ~12ч.

Бюджет: ~ 240т.р. под ключ

Инвертор для питания всего коттеджа через АКФ

МАП Энергия 9.0/48 / Автономия: ~8ч.

Бюджет: ~ 205т.р. под ключ

ИБП со встроенными АКБ

East EA9020 II / Автономия: ~1ч.

Бюджет: ~ 400т.р. под ключ

ИБП 3 в 1

СИПБ 10кВа 3в1 / Автономия: ~9ч.

Бюджет: ~ 280т.р. под ключ

IV. Комплексные решения со стабилизаторами, генераторами, солнечными панелями

Мощность от 6кВт и выше. Огромный опыт и любовь к своему делу позволяет нам решить любую задачу. Стабилизаторы напряжения на весь коттедж и бесперебойник на одну фазу. Автоматизированная система пуска генератора по низкому заряду батарей ИБП. Системы солнечной энергетики. Всё это обычная практика нашей работы.

Примеры комбинированных решений

Стабилизация напряжения для всего дома и инвертор на фазу

Автозапуск генератора по низкому заряду аккумуляторов

Инвертор с солнечными панелями и контроллером заряда

Стабилизация напряжения для всего дома и инвертор на фазу

Автозапуск генератора по низкому заряду аккумуляторов

Инвертор с солнечными панелями и контроллером заряда

Примеры установок

Инвертор на 3 фазы и стабилизаторы

МАП Про 12кВт / Автономия: ~16ч.

Бюджет: ~ 470т.р. под ключ

Подробнее в блоге

Инвертор на фазу и стабилизаторы

МАП Про 12кВт / Автономия: ~8ч.

Бюджет: ~ 280т.р. под ключ

Подробнее в блоге

ИБП для важной нагрузки с подключением генератора

Tieber 2,4кВт / Автономия: ~24ч.

Бюджет: ~ 220т.р. под ключ

Подробнее в блоге

Супер стабилизация по 3-м фазам + инвертор на резерв

МАП Про 9кВт / Автономия: ~10ч.

Бюджет: ~ 330т.р. под ключ

Подробнее в блоге

Питание основной фазы + стабилизация напряжения

МАП Про 9кВт / Автономия: ~16ч.

Бюджет: ~ 450т.р. под ключ

Инвертор с возможностью управления генератором

МАП Dominator 9кВт / Автономия: ~9ч.

Бюджет: ~ 230т.р. под ключ

Бесперебойное питание фазы и замена щита

Stark INV 5000 4кВт / Автономия: ~12ч.

Бюджет: ~ 180т.р. под ключ

Подробнее в блоге

Стабилизаторы на 3-и фазы и инвертор на автоматы

Stark 2,4кВт/ Автономия: ~15ч.

Бюджет: ~ 230т.р. под ключ

Подробнее в блоге

Комплекс: инвертор со стабилизаторами на весь дом

МАП Энергия 9кВт / Автономия: ~7ч.

Бюджет: ~ 390т.р. под ключ

ИБП на фазу и стабилизаторы

МАП Про 9кВт / Автономия: ~16ч.

Бюджет: ~ 390т.р. под ключ

Подробнее в блоге

Калькулятор расчета цены Свернуть

Рассчитайте стоимость системы бесперебойного питания для дома, отметив те потребители, которые должны работать в время отключений электричества. При необходимости, вы можете внести свой расчет по мощностям.

Заказать выезд инженера на объект

В процессе осмотра инженер произведет все необходимые замеры и расчеты, проконсультирует, а затем предложит варианты решения вашей задачи. В качестве бонуса будет произведен аудит вашего электрощита с выдачей рекомендаций. Цена за выезд – 5т.р., но при заключении договора на поставку и монтаж оборудования выезд – бесплатный.

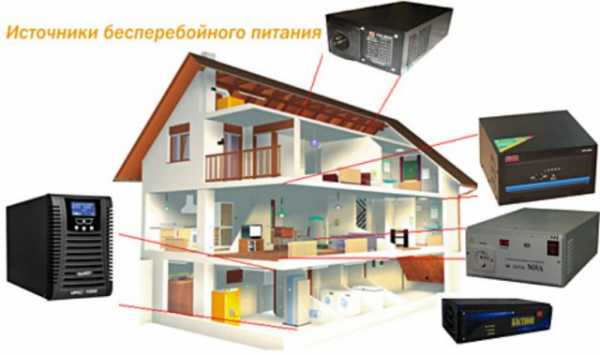

Бесперебойник для дома – это современное и удобное решение на случай отключения электричества, которое обладает рядом преимуществ:

• работает полностью автоматически
• не требует обслуживания
• время переключения на питание от аккумуляторов от 0 до 20мс (ПК, газовый котел не успевают перезагрузиться)
• работает бесшумно
• дополнительно защищает потребителей от проблем с перенапряжениями
• существенно меньше требований к месту монтажа
• можно добиться запаса автономии больше, чем время беспрерывной работы генератора
• возможна интеллектуальная работа с генератором: запуск при низком заряде аккумуляторных батарей

Какие же есть варианты подключений?

I. Однофазное подключение дома

Вариант 1.
Подключение на резервное питание частного дома от аккумулятора отдельных автоматов в щитке, которые питают самые важные потребители, среди которых могут быть:

• система отопления
• насос водоснабжения
• холодильник
• основной свет
• гостиная и т.п.

Вариант 2.
Подключение всего дома. В этом случае, как правило, мощность источника бесперебойного питания подбирается под номинал вводного автомата:

• Автомат 16А — инвертор 3,5-4кВт (например, МАП ПРО 4,5/48)
• 25А — 6кВт (МАП 6.0/48)
• 32А, 40А — 9кВт (МАП 9.0/48)
• 50А — 12кВт (МАП 12.0/48)

Для расчета аккумуляторного банка необходимо определить среднюю нагрузку во время отключений и произвести расчет на нашем калькуляторе. Обычно, для газифицированных домов средняя длительная расчетная нагрузка находится в диапазоне 700-1000Вт.

Видео-обзор инвертора МАП «Энергия»

II. Трехфазное подключение участка

В зависимости от схемы, которую реализовал ваш электрик на участке, распределение по фазам может быть различным.

Вариант 1
Основной дом «сидит» на одной фазе, другие фазы распределены на подсобные помещения, баню, гостевой дом и т.п. В этом случае можно зарезервировать:

• отдельные автоматы в электрощите дома (свет, холодильник, котел и т.п.). Мощность ИБП подбирается по совокупной нагрузке
• всю фазу пропустить через бесперебойник, мощность подбираем по номиналу вводного автомата

Вариант 2
Все три фазы заходят в дом и далее по одной фазе на этаж. На резерв можно подключить:

• отдельные автоматы
• всю фазу (весь этаж)
• две фазы – одна через ИБП, другая через контактор
• 3 фазы через автоматический коммутатор (АКФ), о котором подробнее будет изложено ниже. При использовании АКФ рекомендуемая мощность инвертора — 9кВт и более
• использовать ИБП с трехфазным входом и однофазным выходом (3в1) или трехфазные ИБП/инверторы (3в3)

Вариант 3
Три фазы заходят в дом и равномерно распределяются по всем этажам. В этом случае подключаются на резерв:

• отдельные автоматы, которые выводятся из под общей схемы. Как правило, это одна фаза.
• две фазы – одна через ИБП, другая через контактор
• все 3 фазы с использованием АКФ
• все 3 фазы через ИБП 3в1 или 3в3

Пример монтажа бесперебойника для дома на 2 фазы из 3-х

Автоматический коммутатор фаз или трехфазный ИБП?
При необходимости обеспечить бесперебойным питанием весь коттедж, подключенный по трехфазной схеме можно воспользоваться двумя решениями:

• Автоматический коммутатор фаз. Принцип работы: при наличии центрального напряжения все три фазы транслируются на потребителей. Если случилось отключение, по команде реле контроля напряжения через контактор объединяет все фазы в одну, которая питается от инвертора. Схема исключает возможность короткого замыкания и встречного напряжения на электронном и механическом уровне. Переключение на резерв происходит за доли секунды. Это решение бюджетное и надежное.
• Трехфазный ИБП через двойное преобразование обеспечивает стабилизацию напряжения и переключение на аккумуляторы за 0 секунд, что обеспечивает максимально качественное питание для коттеджа. Решения на базе ИБП 3в1 стартуют от бюджета 250т.р., ИБП 3в3 – от 380т.р.

Бесперебойник 3в1 для всего коттеджа

Трехфазный ИБП для питания всего дома

Дополнительные возможности

Подкачка с аккумулятора — когда не хватает выделенной мощности

Часто в коттеджных поселках приходится иметь дело с ограничением мощности, выделенной на участок, которая, например, может составлять 6кВт по 3 фазам (автомат на 10А), т.е. 2кВт на фазу. При превышении нагрузки происходит отключение питания дома (выбивает вводной автомат или срабатывает автоматический ограничитель), что приводит к дискомфорту проживания. Покупка дополнительной мощности может обернуться серьезными финансовыми затратами. Здесь на помощь может придти гибридный инвертор, который способен добавлять/»подкачивать» необходимую мощность с аккумуляторов в пик потребления, не допуская срабатывания вводного автомата.

Работа с генератором

В случае, если вы сталкиваетесь с отключениями электричества на длительное время (от 12 часов и более) или вы проектируете автономное электропитание, можно рассмотреть систему резервного электроснабжения и бесперебойного питание дома в совокупности с генератором . Тут возможны два варианта:

• Автоматический запуск генератора в случае, если заряд на аккумуляторах близок к минимальному: МАП даст сигнал на запуск электростанции и заглушит её, когда заряд АКБ закончится.
• Ручной запуск генератора. При минимальном заряде АКБ, при соответствующих настройках, МАП начинает издавать звуковые сигналы. Вы запускаете электростанцию и переключаете реверсный рубильник – питание пошло на инвертор, который продолжает питать ваш дом и параллельно зарядит АКБ.

Пример установки бесперебойника для загородного коттеджа

Комплексные решения по электрике

В нашей работе мы часто сталкиваемся с проблемами в электрике и электроснабжении частных коттеджей, которые требуют комплексного подхода. К таким проблемам можно отнести: периодические отключения электричества, нестабильное напряжение, некорректно сделанная электрика.

Периодические отключения электричества

Обладая большим опытом реализации проектов по бесперебойному питанию как для частных домов, так и для различных отраслей промышленности и медицины, мы предложим самое оптимальное решения для вас под заданный бюджет. Отключения электричества больше не будут доставлять дискомфорт.

Нестабильное напряжение

Напряжение может быть пониженным, повышенным, плавающим, скачущим – для каждого из этих случаев следует использовать правильно подобранные стабилизаторы напряжения, чтобы надежно устранить проблему. На российском рынки представлено несколько технологий и десятки различных марок стабилизаторов, которые можно купить по различным ценам. Наши специалисты помогут подобрать и квалифицированно установить оборудование.

Какие стабилизаторы напряжения для дома лучше? Читайте в нашем блоге

Электрика

Электрика в доме, которая сделана с серьезными нарушениями, может привести к пожарам, поражениям током, выходу бытовых приборов и электроники из строя. Часто в электрощите стоят просто морально и физически устаревшие автоматы, УЗО и дифы. В соответствии с нормативами и стандартами (ПУЭ 7, ГОСТ, СНиП и проч.) мы осуществляем сборку и переборку щитов. При вашем желании, мы можем уставить различную автоматику, мониторинг напряжения и нагрузки, сделать подготовку под монтаж генератора и т.д.

Купите ИБП для дома на длительное время автономной работы по лучшей цене с профессиональным монтажем по Москве, Московской области и всей России.

Дополнительная информация в нашем блоге:

tok-shop.ru

ИБП для дома | Источники бесперебойного питания для частного дома

Особенности бесперебойных источников питания для дома

Для создания бесперебойной подачи электроэнергии и организации высокоэффективной отопительной системы необходимо купить для дома ИБП (источник бесперебойного питания для дома). Существует несколько видов блоков бесперебойного питания для дома, которые отличаются по своей работе.

Назначение ИБП для дома

Главным предназначением ИБП для дома принято считать снабжение электроэнергией жилых помещений при выключении или аварийном обесточивании центральной линии. При поступлении вольтажа на главную сетевую линию ИБП для частного дома в автоматическом режиме подаст электропитание снова, электроснабжение может происходить всех потребителей или выборочно. Данные устройства бесперебойного питания для дома оснащены специальной защитой от колебаний напряжения в сети и позволяют его стабилизировать.

Виды ИБП для дома

1. Резервный источник бесперебойного питания для дома – цена устройства отличается доступностью. Гарантирована высокая эффективность, но теплоотдача маленькая. К недочетам относят замедленное переключение с электросети на батарею, низкокачественные входные и выходные фильтры от помех, отключение электропитания при небольших скачках напряжения.
2. Линейно-интерактивный источник БП – переключение быстрое с автоматическим режимом регулирования напряжения в сети. Такой бесперебойник для дома купить можно уже по более высокой цене, поскольку все его блоки и узлы выполнены из качественного материала.
3. Онлайн UPS – наиболее дорогостоящий вид бесперебойного питания. Используется на важных объектах в промышленности, где требуется особое качество подачи электропитания. Переключение с блоков питания происходит моментально.

Особенности источников бесперебойного питания для дома

Все источники бесперебойного питания для дома различаются по типу исполнения.

Если ИБП маломощный, то маленькие аккумуляторы находятся вместе с инвертором и зарядным устройством. Преимуществом моделей является малогабаритность и мобильность, а недостатком – замена батарей нужно производить на аналогичные, которые редко встречаются в продаже.

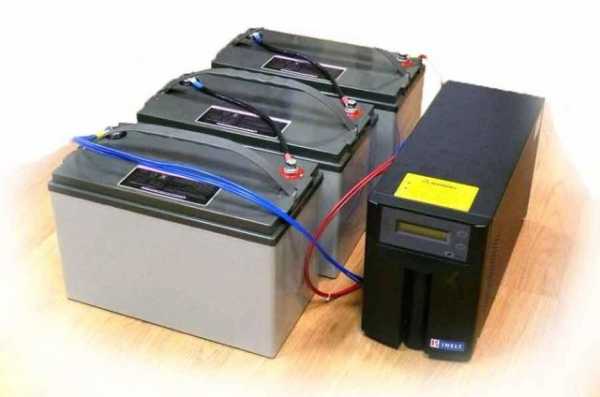

ИБП с внешним аккумулятором – батареи можно легко переместить в помещение с неизменной температурой, поскольку АКБ не выдерживают температурных колебаний.

Устройство ИБП для частного дома

Все источники бесперебойного питания для частного дома содержат в себе определенные блоки:

• входной фильтр;
• батареи от аккумулятора;
• электрический выпрямитель;
• заряжающее устройство;
• инвертор;
• корпус;
• контролирующие приборы;
• коммутирующие соединители;
• выходные цепи БП.

Принцип действия

Работа бесперебойного источника питания для дома заключается в таких действиях:

• с помощью выпрямителя сетевое напряжение преобразуется в переменное;
• преобразованный постоянный ток применяется для аккумуляторной зарядки и инверторного питания;
• выпрямитель подзаряжает батареи, питающие инвертор при выключении;
• инвертор подает в электросеть напряжение в 220В.

Критерии выбора ИБП для дома

Для того чтобы правильно выбрать бесперебойное питание для частного дома необходимо сложить всю мощность, используемых приборов и прибавить 20%. Так можно получить максимальную потребляемую мощность. Даже если не все бытовые приборы одновременно включаются, все равно лучше подбирать бесперебойники для дома с запасом на будущее.

Бесперебойники для котлов

Когда в доме установлен ИБП на все потребители, то необязательно приобретать отдельный бесперебойник для котла. Цена ИБП довольно высокая, поэтому не все могут купить бесперебойник для дома. В таких случаях можно приобрести ИБП специально для газового котла. При покупке необходимо следовать вышеизложенным критериям, а также уделить внимание на потребляемую котлом и насосами мощность.

Смотрите также:

Промышленные ИБП

Особенности инверторов бесперебойного питания для дома

Для чего нужен бесперебойник для квартиры?

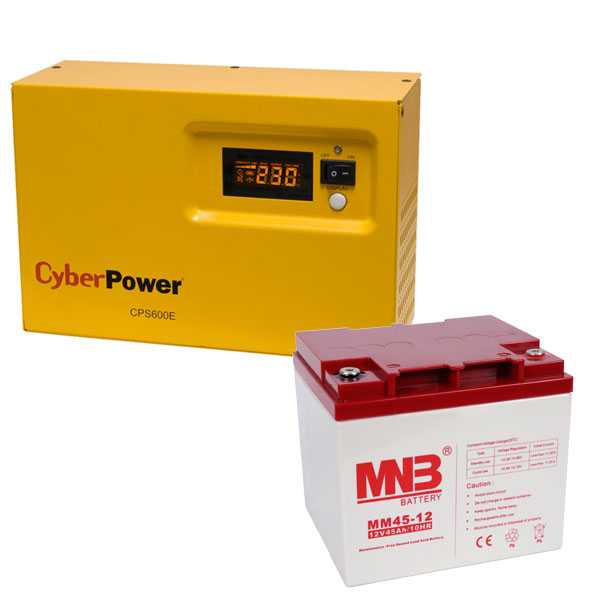

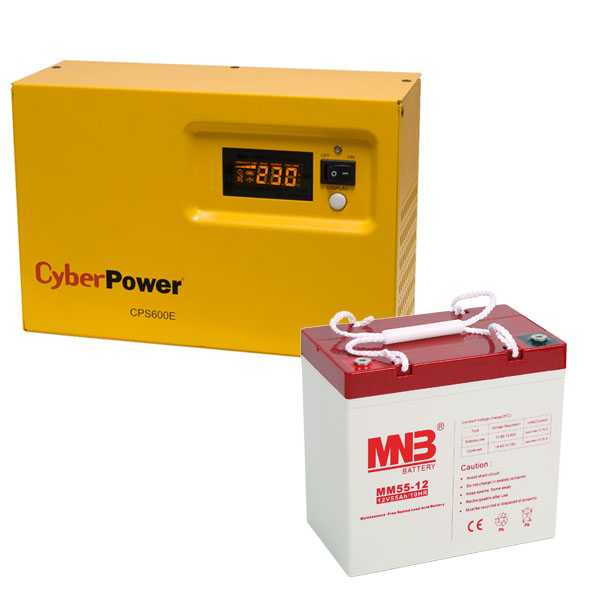

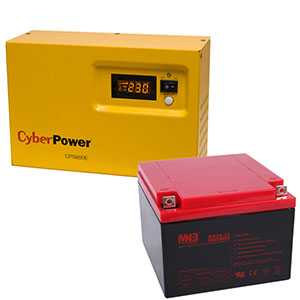

Комплект CyberPower CPS600E (инвертор + АКБ 26 А/ч + провода) Технические характеристики Модель CPS 600 E Мощность (ВА / Вт) 600В…	Комплект CyberPower CPS600E (инвертор + АКБ 38 А/ч + провода)   Технические характеристики Модель CPS 600 E Мощность (ВА /…	Комплект CyberPower CPS600E (инвертор + АКБ 45 А/ч + провода) Технические характеристики Модель CPS 600 E Мощность (ВА / Вт) 600В…

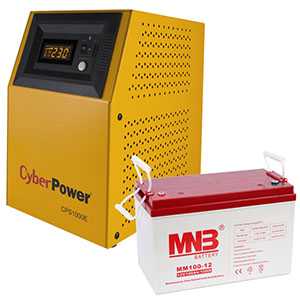

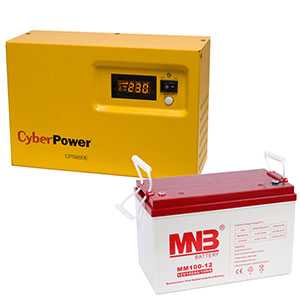

Комплект CyberPower CPS 600 E (инвертор+АКБ 100 А/ч+провода) Технические характеристики Модель CPS 600 E Мощность (ВА / Вт) 600ВА…	Комплект CyberPower CPS 1000 E (инвертор+АКБ 100 А/ч+провода) Технические характеристики Модель CPS 1000 E Мощность (ВА / Вт) 100…	Комплект CyberPower CPS1000E (инвертор + 2 АКБ 100 А/ч + провода) Технические характеристики Модель CPS 1000 E Мощность (ВА / Вт) …

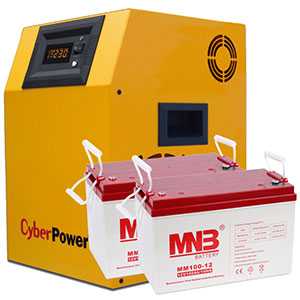

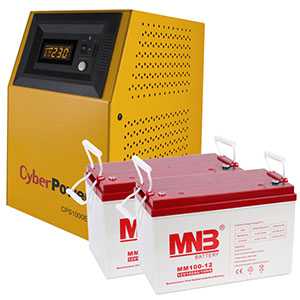

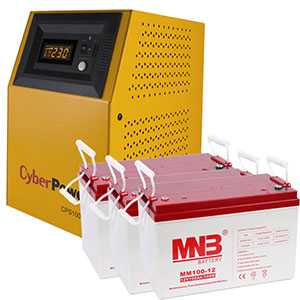

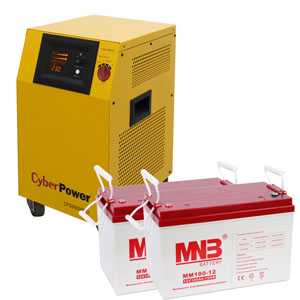

Комплект CyberPower CPS1000E (инвертор + 3 АКБ 100 А/ч + провода) Технические характеристики Модель CPS 1000 E Мощность (ВА / Вт) …	Комплект CyberPower CPS 1500 PIE (инвертор, 2xАКБ 100Ач, провода) Технические характеристики Модель CPS 1500 PIE Мощность (ВА / Вт…	Комплект CyberPower CPS 3500 PRO (инвертор, 2хАКБ 100Ач, провода) Технические характеристики Модели CPS 3500 PRO Мощность (ВА / Вт…

cyberpowersystem.ru

Как выбрать ИБП для дома по мощности и времени работы от АКБ

В наше время без электроэнергии невозможно представить жизнь цивилизованного человека. И если вдруг в розетках пропадает напряжение, то жизнь останавливается. Разряжаются мобильные телефоны, планшеты и ноутбуки, гаснет стационарный ПК, нет горячей воды в кране, а холодильник, наоборот, начинает нагреваться. Решением этой проблемы является ИБП для дома. О том, как сделать выбор ИБП по мощности и времени рассказывается в этой статье.

Виды ИБП для дома и дачи

Есть разные способы сохранить электропитание в розетках. Они отличаются по стоимости, скорости включения и продолжительности автономной работы:

1. источник бесперебойного питания (ИБП). Небольших размеров, устанавливается в помещении. Требуется постоянное подключение к сети 220V для подзарядки аккумуляторов. Переключает электроприборы на автономное питание в течении нескольких миллисекунд, но для работы в течении длительного времени необходимы аккумуляторы стоимостью, сравнимой с портативным генератором. Для подключения насосов, в том числе и в системе отопления, холодильников и других электродвигателей требуется 10-кратный запас мощности и правильная синусоида, что намного удорожает прибор. Лучше всего использовать при кратковременных перебоях в электроснабжении. При этом холодильник, электрический бойлер, стиральная машина и электроплита остаются без напряжения.
2. портативный (переносной) генератор. Обеспечивает длительную автономную работу, не требует обслуживания или подзарядки аккумуляторов (при ручном запуске двигателя). Сильно шумит и выбрасывает в воздух выхлопные газы, поэтому устанавливается в подсобном помещении или на улице. Двигатель необходимо обслуживать через 500 часов работы. Для запуска необходимо время. Целесообразно использовать на даче или в домах, в которых отсутствует подключение к электросети.
3. совместное использование ИБП и портативного генератора. В этом случае при исчезновении напряжения в электросети, ИБП обеспечивает питание самых необходимых электроприборов — компьютера, телевизора, аварийного освещения (в коридоре, туалете, бра в комнате) и обеспечивает запуск генератора — освещает место его установки и при автоматическом запуске подает на него питание. Это происходит через заранее установленное время, которое зависит от емкости аккумуляторов ИБП.

В этой статье рассказывается о том, как выбрать источник бесперебойного питания (ИБП) для дома. О переносных (портативных) генераторах мы расскажем в статье «Генератор для дома и дачи«.

Типы ИБП

Внешне все источники похожи друг на друга и используются одинаково. Это пластмассовая коробка, на которой установлена одна или несколько розеток. В них включаются электроприборы, нуждающиеся в защите от исчезновения напряжения, и из которой выходит шнур с вилкой для подачи напряжения на прибор.

В зависимости от мощности и конструкции могут оснащаться разными индикаторами или вольтметром. Имеют встроенный или внешний, а иногда оба, аккумулятора.

При исчезновении напряжения прибор питает розетки, установленные на корпусе, от аккумулятора. После его разрядки ИБП отключается.

Мощные ИБП иногда имеют встроенный вентилятор (кулер).

Отличия ИБП  по принципу действия

Все источники бесперебойного питания делятся на три группы

1. off-line.  Самые простые и дешевые приборы. Предназначены для не очень ответственного и бытового оборудования. Время срабатывания от 4 до 10 миллисекунд.
2. line interactive (линейно-интерактивные). Отличаются от off-line наличием встроенного стабилизатора. Дороже, чем ИБП off-line, но более бережно относятся к аккумулятору. Время срабатывания 2-5 миллисекунд. Это оптимальный выбор ИБП для дома.
3. online, double-conversion (двойного преобразования). Время срабатывания — нулевое. Самые дорогие, но обеспечивают наилучшую защиту.

Подробнее о типах ИБП, их предназначении и отличиях будет рассказано в статье «Типы ИБП«.

Различия по форме синусоиды

ИБП могут выдавать как ступенчатую (аппроксимированную), так и чистую синусоиду. Последние дороже, но только через них можно запитать холодильник или котел отопления со встроенным насосом. Электродвигатели переменного тока плохо работают при нарушениях формы синусоиды.

Если вы планируете подключать только освещение, компьютерную технику или другую с импульсными блоками питания, то можно выбрать более дешевые ИБП. В импульсных блоках питания входящее напряжение выпрямляется и в схему поступает постоянное напряжение 220V. В этом случае форма синусоиды не имеет значения.

Выбор ИБП по мощности

Мощность ИБП зависит от электроприборов, которые вы хотите к нему подключить. Если отсутствие электроотопления, электроплиты или бойлера в течение 10-20 минут обычно не является проблемой, то без освещения или телевизора обойтись трудно. Поэтому мощные электроприборы, в том числе розетки для фена в ванной, стиральные и посудомоечные машины, а также пылесос подключают без ИБП. Для них прокладывают отдельную линию. Или, наоборот, для компьютера, телевизора и нескольких лампочек аварийного освещения прокладывается отдельный провод. Этого времени хватит, чтобы запустить портативный генератор.

Если генератора нет, и установка его не планируется, то к ИБП нужно подключать также газовый котел отопления и холодильник. Электроотопление, бойлер и другие мощные нагрузки увеличивают необходимую мощность ИБП, а также емкость аккумуляторов для длительной работы настолько, что выгоднее окажется приобрести портативный генератор.

Подбор ИБП по мощности

Мощность ИБП должна равняться сумме мощности всех электроприборов. Для холодильника учитывают пусковую мощность (пусковой ток) компрессора, которая в 10 раз больше указанной в паспорте. Она нужна в течение нескольких секунд при включении, но если мощность ИБП окажется недостаточной,  то он просто отключится. Кроме этого нужно взять 30% запаса. Во многих ИБП указана пиковая мощность. Она должна быть не меньше пусковой электроприборов.

Пример расчета

Нужно подключит 5 светодиодных ламп по 10Вт каждая, телевизор, мощностью 45Вт, компьютер с блоком питания на 450Вт, холодильник мощностью 300Вт и пусковой мощностью в 10 раз больше, то есть 3000Вт и газовый котел мощностью 120Вт, из них насос мощностью 60Вт и пусковой мощностью 600Вт.

Общая мощность всех электроприборов 3695Вт. Необходимо также дополнительно 30% запаса мощности. Получаем 4803,5 Вт и выбираем ближайшее большее значение.

Если же не подключать к ИБП холодильник, то общая мощность будет на 3кВт (пусковая мощность холодильника)  меньше, всего 803,5Вт. Можно выбрать ИБП мощностью 800Вт.

Это вполне допустимое решение. За несколько часов холодильник разморозиться не успеет, а емкость аккумуляторов, необходимая на время устранения большой аварии, которое может длиться несколько суток, будет слишком велика. Они будут занимать много места, и стоить дороже портативного генератора с запасом топлива.

Выбор аккумуляторов

Аккумуляторы в ИБП используются внутренние, внешние и комбинированные.

ИБП с внутренними аккумуляторами рассчитаны на 10-20 минут непрерывной работы.

Внешние аккумуляторы дают возможность работы в течение нескольких часов. Кроме того, срок службы аккумуляторов меньше, чем срок работы самого ИБП. Внешние аккумуляторы проще заменить при необходимости.

Необходимую емкость батарей проще всего определить по таблицам или калькулятору на сайте производителя. Непосредственный расчет слишком сложный, необходимо учесть КПД, реактивную мощность и другие факторы.

Использование автомобильных аккумуляторов не рекомендуется. Они, в отличие от специальных, не герметичные, за исключением необслуживаемых. При работе в воздух выделяются пары кислоты, водород и кислород. Это недопустимо для закрытых, а тем более жилых помещений. Однако много специалистов подключают автомобильные аккумуляторы и они прекрасно работают. Это  зависит от типа ИБП и встроенных аккумуляторов. Иногда автомобильные батареи заряжают отдельным зарядным устройством и необходимо следить за уровнем заряда. При хранении в отключенном состоянии происходит саморазряд аккумулятора и через некоторое время ИБП не сможет работать. Потребуется предварительная зарядка. Кроме того, хранение в разряженном состоянии вредно для аккумулятора.

Подключение котлов к ИБП (сквозной ноль)

Газовые котлы нуждаются в постоянном подключении к нулевому проводу и через него к заземлению. Без этого во многих котлах не работает датчик горения. Для обеспечения его работы необходимо соединить нулевой провод на выходе ИБП и сети 220V. На выходе из ИБП ноль берется произвольно, он не связан с нулем сети, и помечается в розетке. Лучше выбрать тот провод, который является нулевым при работе от сети, если ИБП типа off-line или line-interaktive. В ИБП onn-line гальваническая связь между входом и выходом отсутствует. Для обеспечения работы котла при обрыве ноля на линии или отключенном автомате, резистором 1-10мОм соединяют нулевой провод с заземлением. Ток, идущий через этот резистор недостаточен для срабатывания УЗО.

Автомобильные инверторы как ИБП

Есть класс приборов, специально предназначенных для использования автомобильных аккумуляторов. С их помощью можно сделать ИБП для дома и дачи своими руками. Это инверторы 12-220V. Самые простые модели подключаются в гнездо прикуривателя и имеют аппроксимированную синусоиду. Через него можно подключить ноутбук, ЖК телевизор, маленький бескомпрессорный холодильник или маломощный кипятильник. Их стоит брать с собой при выездах на природу или на дачу. Аккумулятор можно использовать установленный на машине, но при глубокой разрядке автомобиль не заведется. Впрочем, его можно подзарядить от двигателя.

Более сложные приборы имеют чистую синусоиду, встроенную зарядку и автоматически включаются при пропадании напряжения в розетках.  Такие инверторы фактически являются обычными ИБП off-line с внешними аккумуляторами. Единственное отличие в том, что производители ИБП настаивают на использовании специальных аккумуляторов, а инверторы рассчитаны на использование обычных автомобильных.

В любом случае, ни инверторы, ни ИБП не рассчитаны на длительное питание мощных нагрузок. Для этого существуют портативные генераторы. О них мы расскажем в статье «Генератор для дома и дачи«.

stroymasterok.com

Бесперебойник с автомобильным аккумулятором

Современные надежные и недорогие источники бесперебойного питания (ИБП) все же не лишены некоторых недостатков. Малая емкость штатной аккумуляторной батареи совместно с небольшим сроком ее службы и дороговизной замены заставляет задуматься над использованием альтернативной АКБ. Наиболее полно в розничной сети представлены автомобильные стартерные батареи, так что система из бесперебойника с автомобильным аккумулятором при ее привлекательной цене и большой емкости может на порядок превзойти специализированные решения.

Преимущества и недостатки

Источники бесперебойного питания спроектированы грамотными инженерами, опыт производства безопасных и компактных ИБП накоплен у десятка авторитетных компаний. Представленные на рынке изделия оптимально сбалансированы по потребительским параметрам: мощности, весу, цене, сроку службы. Следовательно, улучшение какого-либо узла может привести к ухудшению общего удобства использования, будьте к этому готовы.

Замена батареи, предусмотренной изготовителем, на автомобильную батарею большой емкости ожидаемо приведет к увеличению времени работы подключенной нагрузки. Однако придется выделить дополнительное место для размещения большой и тяжелой АКБ, обеспечить условия ее эксплуатации и заряда, выполнять работы по обслуживанию системы.

Потребуется также продумать варианты размещения соединительных проводов, не нарушающие дизайн интерьера.

Перечень оборудования и материалов

Рекомендуем заранее приобрести все комплектующие для замены, в этом случае процедуру можно провести за минимальное время. Вам понадобятся:

• Источник бесперебойного питания;
• Обслуживаемая кислотно-свинцовая стартерная аккумуляторная батарея;
• Желательно приобрести аккумуляторный ящик под размер батареи;
• Провод соединительный гибкий, сечением не менее 4 кв. мм;
• Клеммы для присоединения проводов к аккумулятору и источнику, разъемы для подключения вентиляторов к аккумулятору;
• Вентиляторы охлаждения ИБП с питанием 12 В, рекомендуется две штуки —  приточный и вытяжной.

Перед покупкой оборудования внимательно изучите характеристики вашего ИБП, от номинального напряжения его батареи будут зависеть параметры и количество всех остальных элементов схемы.

Дополнительное охлаждение ИБП потребуется в связи с увеличением времени работы трансформатора на заряд батареи большой емкости. Возможно, дополнительно потребуется изготовление вентиляционных отверстий в корпусе источника.

Способ прокладки соединительных проводов выбирайте по кратчайшему расстоянию, в случае увеличения длины провода придется увеличить его сечение.

Выбор аккумуляторной батареи

До установки АКБ необходимо прояснить ряд особенностей, которые будут сопутствовать нестандартным условиям ее применения:

• Срок службы АКБ. По сравнению с типовым использованием в машине, в схеме работы с ИБП срок службы батареи несколько сократится. Это обусловлено различиями в конструкции аккумуляторных банок. Тем не менее, при большей стоимости время работы штатной батареи источника сопоставимо со временем работы автомобильной АКБ.
• Полный разряд АКБ. Автомобильные аккумуляторы не допускают полного разряда, а в работе с ИБП это вполне может случиться. Решением проблемы должна стать настройка источника питания, при которой он отключится при падении заряда до 20-25% от полной емкости.
• Испарения кислоты и водорода. Принцип действия аккумуляторных батарей предусматривает выделение в воздух водорода и паров кислот. Данное условие характерно, кстати, и для батарей, идущих в комплекте с ИБП. Многочисленные замеры показывают, что количество кислоты и водорода, полученное в процессе работы и заряда АКБ от источника бесперебойного питания, ничтожно и не представляет вреда для человека при соблюдении техники безопасности.
• Взрывоопасность. При работе и заряде ИБП концентрация водорода в объеме стандартного помещения не достигает опасного отношения к кислороду, поэтому взрывоопасной смеси не возникнет.

Практический пример

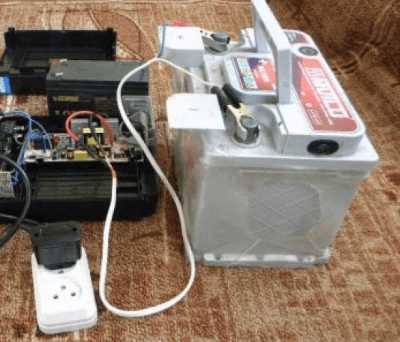

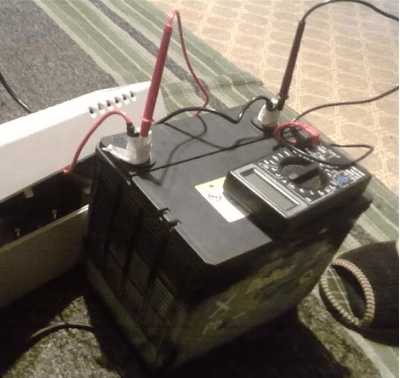

Собрать собственную систему бесперебойного питания большой емкости с использованием автомобильного аккумулятора поможет следующая небольшая пошаговая инструкция. В качестве примера взят самый распространенный ИБП линейки Back-UPS производства APC.

Рабочее напряжение батареи составляет 12 В постоянного тока.

При производстве работ соблюдайте правила безопасности для электроустановок! Все работы проводите на отключенных от сети устройствах!

1. Отсоедините штатную аккумуляторную батарею источника бесперебойного питания, и если она исправна, ее можно использовать в дальнейшем.
2. Очистите от загрязнений и полностью зарядите автомобильную аккумуляторную батарею. Проверьте уровень электролита, при необходимости долейте дистиллированную воду. Снимите заливные пробки, прикройте их декоративным кожухом, не препятствующим газообмену. Примите меры по предотвращению опрокидывания батареи, надежно закрепив ее или установив в специальный ящик.
3. Провода необходимой длины нужно оконцевать соответствующими клеммами. Для проводов большого сечения применяйте обжимные клещи.

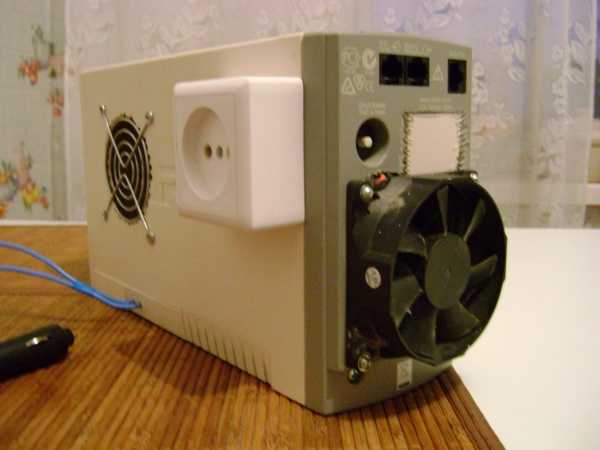

4. Установите вентиляторы дополнительного охлаждения на корпус ИБП, предварительно просверлив вентиляционные отверстия. Рекомендуется использовать два вентилятора — на приток и на вытяжку воздуха. Электропитание системы охлаждения выполняется от проводов аккумулятора через разъемы.
5. Разместите ИБП и автомобильную АКБ на рабочих местах. Уложите провода в кабелепровод. Обязательно убедитесь, что вентиляционные отверстия не заблокированы посторонними предметами или стенками мебели.
6. Соблюдая полярность, подключите провода к ИБП, затем к батарее. При подключении к батарее первым присоединяйте плюсовой провод.
7. Подключите нагрузку к ИБП, включите ИБП в сеть. Настройте бесперебойник так, чтобы он отключался при падении заряда до 20-25% от полного.

Сборка схемы закончена.
Полезным будет посмотреть следующее видео на эту тему

Техника безопасности

При сборке схемы и эксплуатации соблюдайте правила работы с электрическими устройствами. Убедитесь, что электрические провода уложены в кабелепровод (короб, труба) и надежно закреплены.

При заряде батареи не допускайте образования искры или открытого огня рядом с батареей, не забудьте снять заливные пробки. Всегда первым отсоединяйте отрицательный полюс, затем положительный.

Не допускайте попадания металлических предметов на клеммы аккумулятора.

Электролит батареи содержит кислоту и крайне ядовит. Не допускайте выплескивания электролита из АКБ, надежно закрепите батарею на рабочем месте. После снятия заливных пробок будьте особенно внимательны, при попадании электролита на кожу промойте ее большим количеством воды, обратитесь к врачу.

Техническое обслуживание

Периодичность и состав обслуживания собранной схемы не сложнее аналогичного для автомобильного АКБ.

Регулярно проводите осмотр и очистку всех элементов системы, предварительно отключив их от сети.

Периодически контролируйте уровень электролита в АКБ, при необходимости долейте дистиллированную воду.

Заключение

Значительно повысить время работы ответственных электропотребителей при отсутствии основной сети поможет несложная и недорогая система бесперебойного питания на основе стандартного ИБП и автомобильного аккумулятора.

Соблюдая простые правила безопасности и условия эксплуатации, с предложенной схемой можно добиться весьма хороших результатов, и вопрос «Можно ли к бесперебойнику подключить автомобильный аккумулятор?» не вызовет сомнений.

generatorexperts.ru

советы по выбору ИБП с внешним аккумулятором

Резервные источники питания необходимы при эксплуатации устройств, которые нежелательно подвергать отключению. К одному из таких типов приборов относится газовый котёл. Если пропадает электроэнергия, вместе с ней отключается отопление и радиаторные батареи остывают. Понадобятся дополнительные затраты энергии и времени, чтобы помещение набрало оптимальную температуру вновь. Избежать этого можно, если использовать бесперебойник для котла отопления.

Виды и принцип работы

Источник бесперебойного питания (ИБП) — это устройство, предназначенное для обеспечения подключённой к нему нагрузки электроэнергией даже в случае пропадания её в электрической сети. Принцип действия прибора основан на способности работать в двух режимах: прямом и автономном.

Если напряжение в электрической сети находится в пределе 205−235 вольт ИБП работает в режиме ретранслятора. Как только напряжение выходит из-за допустимых границ, устройство отключает входную цепь, а нагрузка запитывается от резервного источника питания. В качестве его чаще всего используются аккумуляторные батареи.

Таким образом, ИБП по своей сути является инвертором с зарядным устройством. Когда есть напряжение в сети, одновременно происходит питание нагрузки и подзарядка аккумуляторных батарей. Но если напряжение 220 вольт на входе пропадает, он мгновенно переключается на работу от аккумуляторов. Так как для блока питания котла нужно переменное напряжение 220 вольт, а на аккумуляторе оно постоянное, то для получения нужной формы сигнала и используется инвертор.

Устройство резервного питания

Устройства бесперебойного питания (УПС) выпускают в различных исполнениях и видах, но основные узлы во всех моделях одни и те же. Принцип действия же зависит от конструктивного типа изделия, но основные его положения следующие: напряжение переменной величины через выпрямительный блок преобразуется в постоянное, после чего понижается до необходимого значения для заряда аккумуляторных батарей.

В случае переключения на автономный режим цепь заряда отключается, а напряжение с батареи начинает поступать на инвертор. Он преобразует постоянный сигнал в переменный, который затем повышается до 220 вольт и подаётся на выход ИБП.

Поэтому выделяют следующие блоки:

1. Входной фильтр. В устройстве обычно используется фильтр простейшего типа, состоящий из катушки и конденсаторов. Его назначение не допускать проникновение помех в электрическую сеть и сглаживать колебания частотного преобразователя.
2. Выпрямитель. В ИБП используется двуполупериодная схема. Она состоит из четырёх полупроводниковых диодов, включённых мостом и сглаживающих сигнал электролитического конденсатора, рассчитанного на напряжение 450 вольт.
3. Зарядное. В его состав входит преобразователь и контроллер заряда, обеспечивающие нужные параметры для накопления аккумулятором энергии.
4. Инвертор. Преобразует ток постоянной величины в переменный, изменяя при этом и уровень напряжения. То есть фактически это генератор сигнала. Сгенерированные им импульсы поступают на трансформатор, с которого уже и подводятся к нагрузке.
5. Коммутирование. Предназначено для переключения режимов работы ИБП. В качестве переключателей используются быстродействующие реле или полевые транзисторы, работающие в ключевом режиме.
6. Выходной фильтр. Состоит из индуктивностей и конденсаторов. Его задача — очистить выходной сигнал от паразитных гармоник, чтобы приблизить форму сигнала к синусоиде.

Типы приборов

Все УПС делятся на три большие группы. Поэтому при выборе ИБП для газового котла с аккумулятором в первую очередь необходимо подобрать правильный его тип. Связанно это с тем, что электроника, применяемая в нагревательных устройствах, чувствительна к форме и качеству сигнала. Из-за того, что бесперебойник выполняет преобразование сигнала не все его типы могут обеспечить на выходе чистую синусоиду.

Существует три типа устройств бесперебойного питания:

1. Off-line (резервный). Это самый простой из всех типов приборов и, соответственно, дешёвый. Характеризуется при работе от батареи формой выходного сигнала далёкой от синусоиды. Не имеет возможности корректировать частоту и стабилизировать напряжение. Переключение из одного режима работы в другой происходит порядка шести миллисекунд. Из его достоинств выделяют: бесшумность и малый нагрев. Основное назначение этого типа — использование в компьютерных системах домашнего уровня. В системах отопления этот вид УПС не применяется.
2. Line-Interactive (линейно-интерактивный). Улучшенный тип резервного бесперебойника из-за включения в его схему стабилизатора напряжения. Стабилизация сигнала происходит ступенчатым образом с помощью автотрансформатора. Выходной сигнал приближен к синусоидальному виду, но также существуют модели с трапецеидальной и прямоугольной его формой. Характеризуется приемлемым временем переключения режимов работы. Имеет высокий коэффициент полезного действия. Но из-за применения в схеме классического вида трансформатора для подключения к этому типу ИБП мощных устройств приходится увеличивать частоту сигнала. А такой подход делает его применение нежелательным совместно с отопительными системами.
3. On-line (с двойным преобразованием). В основе работы используется двойное преобразование сигнала. Сначала переменный ток преобразуется в постоянный, а затем снова в переменный. Схема работы этого устройства построена так, что аккумуляторные батареи включены постоянно. Поэтому при пропадании входного сигнала устройству нет надобности переключаться в другой режим работы. Главное достоинство этого типа — чистая синусоидальная форма выходного сигнала. Кроме этого, к достоинствам относят возможность корректировки как напряжения, так и частоты. То есть он может выполнять функции полноценного стабилизатора. Недостатки заключаются в невысоком КПД, не превышающем 94%, шумности и ощутимом нагреве. Цена на такие устройства в 2−3 раза выше, чем на предыдущие типы. Но при этом такой источник бесперебойного питания для котлов отопления будет самым лучшим вариантом.

Критерии выбора

При выборе необходимо обратить внимание на мощность УПС планируемого к покупке и время его автономной работы. Современные котлы в обязательном порядке комплектуются насосом, а мощные модели, дающие тепло более 25 кВт, даже несколькими.

Нагревательный прибор при нормальном режиме своей работы с одним нагнетающим устройством потребляет около 150 Вт энергии. Поэтому с учётом общепринятых рекомендаций, что мощность ИБП должна превышать предельное значение потребления котла на 25−30%, понадобится бесперебойник на 250−300 Вт. Соответственно, если в котле используется два насоса, то мощность УПС уже должна составлять около 400−500 Вт.

Время автономной работы зависит от типа и количества используемых аккумуляторных батарей, а также от мощности котла. Если происходят только кратковременные отключения энергии, то внимание следует обратить на модели с двумя аккумуляторами с ёмкостью не менее 30 ампер-часов. Это позволит при потребляемой мощности порядка 150 Вт проработать устройству без питания от электросети в течение 10 минут. А если пропадание электроэнергии бывает довольно часто и на продолжительное время, то тут лучшим выходом будет приобрести бесперебойник для котла с внешним аккумулятором.

Расчёт времени автономного питания можно провести по следующей формуле: T = C * Ub / Pk, где:

• C — ёмкость батарей, A/h.
• Ub — напряжение батарей, В.
• Рk — мощность обогревательного котла, ВА.

Для перевода электрической мощности из Ватт в вольт-амперы (ВА) нужно Ватты разделить на 0,7.

Но при этом следует знать, что хоть и не существует специальных аккумуляторов для ИБП, какую-либо батарею подключить к нему будет неправильно.

Связано это с тем, что он должен не только подходить по напряжению, но и позволять зарядному устройству зарядить его в приемлемые сроки. Ведь чем больше ёмкость, тем понадобится большая сила тока для полного заряда батареи. Так, для ёмкости аккумулятора 100 Ah потребуется ток заряда равный 10 А, при этом время полного заряда составит около семи часов.

Кроме этого, необходимо подбирать устройство у которого на выходе форма сигнала будет как можно ближе приближена к синусоиде. Производители обычно это указывают в документации на своё изделие. Если вдруг в инструкции будет написано «квазисинус» или «аппроксимированная синусоида», то такой ИБП для работы с котлом непригоден.

Дополнительные характеристики

Кроме основных параметров, существуют ещё второстепенные, при этом для некоторых пользователей они также могут оказаться важными. Например, наличие функции холодного старта в изделии позволит запустить котёл даже в случае, если нет напряжения в сети.

Эта функция очень полезная при использовании ИБП для газового котла с внешним аккумулятором. Так как даёт возможность при длительном отключении электроэнергии подключить дополнительный комплект аккумуляторов в случае разряда основного и снова запустить систему подогрева. Естественно, что дополнительный комплект перед этим должен быть предварительно заряжен.

К дополнительным характеристикам относят:

1. Диапазон напряжения. Этот параметр характеризует пределы, выход за которые приведёт к переключению УПС в автономный режим работы. При этом следует заметить, что если скачок напряжения будет довольно большим, то хороший бесперебойник просто отключится, перейдя в режим защиты, а не очень качественный — сгорит. Поэтому для защиты от перенапряжений применяются специальные устройства, например, автоматические выключатели или реле напряжения.
2. Число розеток. Если мощность ИБП позволяет, параллельно с котлом можно подключить ещё какое-либо устройство. Но тут следует понимать, что время автономной работы снизится.
3. Наличие индикации. Основная масса источников бесперебойного питания содержит в своих конструкциях индикацию перехода на режим работы от батареи. Она может быть: световой, звуковой или комбинированной. Лучше всего приобретать устройства, позволяющие регулировать степень индикации, так как в ночное время суток сигнализация ИБП может доставлять неудобства.
4. Тип исполнения. Различают напольного и настенного типа.

Популярные производители

Ассортимент устройств резервного питания в торговых точках очень велик. При выборе часто обращают внимание на страну-производителя, но это не совсем правильно. Гораздо важнее выбирать не по стране, а именно по имени бренда и модели.

Следует учитывать, что даже у лидирующих компаний могут быть неудачные серии изделий. Хотя известные компании берегут свою репутацию и гарантируют соответствие заявленным характеристикам реальным. Они в полной мере осуществляют гарантийную и послегарантийную поддержку, имея официальные представительства во многих странах мира.

Наиболее популярными компаниями являются: Phantom, Volter, Teplocom, Vir-Electric, LogicPower, SVEN. Но при этом есть и другие производители, у которых модели УПС также находятся на должном уровне. Компании с известными именами стараются совершенствовать свою продукцию, применяют качественные детали и проводят тщательную предпродажную настройку.

Вот список для примера хорошо зарекомендовавших себя моделей с возможностью подключения внешнего аккумулятора:

1. Teplocom-300 — для котлов с энергопотреблением до 200 Вт.
2. LPM PSW-500 — надёжный бесперебойник с двухгодичной гарантией.
3. Phantom UPS-0512 — качественный ИБП с чистой синусоидой.
4. SVEN RESERVE HOME-500 — для систем отопления со средним электропотреблением.
5. VIR-ELECTRIC NB-T102 — для котлов мощностью до одного киловатта.

Конечно, в магазинах можно встретить и довольно дешёвые варианты, но, скорее всего, это будут китайские «нонеймы», собранные из комплектующих низкого качества.

220v.guru

Как выбрать ИБП для дома и дачи

Несмотря на движущийся вперед прогресс, нехватка электроэнергии с каждым годом увеличивается. И это происходит не только в отдаленных селах и деревнях, но и в крупных городах, имеющих даже свою гидроэлектростанцию. Почему это происходит? Ответ очень прост. Растет количество мощных потребителей, которых раньше просто не существовало. Сети, рассчитанные еще в СССР, практически не изменились. Вот, чтобы не перегружать линию, в часы пик, энергослужбы отключают потребителей третьего класса, то есть жилые дома. И это происходит чаще всего без предупреждения. Сидишь в интернете или перед телевизором, и бац…! свет потух. В такой ситуации, кроме нервов, может испортиться дорогая бытовая техника, а крайнего не найдешь.

Но выход есть. Приобрести источник бесперебойного питания для дома. Какие они бывают и как работают — эти и другие вопросы, ответы на них, будут рассмотрены далее в статье.

Назначение

Основной задачей источника бесперебойного питания является электроснабжение дома или квартиры при отключении или аварии на основной энерголинии. При подаче напряжения в основную сеть, ИБП, автоматически, без участия человека, переключит питание обратно на эту линию. Кроме этого, ИБП имеет защиту от перепадов напряжения и стабилизирует его:

Типы ИБП

1. ИБП — резервный. Это чаще всего применяемый источник бесперебойного питания. Обусловлено это: низкой ценой, высоким КПД и малым тепловыделением. Недостатком такого типа прибора является: медленное переключение с сети на батарею, некачественный входной и выходной фильтр помех, переключение питания нагрузки при незначительных колебаниях напряжения сети. Это приводит к преждевременному изнашиванию контактов реле и частой замене батарей.
2. Линейно-интерактивные ИБП. С более высокой скоростью переключения, нежели первые. Оборудованы устройством автоматической регулировки сетевого напряжения. Это устройство до последнего пытается стабилизировать напряжение в сети, и только когда это не удается, оно переключает питание на батареи. Отсюда длительная жизнедеятельность всех узлов и блоков, а также высокая стоимость ИБП.
3. Онлайн UPS. Самый дорогой тип ИБП. Переключение с источников питания происходит практически без задержек. Применяется в промышленных структурах на ответственных объектах, таких как АТС и серверные.

Исполнение

ИБП бывают разного типа исполнения. В одних батареи встроены в один корпус с другими блоками, в других, аккумуляторы находятся отдельно и подключаются дополнительным кабелем. В чем различия, плюсы и минусы таких конструкций?

Если ИБП небольшой мощности, то батареи обычно малогабаритные, и расположены в одном шкафу с инвертором и зарядным. Плюс такого исполнения — занимает мало места и мобильность. Минус — в случае замены, необходимо ставить такие же батареи, которые не всегда можно найти. Также нет возможности увеличить время работы, заменой на более емкостные АКБ.

Важно! При выборе батарей, обращайте внимание на напряжение. Оно должно быть таким, какое необходимо для этого устройства.

Другое дело ИБП с внешним аккумулятором. Здесь можно экспериментировать. К тому же внешние АКБ можно разместить в отдельном, хорошо проветриваемом помещении со стабильной температурой. Ведь батареи могут выделять вредные испарения и не переносят перепады температур.

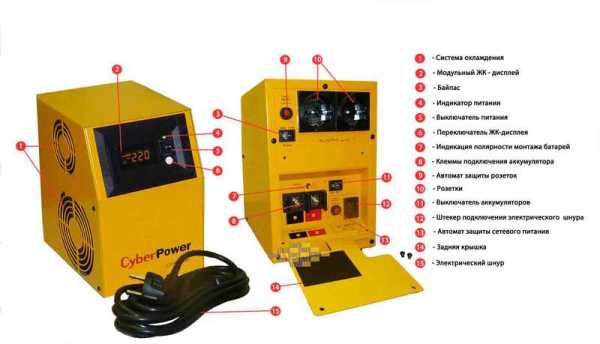

Устройство ИБП

Практический каждый источник бесперебойного питания состоит из таких блоков, как:

• входной фильтр;
• выпрямитель;
• зарядное устройство;
• аккумуляторные батареи;
• инвертор;
• коммутирующее устройство;
• приборы контроля;
• выходные цепи;
• корпус.


Входной фильтр состоит из конденсаторов и катушек, которые удаляют помехи сети, и в то же время подавляют свои от инвертора.

Выпрямитель преобразует переменное напряжение сети 220 Вольт в постоянное, необходимое для работы зарядного блока и инвертора. Выпрямитель состоит из диодного моста, электролитических конденсаторов и дополнительных элементов, которые улучшают сглаживание тока.

Зарядное устройство. В его состав входят электронные блоки, регулирующие и контролирующие оптимальный заряд аккумуляторов.

Аккумуляторные батареи просто необходимы в этом устройстве. В случае отключения напряжения в сети, они питают инвертор, который вырабатывает аварийное напряжение. Именно от качества и емкости батарей, зависит время работы ИБП во время отключения общей сети.

Инвертор состоит из генератора импульсов заданной частоты, которые подаются на первичную обмотку трансформатора, возбуждая в ней магнитное поле. Со вторичной обмотки снимается напряжение, которое выпрямляется и стабилизируется. Оно-то и используется для питания электроприборов дома. Благодаря такому длинному пути преобразований, ток на выходе имеет правильную форму и высокую стабильность. Домашняя аппаратура надежно защищена от скачков напряжения и перепадов.

Важно! ИПБ должен обязательно иметь защиту от короткого замыкания на выходе, иначе при замыкании инвертор выйдет из строя.

Коммутирующее устройство имеет в своем составе быстродействующие реле, которые в момент отключения сети, быстро переключают с одного источника питания на другой.

Приборы контроля в зависимости от модели ИБП, могут быть как электронные, так и механические вольтметры, и амперметры. Благодаря им, можно контролировать напряжение и ток как на входе, так и на выходе устройства.

Выходные цепи — это тоже, что и на входе — катушки индуктивности и конденсаторы убирающие помехи. Кроме перечисленного — это выходные зажимы или клеммы для подключения домашней электросети.

Конечно, для защиты всех этих блоков необходим надежный и эстетичный корпус. У разных моделей, корпус имеет свои особенности. Поэтому выбирая ИБП, следует обращать внимание на материал, есть ли достаточно прорезей для охлаждения внутренних блоков и, разумеется, цвет, если кому-то это важно.

Принцип работы

Как уже частично описывалось выше, принцип работы заключается в следующем:

• переменное напряжение сети выпрямляется выпрямителем;
• выпрямленное постоянное напряжение используется для зарядного устройства аккумуляторов и питания инвертора;
• выпрямитель заряжает аккумуляторы, которые при отключении питают инвертор;
• инвертор, в свою очередь, выдает в сеть дома стабилизированное переменное напряжение 220 Вольт.

Установка и подключение ИБП для дома

Подключение не составляет особого труда. К каждому аппарату есть инструкция со схемой и рекомендациями подключения и установки. В любом случае на вход устройства подключается кабель сразу с выхода счетчика, а выход с ИБП — к сети дома. То есть, просто ИБП устанавливают в разрыв между счетчиком и домашней сетью. Поставить аппарат, если это не мешает, можно прямо в коридоре частного дома около счетчика, и все подключения сделать по наименьшему пути. Это самый простой вариант. Если теряется эстетика, придется ставить ИБП где не портит вид, а входной и выходной кабель вести к счетчику.

Важно! Будьте внимательны при работе около счетчика, чтобы не сорвать случайно пломбу.

Иногда в схему включают еще бензиновый или дизельный генератор, который, разумеется, должен стоять отдельно в нежилом помещении или на улице. Нужен он, тогда, когда АКБ уже исчерпали свой заряд, а электроэнергию так и не подали. Генератор дополнительно даст энергию и зарядит аккумуляторы.

Как выбрать ИБП для дома и дачи

Перед тем как выбирать это устройство, нужно посчитать потребляемую мощность вашей сети. Для этого берем мощность всех бытовых приборов, которые используются в доме и суммируем ее. К этому значению еще прибавляем 10—20 процентов, и получаем максимальную мощность. Например, у вас в доме: холодильник — 200 Вт, телевизор — 100 Вт, компьютер — 300 Вт, стиральная машина — 2500 Вт и утюг — 2000 Вт. Суммируем, и получаем значение в 5100 Вт (5,1 кВт). Накидываем 20% и получаем примерно 6 кВт. Вот на такую мощность и надо выбирать ИБП для дома. Понятно, что все приборы не могут быть включены одновременно, но лучше брать с запасом на будущее, да и номиналы на устройствах ИБП чаще всего завышены, чем на самом деле они могут дать.

Также немаловажным моментом выбора есть качество батарей. Они самое дорогое в этом устройстве, поэтому выбирать нужно известных брендов с гарантией и возможностью найти замену.

Внимание! Мощность указывается как на корпусе, так и в техпаспорте устройства.

ИБП для газового котла

В принципе если у вас уже есть ИБП для всего дома, то покупать еще один для котла нет никакого смысла. Но. если первый вариант для вас не по карману, то можно купить ИБП отдельно для котла.

Выбирать стоит по критериям, описанным выше, единственное отличие — это мощность. Здесь можно брать ИБП подешевле. Обычно для котла мощности в 500 Вт (0,5 кВт) вполне достаточно, но лучше посмотреть в паспорт именно вашего устройства. Учитывать нужно не только потребление электроники котла, но и насосов тоже:



Выбор ИБП для компьютера.

Этот вид ИБП давно используется и получил немалую популярность.

Что можно учитывать при его выборе:

• известный бренд с возможностью замены батареи;
• достаточное количество розеток на выходе;
• звуковой сигнал при отключении внешней сети;
• максимально быстрая скорость переключения;
• время работы от аккумуляторов;
• выходная мощность.


Вообще, чем тяжелее блок, тем лучше. Берите именно тот, что весит больше, при одинаково указанных мощностях на корпусе.

ИБП для дома и дачи собственными руками

Да, можно сделать это устройство собственноручно. Самый простой способ — найти старый компьютерный ИБП с нерабочими батареями и использовать его инвертор и корпус:

Что еще нужно сделать?

1. Снять корпус.
2. Отключить старую батарею и сделать эти выводы с выходом наружу. Для этого, можно сделать в корпусе отверстия и посадить эти концы на клеммы. Теперь к этим клеммам можно подключить внешние аккумуляторы на такое же напряжение, что и старые. Емкость чем больше, тем лучше.
3. На корпусе или на задней панели монтируем розетки и соединяем их, сначала между собой, а затем с выходом инвертора.
4. Отламываем на плате динамик. Иначе он будет постоянно пищать.
5. Для лучшего охлаждения вырезаем в корпусе отверстие на 120 мм и вставляем в него стандартный вентилятор. Нужен он для охлаждения инвертора.

Вот так можно соорудить собственную систему резервного питания. Главное, подобрать качественные аккумуляторы на напряжение для инвертора. Вычислить напряжение можно по старым.

Внимание! Будьте осторожны. При изменениях в схеме, отключайте как шнур из розетки, так и АКБ.

ИПБ, бесспорно, нужная вещь. Он защитит вашу аппаратуру, и в аварийных ситуациях не оставит вас в полной темноте. Даже если у вас отключений нет, то лучше быть к этому готовым уже сейчас.

bouw.ru
