| 1 | Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 187…242 | ||
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,4…13,9 | |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 10,1…13,6 | |||
| 3 | Номинальный ток нагрузки, А | 1,7 | ||
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при отсутствии АКБ кратковременно (не более 10 мин.), А | 2 | ||
| 5 | 2 | |||
| 6 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 2 | ||
| 7 | Ток заряда АКБ, А, не более | 0,18 | ||
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,1 | ||
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | ||
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 | ||
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 12 | Рекомендуемая ёмкость АКБ, Ач | 4,5—7 | ||
| 13 | Количество АКБ, шт. | 1 | ||
| 14 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 | ||
| 15 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 160х150х85 | |
| в упаковке | 175х155х90 | |||
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 0,75 (0,85) | ||
| 17 | Диапазон рабочих температур, °С | 0…+40 | ||
| 18 | Относительная влажность воздуха при 25 °С, %, не более | 90 | ||
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
bast.ru
Бюджетные ИБП серии «РАПАН» | Каталог продукции компании БАСТИОН
ББП «РАПАН» — экономные, качественные и надёжные блоки питания
Почему Бюджетные?
Бюджетный ББП не значит «плохой», мы не экономим на качестве и надёжности. «РАПАН» — источник победы в муниципальном тендере для малых и экономичных объектов.
«РАПАН» — для бюджетных объектов, где НЕ нужны источники питания с массой дополнительных возможностей, диагностическими разъемами для расширения, информационными выходами и прочими сервисными функциями.
«РАПАН» — это не сырая новинка на рынке, а испытанные ГОДАМИ источники бесперебойного питания, которые выпускаются с 2004 года. Фактически за 14 лет схемотехника отработана, и в её надёжности можно не сомневаться. Один из основных источников экономии — организация производства этих источников. Производство ББП «РАПАН» вынесено на отдельный, самостоятельный участок, все техпроцессы максимально оптимизированы и автоматизированы. Накладные расходы сведены к минимуму.
Назначение блоков бесперебойного питания (ББП) «РАПАН»
Экономичные блоки бесперебойного питания серии «РАПАН» предназначены для электропитания аппаратуры номинальным напряжением 12 В.
Область применения ББП — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, приборов охранного телевидения, систем наблюдения, приборов систем контроля доступа, электромеханических замков и других потребителей. Блоки бесперебойного питания рассчитаны на круглосуточную работу. Блоки питания обеспечивают автоматический переход на питание от встроенной аккумуляторной батареи при исчезновении сетевого напряжения. При этом задержка переключения на отсутствует. В блоках питания «РАПАН» есть функция контроля разряда аккумулятора, заключающаяся в автоматическом отключении выходного напряжения при разряде АКБ.
Модельный ряд блоков бесперебойного питания (ББП) «РАПАН»
Особенности блоков бесперебойного питания (ББП) «РАПАН»:
- ББП имеют современные узлы импульсной схемотехники с высокой степенью интеграции, за счёт быстродействия обеспечивают высокую надёжность и безопасность в любых режимах работы;
- ББП включают высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивают надёжное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ;
- ББП используют алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивают удивительную живучесть AC/DC преобразователя. Многоступенчатая адаптивная система защиты выхода блока бесперебойного питания позволяет надёжно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки;
- ББП построены с использованием технологии поверхностного монтажа, что значительно снижает энергопотребление, повышает надёжность и КПД блока бесперебойного питания.
bast.ru
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 175…253 | ||
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» | 12,9…14,0 | |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 9,5…13,0 | |||
| 3 | Номинальный ток нагрузки, А | 1,7 | ||
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А |
2 | ||
| 5 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 2 | ||
| 6 | Ток заряда АКБ, А, не более | 0,35 | ||
| 7 | Величина напряжения пульсаций (эффективное значение) при номинальном токе нагрузки, мВ, не более | 50 | ||
| 8 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 3 | ||
| 9 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 10 | Рекомендуемая ёмкость АКБ, Ач | 7 | ||
| 11 | Количество АКБ, шт. | 1 |
||
| 12 | Сечение провода, зажимаемого в клеммах колодок, мм2 , не более | 1,5 | ||
| 13 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 170х210х105 | |
| в упаковке | 185х225х110 | |||
| 14 | Масса, НЕТТО (БРУТТО), кг, не более | 0,5 (0,6) | ||
| 15 | Диапазон рабочих температур, °С | -10…+40 | ||
| 16 | Относительная влажность воздуха при 25 °С, %, не более | 80 | ||
| 17 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
bast.ru
|
1 |
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В |
187…242 |
||
|
2 |
Выходное напряжение постоянного тока, В |
при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» |
12,4…13,9 |
|
|
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» |
10,1…13,6 |
|||
|
|
Номинальный ток нагрузки, А |
1,7 |
||
|
4 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при отсутствии АКБ кратковременно (не более 10 мин.), А |
2 |
||
|
5 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при наличии АКБ кратковременно (не более 5 сек.), А |
2 |
||
|
6 |
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А |
2 |
||
|
7 |
Ток заряда АКБ, А, не более |
0,18 |
||
|
8 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,5…11,1 |
||
|
9 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
30 |
||
|
10 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
5 |
||
|
11 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
|
12 |
Рекомендуемая емкость АКБ, Ач |
4,5—7 |
||
|
13 |
Количество АКБ, шт. |
1 |
||
|
14 |
Сечение провода, зажимаемого в клеммах колодок, мм2, не более |
1,5 |
||
|
15 |
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
160х150х85 |
|
|
в упаковке |
175х155х90 |
|||
|
16 |
Масса, НЕТТО (БРУТТО), кг, не более |
0,75 (0,85) |
||
|
17 |
Диапазон рабочих температур, °С |
0…+40 |
||
|
18 |
Относительная влажность воздуха при 25 °С, %, не более |
90 |
||
|
19 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
||
www.aktivsb.ru
| 1 | Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 187…242 | ||
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,4…13,9 | |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 10,1…13,6 | |||
| 3 | Номинальный ток нагрузки, А | 1,7 | ||
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при отсутствии АКБ кратковременно (не более 10 мин.), А | 2 | ||
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при наличии АКБ кратковременно (не более 5 сек.), А | 2 | ||
| 6 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 2 | ||
| 7 | Ток заряда АКБ, А, не более | 0,18 | ||
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,1 | ||
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | ||
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 | ||
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 12 | Рекомендуемая ёмкость АКБ, Ач | 4,5—7 | ||
| 13 | Количество АКБ, шт. | 1 | ||
| 14 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 | ||
| 15 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 160х150х85 | |
| в упаковке | 175х155х90 | |||
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 0,75 (0,85) | ||
| 17 | Диапазон рабочих температур, °С | 0…+40 | ||
| 18 | Относительная влажность воздуха при 25 °С, %, не более | 90 | ||
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
teplo.bast.ru
Бюджетный блок бесперебойного питания «РАПАН-20П»
Экономичный блок бесперебойного питания (ББП) «РАПАН-20П», рассчитанный на круглосуточную работу
Бюджетный ББП «РАПАН-20П» предназначен для электропитания аппаратуры номинальным напряжением 12 В. Область применения ББП — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, систем охранного телевидения, приборов систем контроля доступа, электромеханических замков и других потребителей. ББП рассчитан на круглосуточную работу. Блоки питания обеспечивает автоматический переход на питание от встроенной АКБ при исчезновении сетевого напряжения. В приборе есть функция контроля разряда аккумулятора, заключающаяся в автоматическом отключении выходного напряжения при разряде АКБ.
Почему Бюджетный?
- «Рапан-20П» — для бюджетных объектов, где НЕ нужны источники питания с массой дополнительных возможностей.
- «Рапан» — источник победы в муниципальном тендере для малых и экономичных объектов.
- Фактически за 12 лет выпуска приборов «Рапан» схемотехника отработана и в ее надежности можно не сомневаться: ББП «Рапан» выпускаются с 2004 года.
- Один из основных источников экономии — организация производства этих источников. Производство ББП «Рапан» вынесено на отдельный, самостоятельный участок, все техпроцессы максимально оптимизированы и автоматизированы. Накладные расходы сведены к минимуму.
Особенности ББП «Рапан»
- имеет современные узлы импульсной схемотехники с высокой степенью интеграции
- высокая надёжность и безопасность в любых режимах работы
- использует алгоритм поцикловой защиты
- обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения
- ББП построен с использованием технологии поверхностного монтажа, что значительно снижает энергопотребление, повышает надежность и КПД прибора.
ББП «Рапан-20П» — экономный, качественный и надежный блок питания!
Вернуться к списку новостей
www.tinko.ru
четыре бюджетных ИБП для СКУД и видеонаблюдения
В одной из прошлых статей мы рассматривали блоки питания на 12 В. Построенная на них система видеонаблюдения тщательно контролирует территорию перед офисом, вход в здание и сам офис. Но неусыпным такой контроль назвать никак нельзя. Любой сбой по сетевому напряжению, и все камеры отключатся. Чтобы этого не произошло, нужно использовать бесперебойные блоки питания. Четыре таких решения мы рассмотрим в этой статье.
Характеристики ИБП
Технически правильное название ИБП или UPS — источник вторичного электропитания резервированный. Такой прибор описывают три основные характеристики.
Основные характеристики ИБП
- Напряжение на выходе. Обычно оно кратно 12: 12, 24, реже 36 и более Вольт. В системах видеонаблюдения и СКУД чаще применяются ИБП на 12 и 24 В.
- Номинальная нагрузка. Обычно она указывается производителем как номинальная сила тока, которую может обеспечить ИБП без перегрузки, т.е. круглосуточно.
- Ёмкость аккумулятора/аккумуляторов. ИБП начального уровня работают с одной батареей. Более мощные модели могут работать с двумя АКБ. Ёмкость может достигать 250 А×ч.
На сколько хватит батареи ИБП?
Ёмкость батареи указывается в А×ч. Этот показатель означает, что батарея на 1 А×ч сможет обеспечивать ток силой 1 А в течение одного часа. Зная суммарное потребление устройств, подключённых к UPS, вы без труда посчитаете время, которое сможет обеспечить резервная АКБ и выбрать нужную ёмкость.

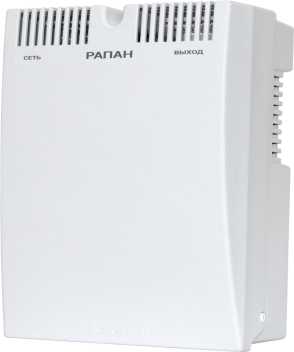

РАПАН-20
Младшая, а потому самая доступная, модель рассматриваемых в этом обзоре ИБП способна обеспечить номинальный ток 1.7 А. На самом деле сам блок питания, который входит в состав прибора, способен обеспечить 2 А. Но часть этого тока тратится на заряд батареи. А вот в режиме «резерв», когда сетевое напряжение отсутствует, все 2 А могут быть отданы потребителям.
Ёмкость батареи РАПАН-20 может быть от 4.5 до 7 А×ч. Таким образом номинальный ток прибор сможет обеспечивать от двух до трёх часов. В режиме работы от сети РАПАН-20, как и все описываемые в этой статье устройства, стабилизирует напряжение. При широком разбросе входного напряжения: от 187 до 242 В, удвоенная амплитуда пульсаций на выходе не превышает 60 мВ.

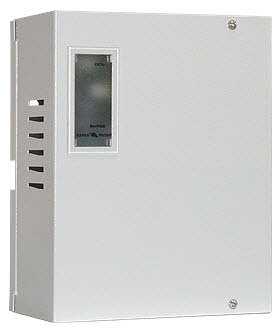

РАПАН-40
Этот источник способен обеспечить в режиме резерва 4 А. В обычном сетевом режиме работы РАПАН-40 выдаёт потребителям только 3.5 А. Разница идёт на зарядку батареи ёмкостью 7 А×ч.

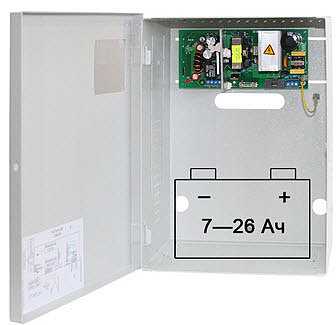

РАПАН-60
Эта модель имеет номинальный ток при наличии сетевого напряжения 5 А. В режиме «резерв» ток обеспечивается АКБ ёмкостью 17 или 26 А×ч и составляет 6 А.

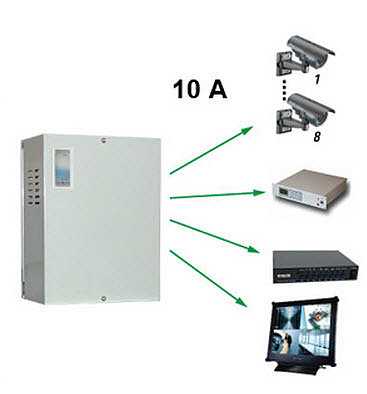

RAPAN-100 исп.V.8
Единственная модель из этого обзора, способная обеспечить питание потребителей с восьми выходов. Это исключает наводки по питанию, который нередко возникают при подключении капризных устройств к одному блоку питания. Специальные разборные колодки делают монтаж легче. Подводку можно делать проводами сечением до 1.5 мм².
В режиме работы от сети RAPAN-100 исп.V.8 способен выдавать по каждому из выходов по 0.5 А. Ещё 4 А отправляется на дополнительный выход для устройств, требующих больший ток. Типичный пример — система видеонаблюдения. К обычным выходам подключаются видеокамеры, а к дополнительному — видеорегистратор. Ёмкость батареи RAPAN-100 исп.V.8 может достигать 26 А×ч.
Все описанные в этом модели ИБП РАПАН 12 В вы можете купить в интернет-магазине BestSB. Каждый вариант ИБП оснащён защитой от короткого замыкания в сети и в потребителе. Специальная система предотвращения глубокого разряда батареи позволяет продлить её срок службы. Что приятно, все эти современные и доступные приборы сделаны отечественной компанией Бастион, партнёром которой является наш магазин.
