Ибп исток: БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ПО ЗАЩИТЕ ЭЛЕКТРОПИТАНИЯ

Содержание

БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ПО ЗАЩИТЕ ЭЛЕКТРОПИТАНИЯ

МОЩНОСТЬ ОДНОФАЗНОГО ИСПОЛНЕНИЯ 1–20 кВА
МОЩНОСТЬ ТРЕХФАЗНОГО ИСПОЛНЕНИЯ 10–30 кВА
ДИАПАЗОН ВХОДНОГО НАПРЯЖЕНИЯ ОДНОФАЗНОГО ИСПОЛНЕНИЯ 110–300 В
ДИАПАЗОН ВХОДНОГО НАПРЯЖЕНИЯ ТРЕХФАЗНОГО ИСПОЛНЕНИЯ 190–520 В
ТОЧНОСТЬ СТАБИЛИЗАЦИИ ±1%
ВХОДНОЙ ДИАПАЗОН ЧАСТОТЫ 46–70 Гц
ВХОДНОЙ КОЭФФИЦИЕНТ МОЩНОСТИ –0,99

Просмотреть продукцию

Серия источников бесперебойного питания ИДП-1 включает в себя модели в диапазоне мощности от 1 до 10 кВА с однофазным входом и однофазным выходом, моделей от 10 до 30 кВА с трехфазным входом и однофазным выходом (конфигурация 3 в 1) и трехфазным входом и трехфазным выходом.

Серия разработана специально для защиты наиболее требовательного к качеству электропитания оборудования и для любого типа нагрузок. Максимально надежная защита обеспечивается благодаря применяемой в серии ИДП-1 топологии двойного преобразования энергии On-line, позволяющей поддерживать бесперебойную работу оборудования даже при существенных отклонениях входного напряжения, включая всплески, выбросы, провалы и искажение, а также от высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Источники рекомендованы для питания газового и насосного оборудования, систем безопасности, компьютерного и сетевого оборудования, торговых терминалов, медицинского и промышленного оборудования малой и средней мощности.

Отличительной чертой серии ИДП-1 является широкий диапазон входного напряжения от 110 В до 300 В без перехода на питание от аккумуляторных батарей (АБ) при 100% нагрузке и стабильное, синусоидальной формы выходное напряжение высокой точности ±1%.

Различные коммуникационные интерфейсы RS232 и USB, модуль SNMP, обеспечивают дистанционный мониторинг и администрирование, предоставляя максимальную управляемость системы.

ИБП разработаны и серийно выпускаются АО «Электромаш» по техническим условиям ГШАР.436200.001ТУ, сертификат соответствия RU №0188065.

Изделие соответствует требованиям российских и международных стандартов: по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009; по ЭМС СТБ IEC 62040-2-2008.

ПРЕИМУЩЕСТВА

Совершенная топология двойного преобразования энергии
Широкий диапазон входного напряжения 110–300 В
Идеальная синусоидальная форма выходного сигнала
Время переключения на работу от АКБ — 0 мс
Интеллектуальная система заряда батарей
Удаленное управление
Наличие ЭКО-режима, высокий КПД
Встроенные защиты нагрузки от короткого замыкания, перегрузки, перегрева, глубокого разряда батарей
Удаленный сервисный контроль
Совместимость в работе с дизель-генераторными установками

КОНСТРУКЦИЯ
Конструктивное исполнение блока ИДП-1 — Мини-тауэр (1-3 кВА) и Тауэр (6-30 кВА), представляющий прямоугольный металлический корпус, имеющий съемные боковые стенки, заднюю панель и хомут-держатель аккумуляторной батареи (для исполнения А). Модели 6-10 кВА снабжены колесами, для удобства передвижения. На передней стенке расположена панель управления ИБП, представленная ЖК-дисплеем. На панели отображаются режимы работы, состояние ИБП, индикация входного значения входного напряжения, частоты для отображения детальной информации о состоянии ИБП. Контроль состояния ИБП и вывод сигналов в систему диспетчеризации осуществляются за счет установки опциональных карт сетевого управления или карты «сухих» контактов.

Модельный ряд
Модель А поставляется со встроенными аккумуляторными батареями и зарядным устройством.

Модель Д поставляется без аккумуляторных батарей и встроенным дополнительным блоком зарядного устройства.
Возможность увеличения времени автономной работы, достигается за счет подключения дополнительных внешних аккумуляторных модулей.

Функциональные особенности

Бестрансформаторная топология, обеспечивающая при наименьших массогабаритных показателях, наибольший показатель эффективности.
Защита нагрузки от короткого замыкания, перегрузки, перегрева, повышенного и пониженного напряжения, высокочастотных помех, высоковольтных импульсов, колебаний частоты и нелинейных искажений.
Корректор входного коэффициента мощности.
Встроенный автоматический байпас. Байпас обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при возникающих неисправностях – перегрузке, перегреве или выходе из строя одного из узлов ИБП.

Локальный контроль и управление посредством ЖК-дисплея и светодиодной индикации. ЖК-дисплей позволяет в реальном времени отлеживать визуальный контроль параметров работы ИБП: входное/выходное напряжение и частота; величина нагрузки в %; заряд АБ в %; режим работы ИБП.
Широкий спектр возможностей удаленного мониторинга и управления. Для передачи данных ИБП оснащены портом RS-232 или USB (на выбор). Плата SNMP позволяет в режиме реального времени получать информацию о состоянии электросети и ИБП, посредством получения сообщений на e-mail или через Internet. Плата SNMP является опциональной.
Возможность масштабирования времени автономной работы за счет подключения дополнительных внешних аккумуляторных батарей.

Интеллектуальное управление батареями. Предотвращение полной разрядки батарей вовремя сбоя электропитания при минимальной нагрузке на ИБП.
Функция установки номинального выходного напряжения ИБП. В ИБП реализована возможность самостоятельной настройки выходного напряжения из стандартного ряда: 200/208/220/230/240 В с точностью в 1%.
Независимость входной и выходной частот, дающая выходную частоту в пределах строгих допусков. Возможность выбора значения выходной частоты 50 Гц или 60 Гц. При этом значение входной частоты может варьировать в диапазоне от 46 до 70* Гц.
Минимальное искажения сигнала на выходе. Высокое качество сигнала на выходе. Коэффициент нелинейный искажений менее 2% для линейной нагрузки и менее 5% для нелинейной нагрузки.
Обеспечение высокого качества выходного напряжения даже при искажающих нагрузках с крест-фактором до 3:1.

Мгновенное переключение в режим питания от батареи при сбое питания от сети.
Возможность поставки с дополнительным зарядным устройством для оптимизации времени зарядки.
Встроенные средства самодиагностики ИБП и аккумуляторных батарей при запуске и во время работы.
Наличие трехфазного входа позволяет избежать перегрузку электросети по любой из трех фаз, а однофазный выход дает возможность подключать любое оборудование (ИБП в конфигурации 3 в 1).

ИБП 1 кВА ИДП-1-1/1-1-220-Д

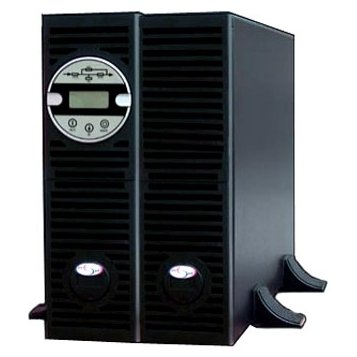

Стоечный ибп ИБП 6 кВА ИДП-1-1/1-6-220-Т

ИБП 10 кВА ИДП-1-1/1-10-220-А

ИБП 20 кВА ИДП-2-3/3-20-380-Д

Бытовые источники бесперебойного питания. Обзор ИБП ИСТОК производства «РУСЭЛТ» | Публикации

Преимущества использования источников бесперебойного питания ИСТОК в качестве системы по обеспечению гарантированного электропитания ответственной или требовательной к качеству электропитания нагрузки.

Группа компаний «РУСЭЛТ», имея опыт создания систем защиты электрооборудования от некачественного электропитания, разработала линейку однофазных источников бесперебойного питания ИСТОК с двойным преобразованием напряжения, типа on-line. Эта серия ИБП разработана с учётом требований и финансовых возможностей среднего российского потребителя (бюджетный вариант ИБП on-line типа). ИБП ИСТОК лишен некоторых опций, часто не нужных в большинстве ситуаций возникающих при эксплуатации ИБП.

Модельный ряд Источников бесперебойного питания ИСТОК включает в себя модели мощностью 1, 2, 3, 6, 10, 15, 20 кВА. Питание на нагрузку подаётся путем двойного преобразования напряжения из переменного тока в постоянный и обратно через инвертор, который обеспечивает отфильтрованное и стабилизированное по амплитуде, форме сигнала и частоте напряжение.

ИБП ИСТОК производятся в двух версиях. ИБП с встроенными аккумуляторными батареями 9А\Ч, модели с маркировкой А, для обеспечения минимального время резервирования питания нагрузки и без встроенных батарей маркировкой Д, но с возможностью подключения внешних аккумуляторных батарей и мощным зарядным устройством для возможности масштабирования времени резерва для питания нагрузки.

Зарядное устройство даёт возможность подключать внешние аккумуляторные батареи, максимальной емкостью до 100А/Ч.

Все модели ИБП комплектуются программным обеспечением, позволяющим корректно завершать работу компьютерных систем при отключении основного электропитания, в случае отсутствия персонала или невозможности сделать это вручную, и производить мониторинг состояния ИБП.

ИБП ИСТОК ИДП-1 А и ИСТОК ИДП-1 Д могут быть использованы для защиты чувствительного к качеству напряжения промышленного и бытового оборудования. Это могут быть станки с программным управлением, промышленные компьютеры, серверы, медицинское оборудование, котельное оборудование, дорогостоящее бытовое оборудование, аудио-видео техника и т.д. Модели без встроенных батарей ИДП-1 Д (с мощным зарядным устройством) предназначены для питания оборудования требующего большего времени автономной работы, в случае такой необходимости. На основе этой версии ИБП ИСТОК ИДП-1 Д очень удобно создавать системы гарантированного электропитания для коттеджей, медицинских кабинетов, систем безопасности, серверных комнат и т. д.

Система гарантированного электропитания на базе источника бесперебойного питания, в мощностном диапазоне до 20кВА, более привлекательна по сравнению с решениями по организации бесперебойности работы нагрузки на основе бензиновых и дизельных генераторов. Преимущества использования ИБП заключаются в отсутствии факторов возникающих при эксплуатации миниэлектростанций таких как выхлопные газы, уровень шума, время запуска электростанции, время переключения на нагрузку, проведение ТО и замена расходных материалов. Все что требуется для ввода в эксплуатацию ИБП ИСТОК это подключить его к сети и подключить к нему нагрузку. В моделях 1,2 и 3 кВА ИБП подключается к сети посредством евро-вилки, для подключения нагрузки имеется евро-розетка, в моделях 6 и 10 кВА подключение к сети и подключение нагрузки осуществляется через клеммную колодку. Ввод в эксплуатацию миниэлектростанции приносит больше хлопот.

По материалам Группы компаний «РУСЭЛТ»

Что такое источник бесперебойного питания (ИБП)?

Что означает источник бесперебойного питания (ИБП)?

Источник бесперебойного питания (ИБП) представляет собой усовершенствованную аккумуляторную систему, которая автоматически активируется в случае перебоя в подаче электроэнергии и функционирует в качестве основного источника питания до тех пор, пока электронные устройства не будут безопасно отключены или не включится аварийный генератор.

ИБП предназначен для поддержания постоянного уровня мощности и предотвращения колебаний, которые могут повредить цифровое или механическое оборудование. Все типы систем ИБП предназначены для поддержания стабильных уровней мощности и предотвращения колебаний, которые могут повредить цифровое или механическое оборудование, но существуют различные типы конструкций, обеспечивающие разные уровни защиты. Размер и возможности системы ИБП зависят от размера защищаемого оборудования, которое может варьироваться от одного компьютера до крупного центра обработки данных, комплекса зданий или города.

Типы систем ИБП включают:

Автономный режим/Режим ожидания: Восстанавливает питание при отключении нормального питания с помощью выходного сигнала инвертора постоянного/переменного тока, время которого обычно не превышает 25 миллисекунд. Автономный ИБП обеспечивает резервное питание от батареи, но не поддерживает идеальную мощность во время провалов и скачков напряжения. Этот тип ИБП лучше всего подходит для резервного питания маломощных устройств, таких как небольшие офисные рабочие станции и персональные домашние компьютеры.

Line-Interactive: Обеспечивает питание от пяти до 30 минут и до нескольких часов с расширением за счет использования многоотводного автотрансформатора с регулируемым напряжением, который мгновенно добавляет или вычитает выходное напряжение трансформатора. Линейно-интерактивные ИБП могут обеспечить умеренную защиту от перепадов напряжения, а также резервное питание от батарей.

Двойное преобразование Онлайн: Это похоже на линейно-интерактивное, за исключением того, что выпрямитель напрямую управляет инвертором постоянного/переменного тока, даже если он питается от обычного переменного тока. ИБП этого типа защищают критические нагрузки практически от всех перебоев в электроснабжении и являются наиболее распространенными ИБП, используемыми для защиты крупных центров обработки данных и другого критического оборудования.

Techopedia объясняет источники бесперебойного питания (ИБП)

Источники бесперебойного питания обеспечивают временное питание механических и цифровых машин в самых разных отраслях, включая производство, информационные технологии, транспорт и здравоохранение.

Важность

Системы ИБП поддерживают постоянный уровень мощности и предотвращают колебания, которые могут привести к значительному повреждению электрооборудования. Вот почему они играют такую важную роль в управлении рисками для здравоохранения, информационных технологий и производственных предприятий, где поддержание бесперебойной работы электрических систем является приоритетом.

Может потребоваться некоторое время, чтобы аварийный генератор включился в работу при отключении электроэнергии. Даже самое незначительное прерывание может иметь разрушительные (даже опасные для жизни) последствия во многих отраслях, и его следует избегать любой ценой.

Резервная батарея и ИБП

Термины «резервная батарея» и «ИБП» иногда используются как синонимы, но они не одно и то же и работают по-разному.

Резервные батареи включаются при сбое питания. Их цель — обеспечить безопасное отключение цифрового и механического оборудования в случае сбоя. Провалы и скачки напряжения не всегда вызывают резервное питание от батареи.

Поскольку ИБП постоянно отслеживает поступающую мощность, он может быстро реагировать на все типы прерываний питания, а не только на перебои.

Некоторые ИБП с солнечными батареями можно даже запрограммировать на использование собственных батарей в периоды пиковой мощности для снижения затрат.

Сценарии использования

Системы ИБП помогают обеспечить непрерывность бизнеса, защищая чувствительное и критически важное оборудование от любых перебоев питания. Это включает обеспечение промежуточного питания в случае:

Отключений — полного отключения питания
Провалов мощности — снижения величины и продолжительности напряжения на короткие периоды времени.
Всплески напряжения — неожиданное, внезапное повышение напряжения.
Перенапряжение — напряжение, превышающее верхний расчетный предел.
Пониженное напряжение — напряжение ниже требуемых пределов.
Гармонические искажения — нежелательные электрические сигналы, вызванные изменениями напряжения и тока в системе распределения электроэнергии.
Шумовые помехи — любой нежелательный электрический сигнал, который искажает полезные сигналы или мешает им.
Колебания частоты — кратковременные колебания уровней напряжения и тока.
Переходные процессы при переключении — перебои питания, вызванные внезапными изменениями цепи.

Первоначальная конструкция ИБП была монолитной. Этот тип ИБП относительно недорог, но его компоненты являются автономными, и устройства должны масштабироваться вертикально (например, серверы в стойке) при изменении требований к питанию и резервированию. Этот тип ИБП является хорошим вариантом, когда ущерб, вызванный перебоем или отключением питания, не представляет большого риска.

Модульные системы ИБП дороже, но их компоненты можно заменять в горячем режиме. Этот тип ИБП можно масштабировать горизонтально (как блейд-сервер), подключая дополнительные подсистемы по мере необходимости. Этот тип ИБП является хорошим вариантом, когда ущерб, вызванный перебоем или отключением питания, имеет средний или высокий риск.

Оба типа устройств ИБП используют инверторы для включения схемы резервного питания при отключении основного питания. Некоторые модульные конструкции включают в себя контроллеры заряда от солнечных батарей, чтобы обеспечить дополнительный уровень резервирования и гарантировать, что всегда будет непрерывный фильтрованный поток энергии.

Вопросы приобретения

На первый взгляд, модульные источники питания ИБП могут выглядеть более дорогими, но при расчете совокупной стоимости владения (TCO), включая простоту обслуживания, меньшую занимаемую площадь и общую гибкость системы — модульный подход становится очень привлекательным.

Принимая решение о том, какой тип ИБП приобрести, важно сначала понять, какой уровень защиты (и какая степень резервирования) требуется для обеспечения непрерывного питания критически важного ресурса. В то время как традиционные монолитные системы, как правило, имеют меньшую начальную стоимость, модульные системы ИБП могут быть дешевле при покупке, обслуживании и ремонте в течение жизненного цикла устройства.

В конечном счете, выбор между приобретением модульного ИБП вместо монолитного ИБП будет зависеть от того, насколько часто будут колебаться потребности в электроэнергии, а также от риска финансового и репутационного ущерба в случае перебоев в подаче электроэнергии или его отключения.

Источник бесперебойного питания (ИБП) | Spectro+

Что такое источник бесперебойного питания?

Источник бесперебойного питания или система ИБП представляет собой электрическое устройство, обеспечивающее аварийное питание нагрузки при выходе из строя входного источника питания или сетевого питания. Система ИБП выполняет три основные функции: кондиционирует входящую грязную электроэнергию от энергоснабжающей компании, чтобы обеспечить вас чистым, бесперебойным питанием, обеспечивает сквозное электропитание для покрытия просадок или кратковременных отключений, а также обеспечивает плавное отключение системы при полном отключении электроэнергии. ..

В чем разница между однофазными ИБП, трехфазными ИБП и двухфазными ИБП?

Фазы ИБП, например однофазного ИБП или трехфазного ИБП, описывают количество электрических фаз, которые ИБП получает и передает. Электроэнергетические предприятия производят трехфазную электроэнергию, потому что это наиболее эффективный способ передачи электроэнергии на большие расстояния. А для более крупных потребителей электроэнергии, таких как крупные центры обработки данных, промышленное производство и больницы, питание остается трехфазным, что требует трехфазного ИБП. Для небольших потребителей электроэнергии, включая жилые или офисные здания и большинство школ K-12, мощность преобразуется в однофазную.

В некоторых приложениях используется как однофазное, так и трехфазное оборудование, и требуется ИБП, способный защитить и то, и другое. Для таких развертываний зачастую лучшим вариантом является ИБП с разделенной фазой, который может одновременно обеспечивать выходное напряжение 120 В и 208 В.

ИБП какого размера вам нужен?

ИБП имеют номинальную мощность в вольт-амперах (ВА) в диапазоне от 300 ВА до 5000 кВА. Этот рейтинг представляет собой максимальную нагрузку, которую может поддерживать ИБП, но он не должен точно соответствовать имеющейся у вас мощности нагрузки. Чтобы оставить место для роста, лучше всего выбрать ИБП с номинальной мощностью ВА, которая в 1,2 раза превышает общую нагрузку, которую он должен поддерживать. Если ваш ИБП будет поддерживать двигатели, приводы с регулируемой скоростью, медицинские устройства визуализации или лазерные принтеры, добавьте к своим требованиям дополнительную мощность ВА, чтобы учесть броски высокой мощности, возникающие при запуске этих устройств.

Компании, рассчитывающие на быстрый рост, должны использовать множитель выше 1,2x. Более новое серверное оборудование, как правило, требует более высокого энергопотребления, чем более старые модели, поэтому с учетом дополнительных виртуальных машин будет учитываться добавление большего количества более нового оборудования.

Какие существуют типы ИБП?

Системы ИБП сгруппированы по топологии, которая относится к тому, как ИБП и электросеть работают вместе. Это соответствует уровню эффективности и надежности, который вы можете ожидать от источника питания. Существует пять основных типов топологий ИБП:

Резервные ИБП позволяют оборудованию работать от сети до тех пор, пока ИБП не обнаружит проблему, после чего он переключается на питание от батареи для защиты от провалов, скачков напряжения или перебоев в работе. Эта топология лучше всего подходит для приложений, требующих простого резервного копирования, или для менее чувствительного оборудования, такого как небольшой офис/домашний офис и оборудование для торговых точек.

Линейно-интерактивные ИБП активно регулируют напряжение, повышая или понижая мощность электросети по мере необходимости, прежде чем позволить ей пройти к защищаемому оборудованию, или прибегая к питанию от батарей. Линейно-интерактивные модели идеально подходят для приложений, где требуется защита от аномалий питания, но электроэнергия от сети относительно чистая. Коммуникационные шкафы главного распределительного щита (MDF) и промежуточного распределительного щита (IDF), нецентрализованные серверные и сетевые помещения, а также общие ИТ-корпуса идеально подходят для этой топологии.

Онлайновые ИБП обеспечивают высочайший уровень защиты, изолируя оборудование от исходного сетевого питания, преобразовывая мощность переменного тока в постоянный и обратно в переменный. В отличие от других топологий, этот метод двойного преобразования обеспечивает нулевое время переключения на батарею для чувствительного оборудования, поскольку электричество уже поступает от ИБП.
