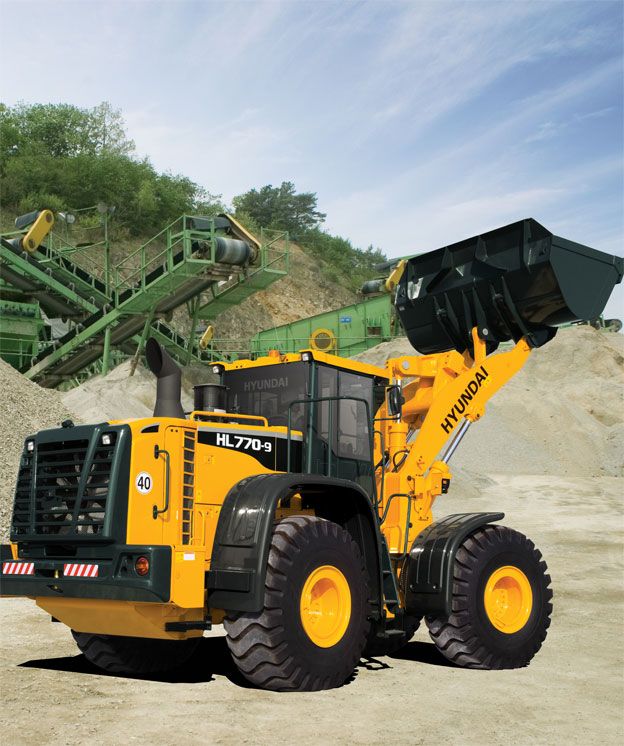

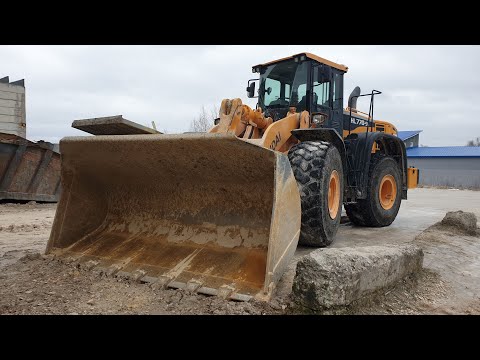

Hyundai hl770 9s: Фронтальный погрузчик Hyundai HL770-9S – Купить в ЦТО

Дорсервис — Hyundai HL770-9S

Скачать в PDF

Краткая характеристика

Модель:

HL770-9S

Двигатель:

Cummins QSL

Мощность (по стандарту SAE. Эксплуатационная), Л.с. (кВт) при об/мин :

277 (207) при 2000

Объем ковша, м3 :

4.20

Высота разгрузки, мм:

3 090

Управление:

Джойстик

Технические характеристики

Управление:

Джойстик

Двигатель:

Cummins QSL

Мощность (по стандарту SAE. Эксплуатационная), Л.с (кВт) при об/мин:

277 (207) при 2000

Макс. крутящий момент, кгс.м при об/мин :

148 при 1400

Диаметр цилиндра и ход поршня, мм:

114х145

Рабочий объём, см3:

8 900.00

Аккумуляторные батареи, В, А.ч.

2 (12, 160)

Стартер, В; кВт :

24; 7,5

Генератор:

24; 70

Размер шин:

26,5 25

Кол-во скоростей вперед/назад:

4/3

Макс. Скорость вперед/назад:

41/26,9

производительность, л/мин :

342.00

Давление в системе, кгс/см2 :

280.00

подъем:

5.40

опрокидывание :

1. 30

опускание:

2.80

общее:

9.50

Топливный бак, л:

457.00

Трансмиссия , л:

43.00

Охлаждающая жидкость двигателя, л:

56.00

Моторное масло, л:

23.00

передний мост/задний, л:

51/43

Гидробак, л:

200.00

гидросистема, л:

292.00

Вырывное усилие, кг:

21 740.00

полная:

17 620.00

с поворотом:

15 290.00

Грузоподъемность, кг :

11 468

Страна производитель:

Республика Корея

Габаритные размеры

A Макс. Высота разгрузки при угле наклона ковша в 45гр., мм :

3090

B Макс. Дальность разгрузки при угле наклона ковша в 45гр., мм :

1295

C Глубина резанья грунта, мм :

100

D Полная длина (ковш на земле), мм :

8700

E Габаритная высота при полном подъеме ковша, мм :

5890

F макс. Высота по шарниру ковша, мм :

4310

G передний свес, мм :

2990

H Колесная база, мм :

3500

I Дорожный просвет, мм :

480

K Высота по верху кабины, мм :

3560

Радиус поворота, мм :

6995

N Габаритная ширина, мм :

3100
