Художественное травление металла. Художественная обработка металла. Эмалирование и художественное чернение

Художественное травление металла

Мастерам оружейных дел художественное травление известно издавна. Оно заменило один из трудоемких процессов – ручную гравировку, не утратив при этом прежних художественных качеств. Техникой травления довольно легко можно на любом металле воспроизвести рельефный или углубленный орнамент, текст, сюжет.

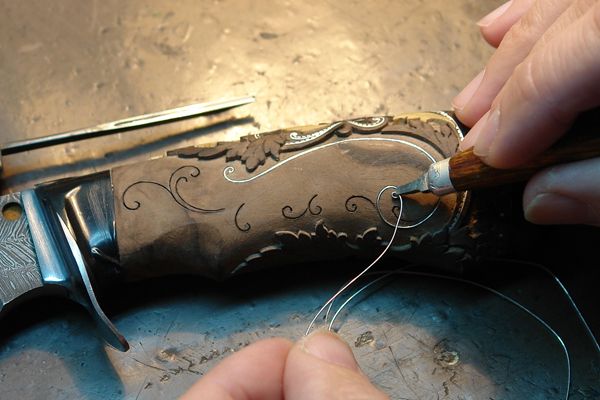

При таушировании (тауширование – насечка) травлением образуются канавки для запрессовки проволоки или металлических контрастирующих полосок. Требуется только небольшая доводка, которая заключается в расширении днища канавок, что значительно экономит время по сравнению с выполнением этих углублений техникой гравировки.

Художественное травление бывает химическим и гальваническим. Гальванический способ более эффективен и менее вреден, так как раствор электролита не выделяет ядовитых газов, которые при химическом способе неизбежны.

Сущность технологического процесса изготовления художественных изделий методом химического травления в том, что металлическое объемное изделие или пластину местами покрывают кислотоупорным лаком, а затем опускают в травильную ванну, где под действием травителя на открытых участках изделия образуется углубленный рисунок.

Процесс химического травления несложен, но художественное исполнение гораздо труднее, так как требует тщательной, кропотливой работы по созданию композиции рисунка и четкого его переноса на подготовленное изделие.

Подготовка изделия к химическому и гальваническому травлению существенно не отличаются. Перед травлением поверхность изделия зачищают, шлифуют, полируют, обезжиривают, промывают и просушивают. Обезжиривание производят в подогретом до 50°С 10 процентном растворе едкого натра в течение 5 минут. Затем изделие на 1 – 2 минуты переносят в 15 процентный раствор серной кислоты и хорошо промывают в горячей воде, чтобы покрывной лак прочно держался на поверхности металла и в процессе травления не отслаивался.

В качестве покрытия применяют битумный лак или специальную покрывную смесь, состоящую из 1 части белого воска, 2 частей мастики, 1 части битума. Компоненты при постоянном перемешивании сплавляются в металлической банке до образования однородной массы. Затем остывшую смесь разрезают на небольшие кусочки и заворачивают в прочную чистую ткань. Получаются своеобразные тампоны для покрытия заготовок. Металлическую пластину перед травлением слегка подогревают на электрической плитке и водят по нагретой поверхности заготовки тампоном. Расплавленная смесь, просочившись через ткань, распределяется по пластине тонким равномерным слоем.

При травлении очень важно, чтобы слой покрытия был однородным, имел повсюду одинаковую толщину и плотность.

Толстый слой лака будет отслаиваться и выкрашиваться при нанесении рисунка иглой, поэтому его лучше сразу же с поверхности заготовки удалить растворителем и после соответствующей подготовки вновь нанести на изделие, так как брак травления исправить невозможно.

На покрытую лаком и остывшую заготовку наносят тонкий слой белой гуаши, дают ей высохнуть и отточенным твердым карандашом переводят рисунок или текст.

Затем острой чертилкой или гравировальной иглой аккуратно процарапывают рисунок, соскабливая лак. Качество готового изделия зависит от тщательности операции прорезания рисунка.

Второй способ нанесения рисунка заключается в следующем: на чистую поверхность заготовки кисточкой наносят разогретую жидкую смесь или лак, т.е. сразу переводят рисунок, а после затвердения смеси или лака ретушируют и уточняют чертилками, иглами и иным инструментом. Затем заготовку помещают в травильную ванну с приступают к травлению. Для химического травления мастерская должна быть оборудована кислотоупорными ваннами и вытяжными шкафами. Кроме них необходимы защитные средства при работах с кислотами и агрессивными растворами.

В качестве травителей чаще всего применяют разбавленные кислоты, чтобы металл медленнее растворялся. Если металл растворяется быстро, кислота проникает под слой покрытия и рисунок утрачивает четкий контур. При этом повышение интенсивности действия кислоты приводит к разрушению покрывной смеси на больших участках изделия и приводит к браку. Кроме того, очень сложно надежно контролировать глубину травления.

Скорость травления определяют по интенсивности выделения пузырьков газа, которые поднимаются от мест травления. При бурном выделении пузырьков в травильный раствор нужно добавить дистиллированной воды.

В процессе травления на поверхности изделия оседают пузырьки, которые могут задерживать процесс травления. Их необходимо удалять чистым гусиным пером.

Для проверки глубины травления в ванную одновременно с изделием помещают контрольный образец и рисунком из того же материала. Образец вынимают, промывают в проточной воде и замеряют глубину рисунка. По ней судят о глубине и времени травления. Если необходима различная глубина травления, то изделие время от времени извлекают из ванны, промывают, просушивают и покрывают лаком те места, которые достаточно протравились. Затем травление продолжается. По окончанию процесса, изделие вынимают из ванны, хорошо промывают в воде, растворителем удаляют лак, и окончательно полируют. Если по замыслу необходима декоративная отделка, используют эмали, чернь и др.

Для химического травления применяют следующие составы разбавленных травильных растворов:

1. для изделий из золота – разбавленная «царская водка»;

2. для изделий из железа и стали – азотная кислота 1 ч., дистиллированная вода – 2 ч.;

3. для изделий из цинка – азотная кислота 1ч., дистиллированная вода – 4 ч.;

4. для изделий из латуни, бронзы, меди – хлорид железа 400 г, дистиллированная вода 1 л;

5. для изделий из стекла, эмали – плавиковая кислота: для изделий из алюминия – хлорид железа 1 ч., дистиллированная вода 3 части.

Для гальванического травления должен быть источник постоянного тока напряжением 4 – 10 В и ванны из изолирующего материала для электролита (насыщенный раствор железного купороса – для стали, железа; медного купороса – для меди, латуни, бронзы), дистиллированная вода.

Подготовленное изделие подвешивают к штанге с клеммой «плюс» (анод) и помещают в электролит. К клемме «минус» (катод) присоединяют пластинку из любого металла и подключают ток.

Анодное травление происходит вследствие электролитического растворения металлов и механического открывания с поверхности изделий пленки окислов выделяющимися пузырьками кислорода. Поверхность протравленных участков изделия приобретает слегка шероховатую, чистую поверхность.

Данный текст является ознакомительным фрагментом.

6.3. Газокислородное резание металла

6.3. Газокислородное резание металла Для газокислородного резания металлов применяют водород, ацетилен, природный и нефтяной газ и др. При этом используются специальные резаки с мундштуками на конце, позволяющие смешивать газы и формировать необходимую форму

ДЕКОРАТИВНАЯ ОТДЕЛКА МЕТАЛЛА

ДЕКОРАТИВНАЯ ОТДЕЛКА МЕТАЛЛА Готовое изделие – будь то ювелириос украшение, скульптурная отливка, чеканный рельеф или посуда, имеющая утилитарное назначение – обязательно на завершающем этапе подвергается декоративной отделке.

Она не только улучшает внешний нид

Травление

Травление В описываемом ниже примере эскиз представлен 3 уровнями. В соответствии с этим метод кислотного травления использован последовательно при обработке 3 стекол толщинойпо 2 мм, которые в дальнейшем наложены друг на друга. Именно благодаря многослойному

Художественное литье

Художественное литье Литье является одним и самых древних способов обработки металлов путем заливки расплавленного металла в специальные формы. Археологические раскопки подтверждают, что уже за 5000 тысяч лет до нашей эры люди умели отливать металл. Памятники античной

Художественное чернение

Художественное чернение Чернением называется украшение изделий из серебра и золота рисунками из черни, по внешнему виду напоминающую черную эмаль. Рисунки бывают орнаментальными и сюжетными.Чернь является древним способом декорирования художественных металлов –

Художественное травление металла

Художественное травление металла Мастерам оружейных дел художественное травление известно издавна. Оно заменило один из трудоемких процессов – ручную гравировку, не утратив при этом прежних художественных качеств. Техникой травления довольно легко можно на любом

как вытравить рисунок своими руками, способы нанести раствор для глубокой химической травки – rocta

26Авг

Содержание статьи:

    1. Суть метода
    2. Используемые способы
    3. Как травить рисунок на металле в домашних условиях гальваническим способом
    4. Художественное травление металла в домашних условиях
    5. Подготовка поверхности перед тем, как нанести рисунок на металл для травления
    6. Нанесение рисунка на металл для травления: как сделать узор
    7. Лак для ногтей
    8. Травление рисунка на нержавейке грунтовкой или битумом
    9. Глянцевая бумага
    10. Немного информации о травлении стали
    11. Протравы, используемые для стали
    12. Травление цветных металлов
    13. Создание печатных плат
    14. Как проходит процесс для других материалов
    15. Техника безопасности

Художественная обработка металлических изделий может быть разной, в том числе перенос узоров с помощью краски или специальных химикатов. Но максимальной надежностью с точки зрения длительности сохранения результата отличаются способы с использованием активных реакций, когда меняется структура поверхностного слоя. В статье мы расскажем о том, как сделать химическое глубокое травление (нанесение рисунка/надписи) на металле с помощью электролиза в домашних условиях своими руками.

Суть метода

Процедура известна уже очень долгое время. Она применялась наравне с другими техниками переноса изображения на оружие, кухонную утварь. В основе лежит удаление верхней части металлического изделия с помощью реакции с активными компонентами – протравой. Таким образом можно сделать гравировку, украшение, а также придать поверхности некоторые уникальные качества.

Технология заключается в том, чтобы обезопасить участки, которые должны оставаться целыми, от воздействия химиката. Защитное покрытие может наноситься разными способами – ниже мы их подробно опишем. После этого должна воздействовать кислота. Деталь из железа погружают в раствор электролитов и подвергают реакции. Чем она длительнее, тем более толстый слой будет убран с поверхности. Интересный результат показывает многослойное протравливание, когда погружение производится в несколько этапов.

Процедура используется и на производстве, и дома. Цель травления на нержавеющей стали в домашних условиях – вытравливание рисунка на металле, а также гравировка (надпись). В результате получается очень ровный зазор, который повышает эстетичность предмета, может помочь в реставрации, например, оружия. Метод также предназначен для придания свежести старым предметам, для того чтобы скрыть погрешности, потертости, замаскировать сколы. Кроме того, методику используют при производстве сувенирной и подарочной продукции.

Используемые способы

Несмотря на то, что суть методика одна – это снятие верхнего металлического слоя с помощью воздействия агрессивного вещества в заранее подготовленных, идеальных для этого условиях, технологию можно разделить по видам. В основу классификации будет положено не то, как вытравить рисунок на металле, а какой раствор для травления приготовить. В зависимости от материала, различают способы:

  • Химический. Его также называют жидким, поскольку применяются жидкости – кислоты. Несмотря на то, что результат получается достаточно быстрый и качественный, а специфическое или дорогое оборудование приобретать не нужно, не все пользуются именно таким методом, поскольку в ходе протравливания образуются едкие, вредные для здоровья пары. Очень важно придерживаться техники безопасности и обеспечить защиту верхних дыхательных путей.

  • Электрохимический (гальванический). Суть в том, что реакцию металла с электролитическим раствором усиливает пропущенный через емкость электрический ток. Преимущества использования заряда в высокой скорости процесса, точном результате и в отсутствии испарений.

  • Ионно-плазменный. Второе название – сухой. Методика реализуется только на высокотехнологичном производстве, потому что требует дорогостоящего оборудования. На зону обработки попадает точно направленный пучок ионизированной плазмы. Наиболее часто так изготавливают микросхемы и другие миниатюрные элементы бытовой техники и гаджетов.

Как травить рисунок на металле в домашних условиях гальваническим способом

Рассмотрим именно этот процесс как наиболее популярный, дающий отличный результат, а также не очень затратный и доступный дома. Первое приятное отличие от химического метода – нет вредных паров. Раствор электролита зависит, в первую очередь, от протравленного материала:

Вид

Используемые химические элементы

Сталь, железо

Нашатырный спирт, сульфат железа

Медные сплавы (чистая медь, бронза, латунь)

Сульфат меди

Цинк

Цинковый купорос

Для того чтобы провести нанесение узора на металл своими руками, вам понадобится подготовить следующие материалы и оборудование:

  • Емкость, не проводящая ток, которая соответствует размерам обрабатываемой детали и немного превышает их.

  • Источник электричества на 5 вольт.

  • Катод – он должен быть изготовлен из такой же стали, что и заготовка.

  • Подвесы из проволоки, на которые нужно будет подвешивать металлический элемент.

  • Штанги-проводники в количестве двух штук, которые превышают размеры ванны.

 Теперь представляем алгоритм действий:

  1. Подсоединяем первую штангу к источнику электроэнергии (отрицательный заряд), прикрепляем катод.

  2. Вторую, соответственно, к положительному выводу, а также она будет служить опорой, на которой будет подвешено изделие (анод).

  3. Затем подается напряжение. Когда оно включается, происходит электролитический перенос. Однако только с тех поверхностей, которые не были покрыты каким-либо защитным покрытием.

Процесс художественного травления металла в домашних условиях

Методика, которую применяют в целях декорирования металлических изделий, может быть любой из представленных выше. Обычно это пользуется популярностью для нанесения узоров на холодном и огнестрельном оружии, на кухонной утвари, стальных частях автомобиля и любых других предметов из стали. Чаще всего в качестве трафаретов используют сцены охоты, абстракцию, силуэты животных. Иногда процесс протравливания совмещают с рядом других методов декорирования металлических поверхностей, например, с воронением. Тогда рисунок получает дополнительный желтоватый оттенок.

Посмотрим видео про травление металла в домашних условиях:

Обычно в этих целях применяют:

Для оклеенной поверхности берется горячая игла. Ей царапаются контуры изображения или гравировки. Таким образом материал прорезается. Берется пинцет, им аккуратно приподнимаются и удаляются участки скотча с тех фрагментов, где предполагается протравливание. А другие части остаются защищенными. Чтобы затем убрать клейкий слой, можно использовать обычный растворитель. Не забывайте об обязательном обезжиривании перед началом процесса.

Подготовка поверхности перед тем, как нанести рисунок на металл для травления

Зачем производить очистку и обезжиривание? Для того, чтобы ускорить всю процедуру, а также для улучшенного результата – удаление происходит ровным, одинаковым слоем. Первым делом нужно убрать любые загрязнения – это и механические (обыкновенная грязь), и химические (масло, например) элементы. С этой целью можно использовать мыльный раствор, классическое средство для мытья посуды, порошок. Далее дайте детали обсохнуть при нормальных климатических условиях. Лучше не тереть теми тряпками, которые могут оставить ворсинки, а пропитать, к примеру, бумажными салфетками.

Следующий этап – это удаление жирного, маслянистого слоя, помочь в этом может обезжириватель или обычный бензин, растворитель, ацетон, спирт.

Можно применять не только химические способы очистки, но и механические – совмещать их. Для этого можно применять полировку и шлифовку. Если полировочные составы и губки недоступны мастеру, а есть в наличии только наждачная бумага, то важно шкурить строго в одном направлении, чтобы следы были параллельные, а не хаотичные. Это позволит улучшить общий внешний вид готового изделия.

Нанесение рисунка на металл для травления: как сделать узор — методы и технологии

Общий принцип единый: нужно защитить одну часть от разъедающего воздействия протравливающего состава. Только действовать можно с помощью разных материалов. Мы ниже приведем примеры таких веществ.

Лак для ногтей

Доступность этого метода очень высокая – косметическое средство можно купить в любом соответствующем магазине. Но пользователи отмечают, что есть несколько негативных сторон:

  • Поскольку жидкость достаточно вязкая, ее не получается наносить на очень маленькие детали, тонкие штрихи.

  • Не каждый человек без опыта сможет без трафарета нарисовать узор кисточкой. Должны быть определенные навыки рисования, а также твердая рука.

  • Если была допущена ошибка, то осторожно стереть неправильный участок лака достаточно сложно, он будет размазываться.

Травление рисунка на нержавейке грунтовкой или битумом

Способ достаточно кропотливый. Сперва вся обрабатываемая поверхность покрывается жидким материалом. После того как он подсохнет, берется ручка или фломастер, карандаш, им переносится узор. Затем нужно взять иголку, тонкую проволоку или другой заостренный металлический элемент. С его помощью необходимо процарапать все детали рисунка, которые не подвергаются протравливанию.При этом обратите внимание на то, чтобы не было сколов. Для нанесения подойдет грунтовка типов ГФ 021, ХВ 062, а также самый обычный битумный лак. Обычно технику используют, когда нужно нанести тонкие линии, а также изображения, отличающиеся высокой сложностью.

Глянцевая бумага

Необязательно покупать специальные одноцветные листы, вполне подойдет старый журнал. Однако отсутствие лишних напечатанных рисунков и текста на глянце способствует точному переносу заготовленного узора. Что важно сделать:

  1. На компьютере подготовить изображение и сделать его зеркальным (особенно важно для текста).

  2. Используя струйный принтер, напечатать заготовку на глянцевую бумагу.

  3. Пока чернила еще не до конца засохли, весь эскиз прикладывают к металлической поверхности, разглаживают его.

  4. После остывания можно смочить листок теплой водой.

Перед началом следует защитить торцевые стороны изделия, а также задние, поскольку они в обратном случае тоже будут взаимодействовать с протравой. Как и у всех способов, этот имеет достоинства и недостатки. Основной плюс – максимальная точность перенесения изображения и отсутствие ошибок из-за художественного исполнения. К минусам же можно отнести то, что для точности поверхность должна быть максимально гладкой. Добиться этого можно с помощью качественной предварительной зачистки. Эта технология активно используется компьютерщиками и электриками для изготовления печатных плат.

Немного информации о химическом травлении стали

Кроме высокой эстетичности, стальные детали, протравленные одним из методов, получают еще некоторые преимущества. Таким образом можно легко избавиться от оксидных пленок и окалин. Но для этих целей очень важно, чтобы были соблюдены такие параметры, как:

  • Длительность пребывания детали в электролитическом растворе.

  • Концентрация определенных веществ в протраве.

  • Сила подаваемого тока.

Вне зависимости от того, какая технология используется – гальваническая или химическая, применяются достаточно сильно активные кислоты – соляная, серная. Перед тем как травить сталь, обязательно нужно тщательно обезжирить поверхность. Жирные пятна – это основная причина того, что заготовка портится. Кроме того, важно защитить те участки детали, которые в дальнейшем не требуется протравливать. Для этих целей можно применять лакокрасочные покрытия на основе скипидара, гудрона или канифоли. Так как они легко воспламеняются, необходимо быть очень осторожными в ходе работы. А когда процесс завершен, поверхность можно очень просто убрать обычным растворителем для лака.

Протравы, используемые для стали

Обычно растворы являются многокомпонентными, но не всегда. В качестве основы или добавки могут применять кислоты:

В качестве вспомогательных компонентов выступают:

  • Вода.

  • Спирт.

На их основе готовят глифоген, его же можно купить уже приготовленным. В нем выдерживают для протравливания деталь первый раз – достаточно нескольких минут. Затем ее обмывают и высушивают, и только после этого помещают в финальный раствор.

Травленные цветные металлы

Несколько много различных металлических сплавов и отдельных веществ в таблице Менделеева, настолько многочисленны применяемые протравы. Их эффективность часто обусловлена атомным весом элемента.

Чаще всего из цветмета травят медь, латунь и бронзу. С ними одинаково хорошо вступают в реакцию такие кислоты, как соляная, фосфорная и азотная. Соединения хрома в составе способствуют ускорению происходящей реакции.

Одним из немногих элементов, который реагирует не на кислотную, а на щелочную среду, является алюминий и, соответственно, алюминиевые сплавы. Кроме него, можно назвать молибден. Для них следует смешать едкий натр, добавить перекись водорода.

Очень сложно обрабатывать титан, ему обязательно необходимо подготавливать две ванны – сперва со щелочным раствором, а затем с сильными кислотами, такими как серная и азотная в высокой концентрации. Таким образом, сперва снимаются окислы, а затем только производится гальванизация.

Если нужно протравить более редкие металлы, например, никель или вольфрам, то стоит смешать перекись водорода с HCOOH.

Создание печатных плат

В качестве заготовки используют тонкий лист текстолита, который с обеих сторон покрыт слоем меди. Задача специалиста – сделать токопроводящие дорожки в точном соответствии с чертежом. Это достаточно тонкая работа. Нужно закрепить на линиях какой-либо защитный материал (обычно это лак), а остатки медной фольги убрать с помощью пинцета. При травлении используются:

Это в том случае, если применяется жидкий способ. После этого необходимо тщательно убрать все остатки химиката. Также подходит электролитический вариант.

Как проходит процесс для других материалов

Часто так декорируют стекло, например, предметы кухонной утвари, окна, зеркала. Единственное вещество, которое с легкостью и достаточно безопасно растворяет стекло, – это плавиковая кислота. А в качестве защитного покрытия подойдет воск, канифоль. В остальном все этапы прежние – подготовка поверхности, защита участков, нанесения жидкого химиката, снятие остатков.

Техника безопасности при травке металла

Любая химическая реакция происходит в условиях повышенной опасности, используемые материалы вполне могут разъесть кожу и мягкие ткани, некоторые емкости, а их газы при проведении процедуры сильно повреждают органы дыхания. Поэтому необходимо соблюдать рекомендации:

  • Использовать специальные ванны.

  • Надевать защитные перчатки, очки и респиратор.

  • Работать в проветриваемом помещении.

Мы рассказали, как сделать рисунок на железе хим травлением в домашних условиях. Будьте осторожны при создании узоров и надписей. Обращайтесь в компанию «Рокта» и опишите свой случай, мы подберем оптимальные фрезы, сверла, абразивные круги для вашего станка и предложим их по доступной стоимости.

Etched Metal Art — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 1000+ релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

  • Метрополитен-музей

    Офорт — это процесс глубокой печати, при котором линии или области вырезаются с помощью кислоты на металлической пластине, чтобы удерживать чернила. При травлении пластина может быть изготовлена ​​из железа, меди или цинка.

    Для подготовки пластины к травлению ее сначала полируют, чтобы удалить с поверхности все царапины и дефекты. Когда поверхность станет совершенно гладкой, ее равномерно покрывают слоем кислотоупорного лака или воска, который называется грунтом.

    Используя тупой стилус, называемый иглой для травления, гравер осторожно царапает участки земли, следуя рисунку, тем самым обнажая металл под ним.

    После того, как вся конструкция будет втянута в землю, пластину поливают кислотой или пластину погружают в кислоту.

    Кислота въедается в металл только на открытых участках, образуя углубления, в которых могут задерживаться чернила. Глубина и ширина этих углублений определяются продолжительностью времени, в течение которого пластина подвергается воздействию кислоты: более длительное воздействие приведет к более глубоким и широким углублениям, которые удерживают больше чернил и, таким образом, будут печатать более темные линии на бумаге.

    Этот процесс можно использовать для создания тонкой тональной палитры. Чтобы получить более темные тона, определенные области можно несколько раз окунать в кислоту, в то время как более светлые области защищают от дальнейшего воздействия кислоты, покрывая их землей. После того, как пластина была удовлетворительно обработана кислотой, гравер удаляет грунт растворителем.

    После удаления грунта пластина готова к окрашиванию. В процессе глубокой печати чернила остаются в надрезанных линиях. Тканевый шарик, картонный язычок или аналогичный материал используются для аккуратного нанесения чернил по всей поверхности пластины; тот же материал используется для удаления большей части излишков чернил с поверхности. Тарелку дополнительно очищают тряпкой из тарлатана (сильно накрахмаленной марлей).

    В качестве последней меры граверы часто вытирают остатки чернил тыльной стороной ладони. В некоторых случаях гравер может не очищать пластину полностью, а оставить на ней тонкий слой чернил для создания тона.
