ХАДИ-34 : Honda GX 35
Когда подготовка к Shell eco-marathon идёт полным ходом, мы на гране автоматизма собираем – разбираем двигатель Honda GX, установленный на самом энергоэффективном автомобиле Украины – «ХАДИ 34»
Техническая подготовка участников
Shell eco-marathon очень разнится. Команды демонстрирующие результат до 1000 км на одном литре
топлива используют в основном серийные двигатели от силовой техники. Альтернативы
четырёхтактного двигателя такого маленького объёма на рынке практически нет. Вот
участники и выбирают Honda GX объёмом 25 и 35 см. куб.

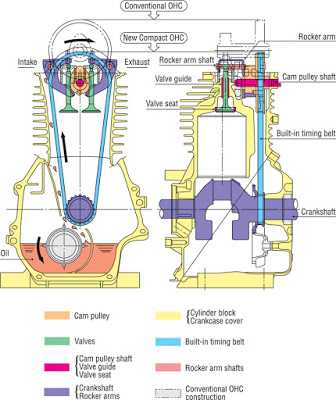

Принципиальная схема двигателя Honda GX
оригинал изображения http://engines.honda.com/
Технические характеристики двигателей GX
Двигатель(название): | GX-25 | GX-35 |
Мощность(л.с.): | 1,0 | 1,5 |
Особенность двигателя: | ОНС-с верхним распредвалом. | ОНС-с верхним распредвалом |
Объём масл. картера: | 0,08 | 0,10 |
Мах крутящий момент(Нм): | 1,0 | 1,6 |
Диаметр поршня(мм): | 35 | 39 |
Вид запуска: | Ручной | Ручной |
Ход поршня(мм): | 26 | 30 |
Объём топливного бака(л): | 0,6 | 0,6 |
Объём двигателя(см3): | 25 | 36 |
Кол-во цилиндров: | 1 | 1 |
Вид топлива: | Бензин | Бензин |
Габаритные размеры(см): | 19х22х23 | 20х23х24 |
Вес(кг): | 2,8 | 3,3 |

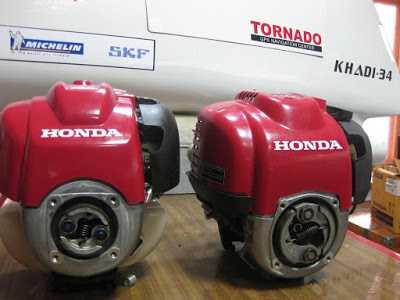

Внешне двигатели похожи как двойняшки. Но 25-кубовый, кажется уменьшенным вариантом. Многое такое же по конструкции, только меньше. Разняться по размеру кикстартер, фрикционы, воздуходувка, в общем цилиндр, картер и клапанная, крышка, диаметр и ход поршня, ремень. А вот карбюратор и блок зажигания, топливный бак – одинаковые.

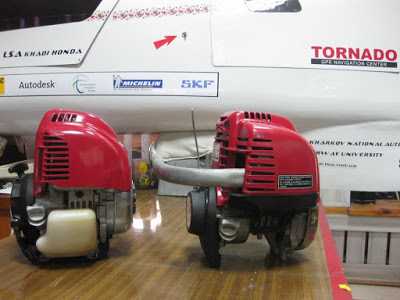

Двигатель GX 25 и GX 35 с установленной самодельной трубой.

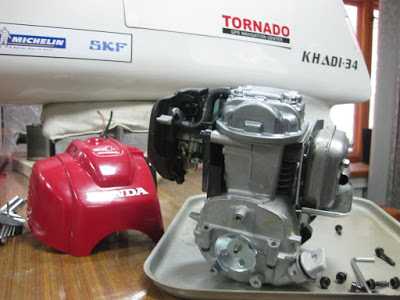

Приступим к разборке 25 — кубового моторчика:

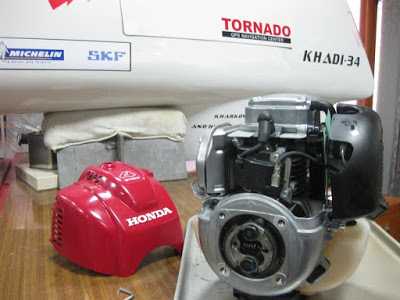

Под защитнім кожухом, который заодно является и элементом системы охлаждения прячется катушка блок зажигания.
С другой стороны, за кикстартером находится штампованный храповик, прикруженный на резьбе М6 к коленвалу ДВС. За храповиком установлен сальник.

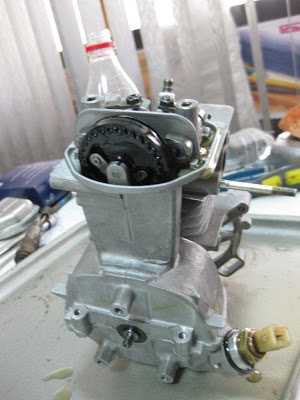

Клапанная крышка крепится двумя болтами М5 под внутренний шестигранник. Снимая крышку видем шестерню и ремень привода кулачка ГРМ.

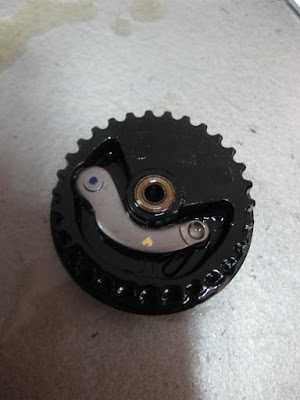

Шестерня выполненна заодно с кулачком привода клапанного механизма.
С обратной стороны находится декомпрессор, облегчающй запуск двигателя.

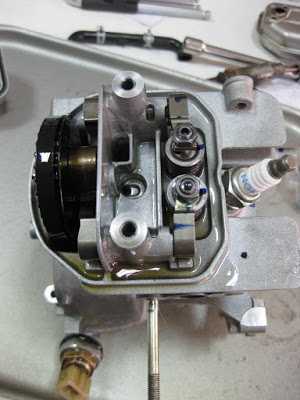

Клапаны управляются рычажными механизмами.
С обратной стороны снимаем колодки центробежного сцепления и защитный кожух, а также модуль зажигания. Остаётся маховик («воздуходувка») со встроенными магнитами.

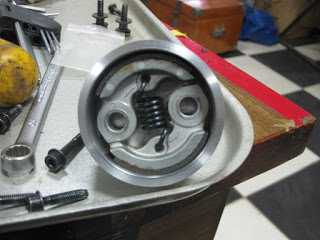

Колодки фрикциона.

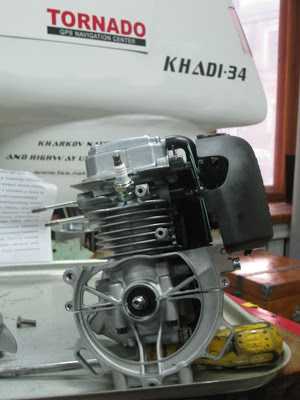

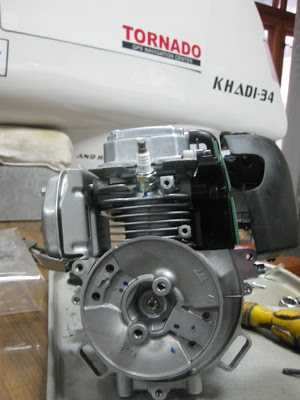

Двигатель со снятой «воздуходувкой», виден уплотнительный сальник.

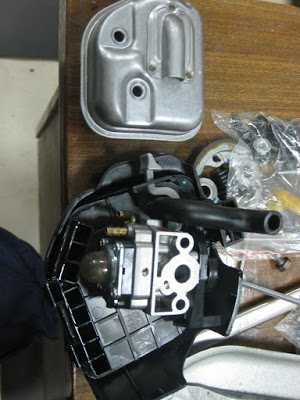

Снимаем глушитель с пламегасителем и карбюратор, вместе с пластмассовой чалью впускного коллектора.

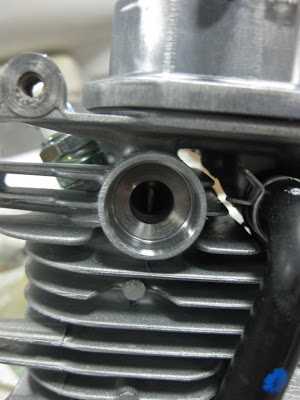

«Алюминиевая часть» впускного коллектора.
Головка блока цилиндра выполненна заодно с цилиндром, картер крепится на 4 болта М5, которфми крепиться колечаный вал, а также 4 болтами, по 2 с противопожных сторон картера.

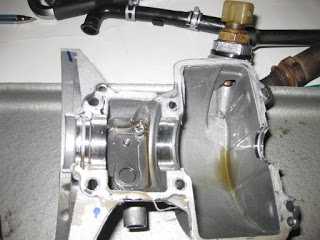

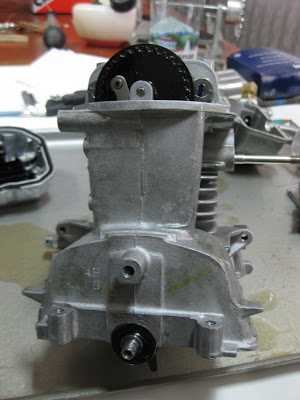

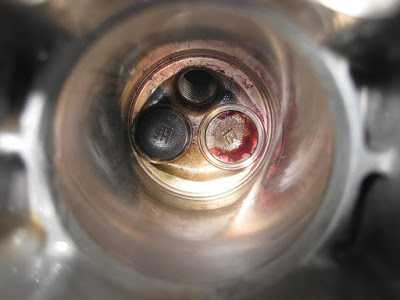

Картер двигателя, видны пастели крепления подшипников коленчатого вала, клапан слива масла, полость для масла.

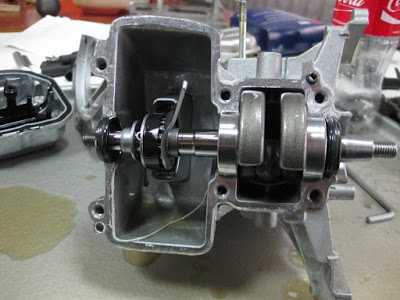

Установленный коленвал в сборе с сальниками и ремнём привода ГРМ. Смазка двигатлея происходит разбрызгиванием.
Кривошипно-шатунный механизм в сборе.

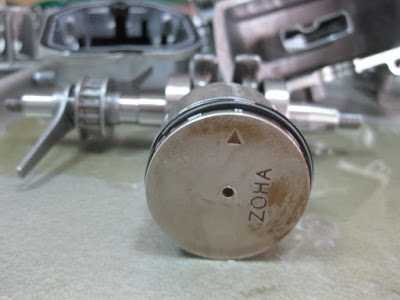

Пршень с кольцами.
Алюминиевый цилиндр.

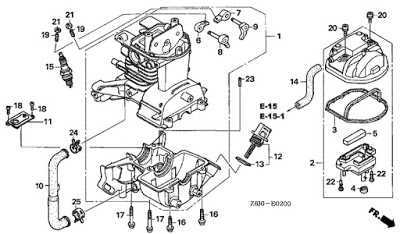

оригинал изображения http://engines.honda.com/
Схема работы ДВС.
оригинал изображения http://engines.honda.com/
