Экскаватор Хитачи: модельный ряд, устройство

Известный экскаватор Хитачи относится к образцам современной землеройной техники, широко применяемой при проведении общестроительных и дорожных работ. Он оборудуется вспомогательным инструментом, включая ковши различного типа, а также профильное навесное оборудование. Благодаря ограниченному радиусу поворота заднего узла эти машины легко справляются со своими задачами в предельно стесненных рабочих условиях.

Классификация экскаваторов Hitachi

Модельный ряд популярных у строителей экскаваторов Hitachi представлен следующими основными категориями:

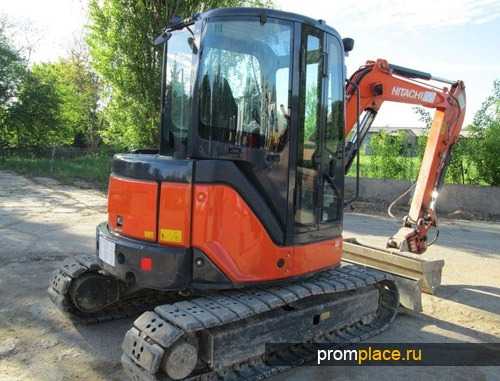

  1. Малогабаритный механизм (его профессиональное название – мини экскаватор).
  2. Агрегаты среднего класса (двухсотая и трехсотая серия).
  3. Крупногабаритные образцы.

По способу передвижения все перечисленные машины подразделяются на гусеничные и колесные модели.

Хитачи представляет широкую линейку надежной техники

В заводском обозначении каждой из разновидностей экскаваторов содержится полная информация о категории (по ней можно определить тип ходовой части и группу, к которой ее следует относить). Так, экскаватор Hitachi ZX330, например, — это гусеничный образец, относящийся к среднему классу.

Устройство машины

Чтобы понять устройство данной модели техники, следует ознакомиться с ее конструктивными особенностями. Любой экскаватор от Хитачи состоит из следующих основных частей:

  1. Двигательный отсек.
  2. Кабина для размещения оператора с органами управления.
  3. Рабочий инструмент (ковш или подъемник).
  4. Ходовая часть.

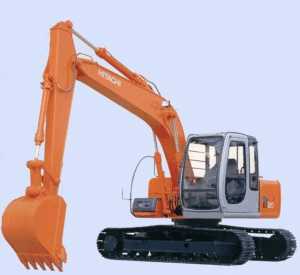

Для наглядного их представления ознакомимся с фото, на котором представлен образец экскаватора от Хитачи.

Устройство экскаватора

Каждый из перечисленных выше агрегатов включает в свой состав узлы, которые в определенных условиях (при необходимости проведения ремонта, например) легко заменяются новыми.

Универсальность комплектации этих машин снимает все проблемы в ситуации, когда требуется подобрать нужные запчасти.

Управление техникой

К органам, управляющим работой экскаватора, относятся следующие ручные и приводные механизмы:

  1. Педали рычажного типа, служащие для изменения направления перемещения.
  2. Рычаги поворота подвижной кабиной с оператором.
  3. Ручки и переключатели скорости передвижения и положения ковша.
  4. Другие переключающие элементы (кнопки, тумблеры и т. п.).

Управление режимами работы осуществляется очень просто, что объясняется интуитивно понятными указателями на приборном табло. Для полноты описания данного вида механизмов следует ознакомиться с некоторыми известными моделями экскаваторов.

Обзор популярных моделей Хитачи

К наиболее распространенным образцам экскаваторной техники от японского производителя относятся описываемые ниже модели. Прежде всего, это Хитачи 200, представляющий собой базовый гусеничный образец среднего класса. В стандартной комплектации он содержит только управляемый посредством гидравлики ковш.

Следующий по порядку в данном обзоре – экскаватор Нitachi ZX240, принадлежащий к новому поколению землеройных машин. Данная модель позиционируется как гусеничный агрегат с усовершенствованной гидравлической системой, обеспечивающей высокую эффективность совершаемых операций.

Hitachi EX 100WD

Колесный образец машин представлен моделью Hitachi EX 100WD, к особенностям которой следует отнести:

  1. Усиленную кабину с расширенным панорамным обзором.
  2. Надежный механизм защиты от случайного опрокидывания.
  3. Устойчивость к механическим (ударным) нагрузкам.

Среди разновидностей этих машин следует выделить экскаватор погрузчик, используемый при необходимости проведения погрузочно-разгрузочных операций.

В комплекте образцов землеройной техники предусмотрен сменный рабочий инструмент, предназначенный специально для этих целей. Большим спросом на отечественном рынке также пользуется модель высшего класса Hitachi Zaxis 470, являющаяся усовершенствованным образцом рассмотренных ранее изделий.

Технические характеристики экскаваторов Хитачи

К основным техническим характеристикам экскаваторов данного класса принято относить:

  1. Их рабочую массу.
  2. Марку машины, ее тип и мощность двигателя.
  3. Количество цилиндров.
  4. Особенности конструкции несущей рамы и кабины.
  5. Характеристики ходовой части, включая дорожный просвет и другие.

К представляющим интерес показателям также относят максимальную скорость при транспортировке, развиваемое единовременно тяговое усилие и емкость топливного бака.

В качестве примера рассмотрим характеристики современной гусеничной модели Hitachi ZAXIS 450 массой 42,5 тонны, оснащенной шестицилиндровым двигателем Isuzu AA-6WG1TQA. Максимальное тяговое усилие этого образца техники составляет 319 кН, а емкость топливного бака – не менее 650 литров (у некоторых моделей этот показатель достигает 1200 литров).

Дорожный просвет у Hitachi 450 равен 500 мм, а рабочая емкость ковша колеблется в пределах от 1,1 до 2,2 кубических метров. Показатель эксплуатационной мощности у 450-ой модели достигает 235 кВт, а транспортировочная скорость составляет 5,5 км в час.

Заключение

В заключительной части обзора отметим, что рассмотренные в нем экскаваторные устройства от Хитачи являются типичными представителями современной землеройной техники. Отличительная особенность данных моделей – универсальность и не слишком высокая цена. Эти их свойства высоко ценятся специалистами, постоянно занимающимися дорожными и общестроительными работами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Экскаватор Hitachi | Характеристика экскаватора Хитачи

Экскаваторы Хитачи можно встретить на карьерах и строительных площадках в разных странах мира. Эти машины служат порой несколько десятков лет. Потрепанные и потертые, они сохраняют высокий уровень производительности и не желают отправляться в утиль.

Экскаватор Hitachi: Описание

Экскаваторы Хитачи производятся в Японии на заводе Hitachi Construction Machinery. Сегодня завод Hitachi поставляет техники почти на 40% от всего мирового потребления. В линейку экскаваторов входят машины для применения в строительстве и карьерах.

Модельный ряд представлен модификациями ZX и EX. Всего в линейке экскаваторов Hitachi восемь моделей, каждая из которых оснащается рабочим оборудованием типа прямая и обратная лопата. Такие машины предназначены для разработки карьеров и других грунтов и их погрузки в транспортные средства. Экскаваторы могут применяться:

  • на взорванных горных породах;
  • для добычи полезных ископаемых непосредственно из массива;
  • на строительных площадках;
  • на производствах.

Отличительными особенностями, позволившими технике Hitachi получить огромную долю мирового рынка, являются:

  • высокая производительность экскаваторов на любых типах грунта. Яркий пример: Экскаватор Хитачи 330;
  • надежность и долговечность при любой тяжести эксплуатации;
  • экологическая безопасность двигателей, установленная европейскими стандартами.

Экологичность экскаваторов Hitachi обеспечена низкотоксичным минимальным выхлопом дизельного двигателя. Системы смазки и гидравлики оснащаются защитными механизмами, предотвращающими утечку жидкостей.

Характеристика экскаватора Хитачи

Гидравлические экскаваторы Hitachi созданы с применением ряда современных конструктивных решений, что позволило обеспечить им серьезные преимущества в работе на карьерах в сравнении с аналогами других производителей.

1. Ответственные механизмы экскаваторов выполнены их высокопрочных сталей, а металлоконструкции в основном изготовлены из низколегированных сталей. Так обеспечивается надежная работа в условиях больших динамических нагрузок.

2. Благодаря использованию прочных материалов, экскаваторы могут работать в диапазоне температур окружающей среды от — 50 до +40 градусов.

3. Поворотная платформа снабжена жесткой D-образной рамой, которая защищает ее от повреждений во время движения и копания.

4. Ходовая часть экскаватора тракторного типа выполнена из прочных сварных конструкций:

  • несущая рама сварена из металлопроката специального сорта, позволяющего технике работать в тяжелых условиях;
  • боковые рамы гусениц сварены с несущей рамой;
  • подвижные механизмы ходовой части (опорные катки, натяжные колеса, звездочки гусеничного хода) защищены плавающими уплотнителями и заполнены смазкой;
  • гидравлическая система натяжения гусениц защищена противоударным амортизатором на пружине;
  • башмак гусеницы изготовлен из высокопрочного прокатного сплава, закаленного методом индукции.

5. Ходовой механизм экскаватора работает на гидравлическом приводе и обеспечивает плавность хода и большую маневренность техники.

6. Кабина оператора соответствует требованиям ISO:

  • просторная, независимая, подвешенная на эластичных опорах с гашением вибрации;
  • окна кабины выполняются из закаленного стекла и обеспечивают хороший круговой обзор. Передние стекла — съемные, их можно хранить в кабине;
  • эргономичные приборы на пульте расположены для максимального удобства управления;
  • кресло оператора регулируется;
  • кабина оснащена вентилятором и кондиционером, создающими давление внутри кабины и предотвращающими попадание в нее пыли.

7. Агрегаты и механизмы, расположенные на поворотных платформах всех моделей экскаваторов Hitachi, позволяют быстро и легко производить ремонт и техническое обслуживание техники.

Машины разработаны с учетом особенностей эксплуатации, рассчитаны на самые тяжелые условия работы, что обеспечивает их почти легендарную надежность и долговечность. К тому же, производитель позаботился о комфорте оператора и о легкости ремонта и обслуживания техники.

Экскаваторы Hitachi могут служить для целей строительства, производства, промышленности, добычи любого уровня сложности.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Эксплуатационные характеристики экскаваторов Хитачи (Hitachi)

Японская компания Hitachi известна, как производитель электроники и бытовой техники, обладающей высоким уровнем качества и точностью сборки. С таким же отношением Хитачи производит и серьезную спецтехнику, а именно экскаваторы многоуровневого назначения. Экскаваторы Хитачи способны работать более 90 000 рабочих часов без сбоев и серьезных ремонтов, выполняя при этом свои основные задачи с максимальной точностью.

Классификация экскаваторов Хитачи

Занимаясь постоянной разработкой и модернизацией различной спецтехники, компания Хитачи вывела на рынок несколько десятков моделей гидравлических экскаваторов. Независимо от своего предназначения, каждая единица экскаваторной техники отличается высокой работоспособностью и надежностью.

Модельный ряд экскаваторов Хитачи представлен техникой для выполнения землеройных работ любой сложности и представлены основными группами машин:

  • малогабаритные;
  • среднего класса;
  • крупногабаритные;
  • горные;
  • колесные.

В серийном номере каждой модели заключается его основное отличие от остальных моделей экскаваторов и отношение к той или иной группе. Экскаваторы Хитачи серии 200 и 330 относятся к гусеничной технике среднего класса.

Характеристики экскаватора Хитачи 200

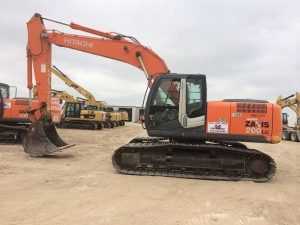

Гусеничный экскаватор Hitachi ZX200 является оригинальной базовой моделью 200-й серии. Это модель среднего класса, со сравнительно небольшими габаритами и высокими эксплуатационными характеристиками рабочего оборудования. Компактность кузова позволяет легко выполнять работы на труднодоступных участках.

Наиболее часто используется для объемных карьерных или строительных работ, которые необходимо выполнить как можно быстрее. Вместе с этим отличается от других моделей в своем классе высокими показателями экономичности, связанными с низким расходом топлива.

Оснащение гусеничным ходом добавляет общей конструкции устойчивости и уверенности на сыпучих или вязких грунтах, а также сложных рельефах. Правильное распределение нагрузки кабины и стрелы на гусеничную базу, делает возможным поднятие грузов различной тяжести без перекосов и смещений. Гусеничная система сконструирована по принципу тройного грунтозацепа.

Экскаватор Хитачи 200 оснащается автоматикой, которая срабатывает при повышенных нагрузках. В таких случаях автоматически увеличивается скорость рабочих узлов и ускоряется перемещение. Такая функция является незаменимой во время работы на горных рельефах или в карьерных условиях. Эта модель способна сохранять работоспособные свойства на затяжных подъемах с уклоном до 35 градусов без потери производительности.

Hitachi ZX200 оснащается турбированным четырехтактным дизельным мотором Isuzu AA-6BG1T с водяным и промежуточным охлаждением. Мощность двигателя соответствует 150 л.с.

Переключение скоростей осуществляется с помощью механической шаговой системы, которая имеет два режима – высокая и низкая скорость. Это означает отсутствие привычной трансмиссии. При этом низкая скорость перемещения достигает 3,6 км/час, а высокая скорость – до5,5 км/час.

Максимальная высота подъема ковша достигает 10 м, а максимальная глубина копания – чуть больше 6 м.

Управление рабочим оборудованием происходит из кабины, оснащенной в соответствии со всеми требованиями к комфорту и простоте. Кабина обладает высоким уровнем безопасности, хорошим обзором и эргономичностью.

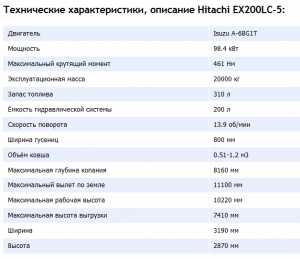

Для каждой из моделей экскаваторов Хитачи 200й серии, характерны следующие особенности:

  • ZX 200 – базовая модель;
  • ZX 200 LC-3 оснащается системой кондиционирования кабины и бортовым компьютером с автоматикой;
  • ZX 200 – 3 оснащен более мощным двигателем 165 л.с., при этом характеризуется снижением расхода топлива до 10%;
  • ZX 200 – 5G отличается применением в конструкции усиленных рабочих и силовых агрегатов и других элементов конструкции.

Характеристика экскаватора Хитачи 330

Из всех моделей экскаваторов Hitachi, 330-я серия отличается наибольшей популярностью. Ее возможности и технические характеристики позволяют максимально эффективно выполнять работы в любых климатических условиях, даже при низких температурах, достигающих -40 градусов. Хитачи 330 можно встретить во время обслуживания северных вахт.

Хитачи 330 относится к экскаваторам среднего класса. При этом ее уверенно считают универсальной техникой. Эксплуатационные особенности полностью удовлетворяют требованиям как малых, так и больших производств.

Хитачи 330 оснащается шестицилиндровым четырехтактным дизельным двигателем японского производства Isuzu AH-6HK1XYSA-01 с турбиной. Двигатель этого класса способен работать без перебоев до первого капитального ремонта более 18 000 моточасов.

На эту модель экскаватора можно устанавливать дополнительные гидролинии и оборудовать различными рабочими агрегатами:

  • гидромолоты;
  • буры;
  • эксцентриковые рыхлители;
  • вращатели;
  • захваты.

Применение специального адаптера позволяет быстро проводить смену одного оборудования на другое.

Хитачи 330 отличается более модернизированным подходом к обеспечению комфортного управления. Например, для установки навесного оборудования оператору кабины придется выйти из нее только для того, чтобы прикрутить шланги. Экскаватор Хитачи 330 оборудован специальными камерами заднего вида в штатной комплектации. Так же на экскаваторе этой модели возможен и ночной режим работы, благодаря установке дополнительного освещения.

Все узлы и механизмы экскаватора Хитачи 330 обладают защитой от вредных воздействий окружающей среды и критических температур. Применение специальных технологий по усовершенствованию гусеничной части добавило общей конструкции экскаватора веса, но увеличило долговечность элементов ходовой.

Хитачи: экскаваторы с оптимальным расходом топлива

Экскаваторы Хитачи не отличаются характеристиками затратной спецтехники. Это касается, в первую очередь, расхода топлива. Например, во время работ, связанных с копанием или рыхлением грунтов, потребление топлива не превышает 4,5 л/1 моточас. Работа с гидромолотом увеличит расход до 12 литров. Наиболее энергоемким процессом считается работа экскаватора с гидрокомпрессорной установкой – до 15 л/моточас.

Несмотря на то, что разработчики прилагают все усилия по усилению энергоэффективности спецтехники Hitachi, производительность и долговечность двигателя экскаваторов напрямую зависит от качества горюче-смазочных материалов.

Видео



traktorspec.ru

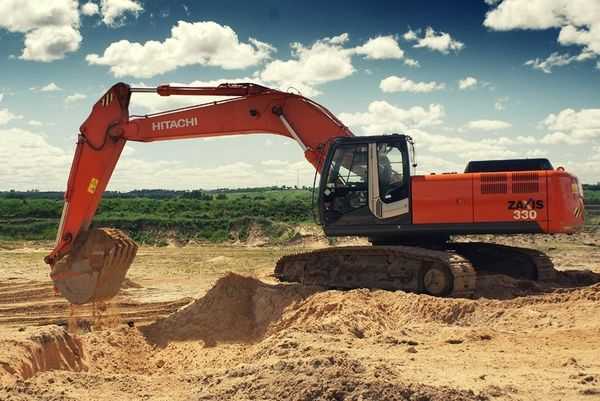

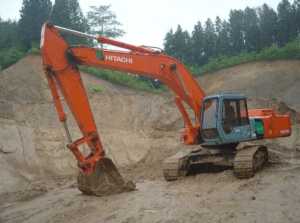

Экскаватор Hitachi ZX 330 технические характеристики и устройство

Всемирно известный японский бренд Hitachi уже на протяжении долгих лет удерживает лидирующую позицию в сегменте специальных строительных машин, которые активно применяются практически во всех имеющихся сферах. Свою дебютную модель данная корпорация выпустила еще в 1949 году. Этот экскаватор был выпущен под индексом U05. Однако, специальное подразделение, занимающееся серийным производством подобной техники, было организовано только лишь в 1970 году и известно как Hitachi Construction Machinery. Именно этому подразделению и принадлежит вся выпускаемая продукция. Изначально был сделан упор на производство машин, предназначенных исключительно для промышленных отраслей и строительных организаций, но благодаря современным разработкам удалось значительно расширить сферу применения всех машин.

История создания

Через некоторое время после создания Hitachi Construction Machinery, были налажены партнерские отношения с такой же немало известной американской корпорацией, как John Deere. Данное сотрудничество принесло компании довольно много возможностей, включая поставку спецтехники на рынок США. В настоящее время у Hitachi Construction Machinery имеется более 30 заводов, из которых только половина располагается на территориях Японии. На этих мощностях выпускаются практически все виды современной спецтехники, однако, наибольшую прибыль производителю приносит именно экскаваторная техника. Данный вид машин в настоящее время обладает весьма большой популярностью по всему миру. Весь модельный ряд включает в себя машины, как на гусеничной платформе, так и на пневмоколесной.

Одной из наиболее мощных машин во всем модельном ряде является гусеничный экскаватор Hitachi ZX330LC. Его отличительными особенностями от других моделей является усиленная конструкция, благодаря которой допустима эксплуатация в довольно суровых производственных условиях. Помимо усиления боковых ступеней, производитель установил дополнительную защиту стрелы и опорные пластины, изготовленные из резины высокой прочности.

Стоит отметить, что данный экскаватор является представителем среднего класса спецтехники, однако, его габаритные размеры и эксплуатационная мощность силовой установки наводят некоторые сомнения насчет этого. Именно за счет этого модель Хитачи 330 является лучшей в своем классе и совершенно не имеет конкурирующих моделей.

Если взглянуть на эту машину по технической части, то экскаватор вышел довольно сложным, как в плане управления, так и в плане дальнейшего обслуживания. Но все это компенсирует устойчивость к высоким нагрузкам и проделывание довольно большого количества разнообразных работ, что обусловлено обширным набором дополнительного навесного оборудования.

Основным недостатком данного экскаватора является его неподвижность. Максимальная скорость передвижения у него составляет всего 5.5 километров в час, из-за чего техника не способна самостоятельно добираться до объектов. Для транспортировки всегда используется специальный тягач. Но опять же, это является не такой уж и большой проблемой, ведь компенсируется это весьма высокими мощностными показателями и широким спектром выполняемых задач. Помимо этого производитель наделил машину и другими положительными качествами: техника обладает довольно высоким уровнем безопасности, количество токсичных выбросов в атмосферу было снижено, ну а также машина вполне может похвастаться своей эффективностью. Экскаватор является идеальным вариантом для проделывания каких-либо работ землеройного типа с небольшими сроками сдачи объекта. Гусеничная платформа имеет оптимальные размеры, что обеспечило высокую устойчивость машины на пересеченных местностях и даже на вязких участках.

Назначение

Как было описано ранее, Хитачи 330 может использовать в рабочем процессе довольно большое количество дополнительных навесных агрегатов. В этот список входит следующее оборудование:

  1. Разновидность землеройных ковшей. Техника может оснащаться ковшами нескольких типов, а именно это ковш, предназначенный для рытья котлованов, ковш, предназначенный для планирования рабочей территории, ну и ковш, предназначенный для рытья траншей. Последний отличается от остальных лишь своей шириной. Такие ковши, как правило, довольно узкие. В базовой комплектации экскаватор имеет первый ковш, так как он и позволяет выполнить массу различных задач, связанных с земельными работами.
  2. Гидравлический отбойный молот. Практически вся современная техника может оснащаться данным оборудованием. Предназначен же этот агрегат для разрушения бетонных или же железобетонных сооружений. Это как раз и является его основной задачей. Однако, отбойный молот зачастую используется в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков. Некоторые модели такого оборудования оснащаются гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу.
  3. Гидравлические ножницы. Это оборудование является неким аналогом отбойного молота, так как используется для выполнения тех же задач. Наиболее эффективен данный агрегат при разрушении бетона содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также как и у молота, некоторые модели имеют специальный ротатор.
  4. Гидравлическое буровое оборудование. Данный тип является незаменимым в проделывании бурильных работ. Но стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.
  5. Рыхлительное оборудование однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, ну и для разрыхления полезных ископаемых.

Технические характеристики

ПараметрЗначение
Длина11000 мм
Ширина3190 мм
Высота3450-3570 мм
Масса31000 кг
Объем ковша1,86 м3
Глубина копания6850-8180 мм
Грунтовое давление0,064 мПа
Клиренс500 мм
Предельная скорость (вперед)5,5 км/ч
Объем топливного бака560 л

Двигатель

Экскаватор хитачи zx 330 приводится в движение четырёхтактным шестицилиндровым двигателем ISUZU AH-6HK1XYSA-01 с турбоподачей топлива и эффективным водяным охлаждением. Двигатель работает на дизельном топливе, расход его в процессе работы составляет 23-38,5 литров в час, в зависимости от нагрузки.
Система охлаждения двигателя заполняется на 35 литров, гидравлический резервуар – на 154 литра, а моторного масла требуется 36 литров.
Все эти жидкости наряду с резиновыми сальниками и прокладками, кожухами, накладками на гусеничные диски и фонарями освещения относятся к традиционным расходным материалам, требующим систематической замены в ходе профилактических ремонтов. При условии, что все названные материалы будут своевременно заливаться и меняться, экскаватор проработает не один год. К примеру, на двигатель заложен ресурс 500 тыс. км.

Если учесть производительность машины, то экскаватор сложно назвать излишне затратным.

  •  Мощность двигателя составляет 184kВ,
  •  крутящий момент – 873Нм,
  •  рабочий объем двигателя – 7,79 литр,
  •  Диаметр каждого цилиндра – 115 мм,
  •  Длина поршневого хода – 125 мм,
  •  Сила тяги – 246 кН.

Скорость передвижения столь громоздкой и весящей 31 тонну, машины не превышает 5,5 км в час. В ней наглядно выражено одно из правил механики: чем выше сила, тем меньше скорость. Но скорость данному экскаватору не нужна. Его на дальние расстояния перемещают обычно на тягачах – специальных машинах для транспортировки крупногабаритных грузов.

Неповоротливость экскаватора, пожалуй, единственный недостаток, вполне объяснимый его габаритами и весом.

Производители позаботились об удобстве доступа к двигателю, особенно к системе охлаждения, которая нуждается в частых профилактических осмотрах.

Мощный двигатель неприхотлив к топливу, надежен, не боится загрязнений, воды и пыли, с одинаковой эффективностью работает в условиях сибирских морозов и субэкваториальной жары.

ПараметрЗначение
Модель двигателяISUZU AH-6HK1X
Мощность184 кВт (240 лс)
Частота оборотов1900 об/мин
Объем двигателя7,79 л
Затрачиваемое топливо214 г/кВт*ч
Цилиндров6
Крутящий момент870 Нм

Что касается чистки двигателя, то она значительно упрощена по сравнению с другими моделями. Параллельность размещения элементов охладительной системы позволяет с легкостью очистить не только саму силовую установку, но и окружающее ее пространство. Открывающийся конденсатор позволяет провести несложные манипуляции по удалению загрязнений.

Расход топлива

Отдельно стоит упомянуть расход топлива экскаватора Хитачи 330. Этот показатель не превышает 38.5 л/час, при объёме топливного бака в 630 литров.

Ковш

  • Тип устанавливаемого ковша — обратная лопата.
  • Наименьшая вместимость устанавливаемого ковша — 1.15 кубических метра.
  • Наибольшая вместимость устанавливаемого ковша — 1.85 кубических метра.
  • Количество зубьев на нижней режущей кромке — 5.
  • Предельное усилие на ковше — 234 килоньютона.
  • Максимальная сила тяги цилиндра ковша — 298 килоньютонов.

Ходовая часть

Разработчики уделили особое внимание ходовой части. Испытания ее производились в экстремальных условиях, когда перепады температур являются нормальным явлением. Балки выполнены из квадратных труб и защищают базу машины. Центральная рама также защищена от повреждений. Катки и верхние кронштейны увеличены, что положительно влияет на их долговечность. Единственным недостатком таких разработок является увеличение массы техники.

Для увеличения срока службы базовая сборка предполагает наличие трех защитных покрытий для гусениц. Они предотвращают разделение или разрывы звеньев, особенно при разворотах.

Габаритные размеры

  • Конструкционная длина экскаватора- 11350 миллиметров.
  • Ширина по гусеничной платформе — 3190 миллиметров.
  • Полная высота по кабине — 3160 миллиметров.
  • Наименьший дорожный просвет гусеничной платформы — 500 миллиметров.
  • Ширина колеи — 2590 миллиметров.
  • Гусеничная база — 4050 миллиметров.
  • Ширина башмаков гусеничной ленты — 600 миллиметров.
  • Наименьший радиус поворота платформы — 3370 миллиметров.

Устройство

Материал, применяемый для изготовления всех элементов машины, обладает высочайшим качеством, поэтому конечный продукт долговечный и стойкий к механическим воздействиям. Особое внимание уделено надежности рабочего оборудования Хитачи 330 – качеству стали, сварных швов и функциональных узлов. Основу ходовой части представляет прочный каркас, обладающий высокой жесткостью. Опыт работы техники в сложных условиях позволяет не беспокоиться о надежности поворотной платформы.

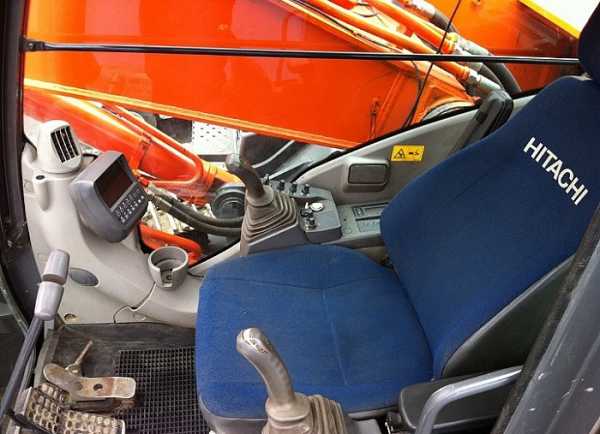

Кабина

Место управления экскаватором оптимизировано и продумано с японским рационализмом. Цельнометаллическая кабина, оборудована панорамным остеклением, открывающим полный обзор рабочего пространства. Рамная конструкция кабины усилена, благодаря чему даже в случае аварийной ситуации экскаваторщику обеспечивается максимальная защита.
Водительское сиденье регулируется в зависимости от роста водителя. В ней предусмотрено климатическое оборудование – кондиционер и отопительная система. Бортовой компьютер контролирует работу всех систем, данные выводятся на ЖК-дисплей. У продаваемых на территории России, СНГ и восточной Европы экскаваторов, компьютер русифицирован.

Модификации

Существуют следующие модификации данной модели: Hitachi ZX330-3 (Хитачи 330-3), Hitachi ZX330LC-3, Hitachi 330 5G (Хитачи 330 5G), Hitachi ZX330LCH-5G, Hitachi ZX330H-5G.

Дополнительное оборудование

Экскаватор Хитачи 330 – техника землеройная, и комплектуется набором следующих инструментов, которые значительно расширяют его функциональность:
1. Ковш обычный с объемом 1,15 кубометров, применяемый для рытья котлованов с выгрузкой в отвал, или в транспортное средство.
2. Ковш скальный предназначен для работы с твердыми породами, и имеет для такой работы специальное усиление.
3. Ковш планировочный шириной 2,5 метра. Используется для планировки грунта, для снятия верхнего слоя почв, например, чернозема.
4. Гидромолот используется для разбивания и измельчения бетонных конструкций, крупных скальных глыб.
5. Корчевателем разрезаются твердые породы, промерзлые грунты.
6. Пятилепестковый грейферный захват используется для захвата металлолома, крупно сыпучих материалов.

Эксплуатация

Если необходимо добраться до узлов и основных элементов, то это может сделать сам оператор, при этом не испытывая неудобство. Сетка препятствует попаданию пыли и грязи с рабочей площадки во внутренние рабочие органы, а элементы ежедневного контроля сосредоточены в одном функциональном узле. Каркас машины также усилен, что гарантирует продолжительную эксплуатацию без необходимости проведения капитального ремонта вследствие механических повреждений. Расходные материалы и жидкости долго сохраняют свои функции и качества без необходимости замены.

В последних моделях установлены многофункциональные дисплеи, которые помогают оператору контролировать рабочий процесс. Кроме того, окна кабины сделаны из закаленного стекла, они увеличивают угол обзора и гарантируют безопасность при аварийных ситуациях.

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв

spectekhnika.info

Мини-экскаваторы Hitachi

Мини экскаваторы – отдельная линейка в ассортименте Hitachi Construction Machinery Ltd, которая представлена легкими строительными машинами. Эта техника идеально подходит для выполнения широкого спектра работ в ограниченном пространстве, где не под силу развернуться тяжелым экскаваторам. К основным преимуществам этих машин можно отнести низкие эксплуатационные расходы при максимально возможной производительности, комфортная и безопасная кабина, из которой открывается 360° обзор, точность управления. Как и вся строительная техника, эти небольшие машины отличаются высокой выносливостью и прочностью. К тому же сервисная поддержка мини экскаваторов Hitachi развита настолько хорошо, что при любой поломке его быстро приведут в порядок. Эта серия имеет множество отличий от тяжелой серии экскаваторов Хитачи.



Эксплуатация мини экскаваторов Hitachi



Эта спецтехника предназначена для выполнения самых разных строительных задач, а дополнительное навесное оборудование значительно расширяет возможность экскаваторов. Помимо стандартных ковшей разного размера, производитель предлагает специальные ковши, предназначенные, например, для глинистых грунтов, для зачистки траншей и пр. Подобная техника незаменима при выполнении работ на небольших строительных площадках, парках или жилых кварталах, внутри туннелей, подходит для рытья котлованов и траншей или уборки снега. Использование такого вида рабочего оборудования, как гидромолот, позволяет использовать машины при проведении демонтажных работ.



Характеристики модельного ряда мини экскаваторов Hitachi серии EX







Модельный ряд мини экскаваторов Hitachi представлен несколькими линейками, технические характеристики которых следует рассмотреть более подробно. Одной из самых компактных машин является модель Hitachi EX16-2B, весом 1,6 тонн и объемом ковша 0,02-0,045 м3. Этот экскаватор укомплектован двигателем Kubota объемом 1,123 л и мощностью 17,5 л.с. Максимальная высота разгрузки составляет 2,33 м, а стандартный вылет рабочего оборудования – 3,68 м. Глубина копания достигает 2,17 м.


Hitachi EX30 имеет эксплуатационную массу 3 тонны. В машине установлен двигатель Kubota, мощностью 17,3 кВт, емкость ковша - от 0,04 до 0,1 м3. Экскаватор способен выгружать материалы на высоте до 3,415 м, глубина копания составляет почти 2,9 м, а высота – 4,74 м.


Экскаватор Hitachi EX35-2 – более мощная машина (26 л.с.), объем двигателя составляет почти 1,5 л, а вес – 3,4 тонны. Стандартная глубина копания – 3,14 м, а длинная – 3,42 м. Высота разгрузки – 3,8/4,05 м (стандартная и длинная соответственно). Ковш вмещает материалов до 0,07 м3.



Серия ZAXIS: характеристики модельного ряда мини-экскаваторов Hitachi



Модификация мини экскаваторов Hitachi на гусеничном ходу «zero tail swing», предполагающая нулевой уровень заноса задней части, позволяет машине разворачиваться практически на месте, не выходя за границы своих гусениц. Внедрение этого нововведения было обусловлено значительным количеством непроизвольных повреждений внешних объектов при выполнении работ на экскаваторе. Все мини экскаваторы этой марки имеют защиту от опрокидывания (TOPS) и оснащены специальным навесом, исключающим попадание в оператора каких–либо падающих предметов или деталей. Высокая экологичность машин, соответствующая принятым мировым стандартам, не наносит вреда окружающей городской среде, а низкий уровень шума позволяет не прекращать процесс работ даже в вечернее время.







Наиболее популярными моделями серии ZAXIS являются мини экскаваторы Hitachi ZX 16, Hitachi ZX 18, Hitachi ZX 25, Hitachi ZX 27, Hitachi ZX 30. Модель Hitachi ZX 16 – миниатюрная машина, весом всего 1,5 тонны с двигателем Kubota 8,7 кВт. Емкость ковша – 0,02-0,05 м3. Максимальная глубина копания составляет 2,2-2,4 м.


Высокой проходимостью и маневренностью обладает мини экскаватор ZX 25. Двигатель Isuzu объемом 1,1 л имеет мощность 13,6 кВт. Емкость ковша этой модели спецтехники – 0,04-0,085 м3, а глубина копания – 2,44 – 2,74 м. Hitachi ZX 30 по своей функциональности сравним с полноразмерными машинами. Имея объем ковша 0, 055 – 0,11 м3, экскаватор отличается достаточно большой глубиной копания (2,9 – 3,2 м) и высотой выгрузки грунта. К тому же давление на грунт этой машиной оказывается минимальное.

promplace.ru

Гидравлические экскаваторы HITACHI на гусенечном ходу серии EX

Строительная спецтехника HITACHI EX пользуется широкой популярностью благодаря небольшим габаритам, большой глубине рытья и оптимальному расходу топлива. Гусеничные экскаваторы Hitachi EX чаще всего применяются на небольших стройобъектах. Данные машины удобно использовать для рытья котлованов и траншей среднего размера.

Содержание

  • 1 Проверенные временем экскаваторы HITACHI на гусеничном ходу
    • 1.1 Hitachi EX100, EX100-1, EX100-2, EX100-3, EX100-5E
    • 1.2 Hitachi  EX 120
    • 1.3 Hitachi EX120–2, EX120–3, EX120–5, EX120–5E
    • 1.4 Hitachi  EX 200
    • 1.5 Hitachi EX200–2, EX200–5 и Hitachi EX200–1, EX200–3, EX200–6
    • 1.6 Hitachi EX200 LC, EX200 LC–1, EX200 LC–2, EX200 LC–3 и EX200 LC–5
    • 1.7 Hitachi EX 300, EX300–3, EX300–3C, EX 300–5
    • 1.8 Hitachi EX 300LC, EX300 LC–2, EX300 LC–3, EX300 LC–3C
    • 1.9 Hitachi EX 400, EX400-3, EX 400–5
    • 1.10 Hitachi EX 400LC, EX400 LC-3, EX400 LC-5
  • 2 Новые модели гусеничных экскаваторов HITACHI серии EX-6

Проверенные временем экскаваторы HITACHI на гусеничном ходу

Данные модели экскаваторов уже длительное время находятся на строительных площадках и карьерах. Некоторые из них уже сняты с производства, но они по прежнему находятся в работе, благодаря качественной сборке производителя.

Hitachi EX100, EX100-1, EX100-2, EX100-3, EX100-5E

Модель Hitachi EX100 оснащена двигателем Isuzu 4BD1. Технические характеристики находятся в нижеприведенной таблице. Его модификации не имеют конструктивных отличий.

Hitachi  EX 120

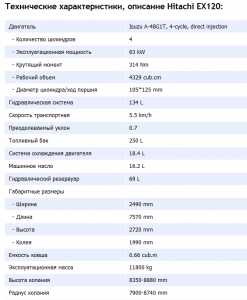

Экскаватор Hitachi EX120 — это полноповоротная машина на гусеничном ходу. В нижеприведенной таблице находятся технические параметры данной спецтехники.

Hitachi EX120

Hitachi EX120–2, EX120–3, EX120–5, EX120–5E

Машины серии EX120 оборудованы трехрядным масляным радиатором охлаждения. В приведенной таблице указаны технические характеристики Hitachi EX 120–2. Модификации данной модели не имеют значительных конструктивных доработок.

Hitachi  EX 200

Hitachi EX200

Модель EX 200 — это среднегабаритный гидравлический экскаватор, который можно использовать в различных сферах, например, промышленности и строительстве. Машина предназначена для осуществления средних по объему работ, например, рытья ям, выравнивания и утрамбовки почвы, выравнивания склонов и так далее. Спецтехника оборудована вместительным ковшом и может применяться в различных условиях. Данная модель характеризуется повышенной надежностью и высокой производительностью.Она имеет следующие конструктивные особенности:

  1. Компактные размеры позволяют применять экскаватор в ограниченном пространстве.
  2. Каждая гусеница отдельно управляется аксиально-поршневым двухскоростным мотором с планетарным редуктором. Благодаря этому увеличилась маневренность — спецтехника может разворачиваться практически на месте.
  3. Хорошую видимость оператору обеспечивает увеличенное лобовое стекло.
  4. АКПП при передвижении вверх автоматически повышает скорость.
  5. Светодиодная лампа, находящаяся в верхней части корпуса, обеспечивает необходимые условия для работы в ночное время.
  6. Кузов машины изготовлен из особо прочного металла, в состав которого входят антикоррозийные добавки.
  7. Увеличен период замены фильтров и масла, что снижает затраты на техобслуживание и увеличивает эффективность работы спецтехники.
  8. Удобное расположение приборов позволяет оператору управлять рабочим процессом не отвлекаясь.
  9. Соединительные гусеничные пальцы оснащены пылезащитным сальником, благодаря чему увеличивается срок эксплуатации.
  10. Широкие гусеничные ленты способствуют устойчивости машины при плохих климатических условиях.
  11. Гидросистема гармонично сочетается с работой мотора, что снижает расход топлива, а также увеличивает эффективность работы.
  12. Гидросистема приводов позволяет развивать скорость при движении вверх, а также обеспечивает увеличение скорости рабочих механизмов.

Основные технические параметры данной спецтехники приведены в таблице:


Hitachi EX200–2, EX200–5 и Hitachi EX200–1, EX200–3, EX200–6

Модель EX200–2 имеет лишь незначительные отличия от базовой. Машина ZX200–5 имеет усиленную ходовую часть. Благодаря инновационной гидросистеме HIOS III удалось повысить скорость перемещения рабочего оборудования. Экскаватор может применяться в тяжелых условиях эксплуатации.

Hitachi EX200-2

Hitachi EX200-5

Hitachi EX200 LC, EX200 LC–1, EX200 LC–2, EX200 LC–3 и EX200 LC–5

Экскаватор EX200–3 отличается от базовой машины увеличенным на 13 % крутящим моментом, а также повышенной на 11 % тягой. Модели, имеющие в обозначении символы LC, имеют удлиненную гусеничную базу. Остальная спецтехника не имеет существенных отличий от базового экскаватора.

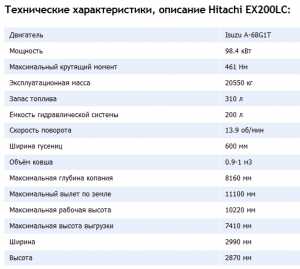

Hitachi EX200LC

Hitachi EX200LC-2

Hitachi EX200LC-3

Hitachi EX200LC-5

Hitachi EX 300, EX300–3, EX300–3C, EX 300–5

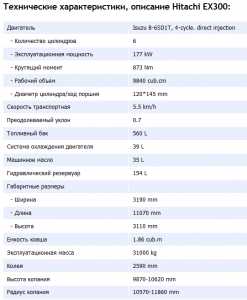

Экскаватор Hitachi EX 300 оснащен мощным 6-ти цилиндровым двигателем Isuzu B-6SD1T. Технические характеристики данной модели приведены в расположенной ниже таблице. Эта машина и модель Hitachi EX 300–5 не имеют существенных конструктивных отличий. Экскаватор EX 300LC оснащен гусеничной тележкой удлиненного типа.

Hitachi EX 300

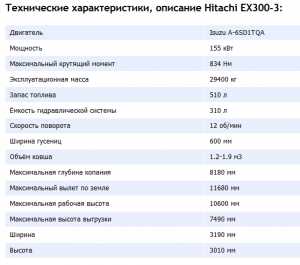

Hitachi EX 300-3

Hitachi EX 300-3С

Hitachi EX 300-5

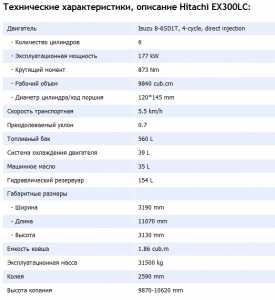

Hitachi EX 300LC, EX300 LC–2, EX300 LC–3, EX300 LC–3C

Машина Hitachi EX300 LC–2 оснащена двигателем Isuzu 6SD1TPD. Технические параметры данной модели приведены в таблице, находящейся ниже. Машины из данного модельного ряда не имеют значительных отличий конструкции.

Hitachi EX300LC

Hitachi EX 300LC-2

Hitachi EX300LC-3

Hitachi EX 300LC-3C

Hitachi EX 400, EX400-3, EX 400–5

Экскаваторы Hitachi EX 400 и Hitachi EX 400–5 не имеют значительных отличий. В следующей таблице приведены технические характеристики для модели Хитачи EX 400.



Hitachi EX 400LC, EX400 LC-3, EX400 LC-5

Машина Hitachi EX400 LC-3 имеет мощный двигатель Isuzu 6RB1TPQ. Машина Hitachi EX 400LC оборудована удлиненной гусеничной тележкой. Технические характеристики данного экскаватора приводятся в следующей ниже таблице. Данный модельный ряд машин Hitachi EX не имеет существенных отличий.

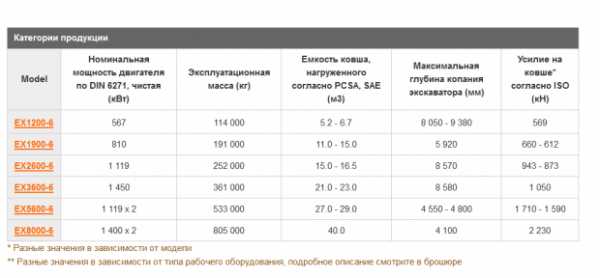

Новые модели гусеничных экскаваторов HITACHI серии EX-6

Старые модели прошли модернизацию и вышли с серией EX-6.

Hitachi EX1200-6

После доработок и изменений, эта модель экскаватора имеет повышенную безопасность и комфортабельность кабины оператора.

Новая улучшенная гидравлическая система и эксплуатационные показатели.

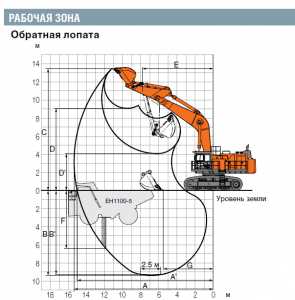

Габаритные размеры и рабочая зона модели Hitachi EX1200-6.

Обратная лопата
Обратная лопата

Прямая лопата
Прямая лопата

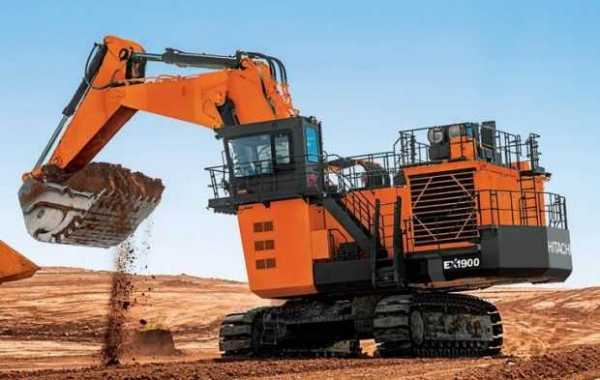

Hitachi EX1900-6

Эту модель относят к большим машинам. В основе конструкции лежит удобство в техническом обслуживании, комфортабельная кабина оператора с интеллектуальными средствами управления.


Габаритные размеры и рабочая зона модели Hitachi EX1900-6.

Hitachi EX2600-6

Экскаватор Hitachi EX2600-6 – это машина совершенно нового поколения.


Как и другие модели серии EX-6 имеет комфортабельные условия кабины оператора и удобный доступ к оборудованию машины, что ускоряем проведение осмотра и техническое обслуживание.

Габаритные размеры и рабочая зона модели Hitachi EX2600-6.

Hitachi EX3600-6


Гидравлический экскаватор Hitachi модели EX3600-6 имеет полную мощность двигателя 1 450 кВт (1 944 л.с.). Эксплуатационная масса: с обратной лопатой 359 000 кг, с прямой лопатой 362 000 кг.

Технические характеристики, габаритные размеры и рабочая зона модели Hitachi EX3600-6.

Hitachi EX5600-6

Это большой гидравлический экскаватор с колоссальной производительностью. Он имеет полную мощность двигателя 2 х 1119 кВт (2 х 1500 л.с.). Эксплуатационная масса: с обратной лопатой 533 000 кг, с прямой лопатой 537 000 кг. Большая мощность двигателя приводит машину к выполнению самых сложных задач.

Новые модели Hitachi – это воплощение прочности и выносливости.

Технические характеристики, габаритные размеры и рабочая зона модели Hitachi EX5600-6.

Hitachi EX8000-6

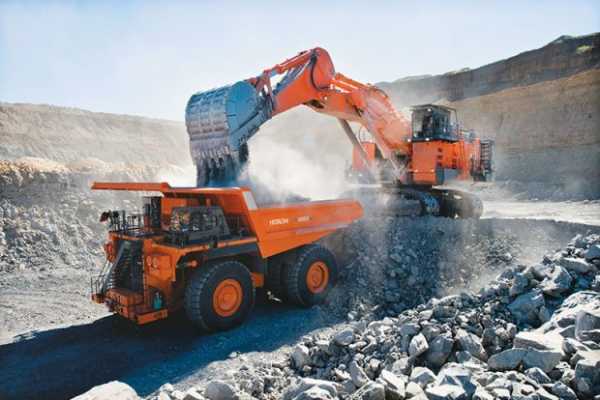

Карьерный экскаватор Hitachi EX800-6 задает новые стандарты в горнодобывающей промышленности. Это самый большой в мире гидравлический экскаватор.

Его полная мощность двигателя 2 х 1450 кВт (2 х 1940 л.с.). Эксплуатационная масса: с обратной лопатой 825 000 кг, с прямой лопатой 837 000 кг.


Кабина оператора разработана для комфорта и удобства в работе.

Технические характеристики, габаритные размеры и рабочая зона модели Hitachi EX8000-6.

stroyteh.pro

Экскаваторы Хитачи - рабочие характеристики и устройство

На сегодняшний день одним из лидирующих средств, используемых в строительных работах является такая техника как экскаваторы. Марок данной техники на сегодняшний день представлено в огромном количестве, однако есть марки экскаваторов, которые являются передовиками на данном поприще и занимают исключительно первые места среди других производителей экскаваторов.


Такими сегодня являются экскаваторы, которые производятся японской компанией Хитачи. Экскаваторы данной марки представляют собой совершенно передовую по технологиям и качеству работы технику. Экскаваторы Хитачи являются символом качества и надежности и являются многофункциональными средствами для проведения огромного числа работ. В данной статье будут рассматриваться основные преимущества данной техники, рабочие характеристики и производительность.


Характеристики экскаваторов Хитачи


Данная техника является уникальной и многоотраслевой, поскольку функционал этого монстра имеет очень широк. Следует отметить отличные производительные качества экскаваторов Хитачи. Эта техника обладают чрезвычайно высоким уровнем мощности, а посему способна к выполнению большого количества поставленных рабочих задач. Целесообразно использовать данные аппараты на больших объемах работ.





Экскаваторы Хитачи обладают высоким уровнем долговечности, а следовательно их использование в различных сферах работы является экономически выгодным. Данная техника выпускается в разных вариантах, то есть эти экскаваторы могут быть выполнены как в колесном, так и в гусеничном варианте. Двигательная система экскаваторов Хитачи, как правило является четырехтактного типа и оснащена специальными элементами, которые отвечают за его охлаждение, данное охлаждение выполняется посредством воды, турбонадувом, а также системой промежуточного охлаждения. Регулировка скоростных режимов происходит у данного типа экскаватора посредством механической системы.


Особенности экскаваторов Хитачи







Немаловажным является то, что во время остановки данная техника имеет защиту от гидроудара. Количество цилиндров данной техники может быть разным, и варьируется именно от модели экскаваторов Хитачи. Мощность данной техники так же имеет различия в зависимости от модельного ряда, но средним показателем как правило является мощность равная порядка девяноста квт.


Экскаватор Хитачи способен вгрызаться в землю на глубину равную порядка семи метрам, однако этот показатель может так же иметь различия от модельного ряда данного вида техники. Так глубина может достигать и десяти метров и более.


Экскаваторы оснащаются так же ковшом с вариантами исполнения. Размеры ковша могут быть различными, это зависит от того, какие работы будут выполняться посредством данной техники. Как правило средним размером вместительности ковша является пара кубических метров. Скорость с которой передвигается экскаватор может быть различной и варьируется в пределах от трех до шести километров в час. Для техники такого назначения данная скорость является высоким показателем.


Именно совокупность всех перечисленных качеств и параметров, а также рабочие характеристики данной техники делают ее настолько популярной и обуславливают то, что экскаваторы Хитачи являются столь востребованными на сегодняшний день.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
