Гсм склады – Какие требования предъявляются к складам ГСМ?

Содержание

Какие требования предъявляются к складам ГСМ?

Склад ГСМ – это производственный объект с высоким классом опасности, состоящий из комплекса зданий и различных сооружений для приемки, переработки и хранения продуктов нефтепромышленности. Строительство и обустройство складских помещений регламентируется рядом требований, изложенных в законодательных актах: закон № 123-ФЗ от 22.07.2008 г., СП 12.13130.2009 от 01.05.2009 г., СП 155.13130.2014 от 26.12.2013 г., СП 5.13130.2009 от 01.05.2009 г., РД 34.03.350-98 от 01.04.1998 г., ГОСТ 12.1.044-89 от 01.01.1991 г.

Склад ГСМ – категория и классификация

Исходя из максимального объема одного резервуара, общей вместимости и хранимых веществ, складам ГСМ могут присвоить одну из пяти категорий:

I — для общей вместимости более 100 000 м3;
II — для складских помещений, предназначенных для размещения горюче-смазочных веществ в объеме от 20 000 до 100 000 м3;
IIIa — для складов, в оснащении которых, есть резервуар с максимальной емкостью до 5 000 м3 и общей вместимостью – 10 000-20 000 м3;

IIIб — присваивается помещениям, в которых размещены резервуары (максимальный объем одного – до 2 000 м3) и хранится от 2 000 до 10 000 м3 горюче-смазочных материалов;
категорией IIIв маркируют хранилища, вмещающие до 2 000 м3, при этом максимальный объем резервуара не должен превышать 700 м3.

Также склады классифицируются по степени опасности воспламенения или взрыва. Класс А присваивается помещениям с повышенной взрывопожароопасностью, в которых хранятся:

легковоспламеняющиеся жидкости, горючие газы, обладающие температурой вспышки до 28 °С, в таком объеме, что способны образовывать парогазовоздушные смеси, которые приводят к взрыву с избыточным давлением более 5 кПа;
материалы и вещества, которые при взаимодействии между собой, с кислородом или водой могут сдетонировать и образовать в помещении давление более 5 кПа.

К классу Б относят взрывопожароопасные объекты, где размещены легковоспламеняющиеся жидкости, пыль или волокна с температурой возгорания больше 28 °С, а также горючие вещества в таком объеме, что образовывают парогазовоздушные смеси, способные при взрыве вызвать избыточное давление в помещении свыше 5 кПа.

Помимо классификации по площади и опасности хранимых веществ, склады и помещения для хранения ГСМ делят по:

Степени огнестойкости – это предельная способность элементов и отсеков конструкции противостоять огню. Выделяют 5 степеней, обозначают римскими цифрами от I до V.
Конструктивной пожарной опасности – это характеристики помещений, способствующие вовлеченности элементов здания в пожар и его распространению. В зависимости от требований к огнестойкости выделяют 4 категории – С0, С1, С2, С3.
Функциональной пожароопасности – это понятие предполагает разделение помещений исходя из их возраста, технического состояния здания и уровня опасности в случае, если возникнет пожар. Выделяют 5 категорий Ф1-Ф5 с подпунктами.

Более подробная информация о подклассах зданий излагается в статьях 28-32 Закона № 123-ФЗ.

Требования пожарной безопасности

К помещениям с категориями опасности А и Б выдвигаются особые требования:

Резервуары располагают с подветренной стороны относительно других построек.
Хранилища должны разделять противопожарные разрывы шириною от 2 м, которые должны быть всегда свободны, складирование каких-либо материалов на разрывах запрещено. Также не допускается парковка автотранспорта.
Территория с помещениями для хранения ГСМ должна быть хорошо освещена.
Площадь, предназначенную для установки резервуаров, огораживают забором из негорючего материала. Минимальное расстояние между емкостями и оградой – 2 м, до сооружений нужно соблюдать дистанцию в 5 м.
Подъездные дороги должны быть в исправном состоянии, зимой очищены от заносов и льда.
Складские помещения категории А и Б крытого типа оборудуют как минимум двумя выходами, расположенными в противоположных сторонах, двери должны открываться наружу.

Нужно следить за исправностью проводки и всех электрических приборов. Для системы освещения лучше применять светодиодные лампы.
Хранить резервуары с горюче-смазочными материалами на огнестойком фундаменте, возведенном в соответствии с требованиями нормативных актов.
Между ярусами складируемых емкостей нужно соблюдать дистанцию 1 м. Между резервуарами помещать деревянные прокладки.
Все помещения на территории склада ГСМ должны быть укомплектованы достаточным количеством огнетушителей, оснащены радиосвязью или телефонами. По возможности нужно установить системы пожарной безопасности.
Для обеспечения безопасности на складах класса А и Б важно при зонировании территории соблюдать принцип однородности хранимых материалов. Для этого учитывают требования, предъявляемые к их хранению, категорию опасности продукции и совместимость ГСМ в плане пожарной опасности.

Также к помещениям для хранения нефтепродуктов предъявляют требования по маркировке пола: наносят обозначения мест нахождения огнетушителей, телефонов или радиостанций, маркируют проходы и аварийные выходы.

Независимо от категории опасности, склады нужно оснащать первичными и вторичными средствами пожаротушения. На видных местах вывешивают плакаты с правилами пожарной безопасности. Обязательно оборудовать хранилища датчиками пожаротушения, системами сигнализации. В помещениях категории А и Б категорически запрещено использовать открытый огонь и инструменты, высекающие искры.

Склады ГСМ на основе мягких танков: преимущества и требования

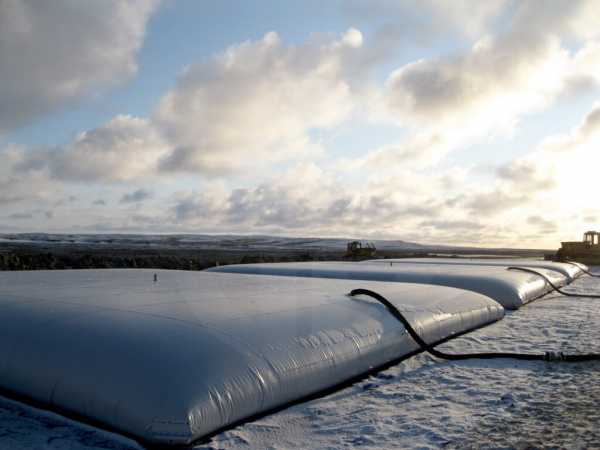

ГК «Нефтетанк» предлагает мягкие резервуары для оснащения складов ГСМ. Они используются круглогодично и возводятся даже в районах вечной мерзлоты при сложных погодных условиях в срок от 1 рабочей смены.

В соответствии с Градостроительным Кодексом РФ склады ГСМ на базе полимерных резервуаров относятся к временным строениям, поэтому разрешение на организацию хранилища не потребуется.

Не нужно подготавливать площадку, возводить фундамент – мягкие резервуары расстилают на землю, песок, снег, болотистую местность. Единственное условие – отсутствие острых предметов.
Не нужно строить забор, в комплекте с полимерными емкостями идут металлические ограды.
Отсутствует необходимость прокладывания инженерных сетей. Обвязка гибкими рукавами не требует траншеи. Минимальное число стыков защищает от протечек.
Не требует обваловки, каждый нефтетанк расположен на защитной берме, которая поставляется в комплекте. Это облегчает отвод талых вод и защищает грунт от загрязнения.
В условиях сурового климата разгерметизация «подушки» практически невозможна, материал выдерживает морозы до – 60 °С. В то время, как металлические резервуары при низкой температуре воздуха дают течь по сварочным швам.

Достоинства использования мягких резервуаров для создания полевого склада ГСМ:

легко доставить в труднодоступные районы, нефтетанки в свернутом виде занимают мало места;
емкости можно вводить в эксплуатацию поэтапно по мере развертывания;
простая настройка учета отпуска ГСМ – в комплект поставки входит запорно-учетная арматура, возможен удаленный контроль;
разрешены к применению в природоохранных зонах, не требуют рекультивации земель после демонтажа.

Полимерные нефтетанки выпускаются с соблюдением всех установленных норм. Резервуары, выполненные по запатентованной технологии, обладают повышенной прочностью, что минимизирует утечки и снижает риск возгорания ГСМ или образования взрывоопасных газовоздушных смесей.

Мы подготовим проект для полевого склада ГСМ любого объема, предложим подменное оборудование и ремонт металлических и бетонных емкостей полимерными вкладышами. Отгрузка возможна в день оплаты: все типовые емкости есть на складе.

neftetank.ru

Cтроительство ГСМ складов и баз горючего: нормативы и требования

Горюче-смазочные материалы требуют строгого соблюдения техники безопасности при хранении, поэтому к строительству складов для них предъявляются особые требования. Сегодня правила работы складов ГСМ и контроль за ними не регулируются отдельными нормативными актами, а попадают в число общих требований к складской и предпринимательской деятельности. Но есть определенные нормативы, которые обязательно нужно учитывать при проектировке. Различают товарные склады и помещения на предприятиях, где хранится ГСМ-продукция. Эти здания имеют разное назначение, но в обоих случаях требуется соблюдение противопожарных норм. Рассмотрим, как осуществляется строительство складов горюче-смазочных материалов.

Особенности и классификация

Проектирование складов ГСМ состоит из нескольких этапов, после которых заказчик получит готовый проект здания, полностью функционального и защищенного от чрезвычайных ситуаций. Проектировка осуществляется с учетом требований СНиП II-106-79, регламентирующего строительство мест хранения нефтепродуктов. Любой проект включает в себя рабочую документацию и несколько специальных разделов, в которых отражены вопросы охраны труда, организации строительства и охраны окружающей среды.

строительство гсм складов

Любой склад ГСМ, строительство которого требует соблюдения регламента, представляет собой комплекс зданий и оборудования, предназначенного для приемки, технологической переработки и организации хранения топлива, машинного масла и горючих жидкостей специального назначения. Кроме того, склад должен быть оборудован механизмами для подачи ГСМ и заправки машин. Проектирование складов ГСМ предполагает их разделение на призаводские, перевалочные и распределительные. Призаводские делятся на сырьевые и товарные, чаще всего оба типа находятся на территории одного предприятия. Перевалочные укомплектовываются оборудованием для перегрузки нефтепродуктов с одного типа транспорта на другой (из железнодорожных цистерн в морские танкеры, к примеру). Распределительные предполагают перегрузку ГСМ в более мелкую тару, что тоже требует специального оборудования. Все особенности назначения зданий учитываются в ходе проектных работ.

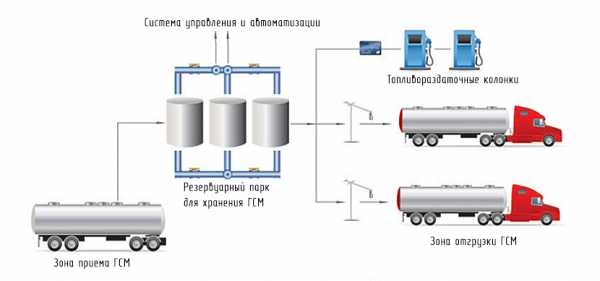

Строительство ГСМ складов и баз горючего учитывает разделение всего пространства на несколько функциональных зон:

Зона хранения горючего, в которой находятся резервуары с топливом и техническими маслами. Там же располагается насосное оборудование и технологические трубопроводы.
Оперативная зона – место, отведенное для розлива нефтепродуктов в контейнеры, автоцистерны, бочки и другие емкости. Здесь располагается разливочное оборудование. Крупный склад может иметь собственную лабораторию для контроля качества нефтепродуктов.

Вспомогательная зона — ряд помещений, необходимых для нормального функционирования. Сюда включены котельное помещение, подстанция, механическая мастерская, ремонтный цех и т. д.
Административная зона — участок занимают помещения охраны, администрации, здесь же располагается гараж и пожарное депо.

Строительство ГСМ складов и баз горючего должно проектироваться с учетом необходимой площади для каждой зоны в зависимости от назначения и требований к оснащению. Портовый склад требует дополнительной зоны для водных операции: погрузки ГСМ в танкеры и разгрузки нефтепродуктов, доставленных водным транспортом. Это пристани, специальное насосное оборудование и др.

Требования к содержанию

Нормы на строительство склада ГСМ и его содержание позволяют добиться безаварийной работы и выполнения зданием всех своих функций. Должны соблюдаться следующие требования:

нефтехранилища

К территории должны быть проложены грамотно спланированные подъездные пути, которые в зимнее время тщательно очищаются от снега. Бетонные и асфальтированные дороги должны поддерживаться в хорошем состоянии, места подъезда обязательно освещаются.
Территория обносится забором, сделанным из негорючих материалов, высота его должна составлять не менее 2 м. На территории не допускается скопление мусора, содержать ее нужно в чистоте. В тех местах, где существует особая опасность возгорания, устанавливаются предупреждающие знаки.
На территории обязательно оборудуются пожарные щиты, на которых располагаются средства пожаротушения. Любое помещение должно иметь не меньше 2 выходов, двери из каждого здания должны открываться только наружу. Это позволит быстрее провести экстренную эвакуацию при чрезвычайных ситуациях.
ГОСТ на строительство склада ГСМ 1510-84о пределяет требования к емкостям и резервуарам, в которых хранится горючее: стационарное оборудование устанавливается на прочном фундаменте. Если есть необходимость работ на высоте, емкости дополнительно оборудуются лестницами с перилами. Цистерны больших объемов должны иметь специальное покрытие, устойчивое к агрессивным средам.

Существуют также специальные нормы по строительству склада для хранения газовых баллонов.

Такие баллоны хранятся только в вертикальном положении, недопустимо размещение помятых или поврежденных резервуаров, а также баллонов, на которых не указана дата испытания.
Не должно быть чердачных помещений, стены высотой не менее 3 м изготавливаются из негорючих материалов.

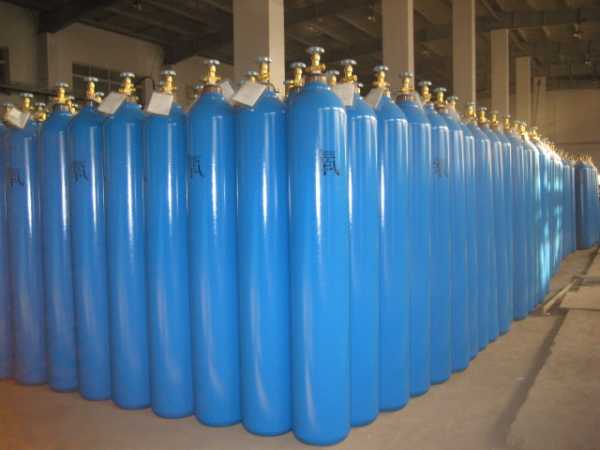

склад для хранения газовых баллонов

Нормы для хранения газовых баллонов в целом соответствуют требованиям к организации других типов хранилищ ГСМ.

Дополнительные требования к строительству

ГОСТ на строительство склада ГСМ требует дополнительной обработки металлоконструкций огнезащитным покрытием, препятствующим распространению огня. Пол изготавливается из материалов, которые не дают образования искр даже при сильном ударе металлическим предметом. Необходимо тщательно контролировать осветительную систему, не допуская неисправностей проводки. Обязательно организуется работоспособная система приточно-вытяжной вентиляции, которая позволит эффективно очистить помещения от дыма. Нельзя допускать скопления посторонних предметов на лестницах, загромождения пожарных выходов, нарушений режима курения в здании. Каждое помещение должно быть оборудовано устройствами для связи с диспетчерской, обязательна установка датчиков пожарной сигнализации.

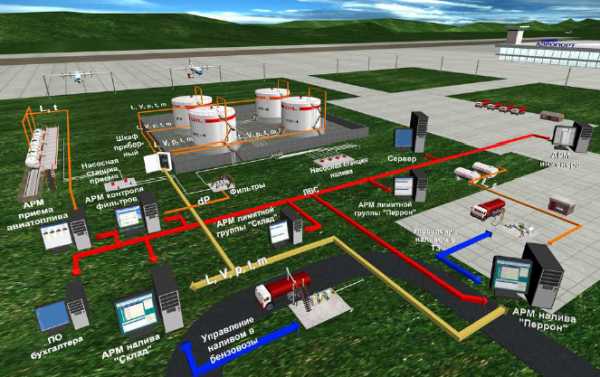

проектирование информационных свяей склада ГСМ аэропорта

Строительство складов горюче-смазочных материалов, проведенное в соответствии со всеми нормами, позволяет гарантировать безаварийную работу и отсутствие любых чрезвычайных ситуаций. Нормы на строительство дополняются обязательным инструктажем сотрудников и контролем за соблюдением всех противопожарных требований. Склады ГСМ требуют особого внимания, являются местом повышенной опасности, поэтому недопустимо пренебрежение противопожарными мерами. Ответственное отношение к делу поможет избежать человеческих жертв и больших материальных потерь.

skladovoy.ru

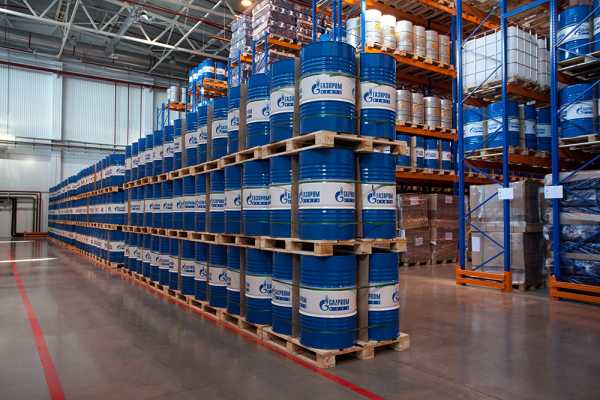

Склад горюче смазочных материалов — как обустроить безопасное хранение ГСМ

Работа с ГСМ требует повышенного внимания к пожарной безопасности склада, далее мы пройдёмся по ряду моментов, которые либо отличают, либо требуют более тчательной проработки в сравнении с хранением прочих товаров.

Территория склада должна иметь четко спланированные подъездные пути, пожарные проезды и выезды на общественные дороги. Асфальтированные или бетонные дороги должны находиться в идеальном состоянии, своевременно проходить осмотр, иметь хорошее освещение, в зимнее время все подъезды к складу должны быть очищены от снега.

Территория склада должна быть ограждена забором из негорючих материалов высотой не менее 2 м. В пределах склада не должно быть скопления мусора, содержать его нужно в чистоте и порядке. В местах, представляющих особую опасность, обязательно наличие предупредительных знаков. Обязательно наличие стенда с предметами для борьбы с огнем.

Эксплуатировать любое оборудования на складе ГСМ допустимо только в течение срока службы, после окончания основное и дополнительное оборудование подлежит замене. При этом вывод из эксплуатации производится по факту физического износа раньше расчетного срока. Все ремонтные работы или демонтаж оборудования производится после полной остановки, отключения, сброса давления и т.д.

Системы хранения, отпуска и приема нефтепродуктов оснащаются средствами защиты, контроля и блокировки, что обеспечивает безопасную работу. Техника, предназначенная для перемещения грузов должна иметь ограничение грузоподъемности, надежные тормоза, фиксаторы, предотвращающие произвольное движение механизма.

Стационарное оборудование, резервуары и т.д. должны быть установлены на прочном фундаменте. Если для его обслуживания требуется подъем на высоту, то дополнительно устанавливаются ступени или лестницы с перилами с уклоном не более 60° и шириной ступеней не менее 65 см. Необходимо использовать специальную тару для храниния материала, подробнее об этом — в отдельной статье: Ёмкости для хранения ГСМ.

В помещении склада должно быть не менее 2-х выходов, расположенных с разных сторон помещения. Двери должны открываться только наружу. Все входы, проходы, лестничные пролеты и т.д. не должны загромождаться материалами, оборудованием и другими предметами. Каждое производственное помещение в пределах склада ГСМ должно быть оснащено исправной телефонной или радиосвязью с доступом в диспетчерскую службу, пожарную часть.

Склад должен быть хорошо освещен, на больших территориях дополнительно устанавливается аварийное освещение. Искусственное освещение должно быть оборудовано в соответствии с нормами, предъявляемыми к складам ГСМ.

На складе ГСМ должна бесперебойно работать система приточно-вытяжной вентиляции. Для обогрева помещения используется централизованное и местное отопление. В качестве теплоносителя — вода, пар, воздух. Водопровод и канализация на складе ГСМ оборудуется в соответствии с нормами и правилами проектирования.

kudavlozitdengi.adne.info

Проектирование складов ГСМ

Версия для печати

Компания ООО «Нефтегазинжиниринг» выполняет проектирование складов горюче-смазочных материалов (ГСМ) под конкретные объекты, находя оптимальный баланс между пожеланиями Заказчика к оборудованию и технологическими условиями будущего строительства.

Склады ГСМ предназначены для реализации технологических процессов, которые требуют применения различных типов смазки и горючего, в том числе бензина, дизельного топлива, масел моторных и трансмиссионных, сжиженных природных или нефтяных газов. В зависимости от решаемых задач склады подразделяются по стандартной классификации на следующие виды:

Перевалочные
Главная задача — это перегрузка горюче-смазочных материалов между разными или однотипными видами транспорта: из ж/д цистерн в автоцистерны, из автоцистерн в танкеры, из одной цистерны автотранспорта в другую и т.д.
Призаводские
Склады такого типа бывают товарными, которые обеспечивают только прием, хранение и отгрузку рабочего продукта, или сырьевыми, которые помимо сливо-налива выполняют функции переработки рабочей среды. Наиболее распространенным вариантом является объединение обоих типов в едином хозяйстве, которое располагается на общей или близлежащей к заводам территории.
Распределительные
Назначение распределительных складов — это обеспечение нужд предприятия и отпуск ГСМ в малых объемах за счет сравнительно небольшого резервуарного парка.

Существующая классификация служит основой планирования проекта, при этом вне зависимости от выбранного типа склада при проектировании предусматривается возможность хранения, приема, подачи на топливораздаточные колонки или автотранспорт, очистки и управляемого смешения (компаундирования) требуемого объема нефтепродуктов.

Состав проекта складов горюче-смазочных материалов

Проектная документация для строительства складов горюче-смазочных материалов состоит из нескольких разделов, состав которых может быть изменен в процессе составления технического задания. Содержание проекта определяется утвержденным Правительством РФ постановлением №87 «Положение о составе разделов проектной документации и требованиях к их содержанию» и включает в себя следующие элементы:

пояснительная записка;
генеральный план склада ГСМ, схемы и чертежи: организация земельного участка, рельефа площадки, движения, благоустройства, сводный план прокладки инженерных коммуникаций, ситуационный план и т.д.
архитектурные решения: фасады, особенности строительных конструкций, планы внутреннего устройства склада, станции обслуживания, опреаторной и т.д.
объемно-планировочные и конструктивные решения: чертежи металлических и железобетонных конструкций, особенности их расположения и организации;
технологические решения и инженерно-техническое обеспечение: схемы наружного и внутреннего освещения, прокладки кабелей, внешних соединений, размещения молниеприемников, систем автоматизации, водоснабжения, теплоснабжения и т.д.
организация строительства или организация работ для проведения демонтажа/сноса объекта капитального строительства;
мероприятия, направленные на обеспечение пожарной безопасности, охране окружающей среды и т.д.;
сметная документация на строительство;
информация об управлении производством склада горюче-смазочных материалов и сведения об охране труда.

Грамотное составление проекта позволяет получить максимально рентабельный объект в оговоренные сроки и обеспечивает строительство современной инфраструктуры для работы с горюче-смазочными материалами.

Основной частью инфраструктуры является один или несколько резервуаров для хранения продукта. Резервуары представляют собой одностенные или двустенные стальные сосуды, которые могут быть изготовлены в горизонтальном или в вертикальном исполнении. Материалом изготовления является сталь различных марок, тип которой подбирается в соответствии с климатическими условиями. Внутри емкости располагается от одной до четырех камер, что дает возможность одновременного хранения разных наименований ГСМ. Вместимость одного сосуда определяется требованиями к оборудованию, при этом минимальный объем составляет 3 м³.

Нормативные документы при составлении проекта складов ГСМ

Качество выполненного проекта и безопасность эксплуатации будущего промышленного объекта гарантируется не только высокой квалификацией сотрудников ООО «Нефтегазинжиниринг», но и соблюдением федеральных норм и правил, государственных стандартов и отраслевых рекомендаций, таких как:

СП 56.13330.2011 «Производственные здания»;
СНиП 2.11.03-93 «Склады нефти и нефтепродуктов. Противопожарные нормы»;
ГОСТ 1510-84 «Нефть и нефтепродукты. Маркировка, упаковка, транспортирование и хранение»;
ФНиП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».

Стоимость и сроки проектирования складов ГСМ

Предварительный расчет стоимости и сроков проевтирования складов горюче-смазочных материалов составляется специалистами ООО «Нефтегазинжиниринг» на основании таких показателей, как состав оборудования, объем и количество резервуаров, спектр выполняемых работ, производственная деятельность и др.

Информацию о стоимости и сроках можно уточнить одним из представленных ниже способов:

по телефону для Москвы и области 8 (495) 246-01-62,
по телефону для Спб и регионов 8-800-333-95-62,
по телефону для Саратова и области 8 (8452) 250-357;
через форму «Заказать услугу» или «Задать вопрос»;
по электронной почте .

ngirf.ru

Автоматическая система пожаротушения склада ГСМ (горюче-смазочных материалов): как работают АУПТ

Без использования складов немыслимо любое предприятие, занимающееся грузооборотом – в частности, хранением и распределением товаров, например, по торговым точкам. При складировании товара важно не только учитывать его физические свойства, требования к микроклимату и срок годности, но и обеспечить его надлежащую пожаробезопасность.

Загрузка …

Так как несчастные случаи, связанные с возгораниями, происходят довольно часто, необходимо ответственно подойти к вопросу обеспечения склада АУПТ – автоматическими установками пожаротушения, способными значительно снизить ущерб от возгорания или вовсе предотвратить его на ранней стадии.

Но всё по порядку. В первую очередь, ознакомимся с официальной классификацией складов согласно нормам пожарной безопасности, актуальными в нашей стране:

Категории пожароопасности складов

В зависимости от хранимых на их территории материалов и их потенциальной опасности, все склады подразделяют на следующие категории пожароопасности:

А – повышенная опасность взрыва и возгорания. Объекты хранения таких складов – легковоспламеняющиеся жидкости и газы, а также субстанции, взрывающиеся или вспыхивающие при непосредственном контакте с кислородом.
Б – опасность взрыва и возгорания выше средней. В таких складах хранят огнеопасное горючее, сыпучие и волоконные вещества, а также веществ, образующих в воздухе взрывоопасные пыльные и паровые взвеси.
В – стандартная пожароопасность. Данные помещения используются для хранения жидкостей, сыпучих и волокнистых веществ с большей температурой воспламенения, в том числе тех, что могут воспламениться при контакте с кислородом или друг с другом.
Г – умеренная опасность возгорания. Чаще всего используются для размещения негорючих грузов в разогретом или расплавленном состоянии (например, металлопроката). Также под эту категорию подходят склады, отапливаемые при помощи твёрдых, жидких и газообразных видов топлива – точнее, их сжигания.
Д – пониженная опасность. Стандартные склады для хранения негорючих веществ при обычной температуре.

Разумеется, такую классификацию не назовёшь предельно точной – в частности, в ней не отражается ни специфика хранения, ни архитектурные особенности складского помещения, включая количество этажей, ни огнестойкость самой конструкции. О последней мы поговорим подробнее.

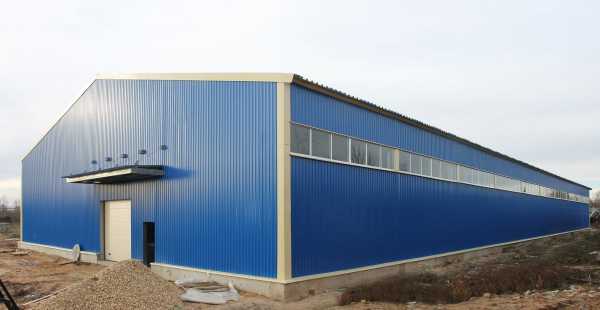

Неравные условия. Как повысить огнестойкость здания?

Условно можно определить понятие огнестойкости как «время, в течение которого конструкция может противостоять огню до полного разрушения». Определяется она следующими показателями:

предел огнестойкости;
предел распространения пламени.

Как нетрудно догадаться, наиболее воспламеняемыми считаются деревянные строения, температура возгорания которых редко превышает 150^{С – вследствие этого, их пожарной безопасности уделяется наиболее пристальное внимание. Добиться её можно при помощи оштукатуривания и пропитки специальными веществами.}

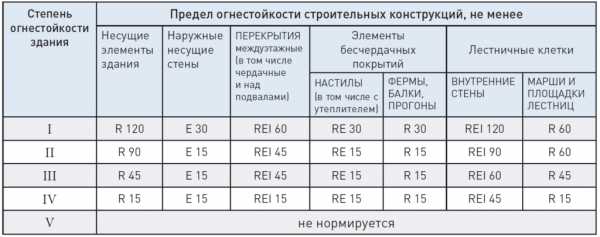

Классификация зданий по огнестойкости

Может показаться, что огонь никак не повредит металлическим конструкциям, но это всего лишь заблуждение – притом, опасное. Металл также штукатурят и отделывают плитками – бетон или керамика – а также обрабатывают специальными красками, при горении вспучивающихся и создающих негорючий защитный слой. Конечно, при высоких температурах поддастся и он – однако его использование поможет значительно увеличить время достижения критической температуры (до двух часов вместо стандартных сорока минут). В состав таких красок может входить гипс, известь и жидкое стекло.

Помимо самой конструкции, не менее важна соответствующая обработка окон, гораздо более уязвимых к воздействию открытого огня (когда же стекло лопается, внутрь здания врывается поток воздуха, что способствует усилению горения). Чтобы избежать этого, окна обрабатывают специальной плёнкой из полимерных материалов с пределом огнестойкости в десять минут. Если вместо обычных стёкол используются стеклоблоки, данное значение может доходить до сорока-пятидесяти минут, или даже одного часа.

Для предотвращения распространения открытого огня используются специальные усиленные двери из тугоплавких сплавом алюминия или стали; они представляют из себя коробчатую конструкцию, внутри которой плотно набивается негорючий материал. Снаружи такая дверь оклеивается плотной лентой, которая предотвращает попадание внутрь помещения дыма.

Система пожаротушения на складе. Сигнализация

Лучший способ бороться с пожаром – предотвратить если не его возникновение, то хотя бы начальное распространение внутри комнаты. Но что если возгорание произошло после окончания рабочего дня, или просто в отдалённом помещении, где нет никого из персонала?

Тогда на помощь приходит сигнализация, в состав которой входят следующие технические элементы:

№	Полезная информация
1	пожарные датчики, отмечающие присутствие в воздухе дымовых взвесей, а также превышение температурной нормы в помещении. На складах повышенной пожароопасности используются датчики, отслеживающее появление открытого огня – это особенно полезно, когда при возгорании объекта частично или полностью отсутствует этап тления (например, склады ГСМ)
2	контрольная панель, на которую поступают сигналы и показания электронных датчиков. При малейшем отклонении от нормы срабатывает сигнализация
3	блок индикации, который отображает текущее состояние помещения и самой сигнализации, а также наблюдает за внутренними процессами
4	источник питания (аккумулятор), который обеспечивает функциональность всей системы даже при отключении электричества

Помимо данных элементов, в каждом помещении склада должны присутствовать ручные извещающие устройства (рычаги или кнопки), которые, согласно инструкции по пожарной безопасности, необходимо задействовать при обнаружении малейших признаков пожара. Наверняка, каждому доводилось видеть подобные устройства ярко-красного цвета в государственных учреждениях. Кнопки должны располагаться в местах, где их удобно задействовать из любой точки помещения, а также оснащены защитной крышкой, предотвращающей случайную активацию.

АУПТ

С системой оповещения всё ясно – теперь поговорим непосредственно о тушении пожара. Тут на помощь персоналу приходят упомянутые в начале автоматические установки, позволяющие максимально быстро устранить опасность масштабного возгорания, полностью локализовав его очаг. На сегодняшний день наиболее популярны следующие системы:

стандартная водная, отличающаяся дешевизной установки и простотой использования;
оросительная водная, представляющая из себя модифицированную версию предыдущей системы. В её состав входит трубопровод с запасом воды и два насоса – основной и резервный – со специальными насадками, разбрызгивающими воду под давлением. Система полностью автоматическая и не нуждается в присутствии оператора;
порошковая, при которой локализация очага возгорания происходит при воздействии на него массы порошковой смеси. Применяется тогда, когда применение предыдущих систем нецелесообразной (при воспламенении бензина, нефтяного масла и.т.д.). Управление происходит при участии оператора, дистанционно. Что касается самих смесей, они могут храниться долгое время при практически любой температуре (от -50^{С до +50^С).}
газовая, отличающаяся самой высокой скоростью тушения пожара (средний показатель – 30 секунд). Используются на наиболее пожароопасных предприятиях для тушения воспламенившихся горючих газов, продуктов нефти, и пр. Использование данной системы не приводит к образованию коррозии при попадании на металлические объекты, не оказывает негативного воздействия на человеческий организм.

Автоматическая система пожаротушения, склад ГСМ

Склады ГСМ (горюче-смазочных материалов), как ясно уже из названия, требуют к обеспечению пожарной безопасности наиболее пристального внимания. Начинается оно ещё с территории склада – точнее, ограждения из негорючего материала, предотвращающего выход пламени за пределы предприятия. Ограждение должно достигать в высоту по меньшей мере два метра и располагаться от основных зданий на расстоянии четыре-пять метров. Ещё через метр после него должна идти полоса вспаханной земли шириной минимум два метра.

Ни одна из дорог, ведущих к склад, не должна быть загромождена – для обеспечения открытого проезда пожарной техники в любой момент. Также пути должны быть в достаточной мере освещены, а дорожное покрытие – проходить соответствующий по времени ремонт (в зимнее время обслуживающий персонал обязан расчищать дорогу от снега и льда).

Каждый склад ГСМ должен иметь по меньшей мере два выхода в разных концах помещения; двери должны открываться наружу, а сами проходы ничем не заграждены.

Рабочая техника должна вовремя проходить технические осмотры, оснащена средствами удалённого контроля и блокировки. Электропроводка и светильники также нуждаются в своевременном осмотре электрика для поддержания в рабочем состоянии; помимо этого, необходимо наличие аварийного освещения, работающего даже при отключении электричества. В качестве освещения используются светодиоды, как наиболее безопасные в использовании модули.

Склад ГСМ

При проведении любых видов ремонтных работ применяется только инструмент с медным покрытием для предотвращения появления искры. Резервуары и баки для хранения горючих видов топлива устанавливаются на огнеупорных бетонных фундаментах. Оборудование должно располагаться в отдалении от солнечного света, на расстоянии не меньше метра друг от друга. Все бочки и контейнеры всегда располагаются крышками вверх в специальных пластмассовых или деревянных распорках с прокладками из технической резины.

Что касается тушения возгорания, использование водных систем абсолютно неприменимо. Вместо них используются порошковые установки, а также пенные и углекислотные огнетушители. Для поддержания связи с пожарной частью или Единой службой спасения на складе ГСМ всегда должна присутствовать рабочая телефонная линия.

03 Огнестойкость конструкций Способы огнезащиты конструкций Категорирование зданий

skladec.ru

Противопожарные нормы на складах нефти и нефтепродуктов, АЗС

Правила пожарной безопасности на складах ГСМ
Системы пожаротушения, чем тушить склад ГСМ
Оснащение склада ГСМ средствами пожаротушения
Противопожарные мероприятия на складах горючего

Правила и противопожарные нормы на складах нефти и нефтепродуктов регулируются ПБ 09-560-03, а также федеральным законом №116 от 21.07.97. Требования распространяются как на действующие АЗС, так и на складские помещения.

Правила пожарной безопасности на складах ГСМ

Разработанные СНиП на склады нефти и нефтепродуктов позволяют обеспечить должный уровень безопасности. Все основные требования ППБ изложены в инструкции №40. В частности там замечается:

Назначается ответственный за пожарную безопасность склада (обычно начальник складского помещения или АЗС).
Требования пожарной безопасности к складам ГСМ и нефтепродуктов запрещают использование открытого огня на всей занимаемой территории, независимо от цели его использования.
Въезд автотранспорта разрешен только при условии наличия искрогасителей.
Разлив жидкостей осуществляется исключительно металлическими ведрами. Тара и укупорочный материал должен храниться непосредственно на складе.
На территории предусматриваются средства пожаротушения склада дизельного топлива или других нефтепродуктов. Предусматривается система автономного тушения огня.
Не допускается загрязнение пола различными жидкостями и мусором.
Противопожарные нормы и требования к складам нефти и нефтепродуктов требуют регулярно проверять состояние дыхательных клапанов емкостей.
Согласно ФЗ №123 склад ГСМ относится к категории пожароопасности Б или В1-В4, в зависимости от типа нефтепродуктов. Каждое помещение хранилища проходит экспертную проверку. По результатам аудита назначается класс пожароопасности. К примеру, здания АЗС относятся к категории взрывопожароопасности «Б».
В случае возгорания ответственный за ППБ организовывает пожаротушение закрытого или подземного склада, заботиться об оповещении сотрудников МЧС.
Разрыв между АЗС и зданием, указывается в НПБ 111-98. Если заправка использует подземные резервуары, минимальное расстояние до жилого дома не может быть меньше 25 м., наземные 50 м.
ППБ указывает на необходимость поставить на складе ГСМ систему автоматического пожаротушения. Во время проектирования помещения учитывают особенности и класс пожароопасности помещения. Выбор установки пожаротушения зависит от типа и категории опасности здания.
Основным требованием, предъявляемым к складам тарного хранения нефтепродуктов, является, обеспечение правильного хранения ГСМ. Не допускаются удары бочек друг от друга. Тара хранится исключительно в вертикальном положении.

Основные правила ПБ для нефтебаз и складов нефтепродуктов должны быть вывешены в видном месте в виде плакатов в качестве напоминания. Устанавливаются указатели аварийного выхода, системы сигнализации, знаки ПБ.

Системы пожаротушения, чем тушить склад ГСМ

Организация тушения пожара на складах ГСМ регулируется НПБ 110-03 и СНиП 2.11.03-93. Суть норм заключается в следующем:

Обязательное использование датчиков пожаротушения.
Установка автоматической системы. Пожаротушение осуществляется с помощью пенного раствора. Вода применяется исключительно для охлаждения несущих конструкций, огнезащитных штор и т.д.
Индивидуальные средства пожаротушения на складе ГСМ располагаются в специально отведенных местах. Сотрудники должны быть проинструктированы относительно действий в случае пожара. Огнетушители регулярно проверяются и заправляются.
Выбираемый тип пожаротушения напрямую зависит от степени взрыво и пожароопасности АЗС или склада.

Легче предотвратить создание потенциально опасной ситуации, чем попытаться остановить процесс горения. Соблюдение ППБ и проведение специальных мероприятий в пожароопасный период позволяют сократить вероятность возникновения пожара.

Оснащение склада ГСМ средствами пожаротушения

Противопожарные требования к складам нефтепродуктов предписывают оснащение первичными и вторичными средствами тушения огня. Способы тушения огня выбирают исходя из характеристик здания и класса огнеопасности помещений.

Оснащение первичными средствами пожаротушения — регламентируется ППБ-01-93. Предназначены для тушения огня на начальной стадии возгорания. Устанавливаются емкости с водой. Объем бочек не менее 0,2 м³. Расчет запаса воды высчитывается по общей площади помещений. Пожарный стенд монтируется в удобном месте. Содержит емкость для песка с обязательной защитой от осадков.
Нормы ПБ при устройстве складов ГСМ обязуют хозяев приобрести огнетушители, асбестовые полотна и войлок для тушения первичных очагов возгорания.
Вторичные средства пожаротушения. В зависимости от категории помещений АЗС по взрыво и пожароопасности выбирается механизированная или автоматическая система пожаротушения. Для определения класса проводится экспертиза безопасности. Оборудование складов ГВС требует использования исключительно автоматической системы пенного пожаротушения.
Система сигнализации и оповещения. ПБ при эксплуатации подчеркивают важность современного оповещения о возгорании обслуживающего персонала. Датчики сигнализации оповещают о потенциальных источниках опасности: повышении температуры или наличия открытого огня. Одновременно посылается сигнал на включение системы пожаротушения в складах ГСМ и на пульт управления МЧС.

Современное противопожарное оборудование складов ГСМ позволило увеличить скорость тушения пожаров и увеличило вероятность локализации возгорания и его затухания в самом начале распространения.

Противопожарные мероприятия на складах горючего

Противопожарные мероприятия включают в себя комплекс мер направленных на предотвращение возгорания или распространения пламени. Основное назначение свести к минимуму вред причиненный пожаром. Требования учитывают противопожарные разрывы между складами ГСМ и зданиями, необходимое количество воды для системы пожаротушения и другие меры:

СНиП на расстояния нефтебаз и складов горючего 2.11.03-93. Расчет разрывов осуществляется по таблице. Значение может изменяться в зависимости от взрывоопасности здания, объема топливных резервуаров и вида хранящегося сырья. Подземный склад дизельного топлива объемом свыше 100000 м³ должен находиться как минимум в 100 метрах от соседнего предприятия или жилого дома.
В наружном складе проводится анализ слабых мест несущих и важных конструкций. Обеспечивается их огнезащита.
Продумываются действия пожарного расчета. Регулярно проводятся плановые учения помогающие обеспечить быструю эвакуацию персонала и посетителей. Приемы тушения пожаров на горюче смазочных складах подразумевают воздействие на две причины распространения огня: высокую температуру и химические свойства материалов.
Водно – пенные составы препятствуют испарению горючих материалов и поступлению воздуха. Температуру нагрева несущих конструкций понижают методом орошения водой. Техника, применяемая при тушении, помогает разбирать завалы, образованные в результате пожара, выполняет и другие функции.

Особый режим на складе горючих жидкостей подразумевающий полный запрет использования открытого огня, а также неукоснительного соблюдения техники безопасности, помогает уменьшить вероятность возникновения пожара.

Правильно подобранные системы пожаротушения способствуют локализации возгорания. Выполнение требований ПБ к открытым складам ГСМ предотвращает распространение огня на близлежайшие жилые здания и промышленные центры.

proffidom.ru

Проект строительства склада ГСМ | Быстровозводимое строительство

Склады выполняют функцию хранения товара, которые в дальнейшем отправляют на реализацию и должны соответствовать требованиям:

удобное расположение и приятный внешний вид;
наличие техники, оборудования, коммуникаций;
долгий срок службы;
быстрое возведение здания.

По выполнению функций склады можно разделить на:

распределительные, выполняют роль временного пункта размещения на небольшой промежуток времени. В складское помещение привозят товар, перемещают в другую тару и готовят к отправке.
перевалочные, обеспечивают перегрузку товара из одного транспортного средства на другой. Например, перемещение из ёмкостей поезда, в морские танкеры.
призаводские, размещают на участке организации. Подразделяются на сырьевые и товарные зоны.

В процессе проектирования подготавливаются трудовая документация и отдельный раздел по охране труда, сооружению и сохранения окружающей среды. Разработка проекта учитывает установленные строительные нормы и правила, которые регламентируют постройка пунктов складирования нефтепродуктов.

Для складских помещений горюче смазочных материалов (ГСМ) необходимо особое внимание уделять пожарной безопасности, условиям хранения товара.

Зонирование территории склада

Помещение содержит в составе немного зданий с обслуживающей техникой для приёма, обработки и сохранения машинного масла, легко воспламеняющих жидкостей и топлива. Кроме хранения на объекте предусмотрена подача смазочных материалов и заправка автомобилей.

Территория склада соответствует нескольким функциональным зонам:

хранение материалов, представлены в виде резервуаров с маслами и топливом, насосами для перекачивания и трубопроводы;
оперативная зона, представлена в виде автоцистерн, контейнеров, бочек и остальных ёмкостей с оборудованием для разлива. При больших размерах склада, на территории может располагаться лаборатория по контролю качества нефтесодержащих материалов;
зона вспомогательных помещений, включает котельные, подстанции, мастерские механического обслуживания, цех по ремонту оборудования и остальные помещения;
зона размещения администрации, охватывает здание с комнатами для охраны, офисами, тут же размещают гараж и пожарное депо;

При проектировании склада возле порта, требуется дополнительно зона разгрузки и погрузки ГСМ на водный транспорт. Представлены в виде пристаней с насосными станциями и дополнительным оборудованием.

Условия содержания ГСМ

Согласно установленным нормативам строительства склада и хранения легко воспламеняемых материалов, должны соблюдаться следующие условия:

правильно спланированные транспортные пути с освещением. Представляют собой качественное асфальтированное покрытие с местом подъезда, чистящееся в период снегопадов;
граница площади склада обнесена забором, для которого используется негорючий материал, с высотой более 2 метров.
территория не предусматривает складирование и хранение мусора;
в местах возгорания, необходима установка предупреждающих знаков;
слады оборудованы пожарными щитами, с полным комплектом средств для тушения;
помещение имеет два выхода, двери которого отрываются наружу;
ёмкости и резервуары устанавливаются согласно требованиям к складам ГСМ 15-1084о.

Требования к ёмкостям хранения

Различают два вида: вертикальные и горизонтальные ёмкости. Заправочные станции оборудуют подземными горизонтальными резервуарами из стали. Резервуары изготавливают из трёх видов материалов: стали, полимеров и полиэфирной ткани.

Стальные резервуары изготавливаются из листового или рулонного материала. Устанавливают двустенные и трёхстенные в приделах населённых пунктов, одностенные используют на базах и размещаю отдельно. В двустенных и трёхстенных промежуток между слоями заполняют азотом или тосолом, для придания конструкции герметичности.

В зависимости от критической температуры размещения резервуара выбирается вид стали. Для территории со значением ниже — 40° используют легированную сталь марки 09Г2С12, 10Г2С. Для показателей до — 40° используется обыкновенная стать марки Ст3СП5, С245. Баки для хранения могут содержать перегородки, для содержания нескольких видов материалов. Сверху ёмкости покрываются антикоррозионным материалом. Чаще всего используют эпоксидные материалы, состоящие из двух компонентов, с малым содержанием растворителя.

Резервуары из полимерных материалов используют для хранения не горючих материалов (мазута, дизельного топлива). Размеры колеблется в зависимости от вида полимера.

Площадь склада

В зависимости от необходимой площади для хранения материалов выделяют несколько размеров. В таблице представлены размеры склада с тремя различными параметрами.

Площадь, кв. м.	504	1008	2520
Ширина, м.	12	24	42
Длина, м.	42	42	60
Высота, м.	3	4,8	8

Оснащение коммуникациями

На складе требуется кроме естественного освещения ещё и искусственное, а также аварийное освещение. Светильники оборудую в соответствии с установленными нормами для склада ГСМ.

Вентиляция приточно-вытяжного типа, осуществляет бесперебойную работу. Кроме этого, в помещении должна быть естественная вентиляция, которая обеспечивает однократный обмен воздухообмен в час. Для склада ГСМ в час обмен воздуха должен быть равен 2,5–5 (при постоянном пребывании персонала на складе) или 1,5–2 (временное пребывание).

Используется местное или централизованное отопление. Для обогрева используют воду, газ или воздух. Системы водопровода оборудуется согласно нормам строительства.

Видеонаблюдение и охрана

Видео наблюдение относится к элементу обеспечения сохранности товара, и является обязательным, как и пункт охраны. При съёмке камера должна охватывать:

выход и вход;
зоны хранения товара;
зона разгрузки и погрузки, сортировки;
кладовая.

Строительство склада из ЛСТК

Для быстрого и не затратного строительства используют лёгкие стальные тонкостенные конструкции (ЛСТК). Представляет собой тонкий оцинкованный перфорированный профиль, которой соединяют воедино специальным креплением.

В основе строительства лежит ленточный фундамент, плита или сваи. К нему крепятся изделия каркаса из тонкостенного оцинкованного профиля. Толщина стали 2-3 мм. За счет перфорации теплопотери снижаются. Конструкцию соединяется винтами, болтами и гайками.

Снаружи каркас обшивается металлическим профилем. Внутри стены и крышу покрывают сэндвич-панелями,

В качестве изоляционного материала используют стекловату или другой минеральный утеплитель, с плотностью 110 кг/куб. м. Для защиты от влаги покрывают плёнкой определённой марки. Пол заливают бетонов 120 мм толщиной.

Оборудуют воротами, необходимого размера, устанавливают замки на утеплённые входные двери. Проводят инженерно-технические работы. Устанавливают систему пожаротушения и видеонаблюдения.

Постройка склада зависит от используемого материала для внешней и внутренней обработки, проведения работы с фундаментом и монтаж инженерных сетей и оборудования. В таблице представлена поэтапная стоимость строительства, сроки в зависимости от площади склада ГСМ.

Площадь склада, кв. м.	504	1008	2520
Сроки проектирования, месяц	2	2	2
Сроки закладки фундамента и монтажных работы, месяц	1,5	1,5	1,5
Стоимость каркаса, рубли	153 742	3 045 320	10 001 326
Общая стоимость, рубли	6 615 878	12 660 305	34 262 037

bvzd.ru
