Gsm модуль для котла – как управлять котлом на расстоянии

Как подключается GSM модуль Zont к котлу смотрите в видео

oteple.com

дистанционное управление агрегатом в частном доме с помощью смс

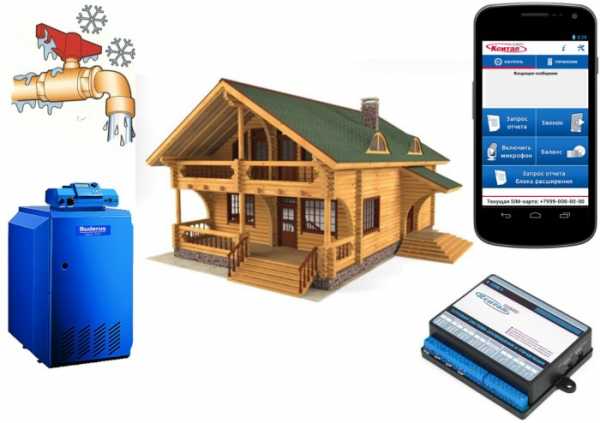

В настоящее время управление домашними автономными системами отопления может выполняться не только вручную, но и дистанционно. Особенно это касается полноразмерных загородных домов, для поддержания нормальных микроклиматических условий в которых требуется многочасовая работа нагревательного оборудования.

Ведь даже при наличии у большинства отопительных приборов самых современных технологий, позволяющих им работать в отсутствие хозяев, не помешает дополнительная система для управления, контроля и предупреждения об аварийной ситуации. Специально для этого и был придуман GSM модуль, все чаще применяемый отечественным потребителем и уже давно ставший практически стандартным за рубежом.

Принцип работы

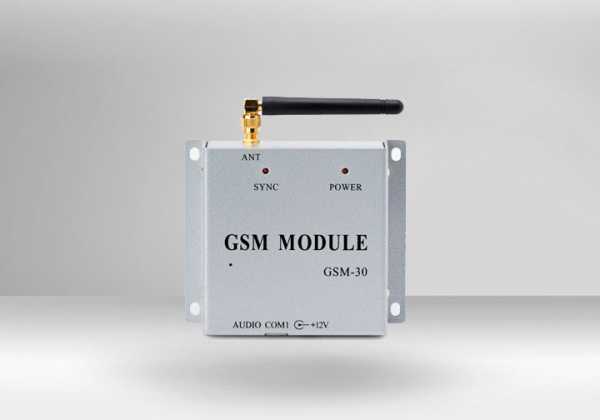

Прибор, предназначенный для управления котлом и контроля его работы на расстоянии, представляет собой управляющий контроллер, способный оперативно реагировать и оповещать владельца по каналам мобильной связи о текущих параметрах работы системы отопления, аварийных ситуациях или нарушениях режима работы.

При своей невысокой по сравнению со стоимостью самого котельного оборудования цене, GSM модуль обладает огромной функциональностью, позволяющей его пользователю:

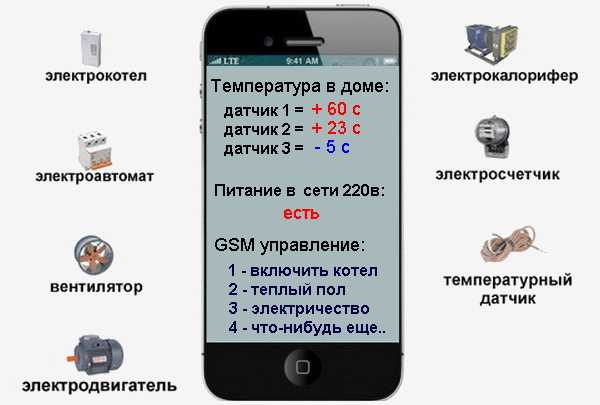

• получать на свой телефон информацию обо всех параметрах отопления, включая температуру теплоносителя в трубах и воздуха в помещении;
• изменять настройки котла с помощью телефонных команд через смс;
• обеспечивать включение и выключение котельного, а иногда и другого вспомогательного оборудования;
• сразу же быть проинформированным о каких-либо неполадках в системе или возникновении аварийной ситуации.

Система отопления, в которой установлено устройство, может подавать сигналы в случае утечек газа или резких перепадов давления.

При этом сразу же после сообщения пользователю информации происходит автоматическое отключение всего оборудования во избежание серьезных проблем.

В случае превышения заданной температуры в помещении контроллер может отрегулировать параметры котла автоматически или же предоставить такую возможность человеку, дающему соответствующую команду через смс.

Тексты сообщений, получаемых от устройства и отправляемых пользователем, изменяются в зависимости от ситуации и поданной команды. При этом оно способно осуществлять двустороннюю связь не только с одним человеком, но и с несколькими доверенными лицами, номера телефонов которых занесены в его базу данных.

Устройство оборудования

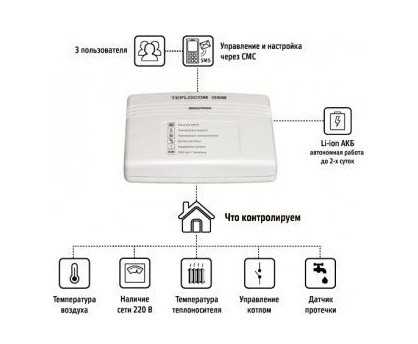

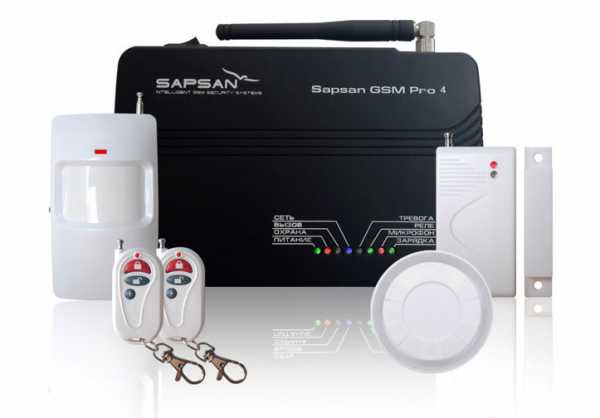

Прибор, представляющий огромную пользу для системы отопления, устроенной в загородном доме или даже, например, на даче, состоит из следующих элементов:

• основной части, которая представляет собой контроллер, имеющий GSM модуль сотовой связи с местом для установки SIM-карты;
• переносной антенны, с помощью которой усиливается сигнал и обеспечивается практически непрерывная связь даже в достаточно отдаленных от крупных населенных пунктов и, соответственно, от вышек сотовой связи районах;
• блока питания и перезаряжаемого аккумулятора (как правило, литий-ионного). Причем последний необходим уже не для управления, а только для обеспечения связи при пропадании электроснабжения, так как сам котел при этом останавливается;
• выносных термодатчиков (количество которых в стандартной комплектации обычно не превышает 2, но иногда возможен заказ дополнительных) для контроля параметров системы отопления;
• других дополнительных устройств, среди которых могут быть и электродвигатели, и реле, и даже микрофоны для подачи звуковых сигналов.

Плюсы и минусы прибора

Как и практически любая технология, GSM модуль обладает рядом достоинств и недостатков. Хотя, конечно, плюсов у него больше, благодаря чему устройство становится все более популярным среди отечественных потребителей.

Этому способствует и развитие производства подобных систем российскими и зарубежными компаниями, а также все большее число котлов, на которых можно устанавливать такой прибор.

Достоинства модуля

Основными преимуществами устройства можно назвать:

1. Отсутствие при его использовании необходимости в поддерживании тепла в помещении, в котором нет людей. Отопление можно включить, например, послав смс за час до приезда в дом.
2. Возможность всегда контролировать температуру в помещении, оставляя котел работать в автономном режиме и не опасаясь возникновения аварии. Ведь в этом случае GSM модуль сразу же сообщит владельцу обо всех неполадках.
3. Получение предупреждения об отключении оборудования в результате прекращения подачи электричества. Зная о случившейся ситуации, пользователь может принять меры по ее исправлению и устранению негативных последствий, к которым может привести остановка отопительной системы.

Недостатки системы

Естественно, при выборе такого устройства для своего дома стоит знать и о его минусах. Главный недостаток при этом только один – высокая стоимость всего комплекса, с помощью которого осуществляется дистанционное управление системой. Поэтому, приобретая GSM контроллер, стоит задуматься, так ли он нужен в вашем доме, или же систему можно заменить обычной автоматикой, справляющейся со всеми проблемами без помощи человека.

Иногда проблема с использованием прибора может возникать при выезде владельца, например, за границу. В этом случае сообщения системы могут просто не доходить до адресата. А использование роуминга будет не слишком выгодным для простого информирования с помощью смс о работе котла.

Выйти из такой ситуации можно, разместив в базе данных модуля не только свой телефонный номер, но и координаты для связи со знакомыми или родственниками, которым на время вашего отъезда придется проконтролировать эксплуатацию оборудования.

Особенности установки

Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.

Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.

Монтаж модуля

Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.

Важным моментом в правильной работе оборудования является подходящее программное обеспечение. Обычно оно поставляется вместе с прибором и адаптировано под различные ОС современных смартфонов. Для лучшей работы приложения стоит обновлять по мере выхода обновлений.

x-teplo.ru

особенности и возможности gsm модуля, его преимущества и недостатки.

Основой комфортного проживания в доме является эффективная работа системы отопления. Современный котёл с высоким уровнем КПД, работающий на твёрдом, жидком или газообразном топливе, помогает поддерживать тепло внутри жилища. Дополнительное же оборудование системы обогрева инновационным GSM-модулем обеспечит простой и удобный контроль над работой домашней котельной при помощи сотовой сети, повысив её энергоэффективность и экономичность.

Особенности и возможности gsm модуля

Содержание статьи

GSM модуль для обогревательных устройств – это целая система, позволяющая удалённо и в автоматическом режиме контролировать работу отопления. Использование такого модуля поможет повысить теплоотдачу, а также увеличить срок службы, исключить возникновение аварийных ситуаций.

В стандартную комплектацию системы GSM управления отопительными приборами входит ряд компонентов:

1. Контроллер. Прибор имеет разное количество входов, применяется для подключения ряда дополнительных устройств и удалённого управления системой через сеть сотовой связи.
2. Датчики температуры. В зависимости от модели контроллера число внутренних и наружных сенсоров может колебаться от двух и до десяти.
3. Антенна сотовой связи. Основной задачей данного элемента является усиление сигнала для максимально надёжной и беспрерывной связи отопительного оборудования с мобильным устройством владельца.
4. Дополнительные датчики. Как правило, к их числу относятся сенсоры, реагирующие на движение, возгорание, повышение температуры выше критической точки, всевозможные аварийные сирены, датчики контроля уровня топлива (для котлов на солярке или бензине).

Функциональность любого современного GSM модуля невероятно обширна. Такое простое и недорогое устройство позволяет дистанционно включать и отключать отопительное оборудование, настраивать режимы работы, получать информацию относительно температуры теплоносителя и условий внутри помещения. Кроме того, контроллер оповестит о возникновении утечки газа, возгорании, скачках напряжения в сети.

Как подключить gsm модуль к котлу

Процедура подключения сетевого контроллера к отопительным агрегатам производится в определённой последовательности, состоит из нескольких этапов:

1. Установка датчиков в помещении и внутри котла, подключение их к единому контроллеру.
2. Подготовка и установка SIM-карты. Следует отключить на карте ПИН-код, а также внести определённый список доверенных номеров.
3. Проверка работы системы. Программное обеспечение GSM модуля имеет ряд базовых настроек, обеспечивающих старт функционирования всей системы. Пользователю будут доступны данные о температуре, напряжении в сети и прочих характеристиках котла.

СПРАВКА! Управлять отопительной системой при помощи сотового контроллера достаточно просто. Существует определённый ряд СМС-команд, отправив которые, можно совершать различные действия – включать и отключать котёл, устанавливать температуру нагревания теплоносителя.

Преимущества и недостатки модуля

Современные GSM модули – самодостаточные и функциональные устройства, которые способны повысить комфортабельность использования котлов. К преимуществам подобных устройств можно отнести:

1. Удалённое управление всем функционалом котла посредством СМС-сообщений. Список таких команд, как правило, прописан в инструкции по эксплуатации от производителя аппаратуры.
2. Мгновенное получение данных о работе системы отопления даже на существенном расстоянии (главное, чтобы был доступ к сети сотовой связи).
3. Автоматическое оповещение о проблемах и неполадках обогревателя – скачках напряжения, потухании, утечке газа, перегреве.
4. Эффективная защита модуля GSM от несанкционированного внедрения посторонних посредством ПИН-кода, устанавливаемого самим владельцем.

Несмотря на целый ряд достоинств, есть у модулей для котлов и некоторые недостатки:

1. Необходимость наличия стабильного подключения к сотовой сети. При этом покрытие должно быть как в местности, где установлен отопительный прибор, так и в месте нахождения его владельца.
2. Отсутствие в некоторых бюджетных моделях модулей GSM опции включения и отключения котла в дистанционном режиме.
3. Высокая стоимость дополнительного оборудования.

Модули GSM в целом можно назвать хорошим выбором для любого котла – от твердотопливного и до газового. Комплектовать таким оборудованием можно системы отопления любых размеров, включая установленные в частном доме, на даче, складе или в промышленном помещении. Вместе с такими контроллерами отопительные системы будут работать более эффективно, надёжно и безотказно, информируя владельца обо всех изменениях, будь то нагрев или охлаждение теплоносителя, прекращение подачи топлива.

Помогла статья? Оцените её

setafi.com

GSM модуль для котлов отопления

Контроллеры выполняют функцию управления нагревательными приборами и распределения тепла и электричества в системе. Задачи контроллера – поддержание оптимальных рабочих параметров для обеспечения экономичного и экологически чистого отопления. Комфортный обогрев жилья, это не только поддержание функционирования центральной отопительной котельной, но и поддержка постоянных пользовательских уровней настройки.

Продвинутым моделям контроллеров центрального отопления доступна проверка фидера котла, дополнительных насосов (циркуляционный, насос отопление пола), смесительных клапанов с помощью интернет-сети и GSM модуль для котла. Мощный контроллер содержит сразу несколько датчиков поддержки процесса горения, лямбда-датчик (зонд) для измерения уровня содержания кислорода, измерения наружной температуры, датчик температуры выхлопных газов для ПИД алгоритма (устройства с обратной связью) и нечеткой логикой расширенных функций.

Принцип работы

Модуль GSM взаимодействует с Tech контроллерами коммуникаций RS, осуществляя дистанционное управление с помощью мобильного телефона. Пользователь информируется с помощью SMS оповещения о каждой функции работы котла. Путем отправки соответствующего SMS-сообщения в любое время, владелец получает информацию о текущей истории датчиков. После ввода кода проверки подлинности – применяют удаленное изменение установленной температуры.

Дистанционное управление отопительных котлов GSM

• Управление нагревом по мобильному телефону простым SMS позволяет контролировать котлы и электроприборы, потребляющие меньше 3500W. Прибор совместим со стандартными европейскими штекерами, предназначен для установки внутри помещений, имеет функция защиты от замерзания. Дистанционное управление нагревом по SMS осуществляется смартфоном последнего поколения.
• Устройство предназначено для работы только с контроллерами, которые поддерживают связь RS.
• Пользователь контроллера получает через GSM-сети короткие текстовые сообщения (SMS) о происходящих изменениях в центральной отопительной системе.
• Отправка SMS в соответствующем формате в любое время суток с информацией о текущем состоянии центральных параметров.
• Модуль GSM для котла защищен кодом авторизации, с помощью которого допустимо дистанционное изменение температуры на обогревателе.
• Во время работы электрических котлов контроллер проследит за скачками напряжения и подаст сигнал тревоги в случае резкого уменьшения мощности.

Внешний вид и комплектация

Конструкция оснащена ЖК-дисплеем с подсветкой, извещающим о рабочем состоянии сигнала GSM устройства.

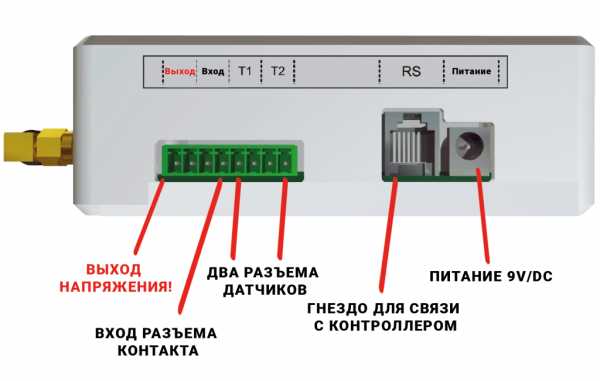

На нижнем блоке расположены по два температурных и контактных входа, работающих независимо, применяющихся в любой конфигурации, например: как сигнализация в котельной, независимо от поступления электричества.

Когда датчик температуры ввода достигает максимума или минимума, модуль автоматически посылает текстовое сообщение с соответствующей информацией.

Функции

• Сотрудничество с контроллерами, поддерживающими связь RS
• Контроль температурных датчиков и сообщений SMS
• SMS сигнализации или входящие уведомления
• Заданное значение температуры предварительного изменения в котле центрального отопления с мобильного телефона по сети мобильной связи GSM
• Защита модуля GSM контроллера котла кодом авторизации

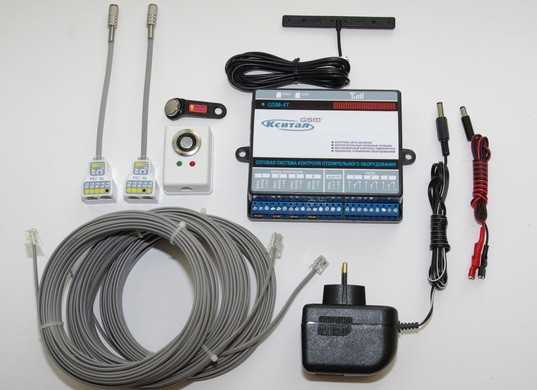

Оборудование

• AC/DC кабель питания
• Два температурных датчика
• RS разветвитель
• Кабель связи RS для подключения к контроллеру котла
• Приемопередатчик GSM сеть антенны

Техническая спецификация

• Монтаж: внутренний, вертикальная стена
• Потребляемая мощность: 240 В
• Выходное напряжение: 240 В, регулируется
  выходной ток: 16A макс
• Максимальная мощность подключения: 3500 Вт
• Связи: 4-х полосный GSM
• Соединение SIM карты: 1 порт/слот: имеет гнездо для вставки стандартной карты
• Настройки/Управление: SMS приложение для Android и IOS
• Управление ON/OFF: SMS, вызов и автоматическое подчинение температуры и графика
• Планирование: Да
• Резервная батарея: конденсатор для предупреждения по SMS в случае сбоя питания. Емкость 2-3 минуты, в зависимости от силы сигнала, необходимой для отправки SMS даже при сбоях электричества
• GSM антенна: Интегрированная
• Безопасность: Ограничение разрешенного перечня первичного пользователя
• Количество пользователей: 5 максимально
• Датчик температуры при условии числа основных точек: максимум 4
• SIM требования к формату: Standard/Mini SIM
• Совместимость с любым оператором мобильной связи
• Располагает автоматическим режимом работы путем приведения в действие температуры, позволяя контролировать некоторые приборы нагрева или охлаждения. Программирование задается в определенных диапазонах температур.
• Имеет оперативный вызов экономии, изменит штепсель ON/OFF после приема вызова от авторизованного пользователя.
• Автоматически синхронизирует время

Цели:

• обеспечить дистанционное управление отопительной системы и электричества
• запланированный переход к малой мощности режима работы, с тем, чтобы удаленно экономить топливо
• контроль температуры в доме с помощью мобильного телефона
• управление мощностью питания.

Выбор модели зависит от площади помещений, типа котла и числа подсоединяемых датчиков.

Пример установки

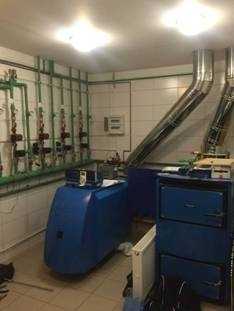

Котел Buderus Logano G225 установлен с системой управления Logamatic 4211, в том числе модуль котла ЗМ 422. Котельная имеет дополнительный котел на твердое топливо для резервного копирования системы.

Отопление и горячее водоснабжение работают в автоматическом режиме, но так как нет возможности контролировать температуру в доме удаленно – расход электроэнергии и топлива большой. В связи с этим клиент решил установить систему котла дистанционного управления:

1. Выбираем место в котельной для установки GSM-термометра, проводим монтаж на стене и подключение к источнику питания.
2. Отключаем котел

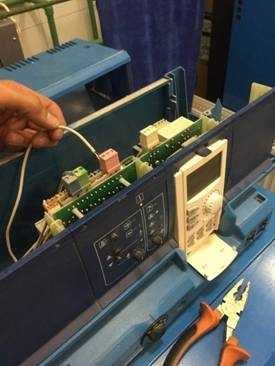

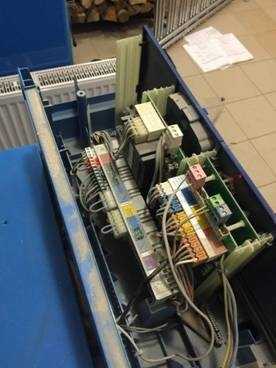

3. Проводим демонтаж крышки системы управления котлом

1. Соединяем нормально замкнутые контакты реле выхода GSM модуля для котла к клеммам WF1-3 модуля ZM 442
2. На блоке управления котла в настройках отопительного контура уровня обслуживания, отрегулировать цепь постоянной температуры нагрева (скажем, 65 ° C). В ночь настройки режима установить – «отключено». В сервисном меню, введите режим работы контакта WF, как 1-3, то есть, включить внешний запрос переключателя в режим дня.
3. Используя эту схему, ведем от ZM 442 соединительные клеммы, подключенные к замкнутому контакту реле устройства – когда мощность GSM-термометра выключена или когда он неисправен, релейный контакт замкнут, ГВС работает при температуре, установленной на ZM 442.
4. В нормальном режиме работы, схема модуля переключается по команде от GSM. В этом случае нагревательный контур и контур ГВС управляются одним ЗМ 442 модулем, а когда нагрев выключен, подогрев тоже отключен в системе горячего водоснабжения.
5. Учитывая, что система управления Logamatic 4211 имеет модульную конструкцию, дополнительная конструкция FM442, отвечающая за контур ГВС, может быть добавлен к системе. В этом случае, ЗМ 442 будет контролировать не только отопительный контур. Это означает, что горячая вода будет подаваться все время.
6. В существующей конфигурации системы дистанционного управления, возможно подключение циркуляционного насоса отопительного контура через реле контакта GSM модуля. В данном случае цель состояла в том, чтобы перевести всю систему в рабочий режим низкого энергопотребления на период, когда жители отсутствуют в доме и восстановить нормальный режим до того, как домовладельцы прибывают.
7. Сборка завершена. Система готова к настройке.
8. Установите SIM- карту в контроллер, отключив пин-код.

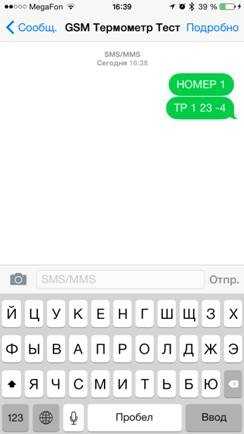

9. Далее – настроить GSM термометр: в будни + 7 ° C, перед праздниками и выходными, когда планируется посетить дом, установка теплового контроля изменяется с телефона пользователя с помощью IOS или Android APP формы Telemetrica до + 23.

myaquahouse.ru

GSM модуль для включения электрического котла отопления

Применение gsm контроллеров в системе отопления дает возможность дистанционно узнавать данные о работе СО и вносить необходимые корректировки. В зависимости от вида модуля вы можете включать или выключать нагреватель, менять установки температуры воздуха или теплоносителя, а также синхронизировать работу отопления с погодой.

Виды gsm контроллеров

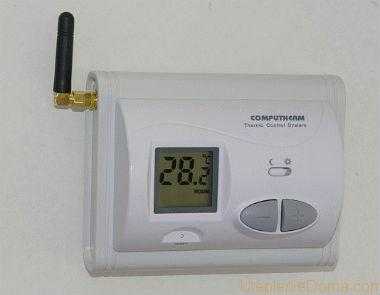

GSM термостат.

GSM контроллеры – это такие приборы, которыми можно управлять со своего мобильного телефона в любой точке, где есть доступ к сети. Контроллеры, которые используются в системе обогрева, бывают разные, соответственно, отличаются и их функции:

• контроль температуры воздуха или теплоносителя;
• контроль работы электроточек;
• контроль работы котлов отопления.

По сути, gsm модуль для котлов отопления – это блок управления с минимальным набором функций (мини-компьютер) к которому подключаются датчики и подконтрольные устройства. Контроллеры, которые только фиксируют температуру, оповещают владельца посредством смс сообщений о положении вещей в реальном времени. При этом управление котлом gsm невозможно, так как модуль не подключается к нагревательному элементу.

Контроллеры, которые управляют электропитанием (gsm розетки), работают на замыкание или размыкание сети.

Такой gsm выключатель не только оповещает владельца, а и принимает команды посредство смс или в режиме разговора. То есть, вы можете связаться с модулем, узнать включен ли электрический прибор, дать команду на включение или выключение, которую контроллер выполняет незамедлительно.

Третий вид gsm модулей для котла – это приборы, которые подключаются к нагревателю. Они могут контролировать работу нагревателя, ориентируясь на температуру воздуха или теплоносителя. При помощи таких контроллеров можно:

• повысит или понизить температуру воздуха в помещении;
• изменить температуру воды в СО;
• включить или отключить котел;
• установить нагреватель в режим экономии;
• вносить корректировки в работу нагревателя в зависимости от погоды, для поддержания выставленной температуры в помещении.

GSM управление электроприборами совместимо со всеми энергозависимыми нагревателями с автоматикой (кроме твердотопливных котлов). Блок управления в нагревателе воспринимает контроллер, как обычный датчик температуры.

Нельзя однозначно сказать, что лучше минеральная вата или базальтовая вата — это зависит от метода монтажа утеплителя и условий его эксплуатации.



При укладке минваты на потолок нужно использовать пароизоляцию. Далее здесь.

Управление котлом gsm – как это работает

Управлять GSM модулем можно не только телефоном с ОС Android или OIS Apple, а и простым кнопочным аппаратом.

Итак, мы разобрались, что такое gsm модуль, теперь поговорим о том, как он работает. Допустим, у вас есть загородный дом, который обогревается двухтрубной герметичной системой отопления с газовым котлом. Чтобы контур не разморозился, в качестве теплоносителя используется антифриз – это незамерзающая жидкость, которая при минусовых температурах загусает. При этом чтобы антифриз стал опять жидким его нужно постепенно прогреть, что занимает некоторое время.

К котлу подключен gsm модуль для включения электричества и контроля температуры теплоносителя. Отправив смс на симку, установленную в контроллере, вы подаете команду на включение нагревателя и выставляете температуру теплоносителя на 40 градусов, так как незамерзающую жидкость нужно нагревать постепенно. Когда котел нагреет антифриз до установленного уровня вам придет оповещение и вы уже можете выставлять рабочую температуру теплоносителя.

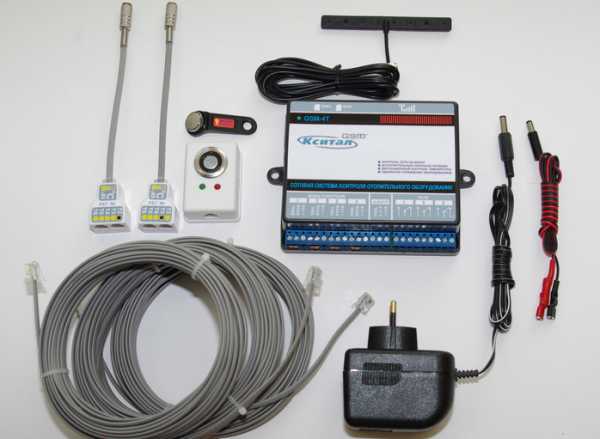

Контроллер Кситал gsm 4t по инструкции работает как с системой Android, так и OIS Apple.

Преимущество использования удаленного управления системой отопления в том, что вы можете прогреть помещение до своего прибытия. Уже не придется мерзнуть несколько часов, пока загородный дом прогреется.

Подытожим алгоритм работы:

• за несколько часов до прибытия вы шлете на контроллер смс с командой на включение;
• устанавливаете необходимую температуру;
• модуль подает команды на нагреватель согласно выбранных вами установок и показаний термодатчиков.

Процесс происходит в автоматическом режиме, все, что нужно для бесперебойной работы – это стабильное электрическое напряжение. Но даже если электричества нет, работа энергозависимых приборов отопления возможна от источника бесперебойного питания, а в gsm модуле есть резервная батарейка.

Чтобы утепление пола минватой было достаточным слой теплоизоляции должен составлять не менее 10 см.



Методика утепления стен каркасного дома минватой описана в этой статье.

Подключение gsm модуля к котлу

В инструкции указано назначение гнёзд для проводов.

Вы можете подключить gsm модуль своими руками. Первым делом нужно обесточить нагреватель, потом снять кожух с котла, чтобы получить доступ к плате с разъемами для подключения термодатчика.

Затем прикрутить к стене крепление для модуля. Расстояние от контроллера до котла может быть любым. В модуль вставляется сим-карта и батарейка. В разъёмы котла для термодатчика воздуха подключается gsm контроллер. Котлы могут работать по двум схемам:

• нагрев при замыкании контактов;
• нагрев при размыкании контактов.

Это нужно учитывать при подключении модуля (смотрите в инструкции в какие гнезда вставлять провода при работе котла на замыкание или размыкание). Также к модулю подсоединяются все датчики. Затем контроллер нужно подключить в электросеть. Это можно сделать через специальные гнезда в плате котла или же посредством блока питания, который идет в комплекте.

Важные моменты:

• нужно использовать сим-карту того мобильного оператора, у которого самый лучший сигнал в точке установки модуля;
• в течение 5 минут после первого включения модуля на его сим-карту нужно отправить сообщение с серийным номером контроллера и номером телефона владельца;
• если сигнал сети слабый в модуль вкручивается антенна – обычно идет в комплекте;
• провода можно использовать с сечением 0,5 мм – никакой нагрузки на них не будет.

Подробнее о том, как подключить gsm модуль для котлов отопления смотрите на видео:
