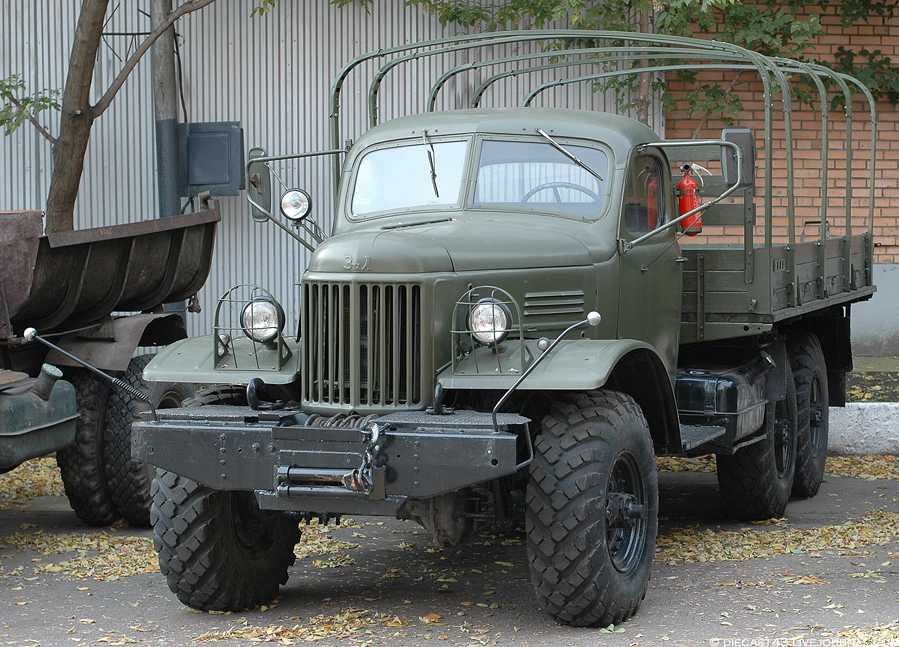

Грузовик ЗИЛ-157, ставший символом эпохи и выпускавшийся на протяжении тридцати лет, ведет свою историю с начала пятидесятых годов прошлого века.
История создания
Колеса повышенной проходимости
Силовая установка
Трансмиссия
Кабина и эргономика
На службе армии
Полные технические характеристики
Видео тест-трайв ЗИЛ-157
Именно тогда на заводе имени Сталина в Москве велись работы по созданию трехосного грузового автомобиля с полным приводом, предназначенного для армии. Главным конструктором проекта был А. М. Кригер.
История появления
Толчком к началу работ над новинкой послужили выявившиеся недостатки основного на тот момент автомобиля подобного класса ЗИС-151. Этот образец и послужил базовой платформой, воплотившей в себе все конструкторские замыслы, которые ранее не находили применения.
ЗИС-151 прародитель ЗИЛ-157
В первую очередь это коснулось применения всех мостов с одинаковой колеей и односкатными колесами, что существенно повысило проходимость машины и привело к сокращению механических потерь.
Кроме этого, снижение количества колес позволило обойтись наличием всего одной запаски (располагалась под платформой) и сделать машину легче и компактнее.
Новые колеса
При разработке новой модели от шинной промышленности потребовалось разработать новые шины, которые допускали бы движение автомобиля при пониженном давлении. Задание было выполнено, и появилась шина, обладающая повышенной эластичностью, полученной снижением числа слоев корда, увеличением ширины профиля и использованием внутренних слоев из мягких сортов резины.
Конечно, новые шины при низком давлении имели ограничение по скорости (до 10 км/час) и пониженную износостойкость, но снижение давления на грунт давало ощутимое повышение проходимости автомобиля.
Централизованная система изменения давления в шинах управлялась с водительского места и допускала управление давлением во время движения автомобиля.
Опытный образец ЗИС-Э157 с установленной внешней системой контроля давления шин
Еще одним плюсом данной системы явилось то, что она позволяла продолжать движение грузовика с поврежденной отдельной шиной, компенсируя потери воздуха в ней непрерывной подкачкой.
Двигатель ЗИЛ-157
При эксплуатации грузовиков ЗИС-151 проявились недостаточные для буксировки прицепа тяговые характеристики, двигатели страдали перегревом, расход топлива был повышен. Кроме этого мотор не обладал удовлетворяющей потребителей надежностью. Это было учтено при разработке нового автомобиля, и грузовик получил усовершенствованную силовую установку.
Новая головка из алюминиевого сплава, которую установили на рядный шестицилиндровый блок с рабочим объемом 5,55 литра, позволила увеличить степень сжатия на 0,2 единицы. Установка в комплекте с новой головкой измененного карбюратора позволила получить от обновленного мотора при 2600 оборотов в минуту 104 лошадиные силы и крутящий момент 334 Н/м.
Двигатель ЗИЛ 157
В системе охлаждения появился новый радиатор, воздух через который прогонялся шестилопастным вентилятором, таким образом, проблема перегрева была решена.
Система смазки была улучшена путем введения в конструкцию нового масляного насоса и сальников коленвала новой конструкции.
Кроме этого были изменены уплотнения в водяном насосе и устроена схема вентиляции картера замкнутого цикла, силовой агрегат был установлен на новой подвеске. Проделанные работы способствовали увеличению надежности автомобиля, и расход топлива ЗИЛ-157 снизился в зависимости от условий движения на 7 – 22%.
За все время выпуска автомобиля, его двигатель модернизировался еще два раза. Так в 1961 году была увеличена до 109 лошадиных сил мощность и установлено однодисковое сцепление взамен двухдискового узла. В 1978 году в серию пошел автомобиль с унифицированным по некоторым агрегатам с двигателем ЗИЛ-130 мотором.
Трансмиссия
На автомобиль изначально устанавливалась пятиступенчатая коробка передач, где пятая передача была повышающей, но после 1961 года ее убрали. Взятая за основу раздаточная коробка от зис-151 получила износостойкие шестерни, новые сальники и принудительное включение.
Карданная передача подверглась полной переделке, на среднем мосту была закреплена промежуточная опора для кардана заднего моста. Кожухи полуосей ведущих мостов были значительно усилены, были установлены ступицы колес и тормоза новой конструкции, колеса стали крепиться на восьми шпильках.
Кабина и эргономика
В кабине предыдущей модели водитель не мог рассчитывать на комфортную работу, посадка была неудобной, отопитель отсутствовал, вентиляция была плохая. Кроме этого руки водителя были подвержены ощутимым ударам, передающимся от колес. На новом грузовике конструкторы постарались если не избавиться от недостатков полностью, то хотя бы частично повысить эргономику кабины и рулевого управления.
По официальным данным машина выпускалась без гидроусилителя, тем не менее, есть очевидцы, которые утверждают, что в середине 80-х годов в войска была отгружена партия машин с установленным усилителем в заводском исполнении.
Для этого, оказалось, достаточно установить радиатор отопителя с крыльчаткой и дополнительным выводом подогретого воздуха на лобовое стекло, сделать качественные уплотнения и снабдить кабину регулируемым сиденьем.
Справа видны рычаги контроля давления шин
Для улучшения работы рулевого управления укоротили сошки и ввели в конструкцию телескопические амортизаторы.
Краткие технические характеристики ЗИЛ-157
Автомобиль мог перевозить до 5 тонн груза по дорогам, имеющим твердое покрытие, и вдвое меньше при езде по грунтовым дорогам. Полная масса машины достигала 10,23 тонны, а масса прицепа 3,6 т. Длина автомобиля равнялась 6684, ширина 2090 и высота 2360 миллиметров, при этом размер грузовой платформы был 3570х2090 мм.
Колесная база составляла 4225, а клиренс 310 миллиметров. Колея передних колес была 1775 мм, а задних 1750 мм. Автомобиль мог разгоняться до 65 километров в час и расходовать при этом 42 литра бензина на 100 километров (запаса горючего хватало на 510 км).
Глубина преодолеваемого брода составляла 85 сантиметров, а максимальный для движения уклон 28 градусов.
Грузовик на службе в армии
Существовала масса вариантов армейского исполнения машины, предназначенных для разных родов войск.
Самыми известными из них можно назвать модификации ЗИЛа для установок залпового огня серии ”БМ” (БМ -13НМ, БМ-14М и БМ-24), имевшие между собой несущественные различия.
Инженерные службы снабжались передвижными буровыми установками ПБУ-50 и БГМ, которые использовались войсковыми пунктами водоснабжения для поиска воды и бурения скважин или колодцев глубиной около пятнадцати метров. Кроме того установки использовались и при выполнении других работ по инженерному обеспечению войск. Установки на базе ЗИЛ отличались малым временем приведения в рабочее положение и высокой надежностью.
Кроме буровых установок, инженерно-саперные подразделения снабжались комплектом мостостроительных средств, так же расположенным на шасси ЗИЛ-157, и системой малого автодорожного моста МАРМ. Грузоподъемность такого моста составляла 50 тонн, а располагался он на прицепе, буксируемом седельным тягачом. Помимо этого в распоряжении саперов имелось еще несколько комплектов для наведения мостов и понтонных переправ, транспортировавшихся на ЗИЛе.
БМ-13М (Катюша) на базе ЗИЛ-157
Вообще 157й был очень востребованной у военных машиной и кое-где используется и по наши дни, а сколько их еще стоит на складах Минобороны – трудно сосчитать. Это говорит о том, насколько удачной и надежной была конструкция машины. Недаром ее считают легендой отечественного автопрома.
Технические характеристики ЗИЛ-157
ЗИЛ-157 — Наш Транспорт
Admin/ 3 декабря, 2017/
С 1958 выпускается глубоко модернизированный ЗиС-151, получивший обозначение ЗиЛ-157. Трехосный полноприводный грузовик впервые для советской техники оснащался системой подкачки шин, под капотом — более мощный (104 л.
с.) силовой агрегат. Ожидаемый гидроусилитель руля не появился, и это усложняло управление столь тяжелой машиной. При желании привод к передним колесам можно было отключать.
1961 год принес модернизацию: под индексом ЗиЛ-157К выпускалась модель с увеличенной мощностью (109 л.с.) и обновленной трансмиссией. С 1978 года выпускалась модификация ЗиЛ-157КД с силовым агрегатом уменьшенного рабочего объема и частичной унификацией с узлами ЗиЛ-130. Часть машин оснащалась лебедкой. Выпуск машин перенесли на Уральский автомоторный завод (УАМЗ).
Всего было изготовлено 149 600 ЗИЛ-157 всех модификаций. Грузовик экспортировался, а также собирался в КНР под названием JIEFANG CA-30.
Модификации ЗиЛ-157
ЗИЛ-157В — седельный тягач, заменил ЗИС-121Д, мог буксировать полуприцепы весом до 6.1 т, 1958-1961 гг.
ЗИЛ-157КВ — модернизированный седельный тягач, двигатель ЗИЛ-157КВ, 1961-1978 гг.
ЗИЛ-157КДВ — седельный тягач, 1978-1991 гг.
ЗИЛ-157КГ — с экранированным оборудованием
ЗИЛ-157Э — экспортный вариант
ЗИЛ-157Ю — вариант для жаркого климата
