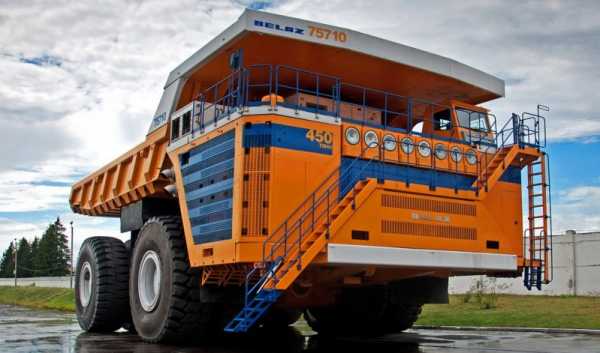

Обзор самого большого в мире самосвала БелАЗ-75710
Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.
Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.
Источник:
Источник:
При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию. Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.
До чего дошёл прогресс!
Источник:

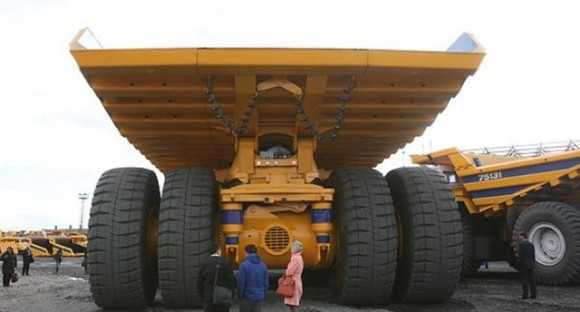

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.
Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.
Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!
Источник:
Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

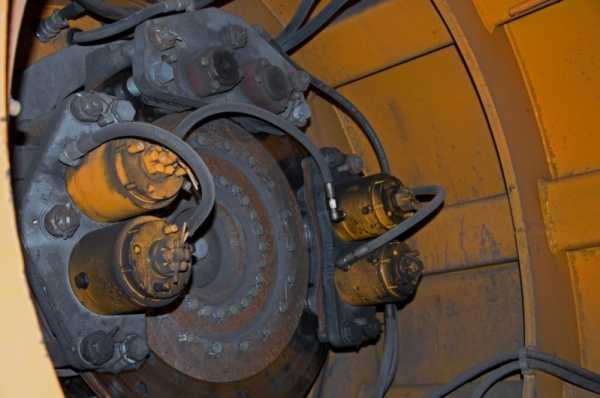

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.
Источник:
Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

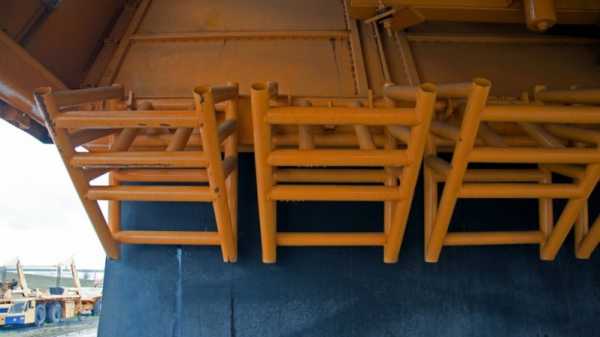

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.
Источник:
Источник:

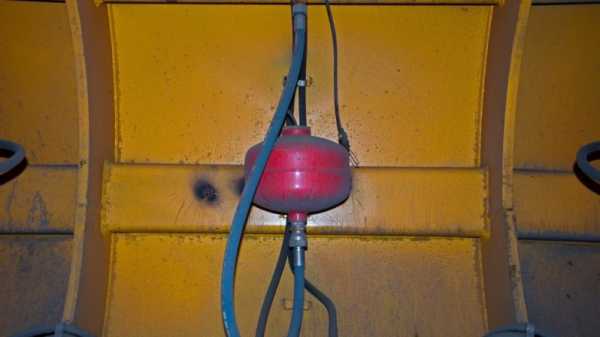

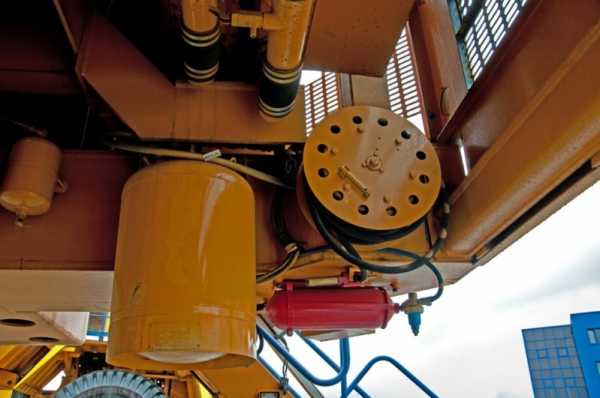

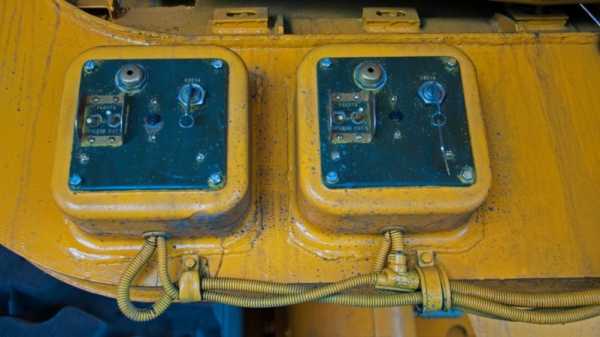

Снизу видна и часть противопожарной защиты.
Источник:
В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.
Источник:На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.
Источник:
Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.
Источник:

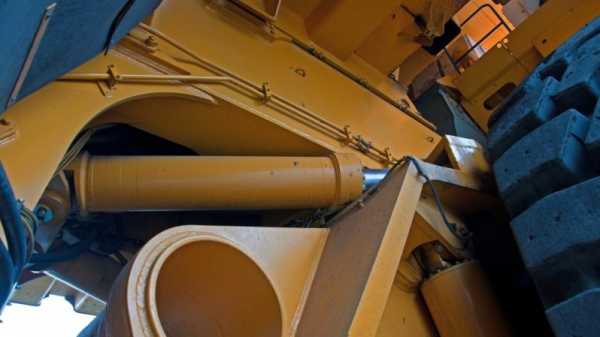

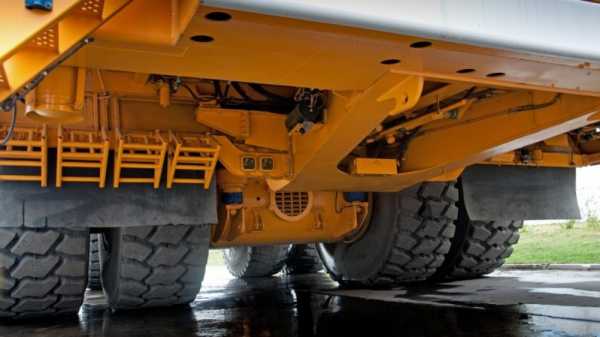

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.
Источник:

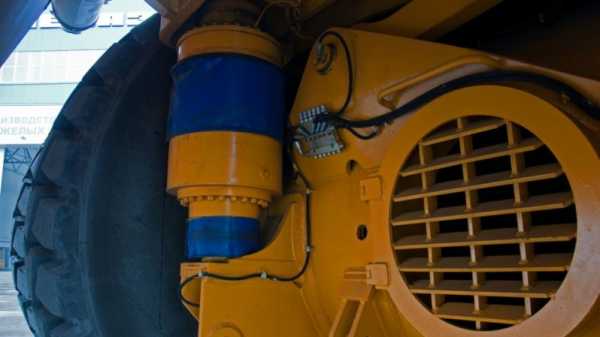

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.
Источник:
И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.
Источник:
Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.
Источник:
Всё выше и выше и выше!..
Источник:

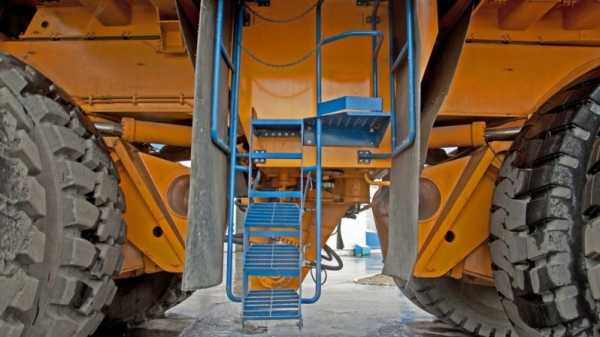

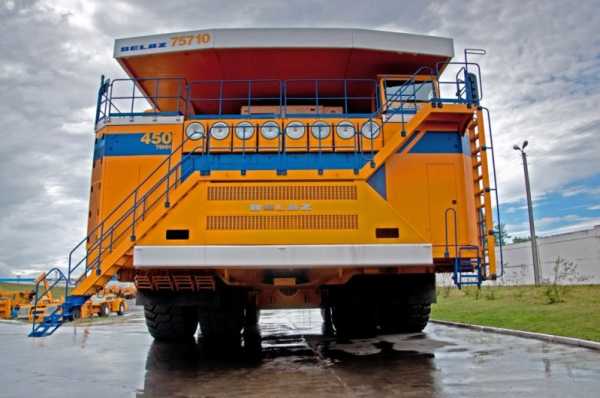

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.
Источник:

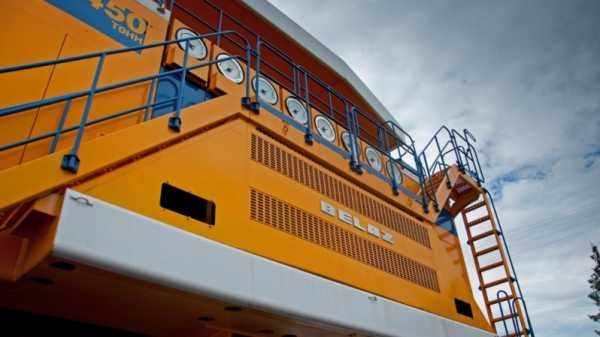

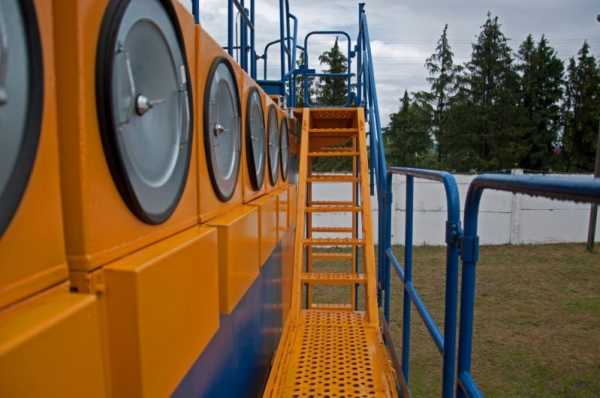

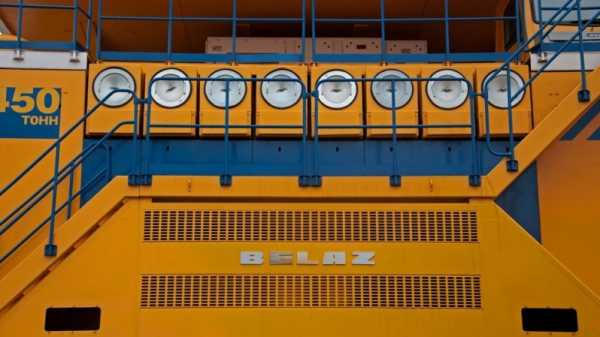

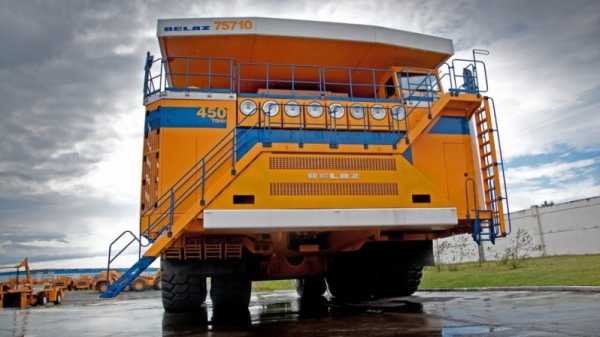

На самом деле, это воздушные фильтры.
Источник:

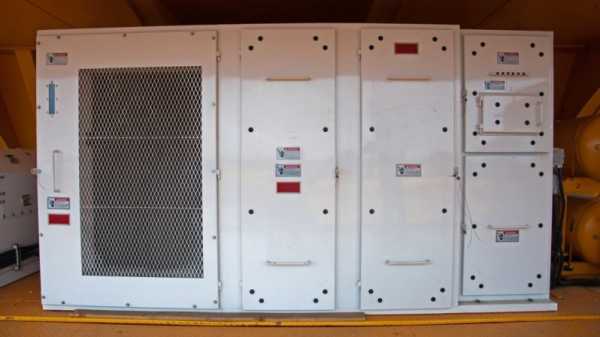

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.
Источник:

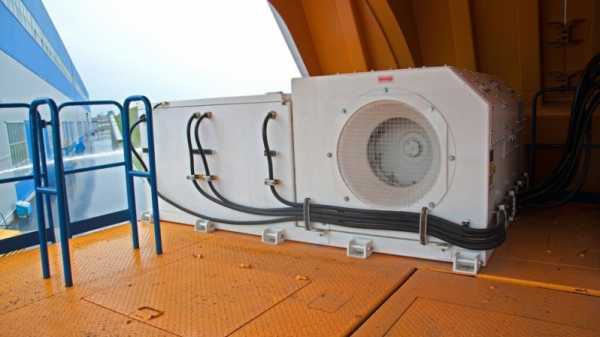

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.
Источник:

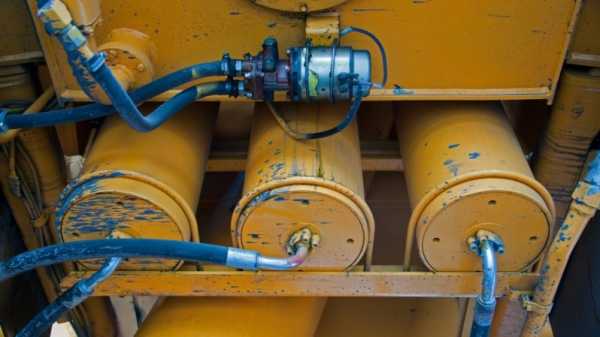

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).
fishki.net
Самый большой (грузоподъемный) автомобиль (самосвал) в мире
Многие, пожалуй, согласятся с тем, что коммерческий транспорт, а еще вернее грузовой, ну а в частности карьерные грузовики, являются ключевой «движущей силой» в процессе становления, развития и работы добывающей и перерабатывающей отрасли, во всем мире. От их эффективной работы, которая являет собой прямую зависимость от их возможного перевозимого объема и массы, складывается и «общая картина» их целесообразности и применения.
Так если сказать проще, то в этой статье мы хотели поговорить о самом большом карьерном самосвале в мире, который в своем деле не способен заменить никто и ничто. Под самыми большими самосвалами (машинами), мы, прежде всего, подразумеваем самые грузоподъемные ТС.
Самый большой самосвал (грузоподъемный) в мире
Так эта статья будет о БелАЗ 75710. Машина начала выпускаться в 2013 году на Белорусском автомобильном заводе, откуда и идет аббревиатур БелАЗа.

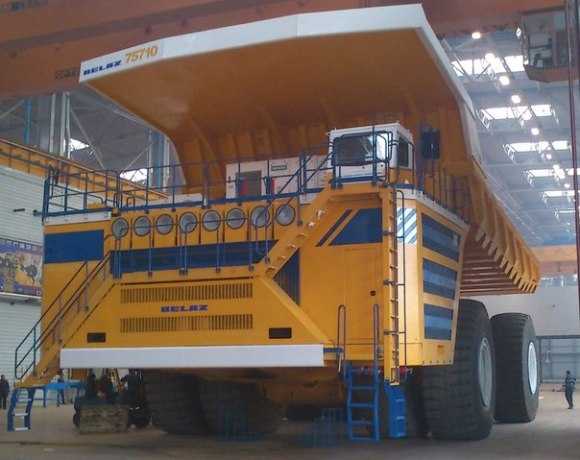

(Машина БелАЗ 75710 в производственном цехе предприятия)
В тот же год производства БелАЗа 75710, завод подал заявку на внесение его в «Книгу рекордов Гиннесса» и неспроста. О том, что это довольно амбициозный самосвал вы поймете из нашего дальнейшего описания. Так, с 2013 года это самый большой (грузоподъемный) серийно выпускаемый карьерный самосвал.
(Машина БелАЗ 75710 на дороге)

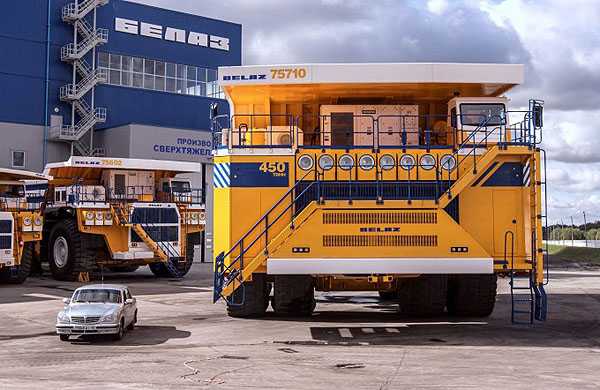

Так, карьерный самосвал «БелАЗ-75710» способен перевозить до 450 тонн груза. Для примера обычный грузовой железнодорожный вагон, например для перевозки угля, перевозит порядка 50 тонн. То есть БелАЗ 75710 способен за раз увезти около 9 вагонов с углем, что, пожалуй, можно приравнять к небольшому маневрому составу на станции, формирующему основные составы. Стоит заметить, что БелАЗ перевозит груз не по рельсам, а порой, по полному бездорожью. При этом скорость может достигать 64 км/ч, но это уже не в нагруженном остоянии.
(БелАЗ 75710 на выставке карьерной и строительной техники)
Общая масса самосвала БелАЗ 75710 (загруженного) также впечатляет, как и его грузоподъемность, так его общий вес составляет 810 тонн.
Из особенностей самого большого самосвала стоит отметить электромеханическую трансмиссию компании Siemens, которая помогает оперировать переключением скоростей на машине. Также необходимо сказать о двигателе, мощностью в 4600 л.с, о том, что машина имеет 4 спаренных колеса, то есть в итоге 8, полный привод на каждую пару.
(Вид из кабины БелАЗа 75710. Видно насколько выше относительно поверхности земли расположена двухместная кабина управления машиной)
Машина имеет следующие габаритные размеры:
Высота: 8.16 м
Ширина: 9.87 м
Длина: 20.60 м
Расход топлива машины не общает быть маленьким, как и она сама. Так, конечно, все будет зависеть от режимов эксплуатации самосвала, но в карьерных условиях, прогнозируемое потребление горючего составит порядка тонны на 100 км пробега.
На самый большой самосвал устанавливаются радиальные бескамерные, пневматические шины Michelin. Самосвал имеет систему безопасности ROPS, которая призвана контролировать возможное опрокидывание машины и предотвращать их. При этом самосвал соответствуют всем международным нормам по выбросам, шуму, требованию к рабочему месту в кабине.
В целом, можно сказать, что самый большой самосвал является воплощением высоких технологий, сложных расчетов, значительного опыта и большого трудолюбия работников Белорусского автомобильного завода. Нельзя пройти и мимо такого факта, что завод расположен в соседней к России стране — Белоруссии и имеет богатую историю, начинавшуюся еще при СССР. Еще в советское время БелАЗ был одним из основных самосвалов, применяемых для добычи полезных ископаемых на территории СССР. Приятно осознавать, что и на сегодняшний день, в реалиях современного мирового рынка, завод способен выпускать конкурентную, востребованную и уникальную на мировом рынке продукцию.
Смотрите также статью «Самый маленький автомобиль в мире».
autosecret.net
БелАЗ создал самый большой в мире самосвал — Татьянин день
БелАЗ создал самый большой в мире самосвал грузоподъёмностью 450 тонн, сообщает «Голос России». Это эквивалентно трёмстам Фордам Фокусам, 37 двухэтажным автобусам или двум с половиной голубым китам. Кстати, Airbus A380 — крупнейший пассажирский самолёт в мире — весит 277 тонн.В высоту самосвал достигает 8,16 метра (почти трёхэтажный дом), а в длину — более 20 метров. В сравнимой весовой категории с БелАЗом выпускают самосвалы только компании XCMG (Китай), Liebherr и Komatsu (Японии).
Осенью 2013 года грузовик был представлен на испытательном полигоне Белорусского автомобильного завода.
Компания готовит документы для представления машины в Книгу рекордов Гиннесса. Предыдущее достижение было установлено немецким самосвалом Liebherr, который в 2003 году смог поднять 360 тонн. Аналогичный по грузоподъёмности грузовик был создан и БелАЗом, но позже, в 2007 году.
Карьерный самосвал БелАЗ-75710 с электромеханической трансмиссией переменного тока предназначен для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различном климате при температуре воздуха от 50 градусов мороза до 50 тепла, на высоте до 4500 метров над уровнем моря.
Отмечается, что он соответствует международным стандартам по шуму, вибрации, выбросам вредных веществ и запылённости воздуха.
«Данная машина имеет уникальную систему подвески, уникальную систему управления и вообще уникальную систему кинематики», — рассказал первый заместитель генерального директора ОАО «Белаз» Олег Степук.
Полный цикл создания новой машины составил два года.
Общая масса самосвала составляет 810 тонн. Самосвал имеет восемь колёс с радиальными бескамерными пневматическими шинами. Максимальная скорость грузовика составляет 64 километра в час. При этом он легко управляется, как и более легкие модели БелАЗ грузоподъёмностью 360 тонн.
Первый экземпляр самосвала по традиции отправится в Кузнецкий угольный бассейн России.
Белорусский автомобильный завод был основан в 1948 году. Кроме карьерных самосвалов он также выпускает фронтальные погрузчики, аэродромные тягачи и другую спецтехнику. БелАЗ контролирует треть мирового рынка карьерных самосвалов и 96% этого рынка в странах СНГ. Большая часть продукции компании — 62% — поставляется в Россию.
www.taday.ru
Самый большой карьерный самосвал в мире: ТОП-10 моделей
Каждый из нас знает, что для погрузки, перемещения и быстрой выгрузки сыпучих материалов и другого груза лучше самосвала ещё никто ничего не придумал. И радует тот факт, что самый большой карьерный самосвал в мире был выпущен не в Америке и не в Японии, а заводом ОАО «БелАЗ» в Белоруссии.
Общие сведения
Инновационная модель гиганта вышла с конвейера в 2013 году по заказу холдинга «Сибирский деловой Союз». Обладая грузоподъёмностью в четыреста пятьдесят тонн, первенец самого большого карьерного самосвала успешно трудится на угольном месторождении в Кемеровском регионе, заменяя собой сразу несколько десятков других моделей самосвалов.
Благодаря тому, что Белорусские инженеры с любовью подошли к созданию мощнейшего больше груза, не уронив, в погоне за габаритами, уровень качества за счёт соблюдения технологии, позволило самому большому карьерному самосвалу в мире БелАЗ-75710 в 2014 году войти в книгу рекордов Гиннесса.

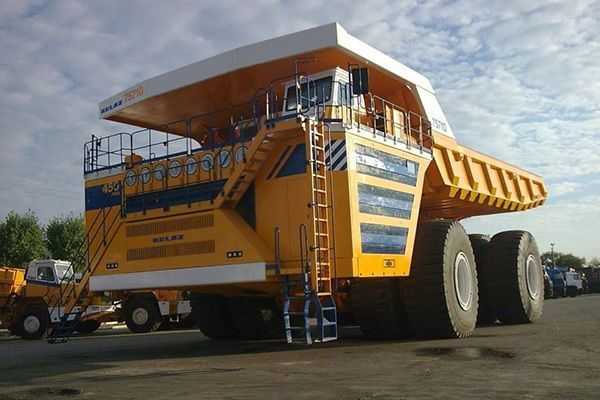

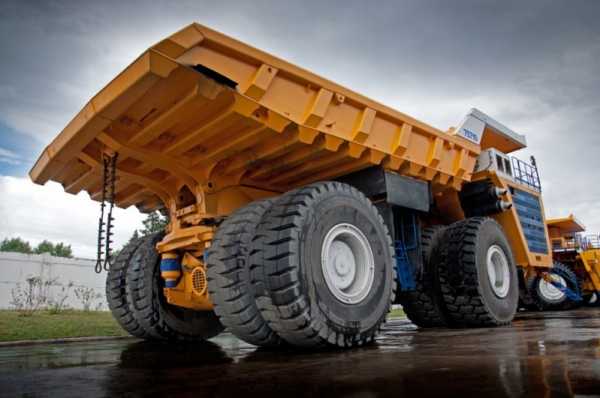

Самосвал БелАЗ-75710
Этот гигант смог переместить груз на испытательной местности массой в 503,5 тонн, что отбросило ближайших американских и европейских конкурентов, максимальная грузоподъёмность которых около 363 т, далеко назад.
Так что, чтобы не говорили про упадок экономики и уровня жизни в Белоруссии, а страна сумела обойти производителей всего мира, выпустив самый большой вид спецтехники, предназначенный для оказания услуг самосвала.
Технические параметры БелАЗ-75710
Не только габаритами смог удивить БелАЗ-75710 потенциальных потребителей и конкурентов, но и решением ряда проектных сложнейших задач, позволяющих получать и визуальное удовольствие, и практическое, а именно:
- При внушительном весе этого карьерного гружёного самосвала в 810 тонн, он способен разгоняться до 64 км/ч, что заставляет его быть ещё на шаг впереди от своих конкурентов, особенно, на карьерных работах. Чтобы вы имели понятие, о чём здесь говорится, приведём некоторые сравнения:
- Вес БелАЗ-75710 больше самого большого в мире самолёта Airbuc A380.
- Показатель грузоподъёмности в 450 т равняется массе около 300 Ford Focuc или общей массе 37 двухэтажных автобусов, ну или весу двух больших и одного маленького китов.
- Интернет пестрит фотографиями людей на фоне колёс данного гиганта. Конечно же, для, превышающих в два раза рост людей, колёс требуется особый двигатель, который заставил бы их двигаться. Здесь таких установлено, по понятным причинам, два двигателя, общей мощностью 4600 лошадиных силы, что тоже является мировым рекордом. В мире вы не найдёте ни у одного вида транспорта под «капотом» такое количество «лошадок». Естественно, что и топливных баков тоже 2, каждый вместимостью по 2800 л.
- Полноприводная модель БелАЗа-75710 обладает двумя рабочими режимами. Это значит, что гружёную технику обслуживают два дизельных генератора, а порожнюю — один. Такая особенность была разработана инженерами в экономических целях, т. к., единственным недостатком огромного самосвала является его расход топлива 1300 л/100 км. Но при его грузоподъёмности и проходимости, данная цифра не так уж и страшна, тем более, что добыча полезных ископаемых постоянно растёт, а вместе с тем растёт потребность в таких больших карьерных самосвалах.
- Данная спецтехника, предназначенная для осуществления работ повышенной сложности в глубоких карьерах, достаточно хорошо себя чувствует при температурных режимах от — 50 до + 50 градусов.
- Высокая устойчивость без изменения плавности хода и повышенная маневренность способствуют преодолению затяжных уклонов до двенадцати процентов (уклоны на коротких отрезках дорог — до 18%).
Дополнительные технические характеристики показаны в таблице:
| Технические параметры | БелАЗ-75710 |
|---|---|
| Лошадиных сил | 2х2300=4600 |
| Тип двигателя | MTU 16V 4000×2 |
| Трансмиссия | Электромеханика |
| Радиус поворота, м | 19.8 |
| Размерный диаметр поворота, м | 45 |
| Шины | 59/80R63 |
| Объём кузова, м3 (геометрический) | 157.5 |
| Объём с шапкой, м3 (2:1) | 269.5 |
| Время подъёма платформы, с | 26 |
| Время опускания платформы, с | 20 |
Выпуская такую мощную модель большегрузных карьерных самосвалов, производители ставили перед собой цель — добиться снижения себестоимости тонны транспортируемого груза, что и получили на выходе с конвеера. Потребность в таких машинах только будет расти.
Топ-10 самых больших карьерных самосвалов

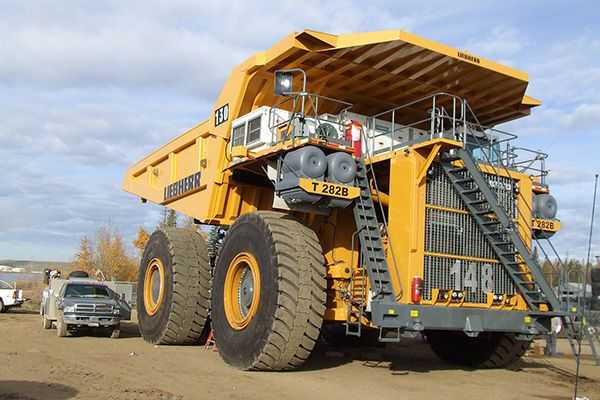

- Liebherr T282B выпущен в Щвейцарии и в 2008 году держал первенство среди большегрузов. Модель данного самосвала, грузоподъёмностью 360 т при своей массе в 230 т, предназначена для серийного выпуска. Имеет 2 двигателя, как и у БелАЗа-75710, а также, отличается особыми удобствами для водителя. При своих крупногабаритных размерах Т282В может набирать скорость до 64.4 км/ч.
Самосвал Liebherr T282B

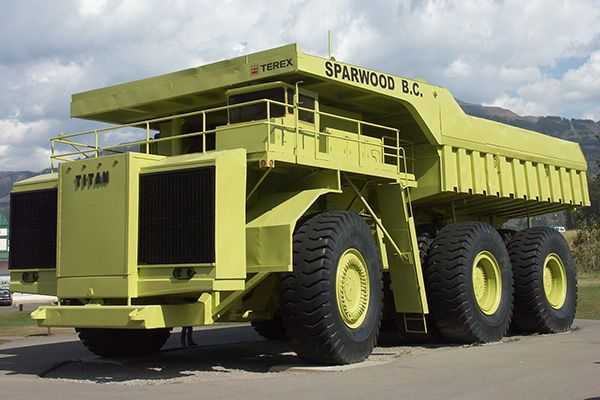

- Terex 33-19 Titan был изготовлен в Канаде в единственном варианте. В далёком 1978-ом году он был самым большим в мире самосвалом. При весе в 235 т агрегат имел грузоподъёмность 315 т. Двигатель был оснащён 16 цилиндрами и 4-мя моторами, что и сегодня является внушительными показателями. На данный момент, один из самых больших карьерных самосвалов имеет статус памятника, который стоит около Спарвуда рядом с трассой. Но надо сказать, что отработал он на угольных месторождениях до 90-х годов.
Самосвал Terex 33-19 Titan

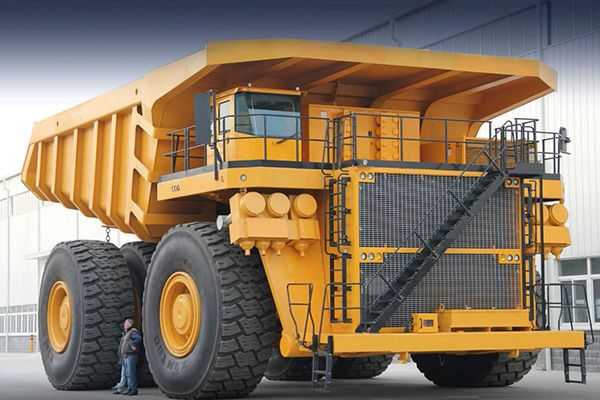

- XCMG DE400 — это самый большой китайский карьерный самосвал, имеющий внушительные размеры, а именно: ширину 10 м, длину — 16 м и высоту — 7.6 м. Мир узнал об этой машине в 2012 году. Разгоняясь до 50 км/ч при таких габаритах, данный гигант китайской мысли держал первенство до выхода в свет БелАз-75710.
Самосвал XCMG DE400
- Liebherr T284 имеет среди самых больших карьерных самосвалов в мире номинальную высоту — 8.3 м. Длина и ширина соответственно составляют 15.7м и 8.9 м. Максимальная масса гружёного автотранспорта составляет около 600 т.
Самосвал Liebherr T284

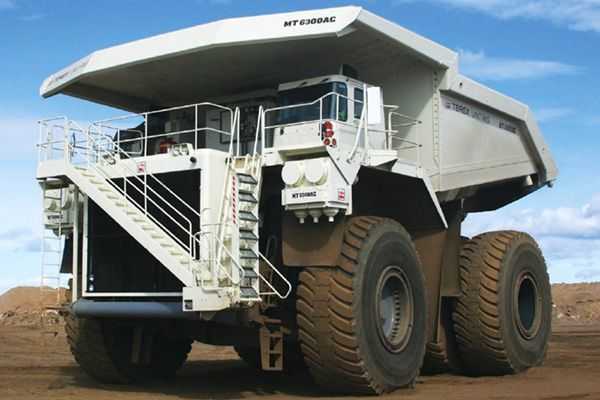

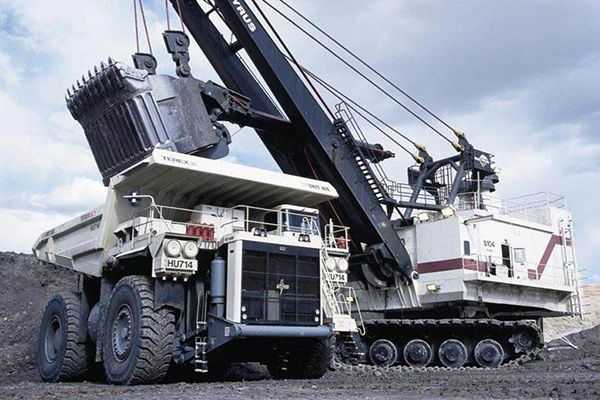

- Bucyrus MT6300AC — это американский самосвал с мощным агрегатом в 3750 л/с, который вышел к подтребителям в 2008 году под названием Terex Unit Rig MT 6300 AC. Название поменялось в 2010 году.
Самосвал Bucyrus MT6300AC
- Unit Rig MT 5500 — ещё одна американская модель, называемая «генералом карьеров». Его грузоподъёмность составляет 326 т. Данный производитель выпустил ряд из 9 моделей большегрузных дизельно-электрических самосвалов.
Самосвал Unit Rig MT 5500
- Caterpillar 797F держит первенство по габаритам среди всех американских самосвалов. Вес техники с грузом — 620 тонн. Двигатель имеет 20 цилиндров. В условиях конкуренции производитель представляет 4 варианта кузова для этой модели. Транспортные компании знают надёжность техники этого производителя, т. к., большой популярностью пользуется аренда бульдозеров Caterpillar.
Самосвал Caterpillar 797F

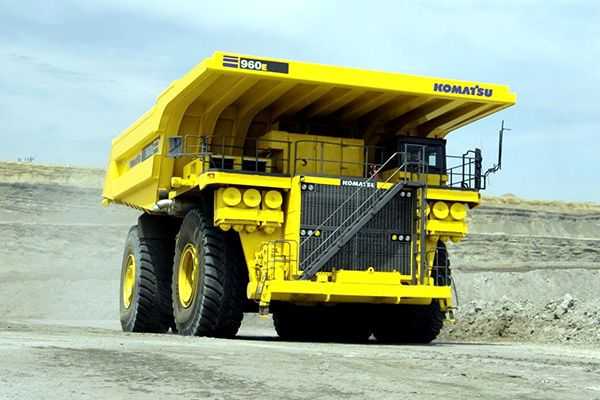

- Komatsu 960E — сверхтяжёлый японский агрегат для горнодобывающей отросли. Способен транспортировать груз весом 327 тонн. Производители серьёзно подошли к разработке данной спецтехники, а также, к её испытаниям, которые тянулись 3 года на медных и угольных месторождениях. На сегодняшний день его производят в американском штате Иллинойс.
