Тип авто |
Самосвал |
Колесная формула | 6×4 |
Полная масса авто, кг | 23015 |
Полная масса автопоезда, кг | нет данных |
Допустимая нагрузка на переднюю ось , кг | 3930 |
Допустимая нагрузка на заднюю ось , кг | 6920 |
Грузоподъемность, кг | 12000 |
Площадь платформы, м2 |
нет данных |
Объем платформы, м3 |
6 |
Масса снаряженного авто, кг | 10850 |
Максимальная скорсть (км/ч) | 68 |
Двигатель | 4-х тактный восьмицилиндровый дизель ЯМЗ-238 |
Мощность двигателя (л.с.) | 240 |
Коробка передач | механическая |
Число передач | 5 |
Передаточное число ведущих мостов | нет данных |
Подвеска | рессорная с амортизаторами |
Размер шин | 12.00R20 |
Топливный бак | 165 |
Кабина | Новая цельнометаллическая кабина и самосвальное оборудование. |
Екологический тип | Euro-0 |
interdalnoboy.com
6х4, 6х6, 8х4 и новые модели
Славу практически неубиваемых, простых, пригодных для использования в условиях от Крайнего Севера до тропиков, приобрели автомобили КрАЗ, выпускаемые украинским производителем. Модели 255 и 266 стали легендарными, трудящимися и ныне, несмотря на то, что с начала их выпуска прошло почти полвека.
Самосвалы КрАЗ

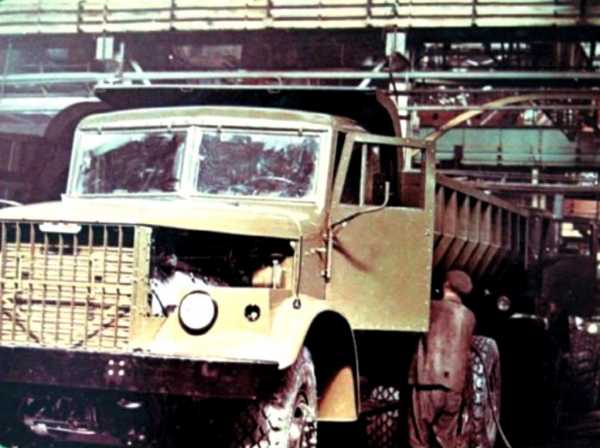

В 1958 году в Кременчуге на базе завода, делавшего комбайны, было создано предприятие, начавшее выпускать большегрузные автомобили. Туда было передано производство с Ярославского автозавода. Первой моделью, выпущенной в 1959 году новым предприятием, стал самосвал КрАЗ-222.
Самосвалы – одно из приоритетных направлений завода. Предлагаются разнообразные модели как на полноприводном шасси, так и с неведущей передней осью. На выбор предлагаются машины, оснащенные обычными «дорожными» шинами или широкопрофильными, рассчитанными на использование в условиях отсутствия дорог. Также есть модель, построенная на 4-хосном шасси.
Преимущества и недостатки
Автомобили КрАЗ всегда отличались простотой, надежностью, живучестью. Они хорошо поддаются ремонту, найти запчасти на них легко, установить не сложно, да и цена невысока.
К недостаткам самосвалов, многие из которых стали уже традиционными, относятся: слабая шумоизоляция, древняя и малоэффективная система вентиляции, недостаточная регулировка сиденья.
Конструктивные особенности
Долгое время любая модель КрАЗа представляла собой «носатую» машину с двигателем, расположенным перед кабиной, а не под ней, как на том же КамАЗе. Последние разработки используют аналогичный подход с упрятыванием мотора под кабину.
Практически любая модель имеет несколько исполнений, в которых используются кузова разных объемов и, соответственно, грузоподъемности. Порой это влечет за собой изменения в подвеске (в рессорах используется большее количество листов), усиления рамы и т.д.
Есть модификации, в которых система подъема кузова обеспечивает разгрузку не только назад, как у большинства моделей, но и в стороны.
Некоторые модификации могут иметь широкопрофильные шины для лучшей проходимости.
Модельный ряд
Производитель выпускает широкий модельный ряд, как полноприводных трехосных машин, так и с приводом только на 2 задние оси. Также предлагается и тяжелая четырехосная модель. Все модели достаточно универсальны и вполне могут применяться как для работы в карьерах, так и для перевозки материалов для строек, дорожного строительства и т.п.
6х4

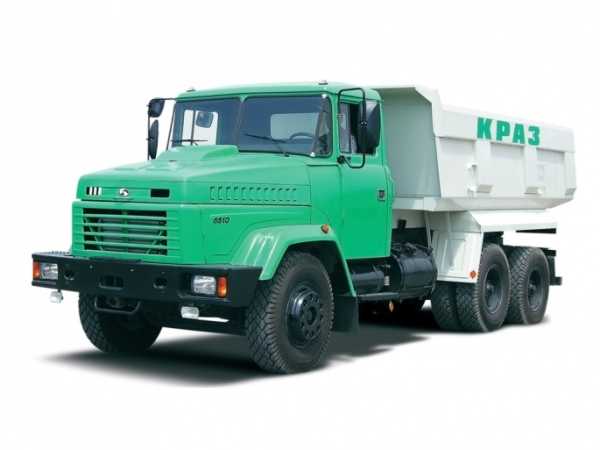

Модель 6510 имеет 2 модификации, различающиеся объёмом кузова и грузоподъемностью, и предназначена для использования на всех дорогах для перевозки строительных сыпучих грузов, отвальной породы, полезных ископаемых и т.п.
Модель 6230 имеет кузов большого объема и служит для транспортирования легких грузов с удельным весом 0.5-0.8 т/м3. Основное применение – на дорогах с твердым покрытием.
Технические характеристики самосвалов КрАЗ с колесной формулой 6х4:
Модель | 6230С4 | 256 | 6510 | |
Модификация | — | — | Тип 2 «Горняк» | Тип 1 (030) |
Двигатель | ЯМЗ-238ДЕ2 | ЯМЗ-238 | ЯМЗ-238М2 | |
Мощность, л.с. (кВт) | 330(243) | 240(176) | ||
Крутящий момент, Нм | 1247 | 883 | ||
КПП | механическая | |||
Количество передач | 8 | 5 | ||
Сцепление | однодисковое | 2-х дисковое | ||
Макс. скорость, км/час | 90 | 68 | 80 | |
Макс. преодолеваемый подъем, % | 25 | 32 | 30 | |
Расход топлива, л | 34,6 | 39 | 33 | |
Объем кузова, м3 | 20 | 6 | 10,5 | 8 |
Грузоподъемность, кг | 18000 | 12000 | 13500 | |
Угол подъема кузова, град | 45 | 60 | 60 | |
Радиус разворота, м | 13 | 13 | 12 | |
Дорожный просвет, мм | 290 | |||
Размер, ДхШхВ, мм | 8800х2500х3230 | 8100х2628х2830 | 8350х2950х2910 | |
Масса снаряжения, кг | 13100 | 10850 | 12500 | |
Вес, кг | 31000 | 23015 | 26000 |
На видео самосвал КрАЗ 256 в работе:

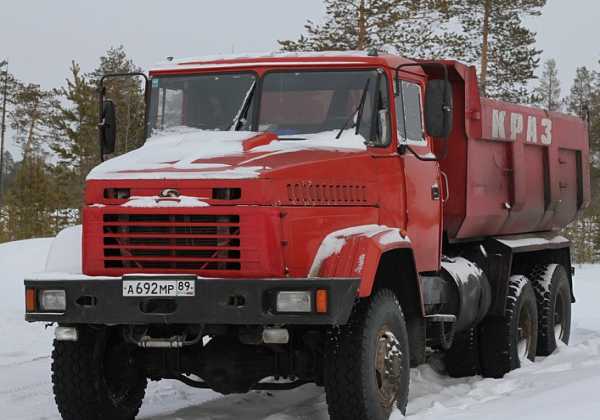

Модель самосвала КрАЗ-6505 пришла на смену заслуженного КрАЗ-256. В отличие от предшественника, на этом самосвале не используется раздаточная коробка. Машина получила цельнометаллическую кабину, которая опционально может иметь спальное место.
Выпускается несколько исполнений этого вездеходного самосвала, различающихся объемом и грузоподъемностью кузова, стандартной или усиленной подвеской задней тележки и рядом других изменений в конструкции. Используются двигатели различных производителей.
Технические характеристики модификаций самосвала КрАЗ 65055 табл. 1:
Модификация | Тип 1 | Тип 2 | Тип 3 «Прораб» |
Двигатель | ЯМЗ 238ДЕ2/Cummins ISLe 375 30 | ||
Мощность, л.с. (кВт) | 330(243)/370(276) | ||
Крутящий момент, Нм | 1247/1533 | ||
КПП | ЯМЗ-2381/9JS150TA-B | ||
Количество передач | 8/9 | ||
Сцепление | Однодисковое | ||
Макс. скорость, км/час | 90 | 75 | |
Макс. преодолеваемый подъем, % | 25 | 30 | |
Расход топлива, л | 32,3 | 34,6 | 37,5 |
Объем кузова, м3 | 10,5 | 12 | 16 |
Грузоподъемность, кг | 16000 | 18000 | |
Угол подъема кузова, град | 55 | ||
Радиус разворота, м | 11 | ||
Дорожный просвет, мм | 290 | ||
Размер, ДхШхВ, мм | 8350х2500х2870 | 8350х2500х3050 | |
Масса снаряженная, кг | 12300 | 12500 | 13000 |
Вес, кг | 28400 | 30600 | 31100 |
Технические характеристики модификаций самосвала КрАЗ 65055 табл. 2:
Модификация | 040 | 054 | 064 | 065 |
Двигатель | ЯМЗ-238Д/ЯМЗ-238ДЕ2 | ЯМЗ-238ДЕ2 | ||
Мощность, л.с. (кВт) | 330(243) | |||
Крутящий момент, Нм | 1225/1274 | 1274 | ||
КПП | ЯМЗ-2381 | |||
Количество передач | 8 | |||
Сцепление | Двухдисковое/однодисковое | Однодисковое | ||
Макс. скорость, км/час | 90 | |||
Макс. преодолеваемый подъем, % | 25 | 30 | 25 | |
Расход топлива, л | 32.3/30.8 | 33 | 35,6 | 33 |
Объем кузова, м3 | 10.5 | 12 | 16 | |
Грузоподъемность, кг | 16000 | 18000 | 20000 | |
Угол подъема кузова, град | 55 | |||
Радиус разворота, м | 11 | |||
Дорожный просвет, мм | 290 | |||
Размер, ДхШхВ, мм | 8350х2500х2870 | 8350х2500х3050 | 8290х2500х2960 | |
Масса снаряженная, кг | 12300 | 12500 | 13000 | 11900 |
Масса полная, кг | 28350 | 30500 | 31000 | 28400 |
6х6
Многофункциональные полноприводные самосвалы этой группы отлично чувствуют себя как на обычных асфальтовых дорогах, так и на бездорожье. Большой клиренс, широкопрофильные шины, мощные моторы обеспечивают высокую проходимость и грузоподъемность. Старая, не выпускающаяся уже модель 255, тем не менее, еще работает и встречается на дорогах и в карьерах.
Модель 6133 оснащена широкопрофильными шинами, что делает ее незаменимой при перевозке сыпучих грузов по бездорожью. На обновленную модель 6140 устанавливается более мощный двигатель.
Технические характеристики самосвалов КрАЗ с колесной формулой 6х6:
Модель | 255 | 6133 | 6140 |
Двигатель | ЯМЗ-238 | ЯМЗ-238Д/ЯМЗ-238Д2 | ЯМЗ-7511.10-16 |
Мощность, л.с. (кВт) | 240(176) | 330(243) | 400(294) |
Крутящий момент, Нм | 883 | 1225/1274 | 1715 |
КПП | механическая | механическая | механическая |
Количество переадч | 5 | 8 | 9 |
Сцепление | двухдисковое | двухдисковое/однодисковое | однодисковое |
Макс. скорость, км/час | 70 | 80 | 80 |
Макс. преодолеваемый подъем, % | 58 | 30 | 30 |
Расход топлива, л | 40 | 40,6 | 38 |
Объем кузова, м3 | 8 | 12 | 12 |
Грузоподъемность, кг | 12500 | 18000 | 18000 |
Угол подъема кузова, град | 55 | 55 | 55 |
Радиус разворота, м | 13 | 13 | 13 |
Дорожный просвет, мм | 360 | 360 | 400 |
Размер, ДхШхВ, мм | 9505х2750х3110 | 8550х2500х3150 | 8550х2500х3150 |
Масса снаряжения, кг | 10800 | 14000 | 14000 |
Масса полная, кг | 30000 | 30000 | 32000 |
Модель 65032 имеет целый ряд модификаций, отличающихся размерами кузова, грузоподъемностью, причем 2 из них оснащаются широкопрофильными шинами и, в сочетании с внушительным клиренсом, позволяют использовать их на тяжелом бездорожье.
Технические характеристики модификаций модели 65032:
Модификация | Тип 1 | Тип 2 | Тип 3 | Тип 4 | Тип 5 |
Двигатель | ЯМЗ-238ДЕ2 | ||||
Мощность, л.с. (кВт) | 330(243) | ||||
Крутящий момент, Нм | 1247 | ||||
КПП | ЯМЗ-2381 | ||||
Количество передач | 8 | ||||
Сцепление | однодисковое | ||||
Макс. скорость, км/час | 75 | 75 | 80 | 80 | 75 |
Макс. преодолеваемый подъем, % | 30 | 30 | 35 | 30 | 30 |
Расход топлива, л | 35,1 | 36,7 | 38,7 | 38,2 | 37,5 |
Объем кузова, м3 | 10,5 | 12 | 12 | 12 | 16 |
Грузоподъемность, кг | 15000 | 18000 | 12000 | 16000 | 18000 |
Угол подъема кузова, град | 55 | ||||
Радиус разворота, м | 12,6 | 12,6 | 13 | 12,8 | 12,6 |
Дорожный просвет, мм | 300 | 300 | 400 | 300 | 300 |
Размер, ДхШхВ, мм | 8350х2500х3050 | 8550х2720х3200 | 8400х2500х3150 | ||
Масса снаряженная, кг | 13100 | 13100 | 13900 | 13700 | 13500 |
Масса полная, кг | 28200 | 31400 | 26000 | 29800 | 31600 |
8х4
Крупнотоннажный, 4-хосный самосвал для работы в карьерах и на стройках, способный передвигаться и по обычным дорогам, и без них благодаря равномерному распределению веса по осям.
Технические характеристики модификаций самосвала КрАЗ 7133:
Модификация | Тип 1 | Тип 2 |
Двигатель | ЯМЗ-238ДЕ2 | ЯМЗ-238ДЕ2 |
Мощность, л.с. (кВт) | 330(243) | 330(243) |
Крутящий момент, Нм | 1274 | 1274 |
КПП | ЯМЗ-2381 | ЯМЗ-2381 |
Количество передач | 8 | 8 |
Сцепление | однодисковое | однодисковое |
Макс. скорость, км/час | 90 | 90 |
Макс. преодолеваемый подъем, % | 30 | 30 |
Расход топлива, л | 36,5 | 37,4 |
Объем кузова, м3 | 14 | 20 |
Грузоподъемность, кг | 21000 | 22000 |
Угол подъема кузова, град | 45 | 45 |
Радиус разворота, м | 13 | 13 |
Дорожный просвет, мм | 290 | 290 |
Размер, ДхШхВ, мм | 9700х2500х2900 | 9850х2500х3060 |
Масса снаряженная, кг | 15500 | 15700 |
Масса полная, кг | 36600 | 37800 |
Новые модели
Среди нового поколения самосвалов появились модели с расположенной над двигателем кабиной, компоновка, ранее не применявшаяся на КрАЗах. Это самосвалы С20.2 и С18, а также перспективная модель С26.2, в которой используется лицензионная кабина MAN TGA. Сердцем этих моделей стали турбированные двигатели ЯМЗ, а также производства США и КНР.
Все автомобили — с колесной формулой 6х4, в конструкции широко применялись импортные узлы и агрегаты, такие, как КПП, сцепление, гидроцилиндры подъема кузова, топливная аппаратура и т.д.
Назначение моделей – работа по перевозке сыпучих грузов, щебня, булыжника. Это универсальные машины для дорожного строительства, работы в карьерах, для перевозки строительных материалов.
Технические характеристики самосвалов КрАЗ нового поколения табл. 1:
Модель | С18.0 | С18.1 | С20.2 |
Двигатель | Cummins ISLe 375 30 | ЯМЗ-6511 | ЯМЗ-6501.10 |
Мощность, л.с. (кВт) | 370(276) | 362(266) | 362(266) |
Крутящий момент, Нм | 1533 | 1765 | 1765 |
КПП | 9JS150TA-B | 9JS200TA | 9JS200TA |
Количество передач | 9 | 9 | 9 |
Сцепление | однодисковое | однодисковое | однодисковое |
Макс. скорость, км/час | 80 | 80 | 80 |
Макс. преодолеваемый подъем, % | 25 | 30 | 30 |
Расход топлива, л | 35.7 | 32.3 | 35 |
Объем кузова, м3 | 12 | 16 | 14 |
Грузоподъемность, кг | 1800 | 1800 | 2000 |
Угол подъема кузова, град | 50 | 55 | 50 |
Радиус разворота, м | 11 | 11 | 10 |
Дорожный просвет, мм | 270 | 270 | 260 |
Размер, ДхШхВ, мм | 8350х2500х2960 | 8560х2500х3050 | 7900х2545х3210 |
Масса снаряженная, кг | 12900 | 13600 | 13020 |
Масса полная, кг | 31000 | 31800 | 33200 |
Технические характеристики самосвалов КрАЗ нового поколения табл. 2:
Модель | С20.2R | С20.2М | C26.2M |
Двигатель | ЯМЗ-6501.10 | ЯМЗ-6501.10 | Weichai WP12.400E40 |
Мощность, л.с. (кВт) | 362(266) | 362(266) | 400(294) |
Крутящий момент, Нм | 1765 | 1765 | 1920 |
КПП | 9JS200TA | 9JS200TA | 9JS200TA |
Количество передач | 9 | 9 | 9 |
Сцепление | однодисковое | однодисковое | однодисковое |
Макс. скорость, км/час | 80 | 80 | 70 |
Макс. преодолеваемый подъем, % | 30 | 25 | 25 |
Расход топлива, л | 35 | 35 | — |
Объем кузова, м3 | 14 | 14 | 14 |
Грузоподъемность, кг | 2000 | 2000 | 2600 |
Угол подъема кузова, град | 55 | 50 | 50 |
Радиус разворота, м | 10 | 10 | 10,5 |
Дорожный просвет, мм | 260 | 260 | — |
Размер, ДхШхВ, мм | 7900х2545х3210 | 8000х2550х3210 | — |
Масса снаряженная, кг | 1320 | 1320 | 1300 |
Масса полная, кг | 33200 | 33200 | 39000 |
Видео обзор самосвала КрАЗ С20.2:
allspectech.com
Тип авто |
Самосвал |
Колесная формула | 6×4 |
Полная масса авто, кг | 24900 |
Полная масса автопоезда, кг | нет данных |
Допустимая нагрузка на переднюю ось , кг | 5500 |
Допустимая нагрузка на заднюю ось , кг | 19400 |
Грузоподъемность, кг | 13500 |
Площадь платформы, м2 |
нет данных |
Объем платформы, м3 |
8 |
Масса снаряженного авто, кг | 11300 |
Максимальная скорсть (км/ч) | 80 |
Двигатель | ЯМЗ-238М2 дизель без турбонаддува |
Мощность двигателя (л.с.) | 240 |
Коробка передач | механическая |
Число передач | 5 |
Передаточное число ведущих мостов | 8,21 |
Подвеска | передняя:зависимая, на двух полуэллиптических рессорах, работающих совместно с двумя гидравлическими амортизаторами задняя:зависимая, балансирная на двух полуэллиптических рессорах |
Размер шин | 12.00R20 (320R-508) |
Топливный бак | 165 |
Кабина | капотная компоновка, малая |
Екологический тип | Euro-0 |
interdalnoboy.com
КрАЗ-256Б
- Статья опубликована 29.07.2015 05:34
- Последняя правка произведена 29.07.2015 05:48

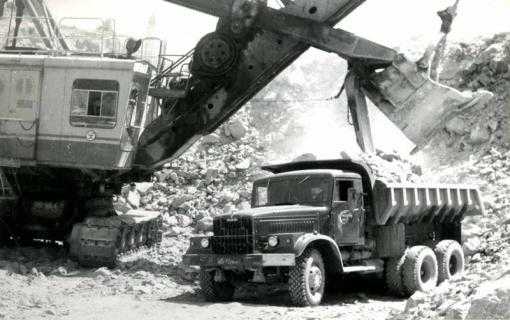

КрАЗ-256Б – это тяжёлый карьерный самосвал, выпускавшийся с 1965 по 1977 год на Кременчугском автомобильном заводе. Он имел колёсную формулу 6х4 и с технической точки зрения был продолжением развития конструкции самосвала КрАЗ-222, который имел так же второе название «Днепр».
На его базе кроме того был создан грузовик КрАЗ-256Б1, отличающийся от базового прототипа наличием в конструкции некоторых несущественных изменений, а так же использованием в ней разведенного привода тормозной системы. В основном он эксплуатировался в карьерах, а так же на дорогах первой и второй категории, которые могли выдержать осевую нагрузку вплоть до десяти тонн.
Создатели данного грузового автомобиля оснастили его пятиступенчатой механической трансмиссией, двухступенчатой раздаточной коробкой с блокируемым межосевым интервалом.
Кабина здесь была трёхместная и располагалась она прямо за двигателем, а так же оснащалась подрессоренным сиденьем водителя, регулируемым по длине, весу, высоте и т.д.
На автомобиль устанавливался кузов ковшевого типа, который разгружался назад с помощью двухцилиндровой гидравлической приводной системы, которая воздействовала на грузовую платформу при помощи рычажно-балансировочной системы.
КрАЗ-256БКрАЗ-256Б имел на вооружении переднюю подвеску на двух полуэллиптических рессорах и амортизаторы. Задняя же имела балансирную конструкцию на паре полуэллиптических рессорах.
Тормозная система грузовика состояла из барабанных механизмов, стояночный тормоз был трансмиссионного типа, с механическим приводом. Он был установлен на валу раздаточной коробки и воздействовал непосредственно на задний мост.
Из дополнительного оборудования стоит отметить предпусковой подогреватель силового агрегата.
Что же касается модификаций, то модернизации данный автомобиль проходил несколько раз. Так, в частности, в 1966-1969 годах на грузовике менялось расположение фар, например, они устанавливались на кронштейнах, смонтированных на крыльях, а так же другими способами. Кроме того изменялась и защитная решётка, смонтированная перед фарами.
КрАЗ-256БВ 1969 году фары, совместно с указателями поворотов переместили в специальные короба. Их так же устанавливали на крыльях. Позже, в 80-х годах прошлого века Кременчугский завод освоил выпуск машин, на которых фары устанавливались упрощённым способом. Теперь они снова были отделены от «поворотников» и помещались теперь над бампером. Так же некоторые машины имели на вооружении бездисковые передние колёса от МАЗ-500.
Если вас интересует, то — http://a101.iziizi.ru/ ремонт квартиры с нуля в новостройке Коммунарка
Технические характеристики КрАЗ-256Б:
Общие данные | |
Производитель | КрАЗ |
Годы пр-ва | 1965—1995 |
Дизайн | |
Платформа | самосвал |
Компоновка | переднемоторная, заднеприводная |
Колёсная формула | 6-4 |
Двигатели | ЯМЗ-238 |
Трансмиссия | механическая 5-ступ. |
Раздаточная коробка | двухступенчатая. |
Передаточные числа | 1 передача — 2,28; 2 передача — 1,23. Г |
лавная передача ведущих мостов | двойная, передаточное число — 8,21. |
Массово-габаритные | |
Длина | 8190 мм |
Ширина | 2640 мм |
Высота | 2620 (с козырьком 2790) мм |
Клиренс | 290 мм |
Колёсная база | 4080+1400 мм |
Колея задняя | 1920 мм |
Колея передняя | 1950 мм |
Масса | 12050 кг |
Динамические | |
Макс. скорость | 62 км/ч. |
На рынке | |
Преемник | КрАЗ-6510 |
Связанные | КрАЗ-255Б, КрАЗ-257 |
Другое | |
Грузоподъёмность | 12000 кг |
Расход топлива | 38 л/100 км. |
Объём бака | 330 л. |
autohis.ru
Обзор параметров самосвалов Краз-256, 257
Обзор параметров самосвалов Краз-256, 257
Автомобили КрАЗ-256, КрАЗ-256Б, КрАЗ-257 и КрАЗ-258 создано на базе ранее выпускавшихся автомобилей КрАЗ-222Б, КрАЗ-219Б и КрАЗ-221Б.
Автомобили КрАЗ-256, 256Б, 257, 258 имеют более высокие экономические и технические показатели, так как на них установлен более мощный и экономичный двигатель, что позволило повысить производительность автомобилей, увеличить скорости движения, улучшить приемистость и значительно сократить расход топлива.
Автомобили-самосвалы КрАЗ-256 и КрАЗ-256Б предназначены для различных карьерных и строительных работ совместно с экскаваторами, емкость ковша у которых не превышает 3 м3.
Платформа автомобилей КрАЗ-256, 256Б опрокидывается назад при помощи двухцилиндрового гидравлического механизма.
Автомобиль КрАЗ-257 общего назначения предназначен для массовых перевозок различных грузов.
По дорогам I и II категории он может буксировать прицеп. Шасси автомобиля используется для монтажа различных установок, нашедших широкое применение в народном хозяйстве страны.
Автомобиль-тягач КрАЗ-258 предназначен для буксировки тяжелых полуприцепов.
Автомобиль-тягач КрАЗ-258 оборудован седельно-сцепным полуавтоматическим устройством, обеспечивающим быструю сцепку и расцепку его с полуприцепом.
Техническая характеристика автомобилей КрАЗ-256 / КрАЗ-257
Грузоподъемность, т. — 10 / 12
Наибольший суммарный вес нагруженного прицепа или полуприцепа, т. — 10 / —
Контрольный расход топлива на 100 км, л. — 16,6
Максимальная скорость, км/ч — 62/70
Наибольший подъем, преодолеваемый автомобилем на сухой дороге, град. — 45/36
Тормозной путь автомобиля с полной нагрузкой со скорости 40 км/ч до полной остановки, м. — 18/18
Наименьший радиус поворота, м. по колее переднего наружного колеса — 20/20
Наименьший радиус поворота, м. по крылу этого колеса — 10,5/12,5
Колея передних колес, мм. — 1950
Колея задних колес, мм — 1920
Дорожный просвет, мм. под передней осью — 290
Дорожный просвет, мм. под картерами ведущих мостов — 290
Углы свеса (под нагрузкой), град. передний — 42
Углы свеса (под нагрузкой), град. задний — 55/18
Длина, мм — 8100/9660
Ширина, мм — 2640/2650
Высота, мм — 2792/2620
Расстояние от передней оси до оси задней тележки, мм — 4780/5750
База задней тележки, мм — 1400/1400
Собственный вес автомобиля в снаряженном состоянии, кг — 11500/11130
Распределение собственного веса на переднюю ось, кг — 3930/4300
Распределение собственного веса на заднюю тележку, кг — 7570/6830
Полный вес автомобиля, кг — 21575/23355
Двигатель КРАЗ-256, 257
Тип двигателя — Четырехтактный дизельный ЯМЗ-238
Число цилиндров — 8
Расположение цилиндров — V-образное, с углом развала 90°
Порядок работы цилиндров — 1—5—4— 2—6—3—7—8
Диаметр цилиндров, мм — 130
Ход поршня, мм — 140
Рабочий объем цилиндров, л — 14,86
Степень сжатия — 16,5
Максимальная мощность, л. с. — 240
Число оборотов коленчатого вала при максимальной мощности, об/мин — 2100
Максимальный крутящий момент, кгм — 87
Трансмиссия КрАЗ-256, КрАЗ-257
Сцепление КрАЗ-256, КрАЗ-257 — Двухдисковое, сухое, с периферийными нажимными пружинами.
Коробка передач ЯМЗ-238К или ЯМЗ-236С — Механическая, пятиступенчатая с синхронизаторами на второй, третьей, четвертой и пятой передачах.
Раздаточная коробка КрАЗ-256, КрАЗ-257 — Механическая, состоит из двухступенчатой дополнительной коробки и раздаточной коробки с межосевым дифференциалом в приводе к задним мостам.
На автомобиле-самосвале КрАЗ-256 от раздаточной коробки, через коробку отбора мощности, приводится в действие масляный насос подъемного механизма платформы.
Карданная передача КрАЗ-256, КрАЗ-257 — Открытая, с трубчатыми карданными валами, карданы которых снабжены игольчатыми подшипниками.
В линии привода заднего моста КрАЗ-256, КрАЗ-257 установлена промежуточная опора.
Ведущие мосты КрАЗ-256, КрАЗ-257 — Главные передачи двойные с коническими шестернями со спиральными зубьями и цилиндрическими шестернями с прямыми зубьями.
Передаточное число главных передач — 8,21.
Дифференциал конический с четырьмя сателлитами.
Полуоси полностью разгружены. Балки мостов КрАЗ-256, КрАЗ-257 выполнены из стального литья.
Ходовая часть КрАЗ-256, КрАЗ-257
Рама КрАЗ-256, КрАЗ-257 — Клепаная. Продольные балки из швеллера № 30. Поперечины штампованные.
Передний буфер укреплен на концах продольных балок рамы при помощи кронштейнов.
Буксирный прибор — Двустороннего действия с запорным замком. Передние буксирные крюки приварены к продольным балкам рамы.
Передняя ось — Двутаврового сечения. Трапеция рулевого управления расположена сзади
Подвеска передняя КрАЗ-256, КрАЗ-257 — На двух продольных полуэллиптических рессорах с двумя телескопическими гидравлическими амортизаторами.
Концы рессор закреплены в резиновых подушках.
Подвеска задняя КрАЗ-256, КрАЗ-257 — Балансирного типа, па двух продольных полуэллиптических рессорах.
Толкающие усилия и реактивные моменты передаются системой из шести реактивных штанг.
Рулевое управление и тормоза КрАЗ-256, КрАЗ-257
Рулевой механизм КрАЗ-256, КрАЗ-257 — Червяк с боковым сектором, передаточное число 21,5.
Усилитель рулевого управления КрАЗ-256, КрАЗ-257 — Пневматический.
Ножной тормоз — Колодочный (на всех колесах), привод тормозов пневматический.
Ручной тормоз (стояночный) — Колодочного типа с механическим приводом.
Специальное оборудование КрАЗ-256, КрАЗ-257
Коробка отбора мощности автомобилей КрАЗ-256 и КрАЗ-256Б — Механическая, одноступенчатая, передаточное число 1.
Подъемный механизм платформы — Гидравлический, действует на платформу через рычажно-балансирную систему.
Ограничитель максимального угла подъема платформы — Трехходовой, выполнен в одном корпусе с насосом.
Насос подъемного механизма — Двухшарнирный, с автоматическим замком.
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
spezz.ru
256Б — это… Что такое КрАЗ-256Б?
КрАЗ-256Б
Общие данные
ЯМЗ-238 | |
---|---|
Марка: | ЯМЗ-238 |
Объём: | 14866 см3 |
Максимальная мощность: | 240 л.с., при 2100 об/мин |
Максимальный крутящий момент: | 883 Н·м, при 1500 об/мин |
Конфигурация: | V8 |
Цилиндров: | 8 |
Диаметр цилиндра: | 130 мм |
Ход поршня: | 140 мм |
Cтепень сжатия: | 16,5 |
Порядок работы цилиндров: | 1-5-4-2-6-3-7-8 |
механическая 5-ступ. | |
---|---|
Производитель: | ЯМЗ |
Модель: | 236Н |
Тип: | механическая |
Число ступеней: | 5-ступ. |
Передаточные отношения: | |
1 передача: | 5,26 |
2 передача: | 2,90 |
3 передача: | 1,52 |
4 передача: | 1,00 |
5 передача: | 0,66 |
Задняя передача: | 5,48 |
Переключение: | напольный рычаг |
Характеристики
Массово-габаритные
Высота: | 2620 (с козырьком 2790) мм |
Колея задняя: | 1920 мм |
Колея передняя: | 1950 мм |
Динамические
Макс. скорость: | 62 км/ч. |
На рынке
Преемник ПреемникКрАЗ-6510 |
Другое
Грузоподъёмность: | 12000 кг |
Расход топлива: | 38 л/100 км. |
Объём бака: | 330 л. |
КрАЗ-256Б — советский и украинский тяжёлый карьерный самосвал с колёсной формулой 6×4, выпускавшийся серийно Кременчугским автомобильным заводом с 1966 по 1994 годы. Предназначен для эксплуатации на дорогах первой и второй категорий, допускающих осевую нагрузку до 10 тонн, а также для работы в карьерах.
Описание конструкции
Автомобиль получил пятиступенчатую механическую коробку передач, раздаточная коробка — двухступенчатая, с межосевым блокируемым дифференциалом.
Кабина — трёхместная, расположена за двигателем, сиденье водителя — подрессоренное, регулируется по весу водителя, длине, высоте и наклону спинки.
Кузов — ковшового типа с разгрузкой назад, гидравлический, двухцилиндровый, действует на платформу через рычажно-балансирную систему. Насос — шестерённый, мод. КрАЗ-222Б; рабочее давление 34 кгс/см. кв. Объём гидросистемы — 70 л.
Подвеска — передняя, на двух полуэллиптических рессорах с амортизаторами, концы рессор установлены в резиновых опорных подушках. Задняя — балансирная на двух полуэллиптических рессорах с шестью реактивными штангами, концы рессор — скользящие.
Тормоза:
Рабочая тормозная система — с барабанными механизмами (диаметр 440 мм, ширина накладок передних тормозных механизмов — 90, задних — 140 мм, разжим — кулачковый с применением тормозных цилиндров двухконтурным пневматическим приводом (один контур на передний и средний мосты, второй — на задний мост). Стояночный тормоз — трансмиссионный, барабанный, с внутренней и наружной колодками и механическим приводом. Установлен на выходном валу раздаточной коробки и действует на задний мост[1].
Дополнительное оборудование: предпусковой подогреватель двигателя.
Технические характеристики
- Колёсная формула — 6×4
- Весовые параметры и нагрузки, а/м
- Снаряжённая масса а/м, кг — 12050
- Грузоподъёмность а/м, кг — 12000
- Полная масса, кг — 24275
- Двигатель
- Модель — ЯМЗ-238
- Тип — дизельный
- Мощность кВт(л.с.) — 176 (240)
- Расположение и число цилиндров — V-образное, 8
- Рабочий объём, л — 14,87
- Коробка передач
- Тип — механическая, пятиступенчатая
- Кабина
- Тип — за двигателем, с деревянным каркасом и металлической обшивкой
- Исполнение — без спального места
- Колёса и шины
- Тип колёс — дисковые
- Тип шин — пневматические, камерные
- Размер шин — 12.00R20 (320R508)
- Самосвальная платформа
- Объём платформы, куб. м — 6,0
- Угол подъёма платформы, град — 60
- Направление разгрузки — назад
- Общие характеристики
- Максимальная скорость, не менее км/ч — 62
- Угол преодол. подъёма, не менее, % — 32
- Внешний габаритный радиус поворота, м — 13
КрАЗ-256Б в кино
- Мимино
- Прощальная гастроль «Артиста»
В игровой и сувенирной индустрии
Масштабная модель автомобиля КрАЗ-256Б выпускается мастерскими «Студия КАН» (Краснодар), «Киммерия» (Херсон), «Дамир» (Казань).
Интересные факты
- Самосвал КрАЗ-256Б экспортировался более чем в 40 стран мира.
- У данного автомобиля не имелось места для крепления запасного колеса.
Примечания
Ссылки
Автомобили Кременчугского автомобильного завода | |
---|---|
Шасси и бортовые грузовики | КрАЗ-219 • КрАЗ-250 • КрАЗ-257 • КрАЗ-5133В2 • КрАЗ-6135В6 • КрАЗ-6140TE • КрАЗ-65053 • КрАЗ-65101 • КрАЗ-7133Н4 • КрАЗ h22.0 • КрАЗ h22.2 • КрАЗ h33.0 • КрАЗ h33.2 • КрАЗ h40.1E |
Самосвалы | КрАЗ-222 • КрАЗ-251 • КрАЗ-256Б • КрАЗ-257 • КрАЗ-65032 • КрАЗ-65055 • КрАЗ-6510 • КрАЗ С18.0 • КрАЗ С18.1 • КрАЗ C20.0 • КрАЗ C20.2 • КрАЗ C20.2R |
Седельные тягачи | КрАЗ-221 • КрАЗ-252 • КрАЗ-258 • КрАЗ-5444 • КрАЗ-64431 • КрАЗ-6444 |
Автомобили повышенной проходимости | КрАЗ-214 • КрАЗ-255Б • КрАЗ-260 • КрАЗ-5133ВЕ • КрАЗ-5233 • КрАЗ-6140ТЕ • КрАЗ-6322 • КрАЗ-6443 • КрАЗ-6446 • КрАЗ-65032 • КрАЗ Т17.0ЕХ «Бурлак» |
Лесовозы | КрАЗ-6133M6 • КрАЗ-64372 |
dic.academic.ru
История автомобильной компании КРАЗ

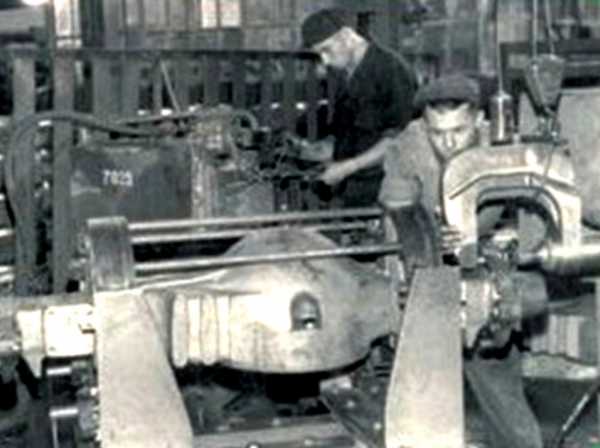

История Кременчугского машиностроительного завода начинается еще до великой отечественной войны, в северной части города началась стройка авиационного завода, но когда пришла война стройку заморозили. к заводу вернулись в послевоенные времена, после освобождения города, для того чтобы там построить завод мостовых металлоконструкций, в которых так нуждалась разгромленная страна. В 1948 году завод начал работать, за восемь лет своей работы там выпустили 27 километров мостов, тогда на предприятии в работе были задействованы около двух тысяч человек. Но с приходом Хрущева, с его Американской манией выращивать кукурузу в 1956 году, предприятие передали министерству сельскохозяйственной промышленности, для того чтобы наладить там производство комбайнов, в чем помогли Ростовчане.
Те в свою очередь для наладки производства привезли комбайн КУ-2А и всю его техническую документацию с чертежами. И хотя кукурузная болезнь Хрущева длилась недолго, за это время на предприятии выпустили 11 тысяч комбайнов. Следующая трансформация завода началась в мае 1958 г. советское правительство решило перепрофилировать Ярославский автомобильный завод (ЯАЗ) на изготовление дизельных двигателей и коробок передач. Производство тяжелых 3-х осных грузовиков ЯАЗ решили перенести в Кременчуг на бывший комбайновый завод. Рождение Кременчугского автомобильного завода (КрАЗ) состоялось 10 апреля 1959 г., когда из привозных деталей там были собраны первые два 10-ти тонных самосвала ЯАЗ-222, переименованные в КрАЗ-222.

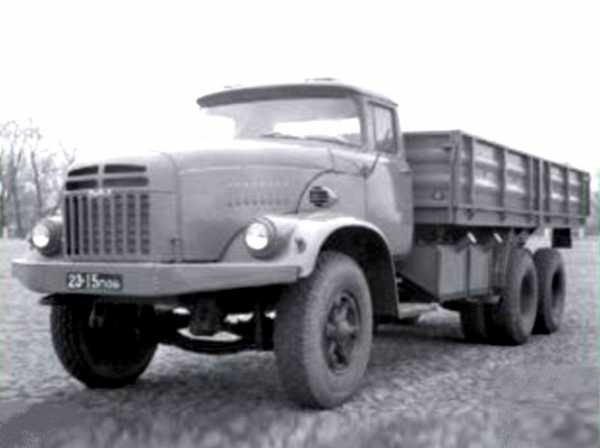

В мае 1959 года вступил в строй главный конвейер и к концу года был освоен выпуск 7-ми тонного автомобиля КрАЗ-214 (6×6) и 12-ти тонного бортового грузовика КрАЗ-219 (6×4). На следующий год появился седельный тягач КрАЗ-221 (6×4) для полуприцепов полной массой до 30 тонн. Первая гамма КрАЗа, получившая название «Днепр», практически не отличалась от последнего семейства машин ЯАЗа. В 1961 г. в институте УкрНИИпроект на базе грузовика КрАЗ-219 был разработан оригинальный дизель-троллейвоз ДТУ-10 с двумя дополнительными тяговыми электромоторами мощностью 172 кВт., получавшими энергию от подвесной контактной сети. Некоторое время он работал на троллейбусной линии Симферополь — Ялта.
В 1963 г. автомобили первого семейства были модернизированы и получили в обозначении индекс «Б». На ряде моделей в опытном порядке устанавливали более мощные дизели ЯМЗ-238, 12-ти вольтовую систему электрооборудования заменили на 24-х вольтовую, грузоподъемность самосвала КрАЗ-2225 повысили до 11 тонн. В 1964 г. все машины получили 4-х тактный дизель ЯМЗ-238А V8 (14860 см3, 215 л.с.). Базовым стал 12-ти тонный самосвал КрАЗ-2565 (6×4), развивавший скорость 60 км/ч. Выпускали также бортовой грузовик «2575» и седельный тягач «258Б». Единственной новинкой стал десяти тонный самосвал КрАЗ-2545 с двухсторонним давлением, имевший сначала прежний 2-х тактный дизель ЯАЗ-204И (180 л.с.).
С 1966 года на эти автомобили начали устанавливать 240-сильный вариант дизеля ЯМЗ-238. В 1967 г. освоили производство 7,5-тонного автомобиля КрАЗ-255Б (6×6), сменившего серию «2145». На нем применялись 5-ти ступенчатая коробка передач и 2-х ступенчатая раздаточная с межосевым дифференциалом, широкопрофильные шины с централизованной системой регулирования давления воздуха. Максимальная скорость составляла 70 км/ч. Седельный тягач КрАЗ-2556 мог буксировать на местности и по шоссе полуприцеп полной массой 18 и 30 тонн соответственно. В 1969 г. к ним добавился лесовоз КрАЗ-255Л. В 1977-79 гг. произошла последняя модернизация всего семейства, которая свелась к установке раздельного пневматического привода передних и задних тормозов и использованию в индексации дополнительной цифры «1». В это время появились северные и тропические варианты базовых шасси (индексы «С» и «Т»), а также газобаллонный КрАЗ-256Г.

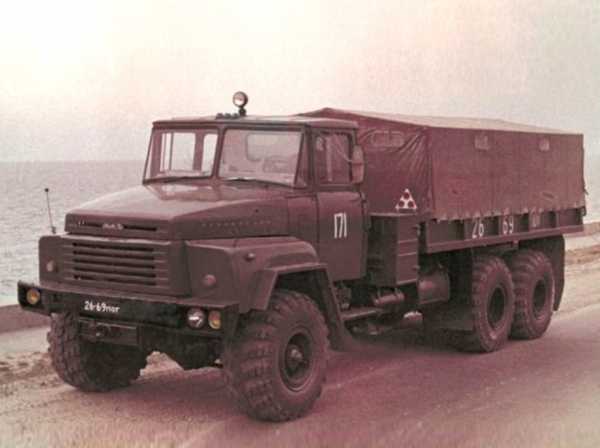

С начала 60-х гг. на заводе велась разработка нового семейства тяжелых машин КрАЗ-250 с более удобной цельнометаллической кабиной и оперением современного стиля. По окончании испытаний в 1968 г. ее приняли к производству, но начало выпуска задержалось на 10 лет из-за отсутствия мощностей по изготовлению кабин. Только в 1978 г. появилось длиннобазовое шасси КрАЗ-250 (6×4) грузоподъемностью 14,6 тонн с дизелем ЯМЗ-238 (240 л.с.) для монтажа автокранов и бетоносмесителей или установки бортовой платформы. На его базе собирали также 14-ти тонный самосвал «251» и седельный тягач «252». Тем не менее, ПО «АвтоКрАЗ» имени 50-ти летия Советской Украины продолжало собирать устаревшие модели — самосвал КрАЗ-25651 и седельный тягач КрАЗ-25851.
Удачнее сложилась судьба другого представителя нового семейства — армейского грузовика повышенной проходимости КрАЗ-260 (6×6), выпуск которого начали в 1980 г. Он сменил серию «255Б», имея новые дизель ЯМЗ-238Л с турбонаддувом (300 л.с.) и 8-ми ступенчатую синхронизированную коробку передач. Грузоподъемность возросла до 9-ти тонн, собственная масса — с 11650 до 12775 кг.. На основе 260-й модели выпускали удлиненное шасси КрАЗ-260Г и седельный тягач КрАЗ-2606 для автопоездов полной массой 27,5 тонн. Одновременно на КрАЗе велась работа по созданию перспективных грузовиков, так и оставшихся в опытных образцах.
Еще в начале 60-х гг. прошел испытания КрАЗ-253 (6×6) с кабиной над двигателем. В 1976-78 гг. на основе серийных узлов и агрегатов разработали КрАЗ-6434 (8×8) с шарнирно-сочлененной рамой. На рубеже 70-80-х гг. был создан еще ряд машин с колесными формулами 8×4 и 8×8. В Советском Союзе Кременчугский автозавод являлся ведущим предприятием по выпуску тяжелых 3-х осных грузовиков, а также крупнейшим изготовителем автомобилей такого класса в Европе. В 1988 г. на КрАЗе было собрано 29789 машин, причем значительная их доля поступала в более чем 40 стран мира. После распада СССР КрАЗ, превратившийся в АО «Кременчугский автомобильный завод», лишился основных рынков сбыта и попал в критическое сложение.
Это заставило активнее разрабатывать и осваивать новые грузовики, отвечающие международным требованиям. Они появились в начале 90-х гг. и отличались более современным и строгим дизайном, улучшенной компоновкой, удобными кабинами и новыми мостами «Рокуэлл» (Rockwell). Первыми представителями нового семейства в 1991-92 гг. стали переходные модели с новым дизайном, но старыми ведущими мостами — шасси КрАЗ-65101 (6×4) с полезной нагрузкой 16,6 т. и 13,5-тонный самосвал КрАЗ-6510 с дизелем ЯМЗ-238М2 V8 с турбонаддувом (232-240 л.с.) и 5-ти ступенчатой коробкой передач, развивавшие скорость 80 км/ч.
Позднее появился самосвал КрАЗ-65055 (6×4) с новым кузовом грузоподъемностью 16 т. и мотором ЯМЗ-238Б (288-300 л.с.), 8-ми ступенчатой коробкой передач и новыми мостами, развивавший 90 км/ч. На его основе был выпущен 15-ти тонный вариант «65032» (6×6). В новое семейство вошли также седельные тягачи «6444» (6×4), «6443» (6×6) и «64431» (6×4) с удлиненными кабинами для автопоездов полной массой 32, 42 и 59 тонн соответственно. На смену серии «260» пришел 10-ти тонный КрАЗ-6322 (6×6) с дизелем ЯМЗ-238Д с турбонаддувом (318-330 л.с.) и корректором, который позволяет водителю вручную добавлять топливо во впускной трубопровод, избегая провалов мощности на пониженных оборотах.
Максимальная скорость автомобиля возросла до 85 км/ч. На его базе предлагаются 18-ти тонный самосвал «65034» и лесовоз «643701» с роспуском для доставки 30 тонн древесины. На Киевском международном автосалоне 1995 г. впервые за всю свою историю КрАЗ представил автомобили с колесной формулой 4×2 полной массой 16-19 тонн, призванные расширить круг потребителей. В серию входят магистральный седельный тягач КрАЗ-5444 со спальной кабиной, 8,5-тонные бортовой «5133В2» и самосвал «5124С2», унифицированные с серийными 3-х осными машинами, включая дизель ЯМЗ-238Д и 8-ми ступенчатую коробку передач. Через год был представлен универсальный бортовой 5-ти тонный автомобиль-тягач КрАЗ-5131ВЕ (4×4) с двигателем ЯМЗ-238БЛ (300 л.с.), позволяющим развивать скорость 85 км/ч.
В том же 1996 году состоялся дебют 14-ти тонного самосвала КрАЗ-6125 (6×4) с более экономичным дизелем ЯМЗ-236Б V6 (11149 см3, 250 л.с.). Для перевозки грузов с малым удельным весом (0,5-0,8 т/м3) предназначен 15-ти тонный длиннобазовый вариант «6130С4» с кузовом вместимостью 20 м3. Новый автомобиль-лесовоз «6133М6» (6×6) с краном-манипулятором перевозит сортименты длиной до 6 м. и весом 16,5 тонн. При работе с 2-х осным прицепом-роспуском полная масса автопоезда составляет 46,5 тонн. Большинство новых моделей теперь комплектуются иностранными двигателями и агрегатами.
С 1996 г. при КрАЗе действует самостоятельное совместное предприятие «ИВЕКО-КрАЗ» (IVECO-KrAZ), которое из импортных узлов собирает легкие грузовики и фургоны «Турбо-Дэйли» (TurboDaily). Позднее двигатели и коробки передач для них стало изготавливать СП «ИВЕКО-Мотор Сич» из Запорожья. В 1998 г. было изготовлено 82 грузовика и 489 микроавтобусов этой серии. Другая холдинговая компания «АвтоКрАЗ» с декабря 1998 г. начала сборку 4,5-тонных грузовиков ИВЕКО-65.9, детали для которых поставляет турецкая компания «Отовол» (Otoyol). С начала 1999 г. она же собирает российские грузовики ГАЗ-3309, однако серьезного развития оба проекта пока не получили. Что же касается собственной продукции КрАЗа, то в 1998 г. завод выпустил 1112 машин, в 2000 г. — 1417 автомобилей, большинство из которых поступает на экспорт в Россию и ряд стран мира.
©. Фотографии взяты из источников Кременчугского Автомобильного завода.
Оцените статью: Поделитесь с друзьями!truck-auto.info
