Самый большой БелАЗ — карьерный «исполин»

Потребность человечества в полезных ископаемых большая. Каждый день на нашей планете добывается не только нефть или газ. Проблемной, но в то же время развитой отраслью является разработка месторождений каменного угля. Основное место добычи данного полезного ископаемого – карьер. То есть горное предприятие, предназначенное для разработки месторождения открытым способом. Для добычи в земной коре делаются глубокие выемки, открывающие доступ к цели – каменному углю.

Основные проблемы добывающей отрасли

Добыча угля – это не только разработка карьера. Другой стороной медали является транспортировка полученного сырья на перерабатывающие предприятия. Сооружать в карьере огромный конвейер, выбрасывающий уголь наверх, экономически нецелесообразно, так как его конструкция будет подвергаться постоянным перегрузкам, в результате чего придет в негодность уже через пару месяцев работы. Прокладывать пути для железнодорожного транспорта также очень проблематично, так как доступ к максимальной глубине карьера происходит по спиральной траектории. Поэтому единственно верным решением проблемы транспортировки является самый большой БелАЗ – карьерный самосвал белорусского производства.

Почему карьерный самосвал?

Зачем использовать такой большой транспорт? Это выгодно благодаря его мощности и грузоподъемности. Только представьте, что обычный тягач типа «фура» способен перевезти всего 20 тонн груза, тогда как самый большой БелАЗ 450 тонн перемещает без проблем. Итак, после небольших подсчетов получим, что такая спецмашина способна заменить почти 23 грузовика. Если учесть не очень удобные условия для перемещения транспорта по спиральной дороге карьера, то самосвал подобных размеров просто незаменим.

Преимущества карьерных самосвалов

Если продолжить тему преимуществ, которые имеют карьерные самосвалы, то другим видам транспорта они дают фору по следующим параметрам:

1. Самый большой БелАЗ обладает неплохой маневренностью, позволяющей работать на относительно тесных площадках, а также в местах образования труднодоступных забоев.
2. Небольшие затраты на сооружение и сервисное обслуживание временной дороги в карьере. Если для перемещения обычного седельного тягача понадобится неплохое дорожное покрытие (как минимум гравийная дорога, тщательно выровненная бульдозером), то самые большие БелАЗы способны подниматься в гору с постоянным уклоном 12% и временным – 18%. В результате карьер может быть более компактным.
3. Проходимость карьерных самосвалов значительно превосходит обычные большегрузные автомобили. Это достигается благодаря огромному размеру колес и тщательной проработке конструкции их привода. Так, самый большой БелАЗ имеет рекордные колеса, диаметр которых — около 4 метров.
4. В комплексе с одноковшовым экскаватором карьерный самосвал позволит обеспечить максимальную производительность разработки месторождения.

Автомобильный транспорт имеет один значительный недостаток при сравнении с железнодорожным – большие затраты на топливо. Однако ввиду описанных выше обстоятельств на него можно закрыть глаза. Поэтому карьерный самосвал является незаменимым при организации транспортировки рудных пород на небольшие расстояния с последующей погрузкой на железнодорожный состав.

Модельный ряд

Актуальность конструкции стимулирует производителей автомобильной техники к разработке широкой номенклатуры карьерных самосвалов. Выпуском подобных «исполинов» занимаются многие машиностроительные предприятия по всему миру. Одно из них было организовано в сентябре 1948 года в БССР. Остались фотографии, на которых самые большие БелАЗы того времени работают на благо советского социалистического общества на крупных добывающих предприятиях.

Сегодня завод значительно расширил модельный ряд. Классифицируем автомобили по грузоподъемности:

1. 30 тонн – 7540А, 7540С, 7540В.
2. 45 тонн – 77547, 75473.
3. 55 тонн – 7555В, 7555Е.
4. 90 тонн – 7557.
5. 110-136 тонн – 75137, 75135.
6. 154-160 тонн – 7517.
7. 200-220 тонн – 75302, 75306.
8. 320 тонн – 7560.

Лидером, который стал гордостью разработчиков, является самый большой самосвал БелАЗ 7571 грузоподъемностью 450 тонн.

Примеры внедрения продукции

За время деятельности завод в белорусском городе Жодино значительно расширил свою клиентскую базу, поэтому сегодня может похвастаться каждым третьим карьерным самосвалом в мире со своим логотипом на кузове. Что касается описанного выше рекордсмена, то самый большой БелАЗ успешно функционирует в Кемеровской области России. Размеры карьерного самосвала действительно поражают: длина – 20,6 метра; ширина – 9,87 метра; высота – более 8 метров. Расход топлива при максимальной нагрузке на обе силовые установки составляет почти 600 литров за час работы.

Есть и другие регионы мира, где самосвалы из Беларуси помогают добывать полезные ископаемые. Так, например, в январе этого года стартовала эксплуатация БелАЗов грузоподъемностью 110 тонн в месторождении Таван-Толгой, расположенном в пустыне Гоби (Монголия).

fb.ru

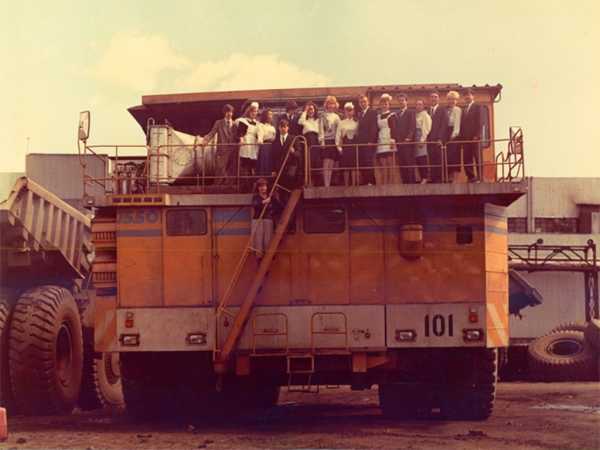

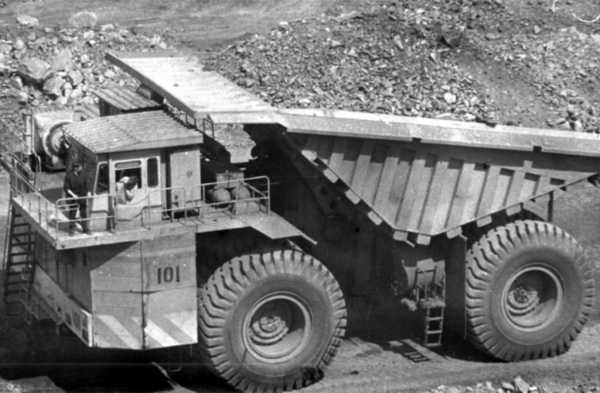

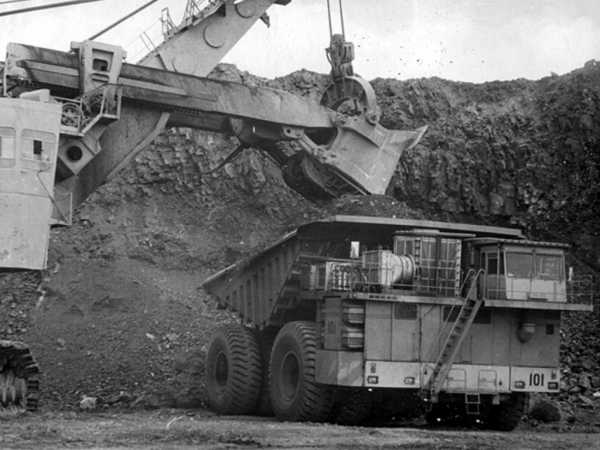

Карьерный самосвал Белаз 75501: характеристики

Карьерный самосвал грузоподъемностью 280 тонн значился в планах БелАЗа как один из объектов новой техники. И не просто модель в общем ряду большегрузных машин, а принципиально иная конструкция, не имеющая аналогов в ряду ныне известных в мире карьерных самосвалов. Казалось, ничего особо сложного в решении поставленной задачи не было: сделать автомобиль побольше размерами, кузов повместительней да шины более высокой грузоподъемности. Но последнее условие оказалось неприемлемым, поскольку новую машину — ее назвали БелАЗ-75501 — планировалось «обуть» в уже выпускаемые промышленностью шины.

Не осваивать же для автомобиля, который станет изготовляться по отдельным заказам, покрышки, вкладывая немалые средства, в новые пресс-формы.
Между тем выпускаемые шины размером 40,00-57 (применяются на 110-ти и 180-ти тонных самосвалах) рассчитаны на определенную максимальную нагрузку. И если у груженого 110-ти тонного БелАЗа-7519 на задние колеса приходится 67% полной массы, то у 280-ти тонной модели имело смысл загрузить поровну передние и задние колеса. А если так, то спереди, как и сзади, напрашивались сдвоенные колеса — «спарки». Но возникала другая проблема: едва ли такая спарка может быть поворотной — она отнимет большой объем от внутреннего пространства машины.

Развивая дальше цепочку инженерных логических соображений, конструкторы БелАЗ-75501 пришли к единственно возможному заключению — сделать раму автомобиля шарнирной, сочлененной. Передняя часть машины с двумя колесами-спарками, силовой установкой,, кабиной поворачивается относительно вертикального шкворня, соединяющего две половины рамы. Два гидроцилиндра диаметром 180 миллиметров, размещенные между ними, поворачивают одну относительно другой на 30^o в каждую сторону. В результате у этого громадного автомобиля длиной более 15 метров радиус поворота по оси следа переднего колеса равен 16,5 метра (у КрАЗ-260 этот параметр — 13 метров).

Обычно у больших карьерных самосвалов силовая установка размещается вдоль машины между передними колесами. На модели «75501» дизель Коломенского тепловозостроительного завода и тяговый переменного тока генератор находятся перед колесами автомобиля. На снимке хорошо видно «машинное отделение», куда ведут две дверцы в передней торцевой стенке самосвала. Над ним — на высоте 4400 миллиметров от грунта — кабина водителя, а справа от нее — блок вспомогательного оборудования. Поскольку у 280-ти тонника, как и у его «меньших братьев» БелАЗ-7519 и БелАЗ-7521, электрическая трансмиссия, то было резонно сделать на машине все колеса ведущими, поскольку как передняя, так и задняя спарка является мотор-колесами.

В каждом таком колесе встроены тяговый электродвигатель постоянного тока, двухрядный планетарный редуктор и двухдисковый тормоз диаметром 600 миллиметров. Нет, ошибки здесь нет. Тяговый генератор — переменного тока, а двигатели — постоянного. Так экономически выгоднее, а преобразуется ток выпрямителем диодного типа. Такова логика построения нового советского автомобиля, во многом не традиционного по конструкции и не имеющего аналогов в мировой практике. Это самый крупный в мире одиночный самосвал. И он не просто уникальный образец, а рабочая машина, которая уже приобретена трестом «ЯкуталМАЗ» и будет работать в Нерюнгри. Там хорошо известны иностранные карьерные самосвалы «Комацу» и «Юнит Риг».

Наш БелАЗ-75501 превосходит их. Кстати, японская фирма внимательно следит за успехами БелАЗа и в качестве признания больших возможностей соперников (назовем их так) поставила для советского 280-ти тонника телеметрическую систему (две размещенные сзади телекамеры и дисплей перед водителем) как заменитель зеркал заднего вида, а также систему постоянного контроля нагрузки. Для точного определения количества перевезенной за смену руды и страховки от перегрузки она постоянно при помощи табло информирует водителя о том, сколько тонн у него в кузове и сколько тонно-километров (с учетом длины плеча ездки) машина сделала за смену. Советский карьерный самосвал оснащен совершенной гидропневматической подвеской всех колес.

©. Авторы фотографий: Дмитрий Дашко, Юрий Иванов.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Белаз сколько весит |

Нередко Белаз называют «монстром» — а все из-за его внушительных размеров. Не зря многие интересуются,

сколько весит Белаз – ведь это самый большой самосвал в мире. Из его кабины мир воспринимается как в какой-то детской игре.

Сколько весит самый большой Белаз

Белорусская компания «Белаз» самосвалы начала выпускать в середине прошлого столетия. В 1958-м году появился первый самосвал этой марки. Вес Белаза тогда составлял 25 тонн. За время своего существования она произвела более 120 тысяч машин для работы в карьерах. Самый огромный самосвал этой марки – модель 75710. Его высота составляет 8,1 метра, ширина – 9,8 метра, длина – 20,5 метра.

Вес машины, которую белорусы стали производить с января 2014 года, – 810 тонн! Но несмотря на такие огромные габариты, это достаточно мобильная техника, которая способна развить скорость в 64 километра в час.

Если же говорить о технических показателях, то грузоподъемность Белаза составляет 450 тонн. Кстати, выше мы говорили, сколько весит Белаз без груза

, а теперь приплюсуйте еще и грузоподъемность, согласитесь, впечатляет. По этому показателю с белорусским гигантом не сравнится ни один самосвал. До этого пальму первенства держали швейцарский самосвал Liebherr T282B и машина той же марки Белаз, только предыдущего поколения 75601, у них грузоподъемность составляет по 360 тонн.

Еще несколько интересных фактов о Белазе

Вес Белаза впечатляющий. Но не только по этим параметрам он достоин того, чтобы его занесли в книгу рекордов Гиннеса. Вот несколько интересных фактов об этом самосвале:

• грузоподъемность Белаза 75710 эквивалентна тремстам машинам марки Ford Focus;
• 5,5 тонны – вот сколько весит покрышка от Белаза;
• Крупнейший пассажирский самолет в мире Airbus A380 в несколько раз меньше, чем Белаз – 277 тонн;
• Грузоподъемность этого самосвала можно сравнить с силой двух с половиной голубых китов.

Белаз последней модели напичкан современной техникой. В частности, у него есть система мониторинга, которая «вычисляет мертвые зоны», а также сигнализация, предупреждающая о приближении к высоковольтной линии. Кабина оснащена кондиционером.

Эта машина способна работать в карьерах любой глубины, ей не страшны температуры как минус, так и плюс 50 градусов. Благодаря наличию восьми колес с бескамерными шинами Белаз может пробраться куда угодно, даже по технологическим дорогам.

stolko-to.ru

БелАЗ 75710: особенности и характеристики самосвала

БелАЗ-75710 — самосвал белорусского производства, предназначенный для выполнения работ в условиях открытых карьеров большой глубины. БелАЗ 75710 может эксплуатироваться в условиях любого климата, температура воздуха при этом должна составлять от —50 до +50°С. Для обеспечения работоспособности автомобиля в условиях предельно низких температур используется предпусковой подогрев смазки и охлаждающей жидкости.

Выпуск автомобиля БелАЗ-75710 стал в свое время продолжением традиции Белорусского автомобильного завода: каждые несколько лет представлять новую модель грузового автомобиля, повышая его грузоподъемность. Так, в 2005 году увидел свет самосвал, способный поднять 320 тонн, в 2007 — 360. БелАЗ-75710 появился в 2013 году как самый крупногабаритный в мире грузовой автомобиль, способный транспортировать грузы, масса которых превышает 500 тонн.

Вернуться к оглавлению

Характеристики самосвала БелАЗ 75710

Габаритные размеры БелАЗ-75710 поражают даже при визуальном осмотре. Автомобиль обладает следующими параметрами:

• длина кузова — 20,6 метра;
• ширина колесной базы — 8 метров;
• полная ширина — 9,87 метра.

Автомобиль таких размеров предусматривает движение в особом режиме:

1. Минимальное пространство, требуемое для разворота — 45 метров.
2. Скорость перемещение при номинальном значении нагрузки — 60 км/ч.
3. Минимальный радиус поворота — 19,8 метра.

БелАЗ 75710 оснащен платформой в форме ковша. На вид она может показаться достаточно маленькой, но это оптический обман. Объем платформы равен 157,5 м3. В случае же полной загрузки автомобиля этот показатель возрастает еще на сто с лишним кубометров и составляет 269,5 м3.

В начале 2014 года автомашина БелАЗ-75710 обновила рекордный для самосвалов карьерного типа показатель максимальной грузоподъемности, в условиях полигона сумев осуществить перемещение груза, масса которого составляла 503,5 тонны. Это значение на 11% превышает указанную в техпаспорте грузоподъемность, а также почти на 100 т превосходит предыдущее достижение, показанное 363-тонным грузовиком Liebherr T282B.

Вернуться к оглавлению

Двигатель и рулевое управление

Массивный самосвал БелАЗ-75710 приводится в движение благодаря двум V-образным двигателям, каждый из которых обладает мощностью 1715 кВт или 2300 л.с. Двигательные агрегаты имеют следующие технические характеристики:

• ход поршней — 210 мм;
• 16 рабочих цилиндров диаметром 170 мм каждый;
• четырехтактовый цикл перемещения маховика;
• совокупный объем — 76300 см3;
• смазочная система — 2 емкости по 269 л;
• охлаждение жидкостного типа;
• тип топлива — дизель;
• расход топлива на 100 км, если нагрузка не превышает 75 % — 295 л;
• габариты каждого двигателя — 5950×2600×2620 мм;
• максимальное значение крутящего момента — 9 313 Н*м.

При работе моторов в холостом режиме удельный показатель расхода топлива равен 198 г/ч. Существуют также многочисленные опции, существенно упрощающие процессы пуска и эксплуатации двигателей БелАЗ-75710:

• использование пневматического стартера;
• охлаждение масла посредством специального теплообменника, предотвращающего перегрев агрегата даже в условиях серьезных нагрузок;
• наличие системы предпускового подогрева мотора;
• наличие двух контуров охлаждения, циркуляция — принудительная;
• система принудительной смазки мотора за счет давления, обеспечиваемого циркуляционным насосом;
• трехступенчатый сухой способ фильтрации поступающих в двигатель воздушных масс;
• использование гидромуфты с автоматическим управлением.

Характеристики двигателя и прочих силовых установок обеспечивают автомобилю уровень производительности, на 25 % превышающий показатели аналогичных конкурирующих моделей карьерных самосвалов.

Рулевое управление автомобиля БелАЗ 75710 является достаточно удобным для такого массивного грузовика и выполнено в соответствии со стандартом ISO-5010, включая следующие особенности:

• независимый рабочий контур, превалирующий над остальными узлами;
• 4-кратный запас прочности гидравлической системы;
• электронную систему контроля над функционированием рулевого механизма.

В гидроусилителе руля, работающем под давлением в 16,5 МПа и управляемом специальной помпой с переменной подачей, применяется специальная аварийная система пневмогидравлического типа. Оснащение современным рулевым механизмом и двумя колесными осями, не зависимыми друг от друга, обеспечивает автомобилю БелАЗ-75710 легкость и маневренность в управлении по сравнению с другими автомобилями этого класса.

Вернуться к оглавлению

Устройство кабины и кузова

В кабине автомобиля БелАЗ-75710 используется климатическая установка. Для обеспечения безопасности водителя используются козырек и ребра жесткости, а также специальная система ROPS: при обнаружении превышения допустимых показателей крена, то есть при возможном опрокидывании автомобиля, над местами водителя и пассажира раскидывается надувной навес, своеобразная подушка безопасности. Максимальная величина вибрации внутри кабины составляет 80 децибел. Дополнительным фактором повышения безопасности эксплуатации автомобиля является электродинамический стояночный тормоз, позволяющий выполнить переключение с режима тяги на торможение в течение всего одной секунды вне зависимости от того, с какой скоростью движется самосвал.

Сварные рама и кузов выполнены из легированной стали высокой прочности, защищенной от коррозии. Благодаря особенностям системы опрокидывания кузова два телескопических гидроцилиндра обеспечивают полное поднятие массивной платформы БелАЗ-75710 всего за 26 секунд.

БелАЗ-75710 — карьерный самосвал с рекордной грузоподъемностью, являющийся по-настоящему особенным автомобилем: он на многие годы стал своеобразным образцом для карьерных самосвалов сверхвысокой вместимости. Производство этой модели грузового автомобиля стало своеобразным стимулом к выпуску экскаваторов, объем ковша которых превышает 70 м3. Именно такие колоссы способны полноценно раскрыть весь потенциал белорусского гиганта.

kranigruz.ru

Выпущен самый большой в мире карьерный самосвал грузоподъемностью 450 тонн

декабрь 05, 2013

В сентябре 2013 года, накануне своего 65-летнего юбилея,  БЕЛАЗ впервые представил горной общественности уникальную разработку заводских специалистов, достойную Книги рекордов Гиннеса, – карьерный самосвал БЕЛАЗ-75710 грузоподъёмностью 450 тонн.




Новый карьерный самосвал БЕЛАЗ-75710 органично воплотил в себе все прогрессивные технические решения, которые позволили его предшественникам — карьерным самосвалам БЕЛАЗ грузоподъемностью от 130 до 360 тонн, обеспечивать
— высокую производительность, надежность за счет применения высокоэффективных двигателей ведущих моторостроительных фирм, электромеханической трансмиссии переменного  тока, эффективной системы опрокидывания платформы;
— хорошую маневренность и высокую плавность хода  за счет оптимально подобранных геометрических параметров машин и рулевого управления, использования пневмогидравлической подвески оригинальной конструкции;
— комфортность и безопасность труда водителя благодаря наличию современной кабины, гидрообъемного рулевого управления, высокоэффективного электродинамического тормоза-замедлителя;
—   высокий ресурс самосвалов благодаря применению  совершенных силовых установок, высокому  техническим  уровню узлов и агрегатов, использованию высокопрочных материалов при изготовлении рамы и платформы, а также завоевать признание и доверие потребителей.

Вместе с тем впервые в мире за счёт комплекса оригинальных новаторских инновационных технических решений БЕЛАЗу удалось создать карьерный самосвал наивысшей грузоподъёмности, который может быть адаптирован к работе в уже действующих карьерах, эксплуатирующих самосвалы грузоподъёмностью 320 – 360 тонн.

Карьерный самосвал БЕЛАЗ-75710 грузоподъёмностью 450 тонн с электромеханической трансмиссией – это первая модель в новом классе самосвалов особо большой грузоподъемности 450 тонн. При создании данного самосвала конструкторы завода отошли от классической схемы карьерных самосвалов.

За основу при проектировании БЕЛАЗ-75710 принято направление на достижение надежности, компактности, существенного увеличения производительности самосвала в сочетании с выполнением требований международных и европейских стандартов по безопасности. Уникальность самосвала нового поколения БЕЛАЗ-75710  обеспечивают новые  прогрессивные технические решения по целому ряду систем и узлов:
— наивысшая грузоподъемность за счет применения восьми шин,
— высокая маневренность за счет двух поворотных осей и оригинальной кинематики поворота, радиус поворота составляет 19,8 метра (для сравнения радиус поворота карьерного самосвала грузоподъемностью 360 тонн – 17,2 м),
— устойчивость без потери плавности хода за счет ноу-хау в системе подвески (применения стоек стабилизаторов поперечной устойчивости),
—  высокая проходимость за счет полного привода на все колеса,
— днамичная разгрузка за счет самого мощного  гидропривода подъема кузова,
— экономичность за счет оптимального алгоритма работы двухдизельной моторной установки,  суммарная мощность силовых модулей составляет 3430 кВт или 4600 л.с.,
— высокая производительность, надежность и безопасность эксплуатации за счет применения «умной» электромеханической трансмиссии переменного тока с электрическими дифференциалами и противобуксовочной системой,

БЕЛАЗ-75710 может преодолевать продольные затяжные уклоны дорог до 12%  (кратковременные уклоны до 18%). Максимальная скорость данного самосвала может составлять до 64 км/ч. Расчётная производительность нового самосвала на 25 % выше существующих карьерных самосвалов наивысшей грузоподъёмности.

Технические характеристики самосвала карьерного БЕЛАЗ-75710.
Грузоподъемность, т                                     450 (496 кор. тонн)
Модель двигателя                                          MTU 16V 4000×2

Мощность двигателя , кВт (л.с.)                   2×1715(2×2300)
Трансмиссия                                        Электромеханическая, переменного тока
Радиус поворота, м                                       19,8
Габаритный диаметр поворота, м                     45
Шины                                                            59/80R63
Объем кузова, куб.м
геометрический                                             157,5
с «шапкой» 2:1                                               269,5
Время подъема груженой платформы, с             26
Время опускания платформы, с                        20
Масса самосвала без груза, т                          360
Полная масса, т                                             810
Максимальная скорость, км/ч                          64

Выпуск  карьерного самосвала БЕЛАЗ-75710 стал не только ярким событием в истории  БЕЛАЗа, который в сентябре нынешнего года отпраздновал свое 65-летие, но и закономерным результатом  постоянно реализуемой  технической политики предприятия, направленной на:
— повышение единичной мощности выпускаемой техники;
— снижение себестоимости тонны перевозимого груза;
— повышение степени автоматизации белорусских горных машин.

Первый образец БЕЛАЗ-75710 выпущен по заказу одной из российских горнодобывающих компаний. Уже в 2014  году начнутся продажи машин этой серии. А в настоящее время специалисты предприятия готовят документы для заявки в Книгу рекордов Гиннеса.






← Список новостей за  2013  год

www.belaz.by

Самый Большой В Мире Белаз. Перспективы Авто-Развития. 1km-auto

самый большой в мире белаз

Komatsu 930E-3SE

При полном весе в 504 тонны перевозит в кузове до 290 тонн. (Кузов огромный — в нем поместится средних размеров загородный коттедж.) Оснащен 18-цилиндровым турбодизелем мощностью 3,5 тыс. лошадей . Для того, чтобы достичь такой мощности, дизель развивает просто убийственный крутящий момент — 1900 об/мин! Помимо металла, в супертяже немало и жидкости: 340 л моторного масла в системе смазки, 719 л антифриза в системе охлаждения. Максимальная скорость — 64,5 км/ч.

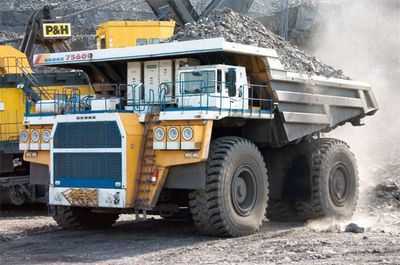

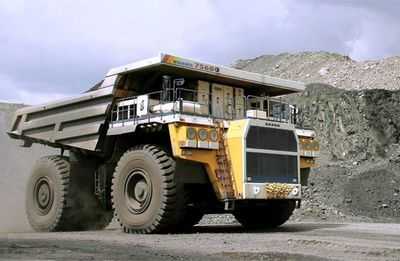

БЕЛАЗ 75600 – самый большой грузовик СНГ

Прямым назначением автомобиля БЕЛАЗ 75600 грузоподъемностью 320 тонн, является работа в карьерах, таких например как угольные разрезы Кемеровской области.

БЕЛАЗ 7560 один из самых больших грузовиков мира

Во всем мире по некоторым оценкам произведено всего около ста единиц машин такого класса, и теперь их ряды пополнились продукцией БелАЗа. Давайте познакомимся с гигантом поближе.

Силовая установка и ее характеристики

На грузовике установлен дизельный двигатель CUMMINS QSK78-C мощностью 3500 лошадиных сил при 2000 оборотов в минуту с системой пневмостартерного пуска. Рабочий объем мотора составляет ”всего” 78 литров Система охлаждения с отключаемой крыльчаткой допускает эксплуатацию автомобиля, как в жарком климате, так и при низких температурах окружающего воздуха.

Габаритные размеры БЕЛАЗ 75600

Полнопоточная фильтрация масла в системе смазки с четырьмя маслонасосами обеспечивает его надежную очистку и подачу ко всем трущимся деталям. Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.

Интересно, что двигатель такого объема и мощности потребляет относительно немного горючего. Расход топлива БЕЛАЗ 75600 составляет 201 грамм на 1 киловатт мощности, а емкость топливного бака позволяет машине работать в течение шестнадцати часов.

Двигатель БЕЛАЗ Cummins QSK-78. Весит этот монстр 11300кг.

Дизель приводит во вращение тяговый генератор, который имеет мощность 2536 киловатт, и предназначен для питания двух электродвигателей производства компании Siemens, мощностью 1200 киловатт каждый. Двигатели передают вращающий момент на задние колеса, снабженные бескамерными радиальными шинами, посадочный размер которых равняется 64 дюймам.

Ходовая часть карьерного самосвала БЕЛАЗ 75600

Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.

БЕЛАЗ 75600 в работе на кузбасском разрезе

Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.

Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.

Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.

Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.

Рабочее место водителя БЕЛАЗ 75600

Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.

Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.

Серия БЕЛАЗ 7560 – модификации

В эту серию  самосвалов, кроме 75600 с двигателем QSK 78-C, вошли еще две машины, отличающиеся друг от друга грузоподъемностью и силовыми установками. Коротко остановимся на каждой из них.

Модель БЕЛАЗ 75601

Способна перевозить от 320 до 360 тонн груза. На автомобиле установлен двигатель MTU 20V400 мощностью 2800 киловатт, вращающий генератор KATO. Блоки ”мотор #8212 колесо” представляют собой комбинации электромотора и планетарного двухрядного редуктора, встроенные в задние колеса, которые обуты в шины размером 59/80R63. Полная масса машины может достигать 610 тонн при объеме груза 218 кубометров. При этом автомобиль способен разгоняться до 64 км/ч.

Модель БЕЛАЗ 75602

Самый большой БЕЛАЗ из серии – при тех же данных, что и предыдущая машина, рассчитана на 360 тонн груза. В принципе это та же машина что и ее предшественница, но на ней применяются тяговые двигатели 1TB330-2GA03, позволяющие перевозить увеличенный вес.

При увеличившейся мощности и грузоподъемности новых машин, конструкторы сумели добиться немного пониженного расхода топлива по сравнению с первенцем серии. Теперь самосвалы расходуют только 198 граммов на киловатт в час.

Производители заявляют, что они построили самый большой БЕЛАЗ в мире, что ж, в модельном ряду завода он действительно самый большой, а вот по поводу ”в мире” можно и поспорить. Ведь существуют среди подобных грузовиков и совсем уж монстры грузоподъемностью до 500 тонн, и это еще не предел.

Технические характеристики БЕЛАЗ 7560х

Обзор самосвала БелАЗ 75710 с грузоподъемностью 450 тонн

В январе года самосвал БелАЗ 75710 еще выше поднял планку производительности для карьерных самосвалов, переместив на специальном полигоне груз весом в 503,5 тонны. Это на 11% больше предусмотренных в паспорте 450 тонн и почти на 100 тонн превышает достижение предыдущего рекордсмена 363-х тонного Liebherr T 282B. Этот автомобиль продолжил традицию белорусских автомобилестроителей раз в несколько лет представлять очередной самосвал с увеличенной грузоподъемностью.

В 2005 году с конвейера завода вышел автомобиль грузоподъемностью 320 тонн, через два года БелАЗ представил модель способную перевозить 360 тонн груза. И вот в году белорусские автомобилестроители выпустили самые большой БелАЗ в мире #8212 автомобиль способный перевозить свыше 500 тонн груза. Документальное видео и фото БелАЗ 75710 наглядно демонстрирует возможности этого сверхбольшегрузного автомобиля.

Содержание

Технические характеристики

Выпуск новой модели карьерного самосвала, стал возможным благодаря сотрудничеству белорусского автоконцерна и мировых производителей оборудования. Поэтому технические характеристики БелАЗа 75710 впечатляют не меньше установленного рекорда.

Рекордную грузоподъемность автомобиля обеспечивают два 16-ти цилиндровых дизеля MTU Detroit Diesel общей мощностью 3430 кВ и объемом 65 литров, приводящие в действие систему тягового электропривода (ТЭП) переменного тока MMT500, специально спроектированную инженерами «Сименс».

Кроме двух генераторов, в нее вошли 4 тяговых электродвигателя мощностью 1200 кВт, три вентилятора обдува, установка вентиляции тормозных резисторов, а также шкаф управления инвертерами ELFA.

Как видно на фото БелАЗ 75710 имеет восемь колес, выдерживающих нагрузку в более чем 100 тонн. Имеющийся полный привод на все колеса позволяет оптимально распределить тяговое усилие на обе оси. Даже при неисправности одного мотор-колеса буксировка автомобиля не потребуется. Добраться до сервисной базы он способен своим ходом. Кроме того, специально созданная конструкция редуктора мотор-колес позволяет осуществлять замену любой неисправной детали без демонтажа шин. Что сокращает время и затраты на проведение ремонта и обслуживания техники.

Таблица 1 #8212 Технические характеристики БелАЗ 75710

Самый большой самосвал в мире: БЕЛАЗ-75710

Самый большой самосвал в мире

Самым большим самосвалом в мире в году является БЕЛАЗ-75710. Машина начала выпускаться на Белорусском автомобильном заводе. Самосвал способен перевозить 450 тонн груза.

Полная масса загруженного автомобиля составляет 810 тонн. Следует сказать, что до этого рекорд самого большого самосвала в мире держал грузовик грузоподъемностью 400 тонн.

В процессе производства БЕЛАЗ-75710 использованы самые передовые решения и разработки, так электромеханическая трансмиссия произведена компанией Siemens. Колесные шины – Michelin.

Данный автомобиль, если его можно назвать автомобилем отвечает всем требованиям норм по загрязнению воздуха выбросами, оборудованию кабины и наличию системы безопасности от опрокидывания.

Кузов сварной из высоколегированной сверхпрочной стали. Объем кузова в соответствии с ISO 6483, м3

Тормозная система отвечает международным требованиям в соответствии с ISO 3450 и включает в себя стояночный тормоз, вспомогательные тормоза и главную тормозную систему.

Рабочие тормоза: передние и задние колеса — двойные дисковые тормоза с одним тормозным механизмом на диск и автоматической регулировкой зазора.

БЕЛАЗ – 75710 оснащен двухместной кабиной с системой ROPS безопасности в соответствии с ISO 3471 (система предупреждения опрокидывания) и регулируемым сиденьем водителя. Кабина отвечает всем стандартным требованиям к уровню внутреннего шума, вибрации, концентрации вредных веществ и пыли.

Уровень шума в кабине не превышает 80 дБ.

Местный уровень вибрации составляет не более 126 дБ. Общий уровень вибрации

не более 115 дБ.

Среди дополнительных устройств можно назвать: систему видеонаблюдения, система контроля давления в шинах, климат – контроль в кабине водителя.

Технические характеристики Белаз-75710:

Двигатель: Два дизельных четырехтактных двигателя с непосредственным впрыском топлива

Номинальная мощность при 1900 об. в мин. 2×1715 кВт

Количество цилиндров: 16

Диаметр цилиндра: 165 мм

Ход поршня: 195 мм

Максимальный крутящий момент при 1500 об. в мин. 9313 Нм

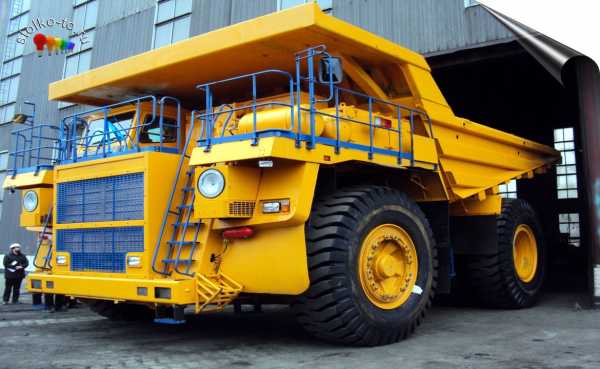

БелАЗ 75710 – самый большой самосвал в мире

В конце г. всей мировой автомобильной общественности был представлен новый автомобиль – гигант грузоподъемностью 450 тонн. Белорусские умельцы легко обошли признанных производителей тяжёлой техники из Германии и США. При этом необходимо отметить, что БелАЗ 75710 не является выставочным образцом. Несколько машин этой серии уже с успехом трудятся на карьерах Кузбасса, принося своим владельцам серьёзную прибыль.

Причиной создания подобных монстров стал обычный экономический расчёт – применение двух грузовиков массой по 225 т требует больших затрат, чем эксплуатация одного нового БелАЗа, несмотря на его практически ручную сборку и высокую стоимость обслуживания.

Кризис в мировой экономике заставил производственников попытаться снизить расходы на добычу и транспортировку полезных ископаемых. Новый гигант из Белоруссии как нельзя лучше подходит для промышленных разработок угля и руды в современных реалиях.

Источники: http://samiye.ru/post/samye-bolshie-belazy-v-mire-gigantskie-samosvaly.html, http://gredx.ru/review/belaz-75600, http://spectechzone.com/tekhnika/stroitelnaya/karernye-samosvaly/obzor-samosvala-belaz-75710.html, http://mostinfo.su/tehnika/765-samyy-bolshoy-samosval-v-mire-belaz-75710.html, http://dispetcher-gruzoperevozok.biz/belaz-75710-samyj-bolshoj-samosval-v-mire/

Комментариев пока нет!

www.1km-auto.ru

БелАЗ-549

БелАЗ-549

БелАЗ — завод, чье имя носят сверхтяжелые самосвалы, возник в конце пятидесятых годов на базе небольшого предприятия, производившего дорожные и мелиоративные машины. В феврале 1959 года он выпустил первый автомобиль. Это был 25-тонный МАЗ-525, который ранее строили в Минске. В 1965 году на смену этой модели пришел 27-тонный БелАЗ-540, первая самостоятельная конструкция молодого автозавода.

Некоторое время (с 1960 по 1963 год) в Жодино выпускались 40-тонные трехосные самосвалы МАЗ-530. Позже (с 1968 года) их место в производственной программе заняла более совершенная модель — 40-тонный двухосный БелАЗ-548. С 1972 года завод начал выпускать новую 75-тонную машиной, получившую индекс 549.

Естественно, что специфика эксплуатации в карьерах и на стройках сказалась на конструкции БелАЗов. Помимо большой грузоподъемности они должны обладать высокой маневренностью, легкостью управления, сравнительно небольшой трудоемкостью технического обслуживания, надежностью и значительным ресурсом всех узлов и агрегатов. Поэтому уже на более ранних серийных моделях завода грузоподъемностью 27-65 тонн были применены оригинальные конструктивные решения агрегатов и систем. Назовем важнейшие из них. Гидромеханическая трансмиссия с гидротрансформатором и планетарной коробкой передач позволяют в зависимости от дорожных условий автоматически увеличивать крутящий момент двигателя в 3,5 раза. Гидравлический замедлитель дает возможность поддерживать любой режим движения автомобиля под уклон, не прибегая при этом к колесным тормозам. Благодаря пневмогидравлической подвеске всех колес удалось приблизить плавность хода самосвала, весящего с грузом почти 70 тонн, к показателям современных легковых автомобилей. Применяемые на БелАЗах гидравлические устройства рулевого управления и самосвального механизма, объединенные общей системой, позволяют при подъеме платформы автоматически подключать все гидронасосы и ускорять разгрузку автомобиля. В немалой степени способствуют повышению безопасности большегрузных машин тормозные системы с раздельным приводом на колеса обоих мостов. Все эти конструктивные особенности успешно выдержали проверку практикой и завоевали признание водителей.

А какие оригинальные конструкции узлов, агрегатов и систем были внедрены на БелАЗ-549? Среди них электрическая трансмиссия постоянного тока с встроенными в колесные редукторы электродвигателями — так называемые мотор-колеса; независимая пневмогидравлическая подвеска всех колес; тормозная система с пневмогидравлическим приводом, включающая также электродинамический тормоз, стояночный тормоз постоянно замкнутого типа и запасной тормоз.

Этот 75-тонный самосвал предназначен для транспортирования грунта и породы при открытых разработках полезных ископаемых и на строительстве крупных инженерных сооружений. Он рассчитан на совместную работу с экскаваторами, имеющими емкость ковша 8—12 м3. Ввиду большой нагрузки на ось, достигающей 90 тонн, автомобиль должен эксплуатироваться на специальных дорогах с твердым основанием, имеющих продольные уклоны не более 10 процентов.

БелАЗ-549

БелАЗ-549 отличается от своих предшественников более рациональной компоновкой, повышенными удобством управления и комфортабельностью, более надежными тормозами, большим запасом мощности, солидным резервом надежности.

У БелАЗ-549 платформа из высоколегированной стали 14Х2ГМР способная выдерживать весьма значительные удары грунта о дно, неизбежные при загрузке экскаватором с ковшом большой емкости. Передние и боковые борта, а также днище кузова оснащены системой обогрева выхлопными газами, чтобы в морозную погоду к ним не примерзал груз. При необходимости обогрев можно отключать.

Цельнометаллическая двухместная кабина расположена слева от двигателя. Ее отличают хорошая обзорность, надежная звуко- и теплоизоляция, эффективная вентиляция, компактное расположение приборов и органов управления. Все эти качества в целом облегчают труд водителя.

При проектировании автомобилей особо большой грузоподъемности возникает много проблем. Одной из главных является выбор достаточно мощного и экономичного двигателя. Таких специальных автомобильных моторов мощностью 800-1200 л. с. не существует, поэтому используются либо судовые, либо тепловозные двигатели внутреннего сгорания. На опытных образцах 75-тонного самосвала стоял четырехтактный дизель М-300 мощностью 850 л. с. Однако то, что было приемлемо для машин меньшей грузоподъемности, не подходит для 75-тонного гиганта. Запас мощности, приходящийся на тонну веса полностью нагруженного автомобиля при двигателе М-300, недостаточен — 6,8 л. с./т. Расчетный показатель для машин подобного типа должен составлять 7,6 л. с./т, то есть почти столько же, сколько у самосвалов БелАЗ-540А и БелАЗ-548А. Вот поэтому М-300 уступил место 950-сильному двигателю 8ЧН 21/21 Свердловского турбомоторного завода.

Помимо дизеля для автомобилей такого типа весьма перспективно применение газовой турбины. Завод вел эксперименты в этом направлении. На базе БелАЗ-549 был построен опытный образец автопоезда БелАЗ-549В-5275 грузоподъемностью 120 тонн с 1200-сильной газовой турбиной. Благодаря ей можно уменьшить вес, упростить конструкцию, снизить трудоемкость технического обслуживания машины, обеспечить полное сгорание топлива и тем самым устранить надобность в сложных по конструкции нейтрализаторах для выхлопных газов. Однако применение газовых турбин ограничивается тем, что они расходуют больше топлива, нежели дизели.

БелАЗ-549 БелАЗ-549

Не менее важной проблемой, когда речь идет о тяжелом карьерном самосвале, является выбор трансмиссии. Проведенные автозаводом исследования показали, что гидромеханические трансмиссии целесообразно ставить на машинах грузоподъемностью до 65 тонн. Для автомобилей большего тоннажа, каким является БелАЗ-549, предпочтительней электрические трансмиссии, где нет муфт сцепления, шестеренчатых коробок передач и карданных валов. Они помогают получить высокие тяговые и регулировочные показатели, бесступенчатое регулирование скорости в широком диапазоне, отличаются высокой надежностью и продолжительным сроком службы. Кроме того, электрическая трансмиссия благодаря применению унифицированных мотор-колес позволяет без значительного усложнения конструкции сделать ведущими необходимое количество колес автомобиля или автопоезда, словом, создать несколько унифицированных модификаций автомобилей с разным числом ведущих колес.

Основной источник энергии — двигатель — дает вращение тяговому генератору постоянного тока, который смонтирован совместно с ним на подмоторной раме. При необходимости ремонта он заодно с двигателем, генератором, радиатором и другими узлами легко выдвигается и демонтируется. От генератора получают питание два тяговых электродвигателя, каждый из которых через муфту соединен с шестеренчатым планетарным двухрядным редуктором, встроенным в ступицу заднего колеса. Весь этот узел называется мотор-колесом.

По сравнению с редукторами обычного типа планетарный позволяет получить довольно большое передаточное число при компактном габарите всего узла, который хорошо вписывается в ступицу колеса.

Электротрансмиссия БелАЗ-549 может быть использована для торможения машины. В этом случае электродвигатель мотор-колеса работает как генератор. Механическая энергия движения автомобиля, скорость которого необходимо замедлить или погасить, превращается в электрическую. Она, в свою очередь, расходуется для нагрева тормозных резисторов, смонтированных в передней правой части машины. В резисторах электрическая энергия переходит в тепло, которое рассеивается в воздух. Ремонт двигателя грузовика БелАЗ-549 задача весьма не тривиальная.

Помимо системы электродинамического торможения БелАЗ-549 оснащен барабанными (то есть колодочными) тормозами, которые являются основными (рабочими) и размещены, как обычно, в колесах. Их привод сделан гидравлическим с независимыми системами трубопроводов для тормозов передних и задних колес. Управление тормозами сконструировано таким образом, что при нажатии на педаль обязательно сначала вступит в действие система электродинамического замедления, а затем уже барабанные тормоза.

Исходя из специфики работы карьерных самосвалов на БелАЗ-549 предусмотрены еще две тормозные системы. В стояночную входят сидящие на валах якорей мотор-колес два барабанных тормоза постоянно замкнутого типа, которые надежно удерживают груженый самосвал на больших уклонах. Привод стояночного тормоза — механический, управление — ручное с пневматическим усилителем. Запасная система предназначена для торможения движущегося автомобиля исключительно в аварийных ситуациях и действует на колодки стояночного тормоза. Дополнительное усилие их разжатия создает пневмоцилиндр.

Несколько слов о подвеске. Рессоры, пружины или торсионы, поскольку они имеют постоянную жесткость, оказались непригодными для карьерных машин. Поэтому завод начиная с моделей «540» и «548» отдал предпочтение более совершенной пневмогидравлической подвеске. Ее цилиндры, расположенные на обоих мостах самосвала, независимо от того, нагружен он или нет, гарантируют высокую плавность хода по разбитой дороге. Подвеска всех колес сделана независимой, что обеспечивает автомобилю высокую устойчивость при движении с высокой скоростью.

Цилиндр подвески представляет собой пневматический упругий элемент поршневого типа в комбинации с гидравлическим телескопическим амортизатором. В качестве упругого рабочего тела в цилиндре используется сжимаемый там азот или воздух. Рабочая жидкость — веретенное масло АУ. Камера в верхней части цилиндра разделена специальным поршнем на верхнюю полость, заполненную газом, который играет роль пружины подвески, и нижнюю, заполненную маслом. Нижняя через дроссели и клапаны сообщается с кольцевой (подпоршневой) полостью амортизатора и за счет перетекания масла при сжатии — разжатии цилиндра обеспечивает гашение колебаний подвески.

БелАЗ-549 БелАЗ-549

Об устройстве отдельных узлов можно было бы рассказывать много — настолько они своеобразны и необычны. Возьмем хотя бы рулевое управление и механизм подъема кузова, имеющие общую гидравлическую систему.

Благодаря гидроусилителю рулевого управления водителю для поворота такого гиганта, как БелАЗ-549, весящего с грузом без малого 128 тонн, требуется приложить к рулю почти такое же усилие, как на легковом «Москвиче». Поворачивая рулевое колесо, водитель управляет золотниковым распределителем, которым регулируется подача жидкости, поступающей под давлением от гидронасоса в рабочие цилиндры. Их штоки действуют на центральный рычаг рулевого управления, который через рулевые тяги поворачивает колеса.

Насос, обслуживающий системы гидроусилителя, приводится от двигателя. Возникает вопрос: как быть, если надо отбуксировать самосвал с неработающим мотором? На этот случай предусмотрен дублирующий привод насоса от электродвигателя, который питают аккумуляторы, подключенные к бортовой электрической сети. И еще одна важная особенность. Этот привод включается автоматически в момент падения давления в гидравлической системе руля.

Механизм подъема грузовой платформы также гидравлический, с насосами высокого давления и гидроцилиндрами телескопического типа, которые поднимают платформу с грузом за 25 секунд. Опускание ее занимает 20 секунд. Вся система опрокидывающего механизма не имеет ни одной точки смазки.

Как видите, 75-тонный БелАЗ — весьма сложная современная машина с мощными электрической и гидравлической системами, большим количеством прецизионных деталей. И тем не менее трудоемкость обслуживания автомобиля благодаря хорошей доступности агрегатов и одноразовой смазке основных сочленений и подшипниковых узлов не повысилась в сравнении с серийными 27-40-тонными самосвалами.

autohis.ru
