Группа безопасности котла в системе отопления: принцип работы, уствановка, подключение

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

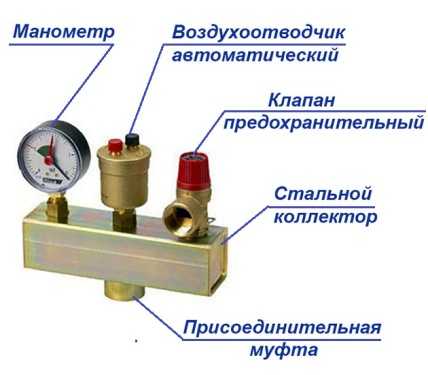

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Важно. При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

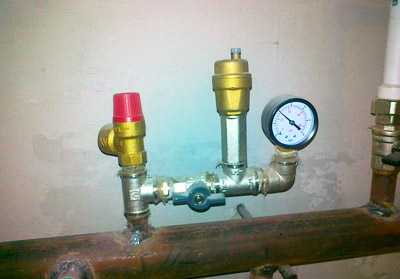

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты.

cotlix.com

Обвязка твердотопливного котла – схема обвязки и группа безопасности

При установке ТТ теплогенератора в котельной, обвязка твердотопливного котла более всего напоминает такую же схему для дизельного агрегата. Почему? Потому что настенных ТТ котлов, как известно не бывает, равно как и дизельных. Все остальные теплогенераторы – газовые, электрические и т.п., бывают настенного исполнения.

Соответственно, во многих моментах обвязка твердотопливного котла отопления может быть реализована так же, как и для других напольных котлов. При этом схема подключения твердотопливного котла отопления все-таки отличается на пару моментов. О них – ниже.

Итак, смотрим. Перед тем, как подключить твердотопливный котел отопления, надо готовить к его «приему» котельную. О том, какое это должно быть помещение, будет писать Миша Вохмянин, у него есть для этого материал, он писал недавно статью для строительного журнала, собирал все параметры.

Скажу только, что схема установки твердотопливного котла подразумевает для некоторых моделей усиленное основание. Это не отдельный фундамент как под отопительную печь из кирпича, все таки ни один бытовой ТТ котел не весит 5-7 тонн.

Но и теплогенератор весом в 300-450 килограммов уже не поставишь просто на пол по деревянным лагам в любом помещении жилого дома. А именно столько весят хорошие мощные ТТ котлы, изготовленные из чугуна полностью – и топка, и жаротрубный теплообменник.

Тем более, что большие шахтники с большой объемной топкой тоже, например, весят немало, даже стальные.

Итак, что касается нашего вопроса, посмотрим подключение твердотопливного котла по нескольким вариантам. Схема подключения твердотопливного котла отопления к СО может быть реализована в следующих видах:

  • ТТ котел в открытой системе отопления с ЕЦ и с радиаторами.
  • ТТ котел в закрытой системе отопления с ПЦ с радиаторами.
  • ТТ котел с теплоаккумулятором в закрытой системе с ПЦ с радиаторами.
  • ТТ котел с теплоаккумулятором в закрытой системе с ПЦ с теплыми полами.
  • Комбинированная схема подключения твердотопливного котла в системе отопления с радиаторами и теплыми полами.

Сразу давайте оговоримся, что любые низкотемпературные системы отопления, к которым относится система с ТП, потребуют дополнительных устройств, которые будут отвечать за безопасность системы и за ее беспроблемное функционирование.

Обвязка твердотопливного котла должна будет включать в себя следующие дополнительные элементы:

  1. Тепловой аккумулятор или буферная емкость – у них разные объемы.
  2. Трехходовой клапан для твердотопливного котла – осуществляет подмес холодной воды.
  3. Обязательный термостат в системе управления твердотопливным котлом.

Если говорить о простой системе отопления с радиаторами, то можно подключать ТТ котел напрямую, через группу безопасности. Однако, чтобы исключить закипание системы и смягчить скачки при тепловом расширении системы, когда котле выходит на полную мощность, схема обвязки твердотопливного котла включает в себя буферную емкость.

Буферная емкость – это не теплоаккумулятор. Хотя тепловой аккумулятор можно использовать как буферную емкость. Буферная емкость, она еще называется емкостный гидравлический разделитель, имеет минимальный объем, подбираемый из такого расчета, что на каждые 1000 ватт тепловой мощности котла приходится 10 литров емкости.

То есть на котел в 20 квт надо ставить емкость объемом в 200 литров. Использовать буферную емкость как тепловой аккумулятор не получится. Минимальный объем эффективного теплоаккумулятора для небольшого дома начинается от 800-1000 литров.

Схема обвязки ТТ котла

Правильная обвязка твердотопливного котла своими руками может быть выполнена только при условии полного соблюдения правил таких работ. Про дымоходы для ТТ котлов я уже писал – там есть свои особенности.

Начнем с обратки, то есть, со входа холодной воды в теплогенератор. На обратке ставится циркуляционный насос, в случае использования закрытой СО с принудительной циркуляцией. Насос ставится именно на обратке, он нагнетает воду в котле. Если ЦН будет установлен на подаче из котла, то там он долго не протянет.

Почему? Потому что выход теплоносителя из ТТ котла высокотемпературный.

Если дизельный или газовый котлы выдают на выходе от 40 до 65 градусов, установленные автоматикой котла, то на выходе ТТ котла – от 60 до 90 градусов в штатном режиме.

Труба подачи холодной воды подключается к входному патрубку котла. Обычно он располагается в нижней части котла.

Труба подачи горячей воды из котла подключается к выходному патрубку котла. Обычно этот патрубок расположен в верхней части котла. Такое расположение позволяет использовать ТТ котлы в системах с естественной циркуляцией теплоносителя.

Труба выхода горячей воды из котла имеет температуру в штатном режиме от 60 до 90 градусов Цельсия. В нештатном режиме труба может иметь на внутренней поверхности температуру перегретого пара 105-110 градусов Цельсия, а на внешней части у патрубка котла – до 200-350 градусов Цельсия – от самого перегретого котла.

Потому труба подачи горячего теплоносителя должна исполняться из металла, лучше из меди. Хотя и стальная труба также исправно будет справляться со своими обязанностями.

Далее следует группа безопасности твердотопливного котла. Что входит в ее состав – смотрите ниже.

Далее подключается расширительный бак системы отопления. Бак может быть подключен на подаче, может быть подключен на обратке. Особой роли это не играет.

Основное правило, которое устанавливает схема обвязки твердотопливного котла – между системой отопления и расширительным баком не должно быть никакой запорной арматуры.

Что входит в группу безопасности котла

Группа безопасности твердотопливного котла включает в себя три элемента:

  1. Манометр, показывающий давление в системе на выходе котла.
  2. Аварийный клапан сброса давления, настроенный на верхнее значение допустимого давления в СО.
  3. Автоматический воздухоотводчик.

Для удобства эксплуатации манометр группы безопасности имеет дополнительную стрелку, устанавливаемую вручную, которая показывает предел допустимого давления теплоносителя в системе отопления.

Аварийный клапан сброса давления настраивается на сброс теплоносителя при превышении установленного предельного давления. Обычно рабочее давление в системе отопления составляет 1,5-2 атм, клапан сброса настраивается на 3 атм.

Воздухоотводчик выводит воздух при заполнении системы отопления теплоносителем. При повышении давления в системе отопления до рабочего уровня, клапан воздухоотводчика закрывается.

Далее воздух можно выпускать через верхний кран сброса воздуха в системе или через краны Маевского в каждом отдельном радиаторе.

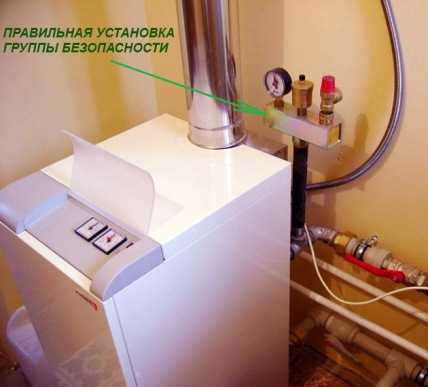

Группа безопасности твердотопливного котла должна ставиться на выходе из ТТ котла, на подаче горячей воды в систему отопления. Только такая схема обвязки твердотопливного котла с использованием группы безопасности правильная.

Случалось видеть такое, что группа безопасности твердотопливного котла устанавливалась на обратке системы отопления. В этом случае и котел уже сможет взорваться, и трубы системы отопления расплавятся, а группа безопасности все так и не сработает.

Подмес холодной воды в систему отопления с ТТ котлом

Чтобы осуществить подмес холодной воды с систему отопления используется трехходовой клапан для твердотопливного котла. Это устройство позволяет поддерживать установленную температуру в следующих системах:

  • Система отопления с теплоаккумулятором.
  • Низкотемпературная система отопления с теплыми полами.

Трехходовой клапан для твердотопливного котла производит подмес холодной воды из обратки в подачу горячей воды от котла, регулируя тем самым общую температуру подачи. Если установлена температура подачи в теплые полы 45 градусов Цельсия, а на выходе из котла, например, 70 градусов Цельсия, трехходовой клапан будет мешать горячую воду из подачи и остывшую воду из обратки до нужного значения.

Чтобы эффективно использовать трехходовой клапан для твердотопливного котла, нужно ставить его после теплового аккумулятора. В этом случае котел на полной мощности будет греть воду в тепловом аккумуляторе, а трехходовой клапан будет мешать горячую воду из теплоаккумулятора с холодной водой из обратки.

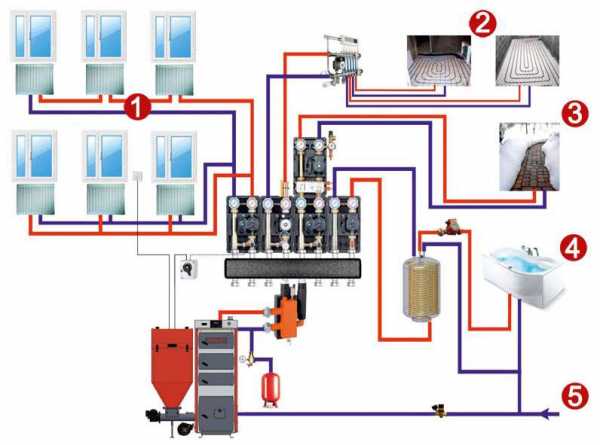

Схема обвязки твердотопливного котла:

kotlobzor.ru

Группа безопасности для отопления закрытого типа – схема и принцип работы блока

Блок или как его еще называют, группа безопасности для отопления считается одним из основных элементов, которые обеспечивают исправное функционирование всего комплекса автономного отопления. Большинство современных модификаций котельного оборудования уже имеют в комплектации защитный прибор, но остальные котлы требуют обязательной его установки. Разберемся подробнее, что это такое, как работает и устанавливается.

Конструктивные особенности и принцип работы

Группа безопасности в системе отопления состоит из четырех основных деталей:

  • латунный или стальной коллектор, оснащенный 4 резьбами внутреннего типа;
  • предохраняющий клапан;
  • манометр, функционирующий при давлении до 6 Бар;
  • автоматизированный отводчик воздуха.

Принцип функционирования блока безопасности для системы отопления достаточно простой, каждая комплектующая деталь выполняет индивидуальную функцию для защиты устройства.

  1. Манометр информирует пользователя о давлении при заполнении системы теплоносителем и включении котельного оборудования.
  2. Предохранительный клапан создает оптимальные условия для работы всего устройства. Но что самое главное, он исключает вероятность взрыва теплогенератора при резком скачке потока.
  3. Воздухоотводчик устраняет скопившийся воздух.
  4. Коллектор служит соединительным веном, которое объединяет все элементы в единый аппарат - группу безопасности отопления.

Система безопасности для отопления монтируется независимо от разновидности используемого котельного оборудования. Будь то твердотопливный, дизельный или же газовый агрегат – устройство необходимо для отопительной магистрали с повышенным давлением.

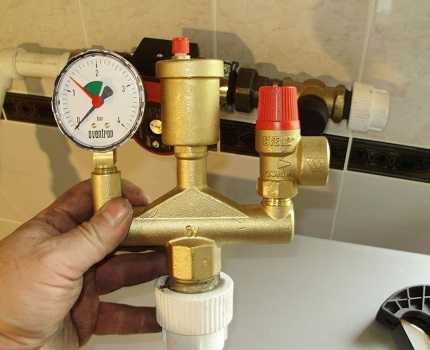

ГБ включает манометр, предохранительный клапан и воздухоотводчик - это классическая схема, отвечающая за работоспособность всей системы

С расширительным баком защитный блок для отопления не устанавливается, если бачек имеет открытый вид. Накопленный воздух выходит через емкость, при этом напор все равно будет равен атмосферному давлению. Получается, что защитную функцию в данном случае выполняет расширитель.

Нюансы установки

Котел – самый дорогой элемент и одновременно самая слабая часть во всей отопительной системе. Это обосновывается тем, что большинство модификаций предполагает функционирование при давлении до 3 Бар, когда пластиковые трубопроводы имеют максимальный предел 10, чугунные батареи – 7.

Данный фактор является первостепенной причиной, почему установка группы безопасности в закрытую систему отопления осуществляется на подающей трубе расположенной рядом с котлом. Устройство предохраняет агрегат от разрушительных последствий при резком повышении давления.

Порядок подключения группы безопастности

Важно! Если в доме установлен бюджетный вариант твердотопливного агрегата, необходимо настраивать клапан таким образом, чтобы он срабатывал, как только показания приближаются к отметке 1,5-2 Бар. В таких котлах слишком маленькая толщина листов и регуляция необходима для того, чтобы они не разошлись по сварочным швам.

В рубашке котла образуется самый высокий температурный режим. Поэтому при перегреве теплоносителя испарения сначала будут собираться в данной детали. Чтобы расширяющий конденсат сразу выводился наружу, два выпускных клапана требуется монтировать возле теплогенератора.

ВИДЕО: Как работает система

Что советуют специалисты

Рекомендации специалистов, которые помогут в деле как правильно установить защитный блок на отопительной магистрали:

  • монтировать прибор необходимо на трубе, выходящей из котла на расстоянии от него до 500 мм;
  • на патрубке, соединяющем котельный агрегат и защитный блок для отопления закрытого типа, запрещается дополнительно устанавливать какие-либо детали - краны, вентили, информационные приборы и др.

Пример подключения к системе с твердотопливным котлом

  • данный трубопровод должен состоять исключительно из прочного металла, пластиковые, металлопластиковые к применению не допускаются;
  • подключать воздухоотводчик необходимо строго вертикально без уклонов в какую-либо сторону;
  • предохранительный клапан требуется дополнить силиконовым шлангом, он опускается вниз в прозрачную емкость или просто на пол.

Пример закрытой системы отопления с индукционным котлом

Не рекомендуется вставлять патрубок клапанного слива твердотопливного котла в канализационный отвод. При возникновении аварийного случая из шланга может пойти сильный напор, из-за чего вся грязь из канализации может вылиться на пол.

С этой статьей читают: Схема обвязки твердотопливного котла

Установка самодельной автоматики

Многие потребители задаются вопросом, можно ли экономить на приобретении группы безопасности. Специалисты не рекомендуют покупать бюджетные вариации устройств, поскольку от них будет завесить качество работы котла и всей отопительной магистрали при возникновении аварийной ситуации.

Устройство закрытой отопительной системы

Лучше отдать предпочтение проверенным брендам. Такие аппарата реализуются по достаточно высокой стоимости, к  примеру, устройство Icma продается за 43-48 у.е. Сэкономить в данном случае можно купив отдельные запчасти и самостоятельно собрав прибор.

Что в результате получится:

Деталь

Цена, у.е.

Предохранительный аварийный клапан

6

Автоматизированный отводчик воздуха

5

Манометр

11

Латунная или стальная крестовина DN-15

3

Итого

25

При сборе и установке группы безопасности к системе своими руками выгода будет очевидна, затраты сократятся практически в 2 раза. Это единственный вариант, позволяющий уменьшить расходы.

Специалисты поделились рекомендациями, как самостоятельно подобрать необходимые запчасти для последующего сбора блока. При выборе лучше полагаться на опыт экспертов с многолетней практикой, чтобы в результате не получилось неприятной ситуации:

  • покупайте детали проверенных марок, китайские элементы быстро выходят из строя, а иногда не могут самостоятельно справиться со сбросом давление;
  • выбирайте аварийный клапан исходя из рабочего давления теплогенератора, указанного в паспорте или инструкции по эксплуатации;
  • не рекомендуется использовать угловой отводчик воздуха, монтируйте деталь исключительно прямого типа

Оформление может быть разным, но суть остается одной - безопасная работа системы отопления

  • при выборе крестовины обратите внимание на ее вес, чем он больше, тем плотнее и надежнее конструкция.

Большая часть вариаций дровяных или газовых агрегатов функционирует с максимальным уровнем в 3 Бар. Исключением считается теплогенераторы длительного горения Стропува max 5 Бар или китайские аналоги – 1,5 Бар.

Этапы сборки защитного устройства для отопительной магистрали закрытого типа:

  • верхний выход крестовины предназначен для установки сбрасывателя воздуха;
  • на одну сторону монтируется манометр;
  • ко второй стороне подключается аварийный клапан.

Готовый защитный прибор «врезают» в трубопровод, выходящий из котельного агрегата. Достаточно простая схема подключения, которая будет под силу каждому «домашнему мастеру» при наличии малейшего опыта в работе с сантехникой.

Несколько слов в заключение

Как уже было сказано выше, защитный блок необходимо устанавливать при наличии любой закрытой отопительной системе, независимо от модификации котельного агрегата и страны производителя. Большая часть газовых котлов уже оборудована данным элементом, но комплектацией остальных приборов не предусмотрено наличие блока. В данном случае его необходимо приобретать отдельно. Информация о наличии группы безопасности в комплекте отражается в инструкции.

Схема поочередного подключения при установке группы безопасности

Производители дровяных теплогенераторов предусмотрели данный момент и включили в состав группу безопасности. Но устанавливать ее требуется отдельно от агрегата.

ВИДЕО: Как правильно заполнять систему отопления

www.portaltepla.ru

устройство, действие, выбор и монтаж

Человек физически не может все время оставаться в котельной для контроля исправности линии обогрева, температурных показателей и уровня давления отопительного прибора. Главными помощниками в этом вопросе служат дополнительные устройства, автоматически отслеживающие функционирование системы.

Группа безопасности на отопление – это самое важное звено, отвечающее за безаварийность работы.

Содержание статьи:

Устройство блока безопасности

Главные основания для сбоя в работе котельной системы закрытого типа – повышенное давление или чрезмерное заполнение трубопровода теплоносителем, т. е. водой. Теплообменник котла — первый прибор, реагирующий на такие отклонения, поэтому он и выходит из строя.

Почему может произойти авария?

Чтобы не допустить подобных сбоев в системе обогрева, используется блок безопасности. С его помощью достигается необходимое давление теплового носителя в котле, трубопроводе и батареях.

В момент преизбыточной величины давления производится сбрасывание излишков разогретого теплового носителя.

Возникающие аварийные ситуации, такие как перегрев водонагревательного котла, — приводят к возрастанию давления в магистрали. Этот процесс становится следствием превышения температурной нормы теплового носителя.

В процессе разогрева, жидкость имеет свойство расширяться, на что отопительная система закрытого типа не рассчитана — в ней нет дополнительного резерва.

Любая система отопления находится под давлением. Для малоэтажных строений корректно установленные приборы, обеспечивающие теплоносителем, при прохождении нагревающего и охлаждающего циклов создают давление в 1-2 бара

Последствием увеличенного давления становится выход из строя элементов котла или разрыв магистрали. Чтобы контролировать давление и при наступлении потенциально опасной ситуации отрегулировать его до оптимального значения понадобится монтируемая группа безопасности.

Конструктивно устройство сформировано из следующих модулей: автоматический воздухоотводчик, манометр и предохранительный клапан. Все эти приборы вмонтированы в стальной оцинкованный корпус с резьбовыми разъемами, с теплоизоляцией или без нее.

Воздухоотводчик (Кран Маевского)

В большинстве случаев, автоматический воздушный клапан для системы безопасности изготавливается из латуни. Пузырьки воздуха в отопительной системе появляются из-за таких факторов:

  • первоначальное заполнение отопительной магистрали жидкостью;
  • монтаж некачественных или износ резиновых уплотнений;
  • засор коррозийным налетом внутри трубопровода;
  • подпитка водой;
  • некорректное произведение монтажа или введение в эксплуатацию системы отопления и др.

Вода, поступающая в контур отопления, содержит много кислорода, который посредством нагревания начинает расширяться, образуя воздушные пробки. За счет их формирования повышается давление, а скорость циркуляции теплоносителя замедляется.

Кран Маевского имеет специальную конструкцию воздушной камеры: частицы грязи не могут попасть внутрь, а за счет большого объема воздушной камеры устраняется проблема блокировки воздухоотводного канала

Поэтому целесообразно устанавливать автоматический прибор по сбросу воздуха, отличающийся удобством при эксплуатации — он не нуждается в регулировке с участием человека.

Принцип действия приспособления полностью зависит от особенностей конструкции. Автоматическое устройство состоит из канала и клапана. Второй элемент отвечает за отвод излишков воздуха. Если в трубопроводе нет лишнего давления, поплавок располагается в поднятом состоянии, а игольчатый клапан в позиции «закрыто».

В момент формирования воздушной пробки, поплавок будет опускаться, а коромысло откроет клапан – так происходит выпуск воздуха из системы. После удаления лишнего поплавок вернется в свою начальную позицию и клапан снова будет закрыт.

Манометр – точный показатель давления

Функционирование манометра рассчитано на измерение давления в системе отопления. Этот прибор создан для оперативного получения, проверки и корректировки допустимой степени показателей.

Основная его характеристика – определение точных данных. На втором месте находится такое качество, как надежность. Некоторым важен и размер циферблата для удобства просмотра показаний.

Каждый стрелочный механизм имеет свою неточность в измерении. Эта погрешность разбросана следующим образом: на краях шкалы она имеет максимальное значение, в центре – минимальное.

На манометре есть две стрелки: красного и черного цвета. Первая указывает на реальные данные, вторая устанавливается на отметку, критическую для системы

Для каждого механизма отопления в сопроводительной документации прописан максимально допустимый уровень давления, который он способен выдержать.

В качестве измерительных единиц в манометрах применяются бары или атмосферы. Однако широкое распространение получил первый вариант измерения.

Бары имеют промежуточное значение и максимально приближены к физической и технической атмосферам:

  • 1 bar = 10,197 м водного столба или 0,1 Мпа
  • Техническая атмосфера (1 ат) = 10 м водного столба
  • Физическая атмосфера (1 атм) = 10,33 м водного столба

Показатель в 1,5 атмосферы – это стандартные значения давления в трубопроводах домашних систем обогрева. Поэтому для домашней котельной будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.

Максимальное давление, на которое рассчитаны манометры – 10 атмосфер. Также на рынке представлены приборы на 8, 6 и 4 атмосферы

Особенности предохранительного клапана

В отопительной системе предохранительный клапан играет важную роль. Это защитное устройство, предназначенное для теплогенераторов. Главная функция – устранение нагрузок (перепадов) при возникновении внеплановых ситуаций.

Наиболее актуальна эта проблема для систем, оснащенных паровым котлом. Однако возникнуть повышенное давление может и по причине таких неполадок:

  1. Из-за сбоя в работе автоматики объем теплоносителя может превысить допустимую норму.
  2. Стремительное повышение показателей температуры в контуре.

Также этому приспособлению свойственно регулировать поток теплового носителя в линии обогрева. Это штампованная конструкция, состоящая из латунного корпуса, оснащенного двумя деталями – мембраной и стальной пружиной.

Как правило, в момент срабатывания предохранителя для нормализации работы отопления необходимо устранить около 100 г разогретой жидкости.

Предохранительный клапан из латуни может выдерживать температурный режим теплового носителя до 120 °C. Шток и спиралевидная пружина в этом устройстве сделаны из нержавейки

За счет гибкости первого элемента устанавливается необходимый коэффициент давления, воздействующего на мембрану. Следовательно, мембранная перегородка осуществляет перекрытие прохода наружу. Посредством изменения степени сжатия пружины в предохранительном затворе выполняется регулирование функций защитного механизма в отопительной системе.

Настраивать защитный механизм необходимо таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15 %. Процесс регулировки клапана осуществляется каждый год накануне отопительного периода.

Дееспособность прибора проверяется его принудительным открытием. Делать это стоит с определенной периодичностью, чтобы механизм сброса не засорился от различных отложений, находясь в нерабочем положении.

При проверке работоспособности предохранительного клапана принудительный выброс теплового носителя выполняется при помощи специальной ручки. На корпусе прибора стрелкой указывается направление выхода горячего воздуха

Принцип работы блока безопасности

Группа безопасности работает по предельно простой схеме, где каждый из модулей отвечает за выдержку норм определенных показателей в частной котельной:

  1. За счет удобного манометра пользователь может контролировать показания давления в момент заполнения магистрали теплоносителем, а также при функционировании котла.
  2. Защитный клапан предохраняет теплогенератор от критических перепадов давления.
  3. Основной функционал воздухоотводчика основан на автоматическом спуске воздуха, попадающего в трубопровод при его первоначальном наполнении или в процессе работы.

Все модули безопасности представлены единым звеном и укомплектованы с помощью специального корпуса — коллектора.

При условии, если в схеме котельной используется расширительный бачок открытого типа, монтаж группы безопасности не имеет смысла — давление в трубопроводе равно атмосферному, а избытки воздуха покидают систему через емкость бака.

Вне зависимости от вида используемого котла (твердотопливный, газовый, дизельный) – защитный блок считается основным противоаварийным элементом закрытой системы отопления, которой свойственно работать с избыточным давлением

Правила подбора оборудования

Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан. Основные критерии, оказывающие влияние на выбор устройства:

  • теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
  • максимальный температурный режим теплоносителя, °C;
  • номинальное давление;
  • совместимость с теплоносителем — вода, пар или антифриз;
  • диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.

Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.

Рейтинг популярных моделей

Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec.

Бренд Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности. Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:

  • чугун;
  • сталь;
  • латунь.

Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара.

Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.

Модельный ряд KSG фирмы Watts, предназначенный для функционирования в схеме котельной с теплогенераторами, мощностью 50-200 кВт

Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.

Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара.

Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.

Фирма Valtec разрабатывает защитные блоки, предназначенные для любых видов теплогенераторов. Характерной особенностью серии VT 460 является упаковка модулей группы безопасности в корпус из латуни компактных размеров

Собираем блок безопасности самостоятельно

В изготовлении блока безопасности не должно возникнуть трудностей. Для начала процесса потребуется подготовить следующие модули и инструменты:

  • сбросной клапан;
  • манометр;
  • воздухоотводчик;
  • гаечный ключ;
  • газовые ключи;
  • два угольника с резьбовым соединением наружного и внутреннего типа;
  • штуцер;
  • крестовина;
  • переходники;
  • герметик;
  • сантехнический лен для герметизации и уплотнения соединений.

Первоначально угольники необходимо ввинтить в крестовину. Для плотной стыковки льняные пряди накручиваются на резьбу по ходу часовой стрелки, при этом распределение уплотнителя по поверхности должно быть одинаковым.

Стоимость самостоятельно изготовленного блока безопасности для системы отопления приблизительно в два раза меньше предлагаемых на рынке аналогов

Сверху нитей наносится тонкий слой герметика. Далее с помощью гаечного ключа вкручивают угольники в крестовину перпендикулярно один другому.

Теперь необходимо установить манометр, предохранительный клапан и воздухоотводчик. Если у деталей разный диаметр применяются соответствующие переходники. После окончательной сборки всех модулей работу механизма необходимо проверить под давлением — устройство не должно подтекать, а все детали находиться в рабочем состоянии.

Подключение в отопительную систему

В первую очередь необходимо правильно определить место монтажа группы безопасности. Здесь есть определенные требования, которые необходимо соблюдать:

  • это должен быть горизонтальный участок трубопровода рядом с теплогенератором;
  • на подающей линии после котла;
  • в некоторых котлах предусмотрена установка блока безопасности непосредственно на сам агрегат, для этого сверху теплогенератора есть специальный разъем;
  • расстояние от отопительного прибора до защитного блока не должно превышать 1,5 метра, меньше можно;
  • для трубы, идущей вертикально вверх от котла, к примеру, на следующий этаж, необходимо обустроить разветвление. Это делается с помощью уголка таким образом, чтобы группа безопасности могла расположиться в горизонтальной плоскости и агрегаты смотрели «головами вверх»;
  • для очень мощного котла может понадобиться обустройство еще одного защитного узла.

Очень важное правило, подлежащее выполнению – запорная арматура между группой безопасности и котлом не монтируется. Целесообразна будет установка защитного блока до первого запорного крана, расположенного на линии.

Чтобы не получить травму при проверке или при срабатывании предохранительного клапана в присутствии человека, необходимо подключить к устройству дренажную трубку и вывести ее в канализацию

Стоит своевременно проверить работоспособность предохранительного клапана. Эта процедура выполняется при помощи следующего метода — после установки открыть колпачок в направлении, указанном стрелкой на приборе.

После осуществления монтажа защитного устройства, необходимо проверить корректность работы всех модулей. Для начала эксплуатации воздухоотводчика потребуется открутить верхний колпачок и спустить воздух. Теперь крышку возвращают в начальное положение, однако устройство должно остаться приоткрытым.

Выводы и полезное видео по теме

Как своими руками собрать группу безопасности для отопления:

Правила установки защитного модуля:

Подключение узла безопасности к полипропиленовой подающей трубе:

Многие уверены, что защитный узел относится к рядовым устройствам и его установка не является обязательной. Однако халатное отношение к этому вопросу не сможет защитить тепловой агрегат и саму отопительную систему от разрыва в результате резкого скачка давления, что в закрытом контуре довольно частое явление.

sovet-ingenera.com

Безопасность твердотопливных котлов


Взрыв самодельного отопительного котла

Рабочий процесс твердотопливных котлов (ТТК) на первый взгляд не представляет трудностей: залил теплоноситель, заложил топливо, зажег его и грейся себе на здоровье. Однако, с наступлением холодов, все чаще со средств массовой информации мы узнаем о взрывах котлов в различных районах России, да и не только. Сами по себе ТТК массивны, собраны из чугунных секций и при взрывах порой разрушают котельные и, к сожалению, уносят человеческие жизни. Поэтому безопасность твердотопливных котлов – это непустой звук, а необходимое условие при их эксплуатации. Рассмотрим несколько причин, которые производят к взрыву твердотопливных котлов, разрыву трубопроводов, к выходу из строя группы безопасности ТТК. Итак:

  • Неправильный монтаж твердотопливного котла.
  • Давление в котле превышает допустимое.
  • Не работает циркуляционный насос системы отопления.
  • Не исправна группа безопасности ТТК.
  • Не прочищены дымоходы котла отопления.
  • Не прочищенный зольник котла.

Не правильный монтаж твердотопливного котла

Если вы решили установить себе твердотопливный котел лучше всего привлечь для этого дела настоящих специалистов, которые зарекомендовали себя положительно в этом вопросе. Но бывает так, что это невозможно: то ли их нет, то ли им нужно много платить и приходится монтировать ТТК самостоятельно. Раз уж так случилось и чтобы избежать неправильного монтажа твердотопливного котла, обратите внимание на следующие требования к безопасной установке твердотопливного котла:

  • Площадь помещения где предполагается разместить котел (котельная) должна быть не менее 7 м².
  • Обязательное наличие в котельной приточной вентиляции, сечение которой определяется из расчета 85 мм на 1 квт мощности твердотопливного котла. Вентиляция обеспечивается наличием форточки в окне и зазора под дверью.
  • Между корпусом котла и стеной должно быть расстояние не менее 0,5 м.
  • Особое внимание нужно уделить материалу, которым вымощен пол вокруг котла. Обычно для этих целей используется лист металла или другой негорючий материал.
  • Требования к дымоходу должно быть следующее: избегать по возможности крутых поворотов дымохода, дымоход, состоящий из нескольких труб, должен быть надежно загерметизирован на стыках и сечение труб должно соответствовать сечению на выходе из котла.
  • Сечение электропроводки к циркуляционному насосу должно соответствовать требованиям пожаробезопасности.

Установка твердотопливного котла

Это то что касается монтажа твердотопливного котла, однако нужно обратить еще на некоторые нюансы, которые в той или иной мере влияют на безопасную эксплуатацию ТТК:


  • при погрузке и разгрузке котла нужно соблюдать осторожность;
  • перед покупкой котла правильно установите его мощность, соответствующую площади отапливаемого помещения;
  • после установки котла проверьте все соединения на герметичность;
  • перед тем как запустить котел внимательно ознакомитесь с правилами эксплуатации прибора.

Давление в котле превышает допустимое

Необходимо постоянно контролировать давление в котле

Самая распространенная причина взрыва твердотопливных котлов заключается в избыточном давлении, которое возникает вследствие закипания теплоносителя. Особенно, это касается системы отопления с закрытым типом расширительного бочка. При открытом типа расширительных бочков избыточное давление сбрасывается в бак и в большинстве случаев есть возможность избежать взрыва котла или повреждения туб теплоносителя. В свою очередь, причин повышения давления теплоносителя существует несколько:

  • Остановка циркуляционного насоса.
  • Не правильно отрегулирована автоматика котла.
  • Течь теплообменника, которая случается при образовании микротрещин в теплообменнике. В этом случае сложно обнаружить утечку так, как она быстро испаряется.
  • Просачивание воды через подпиточный кран. Происходит в том случае если он неисправен или открыт.
  • Проблемы с трехходовым клапаном. Нарушение функциональности клапана происходит вследствие его засора.
  • Недостаток теплоносителя в системе отопления

Если устранение вышеперечисленных причин не дали должного результата, вызывайте мастера газовщика.

Не работает циркуляционный насос системы отопления

Перед пуском нужно удалить воздух из циркуляционного насоса

Циркуляционный насос может не работать по нескольким причинам. Одна из них хотя и банальна, но все существует – это просто забыли его включить и ушли с дома. Опять же обратим внимание на тип расширительного бочка. Если бочек закрытого типа, может случиться большое несчастья при неисправности клапана сброса давления. Проблема не так ужасна последствиями если система бочка открытая и существует сброс лишнего теплоносителя чрез сливную трубку бака.

Насос еще может остановится если существуют перебои в электросети и опять же при неисправности клапана сброса давления может произойти повышение давления в котле со всеми вытекающими последствиями. В системе безопасности некоторых котлов на этот случай устанавливается дополнительный аккумулятор, который подпитывает циркуляционный насос во время отсутствия электричества.

При установке циркуляционного насоса ось крыльчатки должна быть установлена строго горизонтально!

Не исправна группа безопасности котла

Группа безопасности котла

Установка группы безопасности твердотопливных котлов является обязательным так как она помогает избежать превышение допустимого давления в отопительной системе, держит его (давление) на должном уровне, а также вовремя развоздушивает систему. Напомнить что рабочее давление в системе отопления должно быть в пределах от 1 до 2 бар.

Конструктивно группа безопасности состоит из трех элементов: манометра, предохранительного клапана и воздухоотводника. Выход из строя одного из этих элементов может привести к повышению давления в котле. И еще, категорически запрещается установка запорной арматуры между котлом и группой безопасности.

Не прочищены дымоходы котла отопления

Дымоход, забитый сажей

Какой бы ни был качественным твердотопливный котел прочистка дымоходов обязательно иначе котел выйдет из строя. Трубы дымохода забиваются отложениями сажи, которая при попадании на нее искры может просто взорваться Конечно, взрыв не будет такой силы, как разрыв секций котла, однако неприятностей может наделать много. Кроме того, налет сажи на трубе дымохода ухудшит вытяжку продуктов горения, которые могут прорываться в котельную, отравляя воздух. Да и чем хуже тяга тем меньше КПД котла, а значить нужно больше использовать топлива и деньги в прямом смысле будут вылетать в трубу.

Первый признак засорения дымохода – это появления темного дыма и искр на выходе из трубы. Вторым признаком можно считать отсутствие гула при горении дров, а также желтоватый оттенок пламени. Все это говорит о том что дымоход пора чистить.

Не прочищенный зольник котла

Отложение сажи в зольника также может привести к взрыву сажи. Поэтому за этим местом в котле нужно следить постоянно и вовремя удалять сажу. Нужно учитывать тот факт что количество сажи в зольнике (как и в дымоходе) зависит от качества сжигаемого топлива. Мокрые и смолянистые дрова будут образовывать больше сажи чем сухие и чистые. Сжигание всякого рода пластмассы в топке также приводит к усиленному образованию сажи.

Не стоит чистить зольник когда печь не остыла, ведь горячая сажа является предметом пожароопасным. С этих же соображений не нужно выгребать ее руками, а использовать для этого специальную лопатку.

remontzhilya.ru

Группа безопасности котла в системе отопления

Экология познания. Усадьба: В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости.

Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях.









Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты.

опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Группы безопасности котлов отопления - устройство и порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Содержание статьи

Функциональное назначение

При работе котла отопления теплоноситель подвергается температурному воздействию. Это приводит к его расширению и повышению давления в трубах. Существуют оптимальные параметры, которые следует учитывать при проектировании отопительной системы:

  • Температура — от 65°С до 95°С.
  • Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Монтаж

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.
