Грунтозацепы к мотоблоку своими руками: Как сделать грунтозацепы для мотоблока своими руками

Сделать грунтозацепы для мотоблока своими руками можно из чего угодно

То, что мы называем колесами – в случае с мотоблоком является грунтозацепами. В подавляющем большинстве фабричных конструкций, техника оснащается обычными колесами с рельефными покрышками для бездорожья.

Делается это для того, чтобы можно было использовать тяговую силу для перевозки грузов по обычным грунтовым дорогам. Важно! Использование мотоблока (даже заводского изготовления) на дорогах общего пользования запрещено. Пусть даже на нем установлены качественные фабричные колеса.

Поэтому многие владельцы малой сельскохозяйственной техники изготавливают грунтозацепы для мотоблока своими руками. В этом случае необходимо лишь подогнать посадочное гнездо под ступицы фабричного мотоплуга. При смене режима использования, просто монтируете нужные колеса.

Если же мотоблок используется только в поле – обычные резиновые шины не нужны. А для мини-трактора собственного производства вы вообще можете не делать обычные колеса. В таком случае, самодельные грунтозацепы для мотоблока будут единственным комплектом.

Конструкция не нова, первые трактора выпускались без резиновых шин. Колеса были металлическими, а на ведущих катках устанавливались мощные поперечные или диагональные пластины из толстой стали.

Как сделать грунтозацепы при имеющихся заводских колесах

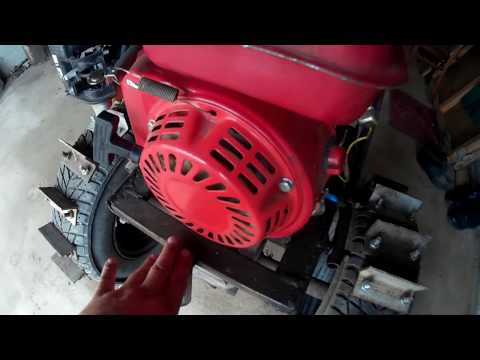

Самый простой способ, надеть конструкцию на шину, как цепи противоскольжения.

Достаточно взять листовое железо толщиной 2-3 мм, и вырезать полосу, которая будет немного шире профиля шины. Натяг обеспечивается простой стяжкой из болтовых шпилек. Края полосы следует загнуть, чтобы предотвратить соскальзывание при боковых нагрузках.

Из более толстой листовой стали (4-5 мм) нарезаются собственно грунтозацепы. Их необходимо согнуть посередине под углом 120°. Затем заготовки привариваются к полосам через равные промежутки.

Важно! Расстояние между грунтозацепами должно быть одинаковым на обоих колесах. В противном случае технику будет уводить в сторону во время работ.

Поэтому перед началом работ, следует использовать готовые чертежи, или разработать макет самостоятельно.

Такие грунтозацепы, своими руками можно изготовить за пару вечеров. Если вы используете на самодельном мотоблоке обычный гладкий протектор – приспособление превратит технику в настоящий внедорожник.

Мы ознакомим любителей малой механизации с различными типами конструкций, и разной степенью сложности.

Простейшие грунтозацепы для мотоблока своими руками

Для изготовления понадобятся:

  • стальной лист толщиной 4-5 мм для колесных дисков;
  • стальной лист толщиной 6-8 мм для зацепов;
  • болгарка;
  • сварочный аппарат;
  • сверлильный станок или мощная дрель.

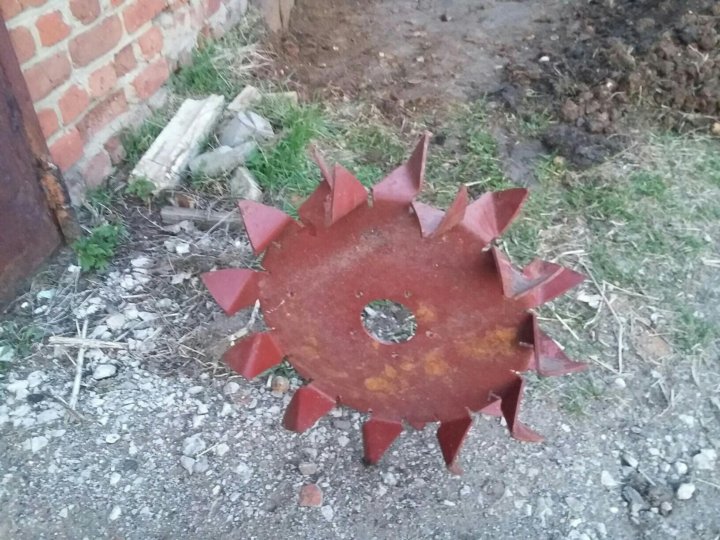

Из более тонкого листа вырезаем два одинаковых диска. В центре проделываем отверстие для ступицы и для крепления колеса на шпильки. По внешнему краю нарезаем пилообразные выступы, глубиной 10 см.

Из толстого листа вырезаем зацепы треугольной формы с обрезанными углами. Привариваем их строго перпендикулярно к пилообразным вырезам. Всё, конструкция готова к применению.

Несмотря на неказистость конструкции, самодельные грунтозацепы для мотоблока, изготовленные таким способом имеют важное преимущество. Они достаточно тяжелые, чтобы обеспечить прочное сцепление даже с рыхлой или раскисшей поверхностью.

Разумеется, ни о каком передвижении по грунтовке не может быть и речи. Такие колеса предназначены исключительно для работы в поле.

Еще один экономный вариант изготавливается из стального круга диаметром 15 мм. Можно использовать штурвал от задвижки на магистральном газопроводе, если удастся где-то раздобыть пару. На внешний обод привариваются зацепы, а в центре крепится подходящая ступица.

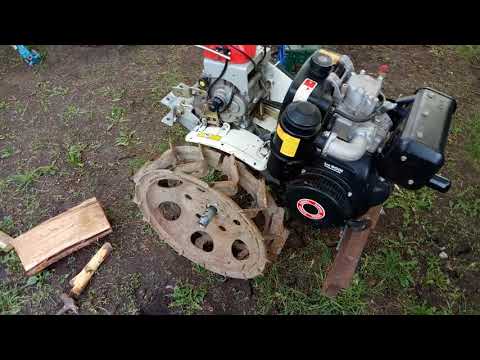

Следующая конструкция изготавливается из автомобильных дисков. Это оптимальный вариант для самодельного мотоблока. При проектировании вы предусматриваете стандартные колесные ступицы от автомобиля, и приобретаете полный комплект из 4 колесных дисков. На одну пару устанавливаете шины, а вторая будет для тяжелого грунта.

Берем обычный стальной уголок 50-60 мм и режем на куски, немного шире ваших дисков. Посередине одной стороны выпиливаем болгаркой треугольный сектор 60°.

Греем уголок газовой горелкой и сгибаем по вырезу. Место стыковки можно слегка прихватить сваркой, для дополнительной жесткости. Привариваем полученные заготовки на внешнюю сторону диска, выдерживая равное расстояние.

Повторяем сборку на втором диске, помня про одинаковое расстояние между уголками. Теперь вы можете оперативно менять резиновые колеса на стальные грунтозацепы, не испытывая проблем с посадочным местом. Диски то одинаковые!

Конструкцию из колесных дисков можно упростить. Достаточно срезать горизонтальную часть (обод) и наварить стальные пластины.

Вариант подходит для частой смены колес на одном типе ступицы. Только диски надо подобрать соответствующие.

Самодельные грунтозацепы для мотоблока сложной конструкции

Рассмотренные выше изделия просты в изготовлении, однако их потребительские свойства далеки от совершенства.

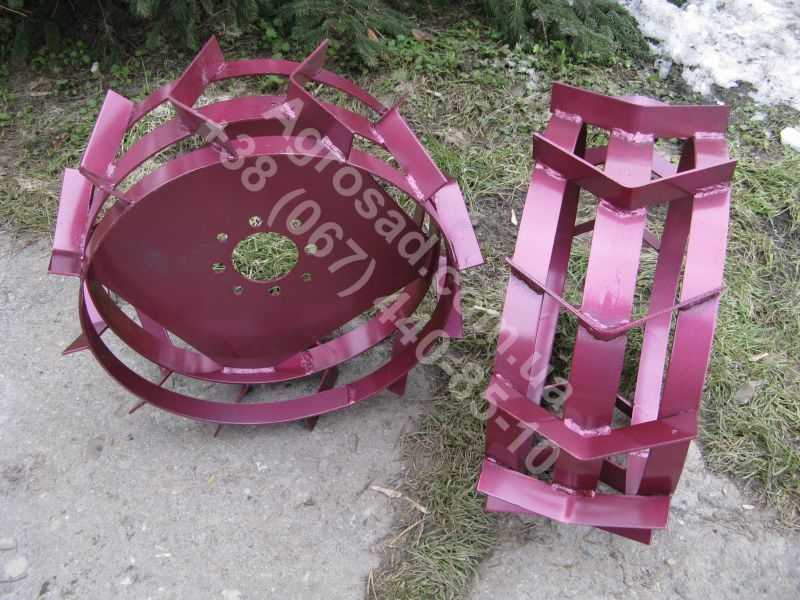

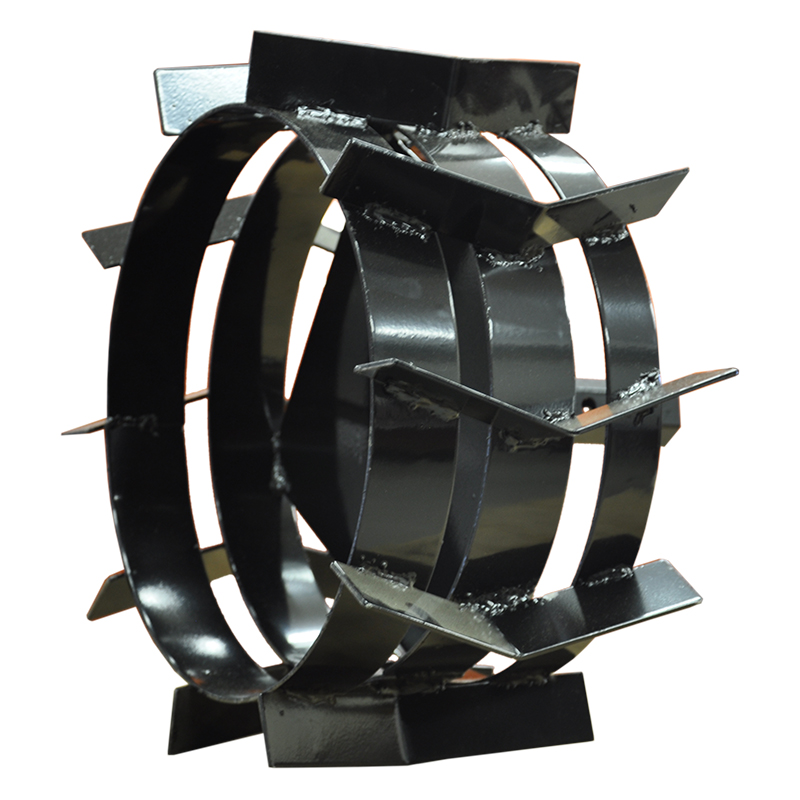

Поэтому, мы предлагаем ознакомиться с конструкцией, по качеству не уступающей фабричным аналогам.

Для изготовления понадобятся:

  1. Лист стальной 4-5 мм для центрального диска;
  2. Полоса стальная 50 мм шириной 4-5 мм толщиной для внешней опорной поверхности. Таких обручей будет 6 штук. Внешние кольца делают колесо тяжелее и прочнее;
  3. Стальная пластина толщиной 8-10 мм для зацепов;
  4. Сварочный аппарат дуговой, болгарка, дрель или сверлильный станок.

Все соединения производятся с помощью электросварки, газовая горелка не прогреет металл такой толщины.

Поскольку диаметр и ширина грунтозацепов больше, чем посадочное место для штатных колес – удлиняем оси.

Причем надо предусмотреть возможность регулировки колеи, в зависимости от ширины рядков на поле. Перемещая колеса с зацепами, можно установить любую ширину и положение навесного оборудования. Вес каждого колеса составляет не менее 10 кг, так что прочное сцепление с грунтом обеспечено.

Важно понимать, что такие колеса не являются приспособлениями для вспашки или рыхления, хотя определенная обработка грунта присутствует. Использовать их в качестве рыхлящей фрезы не получится, поскольку необходима независимая точка опоры.

Если перед вами не стоит вопрос, как утяжелить грунтозацепы, конструкцию можно сделать более ажурной и легкой. Такие колеса хорошо работают на «легких» грунтах, имеющих предварительное рыхление.

В таком проекте диски сделаны малого диаметра, обод держится на ажурной спицованой конструкции из профилированного стального листа. Толщина стали для зацепов не более 8 мм. Вес каждого колеса не превышает 7 кг.

Грунтозацепы комбинированной конструкции

Если ваша техника самодельная, а грунт для работы не слишком сложен – колеса должны соответствовать. Можно изготовить грунтозацепы на мотоблок своими руками с применением протектора от трактора.

Для изготовления понадобятся половинки от колесных дисков от «Жигулей». Подбираем шины с развитым протектором от трактора. Обрезаем боковины, получаем замкнутое резиновое кольцо с хорошим протектором. Размыкаем половинки от колесных дисков и прочно скручиваем их после закладки шины.

Полученные грунтозацепы позволяют передвигаться по укатанной грунтовой дороге, не опасаясь ее взрыхлить. На мягкой земле вспаханного поля колеса также не подведут, правда тяговое усилие будет меньше, чем при использовании металлического варианта.

Если помимо цепкости колес, стоит задача обязательного рыхления почвы в колее – изготавливаются грунтозацепы ножевого типа. Можно создать самодельный обод для крепления зацепов, а можно наварить их на колесные диски.

Единственный недостаток такой конструкции – грунтозацепы ножевого типа не приспособлены для обычного передвижения мотоблока. В любом случае земля в колее будет вспахана. При весеннем рыхлении почвы в комплексе с традиционными насадками, ширина обрабатываемой за один проход почвы увеличивается вдвое, экономя ваше время.

Вывод:
Не важно, каким способом вы сделаете грунтозацепы. Главное – что это совсем не сложно, а экономия средств огромная.

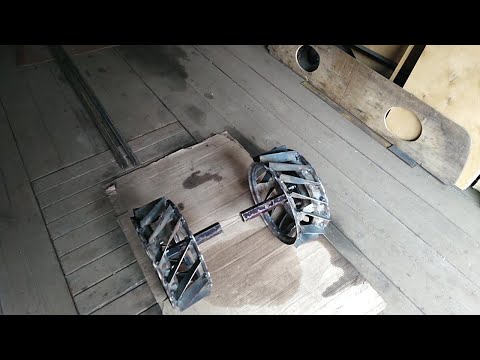

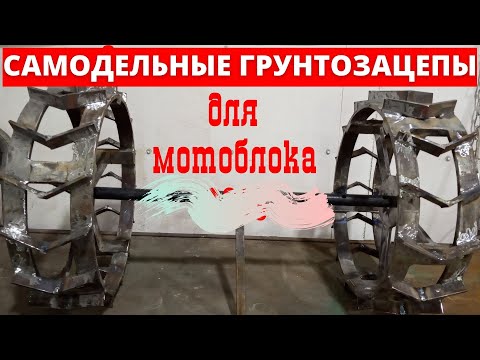

Остались вопросы, смотрите видео: самодельные грунтозацепы для мотоблока из того что нашлось в сарае.

Грунтозацепы для мотоблока из автомобильных дисков своими руками: как сделать и поставить

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность. На практике, особое внимание уделяется небольшим и многофункциональным устройствам.

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.

Сэкономьте время и силы вместе с грунтозацепами для мотоблока

Как подобрать грунтозацепы для мотоблока

Прежде чем рассматривать, как сделать грунтозацепы для мотоблока самостоятельно своими руками из автомобильных дисков, требуется рассмотреть порядок выбора этих приспособлений, а кроме того основное предназначение. Для чего нужны соответствующие грунтозацепы для мотоблока? Эти устройства позволяют окультуривать пашню перед посадкой, проводить окучивание, а кроме того вспахивать почву после сбора урожая. Подбирая эти устройства, следует принимать во внимание следующие параметры:

  1. Прежде всего, выбор грунтозацепов для определенного мотоблока следует осуществлять исходя из доступного бюджета.
  2. Необходимо принимать во внимание размеры мотокультиватора, а также навесного оборудования (длина, высота и ширина, а кроме того диаметр).
  3. Подбирать приспособления следует исходя из назначения и функций применения соответствующего мотоблока и конструктивных элементов.
  4. Также немаловажно учитывать тип грунта, который подвергается соответствующей обработке при помощи культиватора.
  5. Здесь принимается во внимание наличие вариант технического оснащения (навесное, устройства на жесткой сцепке или вспомогательное приспособление).
  6. Следует также учитывать площадь земельного участка, а кроме того мощность используемого для обработки культиватора.
  7. Отдельно принимается во внимание стоимость, а кроме того производитель и совместимость технического оснащения.

В данном видео рассмотрим грунтозацепы для мотоблока:

Учитывая все эти параметры можно сделать рациональный выбор подходящего варианта для покупки, либо опробовать самостоятельное изготовление приспособлений из дисков, используя определенные схемы и чертежи, которые есть в интернете в свободном доступе для скачивания. Дополнительно, при необходимости все наработки конструкции можно сделать самостоятельно, если имеются определенные навыки, познания и некоторое стремление.

Важно. При приобретении навесного оборудования рекомендуется учитывать, что в основном модельный ряд изготавливается для каждого мотокультиватора в отдельном порядке.

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования. Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

  • здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
  • можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
  • дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
  • также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

Как утяжелить грунтозацепы

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

  1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
  2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
  3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
  4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
  5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

Грунтозацепы к мотоблоку своими руками

В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно. Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов. В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:

  1. Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
  2. Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
  3. Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
  4. Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.
Создайте грунтозацепы своими руками
  1. Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
  2. Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
  3. Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
  4. Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
  5. Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
  6. Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
  7. После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
  8. Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.

При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.

Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.

Важно. На практике, для самостоятельного выполнения подобного оборудования для обработки почвы может использоваться любой крепкий металлический предмет, в том числе автомобильные диски, чей ресурс службы уже окончен.

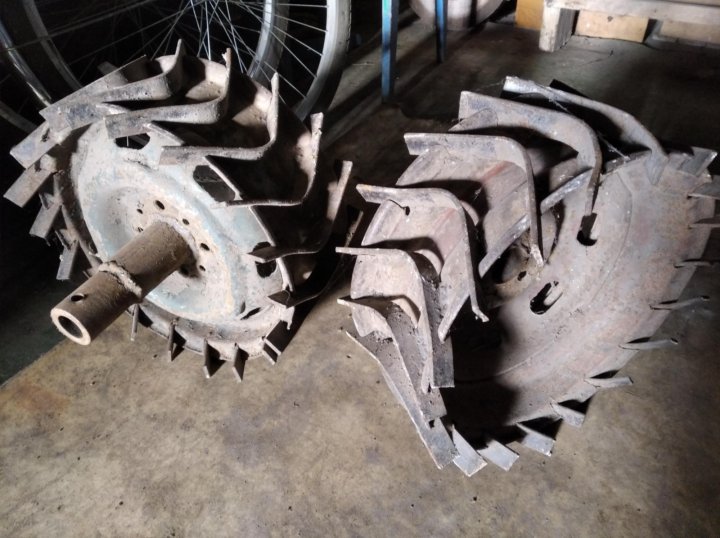

Из автомобильных дисков

В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:

  • Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
  • Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
  • Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
  • Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
  • Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.

Это интересно: грунтозацепы для мотоблока Салют.

В использовании дисков от колес автомобилей можно найти только плюсы, так как из них проще всего изготовить фрезерные грунтозацепы для навесного оборудования, которое впоследствии будет монтироваться на мотоблок. Здесь при работе только потребуется сделать необходимые надрезы болгаркой, после чего навесить устройства на специальную раму, которую предстоит подвергнуть сцепке с мотоблоком. Сама рама делается достаточно тяжелой для утяжеления конструкции.

Важно. После проведения работы по исполнению фрез из дисков, останется только правильно их заточить, чтобы впоследствии при обработке пашни не потребовалось дополнительное утяжеление.
