Грунтозацепы для мотоблока своими руками

20 сентября 0 отзывов

В этой статье рассматриваются основные действия, пошаговая инструкция, чертежи, фото и видео по изготовлению грунтозацепов своими руками для мотоблока, а также отмечены нужные размеры грунтозацепа для разных мотоблоков. Купить грунтозацепы, к сожалению, не всегда является бюджетным вариантом, поэтому такая тема как сделать грунтозацепы самостоятельно из подручных средств остается актуальной и весьма востребованной.

Грунтозацепом начинают пользоваться для отличного сцепления с грунтом, выполняя любую сельскохозяйственную работу на мотоблоке. Именно хорошее сцепление с грунтом позволит быстро и качественно обрабатывать землю.

Самый простой и популярный способ по самостоятельному изготовлению грунтозацепов считается сделать их из дисков автомобилей.

Самодельные грунтозацепы из автомобильных дисков

В гараже наверняка у Вас или соседа по даче завалялись запыленные диски с автомобиля.

Поэтому достать автомобильные диски не будет затруднительной задачей. К дискам нужно приваривать полуось, а чуть позже – подшипники с помощью сварочного аппарата. Затем нужно сделать зацепы из металлического уголка или пластины. Получившиеся зацепы необходимо приварить к дискам на варьируемом расстоянии от 10 до 15 сантиметров.

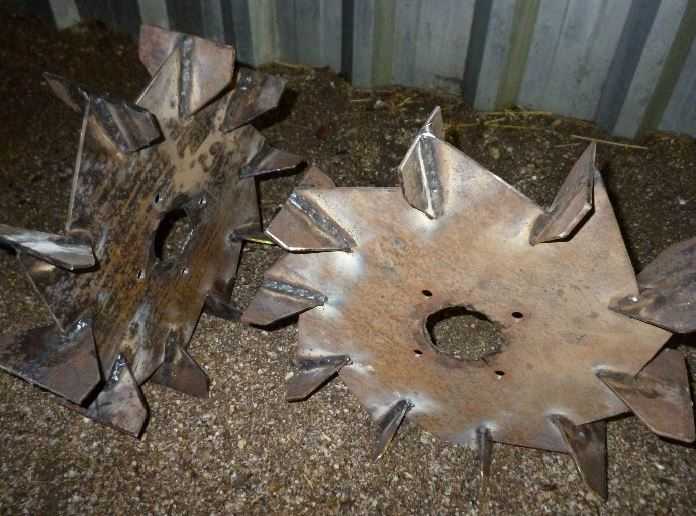

Также грунтозацепы опытные самоделы делают из разных металлических кусков имеющих форму круга. Самое главное не ошибиться с размерами, подобрать нужный диаметр и подходящую ширину. Ведь, мотоблоки разных марок имеют свои разные размеры. Для того чтобы понять какой размер подходит именно Вам и сделать грунтозацепы своими руками для мотоблока, мы собрали для Вас видео и чертежи.

Чертежи грунтозацепов

Здесь приведены стандартные размеры для мотоблоков. А что насчет точных данных по поводу разных торговых марок мотоблока? Приводим ниже достоверно точный расчёт замеров для мотоблоков разных марок.

• Грунтозацепы для мотоблока Нева – 340 (высота) х 110 (ширина) мм
• Грунтозацепы для мотоблока Кентавр – 440 х 120 (В х Ш) мм
• Грунтозацепы для мотоблока Зубр – 700 х 200 (В х Ш) мм

Чтобы не прогадать с размером и быть абсолютно точным можно ориентироваться на таблицу технического паспорта мотоблока.

Второй популярный способ; — это сделать грунтозацеп своими руками из старого газового баллона.

Грунтозацепы своими руками из газовых баллонов

Для изготовления самодельного грунтозацепа на мотоблок нужно вырезать 2-3 диска для обода из старого газового болона. У каждого диска своя ширина, поэтому их легко настроить на любой мотоблок. В большинстве случаев, грунтозацепы из старого газового баллона выходят диаметром в 30 см. Для приваривания зубьев нужно использовать центральный обод из трех. Внутри конструкции есть пластинка колеса, которая соединяет с редуктором через проходимую втулку.

Подборка видео

Какой способ Вы бы не выбрали, помните, что грунтозацепы собственноручные не нужно использовать на твердых почвах. Они могут сломаться, повредить колёса мотоблока.

Не забывайте о правилах безопасности, будьте осторожными.

Комментарии

Как сделать грунтозацепы для мотоблока своими руками, фото описание и размеры

Оглавление:

• Для чего нужны грунтозацепы для мотоблока своими руками
• Как сделать грунтозацепы для мотоблока своими руками
• Делаем грунтозацепы для мотоблока Нева своими руками
• Как сделать грунтозацепы для мотоблока Кентавр
• Грунтозацепы для мотоблока Зубр
• Описание и размеры грунтозацепов для мотоблоков
• Делаем грунтозацепы к мотоблоку Зубр
• Как сделать грунтозацепы из дисков для мотоблока

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) — обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

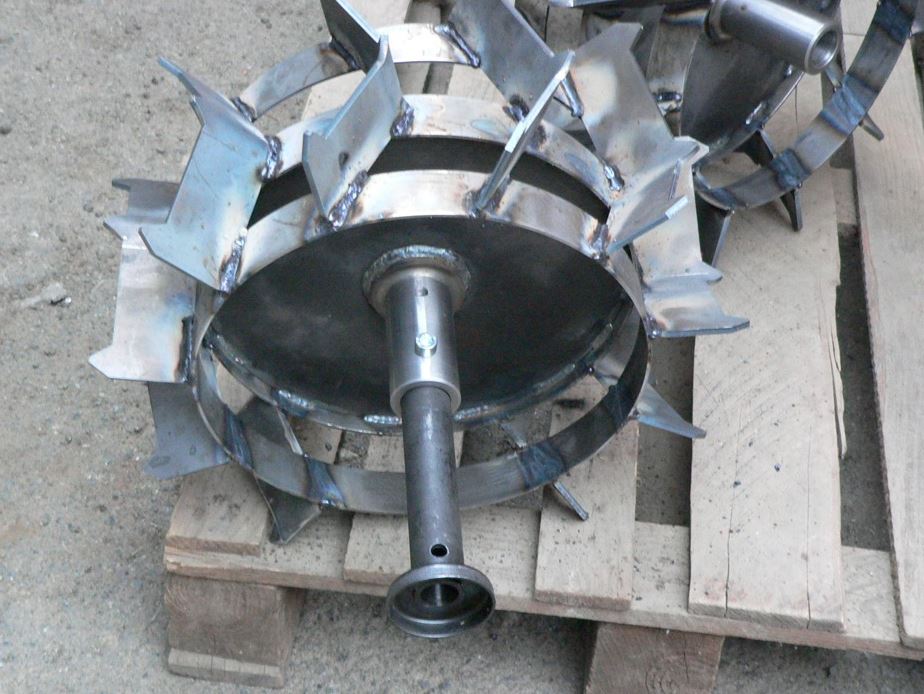

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

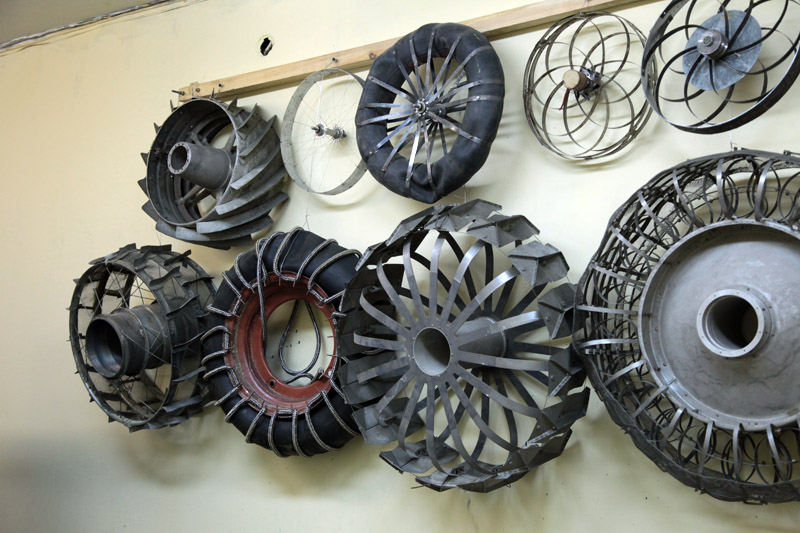

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

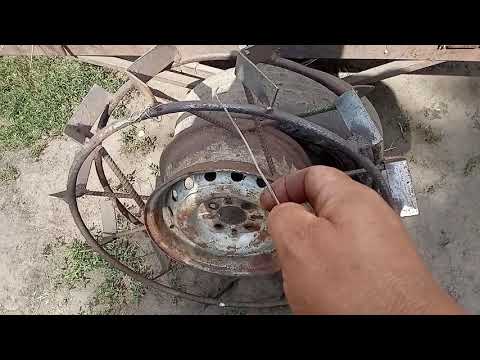

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый — получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.
