Грунтозацепы для мотоблока своими руками (самодельные)

Содержание

Грунтозацепы – это навесное оборудование для мотоблока. Их смысл состоит в том, что они обеспечивают улучшенное сцепление с почвой. Это помогает мотоблоку работать с максимальным коэффициентом полезного действия.

Если машина не обеспечена хорошим сцеплением, навесное оборудование для вспашки, разрыхления и других операций с почвой не сможет качественно делать свою работу.

Что такое грунтозацепы к мотоблоку?

Технически он представляет собой колесо с шипами или лезвиями, вгрызающимися в землю. Чтобы разобраться, какие грунтозацепы подойдут для мотоблока – покупные или самодельные, следует выбрать из двух вариантов: универсальный или для определённой модели.

В первом случае достаточно только подобрать размер, во втором необходимо подобрать характеристики под конкретную марку.

Грунтозацепы к мотоблоку

Грунтозацепы для мотоблока своими руками изготавливаются повсеместно, это гораздо менее затратный вариант. Тем более что

для тяжёлого оборудования они практически не делаются, их можно соорудить только вручную или на заказ.

Цель грунтозацепов следующая:

  • улучшение сцепления с грунтом;
  • облегчение передвижения в гору и по мягкой земле;
  • обеспечение дополнительного взрыхления;
  • увеличение массы, чтобы на мотоблок можно было навесить большее число оборудования, и ради устойчивости.

к меню ↑

Грунтозацепы для самых распространённых марок мотоблоков

Следующие мотоблоки распространены по территории России, для них оборудование можно получить у производителей:

  1. Нева.
  2. Салют.
  3. Фаворит.
  4. Крот.
  5. Ока.

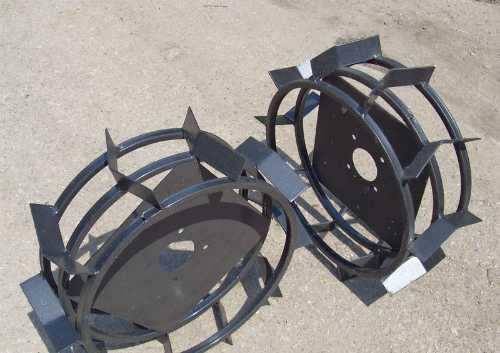

Грунтозацепы для мотоблока (железные колеса)

Самая распространённая машина на сельскохозяйственных угодьях России, это Нева. Для неё грунтозацепы изготавливаются на тех же заводах, что и мотоблок. Конструкция Ф340×110, где высота обода 340, а ширина 110 мм.

Модели для Невы с размерами 560×130 мм подойдут ещё и на мотоблоки Салют и Фаворит. Такой размер можно назвать универсальным. На Салют есть возможно поставить колёса значительно большего размера – 700 на 100 мм, доставляются они из Полтавы.

Для мотоблоков Крот, Дачник, Мастер, существуют маленькие грунтозацепы в 280 мм диаметром и 90 мм толщиной. Для мотоблоков потяжелее, Кентавр и Зубр, оборудование создаётся с размерами 450 мм диаметр и 110-120 мм ширины для первого и 700×200 для второго.

На Кадви подходят от 350 до 500 мм диаметром, при ширине от 100 мм. Ока – 425×130 мм, особенностью конструкции является то, что необходимо их вешать на удлинители для ступиц.

Самодельные грунтозацепы для мотоблока Салют 100

При выборе также следует учитывать, какой вес придётся на себе держать устройству. Чем он выше (включая навесное оборудования, плуги и прочее), тем грунтозацеп должен быть больше и крепче.

к меню ↑

Грунтозацепы на мотоблок своими руками

При создании самостоятельно любого оборудования желательно обзавестись чертежами. Они упростят работу и будут указывать на необходимые размеры. Согласно данным приведённым выше (либо ориентируясь на таблицы технического паспорта мотоблока) следует подобрать необходимый диаметр и ширину. Только после этого можно делать грунтозацепы для мотоблока своими руками.

Есть два самых распространённых метода сконструировать свой собственный грунтозацеп. Первый – использовать старые диски от автомобиля. К ним приваривается полуось, а к самим дискам уже надо приварить лезвия-шипы.

Их длина должна составлять не меньше 15 см, шаг между ними 15-17 см, направление острия по ходу движения. Частично их можно закрепить на колесо болтами, помимо сварки.

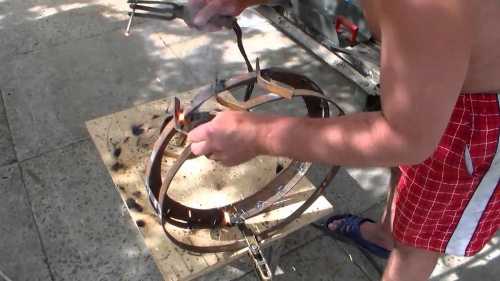

Изготовление самодельных грунтозацепов

Второй метод – старый газовый баллон. Из него вырезают два-три диска для обода. Ширина каждого диска может быть разной, поэтому их легко подстроить под любой тип мотоблока. Из стандартного газового баллона грунтозацепы для мотоблока получаются диаметром в 30 см.

Центральный обод из трёх является основным для приваривания зубьев. У него внутри имеется пластина колеса, через которую проходит втулка соединяющая с редуктором.

Грунтозацепы для мотоблока самодельные нельзя использовать на твёрдой поверхности – они сразу сломаются и повлекут за собой порчу оборудования, колёс и дорожного покрытия. Как и с другим оборудованием, необходимо соблюдать меры предосторожности и помнить, что это тяжёлые металлические колёса с шипами, крайне опасные для ног.

к меню ↑

Самодельные грунтозацепы для мотоблока (видео)

moezerno.ru

Как создать грунтозацеп своими руками? Несколько хороших советов

Если у вас есть специальное навесное оборудование на мотоблок, то он может показать достаточно хорошие результаты: надежность, долговечность и прочность. Главной задачей любого мотоблока является переработка почвы. Именно поэтому владельцам такой техники просто обязательно знать, как сделать грунтозацеп своими руками.

Какая основная функция грунтозацепа для мотоблока

Безусловно, основной характеристикой такого агрегата, которая помогает ему быть более надежным и прочным, является его тяжесть. Чтобы повесить достаточно тяжелые и функциональные навесы, вам нужно, чтобы мотоблок был достаточно большой и надежный. Но это еще не главное. Важно, чтобы он мог хорошо двигаться по рыхлой земле, а для этого нужно либо купить, либо сделать грунтозацепы для мотоблока своими руками.

Как правило, грунтозацепы представляют собой колеса из металла с некоторым количеством шипов. Именно они позволяют мотоблоку превосходно передвигаться в любых условиях. Что же нужно, чтобы создать грунтозацеп своими руками? Прежде всего вы должны найти чертеж или схему. Их наличие позволит сильно облегчить работу. Дальше определяете диаметр навеса, подбираете подходящий материал и необходимые инструменты. Перед созданием также подумайте об их размере, который должен полностью зависеть от тех задач, что вы ставите перед мотоблоком. Кроме того, помните, что для нормального сцепления с грунтозацепом колесо должно иметь вес не менее 20 кг.

Схема создания грунтозацепа

Чтобы ваш грунтозацеп, своими руками сделанный, был простой и недорогой, можете взять несколько ненужных дисков из старых автомобильных колес. К ним нужно будет прикрепить с помощью сварочного аппарата полуось, к которой потом будут крепиться подшипники. Также к дискам нужно будет приварить квадратные пластинки из металла. Они должны обязательно касаться обода, к нему их необходимо привинтить с помощью болтов. Теперь настала очередь создавать специальные зубья, которые будут входить в землю. Для создания их можно использовать обычную пластину из металла, которую сделать в форме зубцов болгаркой. Размещаете полученные зацепы по ободу на расстоянии около 15 см друг от друга.

Как сделать грунтозацепы: способ № 2

Чтобы сделать хороший грунтозацеп своими руками, можно использовать еще один способ. Вам понадобится для работы старый газовый баллон. Из него можно вырезать два диска, которые будут играть роль ободов. Ширина их должна быть около 7 см, а высота — 30 см. Далее нужно проделать то же, что было описано выше в первом способе.

Если вы хотите, чтобы грунтозацепы, своими руками для культиватора изготовленные, были более устойчивы, то можете дополнительно приварить еще один зубец сверху, а все остальные сделать длиннее (до 60 см).

Какие размеры грунтозацепов должны быть: описание

Здесь все зависит от того, насколько тяжелый мотоблок. Несмотря на то что тяжелые мотоблоки сегодня очень популярны, ведь на них можно работать на любом грунте, часто покупают такие, которые являются широкими и более высокими. Соответственно, для них сделать грунтозацеп своими руками сложнее. Размеры могут варьироваться от 310 мм до 700 мм (высота), от 100 мм до 200 мм (ширина). Также тут стоит обращать внимание на модель мотоблока.

Делаем грунтозацепы из старых мотоблочных дисков

Если у вас уже был подобный агрегат, но вы решили приобрести себе более новую модель, не спешите полностью выбрасывать старый мотоблок. Его запчасти можно использовать для того, чтобы улучшить новую покупку. В частности, для улучшения прекрасно подойдут колесные диски, на которые можно повесить грунтозацепы.

fb.ru

Грунтозацепы для мотоблока своими руками | Своими руками



грунтозацепы для мотоблока своими руками

Грунтозацепы для мотоблока из автомобильных дисков

Один из самых простых способов сделать грунтозацепы своими руками, это взять ненужные автомобильные диски. Сварочным аппаратам привариваем к ним полуось, к ней позже приладим подшипники. Далее, делаем зубья, т.е. сами зацепы, для этого подойдет металлический уголок или пластина ненужного металла. Полученные уголки привариваем к дискам как показано на видео, на расстоянии 10-15см.

В принципе, грунтозацепы, можно сделать из любого куска металла имеющего округлую форму, главное правильно подобрать ширину и диаметр, так как разные марки мотоблоков, имеют свои размеры.

Для того чтобы сделать грунтозацепы своими руками с ноля, смотрите чертежи и видео ниже.

Грунтозацепы для мотоблока Нева

Грунтозацепы для техники Нева, делаются по тому же принципу, что мы описали выше. Нужно лишь соблюсти правильные размеры. Так высота обода для грунтозацепов к Неве, должна быть 340 мм, а ширина 110 мм.

Грунтозацепы для мотоблока Кентавр

Как мы уже говорили, к разным мотоблокам, грунтозацепы имеют свои размеры, так для мотоблоков Кентавр, они будут больше, чем для Невы, по высоте это 450 мм, по ширине 110-120 мм.

Грунтозацепы для мотоблока Зубр

В линейке мотоблоков Зубр, много тяжелых мотоблоков для профессиональной работы, а значит и грунтозацепы, нужны особые. Здесь, стандартная высота зацепов 700 мм, а ширина 200 мм, это обусловлено тем, что им предстоит тянуть на себе довольно большой вес.

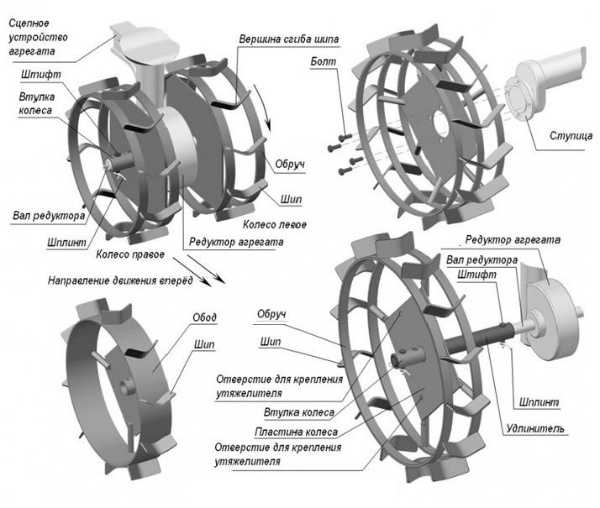

Чертежи:

Как видите, нет ничего сложного в том, чтобы сделать самодельные грунтозацепы для того же Фаворита, мотоблока Салюта. нужно лишь опираться на чертежи и соблюдать размеры, подходящие к тому или иному мотоблоку. Всю информацию, можно почерпнуть из инструкции, прилагающейся к Вашему мотоблоку.

Как сделать грунтозацепы для мотоблока своими руками, фото описание и размеры

Похожие Записи:

    Картофелекопалка для мотоблока, самодельная #8212 фото, видео

Сеялка для мотоблока своими руками

Почвенная фреза и фрезы гусиные лапки для мотоблока

Делаем самодельный вездеход из мотоблока фото, видео

Делаем самодельные гусеницы на мотоблок: фото, видео, рекомендации

Приставка к мотоблоку снегоход описание и отзывы

Мотоблок Агрос и самоделки к нему

Лопата для мотоблока своими руками

Как сделать пневмоход из мотоблока, иснтрукции, фото

Самодельные приспособления для мотоблока, описание, видео, фото

Сцепка к мотоблоку своими руками, фото, чертежи

Самодельная косилка для мотоблока (роторная, сегментная)

Как сделать самодельный редуктор для мотоблока, фото и чертежи

Полезно знать:

Оглавление:

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) #8212 обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока #8212 это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес #8212 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, #8212 взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья #8212 стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное #8212 правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа #8212 110 мм.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте #8212 14,5 см. Втулка этих колес #8212 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина #8212 от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый #8212 получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.
