Грунтозацепы на мотоблок своими руками

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность. На практике, особое внимание уделяется небольшим и многофункциональным устройствам.

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.

Как подобрать грунтозацепы для мотоблока

Прежде чем рассматривать, как сделать грунтозацепы для мотоблока самостоятельно своими руками из автомобильных дисков, требуется рассмотреть порядок выбора этих приспособлений, а кроме того основное предназначение. Для чего нужны соответствующие грунтозацепы для мотоблока? Эти устройства позволяют окультуривать пашню перед посадкой, проводить окучивание, а кроме того вспахивать почву после сбора урожая. Подбирая эти устройства, следует принимать во внимание следующие параметры:

  1. Прежде всего, выбор грунтозацепов для определенного мотоблока следует осуществлять исходя из доступного бюджета.
  2. Необходимо принимать во внимание размеры мотокультиватора, а также навесного оборудования (длина, высота и ширина, а кроме того диаметр).
  3. Подбирать приспособления следует исходя из назначения и функций применения соответствующего мотоблока и конструктивных элементов.
  4. Также немаловажно учитывать тип грунта, который подвергается соответствующей обработке при помощи культиватора.
  5. Здесь принимается во внимание наличие вариант технического оснащения (навесное, устройства на жесткой сцепке или вспомогательное приспособление).
  6. Следует также учитывать площадь земельного участка, а кроме того мощность используемого для обработки культиватора.
  7. Отдельно принимается во внимание стоимость, а кроме того производитель и совместимость технического оснащения.

Учитывая все эти параметры можно сделать рациональный выбор подходящего варианта для покупки, либо опробовать самостоятельное изготовление приспособлений из дисков, используя определенные схемы и чертежи, которые есть в интернете в свободном доступе для скачивания. Дополнительно, при необходимости все наработки конструкции можно сделать самостоятельно, если имеются определенные навыки, познания и некоторое стремление.

Важно. При приобретении навесного оборудования рекомендуется учитывать, что в основном модельный ряд изготавливается для каждого мотокультиватора в отдельном порядке.

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования. Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

  • здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
  • можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
  • дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
  • также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

В каждом отдельном случае присутствуют свои нюансы при соответствующем проведении выбора конструктивных элементов, однако неотъемлемой частью любого типа выступают специальные утяжелители, которые служат для утяжеления конструкции при погружении в грунт. Такое оснащение позволяет равномерно вспахивать почву на одинаковую глубину. Особенно такое обустройство необходимо для высоких культиваторов, где сцепка находится существенно выше рабочей плоскости.

Как утяжелить грунтозацепы

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

  1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
  2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
  3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
  4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
  5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

Грунтозацепы к мотоблоку своими руками

В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно. Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов. В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:

  1. Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
  2. Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
  3. Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
  4. Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.
  5. Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
  6. Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
  7. Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
  8. Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
  9. Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
  10. Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
  11. После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
  12. Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.

При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.

Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.

Важно. На практике, для самостоятельного выполнения подобного оборудования для обработки почвы может использоваться любой крепкий металлический предмет, в том числе автомобильные диски, чей ресурс службы уже окончен.

Из автомобильных дисков

В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:

  • Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
  • Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
  • Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
  • Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
  • Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.

В использовании дисков от колес автомобилей можно найти только плюсы, так как из них проще всего изготовить фрезерные грунтозацепы для навесного оборудования, которое впоследствии будет монтироваться на мотоблок. Здесь при работе только потребуется сделать необходимые надрезы болгаркой, после чего навесить устройства на специальную раму, которую предстоит подвергнуть сцепке с мотоблоком. Сама рама делается достаточно тяжелой для утяжеления конструкции.

Важно. После проведения работы по исполнению фрез из дисков, останется только правильно их заточить, чтобы впоследствии при обработке пашни не потребовалось дополнительное утяжеление.

vsemotobloki.com

как сделать своими руками, необходимые материалы и инструменты

С помощью мотоблока можно сделать много разнообразной работы, если в дополнение к агрегату имеется соответствующее навесное оборудование. Главная задача любого мотоблока — это обработка почвы: вспахивание, окучивание, возможно, посадка и выкапывание картофеля с определенным навесом. Вспашка требует грунтозацепов для культиватора. Это надежные помощники каждого владельца агрегата, а сделать грунтозацепы для мотоблока своими руками можно в течение нескольких часов. Грунтозацепы — довольно распространенное навесное оборудование, которое позволяет увеличить массу техники и обеспечить лучшее сцепление мотоблока с почвой.

Общая информация

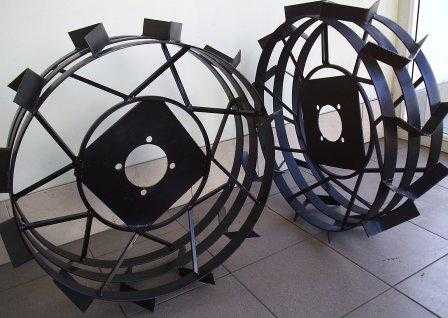

  • По конструкции данные приспособления представляют собой колеса с шипами. Сегодня есть множество разнообразных трансформаций устройств, и выбирать их следует грамотно. В большей степени качество работы определяет вес агрегата. Наиболее функциональные навесы можно повесить лишь на тяжелые мотоблоки или агрегаты среднего веса. Если качественный, агрегат не дает должного результата, нужно дополнительно приобрести к нему колеса с грунтозацепами.
  • Стандартные приспособления — это металлические колеса с шипами, вгрызающиеся в грунт и сцепляющие с ним мотоблок. Чтобы изготовить приспособления собственноручно, понадобится знать их устройство, в чем серьезно помогут чертежи и схемы. Потребуется определить диаметр навеса, выбрать материал изготовления, и, разумеется, подобрать необходимые инструменты. Первое, что понадобится, это сварочный аппарат и болгарка.
  • Первым делом определяемся с размером приспособлений. Их высота и ширина зависят от задач, с целью выполнения которых зацепы монтируются на мотоблок. Также нужно учесть требования к массе приспособлений, ведь колеса с ними одеваются для улучшения сцепки мотоблока с грунтом. Для этого нужны колеса солидного веса, чего может не хватать мотоблоку. Минимальный вес колес составляет 20 кг. При необходимости на зацепы грунта вешаются утяжелители. Это нужно для достижения лучших результатов, либо используется в том случае, когда вес не дотягивает до нормы.

Самостоятельное изготовление зацепов

  • Проще всего, пожалуй, сделать грунтозацепы из ненужных дисков от автомобильных колес. С помощью сварочного аппарата к дискам прикрепляется полуось, на которую затем надеваются подшипники. К автомобильным дискам привариваются квадратные металлические пластины, таким образом, чтоб они касались краями обода.
  • Потом пластины привинчиваются болтами к ободу. Дальше делаются зубья — стальные зацепы, которые будут входить в грунт. Для этой цели понадобится стальная пластина, к примеру, уголок, который разрезается болгаркой на части, а из этих частей свариваются такие же зубья, которые изготавливаются в заводских условиях. Полученные зацепы размещаются на обод колеса в 15 см друг от друга.
  • Самодельные зацепы могут быть сделаны из старого газового баллона. Из него вырезаются два диска для ободьев колес шириной 5−7см и высотой 30 см. Далее производятся те же операции, что и с автомобильными дисками.
  • Для улучшения работы колес с зацепами к каждому зацепу можно приварить еще один зуб сверху и удлинить зубья до 60 см. Делается ось: к одному ободу крепится металлическая пластина, на которой будет размещаться эта ось.
  • Грунтозацепы могут быть сделаны из любой заготовки круглой формы. Главное, правильно подобрать ширину и диаметр будущего колеса с зацепами. Размеры колеса определяются функционально, то есть исходя из целей использования на мотоблоке.

Для «Невы»

Мотоблок каждой марки имеет навесные опции, более других подходящие к его конструкции. Лучше, конечно, приобретать универсальный мотоблок, для которого подходят практически все навесы. Для «Невы» производятся колеса с грунтозацепами Ø 340×110 .

По конструкции данные грунтозацепы немного больше описанных нами самодельных. Нужно соблюдать инструкции, указанные выше, но выбрать ободья других размеров. Высота колеса для зацепа «Невы» должна составлять 340 мм, ширина самодельного приспособления — 110 мм.

Для «Кентавра»

Грунтозацепы для мотоблока этой марки отличаются лишь размерами. Выше были описаны размеры, на которые нужно было ориентироваться, переделывая старые колеса в грунтозацепы для «Невы». Та же схема используется для изготовления колес с зацепами больших размеров. Высота колеса выбирается 450 мм. Ширина колеса должна равняться 110 мм, как и для «Невы». Такие зацепы подойдут для мотоблока Кентавр 2060 и 2090 и агрегатов с аналогичными параметрами. Заводской вариант обойдется примерно в $30.

Для «Зубра»

Мотоблок этой марки представляет собой тяжелое профессиональное оборудование, и на него может быть установлено лучшее из имеющегося навесного оборудования. Чтоб «Зубр» отлично заходил в грунт, к нему нужны грунтозацепы. Стандартные приспособления, которые к нему подходят, имеют шину 200 мм и высоту 700 мм. Колеса такой ширины одеваются лишь на тяжелые мотоблоки и, кроме «Зубра» JRQ78 и 79, подходят также «Кентавру» 1070D, «Авроре» 101 и «Авроре» 81, Zirka LX1080D и 1090. В заводском исполнении расстояние между зацепами составляет 14,5 см. Втулка колес имеет диаметр 60 мм. На мотоблок одеваются с помощью дополнительной ступицы.

Описание и размеры зацепов

Тяжелые мотоблоки — наиболее пригодны для работы на тяжелых грунтах и, соответственно, зацепы с большей шириной и высотой больше подходят для сцепления агрегата с целиной или очень запущенным грунтом. Для работ высокой сложности на колеса крепят утяжелители.

Размеры зацепов варьируются в пределах 310−700мм высоты, и 100−200мм ширины. Мотоблоку «Салют» подойдут грунтозацепы 500×100 мм и 500×200 мм. Последние функциональны вместе с плугом. Такого же размера можно купить с песконасыпным утяжелителем, чтоб навесной плуг вспахивал почву глубже. Если имеются зацепы 500×200, утяжелитель можно сделать самому. Колеса с зацепами размером 700×130 мм на мотоблок надевают для работы с окучниками, плоскорезами и картофелекопателем.

Грунтозацепы к «Зубру»

Помимо описанных выше, к тяжелому мотоблоку Зубр JRQ78 и 79 свободно подойдут зацепы 700×100 мм. Ширина их меньше, и, кроме тяжелых, использоваться их можно с мотоблоками средней тяжести.

Зацепы к «Зубру» подойдут «Неве». Очень востребованы зацепы данного размера, как раз благодаря лучшей совместимости. Колеса 700×200 могут быть надеты лишь на тяжелые агрегаты, и предназначены они для обработки целины. Колеса 700×100 подойдут для средних потребностей фермера, их спокойно можно сохранить и закрепить на другом мотоблоке, когда имеющийся устареет, даже на более слабом по мощности. Грунтозацепы 700×100 обойдутся примерно в $70.

Простейшие зацепы

Для изготовления нужно следующее:

  • Лист стальной толщиной 4−5мм для дисков колесных.
  • Лист стальной толщиной 6−8мм для зацепов.
  • Сварочный аппарат.
  • Болгарка.
  • Сверлильный станок или мощная дрель.

Из листа более тонкого вырезаются два одинаковых диска. В центре проделывается отверстие для ступицы и крепления на шпильки колеса. По внешнему краю нарезаются пилообразные выступы 10-сантиметровой глубины. Из толстого листа вырезаются треугольные зацепы с обрезанными углами. Они привариваются строго перпендикулярно к пилообразным вырезам.

Несмотря на неказистость самодельные зацепы, изготовленные этим способом, имеют серьезное преимущество — достаточно тяжелые, чтобы обеспечить прочное сцепление даже с раскисшей или рыхлой поверхностью. О передвижении по грунтовке и речи быть не может, такие колеса предназначены лишь для работы в поле.

Другой экономный вариант — изготовление из стального круга Ø15мм. Может быть использован штурвал от задвижки на магистральном газопроводе, если найдется пара. Зацепы привариваются на внешний обод, в центре крепится ступица.

Для следующей конструкции понадобятся автомобильные диски. Такой вариант изготовления для самодельного мотоблока является оптимальным. При проектировании предусматриваются стандартные колесные ступицы от авто, и приобретается весь комплект из четырех колесных дисков. На одну пару устанавливаются шины, а вторая нужна для тяжелой почвы.

Берется стальной уголок 50−60 мм, режется на части, которые несколько шире дисков. Посередине одной стороны болгаркой выпиливается треугольный сектор 60°.

Уголок греется газовой горелкой и сгибается по вырезу. Место стыковки можно немного прихватить с помощью сварки, чтобы обеспечить дополнительную жесткость. Полученные заготовки привариваются на внешнюю сторону диска, выдерживается равное расстояние.

Сборка повторяется на втором диске, не забывайте об одинаковом расстоянии между уголками. Теперь можете быстро менять резиновые колеса на стальные зацепы, и проблем с посадочным местом не будет, ведь диски одинаковые.

Конструкция из колесных дисков может быть упрощена. Для этого срезается горизонтальная часть (обод), и навариваются стальные пластины. Данный вариант подходит для частой смены колес на ступице одного типа. Диски подбираются соответствующие.

Самодельные зацепы сложной конструкции

Простые в изготовлении грунтозацепы имеют характеристики, далекие от совершенства. Представим конструкцию, которая не уступает качеством заводским изделиям.

Нам понадобятся:

  • Стальной лист 4−5 мм для центрального диска.
  • Стальная полоса шириной 50 мм и толщиной 4−5мм для внешней опорной поверхности. Таких обручей будет шесть. Внешние кольца колесо делают прочнее и тяжелее.
  • Пластина стальная для зацепов толщиной 8−10мм.
  • Дуговой сварочный аппарат, дрель или сверлильный станок, болгарка.

Соединения делаются электросваркой, так как газовая горелка металл такой толщины не прогреет.

Так как диаметр и ширина зацепов больше посадочного места для штатных колес — оси удлиняются.

Предусматривается возможность регулировки колеи, что зависит от ширины рядов на поле. Перемещая колеса с зацепами, можно установить любую ширину и положение навесного оборудования. Каждое колесо весит не меньше 10 кг, а значит, обеспечивается прочное сцепление с грунтом.

Такие колеса — это не приспособлениями для рыхления или вспашки, хотя присутствует определенная обработка почвы. В качестве рыхлящей фрезы использовать их не получится, поскольку нужна независимая точка опоры. Если утяжелять зацепы не требуется, конструкцию можно сделать более легкой и ажурной. Эти колеса хорошо показывают себя на «легких», предварительно разрыхленных почвах. Диски малого диаметра, обод держится на ажурной конструкции со спицами из профилированного стального листа. Для зацепов толщина стали должна быть не больше 8 мм. Каждое колесо не тяжелее 7 кг.

Комбинированная конструкция

Если техника самодельная, а почва не слишком сложная, колеса должны быть соответствующими. Можно изготовить зацепы, используя протекторы от трактора.

Берем половинки колесных дисков от автомобиля «Жигули». Выбираем шины с хорошим протектором от трактора. Боковины обрезаем, получаем резиновое замкнутое кольцо с хорошим протектором. Половинки от колесных дисков размыкаем и после закладки шины прочно скручиваем. С такими грунтозацепами получится передвигаться по грунтовой укатанной дороге без опасений взрыхлить ее. На мягкой почве вспаханного поля колеса не подведут, однако тяговое усилие будет меньшим, чем в случае с металлическим вариантом.

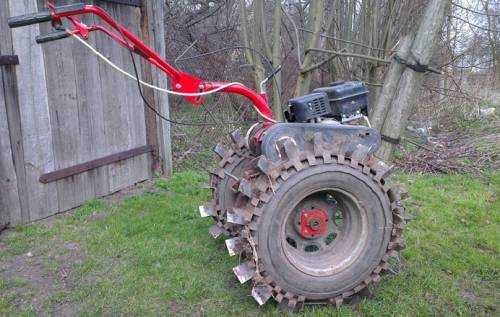

Если нужно, чтоб не только колеса были цепкими, но и дополнительно взрыхлить почву в колее, изготавливаются зацепы ножевого типа. Можно создать самодельный обод для их крепления или приварить их к колесным дискам. Единственный недостаток ножевой конструкции в том, что она не позволяет передвигать мотоблок обычным способом.

При весеннем рыхлении вместе с традиционными насадками ширина обрабатываемого за проход грунта увеличится в два раза, что сэкономит много времени.

tokar.guru

Как сделать грунтозацепы для мотоблока своими руками

Если у вас есть важное навесное оборудование на мотоблок, то оно может дать положительные результаты при работе. Основной целью любого мотоблока считается переработка почвы. Именно из-за этого владельцам этой техники нужно обязательно знать, как создать грунтозацеп своими руками.

Мотоблок может довольно многое при условии, что у вас есть для него подходящее навесное оборудование. Важная функция прибора каждого уровня — обработка почвы. Это значит, что он должен уметь вспахать землю, окучить, возможно, сажать и выкапывать картошку при специальном навесе.

Содержание материала

Также рекомендуем прочитать:

Для чего необходим грунторез

Конечно, чаще всего качество работы будет зависеть от тяжести аппарата. Все самые лучшие навесы вы можете повесить лишь на тяжелые мотоблоки и приборы со средней тяжестью. Но тяжесть и профессиональность агрегата — это далеко не все. Если у вас отличный мотоблок, а ожидаемого результата вы не получили, значит, нужно купить колеса с грунтозацепами к устройству или противовес, чтобы утяжелить все сильнее. Можете приобрести, а можете изготовить грунтозацепы для мотоблока самостоятельно. Все будет зависеть от размера кошелька, сил и умелых рук.

Классические грунтозацепы для мотоблока представляют собой колеса из металла с шипами, которые погружаются в землю и соединяют мотоблок с почвой.

Главная функция устройства

Конечно, главной характеристикой такого устройства, которая помогает ему быть более крепким и прочным, считается его тяжесть.

  • Чтобы повесить довольно тяжелые рабочие навесы, надо, чтобы мотоблок был очень крупный и надежный. Но это еще не самое важное. Чтобы он мог свободно двигаться по рыхловатой земле, для этого необходимо либо приобрести, либо сделать грунтозацепы для агрегата своими руками.
  • Чаще всего грунтозацепы — это колеса из металла с определенным количеством шипов. Именно они помогают мотоблоку спокойно двигаться в любых условиях.
  • Что же необходимо, чтобы создать самодельный прибор? Вначале вы должны отыскать чертеж или схему. Их наличие поможет сильно упростить работу. После этого определите диаметр навеса, подберите нужный материал и все важные инструменты. Перед изготовлением также подумайте об их габаритах, которые должны полностью зависеть от тех целей, что вы ставите перед устройством. Помимо этого, запомните, что для стабильного сцепления с грунтозацепом колесо должно быть весом не менее 20 кг.

Схема изготовления устройств для автомобиля

  • Чтобы ваш самостоятельно созданный грунтозацеп был простым и недорогим, можете взять пару старых дисков из колес от автомобильной машины.
  • К ним стоит присоединить при помощи сварочного агрегата полуось, к которой потом будут закрепляться подшипники. Также к дискам необходимо будет приварить специальные пластинки металлические. Они должны обязательно коснуться обода, к нему их нужно привинтить при помощи болтов.
  • Теперь пришла очередь делать специальные зубья и ступицы, которые будут погружаться в землю. Для изготовления их можно применять простую металлическую пластину, которую стоит создать в виде зубцов болгаркой. Разложите выбранные зацепы по ободу на расстоянии около 15 сантиметров друг от друга.

Второй способ изготовления грунтозацепов

Чтобы создать отличный прибор своими руками, можно применить еще один метод. Вам потребуется для работы треугольный газовый баллон. Из него можно вырезать два диска, которые будут выполнять функцию ободов. Ширина их должна быть где-то семь сантиметров, а высота — тридцать сантиметров. Потом необходимо сделать то же, что было описано ранее в первом методе.

Если вам нужно, чтобы грунтозацепы для культиватора, созданные своими руками, были немного устойчивее, то можете вспомогательно приварить еще один зубец сверху, а другие сделать длиннее (до 60 сантиметров).

Габариты агрегатов

Здесь все будет зависеть от того, насколько тяжелый агрегат. Помните, что тяжелые устройства, сейчас довольно популярны, ведь на них можно работать на разном грунте. Часто приобретают такие, которые считаются широкими и более высокими. Получается, что для них создать грунтозацеп своими руками труднее. Габариты могут меняться от 310 мм до 700 мм (высота), от 100 мм до 200 мм (ширина). Также тут стоит посмотреть на модель мотоблока.

Создаем самодельные устройства из стареньких дисков

Если у вас уже был похожий аппарат, но вы решили купить себе более новую модель, не спешите выбрасывать старый мотоблок. Его запчасти можно применять для того, чтобы улучшить свою покупку. В частности, для улучшения отлично подходят колесные диски, на которые можно повесить грунтозацепы.

Ну и последнее, помните, что самые лучшие грунтозацепы на мотоблок «Нева» и МТЗ — это агрегаты с названием «краб».

101sovet.guru

Грунтозацепы для мотоблока Нева: мастерим сами

Приобретая мотоблок, хочется, чтобы он не только качественно обрабатывал почву, но и был многофункционален. С этой целью его обладатели активно пользуются разными видами навесного оборудования, что гораздо увеличивает спектр возможных работ. Сегодня мы поговорим о важном навесном креплении – грунтозацепах. При выборе данного оборудования стоит быть предельно внимательным. Ведь помимо универсальных моделей есть и специальные, которые подходят для того или иного мотоблока. Также есть еще возможность создать грунтозацеп своими руками. Обо всем этом мы вам сейчас детально расскажем.

Какие функции выполняет данное оборудование:

  • Предназначен для дополнительной обработки земли.
  • Благодаря своему весу, служит дополнительным утяжелением для мотоблока, что способствует его лучшей устойчивости и позволяет прикрепить разное навесное оборудование.
  • Улучшает качество сцепки с почвой.
  • Он облегчает подъем груженного мотоблока на гору по мягкой почве.

Оборудование для мотоблока МБ-2 и МБ-1

Грунтозацепы – это тип навесного оборудования для мотоблоков в виде металлических колес с изогнутыми пластинами. Их установка на агрегат позволяет увеличить сцепление привода с почвой. Они бывают разных форм и видов, соответственно модели мотоблока. Также очень важно правильно установить данное оборудование. Конструкция ни в коем случае не должна прикасаться к самому агрегату, а изгибы пластин должны смотреть в сторону езды мотоблока. Иногда на грунтозацепы еще дополнительно устанавливают утяжелители для большего эффекта сцепки с грунтом.

Для данной модели агрегата подходят колеса КМС. Каждое такое колесо весом в 12 кг с диаметром в 460 мм и шириной 215 мм. Есть еще и колеса КУМ, которые отлично подойдут для окучивания земли. Вес одного такого колеса составляет 15 кг.

Как сделать грунтозацеп несколькими способами на мотоблок Нева своими руками?

Несмотря на то, что создание грунтозацепов одна из самых простых конструкций, тем ни менее нужно знать, как обращаться со сваркой, уметь работать со схемами и прочее. Так что если вы не обладаете такими специальными навыками, то лучше приобретайте готовое оборудование в магазине.

Итак, что нам понадобится для начала работы:

  • Чертеж и схема конструкции.
  • Материал.
  • Инструменты: сварка и болгарка.
  • Определить диаметр навеса.

Есть несколько способов, как самостоятельно создать грунтозацепы для разных моделей мотоблоков Нева (МБ-1, МБ-2 и другие):

  1. С помощью автомобильных дисков.
  2. Используя отработанный газовый баллон.

Очень часто при выполнении особо трудоемких работ к грунтозацепам крепят утяжелители. Они обеспечивают более плотную сцепку с почвой.

Способ 1: создаем навес на основе автомобильных дисков.

  1. Берем диски и привариваем к ним металлическую полуось, на которую позже закрепим пластины.
  2. С помощью стальной пластины изготавливаем зубья.
  3. Крепим зубья по ободу с расстоянием в 15-17 см.

Способ 2: на основе отработанного газового баллона.

  1. Вырезаем из баллона 2 диска шириной 6 – 10 см и высотой в 30 см, они же будут ободами.
  2. Устанавливаем на полученные ободы металлические пластины.
  3. Прикрепляем к пластине зубья (они должны быть не меньше 15 см).

В принципе это не единственные способы для создания такого навеса. Данное оборудование можно сделать абсолютно из любого металла округлой формы. Важно просто подобрать правильную ширину и диаметр, придерживаться схемы, и уметь пользоваться сваркой и болгаркой.

Благодаря такому навесному оборудованию ваш мотоблок станет полноценной сельскохозяйственной машиной. Он будет еще более эффективно справляться работами на участках, в разы увеличит его проходимость и функциональность. Мотоагрегат с таким оборудованием облегчит ваш труд на участках и порадует качественно проделанной работой.

sadovij-pomoshnik.ru

Как сделать грунтозацепы для мотоблока



Для просмотра других фото кликайте по картинкам

Открыть фотографию Накладки на колеса: грунтозацепы для мотоблока в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.8/4

Чаще всего вместе с этим материалом по теме

«На резиновые колеса мотоблока»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Колеса, грунтозацепы и тормоза» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Фото самодельных мотоблоков» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
как сделать, колеса, грунтозацепы, инструкции.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Грунтозацепы для резиновых колес мотоблока» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «грунтозацепы, для мотоблока, как сделать, своими руками, на резиновых колесах, изготовление, инструкция, обод с грунтозацепами» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 8485 | Размеры фото: 692px на 440px; 212.5 Kb

Дата добавления: | Последние изменения:
Автор: Агафон

motoblok.populjarno.com

Лучшие грунтозацепы для мотоблока



Для просмотра других фото кликайте по картинкам

Открыть фотографию Какие грунтозацепы лучше для мотоблока в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 5.0/1

Чаще всего вместе с этим материалом по теме

«Устройство колеса на трех ободах»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Как сделать грунтозацепы по чертежам» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Чертежи узлов и деталей мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
колеса, грунтозацепы, преимущества, схемы.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Конструкция трехободного колеса с грунтозацепами» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «грунтозацепы для мотоблока, какие лучше, трехободное колесо, конструкция, устройство, стрелкообразные» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 3477 | Размеры фото: 1500px на 1028px; 290.9 Kb

Дата добавления: | Последние изменения:
Автор: Агафон

motoblok.populjarno.com

Грунтозацепы для мотоблока своими руками

Современные агрегаты, применяемые в хозяйстве во время выполнения работ на приусадебных участках, облегчают человеческий труд. Одним из самых главных помощников огородников является такой агрегат, как мотоблок. Однако без специальных насадок данный агрегат совершенно бесполезен. Ведь автономный механизм помогает рыхлить почву, копать, а также собирать урожай, добывая его из земли, например, копать картофель.

Если мотоблок обеспечен качественным навесным комплектом, то можно не сомневаться в его надежности, долговечности и прочности. Но когда имеется только один механизм, можно самостоятельно соорудить для него необходимые детали и комплекты навесных элементов, таких как грунтозацепы.

Грунтозацеп – это до воли мощная и прочная деталь, способствующая обрабатывать эффективно почву. Поскольку почва очень прочная и в сыром виде тяжелая, то и грунтозацеп должен быть прочным и тяжелым, а тяжелый элемент можно надеть лишь на мощную и габаритную технику.

По своей сути грунтозацепы – это металлические колеса с шипами. Именно шипы позволяют двигаться мотоблоку в любую погоду по огородному участку, не погружаясь в почву, оставаясь на плаву.

Для выполнения грунтозацепов самостоятельно потребуется специальный чертеж или так называемая схема. Все продуманные размеры и детали отмечаются на чертеже и продумываются материалы, из которых и будет создаваться необходимая детальная конструкция.
Грунтозацепы можно соорудить с помощью применения различных материалов.

Способ первый

Для выполнения необходимых деталей подойдут старые диски автомобильных колес. К дискам приваривается полуось и крепится подшипник, а зубья можно выполнить из обычной металлической пластины, аккуратно вырезав их болгаркой.

Способ второй

Материалом для изготовления грунтозацепов является обычный пустой газовый баллон. Из его основания вырезается два диска высотой в тридцать сантиметров и шириной семь сантиметров. Зубья также выполняются из металлических пластин методов вырезания и приваривания к основанию колеса на расстоянии сантиметров пятнадцать.

Высота грунтозацепных пластин зависит от желаемого конечного результата и вида рыхления или копания почвы.
В качестве подсобного материала для создания элементов на новый мотоблок может послужить старая вышедшая из строя модель агрегата.
Чем больше и тяжелее мотоблок, тем больше делаются по размерным характеристикам грунтозацепы.

Результат работы своими руками всегда впечатляет, ведь если делать все с душой, то и работа спорится быстро. Главное немного смекалки и задора, а все остальное прилагается во время работы.

Трудности самостоятельного изготовления элементов для мотоблока могут возникать при первых попытках, когда же результат удастся, то вашей фантазии не будет предела. Как показывает многолетняя практика, опытные дачники и огородники применяют в хозяйстве только самостоятельно сконструированные агрегаты, эффективность которых проверена годами опыта.

Современные технологические решения, к сожалению, не показывают на практике своего рекламного свойственного порыва во время выполнения работ на почве. Зачастую подвержены перегрузкам и выходу из строя. Тогда как самостоятельно сконструированные приспособления четко подогнаны по параметрам выдержки определенных нагрузок и не подводят огородников в самые необходимые моменты выполнения посевных и уборочных работ.
Только профессиональный огородник может по достоинству оценить и эффективно применять плоды своей неограниченной фантазии.

www.vsedelkin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
