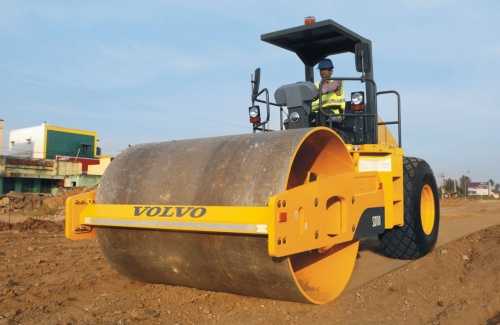

Грунтовый вибрационный каток для уплотнения грунта

Машины для уплотнения грунтов очень широко распространены в гражданском и дорожном строительстве, используются при укладке трубопроводов, рекультивационных работах, возведении спортивных площадок, обустройстве парковых зон. Грунтовый вибрационный каток отличается от большинства строительных машин узкой специализацией – он эффективно выполняет одну основную операцию – уплотнение грунтовых или насыпных оснований.

Но в последнее время многие производители, выпускающие катки для уплотнения грунта, применяют ряд усовершенствований, направленных на повышение универсальности машины, например, устанавливают съемные бульдозерные отвалы. Это расширяет диапазон выполняемых работ и повышает рентабельность машины.

Особенности типовых конструкций грунтовых катков


Несмотря на значительное количество моделей, вибрационный грунтовый каток, в большинстве случаев, имеет одну принципиальную схему. Главными частями машины являются:
  • двигатель
  • ходовая часть на пневмоходу (как правило – задняя)
  • гидравлическая трансмиссия
  • рулевое управление
  • рабочий валец
  • гидравлическая система вибратора
  • кабина управления

На грунтовых вибрационных катках устанавливаются дизельные двигатели с водяным охлаждением. Диапазон мощностей моторов очень широк, как и различие в «весовых категориях» машин. Вес грунтовых катков находится в пределах 5 – 30 тонн. Естественно, различается и их производительность. Но в большинстве случаев эффективность применения машины зависит не напрямую только от веса механизма. Очень большое значение имеет способность вибрационной системы работать с различными типами грунтов.
Схема построения вибрационных грунтовых катков довольно традиционна. Двигатель и кабина управления находится в задней части машины, монтируемой на пневматическом ходу. Колеса устанавливаются широкие и прочные. В некоторых случаях они исполняют роль дополнительных уплотнителей. Их ширина подбирается так, чтобы не образовалось колеи даже при работе на грунтах довольно высокой влажности.

Валец устанавливается на специальной раме в передней части машины. Секции катка соединены между собой с помощью поворотной системы, основанием которой является вертикальный шкворень, выполняющий роль поворотной оси. Гидравлические цилиндры поворотного механизма поворачивают не только заднюю часть на пневмоколесах, но, частично, и раму с вальцем. Угол поворота моторной части достигает 30 – 35˚ градусов, а рабочего органа – около 11˚. Такой принцип шарнирного сочленения позволяет массивной машине маневрировать в достаточно больших пределах и трамбовать грунтовое основание даже в относительно труднодоступных местах.


Высокая маневренность требуется при работе на ограниченных площадях и на дорогах, изобилующих большим числом поворотов. Грунтовые вибрационные катки оборудуются гидравлической трансмиссией с приводом на задние колеса и рабочий валец. Синхронизация движения обеих частей имеет очень большое значение для эффективной работы – должна исключаться пробуксовка и скольжение вальца.

Конструкция рабочих барабанов катка


Валец грунтового катка представляет собой массивный цилиндр, на который приходится более 50% общего веса машины. Действуя на грунт большим весом, каток уменьшает расстояния между частицами грунтового основания и повышает его удельную плотность. Уплотнение грунта вибрационными катками значительно эффективнее, чем просто прокаткой барабана поверхностью грунта. Виброустановка уменьшает необходимость повторных проходов машины и повышает эффективность работы в несколько раз.

Гидравлическая вибросистема, которой оборудуется грунтовый вибрационный каток, приводится в действие от мощных насосов, напрямую соединенных с двигателем машины. Частота колебаний вальца составляет от 24 до 48 Герц (Гц). 1 Герц – одно колебание в секунду. Кроме частоты, работа вибросистемы определяется амплитудой отклонения барабана. Современные катки оборудуются специальными механизмами, позволяющими изменять амплитуду колебаний. Наиболее распространены два режима работы – отклонение 0,6- 1 мм и 1,35 – 2,2 мм.

Многие модели известных брендов имеют возможность регулирования частоты и амплитуды одновременно. Это необходимо при работе на грунтах различного состава, вязкости, плотности и влажности. Например, при первоначальной обработке основания используется проход с максимальной амплитудой и минимальной частотой. Такая операция обеспечивает уплотнение нижних слоев грунта и создание надлежащего основания для последующей обработки.


Дальнейшее увеличение частоты колебаний позволяет эффективно уплотнять слои, более близкие к поверхности. Вариативность использования вибровальцев позволяет применять грунтовые катки в самых разнообразных условиях на грунтах песчаного, глинистого или суглинистого типа. Очень эффективны эти машины для подготовки оснований из песчано-гравийных смесей, даже со скальными вкраплениями. Многие из машин оборудуются специальными вальцами с рельефной поверхностью цилиндра, так называемые кулачковые. Специальные металлические выступы на барабане не только уплотняют грунты, но и дробят крупные части.

После прохода машины с кулачковым барабаном, требуется проход катка с гладким вальцем. Верхняя часть подготавливаемого основания должна быть ровной и равномерно утрамбованной.

Наиболее известными производителями катков являются Bomag , Hamm / Wirtgen group и Vibromax (Германия), Stavostroy (Словакия), Dynapac (Швеция), Caterpillar и Ingersoll-Rand (США). Немало моделей производится в России, например, компанией ЧТЗ-Уралтрак. На рынок вышли и китайские катки довольно приемлемого качества, но гораздо дешевле европейских и американских.

Практически все новые модели характеризуются повышенным комфортом оператора – кабины утеплены, защищены от шума и вибрации, очень эргономичны и безопасны. Также большинство машин комплектуется сменным рабочим оборудованием.


stroy-plys.ru

Особенности уплотнения грунтов вибрационными катками – Основные средства

Для начала немного теории. Как известно, грунт – это многокомпонентная и многообразная геологическая система, включающая горные породы, почвы, техногенные образования и т. д. В отличие от асфальтобетонных смесей, которые имеют более или менее стабильные компоненты, состав грунтов может быть очень разным.

Единой системы классификации грунтов в мире не существует. В России действует ГОСТ 25100–2011, в котором грунты подразделяются на три основных класса: скальные, дисперсные и мерзлые. Каждый класс включает множество типов и десятки подвидов. Там же приводятся основные показатели свойств грунтов и их разновидности. В США для целей дорожного строительства применяется система, разработанная Американской ассоциацией служащих государственных автодорог и транспорта (AASHTO). Группы и подгруппы в ней объединены в две основные категории: зернистые и пылевато-глинистые материалы. Французская система классификации делит грунты на классы и подклассы на основе механических свойств, включая гранулометрический состав и пластичность. Основное влияние на свойства большинства грунтов оказывает количество содержащейся в них влаги. В практических целях важно знать, как реагирует грунт на действие внешних сил. Для этой цели профессионалы выделяют связные, полусвязные и несвязные грунты.

При строительстве дорожных оснований уплотнение грунта играет важнейшую роль. От качества работ по уплотнению зависит способность конструкции дорожной одежды сохранять прочность в течение всего срока службы. В грунтах, обладающих низкой плотностью, под воздействием транспортных нагрузок накапливаются остаточные деформации и возникают просадки, что со временем приводит к нарушению ровности проезжей части дорог. Чем плотнее грунт, тем меньше вероятность морозного пучения из-за изменения влажности грунта под воздействием осадков. То же самое касается и строительных объектов. Если на стадии строительства не удается обеспечить качественное уплотнение, расходы на ремонт за время эксплуатации объекта могут превысить первоначальные расходы на его сооружение. По сути своей, процесс уплотнения состоит в вытеснении воздуха из пор грунта, отжатия свободной воды и уменьшения слоя связанной воды, что достигается механическим воздействием уплотняющей техники. Для каждого вида грунта существует своя оптимальная влажность, при которой можно достичь максимальной степени уплотнения. Для песчаных грунтов оптимальная влажность составляет 4–12%, а для глинистых – 9–22%.

Вибрационное уплотнение грунтов – это очень сложный процесс. Общее уплотняющее усилие находится под влиянием более чем 30-ти факторов. Необходимо учитывать такие характеристики грунта, как размер и твердость частиц, текстура, начальная плотность, содержание влаги, толщина слоя, степень уплотнения подстилающего слоя. Конструкция катка также важна для динамики уплотнения. Влияние оказывают размер рамы, рабочий вес, колесная база, распределение массы на передний и задний вальцы. Производители должны также правильно подобрать диаметр и ширину вальца, амортизаторы, массу эксцентриков и их расположение относительно оси вальца. Оператору во время работы необходимо контролировать амплитуду, частоту и скорость движения катка. Использование систем автоматического регулирования скорости для обеспечения баланса между скоростью и частотой может помочь в достижении равномерного уплотнения. Цель вибрационного уплотнения состоит в том, чтобы обеспечить максимальное действие сил на материал. Это возможно при условии, что все составляющие «работают» с полной отдачей.

При вибрационном уплотнении достигаются более высокая плотность и больший глубинный эффект, чем при статическом уплотнении, а заданное уплотнение достигается за меньшее число проходов. При работе виброкатка грунт уплотняется неравномерно – степень уплотнения изменяется в зависимости от глубины. Обычно прилегающий к поверхности грунт уплотняется в меньшей степени, средний слой имеет максимальную степень уплотнения, а грунт, лежащий ниже, также уплотняется меньше. Путем изменения рабочих параметров можно изменять глубину зоны максимального уплотнения, но все равно грунт будет уплотняться не в равной степени. Для уплотнения связных глинистых грунтов применяются вальцы с кулачками прямоугольной или овальной формы. Чтобы использовать кулачки только по необходимости (на каменных грунтах они не нужны), на гладкий валец надевается кулачковый бандаж, монтаж которого можно провести в полевых условиях – он займет не более двух часов.

Процедура определения значения коэффициента уплотнения грунта, с помощью которого происходит контроль качества работ, занимает до двух суток, а результаты носят точечный характер. Поэтому в реальной ситуации, в условиях дефицита времени, выполнение работ по уплотнению происходит зачастую с применением другого метода – метода проб и ошибок. Машинисты катков полагаются на свой опыт и субъективные ощущения, чтобы понять, достаточно или недостаточно уплотнен грунт. Критерий отсутствия следа и волны перед вальцом при контрольном проходе катка также не всегда позволяет получить объективную картину. Кроме того, связь между модулями упругости материалов слоев при проектировании и значениями коэффициентов уплотнения при строительстве отсутствует. В итоге заказчик не имеет возможности проконтролировать соблюдение заложенных требований, а при работе на каменной отсыпке вообще не может определить, насколько она уплотнена.

Установленные на современные катки электронные системы измерения в корне меняют эту ситуацию. Они в реальном времени снабжают операторов данными о степени уплотнения. Такая система может предупредить о наличии под землей скрытых объектов, способных повлиять на качество уплотнения. При наличии на катке системы глобальной навигации (ГЛОНАСС, GPS) можно также получить карту распределения плотности по всему участку, что дает возможность провести не точечный, а сплошной контроль качества уплотнения каждого слоя.

Рассмотрим некоторые модели катков, которые обладают всеми возможностями для качественного уплотнения грунта.

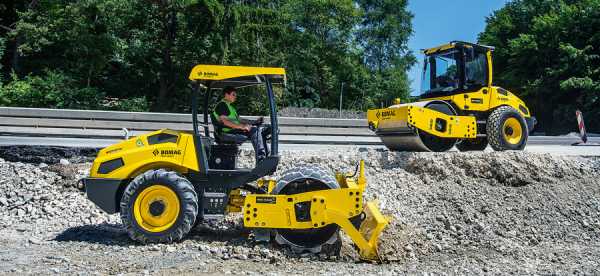

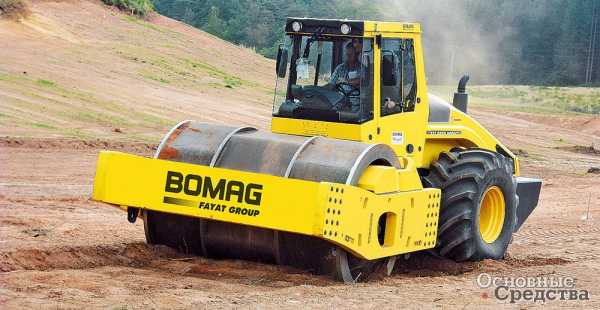

Немецкая компания Bomag не нуждается в представлении. Линейка этого производителя включает около шестидесяти моделей самоходных грунтовых виброкатков. Нечасто производители включают в свои линейки грунтовые катки массой 3–5 т. У Bomag такие машины есть. Суперкомпактный дизайн позволяет использовать грунтовые катки BW 124 и BW 145 на небольших строительных площадках, где особенно важными являются высокая маневренность и мобильность. Несмотря на небольшие размеры катки обладают хорошими рабочими характеристиками. В машины заложена способность преодолевать крутые подъемы, что позволяет использовать их на рельефных поверхностях. Высокая сила тяги позволяет дополнительно оборудовать их специальным отвалом, с помощью которого грунт равномерно распределяется по поверхности. Помимо стандартных функций поднятия и опускания отвал может поворачиваться и наклоняться под определенным углом. Поднятие и опускание отвала осуществляется с помощью ножной педали, поворот и наклон – посредством ручного рычага.

Для средних и крупных объектов подойдут машины BW 211, BW 212, BW 213 и BW 215 массой 10–15 т. Их герметичный корпус предохраняет рабочие узлы и агрегаты от повреждений и образования загрязнений. Четырехступенчатые топливные фильтры не допускают попадания в двигатель неочищенного топлива. Катки оборудованы системой Bomag Evib Meter (BEM), которая обеспечивает непрерывное определение и отображение значения динамической жесткости грунта Evib (МН/м2) и информируют оператора о данном параметре. Более высокое значение Evib означает более высокий параметр жесткости грунта и соответственно более качественное уплотнение. Система состоит из двух акселерометров, контроллера и дисплея. При достижении максимального уровня уплотнения оператор оповещается специальным значком на дисплее.

Bomag BW 332 (масса 33 т, ширина уплотняемой полосы 2,4 м) с полигональным вальцом – самый мощный не только в линейке, но и в мире. Толщина эффективного уплотнения у него доходит до 4 м. Полигональный валец представляет собой три аксиально смежных восьмиугольных элемента равной ширины, которые расположены в шахматном порядке. По бокам приварены два кольца, которые облегчают движение катка по твердой поверхности и предотвращают его заваливание, в случае когда средний элемент попадает на острую грань. Особенность уплотняющего эффекта при работе полигонального вальца заключается в постоянном изменении направления действующих сил благодаря его специфической форме. Регулировка амплитуды производится с помощью системы Variocontrol бесступенчато от 0 до 3,3 мм при частоте 26 Гц.

Широкая линейка грунтовых катков Hamm новой серии 3000 (включает около сорока моделей) выпускается с единой кабиной для всех машин массой от 5 до 25 т и обеспечивает возможность подбора машины для любых задач. Сиденье с подлокотниками и двумя джойстиками превращает процесс управления катком в увлекательное занятие. Панель приборов очень информативна и отображает обороты двигателя, уровень топлива, температуру и уровень масла гидравлики, уровень охлаждающей жидкости, давление масла в двигателе, состояние воздушного фильтра, частоту, скорость движения, работу системы орошения и, конечно, циферблат системы контроля уплотнения HCM. Грунтовые катки с технологией VIO совмещают в одном вальце системы вибрации и осцилляции. При этом оператор вручную может выбрать предпочтительный тип уплотнения даже во время движения катка. Наиболее часто применяют подобные катки в городских условиях, вблизи зданий, в сложных условиях на песчаных грунтах. Система микропроцессорного управления Hammtronic оптимизирует функции машины и обеспечивает экономичное использование ее ресурсов. Работа системы незаметна со стороны, но при этом она значительно увеличивает производительность, снижает потребление дизельного топлива на 30–50% и в то же время продлевает жизненный цикл машины. Hammtronic управляет приводом хода, предотвращая проскальзывание колес, и дает возможность преодолевать подъем до 70%. Система вибрации и скорость движения катка регулируются электронной системой управления оборотами двигателя для улучшения результатов уплотнения и меньшего расхода топлива. Параметры выводятся на дисплей оператора. Специально разработанный трехточечный шарнир обеспечивает курсовую устойчивость и комфорт при вождении.

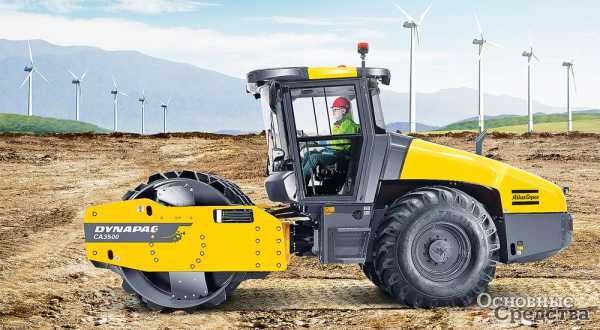

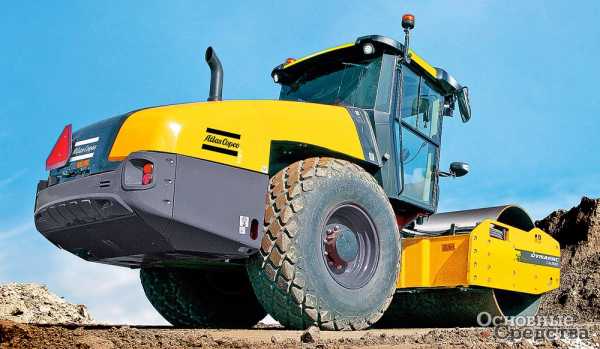

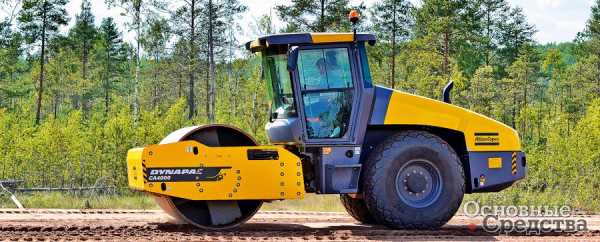

Пятое поколение грунтовых катков Atlas Copco (Dynapac) включает около двадцати моделей и отличается повышенным вниманием к рабочему месту оператора. Гнутая форма стекол кабины обеспечивает снижение шума. Кабина катка очень просторна внутри, а рабочее место, наоборот, предельно компактно. Кресло с подлокотниками совмещено с рукояткой хода и кнопочными переключателями. Весь модуль управления с рулевой колонкой и сиденьем оператора свободно вращается внутри кабины на 180°, что полезно при движении задним ходом. Обзор из кабины позволяет оператору видеть любой предмет выше 1 м на расстоянии не более 1 м от катка. Плотномер с функцией активного управления системой вибрации автоматически уменьшает амплитуду, когда степень уплотнения близка к заданной, а при достижении полного уплотнения отключает вибратор и посылает сигнал на дисплей. Таким образом, предотвращается «двойной отскок» или пере­уплотнение, которые могут привести к разрушению машины.

Работа системы оптимизации уплотнения Atlas Copco (Dynapac) основана на показаниях датчика жесткости грунта, который установлен на вальце. Сигнал от датчика идет на процессор, который регулирует амплитуду вверх или вниз в зависимости от состояния уплотняемой поверхности. Система CompBase позволяет правильно подобрать машины и составить технологическую карту работ по уплотнению. При пробуксовке катка оператор может изменять скорость движения буксующего модуля (вальца или заднего моста). При выборе в качестве опции системы с автоматической блокировкой дифференциала при пробуксовке подключается электронная система межмостовой блокировки. За счет увеличения массы переднего модуля (у современных машин она может составлять до двух третей от общей массы катка) повышается уплотняющий потенциал машины. Валец катков Atlas Copco (Dynapac) изготавливается из износостойкой стали большой толщины. В зависимости от модели грунтовые катки Atlas Copco (Dynapac) создают линейную нагрузку от 25 и до 65 кг/см. Такие параметры в комбинации с высоким значением амплитуды, составляющей от 1,8 до 2,1 мм, позволяют добиться уплотнения каменной отсыпки на глубине до 2 м.

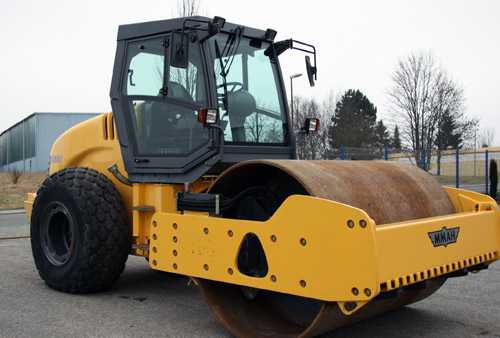

Серия ASC от Ammann состоит из семи машин массой от 5 до 25 т. На первом месте, как и у других производителей, стоит комфорт оператора. Через зад­нее стекло кабины открывается широкий обзор благодаря низкому капоту. Такая конфигурация стала возможной с применением конструкции без заднего моста. Задние колеса приводятся в действие с помощью двух гидромоторов, размещение которых позволяет опустить двигатель. Таким образом, центр тяжести также смещается вниз. Система измерения и контроля ACE автоматически бесступенчато регулирует амплитуду и частоту в соответствии с характером грунта. По мере уплотнения уменьшается амплитуда и увеличивается частота. Заранее установленные рабочие скорости обеспечивают оптимальное соотношение с частотой вибрации. Передний и зад­ний модули катка статически и динамически сбалансированы. Технику Ammann можно приобрести в компании «Универсал-Спецтехника» (Москва), которая имеет 40 филиалов по всей России.

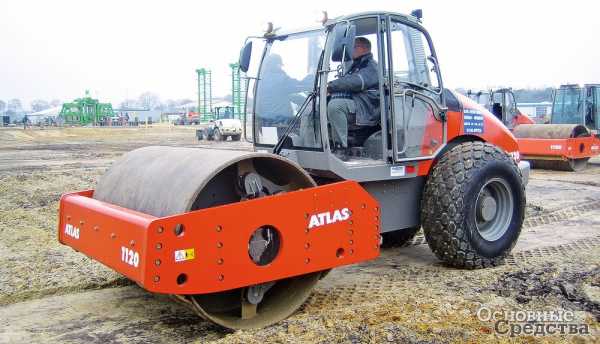

Катки для уплотнения грунта Atlas Weycor включают пять моделей массой от 7100 до 13 800 кг и отличаются просторной кабиной ROPS с панорамным обзором и низкой посадкой для снижения общей высоты машины. Управление производится одним джойстиком с пятью кнопками для маневрирования, изменения направления движения и управления виброузлом. Кабина установлена на специальных подшипниках, которые гасят вибрацию. Особая форма стекол способствует снижению уровня шума, а заднее стекло оборудовано еще и подогревом. Активация функции ECO Speed обеспечивает уплотняющее действие вальца одновременно с понижением расхода топлива. Гидравлическая система при этом работает в обычном режиме, а обороты двигателя понижаются.

В стандартную комплектацию входит задний мост с автоматической блокировкой дифференциала, 4-ступенчатый гидростатический привод, который автоматически обеспечивает максимальное непрерывное тяговое усилие на различных типах грунтов, и отопитель кабины. Режим сверхмодуляции гидромотора хода позволяет преодолевать уклон до 48%. В качестве опций производитель предлагает кондиционер, кулачковый бандаж, плотномер с дисплеем или выводом на принтер. Датчик ускорения плотномера устанавливается на недемпфированной части вальца. Вся информация наглядно отображается на съемном жидкокристаллическом дисплее, который можно при необходимости переносить на соседние машины. Датчик фиксирует колебания вальца, на основании которых рассчитывается величина текущего относительного уплотнения. Таким образом, оператор постоянно обладает информацией о степени уплотнения, амплитуде, частоте и скорости. Одновременно устройство отображает среднюю величину уплотнения, увеличение степени уплотнения после каждого прохода, кривую уплотнения текущего прохода и точку нахождения машины на уплотняемом участке. В России авторизированным дистрибьютором Atlas Weyhausen GmbH, которая производит данную продукцию, является ООО «ДСТ-Маркет» (Москва).

В последние годы растет импорт в Россию китайских грунтовых катков массой до 14 т. В основном это катки с механической коробкой передач и непривод­ным вальцом. Такие машины достаточно эффективны на сухих и малосвязных грунтах, для которых они и создавались, но их использование на влажных связных материалах может вызывать значительную пробуксовку зад­него модуля. В силу конструктивных особенностей ни ручная, ни автоматическая блокировка дифференциала на них не предусмотрена, а механическая передача не выдерживает повышенных нагрузок, возникающих при пробуксовке, и шестерни бортового редуктора быстро разрушаются.

К чести китайской компании XGMA (эксклюзивный дистрибьютор в России – «НТК Форклифт», Москва), в Россию под этой маркой поставляются полноценные машины с полным приводом для уплотнения грунта – семь моделей массой от 10 до 20 т. Они комплектуются двигателями Dongfeng Cummins с турбонаддувом, гидронасосоми Bosch Rexroth и гидромотором Sauer Danfoss для системы привода хода. Привод вибратора осуществляется с помощью гидронасоса и гидромотора Permco, для вибровала используются подшипники SKF.

Крупнейший российский производитель ЗАО «Раскат» предлагает шесть моделей грунтовых катков новой серии RV от 11 до 21 т, которые изготавливаются с применением импортных комплектующих ведущих мировых производителей: двигатель Deutz, гидравлика Sauer-Danfoss, планетарные редукторы Bonfiglioli и Bondioli Pavesi, а также старую модель ДУ-85. На катках RV применена высокоэффективная амортизация вальца и кабины. Безопасность работы обеспечивается встроенной системой защиты при опрокидывании (ROPS), блокировкой запуска двигателя при включенных гидроприводах, тремя функционирующими независимо друг от друга тормозными системами: рабочей, стояночной и резервной. Катки оборудованы пневматическими шинами с протектором, который обеспечивает повышенную проходимость.

Другой ведущий российский производитель с 15-летним опытом работы – Завод «Дорожных машин» (г. Рыбинск) предлагает новую серию дорожных катков для уплотнения грунта весом 12, 14 и 16 т. Главным отличием данных моделей является использование на колесной оси привода хода мостов Carraro (Италия), адаптированных под установку гидромотора, как импортного, так и отечественного производства. Данный мост, разработанный специально для дорожных катков, за счет использования функции блокировки дифференциала исключает пробуксовывание при работе на склоне и рыхлом грунте, а использование кулачкового бандажа или делителя потока между приводом вальца и приводом моста позволяет этой серии грунтовых катков работать практически «на болоте». Вторым отличием является 4-опорный виброузел, в котором используются подшипники немецкого или японского производства, а также новая система смазки. Рабочее место оператора спроектировано в соответствии со стандартами по эргономике, кабина комплектуется системой кондиционирования и отопления. Чтобы каток мог работать даже в суровых зимних условиях, предусмотрена установка предпускового подогревателя и системы подогрева гидропривода. По желанию потребителя в качестве опции может быть установлена система контроля степени уплотнения грунта, а также система дистанционного контроля режимов работы катка (Глонасс/ GPS).

Белорусский холдинг «АМКОДОР» предлагает 12-тонную грунтовую модель 6712, которая выпускается уже давно. Из новинок «АМКОДОРа» можно отметить 16-тонный грунтовый каток 6811 с электронным табло, которое отображает скорость движения, частоту колебаний вибратора, степень уплотнения грунта. В конструкции виброузла грунтовых катков «АМКОДОР» применяются два эксцентрика, что способствует равномерному распределению усилия по всей рабочей поверхности вальца. Грунтовые катки нового поколения – 6710 и 6620 с современным дизайном и компоновкой узлов находятся в разработке и готовятся к выпуску.

Запланированное к 2020 г. удвоение объемов строительства дорог в России потребует значительного количества новой современной техники. Грунтовые катки будут играть важнейшую роль в этом проекте, ведь от их работы зависит качество основания будущих дорог. Отечественные производители имеют хорошую возможность усилить свои позиции за счет действующего приоритета для отечественной продукции и потеснить мировых лидеров на нашем рынке. Для этого им придется как минимум наращивать объемы производства и следовать в русле современных технологий, а значит, без импортных комплектующих все равно не обойтись.

os1.ru

Грунтовый виброкаток - характеристики и оборудование

Такая тяжелая техника, как грунтовый виброкаток используется для укладки и уплотняющих работы по грунту. Основным применением грунтового виброкатка становятся, как правило, работы в сфере строительстве, при работах на асфальтовом покрытии, а точнее для дорожных работ, и многочисленных других сферах строительства. При всей своей мощи и габаритности данная техника обладает множеством таких полезных характеристик и качеств, как высокая степень маневренность. К тому же использование грунтового виброкатка часто производится именно в местах, которые не являются труднопроходимыми, то есть преимуществ использования данной техники имеется множество.


Основные характеристики грунтовых виброкатков


Эксплуатационные характеристики данной техники это в первую очередь надежность и производительность. Машина способна работать в различных температурных диапазонах, которые варьируются от плюса сорока до минуса тридцати пяти градусов, таким образом, работа такого типа техники может быть осуществлена в любых климатических условиях.







Конструкция грунтового виброкатка имеет стандартный для данной техники рабочий состав. Таким образом, грунтовый виброкаток имеет в оснащении два модуля, один из которых является силовым, а второй модуль является рабочим. Сама техника выполнена, сочленено - шарнирной и имеет постоянную массу. Так же в конструкции данного специального средства имеет передняя рама, которая имеет опору на специальные вальцовые элементы и рабочий элемент катка, вибровозбудитель. На раме заднего типа, как правило, размещены такие элементы техники как двигательная система, рабочий мост, на котором расположены колеса и кабина оператора.





Отдельно стоит сказать о кабине оператора, которая выполнена таким образом, что нахождение в ней является достаточно комфортным и не создает дополнительных нагрузок, соответственно, что сам оператор виброкатка не переутомляется. Большим достоинством кабины является то, что она является достаточно эргономичной, что в свою очередь не создает неудобства при управлении средством. Так же данная кабина оснащается всем необходимым звукоизоляционным и шумоподавляющим материалом, что создает дополнительный комфорт. Кабина очень хорошо остеклена по всем параметрам, которые требуются для такого типа техники, что делает ее наиболее обзорной и следовательно средство более легко управляется.


Оборудование грунтового виброкатка


Основным рабочим органом виброкатка является специальное оборудование, которое именуется как валец. Он имеет балластируемый принцип работы и оснащен специальным вибровозбудителем, который встроен прямо в рабочий элемент. Работает данное средство посредством гидравлической системы, которая воздействует на каток и снабжает его необходимым рабочим давлением. Вальцы могут иметь подразделения на типы, которые выбираются в зависимости от обрабатываемого грунта. Так грунт который имеет несвязанную структуру обрабатывают как правило вальцом гладкого типа. И соответственно грунт, который хорошо завязан, обрабатывают вальцами, действия которого являются кулачкового характера.


Поскольку такие работы при ведении строительных работ, как уплотнительные работы на грунте имеют практически первостепенное значение, то использовании такого типа техники как грунтовый виброкаток является наиболее актуальным и зачастую необходимым. Поэтому при выборе грунтового виброкатка следует в первую очередь обратить внимание исключительно на его рабочие характеристики, мощность и принципы действия. Так же и вид самого грунта, который подлежит уплотнению, имеет большое значение для правильного подбора данного специального технического средства.

promplace.ru

Что такое грунтовый каток? сферы применения и классификация

Home » Статьи » Классификация грунтовых катков

Грунтовый каток – отдельный вид спецтехники, который предназначается для уплотнения грунтов разных типов. Уплотнение грунта, с помощью грунтового катка происходит за счет достижения высокого давления на этот грунт. Все грунтовые катки можно классифицировать по нескольким параметрам.

Виды грунтовых катков по типу рабочего органа

Рабочий орган любого катка – цилиндрические вальцы. В зависимости от типа этих вальцов, грунтовые катки можно разделить на несколько видов:

  • Кулачковый каток – оснащается цилиндрическим вальцом с небольшими выступами. Данные выступы по внешнему виду напоминают большие тупые шипы. Если у классического асфальтного катка валец имеет гладкую форму, то кулачковый каток имеет валец с цилиндрическими или призмообразными выступами (шипами). Предназначаются такие катки для уплотнения большинства типов грунтов, в том числе и мерзлых.
  • Решетчатый каток – у которого поверхность вальца имеет форму решетки. Данная решетка делается из литых металлических элементов. Используется такой каток уплотнения большинства типов грунтов и для дробления больших твердых элементов на грунтовом покрытии.
  • Пневмоколесный каток – который вместо цилиндрического вальца имеет несколько резиновых колес. Данный тип катка, чаще всего используется при укладке асфальтных покрытий, но в некоторых случаях его используют и для дополнительного уплотнения грунта и основы под асфальтным покрытием. Поэтому, данный каток можно отнести как к асфальтному типу, так и к грунтовому.

По массе все грунтовые катки можно разделить на следующие типы:

  • Легкие катки – масса которых не превышает 4 тонн. Данный тип грунтовых катков используется на небольших площадках и территориях. Кроме этого, легкие катки очень часто используются для уплотнения грунта на придомовых территориях, а иногда, даже в закрытых помещениях.
  • Тяжелые катки – большие и довольно-таки крупногабаритные катки, которые используются во время строительства больших дорог и автомагистралей. Вес таких катков превышает 4 тонны и в некоторых случаях может достигать 16 тонн. Данные катки способны уплотнять любой насыпной грунт слоем до полуметра. Используются такие катки только на больших по объему работах.

По количеству вальцов грунтовые катки можно классифицировать на следующие типы:

  • Одновальцовый – имеет всего один рабочий орган – валец. Данная спецтехника оснащается с одной стороны обычными колесами, с другой – цилиндрическим вальцом.
  • Двухвальцовый – оснащается двумя вальцами. Один валец размещается спереди, другой – сзади. Колеса у такого катка отсутствуют. Эффективность такого катка гораздо выше, чем у одновальцевого.
  • Трехвальцовый – самый эффективный и максимально производительный грунтовый каток. Он имеет сразу три вальца. Два вальца располагаются рядом, один за другим, третий – в противоположной стороне. Трехвальцовые катки имеют очень большой вес и огромные размеры.

Классификация грунтовых катков по принципу действия:

  • Статический каток – осуществляет давление на грунт исключительно за счет собственного веса. К данному типу относиться большинство грунтовых катков. Стоит отметить, что в некоторых случаях производительность катков можно увеличить путем дополнительной нагрузки. Для этого, на обычные катки грузят большие бетонные элементы, которые выполняют функцию дополнительного давления. Таким способом можно увеличить производительность катка на 10-20%.
  • Вибрационный каток – очень редкий вид грунтовых катков, который уплотняет грунт не только за счет собственного веса, но и за счет систематических толчков. Вальцы таких катков осуществляют вибрационные движения. За счет таких движений можно увеличить производительность такого же по весу катка в 1,5-2 раза. Это самые эффективные катки для уплотнения грунта, однако используются они только в очень редких случаях.

Где применяются грунтовые катки?

  • Грунтовые катки наиболее часто используются в процессе строительства дорог. Используются они для уплотнения основания дороги. Большинство дорог, при строительстве, стараются поднять повыше, чтобы вода уходила как можно быстрее. Для поднятия уровня дороги, используется самый обычный грунт (глина, суглинок и т. д.), который после выравнивания необходимо обязательно уплотнить. Стоит отметить, что грунт необходимо уплотнять послойно. Толщина каждого слоя для уплотнения не должна превышать, в большинстве случаев, 30 сантиметров. Кроме этого, данные катки способны уплотнять и песок, и отсев, который используется для нижнего подстилающего слоя.
  • Кроме строительства дорог, грунтовые катки очень часто можно встретить во время благоустройства придомовых территорий. Уплотняется грунт и перед строительством парковок и строительных площадок. Кроме этого, используется данная техника и для уплотнения грунта под тротуарной плиткой.
  • В последнее время, легкие грунтовые катки все чаще можно встретить даже в закрытых помещениях. Их активно начали использовать в больших ангарах и промышленных помещениях. С помощью данных катков уплотняют все тот же грунт. Только в зданиях грунт уплотняется под стяжку. Для больших помещений грунтовые катки являются самым простым и быстрым способом уплотнения грунта.

Где можно заказать услуги по уплотнению грунта?

На сегодняшний день существует большое количество компаний, которые сдают в аренду грунтовые катки. Однако большинство таких компаний владеют лишь одним катком. В связи с тем, что уплотнение грунта – не очень популярная услуга, подобные компании не покупают грунтовые катки разной конфигурации.

Наша компания тоже сдает в аренду грунтовые катки. Но у нас всегда есть в наличии несколько катков, которые совершенно различаются между собой по всем параметрам. А для каждой отдельно взятой задачи необходимо подбирать отдельную конфигурацию. Если Вас заинтересовали услуги по уплотнению грунта, звоните нам. Мы всегда готовы подобрать оптимальную конфигурацию катка под конкретно заказанную услугу.

arenda-ekskovatora-pogruzchika24.ru

Катки грунтовые статические, вибрационные с рабочим весом до 25,7

В развитии государства важным и приоритетным направлением является дорожное строительство. Сегодня мы не представляем современный город без качественных дорог и автомагистралей, постоянно требуется усовершенствование и реконструкция старых износившихся дорожных покрытий незаменимые помощники в этом деле катки грунтовые.

Одним из основных этапов при строительстве дороги является формирование земляного полотна. Для получения качественного дорожного покрытия и уменьшения в будущем количества ремонтных работ, необходимо получить высокопрочное основание дорожной поверхности. Для этого базовый слой из грунта предварительно подвергают гомогенизации и стабилизации, а затем утрамбовывают при помощи специальной техники – грунтового катка. Благодаря нагрузке, оказываемой грунтовым катком на верхние слои почвы, происходит разравнивание грунта и его уплотнение. В результате чего получается весьма прочная основа для будущей автодороги.

В передней части грунтового катка располагается валец, являющийся главным орудием техники по уплотнению дорожного полотна. В задней части катка расположен двигатель и мост с двумя большими колесами. В зависимости от вида грунтового катка, вместо колес может быть установлен валец. Каток отличается высокой маневренностью, которую удалось получить за счет шарнирно-сочлененного устройства рамы.

Вибрационный комбинированный каток ДУ-84
Производитель: Раскат
Масса, кг: 14000
Марка двигателя: Д-260.1.386
Мощность двигателя, кВт: 109
Ширина уплотняемой полосы, мм.: 2000

Классификация грунтовых катков

По количеству вальцов грунтовые катки разделяют на одновальцовые, двухвальцовые и трехвальцовые.

Разделение по типу вальца:

  • Гладковальцовый каток применяется для уплотнения и выравнивания асфальтобетонных покрытий и грунта. Валец в таком катке имеет гладкую поверхность.
  • Кулачковый грунтовый каток используется для уплотнения и рыхлого грунта, и мерзлой почвы. В этом случае на поверхности вальца располагаются пирамидальные выступы, так называемые кулачки.
  • Грунтовый каток с решетчатыми вальцами. Профильная поверхность вальца в виде решетки способствует дроблению громоздких фрагментов грунта, обеспечивая эффективное уплотнение.
  • Пневмоколесный каток. Вместо вальца установлена система колес. Такой каток считается универсальным и предназначен для уплотнения и укрепления грунта, а также для итогового уплотнения асфальтобетонного покрытия.
  • Комбинированный каток имеет несколько видов вальцов.

Разделение по массе.
У каждого производителя дорожной техники свое разделение по весу, однако, стандартно катки подразделяют на легкие грунтовые катки, весом до 4 тонн и тяжелые – свыше 4 тонн. Как правило, легкие грунтовые катки предназначены для уплотнения и укатки грунта на небольших территориях, тогда как тяжелые катки, наоборот, применяются при большом объеме работ.

Грунтовые катки различают и по принципу действия рабочего органа:

  • Статические катки оказывают на уплотняемую поверхность давление , оказываемое собственной массой техники, а также за счет дополнительной нагрузки. Используется вблизи жилых домов, мостов и прочих сооружений, где неприемлемо использовать вибрацию.
  • Вибрационный грунтовый каток – дополнительная нагрузка создается за счет вибрации вальца. При этом скорость и качество уплотнения дорожного полотна зависит от частоты и скорости вибрации вальца.

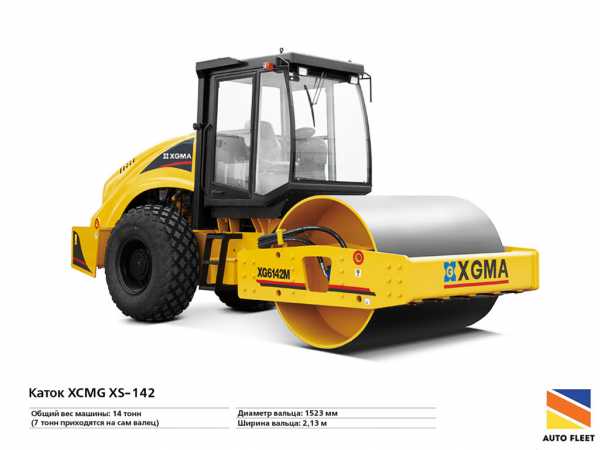

Наибольшую популярность в нашей стране получили грунтовые катки шведской и немецких марок – Dynapac, Hamm, Ammann, Bomag. Среди отечественных производителей катков можно выделить ООО «Магистраль-С», ОАО «Раскат» и белорусские ОДО «Дормашэкспо» и ОАО «Амкодор».

Рабочий вес – 14000 кг 14000
Вес модуля вальца _ 8200 кг
Вес тракторного модуля – 5800 кг Преодолеваемый уклон – 50 градусов
Ширина вальца – 2130 мм | Диаметр вальца – 1523 мм
Статическая линейная нагрузка – 385 Н/см
Амплитуда, высокаяс – 1, 86 мм | Амплитуда низкая, 0, 88 мм
Частота – 28/35 Гц | Центробежная сила – 305/225 кН
Рабочая скорость, 12 км/ч
Дорожный просвет – 466 мм
Радиус поворота внешний 6000 мм,
Модель двигателя CHANGHAI SC5D125G2B1
Мощность – 110 кВт
Габаритные азмеры: Длина=6198мм | Ширина=2300мм | Высота=3058 мм

Катки грунтовые Bomag

Грунтовые катки Bomag – надежная и экономичная техника, известная во всем мире. Широкий модельный ряд грунтовых катков представлен моделями с гладким и кулачковым вальцом, и моделями с повышенным преодолеваемым уклоном. Также выпускаются модели грунтовых катков Bomag с полигональным и скальным вальцами, а также катки с виброплитами, с системой автоматического регулирования уплотнения Vario Control.

Рабочий вес катков варьируется от 7,5 до 25,7 тонны с шириной вальца 1546 – 2440 мм. Катки оборудованы дизельными двигателями с мощностью 56 – 147 кВт, в зависимости от модели, и частотой вибрации от 28 до 40 Гц. Расход топлива контролируется системой ECOMODE.

Катки грунтовые Hamm

Концерн Hamm является мировым лидером по производству различных видов качественной дорожной техники. Исключением не стали и грунтовые катки. Грунтовые катки Hamm представлены по всему миру огромным модельным рядом. Сегодня завод выпускает грунтовые катки с гладким и кулачковым бандажом, катки с вибрацией и осцилляцией.

Рабочий вес грунтовых катков Hamm 5,3 – 24,9 тонны при рабочей ширине вальца от 1370 до 2220 мм, в зависимости от модели. Мощность двигателя грунтовых катков марки Hamm варьируется от 42 до 174 кВт.

Катки грунтовые Dynapac

Компания Dynapac входит в состав ведущего на мировом рынке концерна Atlas Copco. Концерн выпускает надежную высокопроизводительную технику, имеющую современный дизайн и конструкцию. Грунтовые катки Dynapac оснащены рядом дополнительных вспомогательных функций, упрощающих процесс работы оператора катка. Это, прежде всего, электронная система, контролирующая скорость вращения вальца и колес, анализатор качества уплотнения, а также оптимизатор качества, с наличием у таких моделей катков, плотномера.

Кроме того, современные грунтовые катки Dynapac оснащены системой экономии топлива Eco-Mode. Благодаря этой системе техника не потребляет мощности больше, чем ей требуется. В результате уменьшается расход топлива, и сокращаются вредные выбросы.

Под брендом Dynapac в настоящее время производятся легкие, средние, тяжелые и сверхтяжелые одновальцовые катки. Рабочий вес моделей составляет 5 – 27 тонн с шириной вальца от 1370 до 2130 мм. Мощность двигателей Cummins, которыми оснащены грунтовые катки Dynapac, составляет 74 – 142 кВт.

Катки грунтовые Ammann

Более ста лет компания Ammann производит уплотняющую технику. Специализируется компания на выпуске такой техники, как асфальтоукладчики, грунтовые виброкатки, виброплиты, асфальтовые катки с различными техническими характеристиками. Вся производимая техника отвечает наивысшим стандартам качества.

Грунтовые катки Ammann имеют рабочую массу 7 – 25 тонн. Отличительной особенностью грунтовых катков Ammann является оснащение техники тремя гидравлическими двигателями – для вальца и для пневматических колес отдельно. Благодаря чему стало возможным уменьшить колесную базу и габариты катка. В свою очередь, уменьшенная колесная база позволила значительно увеличить маневренность грунтового катка.

auto-fleet.ru

Грунтовые катки – Основные средства

Л. Малютин

В публикациях, посвященных строительству автомобильных дорог, обычно больше внимания уделено укладке и уплотнению асфальтобетонного покрытия, тогда как закладка прочного фундамента не менее важна, в чем можно воочию убедиться, проехав по МКАД.

Каток Caterpillar CР 553E с кулачковым вальцом

Грунтовой каток – один из главных «персонажей» на укладке земляного полотна и щебеночного основания. Его применяют при уплотнении базового слоя из природного или привозного грунта, предварительно подвергнутого гомогенизации и стабилизации минеральными и органическими вяжущими. Эти меры существенно увеличивают несущую способность базового слоя, а следовательно, дают возможность уменьшить высоту земляного полотна и объем работ по его возведению. Затем каток ударно трудится на уплотнении земляного полотна, щебеночного основания и длинных пологих откосов для улучшения стока воды. На своем жизненном пути каток преодолевает много трудностей, уплотняя разные по гранулометрическому составу, прочности, связности и влажности грунты. Ему приходится пускаться на хитрости: менять свою массу, форму вальца, число проходов, скорость, применять вибрацию.

Условия работы, самое важное из которых – сильное сопротивление качению, сформировали оптимальную компоновку грунтового катка, выделившую его в отдельный класс машин. Каток – шарнирно-сочлененная машина с постоянной массой. Передняя полурама опирается на валец с гидростатическим приводом и вибровозбудителем, на задней полураме размещены двигатель, агрегатированный с одним или двумя гидронасосами хода, ведущий мост с двумя колесами и кабина.

Каток Caterpillar CS 553E с гладким вальцом

Механическая трансмиссия ведущих колес, еще недавно широко применявшаяся, вытеснена гидростатической с бесступенчатым изменением скорости и тяги, а значит, повышением качества уплотнения. Гидростатический привод расширяет возможности компоновки. Поскольку у катка должно быть немалое тяговое усилие и он не должен буксовать на рыхлом грунте и на уклоне, применяют либо раздельные гидравлические контуры привода вальца и колес с отдельными насосами, либо автоматическую систему перераспределения тяги с одним насосом. В соответствии с требованиями безопасности предпочтение отдают гидравлическому контуру рулевого управления. Мощная тяга позволяет конструкторам предложить в качестве опции отвал, расширяющий функциональность катка.

Для уплотнения несвязанных грунтов каток комплектуют гладким вальцом и шинами с неглубоким протектором. Поверхность вальца с двух сторон очищается скребками. По связанным грунтам, в том числе стабилизированным, работают кулачковыми вальцами. Если связанный грунт попытаться уплотнять гладким вальцом, он лишь накатает на поверхности корку, под которой останется рыхлый грунт. Несущая способность и прочность на сдвиг такого основания будут ниже всякой критики. Кулачок грунт продавливает, а корка не образуется – таким образом, грунт уплотняется на бoльшую глубину.

Устройство механизма вибрации катков Caterpillar

Кулачкам придают трапецеидальный или эвольвентный профиль (только на катках Caterpillar), чтобы на выходе из отпечатка кулачок не разрыхлял его края. От налипшего грунта валец очищает система узких скребков. Цельный кулачковый валец и шины с глубоким протектором устанавливают на заводе, но смена вальцов возможна и на рабочем месте, для чего производители предлагают сменные наборы – валец, опоры, передний бампер, элементы гидравлики и крепежа. Процесс этот довольно трудоемкий, а потому практикуется более простой и дешевый вариант: приобрести к гладкому вальцу обечайки (бандажи) с кулачками. Кулачки на них поменьше, чтобы диаметр вальца и соответственно его угловая скорость менялись несущественно. Внутри вальца помещают механизм вибрации, увеличивающий уплотняющее действие катка.

Казалось бы, для создания катка дизайнеры не нужны вовсе – это вам не Lexus. Тем не менее в соответствии с последними веяниями моды конструкциям придают плавные, радующие глаз очертания, которые не противоречат требованиям к функциональности и эргономике, а зачастую улучшают их. На красивой машине оператор ощущает себя иначе, меняется эстетическое восприятие стройплощадки, возникает чувство гордости и ответственности и за технику, и за себя, что в итоге позитивно отражается на производительности труда. Узкий цельный скошенный капот элегантного дизайна не препятствует обзору сзади, и если его поднять, откроется полный доступ к двигателю и агрегатам гидросистемы. Панорамное остекление кабины дает круговой обзор. Кресло поворачивается и перемещается поперек кабины так, что оператор может контролировать край вальца.

Рабочее место оператора катка Bomag в стандартной комплектации

Производители предлагают сходные по характеристикам модельные ряды катков. Так, у компаний Caterpillar, Hamm и Bomag в них по 10 моделей массой от 3 до 25 т: у Caterpillar это машины массой 5, 7, 11, 12, 14, 15, 17 и 19 т; у Hamm – 5, 7, 11, 12, 14, 16, 18, 20 и 25 т; линейка Bomag с шагом практически в 1 т – машины массой 3, 5, 7, 8, 9, 11, 13, 14, 15, 16, 17, 19, 25 и 26 т. В формировании рядов заметен эмпирический подход, основывающийся прежде всего на требованиях рынка, иными словами – на объемах продаж. Для дорожника нет смысла иметь полную модельную линейку, разумней формировать парк из машин, соответствующих выполняемым работам, и не забывать при этом об унификации парка.

У близких по характеристикам и внешне похожих катков разных производителей свои особенности, что особенно заметно по опционному оснащению. Подход корпорации Caterpillar можно кратко охарактеризовать как «надежно, эффективно и эксклюзивно». Обновляя модельный ряд, она использует отработанные, проверенные решения, защищенные патентами фирмы. Кажущаяся простота конструкции основана на тщательном отборе только максимально эффективных и надежных решений, которые зачастую дороже в производстве, но быстро окупаются при интенсивной эксплуатации.

В серии Е, которой постепенно заменяют предшественницу – серию D, визитные карточки грунтовых катков Caterpillar – двухконтурная гидростатическая трансмиссия и оригинальный вибрационный механизм – получили дальнейшее развитие. Двухконтурная гидросистема подает независимые потоки рабочей жидкости к моторам вальца и заднего моста. Таким образом, при пробуксовке вальца тяга на колесах не меняется, и каток продолжает движение. При пробуксовке одного колеса блокируется дифференциал повышенного трения, сохраняя полную тягу на другом колесе. Вибрационный механизм включает два эксцентрика, помещенных на центральную ось. В так называемом «стручковом эксцентрике» во внутреннюю полость, действительно напоминающую стручок, насыпана дробь. При вращении в одну сторону дробь перекатывается в сторону, противоположную грузу, частично компенсируя его массу и сокращая амплитуду колебаний до минимальной.

Рабочее место оператора катка Bomag в расширенной комплектации с системой Variocontrol

При вращении в обратном направлении дробь перекатывается к грузу, увеличивая массу дебаланса и соответственно амплитуду колебаний. Данная система отличается исключительной надежностью, так как в отличие от дебалансов с взаимно перемещаемыми грузами в ней просто нечему ломаться. В стандартной комплектации вибрационный механизм Caterpillar работает с постоянной частотой. По заказу могут быть установлены система плавного регулирования частоты с тахометром вибратора и три варианта систем динамического контроля степени уплотнения, включая составление компьютерной карты степени уплотнения рабочего участка с возможностью передачи данных на удаленный компьютер по радиоканалу и вывода на печать. Механизм не требует к себе пристального внимания: интервал замены масла – 3000 машино-ч, или 3 года независимо от наработки. В новой серии Е возросла центробежная сила за счет увеличения частоты либо амплитуды в зависимости от модели. Продуман удобный доступ к агрегатам для обслуживания. Цельный скошенный капот из стеклопластика поднимается вместе с выхлопной трубой к кабине электроприводом, как на фронтальных погрузчиках Caterpillar. Кроме того, вперед откидывается кабина, открывая доступ к гидронасосам.

Кабина и рабочее место оператора отвечают самым высоким стандартам по эргономике. Эффективная вибро- и шумоизоляция обеспечивает самый низкий уровень шума на рабочем месте.

Кулачковые катки Caterpillar имеют вальцы с кулачками особой формы. Эвольвентный в направлении качения и овальный в поперечном сечении профиль защищен патентом. Он обеспечивает меньшее налипание грунта и большее тяговое усилие, чем трапецеидальный. Кулачки катков Caterpillar расположены по шевронному принципу. Это обеспечивает постоянное распределение контактного усилия на 2,5 кулачка, что дает очень высокое контактное давление и продавливающую способность при высокой равномерности качения.

Капот катка Bomag поднимается вертикально вверх

Кроме того, кулачки катков Caterpillar – литые в отличие от штампованных или гнутых из полосы у других производителей. Такая же форма кулачков, только меньшей высоты, используется в кулачковых обечайках для гладковальцовых катков Caterpillar.
Модели CS-663E и CS-683E оснащают «каменными» бандажами из высокопрочной стали толщиной 42 мм. Предусмотрена возможность установки кулачковых обечаек на все гладковальцовые модели. Катки массой от 5 до 12 т могут оснащаться планировочными отвалами.

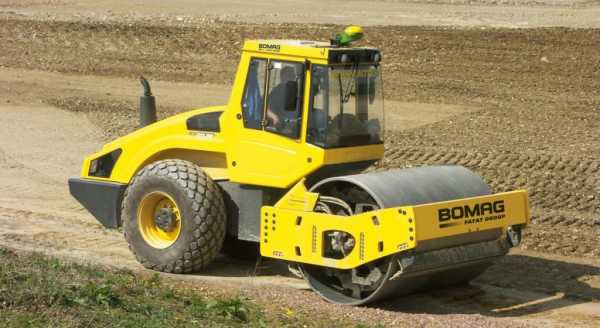

Модельный ряд немецкой компании Bomag почти весь – от 7 до 26 т – укомплектован моделями последнего, 4-го поколения с целым рядом усовершенствований. Капот выполнен из легкого и прочного пластика и поднимается к кабине на 90°, целиком открывая двигатель, агрегатированный с насосом. Двигатель развернут радиатором к кабине, что позволило не только сделать капот сильно скошенным, но и сместить к корме центр тяжести, улучшив тем самым развесовку по осям. В самой простой комплектации D-4/ PD-4 (гладкий/ кулачковый валец) механизм вибрации состоит из двух эксцентриков, вращающихся в одном направлении на центральной оси. Изменение амплитуды при смене направления вращения происходит за счет перемещения подвижного груза. В комплектации DH-4/ PDH-4 добавляется пропорциональный гидравлический клапан на моторе ведущего моста. При пробуксовке он перераспределяет потоки рабочей жидкости между моторами моста и вальца, что позволяет преодолевать большие уклоны.

12-тонный Hamm 3411 P с кулачковым вальцом

Наиболее «продвинутая» комплектация с системой Variocontrol обозначена аббревиатурой BVC, и ее главный компонент – поворотный эксцентриковый блок, помещенный на центральной оси вальца. Два боковых эксцентрика расположены на центральной оси и вращаются в одну сторону. Два средних эксцентрика вращаются в противоположном направлении на осях, вынесенных за центральную ось. Когда оси средних эксцентриков находятся одна над другой, вибрационное воздействие вальца имеет только вертикальную составляющую. При их отклонении от вертикали появляется горизонтальная составляющая, а по достижении осями горизонтального положения валец полностью переходит в режим осцилляции.

Управление механизмом вибрации происходит в автоматическим режиме: оператор задает с пульта управления (Bomag Operating Panel) параметры уплотнения, электронная система считывает с сенсоров на внутренней стороне вальца данные о погружении вальца в грунт на каждом цикле вращения эксцентриков, т. е. степени уплотнения грунта, и на их основании задает оптимальное положение механизма вибрации и скорость катка. Информация выводится на дисплей пульта управления в режиме реального времени. Дополнительный модуль позволяет перенести данные на бумажную ленту. Кроме пульта управления в комплектацию включен большой ЖК-дисплей на панели управления катком, а управление поворотом перенесено с рулевого колеса на колесико на левой консоли.

Самый тяжелый в гамме катков Hamm 26-тонный 3625 HT с системой Hammtronic

В качестве опций компания Bomag предлагает полигональный валец для уплотнения связных и несвязных грунтов, «скальный» валец, дробящий и уплотняющий крупнокусковый каменный материал, а также навесной блок вибротрамбовок. Блок увеличивает уплотняющее воздействие катка за один проход.

Катки серии 3000 компании Hamm AG тоже поставляют в нескольких комплектациях. У машин этой серии скошенный цельный капот открывается в сторону от кабины, шарнирное сочленение – трехточечное. Изменена компоновка моторного отсека: двигатель расположен традиционно – продольно от кабины, радиаторный блок скомпонован в форме куба.

В стандартной комплектации гидросистема обычная, в более развитой комплектации гидроприводы хода и вибровозбудителя управляются микропроцессорной системой Hammtronic. Считывая данные с множества сенсоров, распределенных по узлам катка, система автоматически регулирует частоту вращения двигателя, скорость движения, амплитуду и частоту вращения эксцентриков, распределяет потоки рабочей жидкости между моторами моста и вальца. Входящие в нее модули контроля скольжения и тяги предотвращают пробуксовку колес и вальца. Система кроме способности преодолевать подъемы повышает экономичность машины на 30% по сравнению со стандартной комплектацией. Для моделей 3307, 3412 и 3414 предусмотрена расширенная комплектация, обозначаемая аббревиатурой VIO.

18-тонный Hamm 3518 с гладким вальцом

Она подразумевает механизм, способный работать в двух режимах – вибрации или осцилляции. Эксцентрики на двух валах, вращаясь противоположно, создают вертикальное результирующее воздействие – вибрацию. При переключении их на вращение в одном направлении результирующая сила приобретает переменное горизонтальное направление, вызывая вращение вальца в ту или другую сторону.

Этот метод особенно хорошо показал себя при уплотнении покрытий мостов, где противопоказаны вертикальные вибрационные воздействия, и городских улиц, под которыми на небольшой глубине проложены коммуникации.

Итак, есть технологии уплотнения грунтов и есть техника, способная это выполнить. Остаются пустяки – строить качественные дороги.

os1.ru

Грунтовый каток

Грунтовый каток относится к классу дорожных катков и предназначен для выполнения различных дорожно-строительных операций. Широкое распространение подобной спецтехники обусловлено возможностью стабилизировать и уплотнять дорожные грунтовые, песчаные, щебеночные или асфальто-бетонные поверхности за счет оказываемой на них нагрузки.



Грунтовый каток - эксплуатация и применение



Грунтовые катки повсеместно используются при проведении дорожно-строительных и дорожно-ремонтых работ. Основная задача, стоящая перед этой спецтехникой, создание высокопрочного и водонепроницаемого дорожного основания, для сокращения количества ремонтных работ. Современные дорожные катки имеют эргономичный дизайн и оборудованы комфортабельным местом работы оператора.





Трудно себе представить процесс подготовки территории для дальнейшего строительства магистрали или асфальтовой площади без грунтового катка. Благодаря установленным вальцам, имеющим гладкую или профильную поверхность, эта спецтехника предназначена для выравнивания рыхлого грунта или для коррекции почвенного покрытия. Прочная основа для будущей дороги получается в результате давления, которое оказывается массой машины на верхние слои почвы, и их утрамбовывания вальцами. Для уплотнения рыхлых, мерзлых или глиняных грунтов подходят модели с вальцами кулачкового типа с выступами усеченно-пирамидальной формы.



Характеристики работы грунтовых катков







Согласно установленным нормам, автомобильная дорога должна иметь определенную плотность. Соблюсти рекомендованные показатели плотности возможно, благодаря использованию специализированной техники. Уплотнение грунта происходит в результате укатки, трамбования или вибрационного воздействия на него катком. Как правило, грунтовый каток должен совершить несколько циклов, чтобы достичь требуемого эффекта. Величина нагрузки на грунт соответственно зависит от степени его плотности. В результате работы грунтового катка частицы грунта максимально сближаются между собой, что исключает дальнейшую его деформацию.


Уплотнение грунта, производимое этой дорожной техникой, бывает статическим и динамическим. Под воздействием статического уплотнения в слоях почвы происходит постепенное увеличение напряжения, уменьшается пористость материала, а покрытие становится более несущеспособным. Более эффективным является динамическое уплотнение, когда грунт уплотняется в результате вибраций техники. Амплитуда и частота вибрации напрямую влияют на скорость и качество уплотнения.



Устройство грунтовых катков



Многие грунтовые катки оснащены вибровозбудителями двухрежимного типа. Однако эксплуатация катков подобного типа запрещено в некоторых местах, например, вблизи жилых зданий или мостов. Существует возможность увеличить массу техники за счет балластных элементов. Грунтовый каток загружают песком, бетонными или металлическими грузами, что в разы увеличивает его производительность.


Принята классификация дорожных грунтовых катков, в зависимости от их массы. Легкие катки, весом до 4 тонн, справляются с небольшими объемами работ и подходят для эксплуатации на ограниченном пространстве. Их широко применяют при асфальтировании стоянок автотранспорта, пешеходных или велосипедных дорожек, спортивных площадок. Легкие модели катков подходят для осуществления работ по ямочному ремонту покрытия дорог. Катки, имеющие массу более 4 тонн, относятся к классу тяжелой дорожной техники и предназначены для выполнения масштабных работ, поскольку отвечают максимальным требованиям по степени уплотнения покрытий. Используются в процессе капитального ремонта дорог.

promplace.ru
