Грпш это – 04-2У1 — Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, коммуннально-бытовых зданиях, объектах промышленного.

Расшифровка ГРПШ, что такое ГРПШ

Подробности
Категория: Проектировщикам

В соответствии с ТУ 4859-020-73339504-2015 ГРПШ расшифровывается как "пункты редуцирования газа шкафные", однако изначально правильная формулировка расшифровки ГРПШ звучала так: ГРПШ это "газорегуляторные пункты шкафные".

Соответственно, ГРПШ это оборудование, предназначенное для снижения давления газа, выполнен ГРПШ в виде металлического шкафа, внутри которого расположено технологическое оборудование. Снаружи ГРПШ имеет двери, запираемые на замок.

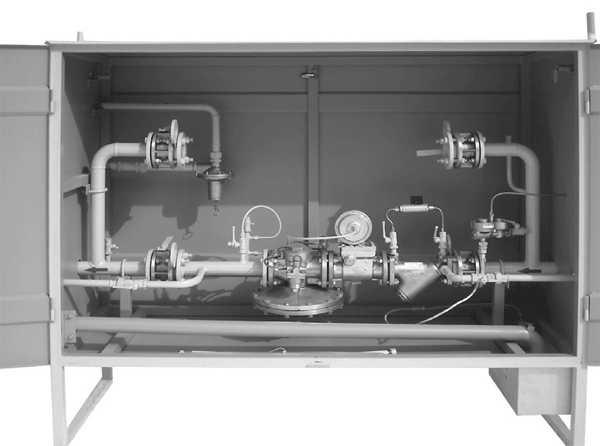

Предлагаем ознакомиться с фото ГРПШ - с закрытыми и открытыми дверьми.

Существует множество модификаций ГРПШ. Наиболее популярные из них: ШГРП, ГРПН, УГРШ, ГСГО.



Расшифровка ГРПШ интересует как правило начинающих проектировщиков, либо наоборот, проектировщиков со стажем, поскольку до выхода редакции ТУ 4859-020-73339504-2015 в документе ПБ 12-529-03 явно расшифровка ГРПШ не давалась:

ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления.

1. ОБЩИЕ ПОЛОЖЕНИЯ Основные термины и определения
Газорегуляторный пункт (ГРП), установка (ГРУ) - технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях.

Шкафной газорегуляторный пункт (ШРП) - технологическое устройство в шкафном исполнении, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях. Газорегуляторный пункт блочный - технологическое устройство полной заводской готовности в транспортабельном блочном исполнении, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях.

Буква "Ш " означает шкафной, Заводы изготовители могут применять любую аббревиатуру типа ШРП, ШГРП, ГРПШ.

tehgazpribor.ru

Газорегуляторный шкафной пункт

ГРПШ, или шкафные газорегуляторные пункты, используются в системах распределения газа с целью снижения входного давления природного газа, а также поддержания требуемого уровня его давления на выходе из газорегуляторного пункта. Конструкция ГРПШ предусматривает установку оборудования для очистки природного газа от твердых частиц и примесей, а также оборудования, предназначенного для прекращения подачи газа потребителю в случае аварийного изменения уровня выходного давления.

Также шкафные газорегуляторные пункты применяются в системах, где используется газовая фаза сжиженного природного газа.

По своему устройству газорегуляторные пункты ГРПШ представляют собой металлический шкаф, в котором устанавливается технологическое оборудование. Для доступа к оборудованию ГРПШ оборудуется дверьми, расположенными с одной или двух сторон. Если в этом есть необходимость, в ГРПШ устанавливается электрический или газовый обогрев.

Назначение и описание ГРПШ

Установка шкафных газорегуляторных пунктов обусловлена тем, что в магистральных газопроводах давление природного газа порой доходит до десяти МПа. Первичное снижение давления газа осуществляется на газораспределительных станциях, где его уровень снижается до одного-двух МПа. Однако внутренние газопроводы домов и зданий не рассчитаны на такое давление, и его требуется снизить до параметров, которые нужны конечному потребителю газа.

В связи с этим, ГРПШ выполняют такие функции, как:

  • Технологический и коммерческий учет расхода газа (если этого требует заказчик).
  • Прекращение подачи газа потребителю, в случае аварийного изменения заданного уровня выходного давления газа.
  • Фильтрация природного газа.
  • Поддержание давления на выходе в автоматическом режиме.
  • Редуцирование (снижение) среднего или высокого давления газа, который поступает из распределительных магистралей.

Редуцирование поступающего природного газа происходит в регуляторе давления газа. Оно поддерживается на заданном уровне независимо от того, как изменяется расход газа или входное давление. Благодаря данной функции использующее газ оборудование пользователей защищено от скачков давления.



Конструкция и устройство ГРПШ

Установка всего технологического оборудования производится в шкаф из металла, который изготавливают из несгораемых материалов. Благодаря шкафной конструкции оборудование газорегуляторного пункта защищено от негативного воздействия различных внешних факторов окружающей среды. Помимо этого, шкаф ГРПШ дополнительно оборудован замком, благодаря чему оборудование дополнительно защищено от несанкционированного доступа.

Установка ГРПШ может осуществляться как на открытой территории, так и в отапливаемых помещениях. Если ГРПШ используется на открытой территории, то для корректной эксплуатации в условиях низких температур его можно дополнительно оснастить электрическим либо газовым обогревом шкафа. Газовый обогрев ГРПШ осуществляется при помощи инфракрасной горелки, а электрический – путем установки внутри шкафа конвекторов. Как в первом, так и во втором случае температуру нагрева можно регулировать. При необходимости корпус шкафа может быть дополнительно теплоизолирован.

По входному газопроводу, через кран природный газ поступает в газорегуляторный пункт. Далее он проходит через фильтр, где очищается от возможных примесей и поступает в регулятор давления газа, где осуществляется его редуцирование, и дальнейшее поддерживание давления на требуемом уровне.

Технические характеристики ГРПШ

Ниже приведены общие технические параметры шкафных газорегуляторных пунктов:

  • Входное давление газа не должно превышать 1,2 МПа. Если есть необходимость, по спецзаказу могут быть изготовлены установки, в которых входное давление может составлять 1,6 МПа.
  • Выходное давление газа – в диапазоне от 0,001 до 0,6 МПа.
  • Пропускная способность ГРПШ может составлять вплоть до 500000 кубометров в час.
  • При необходимости ГРПШ могут укомплектовываться различными счетчиками газа.
  • ГРПШ комплектуются различными регуляторами давления газа, такими как РДК, РДГБ, РДП, РДГК, РДБК, РДСК, РДНК, РДГ, РДГД, РДУ.

Классификация ГРПШ

Классификация ГРПШ осуществляется по количеству выходов и линий редуцирования. Различают такие конструктивные исполнения шкафных газорегуляторных пунктов:

  • ГРПШ с более чем двумя линиями редуцирования.
  • ГРПШ с двумя линиями редуцирования, рассчитанными на разные либо одинаковые давления (при параллельной либо последовательной установке регуляторов давления газа).
  • ГРПШ с основной и резервной линией редуцирования.
  • ГРПШ с одной линией редуцирования.

Дополнительно ГРПШ могут укомплектовываться различными измерительными комплексами на базе турбинных или ротационных счетчиков для технологического или коммерческого учета расхода природного газа. Также устанавливаются средства для определения таких параметров, как температура и давление газа.

В зависимости от того, какие требования предъявляет заказчик к автоматизации ГРПШ, они также могут изготавливаться с комплексами телемеханики или телеметрии, предназначенными для дистанционного управления и контроля ГРПШ.

Газовое оборудование ГРПШ

Внутри ГРПШ производится установка оборудования, предназначенного для снижения давления, фильтрации газа, а также учета различных технических параметров (опционально), а именно:

  • Измерительный комплекс (опционально).
  • Манометр.
  • Сбросные и предохранительные устройства.
  • Регулятор давления газа.
  • Запорная арматура (вентили, задвижки, краны).
  • Фильтр газовый сетчатый ФС.





Регуляторы давления газа

Управление гидравлическим режимом работы системы газораспределения осуществляют с помощью регуляторов давления газа (РДГ), которые автоматически поддерживают постоянное давление в точке отбора импульса независимо от интенсивности потребления газа. При регулировании давления происходит снижение начального более высокого давления на конечное более низкое. Это достигается автоматическим изменением степени открытия дросселирующего органа регулятора, вследствие чего автоматически изменяется гидравлическое сопротивление проходящему потоку газа.

В зависимости от поддерживаемого давления (расположения контролируемой точки в газопроводе) регуляторы давления газа (РДГ) разделяют на регуляторы давления газа до себя и после себя. В ГРП (ГРУ) применяют только регуляторы давления газа после себя.

Автоматический регулятор давления газа (РДГ) состоит из исполнительного механизма и регулирующего органа. Основной частью исполнительного механизма является чувствительный элемент, который сравнивает сигналы задатчика и текущего значения регулируемого давления. Исполнительный механизм преобразует командный сигнал в регулирующее воздействие и в соответствующее перемещение подвижной части регулирующего органа за счет энергии рабочей среды (это может быть энергия газа, проходящего через регулятор давления газа (РДГ), либо энергия среды от внешнего источника электрическая, сжатого воздуха, гидравлическая).

Если перестановочное усилие, развиваемое чувствительным элементом регулятора давления газа, достаточно большое, то он сам осуществляет функции управления регулирующим органом. Такие регуляторы давления газа (РДГ) называются регуляторами давления прямого действия. Для достижения необходимой точности регулирования и увеличения перестановочного усилия между чувствительным элементом и регулирующим органом может устанавливаться усилитель командный прибор (иногда называемый пилотом). Измеритель управляет усилителем, в котором за счет постороннего воздействия (энергии рабочей среды) создается усилие, передающееся на регулирующий орган.

Так как в регулирующих органах регуляторов давления происходит дросселирование газа, то их иногда называют дросселирующими.

В связи с тем, что регулятор давления газа предназначен для поддержания постоянного давления в заданной точке газовой сети, то всегда необходимо рассматривать систему автоматического регулирования в целом «регулятор и объект регулирования (газовая сеть)». Принцип работы регуляторов давления газа (РДГ) основан на регулировании по отклонению регулируемого давления. Разность между требуемым и фактическим значениями регулируемого давления называется рассогласованием. Оно может возникать вследствие различных возбуждений либо в газовой сети из-за разности между притоком газа в нее и отбором газа, либо из-за изменения входного (до регулятора) давления газа.

Правильный подбор регулятора давления газа должен обеспечить устойчивость системы регулятор-газовая сеть, т. е. способность ее возвращаться к первоначальному состоянию после прекращения возмущения.

Предохранительно-запорный клапан типа ПКН (В) состоит из чугунного литого корпуса 1 вентильного типа, мембранной камеры, надстроечной головки и системы рычагов. Внутри корпуса имеется седло и клапан 9. Шток клапана входит в соединение с рычагом 14, один конец которого крепится шарнирно внутри корпуса, а другой с грузом выведен наружу. Для открытия клапана 9 с помощью рычага 14 сначала немного поднимается шток и удерживается в таком положении, при этом открывается отверстие в клапане и перепад давления до и после него уменьшается. Рычаг с грузом 14 вводится в зацепление с анкерным рычагом 15, который укреплен на корпусе шарнирно. Ударный молоточек 17 также крепится шарнирно и расположен над плечом анкерного рычага. Над корпусом под надстроечной головкой расположена мембранная камера, в которую под мембрану подается газ из рабочего газопровода. На мембране сверху расположен шток с гнездом, в которое одним плечом входит коромысло 16. Другое плечо коромысла входит в зацепление со штифтом ударного молоточка.


Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

zdamsam.ru

ГРПШ - ООО Газовые Технологии

ГРПШ – одна из разновидностей газорегуляторного пункта. Газорегуляторные пункты (иногда их называют установками) — это комплексы, которые, как правило используются для обслуживания жилых домов, промышленных, сельскохозяйственных и административных зданий (или целых комплексов зданий).

Газорегуляторные пункты понижают давление газа в трубе (входное давление) до заданного уровня и поддерживают его на этом уровне. Фактически, ГРПШ и другие ГРП отвечают за нормальное давление газа в газовой системе здания или комплекса зданий.

Почему ГРПШ так активно используются в газовом хозяйстве?

Чем ГРПШ отличается от других газорегуляторных пунктов? Какие разновидности газорегуляторных пунктов можно выделить?

Стационарный газорегуляторный пункт – ГРП – это газорегулирующий комплекс, который размещен в специально построенном для него здании, помещении или на открытой площадке. У ГРП есть принципиальное отличие от ГРПШ и других газорегуляторных пунктов – этот вид оборудования не является заводским изделием готовой комплектации, он каждый раз разрабатывается и монтируется отдельно.

Пункт газорегуляторный блочный – ПГБ – это газорегулирующий комплекс, который смонтирован в одном или нескольких типовых зданиях контейнерного типа.

Газорегуляторная установка — ГРУ – это комплекс газового оборудования, которое смонтировано на специальной железной раме. ГРУ размещается часто прямо в той же комнате (помещении) где находится газоиспользующая установка (например, газовый котел) или в соседнем.

Наконец, газорегуляторный пункт шкафной — ГРПШ — это комплекс газового оборудования, которое размещено в специальном шкафу с закрывающимися дверцами. Шкаф имеет замок и изготавливается из несгораемых материалов.

Устройство и конструкция ГРПШ
Климатическое исполнение и обогрев

Какие бывают ГРПШ? Все ГРПШ можно поделить на ряд групп по нескольким признакам.

По числу выходов из ГРПШ:

■с одним выходом.
■с двумя выходами.

По технологической схеме, которая применяется в ГРПШ:

■с одной линией редуцирования (их еще называют «домовые»).
■с одной линией редуцирования и байпасом (обводом, параллельном прямому участку трубопровода).
■с основной и резервной линией редуцирования.
■с двумя линиями редуцирования.
■с двумя линиями редуцирования и байпасом (или даже двумя байпасами).

ГРПШ с двумя линиями редуцирования можно также разделить на две группы:

■с последовательной установкой регуляторов.
■с параллельной установкой регуляторов.

ГРПШ можно также разделить на две группы по обеспечиваемому выходному давлению:

■поддерживающие на выходах одинаковое давление.
■поддерживающие на выходах разное давление.

Как правильно выбрать ГРПШ? На нашем сайте есть несколько инструментов для правильного выбора ГРПШ.

■Вы можете самостоятельно ознакомиться с каталогом ГРПШ (или скачать его себе на компьютер) и выбрать подходящую модель.
■Вы можете заполнить опросный лист на ГРПШ, введя нужные параметры в интерактивной форме и мы поможем вам выбрать оптимальную модель.
■Вы можете написать нам письмо в свободной форме или созвониться с нашими менеджерами и мы вместе выберем м

gt-krim.ru

Назначение, устройство, классификация ГРП

Газорегуляторным пунктом (установкой) называется комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным.

В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:

  • газорегуляторный пункт шкафной (ГРПШ), в котором технологическое оборудование размещается в шкафу из несгораемых материалов;
  • газорегуляторная установка (ГРУ), в которой технологическое оборудование не предусматривает наличие собственных ограждающих конструкций, смонтировано на раме и размещается на открытых площадках под навесом, внутри помещения, в котором расположено газоиспользующее оборудование, или в помещении, соединенным с ним открытым проемом;
  • пункт газорегуляторный блочный (ПГБ), в котором технологическое оборудование смонтировано в одном или нескольких транспортабельных зданиях контейнерного типа;
  • стационарный газорегуляторный пункт (ГРП), где технологическое оборудование размещается в специально для этого предназначенных зданиях, помещениях или открытых площадках. Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

Газорегуляторные пункты и установки можно классифицировать следующим образом:

  • по назначению: домовые и промышленные.
  • по числу выходов: с одним и более выходами.
  • по технологическим схемам:
    • с одной линией редуцирования;
    • с основной и резервной линиями редуцирования;
    • с двумя линиями редуцирования, настроенными на разное выходное давление, и двумя резервными линиями;
    • с четырьмя линиями редуцирования (две основные, две резервные), с последовательным редуцированием, с одним или двумя выходами.

ГРПШ-400, ГРУ-400, ПГБ-400 производства ООО «Газ-Сервис»

Что касается газорегуляторных пунктов и установок с основной линией редуцирования и байпасом, то согласно п. 44 «Технического регламента «О безопасности сетей газораспределения и газопотребления» в газорегуляторных пунктах всех видов и газорегуляторных установках не допускается проектирование обводных газопроводов с запорной арматурой, предназначенных для транспортирования природного газа, минуя основной газопровод на участке его ремонта и для возвращения потока в сеть в конце участка, что прямо запрещает использование байпасов.

Одним из вариантов замены газорегуляторных пунктов и установок с байпасом являются газорегуляторные пункты и установки с основной и съемной обводной (см. СОЛ) линиями. Конструктивно подобные изделия представляют собой двухниточный пункт, в котором одна линия (СОЛ) является съемной. СОЛ предназначена для подачи газа потребителям при проведении регламентных работ на основной линии либо для восстановления газоснабжения в случае аварии. По конструкции, составу и типу оборудования СОЛ полностью соответствует основной линии редуцирования. Кроме этого, СОЛ должна предусматривать подключение к ней сбросных и продувочных трубопроводов. Для перевозки СОЛ комплектуются съемными комплектами транспортировочных кронштейнов.

Газорегуляторные пункты и установки с двумя и четырьмя линиями редуцирования в свою очередь по технологической схеме подразделяются на:

  • пункты и установки с последовательной установкой регуляторов;
  • пункты и установки с параллельной установкой регуляторов.

По выходному давлению подразделяются на:

  • пункты и установки, поддерживающие на выходах одинаковое давление;
  • пункты и установки, поддерживающие на выходах разное давление.

Пункты и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность линий. Пункты с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето) либо для газоснабжения разных объектов.

Оптимус-7000 с СОЛ производства ООО «Завод ПГО «Газовик»

СОЛ на базе РДНК-400 производства ООО «Завод ПГО «Газовик»

Расположение входа/выхода у газорегуляторных пунктов зависит как от технических условий подключения, так и от типовых решений различных производителей. Бывают пункты с вертикальным и горизонтальным расположением входа и выхода, вход и выход могут быть расположены как с одной стороны изделия, так и на его противоположных сторонах. Для изделий со входом и выходом на противоположных сторонах различают «правое» и «левое» исполнения — по стороне, с которой поток газа поступает в газорегуляторный пункт.

В случае необходимости для отопления ГРПШ и ПГБ могут быть использованы различные методы обогрева. Отопление бывает электрическим, либо с помощью газовой горелки или конвектора, либо от внешнего источника тепла. Выбор его типа зависит от места установки и условий эксплуатации оборудования.

Газорегуляторные пункты могут содержать узел учета расхода газа (см. главу 10) и оборудование для дистанционного контроля и управления технологическими параметрами (телеметрии/телемеханики), которое из-за своей специфики и большого количества производителей в данной книге не представлено.

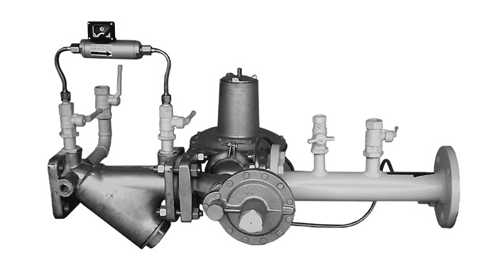

Рассмотрим устройство ГРП с основной и резервной линиями редуцирования. Основная линия редуцирования включает следующее последовательно соединенное трубопроводами оборудование: входное отключающее устройство 4, фильтр газовый 15, регулятор давления газа 14 с встроенным предохранительным запорным клапаном, выходное запорное устройство 17.

Фильтр газа осуществляет его очистку от механических примесей. Степень засоренности фильтра определяется с помощью индикатора перепада давления 16.

Регулятор давления газа осуществляет понижение давления до требуемого и сохраняет его неизменным вне зависимости от изменения входного давления и расхода газа.

Встроенный в регулятор предохранительный запорный клапан осуществляет перекрытие подачи газа в случае выхода давления (контролируемого через импульсный трубопровод 11) за верхний или нижний пределы его настройки.

Предварительная настройка параметров регулятора давления и предохранительного запорного клапана осуществляется через кран 7, для чего предварительно перекрываются краны 6 и 17. После настройки давление сбрасывается через трубопровод 2.

Резервная линия редуцирования идентична основной по составу технологического оборудования и служит для регулирования давления газа на период обслуживания или ремонта оборудования основной линии. Давление газа на входе обеих линий редуцирования контролируется через краны 10 с помощью манометров 8 на входе и 9 на выходе ГРП.

Для продувки газопровода основной и резервной линии служат трубопроводы 3.

Помимо запорного клапана, для защиты потребителя от повышения выходного давления сверх установленных значений в составе ГРП предусмотрена сбросная линия, предназначенная для сброса газа в атмосферу. Она состоит из трубопровода забора контролируемого давления с запорным устройством 13, предохранительного сбросного клапана 12, сбросного трубопровода 1. Подробное описание работы всех описанных устройств можно найти в соответствующих разделах.

При выборе газорегуляторных пунктов и установок базовыми являются рабочие параметры, обеспечиваемые регулятором давления газа (входное и выходное давление, пропускная способность), поэтому следует руководствоваться «Основными принципами выбора регуляторов». При этом не следует забывать , что выходные параметры пунктов и установок могут существенно отличаться от выходных параметров регуляторов. К примеру, максимальная пропускная способность пункта редуцирования газа определяется наименьшим из значений максимальной пропускной способности входящих в его состав регулирующей, запорной и защитной арматуры и фильтров газа.

Газорегуляторные пункты и установки, в том числе с узлами учета расхода газа изготавливаются на основании технического задания (опросного листа, см. стр. 1256). Справочные таблицы с основными характеристиками газорегуляторных пунктов и установок приведены на стр. 1246–1251.

Быстро и удобно подбор ПГРШ, ПГБ и ГРУ можно сделать с помощью бесплатных сервисов подбора на сайте www.gazovik-sbyt.ru в меню справа «Экспертный подбор». Работа сервисов подбора описана на стр. 1234–1235.

Газорегуляторный пункт(ГРП) с основной и резервной линиями редуцирования: 1, 3 — сбросные и продувочные трубопроводы; 2 — настроечная свеча; 4, 5, 6, 7, 13, 17 — запорная арматура; 8, 9 — манометр; 10 — кран шаровой для манометра; 11 — импульсный трубопровод; 12 — предохранительный сбросной клапан; 14 — регулятор давления газа с предохранительным запорным клапаном; 15 — фильтр газовый; 16 — индикатор перепада давления

gazovik-gaz.ru

Расшифровка ГРПШ, что такое ГРПШ

В соответствии с ТУ 4859-020-73339504-2015 ГРПШ расшифровывается как "пункты редуцирования газа шкафные", однако изначально правильная формулировка расшифровки ГРПШ звучала так: ГРПШ это "газорегуляторные пункты шкафные".

Соответственно, ГРПШ это оборудование, предназначенное для снижения давления газа, выполнен ГРПШ в виде металлического шкафа, внутри которого расположено технологическое оборудование. Снаружи ГРПШ имеет двери, запираемые на замок.

Предлагаем ознакомиться с фото ГРПШ - с закрытыми и открытыми дверьми.

Существует множество модификаций ГРПШ. Наиболее популярные из них: ШГРП, ГРПН, УГРШ, ГСГО.



Расшифровка ГРПШ интересует как правило начинающих проектировщиков, либо наоборот, проектировщиков со стажем, поскольку до выхода редакции ТУ 4859-020-73339504-2015 в документе ПБ 12-529-03 явно расшифровка ГРПШ не давалась:

ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления.

1. ОБЩИЕ ПОЛОЖЕНИЯ Основные термины и определения
Газорегуляторный пункт (ГРП), установка (ГРУ) - технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях.

Шкафной газорегуляторный пункт (ШРП) - технологическое устройство в шкафном исполнении, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях. Газорегуляторный пункт блочный - технологическое устройство полной заводской готовности в транспортабельном блочном исполнении, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях.

Буква "Ш " означает шкафной, Заводы изготовители могут применять любую аббревиатуру типа ШРП, ШГРП, ГРПШ.

tehgazpribor.ru

ГРПШ, Газорегуляторные пункты шкафные - ООО"ПКФ Газаппарат"


Газорегуляторные пункты шкафные серии ГРПШ
Газорегуляторный пункт шкафной
ГРПШ-32К/3, ГРПШ-32К/6, ГРПШ-32К/10,
ГРПШ-32/3-50-Б-0, ГРПШ-32/6-50-Б-0, ГРПШ-32/10-50-Б-0

 Это комплекс технологического оборудования и устройств, предназначен для снижения среднего и высокого давления газа на низкое, и поддержания его на заданном уровне а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений в системе газоснабжения жилых зданий и других объектов.
Регулируемая среда природный газ по ГОСТ 5542-87.

ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ШКАФНОЙ ГРПШ-32К
на базе регулятора РДНК-32.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.



Наименование
параметра
Значение для исполнения
ГРПШ-32К/3ГРПШ-32К/6ГРПШ-32К/10
Диапазон рабочего
давления, МПа
0,01-1,20,01-0,60,01-0,3
Диаметр седла
регулятора, мм
3610
Диапазон настройки
давления на выходе, Па
2000-2500
Пропускная
способность, м3/ч
Пропускная способность соответствует
 пропускной способности регуляторов РДНК
Присоединительные размеры
Входного патрубка, ДN
Выходного патрубка ДN

20
32
Габаритные размеры, мм,
длина
ширина
высота

620
520
560
Масса, кг30

ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ШКАФНОЙ
с газовым обогревом ГРПШ-32-50-Б-0

на базе регулятора РДНК-32.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

1 - шкаф металлический; 2 - обогреватель; 3 - оборудование технологическое; 4 - кран; 5,6 - дверки; 7 - газопровод


Наименование
параметра
Значение для исполнения
ГРПШ-32/3-50-Б-0ГРПШ-32/6-50-Б-0ГРПШ-32/10-50-Б-0
Диапазон рабочего
давления, МПа
0.01-1,20.01-0,60.01-0,3
Диаметр седла
регулятора, мм
3610
Диапазон настройки
давления на выходе, Па
2000-2500
Пропускная
способность, м3/ч
Пропускная способность соответствует
 пропускной способности регуляторов РДНК
Присоединительные размеры
Входного патрубка, ДN
Выходного патрубка ДN

20
32
Тепловая мощность
обогревателя, кВт,
при давлении газа 2000 Па
0,96
Расход газа на обогреватель
при давлении 2000 Па, не более
0,1
Габаритные размеры, мм,
длина
ширина
высота

1090
655
835
Масса, кг108

Устройство и работа ГРПШ
ГРП шкафные в соответствии с рисунками состоят из металлического корпуса 1, в котором размещено технологическое оборудование 2. Для удобства обслуживания в шкафу ГРПШ-32 имеются дверки 3, 4, а в шкафу ГРПШ-32К – крышка 3, которая крепится к корпусу 1 винтами.
Для удобства технического обслуживания в ГРП шкафных предусмотрена крышка люка 5.
Технологическое оборудование в соответствии с рисунком 3 состоит из регулятора давления газа РДНК-32. На входе установлен кран КН1.
Для контроля давления газа на входе предусмотрен клапан трехлинейный КТ, к которому присоединяется манометр.
На выходной линии для контроля давления газа предусмотрен кран КН2 с ниппелем для присоединения мановакуумметра.
Для удобства обслуживания и ремонта ГРП шкафных предусмотрено быстрое снятие регулятора РДНК-32 при помощи накидных гаек и разъемных соединений. Разъемные соединения трубопроводов доступны для осмотра и ремонта.

 Техническое обслуживание.
1. Техническое обслуживание ГРП шкафного производить в соответствии с требованиями ПБ 12-529-03 в сроки, предусмотренные графиком.
2. В процессе эксплуатации запорное, регулирующее и предохранительное оборудование периодически должно подвергаться техническому осмотру и проверке соответствия настройки требованиям паспортов на данные виды оборудования в сроки установленные инструкцией, обеспечивающей безопасность и надежность эксплуатации.
3. Планово-предупредительные ремонты должны производиться не реже одного раза в год, согласно графику, утвержденному руководством эксплуатирующей организации.
4. Диагностирование проводить в соответствии с требованием нормативной документации.

Принципиальная схема ГРПШ-32

Принципиальная схема ГРПШ-400

Возможные комплектации ГРПШ
ГРПШ - 400 – СГ  (с СГ16М-100, или RVG-65, с самописцами,) 1 обогреватель.

ГРПШ-400-СГ-ЭК (с электронным корректором ЕК) 1 обогреватель.

ГРПШ-400-СГ-СПГ (с электронным корректором СПГ) 1 обогреватель.

ГПРШ–400 У (1 обогреватель) (Рвх= до 0,6 МПа, Рвых= 2-5 кПа, Q= 0,1-500 м3 /час).

ГРПШ-400/2 (2 линии редуцирования, РДНК-400) 1 обогреватель (Рвх= до 0,6 МПа,  Q= 0,1-500 м3 /час).

ГРПШ-32-Б-0-СГ (со счетчиком СГМН - 1G6, Рвх = 0,3; 0,6; 1,2 МПа, Рвых= 2-2,5 кПа, Q = до 10 м3/час) 1 обогреватель.

ГРПШ-32-50-Б-0 ( с байпасом, РДНК-32, ПСК-20 ) 1 обогреватель.

ГРПШ-32-50-Б-0 (с дополнит. Фильтром, с байпасом, РДНК-32, ПСК-20)  1обогреватель.

ГРПШ-32–СГ (со счетчиком RVG-G16, Рвх = 0,3; 0,6; МПа, Рвых= 2-2,5 кПа, Q = до 100 м3/час) 1 обогреватель.

ГРПШ-32–СГ-ЭК 1 обогреватель.

Назначение, устройство, классификация
газорегуляторных пунктов
ГРП, ГРПШ, ШРП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ.

Возможные неисправности оборудования ГРП, ГРПШ, ШРП.

На главную



gazapparat.ucoz.ru

ГРПШ | Шкафной газорегуляторный пункт цена

Обозначим общую работу шкафных газорегуляторных пунктов как:

  • Регуляция автоматически выходного давления на заданном уровне.
  • Перекрытие крана подачи газа при любом отклонении от разрешенного диапазона.
  • Проведение очистительных мероприятий по газу.
  • Эффект редуцирования природного газа разного вида с высокого до низкого уровня давления, его поддержание.
  • Строгий учет расхода газа с коммерческой и технологической сторон.
  • Защита потребительского газопровода от перегрузок недопустимых повышений давления.

Комплектация ГРПШ

Если говорить кратким, понятным языком о составе любого газорегуляторного пункта шкафного типа, то стоит выделить, для начала, наличие шкафа с металлической или сэндвич основой, обязательно негорючего вида, с вентиляционными отверстиями. Также, для проведения технологических работ предусмотрены дверцы или люки, с прочной фиксацией и запорным механизмом. Его эксплуатационный срок в среднем - 30 лет. Внутри шкафа расположено необходимое технологическое оборудование, в виде регулятора давления газа, нескольких кранов на входе и выходе, запорной арматуры, газопровода, манометров давления и расходно-измерительное оборудование. Все сочленения трубопроводов разъемные, регуляторы крепятся накидными гайками для быстрой замены или снятия, по необходимости крепится обогреватель.

Выглядит это так:

Поступающий природный газ по общему газопроводу нуждается в очистке от примесей, в основном, механического рода. Справляются с этой работою, установленные в ГРПШ, газовые фильтры различных модификаций: ФГ, ФГКР, ФГМ и ФС. Они располагаются на входе в газопровод самой ГРПШ и поддерживают «внутреннюю» чистоту газа и оборудования.

Далее газ попадает в закрепленный перед регуляторным устройством клапан с предохранительно-запорными функциями, это могут быть клапаны ПКН и КПЗ. Смысл его работы в отключении (блокировании) газового потока при показателях входящего давления ниже или выше разрешенных пределов.

Основную цель установки ГРПШ поддерживают автономные редукторы давления газа, отличные по типам – РДСК и РДГ, РДНК и РДБК, применяющие принцип распределения давления «после себя». После клапанов природный газ поступает в регулятор, где его давление приводится в автоматическом режиме, с помощью понижения, до нужной отметки и поддерживается на этой точке на выходе. На работу редуктора не влияет расход газового потока.

За регулятором устанавливают гидрозатвор с запорным механизмом или клапан с предохранительно-сбросной функцией, отвечающий за нормализацию давления и проводящий сброс в атмосферу излишнего потока природного газа. Даже после прохождения через регулятор давления, газ может иметь нестабильное давление, выше нормы. Перед газопроводом с выходом газа к потребителю может быть установлен счетчик расхода газа вместе с предохранительным клапаном типов КПС или ПСК. В случае сбоя работы регулятора или отсутствия понижения давления даже после выброса, выходящий поток газа перекрывается, эта линия редуцирования будет закрыта.

Осуществлять бесперебойную подачу природного газа после нестандартных ситуаций продолжать необходимо, для этого в ГРПШ существует обводной газопровод – байпас. Его используют также для проведения ремонтных и профилактических работ технологического оборудования ГРПШ. В случае работоспособности шкафного пункта более 5000 м3/ч, функции байпаса перекладываются на дополнительно устанавливаемую линию редуцирования (резервную).

Дополнительными устройствами комплектации ГРПШ могут быть также: индикаторы по перепадам давления, обеспечение дистанционного контроля работы ГРПШ посредством мобильной связи, собственная автономная система пожаротушения и контроля загазованности.

Виды ГРПШ

Ассортиментный ряд ГРПШ достаточно широкий из-за современного разнообразия качественного технологического оборудования с разной пропускной способностью, типов регуляторов давления газа, с разной схемой построения и рабочими параметрами расхода газа, входного и выходного давления. Поэтому, от вида схемы построения, ГРПШ различаются, как и простые газораспределительные пункты, по количеству редуцированных линий:

  • Имеют байпас и одну линию редуцирования
  • Включают к основной наличие резервной линии редуцирования
  • Состоят из двух линий редуцирования и из последовательно или параллельно установленных регуляторов давления.

С одной линией редуцирования ГРПШ применяют для газообеспечения индивидуальных и общих жилищных объектов, определяя работу пункта как домового. Для поддержания полноценного газоснабжения производственных предприятий ГРПШ создаются как промышленные.

Шкафные пункты различаются по количеству выходов: с одним или двумя выходами природного газа, причем вход и выход можно расположить, по желанию клиента, горизонтально или вертикально.

Основными разновидностями ГРПШ являются: ГСГО, УГРШ, ГРПН

  1. ГСГО определяется как газовая станция с обогреванием газового характера, используемая для очистительных процедур природного топлива и снижения уровня давления газа любого вида. Также система эффективна для быстрой блокировки газовых кранов, за временной период не более 90 секунд, в случае аварийных отклонений от нормативов давления. Основой установки служат регуляторы типа РДБК. Отлично выполняет главную функцию – защиту от max-перепадов давления газа при эффективной подаче газа в жилые дома, объекты промышленного и сельскохозяйственного назначения.
  2. УГРШ представляет собой установку газорегуляторную шкафную, работающую на базе редуктора РДП или РДК, для полноценного газообеспечения объектов бытовой и промышленной зоны. Редуцирует установка подачу с высокого или среднего давления на низкое, поддерживает уровень давления автоматически, при отклонениях выбрасывает лишнее или полностью останавливает подачу газа.
  3. ГРПН газорегуляторный пункт редуцирования высокого и среднего давления на низкое, обеспечивающий стабильное на выходе нужное давление газового потока, работающий на базе комбинированных регуляторов РДНК, не зависит от колебаний входного давления.

Обеспечивая на выходе из ГРПШ нужный диапазон давления, пункты могут быть смонтированы с целью получения различного давления на выходах или же одинакового, на одном или нескольких выходах, включенных в конструкцию. Естественно, пропускная способность таких ГРПШ тоже будет различной, что позволяет управлять газообеспечением сезонно и весьма выгодно, с экономической точки зрения обеспечивая в итоге экономию газа до 15-20 процентов.

Эксплуатационные условия

Для ГРПШ условия эксплуатации разработаны точно по правилам ГОСТ 15150 с учетом особенностей климатических зон расположения пунктов, имеющих температурный диапазон от -60 до +60 ºС, включая расчеты нагрузки снега или ветра, сейсмических скачков свыше 6 баллов, а также уровень самых холодных пятидневок по СНиП. Эти шкафные пункты отлично работают в зоне умеренного и умеренно-холодного климата, стабильны в зоне холодного пояса. Именно от места установки ГРПШ, по согласованию с заказчиком, выбирается вид обогревателя: это может быть обогрев от газогорелочных средств на автоматике, электрический или водяной, при наличии доступа к внешнему теплоносителю.

В течение всего периода работы ГРПШ необходимы обязательные техосмотры оборудования запорного действия, регулирующего и предохранительного значения, а также ежегодные ремонты планового и предупредительного характера. Любые работы по сервисному и гарантийному обслуживанию заносятся в специальный график, а вид диагностики соответствует прилагаемой нормативной документации.

Компания «СарГаз» предлагает шкафные установки заводского типа, с разными параметрами работы по уровню входного и выходного давления, различной пропускной способностью, нужным количеством линий редуцирования и выходов газопровода. Кроме того, специалисты нашей компании помогут разработать в кратчайшие сроки и изготовить ГРПШ на заказ по индивидуальным характеристикам клиента.

sargaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
