Трос грозозащитный, грозотрос

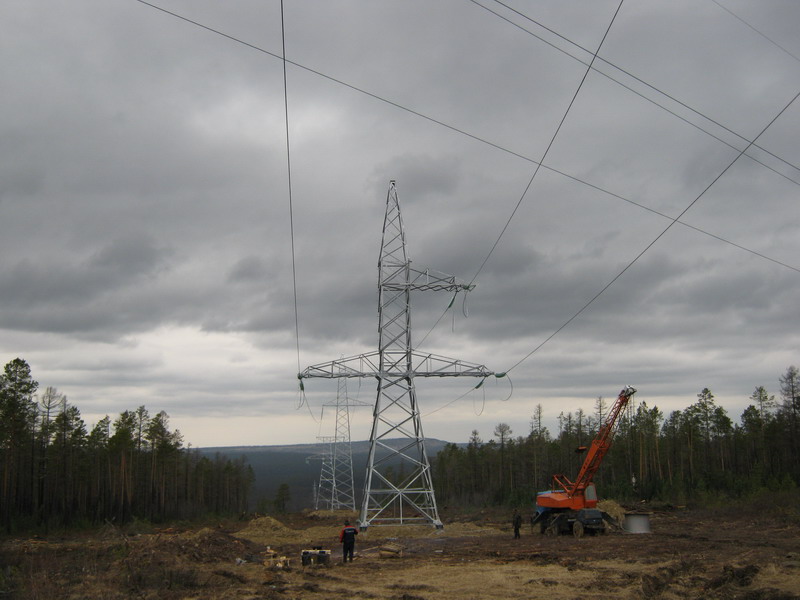

Трос грозозащитный (грозотрос) — заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи, служащий для защиты токопроводящих проводов от прямых ударов молнии.

В зависимости от расположения, количества проводов на опорах высоковольтной линии, сопротивления грунта, класса напряжения, необходимой степени грозозащиты монтируют один или несколько грозотросов. Высота подвеса грозозащитных тросов определяется в зависимости от угла защиты, то есть угла между вертикалью, проходящей через грозотрос, и линией, соединяющей грозотрос с крайним проводом, который может изменяться в широких пределах и даже быть отрицательным.

На высоковольтных линиях напряжением до 20 кВ трос грозозащитный обычно не применяется. Высоковольтные линии 110-220 кВ на деревянных опорах и высоковольтные линии 35 кВ (независимо от материала опор) чаще всего защищают грозотросом только подходы к подстанциям. Линии 110 кВ и выше на металлических и железобетонных опорах защищают тросом на всём протяжении.

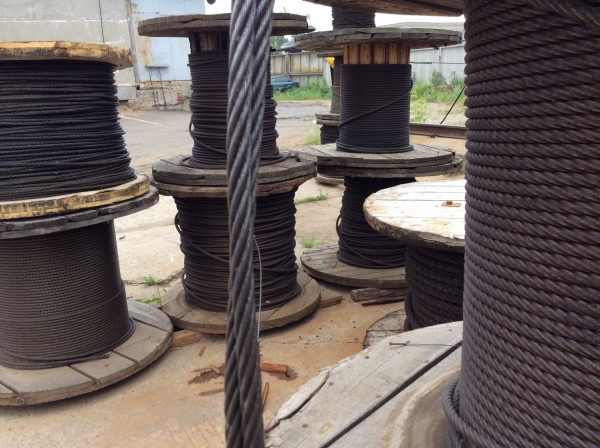

В качестве грозозащитных тросов применяются стальные канаты или иногда — сталеалюминиевые провода со стальным сердечником увеличенного сечения. Стальные канаты условно обозначают буквой С и цифрами, указывающими площадь их сечения (например, С-35). Как правило, в качестве грозозащитных тросов на линиях электропередач 35кВ применяются канаты 8,0-Н-120-1-СС ГОСТ 3062 (ТК 8.0), на линиях 110 и 150кВ — канаты 9,1-Г-1-СС-Н-140 ГОСТ 3063-80 (ТК 9.1) или (ТК50), на линиях 220кВ и выше — канаты 11,0-Г-1-СС-Н-140 ГОСТ 3063-80 (ТК 11.0) или (ТК70).

С 01.07.09 предприятиям ОАО «ФСК ЕЭС», ТОиР «Электросетьсервис» и МРСК на высоковольтные линии в качестве защиты от прямых ударов молнии следует применять грозотрос марки МЗ-В-ОЖ-Н-Р, выполненный по СТО 71915393-ТУ 062-2008 диаметрами от 8 до 22,5 мм и группой прочности в диапазоне от 1770 н/мм2 до 1970 н/мм2 оцинкованные по группе «ОЖ» с +5% допуском.

Диаметр каната, ммОриентировочная масса 1000 м каната, кгМаркировочная группа, Н/мм2 (кг/мм2)
1770 (180)1860 (190)1960 (200)
Суммарное разрывное усилие всех проволок в канате, кН, не менее
8,044395,7100,9106,3
9,2544102,2107,8113,5
11,0752143,8156,1164,3
13,01069200,8216,7223,3
14,01280240,4253,7267,1
15,01450272,5287,5302,5
16,01670314,2331,2348,7
17,01837345,5
18,52256425,0
21,02802526,6
22,53450610,5

Трос грозозащитный может подвешиваться на изоляторах. В этом случае ток молнии проходит на заземлитель через специальный искровой промежуток. Изолированный грозотрос применяют для передачи сигналов ВЧ связи, а также на высоковольтных линиях с автоматической плавкой гололеда.

Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Грозозащитный трос С-50 ТК-50 ТК-9.1 / Товары и услуги / Energoboard

3 ноября 2022 в 10:24

Код: 32008

Рубрика: Кабельная продукция

Тип сделки: Продажа

Состояние: новое

Обновлено: 3 ноября 2022 в 10:24

Создано: 19 августа 2015 в 10:32

Количество: Не указано

Год изготовления: Не указан

Цена: Не указана

Описание

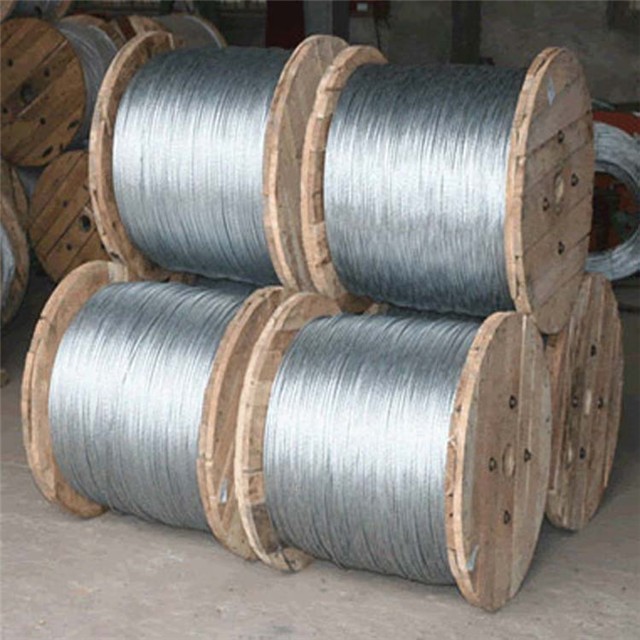

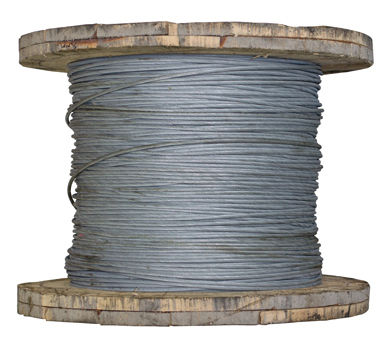

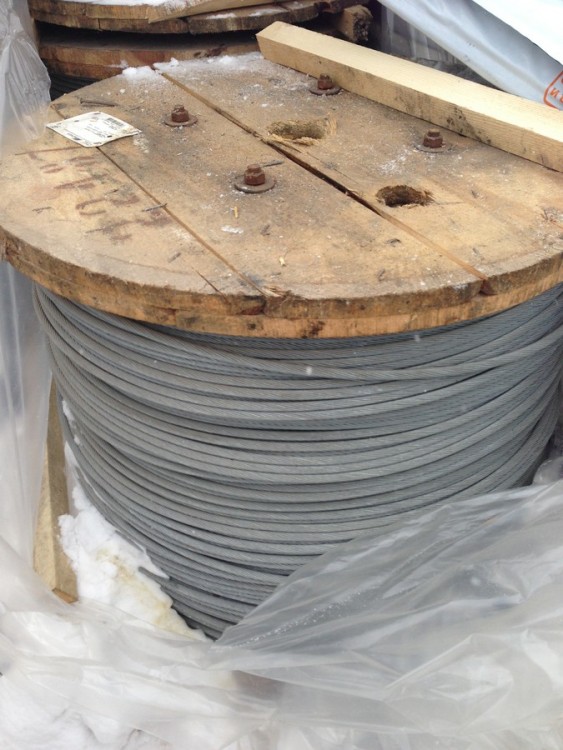

Грозозащитный трос С-50 выполнен в форме стального оцинкованного каната для защиты линий электропередач от атмосферных перенапряжений и прямых ударов молнии.

В различных источниках встречаются разные обозначения грозозащитного троса С-50, такие как грозозащитный трос ТК-50, грозозащитный трос ТК 9.1 либо грозозащитный трос ТК 9.2. Рекомендовано в качестве грозозащитного троса С-50 применять канат стальной оцинкованный по гост 3063-80 диаметром 9,1 мм с расчетной площадью сечения всех проволок 48,64 мм2, также в качестве грозозащитного троса ТК-50 возможно применять оцинкованные канаты по гост 3062-80 диаметром 9,2 мм с расчетной площадью сечения всех проволок 50,45 мм2.
В нашей компании вы всегда можете купить грозозащитный трос С-50, а наши опытные сотрудники будут рады помочь вам в выборе.
