Грейфер для сыпучих материалов
На сегодняшний день достаточно часто в различных сферах производственной и промышленной деятельности незаменимым оборудованием является грейферный захват. Это специальное подвесное устройство съемного характера, которое, как правило, крепится к крановой технике для осуществления захватных и погрузочных работ. Стоит отметить, что грейферы для сыпучих материалов могут подразделяться по видам материала, который они грузят. Эти устройства могут предназначаться для работы с твердыми и негабаритными материалами или для сыпучих грузов. Именно о них речь и пойдет в данной статье.
Устройство грейфера для сыпучих материалов
Как правило, грейфер для грузов сыпучего типа бывает двухчелюстным, то есть состоит из двух одинаковых половин, так называемых «челюстей». Стоит отметить, что грейферы являются канатными и могут быть оснащены либо одним, либо двумя канатами. Одноканатный грейфер производит опускание и подъем груза. В свою очередь, двухканатный грейфер для сыпучих материалов является более продуктивным вариантом, поскольку кроме подъема и опускания груза он еще и сам его забирает, то есть один канат такого грейфера предназначен для движения грейферного захвата, а второй канат производит сжимание и разжим его челюстей.
Челюсти грейфера для сыпучих материалов выполнены в виде ковшей, которые при сжатии образуют большую емкость, в которой непосредственно производится транспортировка груза на место выгрузки. То есть при запуске механизма челюстей, они производят сжимание, при этом захватывая одновременно со сжатием сыпучий материал. После того, как захват сырья выполнен и челюсти грейферной установки полностью сжаты, крановая установка начинает поднимать грейферное устройство на нужную высоту, и перемещать ковш с грузом на место для разгрузки материала.
Управление и принцип работы грейфера для сыпучих материалов

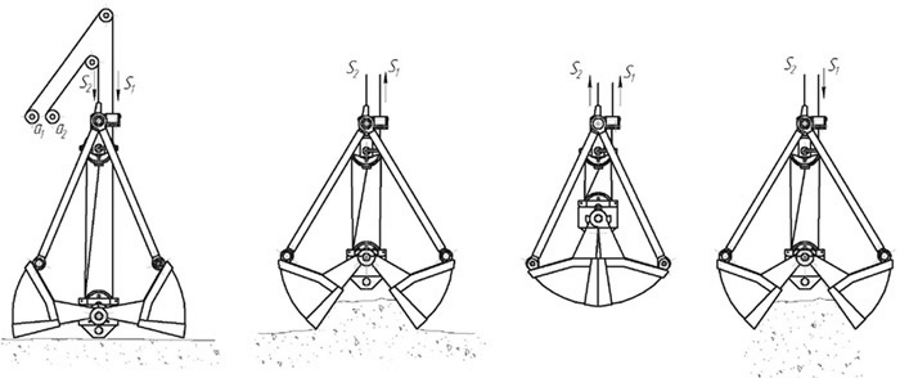

Данное устройство работает под непосредственным управлением крановщика. Работа с представленным оборудованием является достаточно легкой и не требует никакого специального навыка, поскольку все операции происходят буквально в три этапа. Это запуск грейфера, разжатие и сжатие челюстей с одновременным захватом груза и его последующая транспортировка в ковше устройства.
Простота в управлении таким устройством, как грейфер для сыпучих материалов, достигается за счет того, что данное устройство сконструировано особым образом: при соприкосновении челюстей с опорной поверхностью, они разжимаются в автоматическом режиме. Вместимость грейферного захвата может варьироваться в зависимости от непосредственного назначения устройства, средним показателем является от полутора до трех кубометров материала. Как правило, наиболее часто используются грейферы вместимостью в полтора кубических метра.
Модификации грейферов для сыпучих материалов
Важным является то, какой грузоподъемностью обладает сам кран, на который будет подвешиваться грейфер. Вообще, грейферные установки делятся на три типа. Легкие производят подъем таких грузов, как уголь, шлак, зерно, семена, и сахарный песок. Существуют грейферы для сыпучих материалов среднего уровня тяжести, на которых чаще всего происходит перемещение песка, щебенки, гравийного материала, цемента, угля отсевного типа, металлургического шлака, соли, шамота, серы, всевозможных удобрений и добавок, почвы и другого аналогичного материала.
Следующим типом грейферного захвата для сыпучих грузов является тяжелая установка, которая производит перемещение бокситов, медно-никелевых и железорудных концентратов, руды разных типов, ферросплавов и других материалов такого типа. И наконец, существуют грейферы очень тяжелого типа, которые перемещают такие грузы, как свинцовый концентрат и другие тому подобные грузы.
Основные разновидности и классификация грейферов
Основные разновидности и классификация грейферовпроизводство спецтехники
Содержание
- Полезная информация
При транспортировке сыпучих веществ необходимо использовать специальное оборудование. Такие приспособления называются грейферами. Они позволяют осуществить захват груза и минимизировать потери материала при его доставке на место назначения.
Поскольку сыпучие материалы обладают различными характеристиками, имеют дифференцированную плотность, вязкость и иные параметры, грейферы представлены на рынке в широком ассортименте. Каждый конкретный тип устройства предназначается для захвата определенного вида грузов. Кроме того, грейферы могут использоваться для захвата бревен, а также строительного мусора. Наша компания реализует качественные прицепы, а также другое оборудование, совместимое с грейферами. Подробно о том, как выбирать данные приспособления, вы узнаете из настоящей статьи.

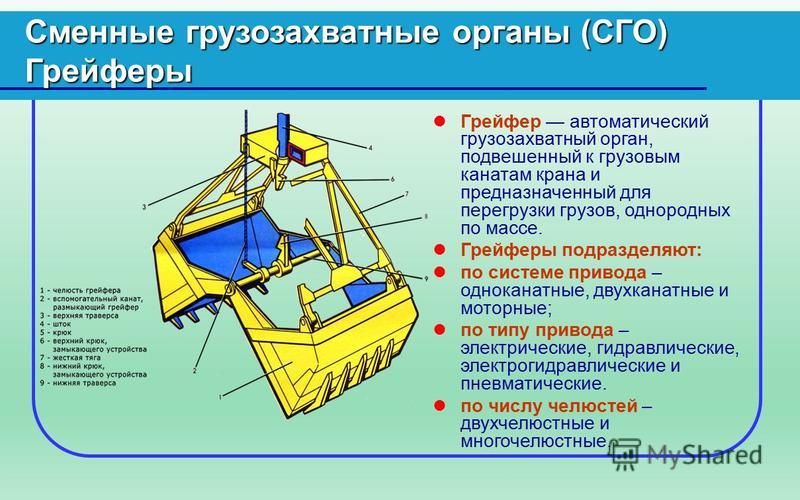

Существует основная классификация грейферов — по функционалу рабочего механизма устройства. Выделяют следующие типы оборудования:
- Канатные. В таких грейферах захват объединяется с лебедкой при помощи канатов. Данные устройства имеют невысокую цену и отличаются длительным сроком службы. Простота конструкции обеспечивает низкую стоимость ремонта и обслуживания устройств.
- Приводные. Грейферы, имеющие более сложную конструкцию.
Чаще всего электропривод размещают непосредственно на захватном устройстве. Использование автоматики существенно упрощает процесс транспортировки и погрузки сыпучих материалов. Приводные грейферы могут быть как одноканатными, так и двуканатными. Устройства первого типа весьма просты в управлении. При наличии двух канатов одновременно могут выполняться несколько операций, например, подъем и спуск сыпучих материалов. Следует отметить, что устройства приводного типа имеют весьма сложную конструкцию. Привод может функционировать за счет встроенного редуктора, а также электрической тали. Это существенно упрощает и автоматизирует процесс транспортировки грузов. Наличие приводного механизма позволяет выполнять все операции четко по расписанию. Производительность подобных устройств в несколько раз выше, чем канатных аналогов, однако и стоят они значительно дороже.
Чаще всего электропривод размещают непосредственно на захватном устройстве. Использование автоматики существенно упрощает процесс транспортировки и погрузки сыпучих материалов. Приводные грейферы могут быть как одноканатными, так и двуканатными. Устройства первого типа весьма просты в управлении. При наличии двух канатов одновременно могут выполняться несколько операций, например, подъем и спуск сыпучих материалов. Следует отметить, что устройства приводного типа имеют весьма сложную конструкцию. Привод может функционировать за счет встроенного редуктора, а также электрической тали. Это существенно упрощает и автоматизирует процесс транспортировки грузов. Наличие приводного механизма позволяет выполнять все операции четко по расписанию. Производительность подобных устройств в несколько раз выше, чем канатных аналогов, однако и стоят они значительно дороже.Грейферы могут иметь различное количество челюстей. В частности, очень популярными являются модели, захват которых состоит из трех и более челюстей.
Выбирай грейфер, следует ориентироваться прежде всего на особенности груза, с которым предстоит работать. Производители оборудования дают свои рекомендации потребителям, от которых следует отталкиваться при покупке. Кроме того, важным фактором является управление грейфером. Оно может осуществляться как посредством пульта, так и из кабины специальной техники.
Если вам требуются ломовозы и другая специальная техника высокого качества, обратитесь в нашу компанию. Мы сумеем подобрать подходящую для вашей компании модель по невысокой цене. Будем рады сотрудничеству.
назад к просмотру списка новостей
Layer 1Классификация грейферного ковша — Знание
Классификация грейферного ковша
Дата: 09 июля 2021 г.
Грейферный ковш представляет собой разбрасыватель, который захватывает и выгружает сыпучие материалы путем открытия и закрытия двух левых и правых комбинированных ковшей или нескольких челюстей. .
Грейферные ковши можно разделить на легкие (например, для захвата зерна), средние (например, для захвата гравия) и тяжелые (например, для захвата железной руды) в зависимости от насыпной плотности захватываемых материалов.

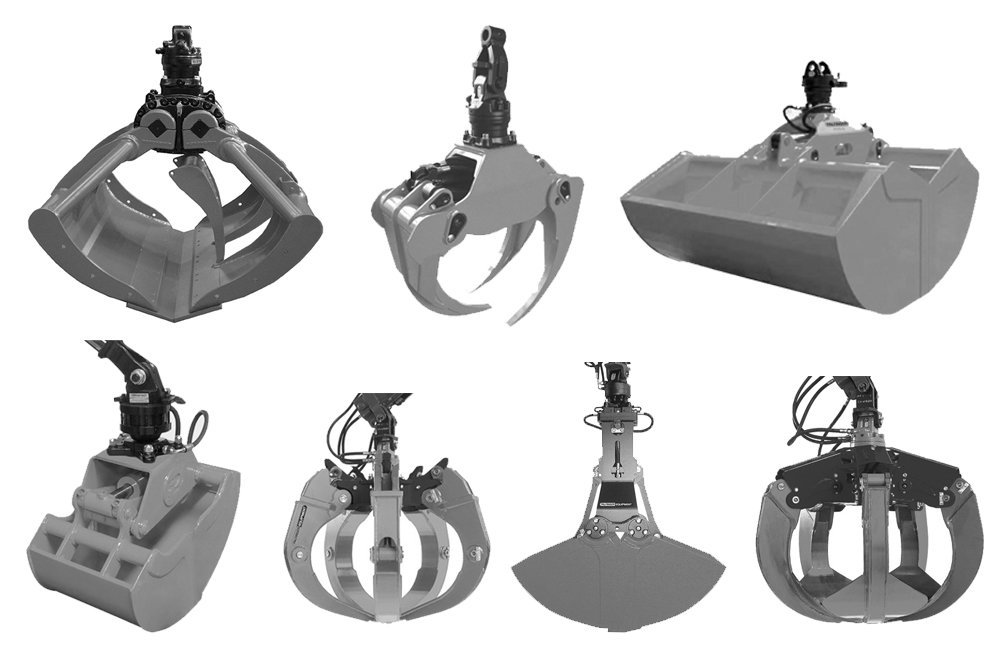

По количеству захватов он делится на двухчелюстной грейфер и многочелюстной грейфер. Чаще всего используется двухчелюстной грейфер. Для крупной руды, железных опилок и стального лома рекомендуется использовать многочелюстной грейферный ковш, поскольку он имеет характеристики нескольких когтей и острых зазубрин, которые легко вставлять в кучу и могут получить лучший эффект захвата.
Существует также ножничный грейфер, который имитирует принцип конструкции ножниц. Его сила захвата может постепенно увеличиваться при смыкании челюстей и достигать максимального значения в конце смыкания.
Отверстие горловины ковша и площадь покрытия материалов также больше, чем у обычных грейферов, что улучшает способность захвата и способствует очистке склада материала и кабины. Тем не менее, эффект плохой для больших материалов из-за его небольшого начального усилия захвата.
В зависимости от режима движения его можно разделить на две категории: грейферный ковш с гидравлическим приводом и ковш с механическим грейфером.
1. Гидравлический грейферный ковш
Сам гидравлический грейферный ковш оснащен открывающейся и закрывающейся конструкцией и обычно приводится в действие гидравлическим цилиндром. Он широко используется в специальном гидравлическом оборудовании, таком как гидравлические экскаваторы, башни гидравлических кранов и т. д. Он может заменить крюк краном для захвата и подъема сыпучих грузов.
Гидравлические грейферы представляют собой гидравлические конструктивные элементы. Сварка является наиболее важным производственным процессом для гидравлических грейферов.
Качество сварки напрямую влияет на прочность конструкции и срок службы грейферов. Кроме того, гидроцилиндр также является наиболее важным компонентом привода.
2. Механический грейфер
Сам механический грейфер не имеет открывающейся и закрывающейся конструкции. Обычно он приводится в движение тросом или внешней силой шатуна. По рабочим характеристикам его можно разделить на двухканатный и одноканатный. Чаще всего используется двойной захват.

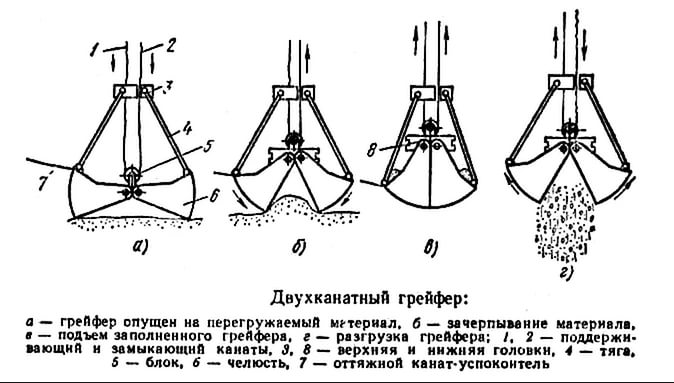

Грейферный ковш двухканатный имеет поддерживающий трос и открывающий и закрывающий трос, которые соответственно намотаны на барабан поддерживающего механизма и открывающего и закрывающего механизма. Двухканатный грейфер надежен, прост в эксплуатации, имеет высокую производительность и широкое применение.
В качестве поддерживающего троса, а также открывающего и закрывающего троса одноканатного грейфера используется один и тот же трос. Через специальное запорное устройство стальной трос попеременно поддерживает, открывается и закрывается.
Механизм намотки одноканатного грейфера относительно прост, но производительность невысока, и он редко используется при большом количестве погрузочно-разгрузочных работ.
Применение и классификация грейферных кранов
Грейферный кран представляет собой подъемную машину, оснащенную грейфером. Он широко используется для погрузки сыпучих грузов, бревен, полезных ископаемых, угля, песка, камня и земляных работ в порту, на пристани, на грузовой станции, в шахте и так далее.
В зависимости от типа крана его можно разделить на: мостовой грейферный кран, козловой грейферный кран, грейферный кран со складной стрелой и т. д.1.
Мостовой грейферный кран0051 используется для подъема сыпучих и гранулированных материалов. Грейферный кран выгружает уголь, руду, фосфаты и другие сыпучие материалы из грузового танка в бункер, а затем по конвейерной ленте выгружает их на склад или погрузочно-разгрузочный терминал.
Обычная конфигурация грейферного крана мостового типа: управляется из кабины, кабина водителя закрывается независимо, и каждый механизм использует подъемный двигатель с обмоткой и регулировку скорости сопротивления. Грейфер подъемного оборудования Рабочий уровень мостового крана: A6, A7, рабочая среда 20 ℃ ~ + 40 ℃. Эта модель не рекомендуется для рабочих сред с требованиями взрывозащиты и изоляции.
Мостовой грейферный кран может использоваться для других конфигураций:
1. Направления открытия и закрытия грейфера параллельны и вертикальны;
2. Грузоподъемность грейферного крана включает вес грейфера;
3. Когда подъемная тележка грейферного крана оснащена дождевиком, предельный размер верхней поверхности H+h;
4. Когда кран используется на открытом воздухе, общее количество и максимальное давление на колесо должны быть увеличены на 5%.
6. Грейферный кран имеет стандартную подъемную тележку и подъемную тележку со шкалой для выбора
7, в зависимости от потребностей может быть оснащен захватом для сахарного тростника, захватом для мусора, захватом для дерева и другими типами захватов.
8, захват делится на: одинарный захват, двойной захват, электрический захват, захват с целевым набором.
2. Козловой грейферный кран
Козловой грейферный кран в основном используется на открытой стационарной грузовой площадке для перевозки шахт, угля, древесины и т. д. В основном однобалочный грейферный кран и двухбалочный грейферный кран относятся к мостовым кранам, которые делятся на однобалочные грейферные краны и двухбалочные грейферные краны в зависимости от количества балок. Он выполняет ту же функцию, что и мостовой грейферный кран.
козловой грейферный кран и мостовой грейферный кран
3. грейферный кран со складной стрелойгрейферный кран со складной стрелой делится на кран для бревен и кран для сахарного тростника в зависимости от погрузки и разгрузки объектов. Однако с развитием науки Китай разработал многофункциональный грейферный кран.
грейферный кран со складной стрелой
1. Грейферный кран Shell Грейферный кран Shell подходит для погрузки различных сыпучих материалов, полезных ископаемых, угля, песка, гравия, горных пород и т. д. в портах, доках, станциях, шахтах и т. д. он может
2. Многостворчатый грейферный кран Многостворчатый грейферный кран подходит для зачистки и очистки стали, рафинирования стали, крупногабаритного металлолома. завод по переработке и стройплощадке, переработка металлолома, погрузка и разгрузка, транспортировка, разборка автомобилей, очистка, восстановление, замена, переработка автомобилей с длительным сроком службы из высокопрочной износостойкой стали; Корпус клапана может быть выбран в соответствии с различными рабочими условиями: полностью закрытый диск клапана, полузакрытый диск клапана, широкий диск клапана и узкий диск клапана, главный захват для дерева. Он используется для захвата, погрузки и разгрузки различных спецификаций бревен, древесины, труб, барабаны и другие предметы.
Он может быть захвачен одним захватом или несколькими захватами, а также может использоваться с башенным краном, козловым краном и другими кранами. Захват для тюков — это своего рода погрузочно-разгрузочное оборудование, специально разработанное для электростанции соломы, которое подходит для разгрузки деревянного склада и причала. Он в основном используется для разгрузки, штабелирования и подачи тюков соломы, с высоким рабочим уровнем, отвечающим потребностям рабочей среды склада соломы на электростанции, будучи влажным, пыльным, часто используемым и непрерывным.
Механический грейфер не имеет открывающейся и закрывающейся конструкции, обычно приводимый в действие внешней силой троса или шатуна.
По рабочим характеристикам их можно разделить на двухканальные захваты и одноканальные захваты. Наиболее распространенным является захват с двойной веревкой. Двойной канатный захват наматывается на опорный механизм и механизм открытия и закрытия с помощью поддерживающего каната и открывающего и закрывающего каната соответственно. Двухканатный грейфер отличается надежной работой, удобством в эксплуатации, высокой производительностью и широким применением. После использования двух групп двойных канатов рабочий процесс четырехканального захвата такой же, как и у двойного канатного захвата. Одноканатный захват использует один и тот же трос для опорного троса, открывающего и закрывающего троса. Стальной трос используется для поворотной опоры, а также для открывания и закрывания с помощью специального запирающего устройства. Механизм намотки одноканатного грейфера прост, но его производительность невысока, что редко используется при большом количестве погрузочно-разгрузочных работ.
Грейферный ковш
Меры предосторожности при обращении с грейферным краном? Не работайте, если возникает одно из следующих условий: 1.
Перегрузка или разгрузка, когда вес объекта неизвестен;
2. Не делайте паузы, когда сигнал неясен; дисбаланс может привести к зависанию крана при скольжении；
4. Не висеть при подъеме или плавании；
5. Конструкция или компоненты имеют дефекты, которые влияют на безопасность работы или повреждения, такие как отказ тормоза или предохранительного устройства, повреждение конструкции крюковой гайки, повреждение стального троса, не соответствующего стандарту утилизации, и т. д.；
6. Когда закопанные предметы нечеткие, их нельзя подвешивать;
7. Не вешать при подъеме тяжелых предметов;
8. Рабочая площадка темная, а площадка, подвешенные предметы и сигналы управления не видимый；
9. При развязывании скрученного троса угол тяжелого предмета не поднимается；
10. Отсутствие подвешивания при наружной упаковке расплавленной стали (расплавленного чугуна).
