Технические характеристики грейдера ДЗ 122, автогрейдера дз-122, avto greider dz
Главная ⇒ Грейдер ДЗ / ГС⇒ Грейдер / автогрейдер ДЗ 122А⇒ Технические характеристики грейдера

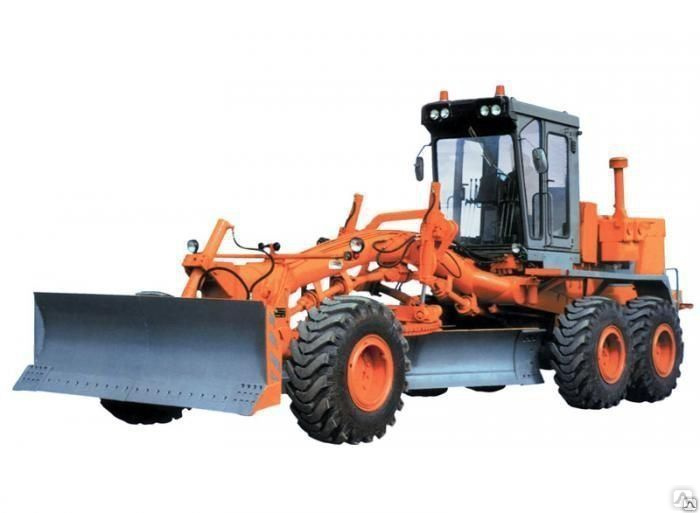

- Грейдер ДЗ 122 А — завод изготовитель «Дормаш», предназначен для выполнения планирования земляного полотна дороги, возведения насыпных сооружений, планирование площадей, устройству дороги так называемому корыто, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги. Его используют для ремонта и содержания дорог и обочин, очистки снега, рыхления асфальтовых покрытий, булыжных мостовых и тяжелых грунтов. Может работать на грунтах I — III категории. Температурный режим эксплуатации окружающей среды -40°С…+40°С в условиях умеренного и тропического климата.
- Грейдер ДЗ 122 А и его модификации по конструкции аналогичны модели ДЗ 143 Брянского производства и имеют много унифицированных узлов.
- Грейдер ДЗ 122 А оснащен
- ДЗ-122 применяют 3-и вида коробок передач: Гидромеханической (ГМКП) с 4-мя передачами вперед и 2-мя назад. Механической с 6-ю передачами вперед и передаточным числом на повышеной передаче равной (i = 0,62), и 2-мя передачами назад. Механической (МКПП)с 6-ю передачами вперед и передаточным числом на повышеной передаче равной (i = 0,835) и 2-мя передачами назад.
- Автогрейдер ДЗ-122А в настоящее время снят с производства и не выпускается. Запчасти на, грейдер есть у нас.
Основные части автогрейдера производства Орел. Скелет конструкции базируется на раме. Она бывает двух видов: цельная и сочлененная рама основная. Цельная уже изначально само название говорит о том, что рама имеет жесткую конструкцию в отличии от сочлененный.
В случае выполнения работ по очистке от снега или других загрязнений дорожного полотна, оптимально использование техпластин. Техпластины. Каталог их применения зависит от характера загрязнения. Отвал (лопата) управляется в рабочее состояние или же для транспортировки до участка работы при помощи гидроцилиндров. Гидроцилиндр подъема бульдозера ДЗ-122А.08.02.000-01. Так же для основной работы, для которой и была придумана, и сделана эта машина — это рыхлитель. Он врезается в грунт и рыхлит его. На Орловском грейдере устанавливается рыхлитель-кирковщик ДЗ-122Б.19.00.000-01. Как и отвал, кирковщик имеет быстросменные расходные матерьялы, так называемые зубья. Для ДЗ-122 их маркировка кирка – зуб в сборе ДЗ-122.30.00.002. Они изготавливаются из высокопрочной стали. Механизм приведения в рабочее состояние осуществляется при помощи все тех же гидроцилиндров. На Орловском используется гидроцилиндр подъема рыхлителя ДЗ-122Б.
08.05.000-02. Автогрейдер ДЗ 122 базируется на двух мостах, мост передний и мост задний. Мост передний ДЗ-122А, ДЗ-122А.03.00.000, состоит из балки, на которую устанавливаются оси, шатуны, тяги, наконечники и т.д. В данном узле основную нагрузку получают подшипники и кулак поворота. Имеет место выходить из строя и ступица передняя ДЗ 122А. ДЗ-122А.03.03.000 ее каталожный номер. Управление мостом осуществляется при помощи тяги. Так называемая тяга рулевая ДЗ 122А.03.04.000, а на концы тяги крепятся наконечники. С самой тягой если ее не погнуть, ничего не случится, а вот наконечники со временем изнашиваются и их приходится менять. На мосту установлены два вида гидроцилиндров.
03.25.000 позволяет автогрейдеру совершать меньший круг поворота, т.к. они наклоняют колеса в сторону поворота машины. Задний мост или Тележка задняя ДЗ-122А.04.00.000 состоит из редуктора, балансиров, тормозов колесных и ручного. На Орловском автогрейдере ДЗ 122 это основной ведущий мост в отличии от Брянского ДЗ-180 полно приводного, там ведущие мосты оба передний и задний. На Орловском, задней тележке установлен редуктор заднего моста ДЗ 122 А / Б, который состоит из корпуса, подшипников, чулок, фланцев, шестерен, валов и хвостовика. Он передает крутящий момент от коробки передач через хвостовик на ведомую шестерню, а та в свою очередь на шестерни балансиров. Балансир ДЗ 122, ДЗ 122.04.06.000 каталожный номер, состоит из группы шестерен получающих крутящий момент от редуктора и передающий его на колеса. Наиболее изнашиваемая деталь в балансире – шестерня паразитная или паразитка. На балансире установлен тормоз колесный ДЗ 122, каталог ДЗ 122.
04.09.000 и тормоз ручной ДЗ 122 ДЗ-31-2.04.07.000 которые производят остановку или торможение машины, либо в процессе полной остановки грейдера, фиксируют последний в неподвижном положении. Рабочее оборудование ДЗ-122 в сборе представляет ряд узлов и агрегатов для выполнения определенных видов работ, либо комплексное взаимодействие оборудования для решения одной задачи. Рабочее оборудование состоит из

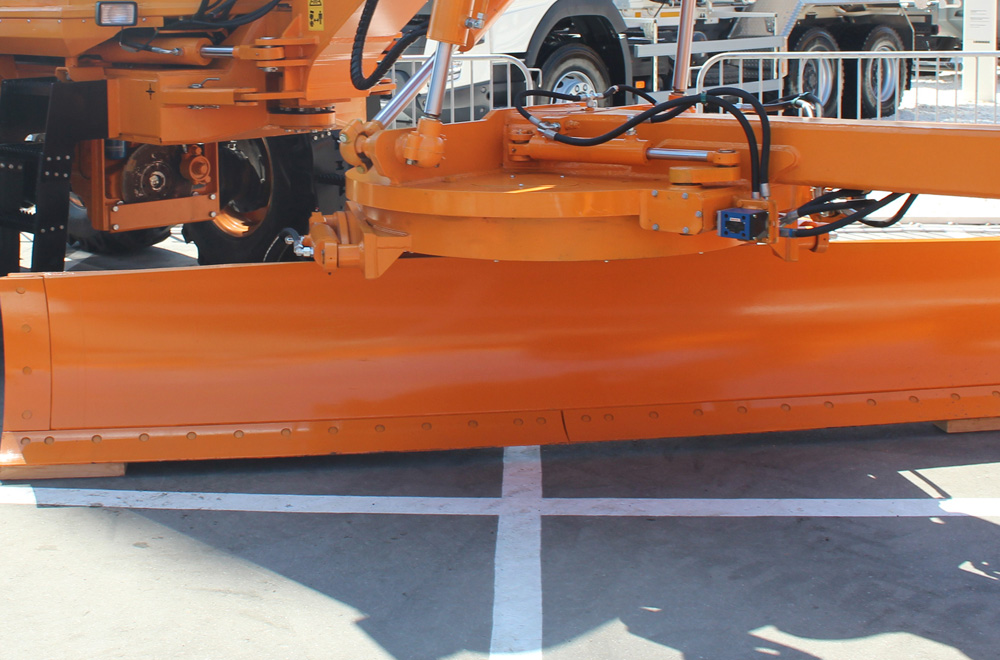

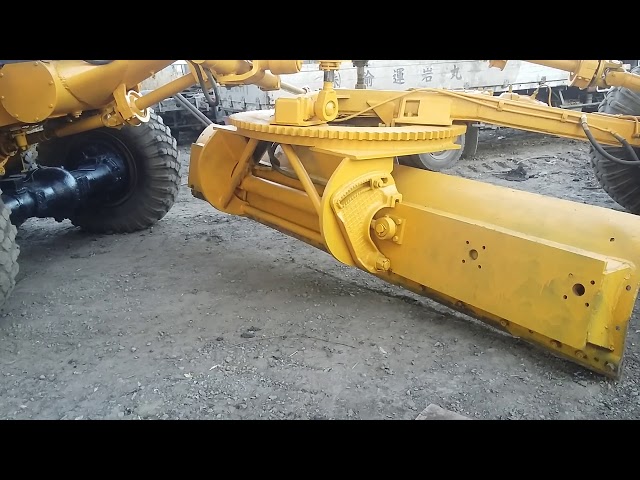

Разница между редуктором А и Б в расстоянии шпилек вокруг отверстия тяговой рамы. Весь механизм приводит в нужное положение отвал ДЗ-122 (лопата). Как и передний отвал производит туже работу, но при помощи рабочего оборудования он более управляем. помимо горизонтального угла резания имеет возможность и при выносе обрабатывать вертикальную поверхность. Также как и на передний отвал устанавливаются ножи. Угол резания изменяется гидроцилиндром. Гидроцилиндр угла резания ДЗ-122.08.06.000-01. Вынос отвала для работ при вертикальной обработки поверхности производится другим гидроцилиндром. Гидроцилиндр выноса отвала ДЗ-122.08.12.000.
Общие данные
| Класс | 122А |
| Длина (при поднятом бульдозере с запасным колесом), мм | 2 500 |
| Ширина (по шпилькам колеса), мм | 3 250 |
| Высота без проблескового маяка, мм | А-01МС / А-01М |
| Высота c проблесковым маяком, мм | 3 500 |
| База (расстояние между осью переднего моста и осью балансирной тележки), мм) |
5 830 |
| База заднего моста (между осями колес), мм | 1 440 |
| Колея передний и задних колес, мм | 2 000 |
Ходовая часть
| Тип | пневмоколесный |
| Число шин | 6 |
| Размер шин | 14,00-20,00 |
| Колесная схема | 1х2х3 |
| Эксплуатационная масса, кг | 14 373 |
Управление грейдером
| Управление рабочими органами | гидравлическое |
| Рулевое управление | гидростатистическое |
| Управление муфтой сцепления | механическое с гидроусилителем |
Двигатель
| Модель | А-01МС (дизель) |
| Полная мощность по SAE, КвТ | 99 |
| Частота вращения коленчатого вала при полной номинальной мощности, C-1 |
28,3 |
Тормоза
| Ножные тормоза | колодочные на все ведущие колеса |
| Стояночный тормоз | колодочный |
Трансмиссия
| Муфта сцепления | двухдисковая, постоянно замкнутая |
| Коробка перемены передач | У35. 606-32 (гидромеханическая) |
Задний мост
| Главная передача | механический двухступенчатый редуктор |
| Бортовые передачи | шестеренные редукторы |
Расчетные скорости (без учета буксирования колес при номинальной частоте вращения вала и радиуса колес 555мм) км/ч — вперед
| 1 передача | 7,4 |
| 2 передача | 13,4 |
| 3 передача | 24,5 |
| 4 передача | 43,0 |
Расчетные скорости (без учета буксирования колес при номинальной частоте вращения вала и радиуса колес 555мм) км/ч — назад
| 1 передача | 7,7 |
| 2 передача | 25,2 |
Рабочее оборудование
| Отвал | полноповоротный |
| Длина, мм | 3 724 |
| Высота с ножами по хорде, мм | 620 |
Урол резания, град. |
30-70 |
| Урол срезаемого откоса, град. | до 90 |
| Боковой вынос отвала в обе стороны относительно тяговой рамы, мм |
800 |
| дорожный просвет под отвалом в транспортном оложении, мм, не менее |
350 |
| Заглубления, мм, не менее | 250 |

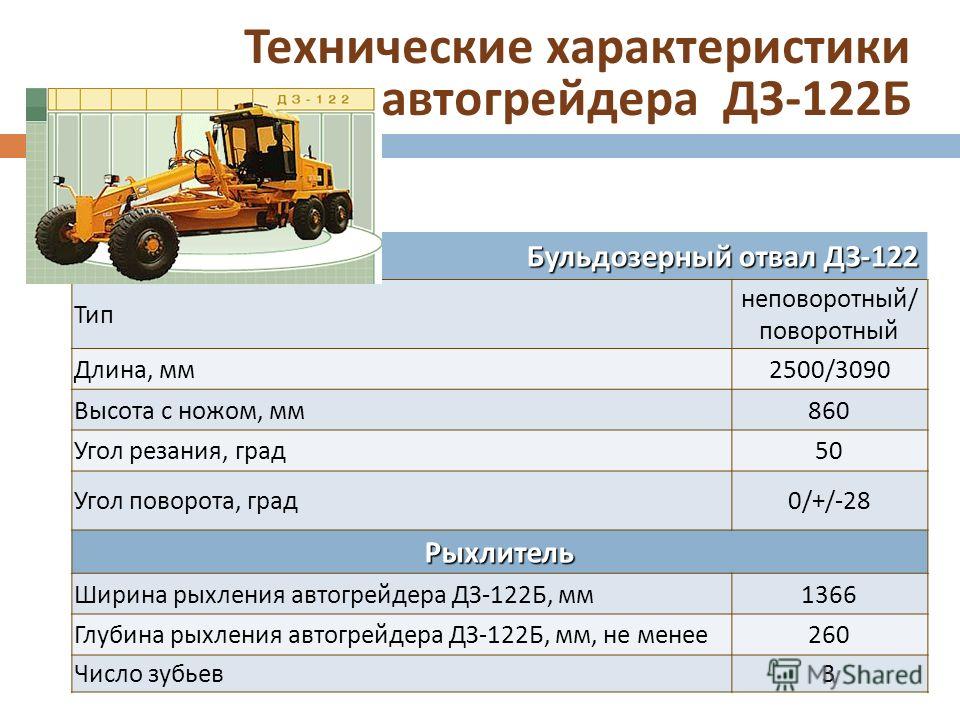

Бульдозерный отвал
| Длина, мм | 2 475 |
| Высота с ножами по хорде, мм | 840 |
| Урол резания, град. | 70 |
| Заглубления, мм, не менее | 50 |
Криковщик
| Ширина киркования, мм | 1 490 |
| Заглубление киркования, мм, не менее | 250 |
| Число зубьев | 4 |
Электрооборудование
| Схема электрооборудования | постоянный ток, однопроводная, (минус) соединен с массой |
| Номинальное напряжения в сети, В | 12 (цепь стартера 24В) |
| Число зубьев | 4 |
Производитель
| Предприятие изготовитель | выпускался ЗАО «Дормаш» |
