ГРАВИРОВКА ПО СТЕКЛУ
Всем привет уважаемые читатели данной статьи. Как-то давно на сайте радиоскот опубликовали мою статью о самодельном гравере, сделанного из двигателя на 12 вольт. В той статье я обещал рассказать для чего он мне нужен. Самодельным гравером (дремелем) я делаю гравировку по стеклу. Абразивной насадкой матирую нужные мне участки стекла. Благодаря светодиодной подсветки, заматированный участок светиться. И в темноте это очень красиво смотреться. Но думаю хватить глаголить и теперь перейдем к самому процессу изготовления картины.
Этап первый (Эскиз)
Нам нужно выбрать эскиз будущего изображения. Последняя моя работы была проект лого 50х47см. Буду описывать процесс на ее основе. Выбрав нужное изображение, открываем его в фотошопе. Задаем размер и разрезаем его. А многие и не знают как разрезать изображение на равные части. Для начала открываем фотографию и выбираем инструмент «Раскройка«, который находится в той же группе что и инструмент «Рамка«. Следующим шагом нам нужно щелкнуть правой клавишей мыши по нашей фотографии и из выпадающего меню выбрать пункт «Разделить фрагмент«. Открывается новое окно с настройками. Здесь есть 2 настройки: Разделить по горизонтали и Разделить по вертикали. Делим на равные части. Лого у меня получилось на 9 листах формата А4. Склеиваем их скотчем и получаем готовый трафарет.
Второй этап (подготовка стекла)
Я работаю с обычным стеклом толщиной 3-4 мм. Мне с ним приятно работать, чем с орг. Органика плавиться при больших оборотах и глубина получается не одинаковой. Выбрав стекло нужно сразу подумать о креплении его. Лого будет висеть на стене. Пластиковая рамка вес не выдержит, следовательно, буду крепить само стекло к стене. Пером просверливаю 4 отверстия для дюбелей. Кто сверлит стекло первый раз, не забудьте о подаче воды на сверло.
Этап третий (окончание подготовительных работ)
На стол укладываем трафарет а на него подготовленное стекло. Так как объем большой, я при помощи саморезов закрепил стекло. Достаем гравер и закрепляем в патроне абразивную насадку. На этом подготовительные работы окончены.
Этап четвертый (Гравировка)

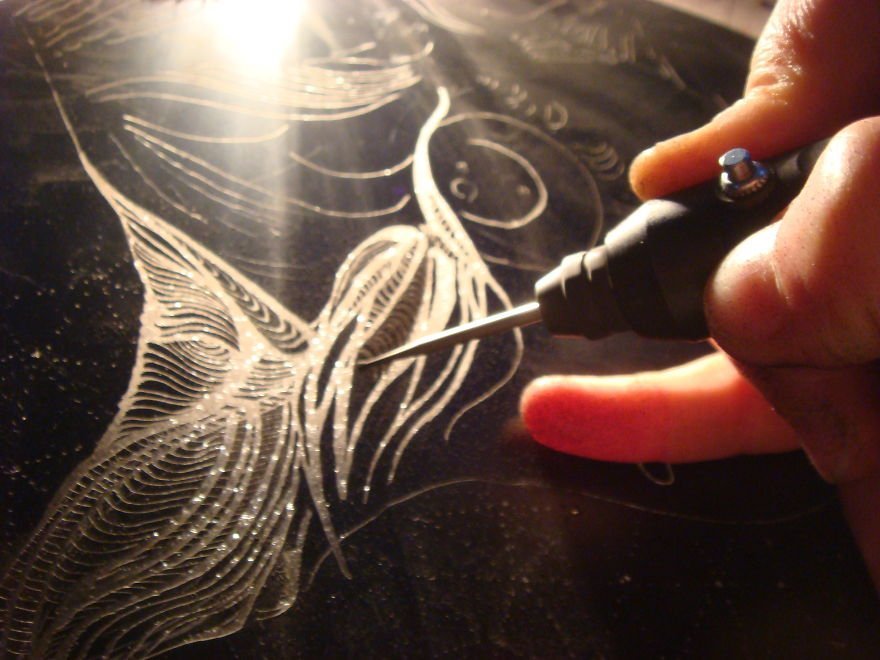

И вот наступил самый ответственный этап. Тут четко описанных действий нет. Каждый гравирует как ему удобно. Я же сначала обвожу контуром весь эскиз, а за тем начинаю тушевать элементы. На гравировку лого 50х47 у меня ушло 4 часа с паузами для остывания движка гравера. Благо у меня отдельная мастерская с шумоизолированными стенами, спокойно работал ночью не отвлекаясь ни на что.
Пятый этап (рамка)
После того как стекло отгравировано, снимаем с него размеры и начинаем делать рамку. У меня стекло 50х47 см, а рамка 51х48 см (по наружи). Для рамки можно использовать все что угодно, в первой картине я использовал плинтус деревянный и в него углублял светодиоды. Но время идет и мировоззрение меняется, я стал использовать светодиодную ленту и торцевой уголок для отделочного пластика. Склеиваю пластик супер клеем, а ленту делю на кусочки по 3 диода. Точное количество кусочков сказать не могу, для каждой работы оно своё, смотрю на глаз. В проекте «Лого 50х47» было задействовано 16 кусков синей светодиодной ленты. По 4 куска на каждую сторону.

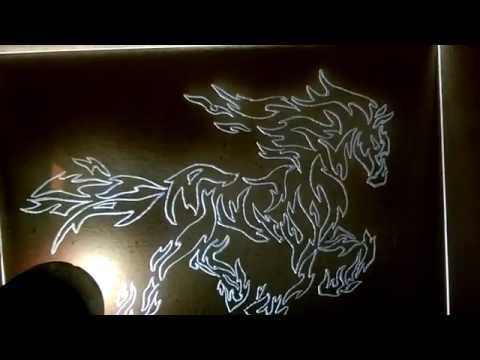

Этап шестой (Завершение)
На данном этапе картина готова, осталось подобать источник питания и закрепить ее в нужном месте. Для источника питания выбрал самый дешевый блок питания для светодиодных лент на 6W.
Чтобы он не мусолил глаза, так как лого будет висеть в офисе, я его спрятал в корпус силовой евро вилки, в этот же корпус установил тумблер для вкл/откл питания на картину. Получается что из вилки у нас сразу выходит 12 В постоянного тока. Провод выбрал под цвет стены что бы меньше бросался в глаза. Использовал обычную телефонную лапшу. Ну и последний штрих, примеряем лого, отмечаем отверстия и буром на 8 мм сверлим стену.
Вставляем чепики и отверткой закручиваем дубель-гвозди. Вот и все, лого висит на стене и сияет синим светом. Всем большое спасибо за уделенное время и прочтение данной статьи, надеюсь кому-то будет полезно. Также хочу показать и другие мои работы.
До новых встреч. С уважением, Дикий Волк.
Форум
Гравировка на стекле своими руками (без использования станка с ЧПУ)
Содержание

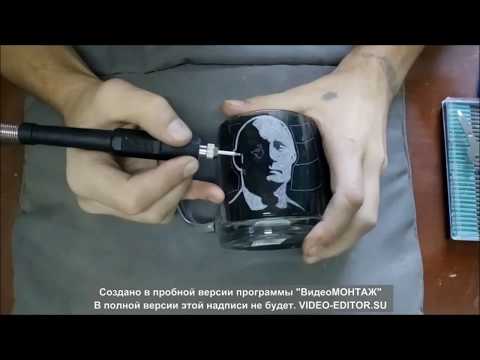

Как сделать гравировку на стеклянном бокалеГравировку на стекле и стеклянных изделиях (стаканах, кружках, бокалах) можно сделать своими руками, без использования станка с ЧПУ.
Для начала необходимо распечатать на принтере рисунок-шаблон, который вы хотите нанести на поверхность стекла (в данном случае — это будет стеклянная кружка).
Вставляем распечатанный шаблон внутрь кружки.
Прижимаем его к стенке скомканным куском ткани или поролоном, чтобы он плотно прилегал и не смещался в сторону.
Основные этапы работ
Для работы потребуется бормашинка и алмазные насадки к ней.
При выполнении работ обязательно надо пользоваться средствами для защиты органов дыхания и глаз — респиратором и защитными очками.
Первым делом необходимо обвести все контурные линии.
После этого убираем образец и заполняем рисунок, глядя на шаблон. Работа эта кропотливая, но если хотите добиться желаемого результата, необходимо будет постараться.
Далее снова нужно обвести контурные линии, чтобы сделать рисунок на стекле более глубоким и выразительным.
На последнем этапе мастер разретушевывает нужные границы заполнения при помощи полировальной насадки.
Подробнее о том, как сделать гравировку на стекле своими руками. смотрите на видео ниже. Своим опытом с нами поделился автор YouTube канала «Домовёнок».
Роза#гравировка на стеклеНовогодняя гравировка подарочной кружки своими рукамиВ преддверии новогодних и рождественских праздников многие запасаются подарками для своих родных и близких. Как известно, лучшим подарком является тот, который сделан самостоятельно.
Предлагаем вашему вниманию идею — как сделать новогоднюю гравировку подарочной кружки своими руками. Такой оригинальный подарок будет оценен по достоинству.
Для реализации данной идеи потребуются следующие материалы: малярный скотч, ножницы по бумаге и бумажный трафарет с рисунком. Также потребуется электрический гравер с абразивной насадкой для шлифовки, ну и сама кружка.
Основные этапы работПервым делом необходимо вырезать бумажный трафарет нужных размеров, после чего сделать несколько прорезей по бокам (для более плотного прилегания), и зафиксировать на внутренней стороне стеклянной кружки при помощи малярного скотча.
На следующем этапе нужно включить электрический гравер, и можно приступать к гравировке по рисунку трафарета. Это не обязательно должна быть снежинка — вы можете использовать любой другой рисунок на ваше усмотрение.
После гравировки надо снять трафарет и вытереть пыль на поверхности кружки. Если обнаружены какие-либо дефекты, их можно аккуратно подправить гравером. Работать нужно аккуратно, чтобы линии были ровными.
Подробнее о том, как выполнить новогоднюю гравировку подарочной кружки своими руками, вы можете посмотреть в видеоролике на сайте.
Андрей Васильев
Задать вопрос
Лазерная гравировкадля начинающих: как гравировать стекло – OMTech Laser
Как выполнить лазерную гравировку на стекле с помощью вращающейся лазерной насадки
Все мы видели в магазинах красивые изделия с лазерной гравировкой на стекле. Хотя эти имеющиеся в продаже предметы обычно производятся серийно с использованием процессов пескоструйной обработки или химического травления, вы можете научиться гравировке на стекле — как гравировать стекла с помощью лазерного гравера OMTech. Немного потренировавшись, вы сможете создавать потрясающие изделия с лазерной гравировкой, которые не только конкурируют с продуктами, купленными в магазине, но и полностью индивидуализируются для вас и ваших клиентов.
В этой статье мы обсудим, как выбрать лучшие виды стекла для лазерной гравировки, как создать и настроить дизайн для лазерной гравировки стекла, как использовать лазерную поворотную насадку и, наконец, научиться лазерной гравировке очков, производство и отделка конечного стекла с лазерной гравировкой.
Как выбрать лучшее стекло для лазерной гравировки
Стекло доступно буквально в десятках типов и все с разными формулами, хотя почти все они содержат в основном диоксид кремния (силикат), они могут иметь различные добавки, которые изменяют их поведение . Возможно, вы слышали о натриевом стекле, пирексе, свинцовом хрустале и т. д., и у каждого из них
различных свойства, которые определяют, насколько успешной будет лазерная гравировка стеклянных чашек.
Чтобы лучше понять это, нам нужно понять, как работает лазерная гравировка стекла. Если вы выполняете лазерную гравировку дерева, лазерный луч попадает на дерево и испаряет его — вот что создает дым. Однако стекло ведет себя иначе. Вместо того, чтобы испарять стекло, лазерный луч попадает на стекло и заставляет его быстро расширяться в точке, куда попадает лазерный луч (шириной всего 0,1 мм). Окружающее стекло расширяется не так быстро, поэтому область под лучом ломается. Эти микротрещины создают гравировку на поверхности стекла.
В зависимости от добавок в стекле этот процесс протекает немного по-разному, поэтому важно иметь пару запасных частей для тестирования перед фиксацией.
Например, добавление свинца в стекло для создания свинцового хрусталя создает стекло, более мягкое, чем стандартное стекло, и его значительно труднее успешно гравировать, поскольку стекло быстрее поглощает тепло и поэтому требует более мощного лазера, но это может привести к стекло перегревается и трескается.
Лучшее стекло для лазерной гравировки на самом деле самое дешевое — стеклянная посуда для напитков в долларовом магазине очень хорошо гравируется лазером и является отличным выбором для начала обучения лазерной гравировке стаканов и получения максимальной отдачи от вашего лазерного гравера с вращающейся насадкой.
Как работают вращающиеся лазерные насадки
Ваш лазерный гравер OMTech поставляется с фиксированными направляющими X и Y, а также рабочей зоной лазера, которая фиксируется во время процесса гравировки или резки. Когда лазерный луч выходит из фокальной линзы и достигает заготовки, он имеет очень маленькую глубину резкости (или допуск фокусировки). Это означает, что сам станок идеально подходит для лазерной гравировки на плоских поверхностях.
Чтобы преодолеть эти механические ограничения и гравировать на изогнутых поверхностях, таких как стаканы и чашки, вы можете использовать вращающуюся лазерную насадку, чтобы вращать объект в заранее рассчитанной последовательности при срабатывании лазера. Это вращение позволяет цилиндрической заготовке оставаться в фокусе лазера, противодействуя кривизне заготовки.
Различные типы вращающихся лазерных насадок
Существует три основных типа вращающихся лазерных насадок, которые можно установить на лазерный гравер. Для моих инструкций и демонстрации я буду использовать поворотную ось в стиле кулачкового патрона.
Роликовые вращающиеся приспособления
Роликовые вращающиеся приспособления состоят из двух длинных роликов, которые вращают заготовку и удерживают ее на месте в течение всего процесса гравировки. Когда шаговый двигатель вращает ролики, объект вращается в противоположном направлении. Эти вращающиеся лазерные насадки работают с цилиндрическими объектами, такими как бутылки с водой, но все, что имеет ручку, может быть очень сложно правильно расположить. Простые цилиндры быстро и легко настраиваются. Однако они основаны на трении между роликами и заготовкой, и если они проскальзывают, весь рисунок гравировки может быть смещен. По этой же причине не рекомендуется выполнять второй проход лазера с роликовыми вращающимися насадками.
Вращающаяся насадка для кулачкового патрона
Другой тип называется вращающейся насадкой для кулачкового патрона, в которой установлен набор кулачков, которые затягиваются и ослабляются с помощью ключа. Обычно они поставляются с двумя комплектами губок — внутренней и внешней. Внутренние предназначены для расширения наружу, чтобы захватить внутреннюю часть полого предмета, такого как чашка или стакан. Внешние челюсти захватывают внешнюю часть объекта. Эти вращающиеся насадки надежно удерживают объект и поэтому более точны и менее склонны к проскальзыванию.
Четырехколесные вращающиеся приспособления
Четырехколесные лазерные вращающиеся приспособления аналогичны вращающимся роликам, за исключением того, что они имеют четыре отдельных колеса (по одному в каждом углу), на которые будет опираться бутылка или стакан. Этот стиль крепления оси вращения позволяет вам поднимать и опускать каждую пару колес, чтобы вы могли противодействовать наклону конических или «конических» бутылок и стаканов.
Совет для профессионалов. Большинство губок изготовлены из стали, поэтому наденьте термоусадочную трубку на концы губок, чтобы не поцарапать гравируемый объект.
Как установить вращающееся лазерное приспособление
Работа с поворотным лазерным приспособлением состоит из двух этапов:
- Физически установите его в рабочей зоне лазерного станка.
- Настройте вращающуюся насадку в программе лазерной гравировки (LightBurn) и контроллере Ruida.
Шаг 1. Как установить поворотную насадку для лазера
Первое, что вам нужно сделать, это опустить станину лазерного гравера в самое нижнее положение, чтобы вращающаяся насадка вошла в сопло гравера и освободила его. Поместите вращающуюся лазерную насадку на рабочий стол так, чтобы патрон был справа, и выровняйте его по краю станины — это гарантирует, что вы выполняете лазерную гравировку под правильным углом.
Теперь возьмите круглую вилку из поворотного приспособления, найдите аналогичную розетку с правой стороны внутри шкафа и соедините их. Затяните хомут, чтобы вилка не выпала. Обратите внимание, что он подходит только одним способом, поэтому не применяйте силу.
Теперь, убедившись, что лазер выключен, откройте блок электроники с правой стороны лазерного гравера и найдите незакрепленный зеленый разъем. Теперь вы удалите тот же разъем
из контроллера шагового двигателя оси Y и замените его свободным разъемом. Теперь закройте шкаф.
Шаг 2. Настройка программного обеспечения для лазерных вращающихся насадок
Теперь, когда контроллер подключен к вращающейся насадке, нам нужно сообщить программе, что используется вращающаяся насадка. В LightBurn откройте Rotary Setup в меню Tools. В диалоговом окне теперь можно включить поворотный переключатель. В этой статье мы используем поворотный патрон, поэтому мы выбираем «Chuck» и затем нажимаем «Enable Rotary». Если сегодня вы используете роликовое вращающееся приспособление, сделайте этот выбор. Нужен последний шаг.
Шаг 3. Проверка поворотной насадки для лазера
Патрон вращающейся насадки приводится в движение шаговым двигателем. Как следует из названия, этот двигатель вращается за несколько «шагов», и нам нужно правильно установить это число в программном обеспечении, чтобы оно знало, сколько импульсов нужно отправить двигателю для правильного вращения. Обычному вращающемуся приспособлению потребуется 10 000 или 15 000 импульсов или шагов для достижения полного оборота, поэтому, если вы не можете найти это число в документации по вращающемуся приспособлению, вам придется угадать и проверить. Начните с 10 000 , затем приклейте кусок ленты к верхней части патрона и нажмите кнопку TEST в диалоговом окне LightBurn. Затем LightBurn даст указание контроллеру Ruida отправить 10 000 импульсов на поворотный диск. Если номер правильный, лента должна закончиться точно в том же месте, где она началась, если нет, то вам нужно будет соответствующим образом изменить номер.
Создание дизайна для лазерной гравировки
Пришло время подумать о дизайне, который вы хотите нанести на стекло лазером. Первое соображение заключается в том, какая часть стеклянного предмета может быть выгравирована. Несмотря на то, что объект будет вращаться, он вращается только вокруг одной оси. Поэтому он не может учитывать изменения высоты — поэтому нам нужно учитывать любые изгибы или выступы на объекте и проектировать гравировку с учетом этого.
Если лазерный луч сталкивается с выступом на стекле, луч выходит из фокуса при прохождении через выступ и искажается по бокам выступа, так что это не область для гравировки. Если стеклянный объект имеет кривую, то нам необходимо рассмотреть, на каких расстояниях лазерный луч остается достаточно сфокусированным для достижения чистой гравировки. Мы можем сделать это, выполнив линейный тест на лазерном гравере и изучив получившуюся форму песочных часов. Будет момент, когда линза начнет казаться резкой и начнет расширяться — для объектива с коротким фокусным расстоянием это будет довольно мало, а для объектива с большим фокусным расстоянием — больше. Расстояние от сопла до заготовки от этих точек начала до конца теста с уклоном покажет нам, какую кривизну стекла мы можем успешно выгравировать.
Когда вы создали свой дизайн в LightBurn, вам нужно будет повернуть его на 90 градусов, чтобы верхняя часть дизайна оказалась справа. Это потому, что мы используем ось Y для перемещения ротора.
Как использовать вращающуюся лазерную насадку
Для тестирования вам понадобится хотя бы один запасной стеклянный предмет. Как и при любой работе, которую мы выполняем на лазерном гравере, нам всегда нужно тестировать материал с различными настройками, чтобы увидеть, какой из них работает лучше всего. Например, с винным бокалом мы можем использовать несколько областей стекла для тестирования.
Настройки стекла для лазерной гравировки
На моем лазерном гравере OMTech мощностью 60 Вт я начинаю со скорости 100 мм/с и максимальной мощности 25% и минимальной мощности 20% в диалоговом окне РАЗРЕЗЫ/СЛОИ для любых линейных слоев и скорости 100 мм/с и 20% максимальная и минимальная мощность для любых слоев заливки.
- Очистите предмет с помощью изопропилового спирта, чтобы удалить жир или загрязнения, затем поместите его во вращающийся механизм и затяните патрон, чтобы крепко зажать его, но не настолько сильно, чтобы он треснул!
- Используйте стрелки вверх и вниз на лазерной клавиатуре, чтобы повернуть диск, убедившись, что объект находится в центре.
- Правильно расположите рисунок, чтобы он совпадал с объектом на поворотном устройстве. Если у вас установлена камера, это упрощает задачу, но не беспокойтесь, если ее нет. Начните с перемещения дизайна в приблизительное положение на экране LightBurn.
Совет для профессионалов: Имейте в виду, что у некоторых стеклянных изделий есть линия литья — тонкий «шов», где два куска стекла были отлиты вместе. Всегда избегайте линии литья при лазерной гравировке стекла.
- Теперь нам нужно расположить дизайн так, чтобы верхняя часть была выровнена с тем местом, где вы хотите, чтобы он располагался вертикально на выгравированном объекте. Используя инструмент «Переместить голову», щелкните крайний правый край дизайна, и голова по оси X будет двигаться.
- Возьмитесь за всю ось X и медленно перемещайте ее вручную так, чтобы головка располагалась прямо над серединой объекта.
- Используйте кнопку «Рамка» в диалоговом окне «Лазер» в LightBurn, вы должны увидеть, как головка и патрон перемещаются, чтобы показать крайности гравировки. Вы также можете использовать кнопку «переместить голову», чтобы перепроверить все.
Фокусировка вашего лазерного гравера
Обычно при лазерной гравировке заготовка является идеально плоской, поэтому мы фокусируем лазер на поверхности материала. Тем не менее, многие стеклянные сосуды для напитков изогнуты, поэтому нам нужно найти положение, при котором большая часть гравировки находится в фокусе, насколько это возможно. Если вы имеете дело с очень небольшой кривой, вы можете игнорировать это и просто сфокусироваться на ближайшей точке к соплу, но с большей кривизной вам может потребоваться больше экспериментов, чтобы найти идеальную точку фокусировки.
Интервал заполнения линии
Если вы гравируете линии, вам нужно беспокоиться только о параметрах скорости и мощности. Экспериментируйте с различными настройками, пока не найдете лучшие для своего лазерного гравера и стекла. Если вы создаете толстые буквы или фигуры, возможно, вы используете режим заливки. В этом случае вам также необходимо учитывать интервал между линиями или LPI (количество строк на дюйм), который показывает, насколько далеко перемещается лазерный луч за каждый проход гравировки. Низкий LPI может создавать видимые линии, тогда как высокий LPI может нагревать стекло слишком сильно, вызывая его растрескивание. Опять же, здесь вам нужно поэкспериментировать, чтобы увидеть, что дает наилучшие результаты. Я начал с 0,1 мм (254 LPI), но также получил хорошие результаты при 0,08 мм (318 LPI).
Поток воздуха
При лазерной гравировке стекла вам не нужно много воздуха на сопле, поэтому, если у вас есть регулируемая подача воздуха, держите его на минимальном уровне с достаточным количеством воздуха, чтобы создать положительное давление в сопле, чтобы поддерживать объектив чистый.
Как нанести лазерную гравировку на бокал для шампанского
Теперь вы должны надежно закрепить бокал в патроне. Голова должна располагаться над центральной линией объекта и быть сфокусирована на стекле. Теперь вы можете начать гравировку при работающем вентиляторе, температуре охлаждающей воды ниже 68°F (20°C) и закрытой крышке.
Никогда не оставляйте работающий лазерный станок без присмотра. Наблюдайте за лазером на наличие признаков возгорания и при необходимости используйте кнопку аварийной остановки.
После завершения гравировки вы можете рассмотреть результат (рекомендую использовать увеличительное стекло) и убедиться, что гравировка выполнена ровно и в соответствии с вашими пожеланиями. Вы можете отрегулировать скорость и мощность по мере необходимости, чтобы создать более или менее четкое изображение.
Как обработать бокалы для шампанского с лазерной гравировкой
Следующий шаг чрезвычайно важен. Как объяснялось ранее, при лазерной гравировке стекла на поверхности образуются микротрещины, в результате чего образуются очень мелкие частицы чрезвычайно острого стекла. Таким образом, вам понадобится защита рук и глаз при работе с гравированным стеклом. Вам также понадобится проволочная щетка или проволочный диск на электродрели (вы также можете использовать дрель типа Dremel), чтобы пройтись по гравировке. Это удалит частицы стекла и сделает готовую гравировку гладкой на ощупь. Проволочная щетка не повредит стекло.
Советы профессионала: лазерная гравировка бокала для шампанского
- Если ваш дизайн достаточно прост, то гравировка должна быть выполнена быстро без повреждения стекла, однако, если у вас достаточно сложный дизайн, вы можете поместите кусок влажной бумаги внутрь стекла под ним, где он будет выгравирован, убедившись, что нет пузырьков воздуха. Это поглотит часть тепла от лазера и поможет предотвратить растрескивание.
- Слои Заливка + Линия или Смещенная заливка не рекомендуются при гравировке стекла, так как окончательные эффекты не радуют глаз, а Смещенная заливка может нагреть стекло слишком сильно, что приведет к более легкому его растрескиванию.
- Старайтесь, чтобы ваши проекты были простыми, и оставляйте достаточно места между каждым объектом. Когда стекло разбивается на микротрещины, это происходит со случайностью, которая находится вне нашего контроля. Хотя эти фрагменты являются микроскопическими, они ограничивают уровень детализации, который может быть получен, и очень мелкий текст или мелкие детали могут накладываться друг на друга, если они слишком малы или расположены слишком близко друг к другу. Разные типы стекол будут вести себя по-разному — еще одна веская причина сначала протестировать на запасном стекле.
Заключение: Лазерная гравировка круглых очков
Лазерная гравировка стекла — довольно простая техника, если вы научились настраивать лазерный гравер и вращающуюся насадку. Кроме того, работы по гравировке занимают очень мало времени. Возможность создавать уникальные подарки с лазерной гравировкой ограничена только вашим воображением, и они станут прекрасным подарком как на свадьбу, так и на годовщину. Массовую стеклянную посуду можно купить очень дешево, а гравировка может значительно повысить ее стоимость.
В моем бизнесе по лазерной гравировке один клиент попросил пару бокалов для шампанского с гравировкой для своей свадьбы, но, увидев образцы и поняв низкую стоимость бокалов, они купили заказ на 120 штук, чтобы подарить их на память всем своим гостям. Даже при таком большом количестве из-за быстрого времени гравировки это было относительно короткое (и прибыльное) время производства. Другие чашки и стаканы с лазерной гравировкой предназначены для подарков на пенсию — вы также можете выгравировать соответствующую бутылку с крепкими напитками!
Теперь, когда вы научились лазерной гравировке стекла, вы можете расширить свой кругозор, используя другие типы. Экспериментируйте и тестируйте разные типы стекла, и, как и в случае со всеми другими материалами, не забывайте записывать свои результаты в библиотеку материалов LightBurn.
Удачи!
–Steve Congrave
OMTech User & Staff Writer
0000 Как выполнять лазерную гравировку на стекле с помощью xTool D1 Pro
от Winnie Li Опубликовано 25 ноября 2022 г.
Представьте, что вы пьете из стакана с гравировкой и индивидуальным дизайном по вашему выбору и наслаждаетесь отдыхом в одиночестве или с друзьями.
Было бы неплохо иметь такие персонализированные очки дома, чтобы сделать времяпрепровождение более приятным?
Если у вас есть лазерный гравер, полезно знать, как гравировать/травить стекло. Вы можете не только собрать свою собственную коллекцию, но и сделать их для других и превратить гравированные бокалы в бизнес.
В этой статье мы научим вас, как сделать лазерную гравировку на стакане для питья. Вы можете следовать тому же методу на любом типе стекла или просто на листе стекла.
В этой статье
- Item»> Можно ли гравировать стекло лазером?
- Вещи, необходимые для гравировки на стекле с помощью xTool D1 Pro
- Настройка лазерного гравера на стекле
- Меры безопасности при лазерной гравировке на стекле
- 5 шагов по гравировке на стекле с помощью xTool D1 Pro Item»> Заключительные слова
Можно ли лазером гравировать стекло?
Короткий ответ: ДА.
Лазерные энтузиасты и владельцы станков хотели бы знать, могут ли они гравировать или травить стекло с помощью лазера или нет. Нет сомнений, что вы можете это сделать, но необходимо следовать правильному методу.
Может ли диодный лазер гравировать стекло?
Лазерный гравер с CO2 может легко гравировать стекло и различные другие материалы, которые не может гравировать напрямую диодный лазерный гравер. Эти лазеры хорошо работают на очках и дают оптимальные результаты без использования маркировочной бумаги, краски или какого-либо соединения. Это возможно, потому что длина волны CO2-лазера находится в инфракрасном диапазоне и превышает 10 000 нм. Он может поглощаться стеклом и различными прозрачными материалами.
Когда речь идет о лазерной гравировке стекла с помощью диодного лазера, это невозможно сделать напрямую. Длина волны синего диодного лазера составляет 450-455 нм, который проходит через стекло. Поскольку он не впитывается в материал, травления или гравировки не происходит.
Однако вы можете гравировать или травить стекло с помощью диодного лазера. Вам нужно использовать бумагу для лазерной маркировки. Когда эта бумага наносится на стекло, она поглощает лазерные лучи, что помогает при гравировке стекла. Позже бумагу можно будет легко удалить с поверхности, и вы получите превосходные результаты гравировки без каких-либо хлопот.
Мы будем использовать xTool D1 Pro, лучший станок для лазерной гравировки стекла, для травления стекла. Это также диодный лазерный гравировальный станок, и он может гравировать стекло с помощью бумаги для лазерной маркировки.
Вещи, необходимые для лазерной гравировки стекла с помощью xTool D1 Pro
Нам нужен диодный лазерный гравер, и в нашем случае мы используем xTool D1 Pro 20-ваттную версию. Помимо этого, нам нужно еще несколько вещей.
1) Бумага для лазерной маркировки
Мы уже обсуждали важность бумаги для лазерной маркировки. Вы можете купить его в xTool.
2) Денатурат
Перед нанесением бумаги стекло должно быть чистым.
Стекло может выглядеть чистым, но на нем могут быть отпечатки пальцев или мелкие частицы пыли, которые могут повлиять на гравировку. Поэтому лучше нанести на поверхность денатурат и очистить.
3) Несколько стаканов для питья
Купите несколько стаканов для питья, потому что в начале вы можете потратить их зря.
Чтобы получить идеальный результат, необходимо провести несколько испытаний. Вы можете купить дешевые очки на пробу, и как только вы разберетесь с настройками и тонкостями, вы можете выбрать стандартное стекло.
4) Вращающаяся насадка
Стаканы имеют цилиндрическую форму, а для гравировки цилиндрических предметов вам понадобится вращающаяся насадка.
Обычный цилиндрический стакан для питья легко гравировать, так как его можно использовать с любым типом вращающегося приспособления. А вот для фужеров и стаканов неправильной цилиндрической формы нужны специальные поворотные насадки.
Компания xTool решила проблему вращающихся насадок, представив первую в мире вращающуюся насадку 4-в-1, RA2 Pro, которая подходит для 90% ежедневных сценариев цилиндрической гравировки. Независимо от того, является ли стекло правильным или неправильным, насадка подходит для всех.
Вращающаяся насадка 4-в-1 для лазерных граверов
Цена:
Узнать больше > >
6) Подступенки
Подступенки необходимы для увеличения высоты xTool D1 Pro в соответствии с различными сценариями гравировки или травления. При увеличении высоты остается достаточно места для поворотной насадки и стекла. Если вы не купили стояки вместе со станком, купите их отдельно.
Настройка лазерного гравера по стеклу
Настройка xTool D1 Pro относительно проста. Вам нужно настроить его как обычную задачу гравировки.
Следуйте этому руководству по сборке и первому использованию xTool D1 Pro.
Меры безопасности для лазерной гравировки стекла
Перед лазерной гравировкой стекла не забудьте надеть защитные очки. Когда лазер попадает на стекло, лучи отражаются и преломляются в различных направлениях. Стекло лучше надевать до полного протравливания стекла. Возможно, у вас есть защитные очки с xTool D1, так что вы можете их надеть.
5 шагов по гравировке стекла с помощью xTool D1 Pro
После настройки xTool D1 Pro вы готовы к гравировке стекла. Внимательно следуйте приведенным ниже инструкциям, чтобы получить потрясающие результаты.
Примечание. Мы используем диодный модуль мощностью 10 Вт на xTool D1 Pro. Если вы используете модуль мощностью 20 Вт, отрегулируйте мощность соответствующим образом.
Шаг 1: Очистите гравированную поверхность стекла с помощью денатурированного спирта
Первый шаг связан с очисткой стаканов для питья. Протрите их сухой тканью и удалите пыль. Для удаления отпечатков пальцев, жира, масла и других липких остатков используйте денатурированный спирт.
Нанесите спирт на кусок ткани и протрите очки. Во время процесса не прикасайтесь к поверхности травления голыми пальцами, так как на ней останутся отпечатки пальцев.
Шаг 2. Подготовка и нанесение бумаги для лазерной маркировки
Пришло время использовать бумагу для лазерной маркировки. Вам нужно вырезать необходимый размер бумаги с помощью ножниц. Теперь замочите бумагу в воде на пять минут. Через пять минут вы увидите, что подложка маркировочной бумаги отделилась. Выбросьте белую подложку.
Теперь нанесите маркировочную бумагу на стекло. Обращайтесь с ним осторожно, потому что он может порваться с небольшим усилием. Равномерно распределите маркировочную бумагу по стеклу резинкой или пальцами. Убедитесь, что под бумагой не осталось воздуха.
Просушите бумагу на стекле феном. Это вряд ли займет минуту.
Шаг 3. Установите параметры мощности и скорости в программном обеспечении.
Подсоедините поворотную насадку к лазерному станку и включите его. Возьмите размеры стакана и поместите его на насадку.
Загрузите дизайн в программу. Вы можете настроить размер изображения в соответствии с размерами объекта.
Настройки стекла для лазерной гравировки
Установите мощность на 50% и скорость на 100 мм/с. Настройки здесь предложены на основе нашего тестирования и, скорее всего, предназначены для достижения наилучших результатов травления. Однако вы также можете настроить его после испытаний.
Шаг 4: Настройка фокуса лазера
Необходимо настроить фокус лазера. Опустите его рычаг и дайте ему коснуться стекла. Теперь верните рычаг на место.
Отрегулируйте размещение модуля. Вы увидите перекрестие на объекте. Нажмите кнопку «Процесс» в программном обеспечении. Нажмите на Обрамление. Нажмите кнопку на машине и кадрируйте изображение так, как вам нравится.
Наконец, нажмите Пуск и нажмите кнопку на машине.
Шаг 5. Удаление маркировочной бумаги
После завершения процесса гравировки необходимо вытереть маркировочную бумагу, оставшуюся на стекле. Поместите стакан в воду на несколько минут, а затем снимите бумагу со стакана.
Примечание. Вы можете потерять несколько стаканов, прежде чем получите желаемый результат. Не расстраивайтесь на полпути.
Final Words
Гравировка стекла с помощью диодного лазера немного отличается от гравировки других распространенных материалов, таких как дерево. Для этого требуется бумага для лазерной маркировки.
Во-вторых, вам нужна поворотная насадка для поворота стекла.
Мы обсудили необходимые материалы и пошаговую процедуру. Вы можете выполнить те же шаги для простых стеклянных листов или стекла любой формы.
xTool D1 Pro позволяет изготавливать разнообразные предметы, гравировать и резать различные материалы.
