Фрезерно-гравировальные станки с ЧПУ – виды, изготовление своими руками

Среди многообразия универсального оборудования фрезерной группы фрезерно-гравировальный станок с ЧПУ выделяется целым рядом преимуществ. Особенно актуально использование такого устройства в тех ситуациях, когда необходимо выполнить высокоточную обработку деталей, отличающихся сложной конфигурацией. К слову сказать, добиться таких результатов обработки, используя станки с ручным управлением, достаточно сложно.

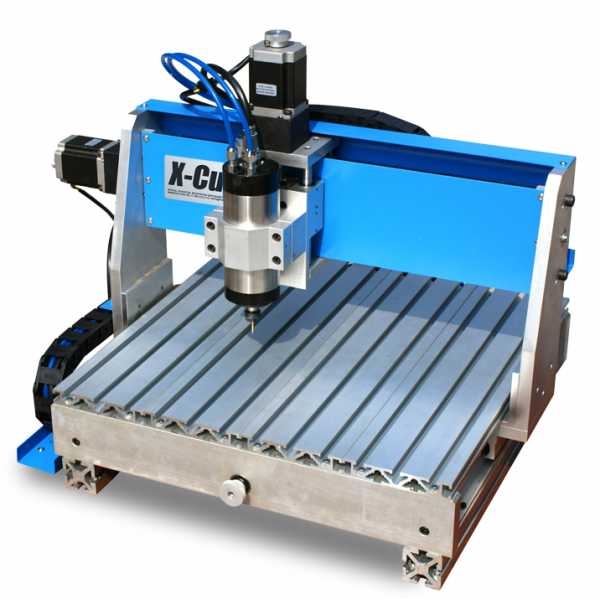

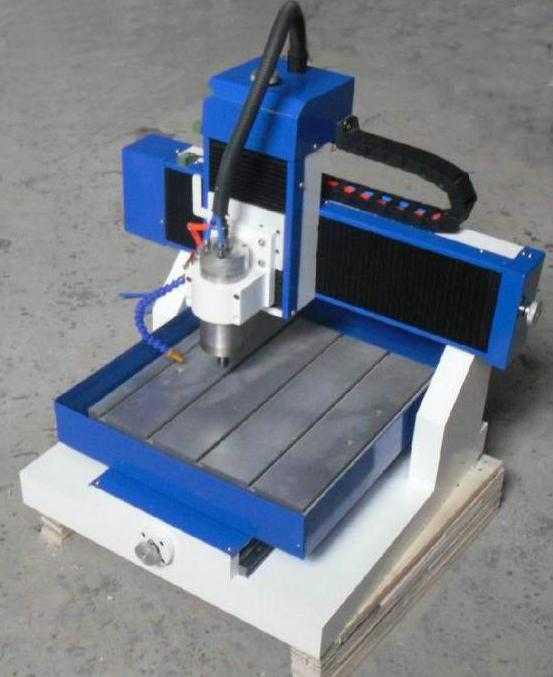

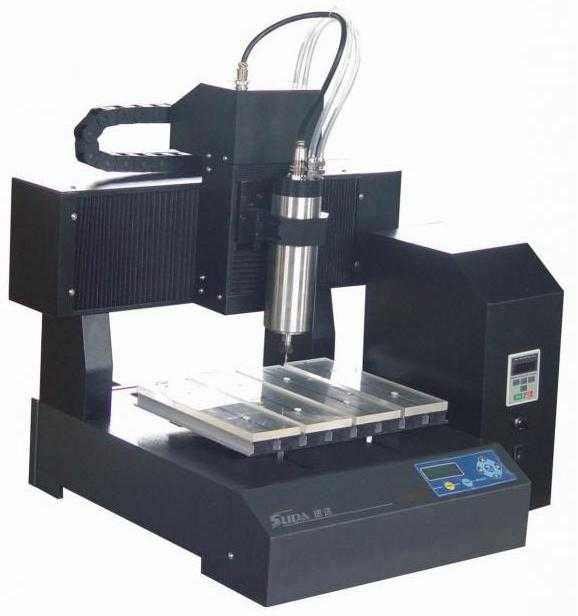

Компактный фрезерно-гравировальный станок

Цена на оборудование данной категории определяется такими параметрами, как функциональность, технические характеристики, торговая марка, под которой выпущен станок. Чтобы серьезно сэкономить на приобретении такого функционального устройства, можно изготовить его своими руками, что уже реализовали многие домашние умельцы.

Область применения фрезерно-гравировальных станков

Фрезерно-гравировальный станок, оснащенный системой ЧПУ, можно встретить на предприятиях многих отраслей промышленности. Такая высокая популярность объясняется не только техническими возможностями и функциональностью данного оборудования, но еще и тем, что его использование сводит практически к нулю брак при обработке заготовок.

Изначально оборудование данного типа стали применять машиностроительные предприятия. На таких предприятиях из металлообрабатывающих станков формировались производственные линии, на которых осуществлялась обработка однотипных деталей. Именно по такому пути шла автоматизация процесса производства.

Активный рост спроса на потребительские товары различного назначения привел к тому, что на рынке стали появляться многочисленные производственные предприятия, работающие в сфере малого бизнеса. Такие предприятия или индивидуальные предприниматели, как правило, производят свою продукцию мелкими сериями или в единичных экземплярах, а именно для таких условий производства оптимально подходят фрезерно-гравировальные станки, оснащенные системой ЧПУ.

Целесообразность применения станков фрезерно-гравировальной группы в условиях мелкосерийного и единичного производства объясняется следующими преимуществами данных устройств:

  • исключительной функциональностью;
  • удобством и простотой обслуживания;
  • высоким качеством обработки;
  • высоким уровнем производительности;
  • надежностью.

Благодаря таким характеристикам фрезерно-гравировальные станки успешно применяются в различных сферах деятельности. С их помощью производят мебель и ювелирные изделия, сувенирную и рекламную продукцию, а также изделия любого другого назначения. Посредством таких станков можно выполнять сложнейшую гравировку на поверхности металла, стекла, древесины, камня, пластика и слоновой кости, что не могло остаться без внимания современных производителей.

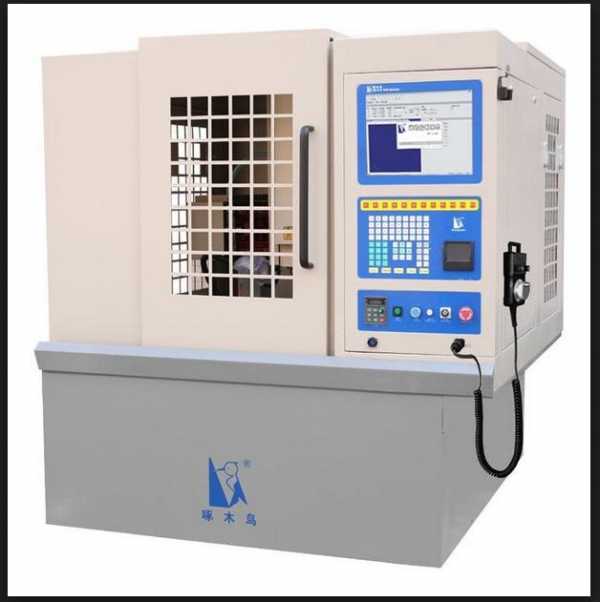

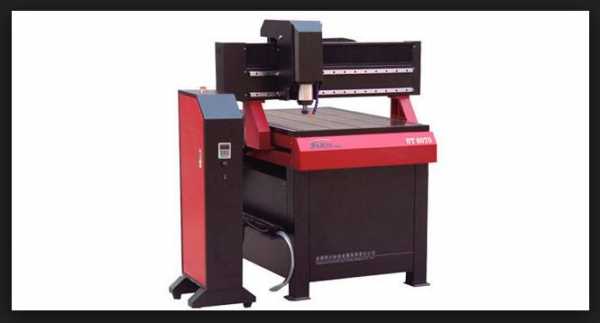

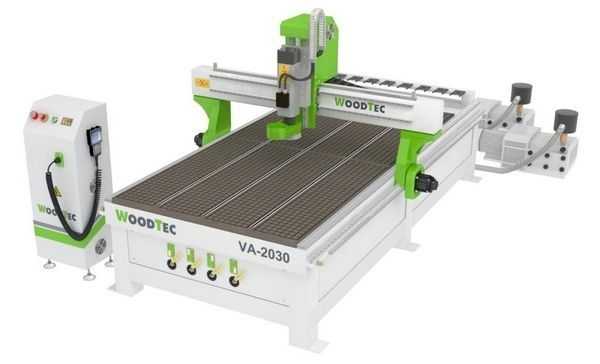

Более крупная модель фрезерно-гравировального станка в сравнении с вариантом на первом фото

Отдельную категорию составляют лазерные гравировальные станки, рабочим инструментом которых является луч лазера. Используя такой инструмент, можно выполнять надписи и рисунки даже на таких материалах, как ткани, искусственная и натуральная кожа, картон, шпон, различные виды пластика, резина и др.

Как устроен фрезерный станок

На современном рынке представлено большое разнообразие оснащенных ЧПУ фрезерно-гравировальных станков, с помощью которых можно выполнять надписи, рисунки и узоры на поверхности изделий, изготовленных из различных материалов, а также осуществлять раскрой листового металла. Стоимость такого оборудования зависит от ряда факторов: конструктивных особенностей станка, его функциональных возможностей и торговой марки.

Выделяют три типа таких станков:

  • настольные станки, фиксация заготовки на которых осуществляется механическим способом;
  • автоматические станки, фиксирующие заготовку за счет пневматических прижимов;
  • автоматические станки с пневматической фиксацией заготовки, на которых установлена трехшпиндельная головка.

На предприятиях машиностроительной отрасли используются фрезерно-гравировальные аппараты с ЧПУ, у которых рабочая головка может быть расположена в разных плоскостях – это горизонтально- и вертикально-фрезерные станки. Изготовить такие сложные станки самостоятельно возможно, но для этого вам потребуется дополнительное оборудование и комплектующие.

Для решения серьезных производственных задач по обработке металла желательно приобрести серийное устройство. В том же случае, если вам требуется небольшой настольный станок фрезерно-гравировального типа, с помощью которого вы планируете выполнять работы по алюминию и другим мягким материалам, есть смысл самостоятельно изготовить такое оборудование.

Сборка станка своими руками

К планированию работ по изготовлению фрезерно-гравировального станка с ЧПУ следует подходить очень ответственно. Прежде всего, необходимо определить, для решения каких задач вам необходимо такое оборудование. От ответа на этот вопрос будет зависеть выбор конструктивных элементов для вашего станка, его электрической и электронной составляющих. Соответственно, влиять такой выбор будет и на конечную стоимость вашего будущего настольного оборудования.

Схема каркаса и расположения двигателей в портальном фрезерном станке с ЧПУ

Станок, который используется для обработки древесины и металла, отличается не только своим конструктивным наполнением, но и степенью жесткости, что, естественно, оказывает непосредственное влияние на выбор комплектующих для его изготовления. Определившись с назначением, можно выбрать вариант конструктивного исполнения и приступить к подготовке чертежей.

Конструктивное исполнение оборудования

Настольный станок фрезерно-гравировального типа, оснащенный системой ЧПУ, может быть собран по двум конструктивным схемам:

  • станок с подвижным рабочим столом;
  • станок, подвижной частью которого является портал.

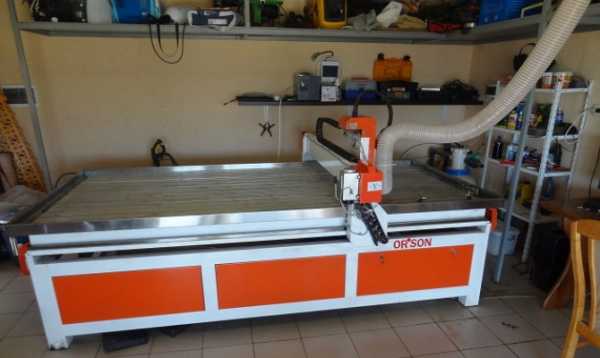

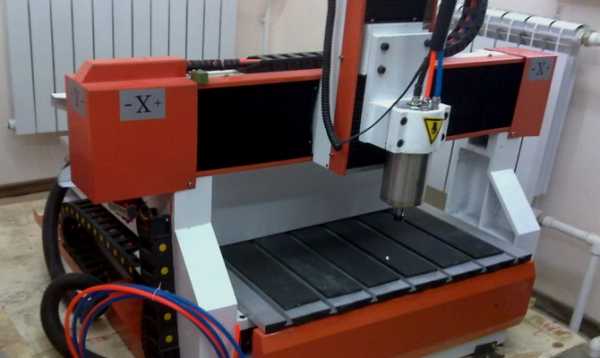

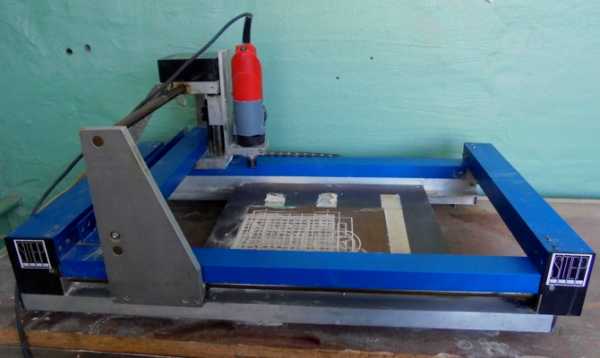

Пример сделанного своими руками фрезерного станка с ЧПУ

В первом случае рабочий стол фрезерно-гравировального станка с закрепленной на нем заготовкой совершает перемещение по горизонтальным направляющим. По вертикальной оси перемещается рабочая головка устройства, закрепленная на неподвижном портале.

Станки подобного типа отличаются простотой и высокой жесткостью своей конструкции, но имеют и ряд существенных недостатков (необходимость в достаточно большой свободной площади вокруг оборудования; невозможность обработки заготовок, обладающих большим весом и значительными габаритами).

Подобных недостатков лишен станок с подвижным порталом. Такое устройство можно с успехом использовать даже в небольших мастерских. На обладающих высокой жесткостью и неподвижных рабочих столах фрезерно-гравировальных станков этого типа можно размещать даже очень тяжелые заготовки. Высокой жесткостью также отличаются элементы подвижного портала такого устройства и направляющие, по которым он совершает свои перемещения.

При изготовлении своими руками фрезерно-гравировального станка с подвижным порталом следует очень ответственно подходить к выбору комплектующих для него: они должны обладать исключительным качеством и надежностью.

Разбираемся в механической части станка

Важнейшим элементом фрезерно-гравировального станка с подвижным порталом является рабочая головка с режущим инструментом, которая перемещается по специальным направляющим, имеющим форму рельса или круглое сечение. Для самодельного устройства преимущественно выбираются направляющие круглого сечения, которые обладают достаточно высокой жесткостью. Используя направляющие такого типа, можно собрать настольный станок для нанесения гравировки на изделия из алюминия, меди и их сплавов.

Перемещение рабочей головки фрезерно-гравировального станка по направляющим может осуществляться за счет пластиковых втулок или подшипников линейного типа. Важный момент: втулки при перемещении рабочей головки не перекатываются, а скользят по направляющим, что требует дополнительных затрат мощности со стороны привода. Невысокая стоимость таких втулок не является большим преимуществом, так как менять их приходится значительно чаще, чем подшипники. Кроме того, в процессе износа пластиковых втулок в узле перемещения рабочей головки образуется сильный люфт, который значительно уменьшает точность выполнения обработки.

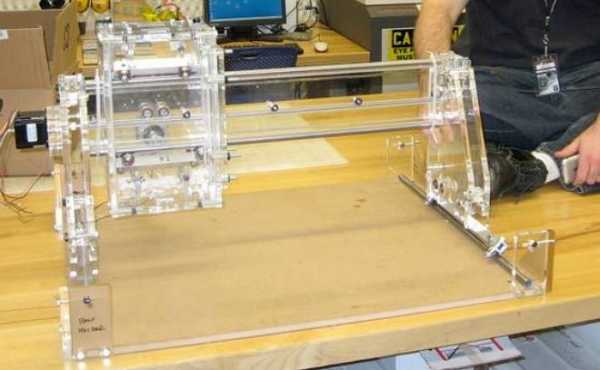

Компактный самодельный станок с корпусом из оргстекла

Именно по этим причинам даже для настольных фрезерно-гравировальных станков с ЧПУ лучше использовать подшипники. Важным преимуществом применения подшипников является и то, что они позволяют оснащать оборудование шаговыми двигателями меньшей мощности, тем самым вы экономите на электроэнергии и на стоимости таких комплектующих.

Пожалуй, важнейшим элементом приводного механизма фрезерно-гравировального станка, в том числе и оснащенного ЧПУ, является ходовой винт, преобразующий крутящий момент шаговых двигателей в поступательное перемещение рабочей головки с инструментом или в движение подвижного стола. Гайка, перемещающаяся по такому винту, может скользить или катиться по нему. Собирая собственноручно такой станок, надо учитывать этот нюанс и выбрать вариант, который будет оптимальным именно для вас.

Кроме того, выбирая ходовой винт и гайку для настольного станка, важно обращать внимание на то, как зависит величина перемещения рабочей головки от числа оборотов шагового двигателя. Данный параметр определяет, насколько мелкие детали гравировки вы сможете выполнять с помощью своего оборудования.

Электронная часть фрезерно-гравировального станка

Работоспособность и эффективность вашего самодельного фрезерно-гравировального станка с ЧПУ будет зависеть от того, насколько правильно вы выполнили все предварительные расчеты и на их основе подобрали соответствующие комплектующие.

Выбор шагового двигателя для станка следует делать только после того, как вся конструкция собрана и вам уже известен шаг резьбы ходового винта. Чем больше будет этот параметр, тем более мощный и, соответственно, более дорогостоящий шаговый двигатель вам потребуется.

Что очень важно, для точного позиционирования положения вала шагового двигателя нет необходимости в датчике обратной связи, оно происходит в соответствии с входным сигналом. Такой сигнал на шаговый двигатель поступает от контроллера или микропроцессора, являющегося неотъемлемым элементом системы ЧПУ.

Самоделка с корпусом из дерева

Для оснащения фрезерно-гравировального станка с ЧПУ можно использовать контроллеры, выпущенные китайскими производителями. При достаточно высокой надежности стоят такие контроллеры очень недорого. Для обеспечения работы контроллера вам необходимо будет позаботиться о блоке питания для него.

После окончательной сборки фрезерно-гравировального станка с ЧПУ необходимо настроить его электронную систему управления и выполнить обработку тестовой заготовки. Такую обработку следует выполнять с минимальной нагрузкой на все узлы и механизмы оборудования.

Рекомендации по работе с фрезерно-гравировальным станком

Важным моментом при комплектации и эксплуатации фрезерно-гравировального станка с ЧПУ, сделанного своими руками, является выбор рабочего органа. Так, для нанесения надписей, рисунков и узоров на изделия из металла используют обычную бормашину. Если вы собираетесь обрабатывать на своем самодельном станке детали из древесных материалов, то в качестве инструмента следует использовать фрезу, которая надежно закрепляется в патроне.

Станок, оснащенный системой ЧПУ, выполняет только те рабочие команды, которые заложены в его управляющей программе. Чтобы перенастроить такое устройство на выполнение других технологических операций, необходимо не только время, но и специальное оборудование.

Рабочие органы фрезерно-гравировального станка с ЧПУ, на котором выполняется обработка деталей из алюминия и его сплавов, подвергаются значительному нагреву. Именно поэтому выполнять обработку таких деталей следует только с использованием смазывающе-охлаждающих жидкостей.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Фрезерно гравировальный станок с ЧПУ: особенности

Фрезерно гравировальный станок с ЧПУ эффективен для резки, фрезерования, гравировки заготовок из всевозможных материалов (металла, акрила, дерева, пенопласта, стекла, камня, пластика). То есть это универсальное оборудование, легко заменяющее собой несколько видов агрегатов. Используются для: серийного, мелкосерийного производства, решения разовых задач.

Где используются

Фрезерно гравировальный станок укомплектованный современным эффективным числовым программным управлением попадает в категорию высокоточных, поэтому может справиться с задачами по изготовлению деталей, изделий сложной формы в практически любой сфере производства. Такое оборудование интегрируется в технологические линии на крупном производстве для выполнения определенных операций или использоваться в небольших мастерских, как универсальное оборудование.

Конструкция

Всевозможные разновидности фрезерных, гравировальных станков с ЧПУ мало чем отличаются — это видно даже на фото. Состоят они из:

  1. Станины, она располагается на массивной опоре. Эти элементы должны не только выдерживать вес заготовок, а и быть достаточно жесткими — это предотвращает вибрации, что повышает качество. То есть гравировка, другая операция будет выполнена практически без погрешности.
  2. Портала — это балка, расположенная над рабочим столом. К ней крепится шпиндель, передвигающийся вдоль портала. Этот элемент бывает подвижным, неподвижным. Увидеть такой компонент можно на любом фото.
  3. Рабочей поверхности, она оборудуется направляющими, которые позволяют закреплять заготовки различных размеров перед обработкой.
  4. Шпинделя. К этому валу крепится рабочий инструмент (фреза). У автоматических станков 3 шпинделя, что позволяет использовать различный инструмент без вмешательства человека.
  5. Электрического привода (электродвигателя).
  6. Блока управления.

Само управление представляет собой контроллер, который подключен к компьютеру. Эти два компонента управляют движениями механизмов, а также контролируют их. Поэтому любая гравировка отличается точностью — это подтвердит любое фото готовой детали.

Такое утверждение актуальное в отношении любого агрегата, то есть неважно используются фрезерно гравировальные станки с ЧПУ по камню или металлу.

Гравировка, фрезеровка с помощью станка с ЧПУ — преимущества

Гравировально-фрезерный станок, укомплектованный ЧПУ дает владельцу следующее:

  • максимально высокую точность обработки. Погрешность не превышает 0,01 мм;
  • низкую себестоимость работ — это обеспечивают невысокое потребление электроэнергии, скорость обработки, автоматизация операций, к тому же квалификация оператора может быть любой, а это тоже экономия;
  • возможность обрабатывать заготовки всевозможных размеров, разной толщины;
  • широкий выбор рабочих инструментов.

Также особенностями являются простая эксплуатация, несложное обслуживание. При резке края заготовки не меняют свой цвет, что важно во многих процессах. На сегодня уже далеко не один гравировально-фрезерный станок с ЧПУ по дереву, металлу способны изготавливать 3D, 4D модели, то есть гравировка, любая другая операция может быть объемной, что может подтвердить даже фото.

Чему уделяют внимание присматривая гравировально-фрезерный агрегат с ЧПУ

Современные гравировальные станки с ЧПУ дадут ожидаемый эффект, если обратить внимание на такие моменты:

  1. На мощность. Недостаточно мощный агрегат не обработает прочный материал (металл, камень), а излишне мощный приведет к удорожанию себестоимости изготовленных деталей.
  2. Какую станок занимает площадь – под оборудование отводится достаточно много места, поэтому следует убедиться, что помещение будет подходящим.
  3. Какая площадь рабочего стола — желательно, чтобы заготовка полностью размещалась на этой поверхности. Так будет более рентабельно и удобно.
  4. На материал станина, показатели ее жесткости. Если этот элемент недостаточно жесткий, то точность обработки будет невысокой. Причина: большая вибрация.
  5. На мощность двигателя, перемещающего портал.
  6. На наличие систем охлаждения — это касается оборудования, которое будет эксплуатироваться в тяжелых условиях.
  7. На способ крепления заготовки — они удерживаются механически, с помощью вакуума. Первый вариант более экономичный, второй необходим при обработке заготовок большого размера, серийном производстве.
  8. На качество шпинделя, количества подшипников — их должно быть три, если меньше, то появится вибрация, из-за которой гравировка, любая другая операция будет некачественной.

Что влияет на цену

Стоимость гравировально-фрезерного станка всегда зависит от:

  • Количества настраиваемых параметров;
  • Размера рабочего стола — от этого компонента зависят габариты всего агрегата;
  • Типа, конструкции направляющих;
  • Варианта крепления заготовки — бывает вакуумный, механический, последний способ более экономичный. Но он больше подходит для мелкосерийной, разовой обработки;
  • Материала опорной станины — на котором можно экономить только, когда качество изготовления детали не столь важно;
  • Качества шпинделя, количества подшипников;
  • Высоты арки.

Станок с ЧПУ своими руками

Фрезерно гравировальные станки можно сделать в домашних или гаражных условиях, а при наличии мастерской тем более, причем гравировка, фрезерование будут такими же качественными, как у оборудования, произведенного на заводе. При этом изготовить нужно будет только рабочий стол, портал, все остальное можно будет купить, так как для таких целей изготавливается достаточное количество комплектующих. Поэтому можно будет собрать даже сложные 3-х осевые фрезерно-гравировальные станки с ЧПУ разных размеров и мощности.


Перед тем, как делать самодельный станок следует разобраться для каких целей нужен агрегат, рассчитать его мощность, размеры, определить функциональность. Также необходимо выбрать тип портала. Он бывает подвижным, неподвижным.

Для небольших помещений оптимальный первый вариант, что он из себя представляет понять можно с помощью фотографий.

Направляющие должны быть круглыми — это облегчит размещение шпинделя. Для перемещения этого элемента нужно использовать линейные подшипники, а не популярные в последнее время пластиковые втулки — они недорогие, но быстро изнашиваются. При изготовлении самодельного агрегата можно использовать фото, как подсобный материал.

vseochpu.ru

Фрезерно-гравировальный станок по дереву с ЧПУ

Содержание статьи:

Ручной труд всегда высоко оценивается, поскольку работа специалистов отнимает много сил и времени. Желание человека оригинально оформить предметы мебели или другие элементы интерьера актуально по сей день, отчего услуги мастеров пользуются спросом и востребованностью во всем мире. Современные технологии позволяют значительно облегчить процесс и провести его более качественно, поэтому специалисты широко применяют станки с ЧПУ.

Фрезерно-гравировальный станок используется для осуществления резьбы по дереву различных пород. С его помощью можно обрабатывать поверхность мебели, плитные массивные или композитные материалы. Приспособление позволяет наладить изготовление деревянных изделий любого уровня сложности, отчего его использование очень целесообразно. Фрезерно-гравировальные станки с ЧПУ применяются как в мебельном, так и столярном производстве, благодаря им создаются разнообразные предметы интерьера, оформляются продукты сувенирного и рекламного направления. Многие производители предлагают данное оборудование в большом ассортименте, что дает возможность каждому подобрать станок для работы по дереву согласно своим индивидуальным требованиям и пожеланиям.

Специфика работы и применения оборудования

Резьба станком

Фрезерно-гравировальный станок с ЧПУ – это устройство, которое имеет специальную систему, управляющую приводом оборудования. Оператор может задавать необходимые параметры, а программа контролирует работу станка и руководит всем процессом. Приспособление для работы по дереву часто применяется в различных направлениях и позволяет создать следующие декоративные предметы:

  • деревянную мебель;
  • багеты;
  • статуи;
  • зеркала;
  • прорезные элементы;
  • накладки;
  • кронштейны;
  • фигурные детали лестниц;
  • мебельные фасады и т.д.

Прежде чем начать применять фрезерно-гравировальный станок по дереву, необходимо спроектировать дизайн предполагаемого рисунка. Данный эскиз создается на бумаге, и на основе изображения режется заготовка. Цена за работу рассчитывается исходя из уровня сложности изделия, поскольку изготовление мелких деталей узоров занимает больше времени, поэтому стоимость будет несколько выше упрощенных вариантов.

Новые функции и свойства станков

Фрезерно-гравировальные станки с ЧПУ производятся в различных моделях, что дает возможность потребителю подобрать оптимальное устройство. Многие варианты предусматривают наличие технологии бесшовной сварки, а также отличаются хорошей прочностью и стабильностью работы. Передовая система управления рукояткой DPS обеспечивает комфортную самостоятельную резьбу, точно повторяющую каждую делать подготовленного эскиза.

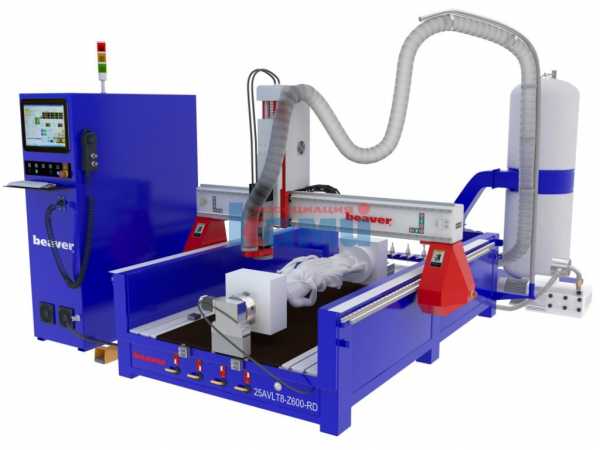

Модель СС-М1325А

Некоторые фрезерно-гравировальные станки имеют функцию памяти точки остановки, благодаря чему в устройстве останавливается подача питания в конкретный момент, а при необходимости станок запускается и продолжает работу. Среди подобных вариантов можно выделить модель СС-М1325А, рисунок которой представлен ниже. Станок предназначен для обработки различных дверей, окон и других элементов интерьера. Кроме этого, оборудование подходит для изготовления сложных мастер-моделей.

Советы по подбору аппарата

Станки для работы по дереву должны выбираться правильно, в соответствии с разработанными рекомендациями специалистов данной области. Сделать самостоятельный выбор для некомпетентного человека непросто, поскольку необходимо изучить большой ассортимент предлагаемых устройств, которые постоянно изменяются и усовершенствуются в плане технических характеристик. Существует ряд определенных советов, которые помогут приобрести подходящий станок с ЧПУ и обеспечат его надлежащую работоспособность.

  1. Для начала нужно выявить главные задачи будущего станка.
  2. Важно продумать процесс работы и определиться с направлением изготавливаемой продукции, чтобы приобрести оборудование со всеми необходимыми функциональными возможностями.
  3. Желательно обсудить с рабочей командой предполагаемые размеры заготовок, за счет чего получится обеспечить обработку детали за один рабочий цикл.
  4. Рекомендуется изучить специфику функционирования и конструкции станка.
  5. Портал должен быть изготовлен из прочной стали, что предотвратит вибрацию заготовки во время работы и, соответственно, ее деформацию.
  6. Величина шпинделя – еще один важный момент, поскольку от него зависит толщина получаемой заготовки.
  7. Необходимо заранее ознакомиться с ЧПУ, чтобы в дальнейшем не возникло проблем с пониманием команд.
  8. Обслуживание станка лучше доверять специалистам, поэтому целесообразно подобрать оптимальную сервисную службу для осуществления ремонта при необходимости.

Фрезерно-гравировальные станки с ЧПУ применяются в разнообразных областях производства и включают в себя три основных компонента: координатный стол, шпиндель и управляющую станцию. Данное устройство очень ценится, поскольку оно характеризуется многогранностью выполняемых функций. Базовые свойства обеспечивают максимально гибкий и высокотехнологичный процесс обработки заготовок, что значительно ускоряет и упрощает работу мастера. Внедрение фрезерно-гравировального оборудования позволяет увеличить продуктивность производства, ведь работа автомата происходит более оперативно, чем ручная.

Чему следует уделить внимание?

Точность резьбы деталей

В случае возникновения необходимости приобретения станка для работы по дереву важно придерживаться всех вышеперечисленных рекомендаций и точно следовать советам специалистов. Нужно помнить, что основными характеристиками являются: частота вращения, крутящий момент и способ подключения устройства. Далее следует отталкиваться от мощности двигателей, плавности и скорости разгона шпинделя, максимального уровня шумности и т.д. Все эти критерии подбираются индивидуально, в зависимости от модели станка. Информация о параметрах оборудования детально изложена на просторах интернета, поэтому с ее изучением проблем не возникнет.

Сегодня производители станков для гравирования изготавливают высокотехнологичные устройства, полностью соответствующие общепринятым нормам и стандартам. Но при покупке прибора важно выяснить многие моменты, что подтвердят качество и прочность продукции. Ценящий свою репутацию поставщик всегда оказывает техническую поддержку и реагирует на все обращения заказчика.

Правильная установка оборудования, полное соблюдение обязательств и гарантий, оперативное обеспечение необходимыми деталями и запчастями – все это важно для нормального развития станков этого типа.

Оборудование с ЧПУ в большей степени разрабатывается по аналогичной схеме. Стандартный вариант, как упоминалось выше, состоит из трех узлов. Традиционно модели отличаются между собой приводами и типом станины. В редких случаях отличие может заключаться в плане реализации системы ЧПУ. Главным элементом приспособления является шпиндель, который должен предоставляться заказчику на выбор в плане мощности и производителя. Для больших предприятий следует обратить внимание на тип станины. Более утяжеленный вид предусматривает гашение вибраций заготовки, провоцирующих деформацию и искривление продукции. В интенсивном производстве литая станина будет показывать высокое качество изготовления изделий и точность работы, чем положительно отразится на продуктивности предприятия.

Дополнительные моменты, которые рекомендуется учитывать при выборе станка с ЧПУ, – это:

  • высота арки;
  • скорость функционирования устройства;
  • потенциальные показатели при выполнении сложных задач.

Плюсы использования станка

Гравировальный станок по дереву с ЧПУ имеет массу преимуществ перед ручным. Для начала данное оборудование значительно быстрее справляется с поставленной целью и проявляет себя точно и стабильно в работе при любых условиях. Большинство моделей обладают компактными размерами, что без проблем разместятся даже в небольшой комнате. Это позволяет экономить место, обеспечивая высокий уровень работы. Заготовка не нуждается в перемещении с одного станка на другой, поскольку она надежно фиксируется в соответствующих пазах. Все эти достоинства только доказывают целесообразность приобретения станка с ЧПУ и замены ручной работы на автоматику.

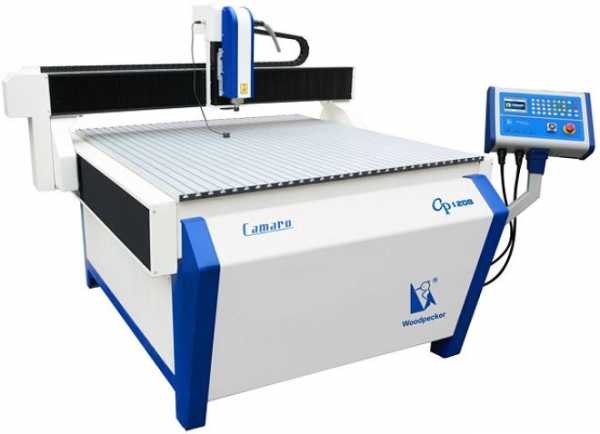

Обзор заводских моделей

МодельFZT-04061FZT-0609FZT-1212
Ход по оси X, мм:4006001200
Ход по оси Y, мм:6009001200
Ход по оси Z, мм:100120150
Тип направляющихцилиндрическиерельсовыерельсовые
Скорость подачи по осям XY, мм/миндо 3000до 3000до 10000
Дискретность, мм0.006250.006250.02

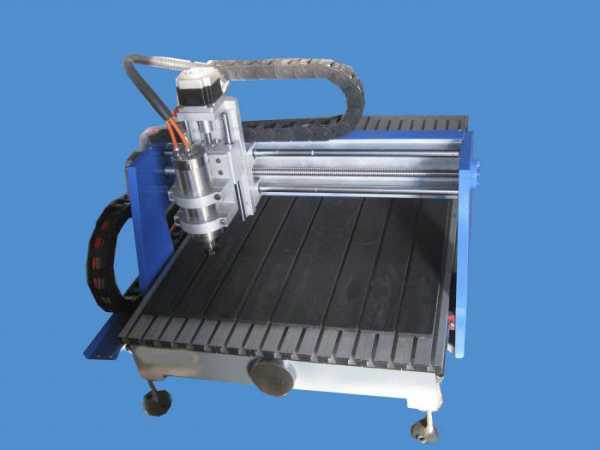

FZT-04061

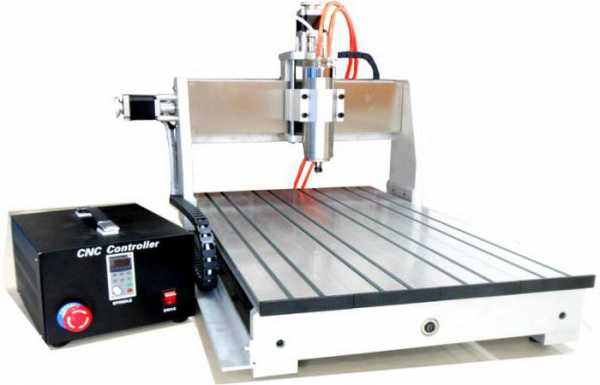

FZT-0609

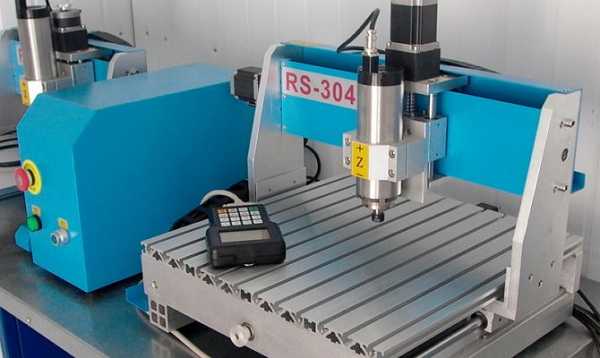

FZT-1212

stanokgid.ru

технические характеристики и советы по выбору

Фрезерно-гравировальные станки способны выполнять любую сложную работу по разрезанию и обработке различных видов материалов. Заготовки при этом могут иметь различный размер и твердость.

Описание аппарата

Фрезерно-гравировальные станки - это устройства, при помощи которых вы можете разрезать любой строительный материал и выгравировать на нем какую-либо надпись или рисунок. Обрабатываться может дерево, металл, пластик и даже оргстекло.

Использовать фрезерно-гравировальные станки можно как на производстве, так и в домашних условиях. Дело в том, что существуют различные модели агрегатов, рассчитанные на разную степень производительности.

Устройство изделия

Представленный аппарат имеет такое строение:

  • Жесткая станина, которая изготавливается из прочного металла, чаще всего из стали.
  • Стол. На нем размещаются заготовки. Он производится из МДФ, дерева, фанеры, металла и термопласта.
  • Направляющие элементы, при помощи которых вы можете выставить заготовку так, как вам нужно.
  • Режущий элемент (фреза), который располагается в верхней части станка. Он является подвижным.
  • Блок управления.
  • Мотор.
  • Контроллер и передача.
  • Выдвижная балка.

Естественно, в составе представленного изделия могут присутствовать и другие приспособления. Все зависит от производителя и типа аппарата. Например, вы можете приобрести фрезерно-гравировальные станки CNC, то есть с числовым программным управлением.

Технические характеристики

Представленное устройство имеет такие параметры:

  1. Стандартные размеры рабочего стола: 1540×1800 см.
  2. Мощность шпинделя: этот параметр зависит от предыдущего значения и колеблется до 3 кВт.
  3. Скорость разрезания материала: от 8000 до 17 000 оборотов в минуту.
  4. Система охлаждения: воздушная или водная.
  5. Стандартное сетевое напряжение: 220 В.
  6. Максимальный посадочный диаметр инструмента: 12,7 мм.
  7. Точность позиционирования: 0,3/300 мм - 0,5/300 мм.

Разные модели станков могут иметь разные технические характеристики.

Преимущества и недостатки изделия

Фрезерно-гравировальные станки имеют такие достоинства:

  • Простота использования.
  • Возможность установки на жесткой станине, что позволяет исключить погрешности в обработке заготовки.
  • Быстрота замены режущих и других элементов.
  • Высокая производительность.
  • Большое количество моделей, что позволяет выбрать необходимый в вашем случае вариант.
  • Возможность изготовления как единичных изделий, так и запуска серийного производства.
  • Простота и высокая точность управления процессом обработки заготовки.
  • Возможность приобретения практически в любом строительном магазине.

Однако есть и недостатки, например: некоторые модели устройств не предусматривают возможность обработки тяжелых по весу заготовок; размеры детали, которая обрабатывается, могут зависеть от ширины портала; машины такого плана могут иметь высокую стоимость. Естественно, вы вправе приобрести дешевые фрезерно-гравировальные станки, Китай сейчас представляет массу вариантов. Однако не все из них отличаются высоким качеством и долговечностью.

Разновидности агрегатов

Фрезерно-гравировальные станки, цена которых колеблется в пределах 4000-20 000 долларов и больше, можно классифицировать так:

  • Настольные. Они хорошо подойдут для домашнего использования или мелкосерийного производства.
  • Станок с ЧПУ. Этот аппарат работает по специальной заранее запущенной программе, где прописываются все необходимые параметры.
  • Устройства 3D. Их особенностью является то, что обрабатывать заготовку они могут и в двух, и в трех измерениях. То есть вы вправе с легкостью обрабатывать объемные фигуры.

Кроме того, представленные устройства можно разделить и на следующие группы: продольно-фрезерные, консольно-фрезерные, вертикально-фрезерные, широкоуниверсальные. Последний вариант является самым приемлемым, если вы будете серьезно заниматься производством различных по типу и размеру изделий.

Особенности применения

Настольные фрезерно-гравировальные станки, как и стационарные модели, используются в разных отраслях. Например, они наши свое применение в строительстве и изготовлении соответствующих материалов; в мебельной промышленности.

Использовать аппарат можно в изготовлении тары или упаковочных материалов, кожной галантереи, печатных изделий. Практически всегда используются такие аппараты в производстве рекламных изделий, сувениров. Обрабатывать такой станок может не только дерево, но и другие материалы.

Как правильно выбрать оборудование?

Если вы хотите приобрести станки фрезерно-гравировальные по дереву или металлу, необходимо учитывать следующие параметры:

  1. Материал, с которым вы будете работать. От него зависит тип столешницы. Например, если вы будете обрабатывать металл, то деревянный стол не подойдет, лучше отдать предпочтение алюминию.
  2. Высота станка по оси Z.
  3. Размер стола. Этим значением ограничивается размер заготовки.
  4. Жесткость стола. Чем больше опор, тем меньшей будет вибрация во время работы.
  5. Мощность двигателя. Тут все зависит от того, какое количество заготовок вы планируете обрабатывать. Для домашнего использования хватит устройства, мощность которого составляет 1 кВт.
  6. Шпиндель. Он отвечает за скорость оборотов резака.
  7. Наличие ЧПУ и дополнительных приспособлений.
  8. Тип системы охлаждения.

Обратите внимание также и на вид управления. Естественно, не стоит забывать о габаритах устройства. Если у вас маленький гараж, то лучше отдать предпочтение настольному варианту. Учтите, что вся механика должна быть очень хорошо закреплена.

Правила безопасности при работе со станком

Независимо от того, какие вы приобрели фрезерно-гравировальные станки (3D или стандартные), несоблюдение техники безопасности во время работы может привести к серьезным травмам: глубоким порезам, переломам или более серьезным повреждениям. Поэтому во время обработки изделия нужно соблюдать такие правила:

  • Работайте только в защитной форме, перчатках и очках. Одежда должна быть застегнута до самой шеи. Волосы необходимо спрятать под шапочку.
  • Проверьте целостность деталей станка, прочность соединений. Если есть недостатки, то аппарат включать не стоит.
  • Учтите, что аппарат должен быть заземлен. В противном случае не исключается поражение электрическим током.
  • Важно правильно установить фрезу. Прочно зафиксируйте ее в патроне.
  • Уберите с рабочего стола все лишние инструменты или вещи.
  • К движущимся частям станка прикасаться руками запрещено.
  • Металлическую или древесную стружку со стола нужно смахивать специальной щеткой.
  • Во время работы рядом не должны присутствовать посторонние люди, особенно те, которые не разбираются в действии аппарата. Они могут отвлечь вас, что приведет к получению травмы.
  • Следите за поведением аппарата во время работы. Если он сильно перегревается, то не нагружайте его слишком сильно. Это приведет к поломке оборудования.

Как видите, представленные аппараты используются в разных сферах жизнедеятельности человека, и без них его жизнь существенно осложнилась бы. Но выбирать и использовать устройство следует правильно. Иначе вы рискуете зря выбросить деньги на покупку бесполезной вещи. Удачи!

fb.ru

Фрезерно-гравировальный станок – можно сделать самостоятельно! +Видео

Любой современный фрезерно-гравировальный станок, оснащенный системой числового программного управления (ЧПУ), представляет собой высокоточное оборудование. Оно позволяет производить обработку заготовок даже с очень сложной конфигурацией.

1 Где применяют фрезерно-гравировальные агрегаты с ЧПУ по металлу

Самые первые подобные станки создавались для использования на машиностроительных предприятиях. Гравировально-фрезерные установки интегрировались в технологические специализированные линии, что давало возможность полностью автоматизировать операции по изготовлению изделий сложных форм. При этом комплексы ЧПУ обеспечили снижение (практически до нуля) числа бракованных деталей при их производстве.

Через некоторое время об особых возможностях описываемых агрегатов узнали представители малого бизнеса, занимающиеся изготовлением товаров массового потребления.

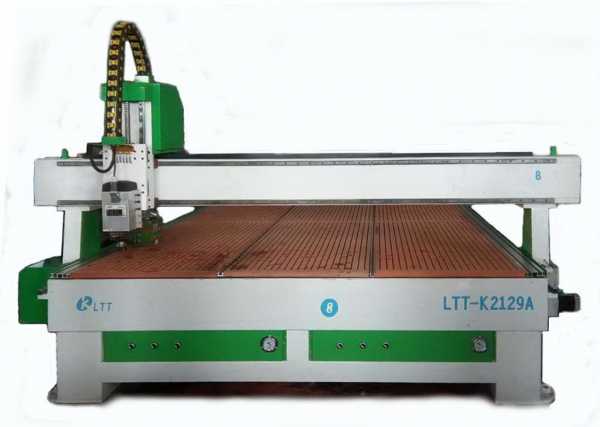

Фрезерно-гравировальное оборудование

Рекомендуем ознакомиться

Предприниматели по достоинству оценили все преимущества гравировально-фрезерного оборудования по металлу. И сейчас оно пользуется популярностью в компаниях, которые работают в сфере индивидуального и мелкосерийного производства.

Современный фрезерно-гравировальный станок высокой точности с программным управлением великолепно зарекомендовал себя при изготовлении разнообразных сувенирных и драгоценных изделий, продукции из различных металлов и сплавов и других товаров, благодаря следующим своим особенностям:

  • уникальная надежность всех элементов оборудования;
  • простота периодического и ежедневного обслуживания;
  • повышенная производительность;
  • огромный выбор функций и легкость программирования.

Кроме того, гравировально-фрезерный центр с ЧПУ гарантирует безупречное качество обработки заготовок.

2 Фрезерно-гравировальный станок – особенности

По своей конструкции станок может быть автоматическим – с трехшпиндельной либо обычной головкой и пневматическим прижимом; и настольным – тогда обрабатываемое изделие прижимается механическим приспособлением.

На малых предприятиях фрезерно-гравировальный станок чаще всего применяется для раскроя листовых заготовок, обработки различных типов корпусных конструкций и для нанесения надписей, орнаментов, всевозможных декоративных узоров на поверхность металлических изделий. Функциональность конкретного агрегата с ЧПУ зависит от того, как он используется.

Фрезерно-гравировальный станок с ЧПУ

Особой популярностью сейчас пользуется 3D-оборудование. Такой фрезерно-гравировальный станок обладает массой достоинств:

  • наличие шпинделей с высокой скоростью вращения;
  • понятный интерфейс;
  • калибрование рабочих приспособлений в автоматическом режиме специальной программой;
  • перемещение инструмента одновременно по трем осям.

Широко распространены настольные установки. Такой фрезерный станок с ЧПУ допускается эксплуатировать и на скромных по мощности и номенклатуре выпускаемой продукции производствах, и в быту. Настольные агрегаты мало чем отличаются от своих крупных собратьев. На них можно обрабатывать уступы, пазы, поверхности, канавки и прочие элементы заготовок из металла.

Далее речь пойдет о том, как своими руками сделать простой в управлении и при этом функциональный гравировально-фрезерный агрегат с ЧПУ. Он позволит каждому домашнему мастеру качественно обрабатывать металлические изделия.

3 Гравировальный станок своими руками – выбор конструкции

Самодельное оборудование разрешено компоновать по-разному. Можно сделать станок с ЧПУ с подвижным порталом либо с подвижным рабочим столом. Первая схема дает возможность изготовить своими руками более компактную установку. Но она обязательно должна иметь достаточно жесткую конструкцию.

Станок с подвижным порталом идеален для малых по площади производственных мастерских. С его помощью допускается обрабатывать большие по длине и массе заготовки и тесное помещение тому не помеха. Важный момент! Все составляющие такого оборудования делаются из прочных материалов, которые способны выдерживать большую массу фрезеруемых деталей.

Станок для фрезерно-гравировальных работ с подвижным порталом

Станок с подвижной рабочей поверхностью имеет большие габариты. На таком агрегате с ЧПУ обрабатываемая заготовка размещается и фиксируется на рабочем столе. Он передвигается по одной координате, а рабочий инструмент – по второй. Перемещение режущего приспособления обеспечивается головкой установки, которая крепится на специальном портале (он неподвижен).

Агрегат с подвижным столом характеризуется отличной жесткостью и несложной компоновкой. Но на нем нельзя фрезеровать массивные заготовки. Второй его минус – объективно крупные геометрические параметры. Установить такой станок в гараже либо в небольшой частной мастерской не получится.

4 Определяемся с механическими частями агрегата – советы

В конструкции фрезерно-гравировального оборудования с ЧПУ нет ничего сложного. Поэтому изготовить его своими руками вполне реально. Мы советуем домашним умельцам попытаться сделать станок с подвижным порталом. Направляющие для такого агрегата выполняют из металлического профиля в форме круга либо рельса.

Предпочтительнее при выполнении работ своими руками изготавливать часть станка для передвижения головки с режущим приспособлением в виде круга. Такую направляющую легко установить на предназначенное для нее место. Агрегат с рельсовым профилем рекомендуется делать лишь в случаях, когда на нем планируется фрезерование стальных заготовок. А для работ с бронзой, алюминиевыми листами и деталями больше подходит оборудование с круговой направляющей. Всем, кто хочет сделать станок с ЧПУ для гравирования своими руками, стоит об этом помнить.

Передвижение рабочего приспособления (режущий инструмент и головка) по направляющей осуществляется посредством обычных подшипников (линейных) либо втулок, изготовленных из пластика. Что выбрать? Все зависит от вас. Подшипники стоят дороже, но зато отличаются высокой стойкостью против механического износа.

Режущий инструмент и головка фрезерно-гравировального станка

Втулки по своей стоимости выглядят предпочтительнее для человека, решившего сделать станок для фрезерно-гравировальных работ своими руками, но изнашиваются они по-настоящему быстро. Еще один нюанс. При установке втулок в процессе эксплуатации оборудования на нем обязательно появится люфт. Это приведет к значительному уменьшению точности обработки заготовок. Учитывая все сказанное, делаем вывод – лучше потратиться и приобрести на свой самодельный агрегат подшипники, а не втулки.

После этого нам нужно определиться с ходовым винтом. Эта деталь имеет огромное значение для нормального функционирования гравировального станка, сделанного своими руками. Винт необходим для превращения движения (вращательного) двигателя установки в поступательное движение стола с заготовкой, зафиксированной на нем (или же головки с фрезой).

Стоимость описанной ходовой части зависит в основном от того, какая гайка на нее устанавливается. А точнее – от того, каким образом она передвигается. Существуют катящиеся и скользящие гайки. Если вы изготавливаете своими руками агрегат для очень тонких (высокоточных) гравировальных работ, рекомендуется использовать винт со скользящей гайкой. Для более грубых мероприятий подойдет и катящийся крепежный элемент.

5 Подбор электроники и других элементов – важные нюансы

Покупка всех деталей, которые требуются для самостоятельного изготовления гравировально-фрезерного оборудования для частного применения, производится после тщательного расчета всех технико-экономических показателей станка. Если вы не можете сами выполнить такие вычисления, посмотрите готовые решения на интернет-сайтах. Мы же дадим вам несколько важных рекомендаций:

  1. Модель двигателя (он обязательно должен быть шаговым) подбирается по шагу резьбы описанного выше винта. Мощность движка берется тем выше, чем больший шаг винта запроектирован. Шаговые установки берутся потому, что они способны качественно позиционировать инструмент без обратного сигнала.
  2. Управление двигателем производится посредством микропроцессора либо специального контроллера. При сборке станка своими руками лучше (и дешевле) использовать последний. Смело покупайте недорогой контроллер китайского производства. Он отлично справляется со своими задачами и характеризуется достаточным уровнем эксплуатационной надежности.
  3. В обязательном порядке приобретите и установите блок питания для контроллера. В этом случае вся система будет работать действительно стабильно.
  4. Корпусные изделия обрабатываются фрезами, а для нанесения надписей и рисунков на поверхность заготовок требуется установить на станочное оборудование бормашину.

Бормашина для нанесения надписей и рисунков

Подробный видеоурок, который мы предлагаем вам посмотреть, поможет вам правильно и быстро собрать качественный фрезерно-гравировальный станок своими руками.

tutmet.ru

Гравировально-фрезерный станок с большим полем

Гравировально-фрезерные станки ЧПУ «Моделист», используются сегодня в самых разнообразных отраслях производства. Каждый станок состоит из трех основных составляющих – это координатный стол, шпиндель и управляющая станция. Данное оборудование очень ценится благодаря своей высокой эффективности, качеству и широкому выбору выполняемых операций. Использование гравировально-фрезерного оборудования серии «Моделист» дает массу преимуществ, поскольку его стандартные и специальные опции делают процесс производства максимально технологичным и гибким. При использовании станка, который заменяет ручной труд, существенно увеличивается производительность.


Если вы решили купить фрезерно-гравировальный станок для своего производства или для личных нужд, мы советуем детально изучить информацию о предлагаемых на сайте компании «Моделист» моделях и сравнить их возможности.


Главное с самого начала продумать, какие материалы вы планируете обрабатывать при помощи данного оборудования. Например, если вам нужен исключительно фрезерно-гравировальный станок по дереву, и заниматься обработкой металлов вы точно не собираетесь, то не зачем переплачивать за более сложную и дорогую модель. Особенно это важно для небольших компаний, только начинающих бизнес, и частных лиц, для которых работа на станке скорее хобби, чем способ получения дохода.


При выборе станка обратите внимание на его основные характеристики, такие как рабочее поле, максимальная высота заготовки, скорость перемещения, тип и мощность шпинделя. Важны также масса станины и тип конструкции. Оптимально, если модель имеет цельносварную несущую раму. Вся эта информация доступна на сайте ЧПУ «Моделист». В случае возникновения дополнительных вопросов по поводу интересующего вас оборудования, цены фрезерно-гравировального станка конкретной марки, условий и сроков доставки, акций, сервисного обслуживания вы можете позвонить по указанным на сайте телефонам.


Компания «Моделист» ценит свою репутацию, поэтому оказывает максимальную поддержку своим заказчикам. Мы не только производим и реализуем оборудование, но и производим его настройку, а также при помощи специальных статей и видео обучаем работе на станках разного типа.


Наши плюсы – качественное оборудование, соблюдение всех взятых на себя гарантий и обязательств, быстрая доставка и установка оборудования, а также информационная поддержка, направленная на популяризацию станков этого класса.


Не забывайте, что ваше хобби может стать прибыльным бизнесом благодаря приобретению качественного гравировально-фрезерного станка. Если раньше на изготовление той или иной детали уходило довольно много времени, и на это требовался кропотливый труд, ведь одна небольшая ошибка могла погубить всю задумку, то с использование ЧПУ станка значительно возрастет продуктивность и точность работы. Вы сможете изготавливать намного более качественную продукцию за короткий срок, а это несомненно повысит интерес к вам, как мастеру.

cncmodelist.ru

инженер поможет - Обзор фрезерно гравировальных станков

 При выборе фрезерно-гравировального станка нужно обращать внимание на следующие параметры

скорость перемещения портала по всем осям.

  1. величина мощности шпинделя, которым оснащен фрезерно-гравировальный станок.

  2. размер рабочего поля станка и способ закрепления заготовки.

  3. соотношением производительности и точности получения поверхности.

Преимущество фрезерных станков с ЧПУ над другими способами изготовления заключается в скорости, точности и простоте: достаточно лишь подготовить файл изображение и загрузить его в станок — и машина сама рассчитает, как быстрее и оптимальнее получить даже самые сложные узоры.

Для гравировки используют либо обычные круглые фрезы, либо специфичные граверы.

При работе на фрезерно-гравировальном станке 1-заходной фрезой рекомендуется снимать не более 5 мм за проход, с 2-х заходной можно фрезеровать до 10 мм за 1 проход. При превышении этой глубины может появиться обугливание края реза.

Сферические фрезы дают меньшую шероховатость обработанной поверхности, за счет меньших вибраций в процессе резания.

Более дешевые варианты фрезерно-гравировальные станки типа SUDA ST-8070, Beaver 9AT2, а более дорогой класс представляют станки типа MEII-2212S.

Эти фрезерно-гравировальные станки предназначены для разных работ.

SUDA имеет три неоспоримых преимущества в плане жесткости.

  1. SUDA ST-8070 весь железный, у Beaver 9AT2  стойки и балка портала алюминиевые.

  2. Ширина портала у SUDA ST-8070 меньше на 20%.

  3. SUDA построен на рельсовых направляющих, а Z Beaver 9AT2   на цилиндрических.


Есть у SUDA незначительные во всех отношениях недочеты:

  1. неудачная компоновка ящика управления;

  2. неудачное крепление трубки СОЖ на кожухе шпинделя.

Смущают расположение винта по Х и каретки по Y.

А общая для обоих столов относительная слабина поверхности стола для гравировально-фрезерных станков с ЧПУ этого класса лечится заменой профилей на более толстые и установкой дополнительных стальных поперечин.

Это вообще фрезерно-гравировальные станки легкого класса и серьезно к ним относиться не нужно.

У SUDA ST-8070стоит китайский шпиндель 3kW с воздушным охлаждением. По утверждению продаов это HSD построили себе завод в Китае. Внешне шпиндель действительно похож на HSD MT1073-120 3 kW, но цена у него раза в три ниже, что соизмеримо с китайскими водяными шпинделями.

Была у меня такая история. Задребезжал мой фрезерно-гравировальный станок KingCut X6. Разболтался ходовой винт портала. И буквы стали кривые получаться. Я решил его заменить. Думаю, если 16-й винт разболтался, поставлю я 20-й. Прикупил винт с гайкой. Классный токарь проточил концы. Я его поставил, а двигатель не стартует. Мощи не хватает. Стал искать характеристики на двигатель - а нету такого двигателя на английском языке, только на китайском. Ну чего делать... Прицепил на винт рычаг. Упер рычаг в весы. Измерил момент - получилось, что двигатель по моменту самый слабый из линейки 57-х. Ну что-ж, был у меня самый моментный двигатель, длинный. Поставил я его. Вал проточил с 6,35 на 6,0 на Бивере.
А драйвер не тянет. Добавил еще вольт 12, помощнее драйвер поставил и заработало.
Получается, что эти китайцы вкупе с подобными им русскими перекупщиками поставили ШВП низкого класса точности, со свободно сидящей гайкой. Заодно и на двигателе, и на драйверах и на блоках питания сэкономили.

Я это вот к чему. Руками балку портала сдвинуть стало невозможно. Плотненько гайка сидит. У SUDA портал можно сдвинуть руками. Настораживают больно тоненькие драйверы шагового привода. Не похожи они на 90-вольтовые, которыми надо бы комплектовать 86-е движки.

У фрезерно-гравировального станка Beaver 9AT2 цилиндрические направляющие оси Y расположены сбоку. Стойка портала имеет мощную полку, на которой установлены каретки. Стандартное для станков этого класса решение. Недостаток - много стружки насыпается.

У SUDA ST-8070 рельсовые направляющие оси Y спрятаны под стол, следовательно лучше защищены от стружки. Но вот беда, конструкция рамы такова, что лежат эти рельсы на относительно слабом основании. Вдоль всего фрезерно-гравировального станка под столом проброшены два уголка, но по сравнению с Биверовскими имеют раза в три меньший момент инерции сечения, а значит в три раза легче гнутся при движении под нагрузкой. Особенно в в среднем положении портала, ведь у Бивера по середине рамы идет литая перемычка, поддерживающая стол. Также  в виду особенностей конструкции SUDA ST-8070 имеет большее расстояние от центра масс портала до кареток, что явно не способствует увеличению жесткости.

Фрезерно-гравировальные станки более высокого класса характеризуются ниже приведенными характеристиками и используются для производства литейных и пресс-форм из алюминия и стали.

Увеличенным ходом по Z,

наличия охлажденем шпиндельного узла и устройства подачи СОЖ

высокой жесткостью станка

Большая рабочая область

Возможность обрабатывать цветные металлы и стали твердостью до HRC 36

Высокая точность получаемой геометрии

Наличие автоматического датчика «нулевого положения» по оси Z

Возможность установки поворотной оси (дополнительная опция)

Подачи СОЖ в зону обработки

 Автоматический Z сенсор

Спросили, что порекомендуете, а думаю вам нужен 1 класс фрезерно-гравировальных станков, стоимость более высокого класса и получаемое качество, думаю будут   выше ваших запросов. Для обработки литейных и пресс-форм из алюминия и стали однозначно выше класс фрезерно-гравировальных станков.



engcrafts.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
