Гравировально фрезерные станки: Фрезерно-гравировальные станки с ЧПУ. Как ПРАВИЛЬНО ВЫБРАТЬ и купить

Содержание

Гравировально фрезерный станок с ЧПУ — цены, технические характеристики



Во всем многообразии универсального фрезерного оборудования фрезерный гравировальный станок фирмы «Моделист» отличается рядом преимуществ. Использование данного устройства особенно актуально в тех случаях, когда речь идет о выполнении высокоточной обработки деталей со сложной конфигурацией. Добиться таких точных результатов обработки на станке с ручным управлением практически невозможно. Цена на фрезерный станок с ЧПУ и другое оборудование такого типа определяется несколькими параметрами, в числе которых технические характеристики, функциональность, и конечно торговая марка. Для того, чтобы существенно сэкономить, приобретая это устройство, следует отдавать предпочтение отечественному производителю, что и делают многие российские компании и частные предприниматели.



Что касается области применения фрезерного станка с ЧПУ, такое оборудование встречается на предприятиях разных отраслей промышленности.

Большая популярность фрезерно-гравировальных станков с ЧПУ объясняется как функциональностью и техническими возможностями этого оборудования, так и тем, что при работе на нем практически к нулю сводится возможность брака.



Первыми гравировальные станки с ЧПУ стали использовать машиностроительные предприятия. На них из таких станков формировались целые производственные линии для обработки однотипных деталей. По такому типа и развивалась автоматизация производственного процесса.



Спрос на товары различного назначения, выполненные с помощью гравировально-фрезерных станков, привел к появлению на рынке многочисленных предприятий малого бизнеса. Подобные фирмы и частные предприниматели изготавливают свою продукцию небольшими сериями или на заказ в единичных экземплярах. Для таких условий производства оснащенный системой ЧПУ гравировально-фрезерный станок подходит идеально.



Целесообразно купить фрезерный станок с ЧПУ для единичного или многосерийного производства, потому что это оборудование обладает исключительной функциональностью, высоким качеством обработки, простотой и удобством обслуживания, надежностью.



Все это обусловило успешное применение гравировально-фрезерных станков в разных сферах деятельности. При помощи такого оборудования производят ювелирные изделия, мебель, рекламную и сувенирную продукцию, и многое другое. Такие станки способны выполнять сложнейшую гравировку на стекле, дереве, металле, пластике, камне, слоновой кости. Конечно, это с успехом применяют производители.

Устройство гравировально-фрезерного станка с ЧПУ

Тут мы подробнее расскажем об устройстве данного оборудования. Как уже было сказано, станок такого типа может выполнять рисунки, надписи и любые узоры на поверхности различных материалов. Также он способен раскраивать листовой металл.

Компания ЧПУ «Моделист» предлагает широкий выбор настольных станков для работы в небольших помещениях. Он состоит из рабочей поверхности, шпинделя жидкостного охлаждения, ходовых винтов и т.д. Важные элементы станка – рабочая головка с режущим инструментом, а также ходовой винт. Данные станки представлены в разных модификациях, и соответственно их возможности могут разниться.

Работа с гравировально-фрезерным станком с ЧПУ


Важно знать, что станок выполняет лишь команды, заложенные в его программе. Для перенастройки устройства необходимо специальное оборудование и время. Кроме того, если вы собираетесь выполнять на станке обработку деталей из алюминия и сплавов из него, стоит помнить, что рабочие органы станка в таком случае будут подвергаться нагреву, поэтому работать следует с использованием смазывающих и охлаждающих жидкостей.

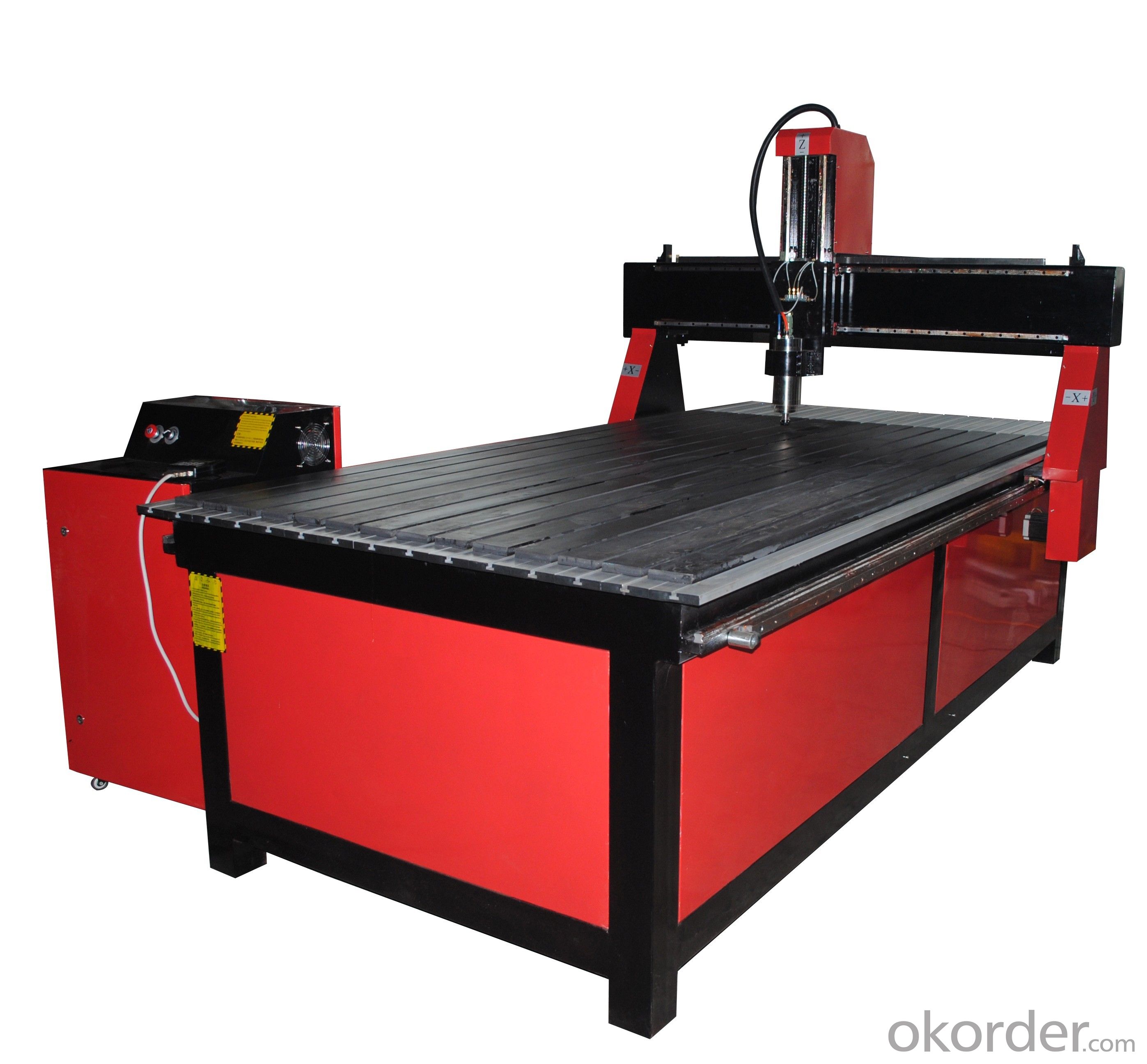

Гравировально-фрезерный станок с ЧПУ ME0609 по дереву — цена, отзывы, характеристики с фото, инструкция, видео

Фрезерные станки с ЧПУ по дереву: цены, варианты применения, функциональные возможности

Сегодня все больше частных мастеров и профессионалов решают купить ЧПУ фрезерный станок по дереву. Это обусловлено широкими функциональными возможностями агрегата, с его помощью можно изготавливать различные виды деталей из древесины. Использование такого устройства дает возможность формировать поверхности с определенным типом рельефа на различных изделиях.

На фрезерные станки с ЧПУ по дереву цена определяется в зависимости от их вида. Выделяют консольные, а также бесконсольные агрегаты. При этом они могут иметь различный тип.

Удобно купить ЧПУ фрезерный станок по дереву для осуществления гравировальной обработки. В данном случае параметры функционирования определяются в зависимости от используемой программы, по которой осуществляется обработка.

Она может быть:

  • позиционной. В данной программе прописаныкоординаты двух финишных точек;
  • контурной. При использовании такой схемы движение головки осуществляется по предварительно разработанной траектории. Обычно эта программа применяется в круглошлифовальных агрегатах;
  • комбинированной. Такая программа является симбиозом; принципов контурной и позиционной обработки;
  • многоконтурной. Данная программа считается самой сложной, так как она обеспечивает контроль всех параметров работы станка. С ее помощью создаются сверхточные детали, имеющие сложные контуры.

Основные достоинства агрегатов с числовым программным управлением

На фрезерные станки с ЧПУ по дереву цена выше, чем на модификации с ручным типом управления. Но высокая стоимость оправдана следующими преимуществами:

  • наличие такого способа управления дает возможность точно рассчитать расстояния при создании различных деталей;
  • агрегаты с таким способом управления незаменимы в условиях мебельных производств, а также при изготовлении строительных материалов;
  • применение такого оборудования позволяет значительно ускорить процесс производства продукции, а также улучшить качество выпускаемых изделий;

Купить ЧПУ фрезерный станок по дереву можно для эксплуатации в условиях домашних мастерских, а также решения профессиональных задач. Как правило, домашние агрегаты более компактны и обладают ограниченным функционалом. Профессиональные являются более мощными, способны выполнять обработку в трехмерном пространстве.


ХарактеристикаME0609
Рабочий ход по оси X, мм600
Рабочий ход по оси Y, мм900
Рабочий ход по оси Z, мм150
Способ крепления заготовкифальш-стол
Мощность электрошпинделя, кВт1.5, ER11
Частота вращения шпинделя, об/мин6000~24000
Тип охлаждения шпинделяводяное
Скорости перемещения по осям, X/Y/Z, мм/мин8000
Скорость перемещения в рабочем режиме, мм/мин1~4000
Точность позиционирования, мм0. 04
Потребляемая мощность, кВт3
Рабочее напряжение, В220
Транспортные габариты станка, мм1460х1160х1280
Масса станка, кг290
Код командHPGL, G код

Варианты комплектации

Базовая комплектацияОпции
Шпиндель с водяным охлаждениемШпиндель с воздушным охлаждением HSD
Пульт управления RZNC-0501NCStudio v8
Набор инструмента для обслуживания станкаВакуумный стол
Шаговые двигатели по осямСервопривода по осям
Шкаф управленияПоворотная ось
Руководство по эксплуатацииСистема пылеудаления на 2 мешка
ПО Artcam для создания управляющих программСистема смены инструмента

Фрезерно гравировальный станок с ЧПУ: особенности

Фрезерный

Фрезерно гравировальный станок с ЧПУ эффективен для резки, фрезерования, гравировки заготовок. Как правильно его выбрать, особенности работы.

Фрезерно гравировальный станок с ЧПУ эффективен для резки, фрезерования, гравировки заготовок из всевозможных материалов (металла, акрила, дерева, пенопласта, стекла, камня, пластика). То есть это универсальное оборудование, легко заменяющее собой несколько видов агрегатов.

Используются для: серийного, мелкосерийного производства, решения разовых задач.

Где используются

Фрезерно гравировальный станок укомплектованный современным эффективным числовым программным управлением попадает в категорию высокоточных, поэтому может справиться с задачами по изготовлению деталей, изделий сложной формы в практически любой сфере производства. Такое оборудование интегрируется в технологические линии на крупном производстве для выполнения определенных операций или использоваться в небольших мастерских, как универсальное оборудование.

Для производства закупать оборудование лучше всего у проверенных компаний-производителей. Так вы получаете высокое качество агрегата, гарантийный срок и сервисное обслуживание. На отечественном рынке очень хорошо зарекомендовала себя компания MULTICUT, выпускающая ряд фрезерно-гравировальных станков с ЧПУ. На странице https://www.multicut.ru/catalog/frezery/ официального сайта можно ознакомиться с товаром, изучить характеристики и сравнить цены.

Конструкция

Всевозможные разновидности фрезерных, гравировальных станков с ЧПУ мало чем отличаются – это видно даже на фото. Состоят они из:

  1. Станины, она располагается на массивной опоре. Эти элементы должны не только выдерживать вес заготовок, а и быть достаточно жесткими – это предотвращает вибрации, что повышает качество. То есть гравировка, другая операция будет выполнена практически без погрешности.
  2. Портала – это балка, расположенная над рабочим столом. К ней крепится шпиндель, передвигающийся вдоль портала. Этот элемент бывает подвижным, неподвижным. Увидеть такой компонент можно на любом фото.
  3. Рабочей поверхности, она оборудуется направляющими, которые позволяют закреплять заготовки различных размеров перед обработкой.
  4. Шпинделя. К этому валу крепится рабочий инструмент (фреза). У автоматических станков 3 шпинделя, что позволяет использовать различный инструмент без вмешательства человека.
  5. Электрического привода (электродвигателя).
  6. Блока управления.

Само управление представляет собой контроллер, который подключен к компьютеру. Эти два компонента управляют движениями механизмов, а также контролируют их. Поэтому любая гравировка отличается точностью – это подтвердит любое фото готовой детали.

Такое утверждение актуальное в отношении любого агрегата, то есть неважно используются фрезерно гравировальные станки с ЧПУ по камню или металлу.

Гравировка, фрезеровка с помощью станка с ЧПУ – преимущества

Гравировально-фрезерный станок, укомплектованный ЧПУ дает владельцу следующее:

  • максимально высокую точность обработки. Погрешность не превышает 0,01 мм;
  • низкую себестоимость работ – это обеспечивают невысокое потребление электроэнергии, скорость обработки, автоматизация операций, к тому же квалификация оператора может быть любой, а это тоже экономия;
  • возможность обрабатывать заготовки всевозможных размеров, разной толщины;
  • широкий выбор рабочих инструментов.

Также особенностями являются простая эксплуатация, несложное обслуживание. При резке края заготовки не меняют свой цвет, что важно во многих процессах. На сегодня уже далеко не один гравировально-фрезерный станок с ЧПУ по дереву, металлу способны изготавливать 3D, 4D модели, то есть гравировка, любая другая операция может быть объемной, что может подтвердить даже фото.

Чему уделяют внимание присматривая гравировально-фрезерный агрегат с ЧПУ

Современные гравировальные станки с ЧПУ дадут ожидаемый эффект, если обратить внимание на такие моменты:

  1. На мощность. Недостаточно мощный агрегат не обработает прочный материал (металл, камень), а излишне мощный приведет к удорожанию себестоимости изготовленных деталей.
  2. Какую станок занимает площадь – под оборудование отводится достаточно много места, поэтому следует убедиться, что помещение будет подходящим.
  3. Какая площадь рабочего стола – желательно, чтобы заготовка полностью размещалась на этой поверхности. Так будет более рентабельно и удобно.
  4. На материал станина, показатели ее жесткости. Если этот элемент недостаточно жесткий, то точность обработки будет невысокой. Причина: большая вибрация.
  5. На мощность двигателя, перемещающего портал.
  6. На наличие систем охлаждения – это касается оборудования, которое будет эксплуатироваться в тяжелых условиях.
  7. На способ крепления заготовки – они удерживаются механически, с помощью вакуума. Первый вариант более экономичный, второй необходим при обработке заготовок большого размера, серийном производстве.
  8. На качество шпинделя, количества подшипников – их должно быть три, если меньше, то появится вибрация, из-за которой гравировка, любая другая операция будет некачественной.

Что влияет на цену

Стоимость гравировально-фрезерного станка всегда зависит от:

  • Количества настраиваемых параметров;
  • Размера рабочего стола – от этого компонента зависят габариты всего агрегата;
  • Типа, конструкции направляющих;
  • Варианта крепления заготовки – бывает вакуумный, механический, последний способ более экономичный. Но он больше подходит для мелкосерийной, разовой обработки;
  • Материала опорной станины – на котором можно экономить только, когда качество изготовления детали не столь важно;
  • Качества шпинделя, количества подшипников;
  • Высоты арки.

Станок с ЧПУ своими руками

Фрезерно гравировальные станки можно сделать в домашних или гаражных условиях, а при наличии мастерской тем более, причем гравировка, фрезерование будут такими же качественными, как у оборудования, произведенного на заводе. При этом изготовить нужно будет только рабочий стол, портал, все остальное можно будет купить, так как для таких целей изготавливается достаточное количество комплектующих. Поэтому можно будет собрать даже сложные 3-х осевые фрезерно-гравировальные станки с ЧПУ разных размеров и мощности.


Перед тем, как делать самодельный станок следует разобраться для каких целей нужен агрегат, рассчитать его мощность, размеры, определить функциональность. Также необходимо выбрать тип портала. Он бывает подвижным, неподвижным.

Для небольших помещений оптимальный первый вариант, что он из себя представляет понять можно с помощью фотографий.

Направляющие должны быть круглыми – это облегчит размещение шпинделя. Для перемещения этого элемента нужно использовать линейные подшипники, а не популярные в последнее время пластиковые втулки – они недорогие, но быстро изнашиваются. При изготовлении самодельного агрегата можно использовать фото, как подсобный материал.

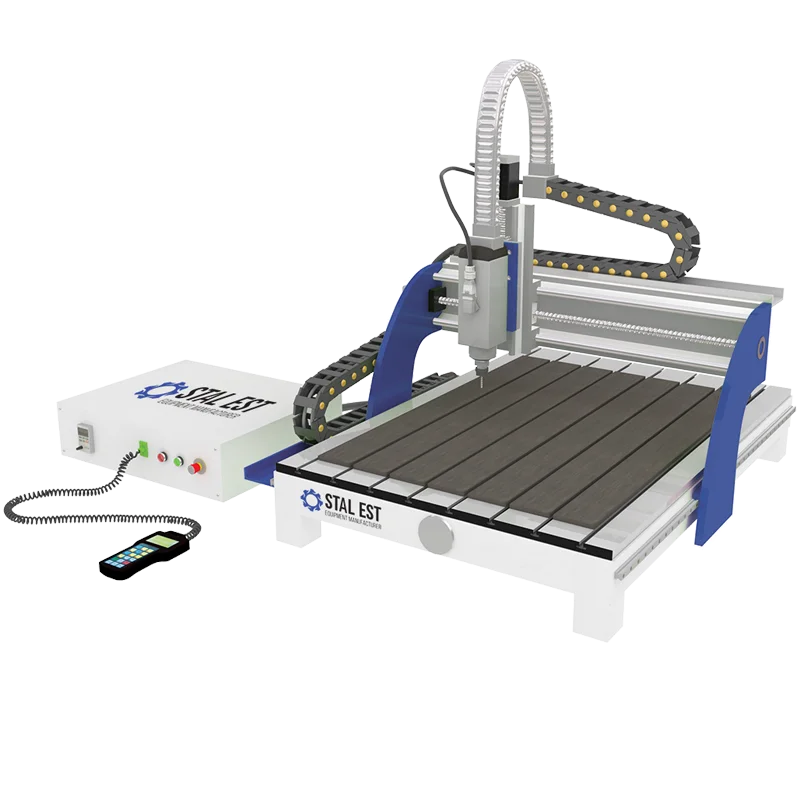

Малый класс

В подарок к станку подписка на SprutCAM Практик на три месяца!

Возможности такого современного оборудования, как фрезерно-гравировальные станки с ЧПУ малого формата позволяют реализовывать сложные идеи для Вашего бизнеса. Гравировально-фрезерные станки малого формата с ЧПУ предназначены для работы с:

  • различными видами пластика
  • искусственным камнем
  • ПВХ
  • композитными материалами
  • деревом, фанерой, МДФ
  • мягкими металлами (магнием, латунью, медью, цинком и пр.)

Это оборудование актуально для компаний, работающих в разных секторах бизнеса – от деревообработки до производства электроники. Высокоточные фрезерно-гравировальные станки с ЧПУ, цена на которые находится в идеальном балансе с качеством получаемых изделий, широко используются для:

  • изготовления сувениров
  • рекламных материалов
  • полиграфической
  • печатных плат
  • ювелирной продукции
  • форм вакуумной формовки
  • элементов интерьера и мебели
  • гравировки изделий малых форм (брелоков, номерков и пр. ).

Фрезерно-гравировальный станок оснащен чугунной станиной, которая обеспечивает высокую жесткость конструкции. По всем осям установлены шарико-винтовые пары. Жесткая конструкция позволяет производить обработку изделий, фрезерование, гравировку с высокой скоростью без потери качества. Высокая точность позволяет изготавливать сложные клише. При выборе модели следует ориентироваться на спектр задач, который вы собираетесь реализовать. Мы в свою очередь поможем Вам определиться с тем, какое оборудование в полной мере будет соответствовать вашим потребностям.

Стандартная комплектация станков малого класса:


  • Цанги для зажима инструмента. В 1.5кВт шпинделе ER16  (1/8;4;6;8;10;), в шпинделе 2.2кВт  ER20 (1/8;4;6;8;10;1/2)
  • Тестовый набор фрез и граверов
  • маска системы аспирации (под шланг диаметром 100мм)
  • ёмкость и насос системы охлаждения шпинделя
  • светильник подсветки зоны реза
  • датчик измерения вылета инструмента
  • ключи гаечные для шпинделя
  • комплект прижимов
  • ящик инструментальный
  • флэшка USB Disk SanDisk 8Gb
  • руководство по эксплуатации станка



Пуско-наладочные работы не требуются!

Станок полностью настроен, протестирован, подготовлен для эксплуатации. Покупатель самостоятельно подключает:

  • Блок управления (разъёмы и штекеры промаркированы)
  • Контролер DSP
  • Сетевой кабель
  • Систему охлаждения шпинделя и заполняет ёмкость системы охлаждающей жидкостью.

По желанию покупателя возможен выезд специалиста компании. Выезд специалиста в стоимость станка не входит!

Нам удалось создать отличный станок по своим техническим характеристикам, надежности и стоимости. Эти станки стали популярны не только в России и ближнем зарубежье. Китайцы любят подделывать популярные бренды и довольно быстро копируют удачные конструкции. И наша продукция не стала исключением. В какой-то мере мы даже испытываем гордость — не многие российские товары удостоились клонированию на берегах Хуанхэ!  В Китае стало появлятся множество клонов наших станков.

Фрезерно-гравировальные станки с ЧПУ – виды, изготовление своими руками

Среди многообразия универсального оборудования фрезерной группы фрезерно-гравировальный станок с ЧПУ выделяется целым рядом преимуществ. Особенно актуально использование такого устройства в тех ситуациях, когда необходимо выполнить высокоточную обработку деталей, отличающихся сложной конфигурацией. К слову сказать, добиться таких результатов обработки, используя станки с ручным управлением, достаточно сложно.

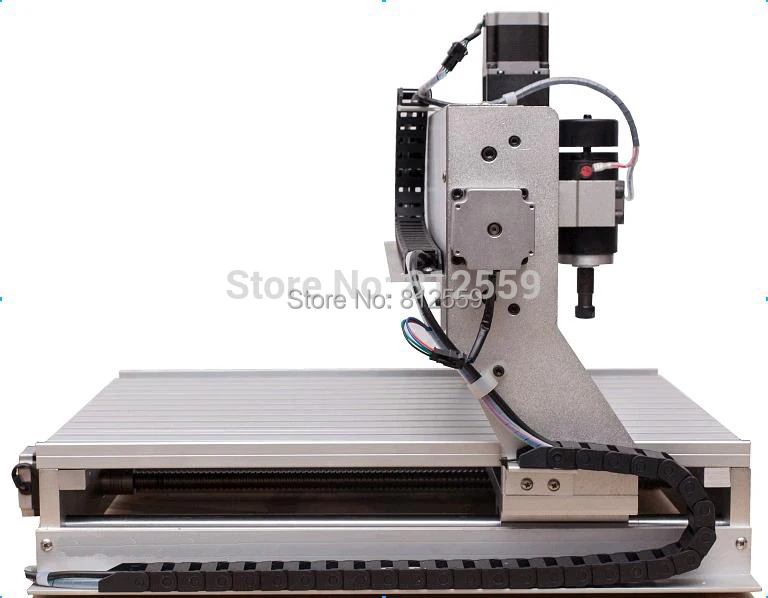

Компактный фрезерно-гравировальный станок

Цена на оборудование данной категории определяется такими параметрами, как функциональность, технические характеристики, торговая марка, под которой выпущен станок. Чтобы серьезно сэкономить на приобретении такого функционального устройства, можно изготовить его своими руками, что уже реализовали многие домашние умельцы.

Область применения фрезерно-гравировальных станков

Фрезерно-гравировальный станок, оснащенный системой ЧПУ, можно встретить на предприятиях многих отраслей промышленности. Такая высокая популярность объясняется не только техническими возможностями и функциональностью данного оборудования, но еще и тем, что его использование сводит практически к нулю брак при обработке заготовок.

Изначально оборудование данного типа стали применять машиностроительные предприятия. На таких предприятиях из металлообрабатывающих станков формировались производственные линии, на которых осуществлялась обработка однотипных деталей. Именно по такому пути шла автоматизация процесса производства.

Активный рост спроса на потребительские товары различного назначения привел к тому, что на рынке стали появляться многочисленные производственные предприятия, работающие в сфере малого бизнеса. Такие предприятия или индивидуальные предприниматели, как правило, производят свою продукцию мелкими сериями или в единичных экземплярах, а именно для таких условий производства оптимально подходят фрезерно-гравировальные станки, оснащенные системой ЧПУ.

Целесообразность применения станков фрезерно-гравировальной группы в условиях мелкосерийного и единичного производства объясняется следующими преимуществами данных устройств:

  • исключительной функциональностью;
  • удобством и простотой обслуживания;
  • высоким качеством обработки;
  • высоким уровнем производительности;
  • надежностью.

Благодаря таким характеристикам фрезерно-гравировальные станки успешно применяются в различных сферах деятельности. С их помощью производят мебель и ювелирные изделия, сувенирную и рекламную продукцию, а также изделия любого другого назначения. Посредством таких станков можно выполнять сложнейшую гравировку на поверхности металла, стекла, древесины, камня, пластика и слоновой кости, что не могло остаться без внимания современных производителей.

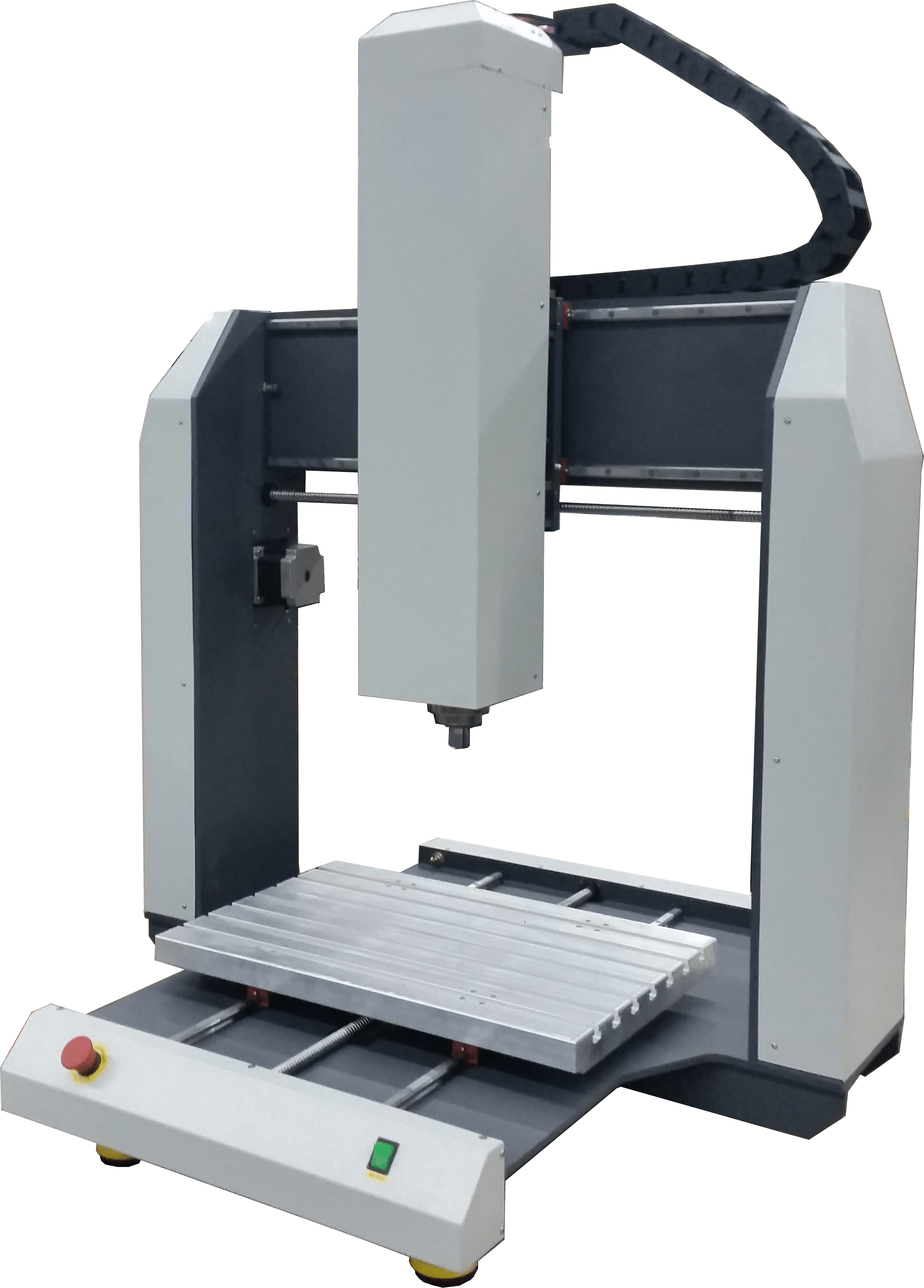

Более крупная модель фрезерно-гравировального станка в сравнении с вариантом на первом фото

Отдельную категорию составляют лазерные гравировальные станки, рабочим инструментом которых является луч лазера. Используя такой инструмент, можно выполнять надписи и рисунки даже на таких материалах, как ткани, искусственная и натуральная кожа, картон, шпон, различные виды пластика, резина и др.

Как устроен фрезерный станок

На современном рынке представлено большое разнообразие оснащенных ЧПУ фрезерно-гравировальных станков, с помощью которых можно выполнять надписи, рисунки и узоры на поверхности изделий, изготовленных из различных материалов, а также осуществлять раскрой листового металла. Стоимость такого оборудования зависит от ряда факторов: конструктивных особенностей станка, его функциональных возможностей и торговой марки.

Выделяют три типа таких станков:

  • настольные станки, фиксация заготовки на которых осуществляется механическим способом;
  • автоматические станки, фиксирующие заготовку за счет пневматических прижимов;
  • автоматические станки с пневматической фиксацией заготовки, на которых установлена трехшпиндельная головка.

На предприятиях машиностроительной отрасли используются фрезерно-гравировальные аппараты с ЧПУ, у которых рабочая головка может быть расположена в разных плоскостях – это горизонтально- и вертикально-фрезерные станки. Изготовить такие сложные станки самостоятельно возможно, но для этого вам потребуется дополнительное оборудование и комплектующие.

Для решения серьезных производственных задач по обработке металла желательно приобрести серийное устройство. В том же случае, если вам требуется небольшой настольный станок фрезерно-гравировального типа, с помощью которого вы планируете выполнять работы по алюминию и другим мягким материалам, есть смысл самостоятельно изготовить такое оборудование.

Сборка станка своими руками

К планированию работ по изготовлению фрезерно-гравировального станка с ЧПУ следует подходить очень ответственно. Прежде всего, необходимо определить, для решения каких задач вам необходимо такое оборудование. От ответа на этот вопрос будет зависеть выбор конструктивных элементов для вашего станка, его электрической и электронной составляющих. Соответственно, влиять такой выбор будет и на конечную стоимость вашего будущего настольного оборудования.

Схема каркаса и расположения двигателей в портальном фрезерном станке с ЧПУ

Станок, который используется для обработки древесины и металла, отличается не только своим конструктивным наполнением, но и степенью жесткости, что, естественно, оказывает непосредственное влияние на выбор комплектующих для его изготовления. Определившись с назначением, можно выбрать вариант конструктивного исполнения и приступить к подготовке чертежей.

Конструктивное исполнение оборудования

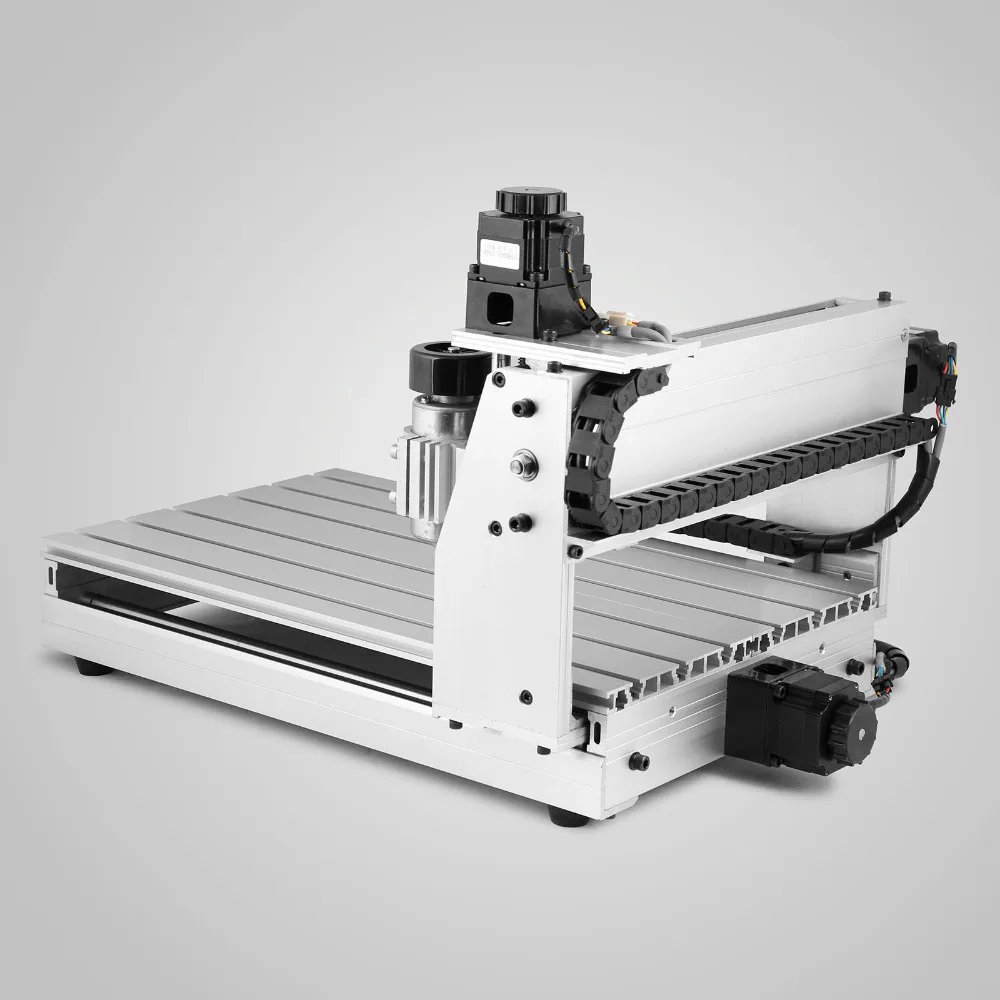

Настольный станок фрезерно-гравировального типа, оснащенный системой ЧПУ, может быть собран по двум конструктивным схемам:

  • станок с подвижным рабочим столом;
  • станок, подвижной частью которого является портал.

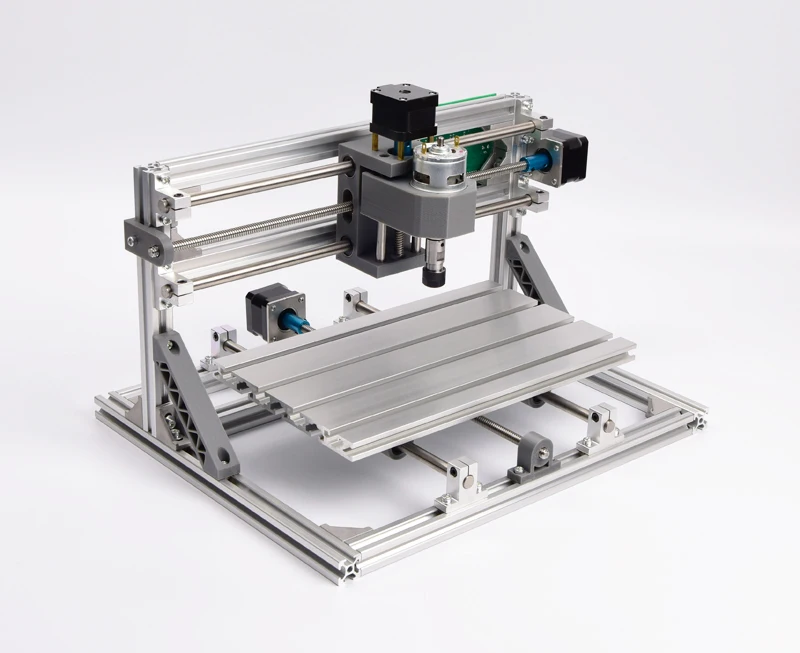

Пример сделанного своими руками фрезерного станка с ЧПУ

В первом случае рабочий стол фрезерно-гравировального станка с закрепленной на нем заготовкой совершает перемещение по горизонтальным направляющим. По вертикальной оси перемещается рабочая головка устройства, закрепленная на неподвижном портале.

Станки подобного типа отличаются простотой и высокой жесткостью своей конструкции, но имеют и ряд существенных недостатков (необходимость в достаточно большой свободной площади вокруг оборудования; невозможность обработки заготовок, обладающих большим весом и значительными габаритами).

Подобных недостатков лишен станок с подвижным порталом. Такое устройство можно с успехом использовать даже в небольших мастерских. На обладающих высокой жесткостью и неподвижных рабочих столах фрезерно-гравировальных станков этого типа можно размещать даже очень тяжелые заготовки. Высокой жесткостью также отличаются элементы подвижного портала такого устройства и направляющие, по которым он совершает свои перемещения.

При изготовлении своими руками фрезерно-гравировального станка с подвижным порталом следует очень ответственно подходить к выбору комплектующих для него: они должны обладать исключительным качеством и надежностью.

Разбираемся в механической части станка

Важнейшим элементом фрезерно-гравировального станка с подвижным порталом является рабочая головка с режущим инструментом, которая перемещается по специальным направляющим, имеющим форму рельса или круглое сечение. Для самодельного устройства преимущественно выбираются направляющие круглого сечения, которые обладают достаточно высокой жесткостью. Используя направляющие такого типа, можно собрать настольный станок для нанесения гравировки на изделия из алюминия, меди и их сплавов.

Перемещение рабочей головки фрезерно-гравировального станка по направляющим может осуществляться за счет пластиковых втулок или подшипников линейного типа. Важный момент: втулки при перемещении рабочей головки не перекатываются, а скользят по направляющим, что требует дополнительных затрат мощности со стороны привода. Невысокая стоимость таких втулок не является большим преимуществом, так как менять их приходится значительно чаще, чем подшипники. Кроме того, в процессе износа пластиковых втулок в узле перемещения рабочей головки образуется сильный люфт, который значительно уменьшает точность выполнения обработки.

Компактный самодельный станок с корпусом из оргстекла

Именно по этим причинам даже для настольных фрезерно-гравировальных станков с ЧПУ лучше использовать подшипники. Важным преимуществом применения подшипников является и то, что они позволяют оснащать оборудование шаговыми двигателями меньшей мощности, тем самым вы экономите на электроэнергии и на стоимости таких комплектующих.

Пожалуй, важнейшим элементом приводного механизма фрезерно-гравировального станка, в том числе и оснащенного ЧПУ, является ходовой винт, преобразующий крутящий момент шаговых двигателей в поступательное перемещение рабочей головки с инструментом или в движение подвижного стола. Гайка, перемещающаяся по такому винту, может скользить или катиться по нему. Собирая собственноручно такой станок, надо учитывать этот нюанс и выбрать вариант, который будет оптимальным именно для вас.

Кроме того, выбирая ходовой винт и гайку для настольного станка, важно обращать внимание на то, как зависит величина перемещения рабочей головки от числа оборотов шагового двигателя. Данный параметр определяет, насколько мелкие детали гравировки вы сможете выполнять с помощью своего оборудования.

Электронная часть фрезерно-гравировального станка

Работоспособность и эффективность вашего самодельного фрезерно-гравировального станка с ЧПУ будет зависеть от того, насколько правильно вы выполнили все предварительные расчеты и на их основе подобрали соответствующие комплектующие.

Выбор шагового двигателя для станка следует делать только после того, как вся конструкция собрана и вам уже известен шаг резьбы ходового винта. Чем больше будет этот параметр, тем более мощный и, соответственно, более дорогостоящий шаговый двигатель вам потребуется.

Что очень важно, для точного позиционирования положения вала шагового двигателя нет необходимости в датчике обратной связи, оно происходит в соответствии с входным сигналом. Такой сигнал на шаговый двигатель поступает от контроллера или микропроцессора, являющегося неотъемлемым элементом системы ЧПУ.

Самоделка с корпусом из дерева

Для оснащения фрезерно-гравировального станка с ЧПУ можно использовать контроллеры, выпущенные китайскими производителями. При достаточно высокой надежности стоят такие контроллеры очень недорого. Для обеспечения работы контроллера вам необходимо будет позаботиться о блоке питания для него.

После окончательной сборки фрезерно-гравировального станка с ЧПУ необходимо настроить его электронную систему управления и выполнить обработку тестовой заготовки. Такую обработку следует выполнять с минимальной нагрузкой на все узлы и механизмы оборудования.

Рекомендации по работе с фрезерно-гравировальным станком

Важным моментом при комплектации и эксплуатации фрезерно-гравировального станка с ЧПУ, сделанного своими руками, является выбор рабочего органа. Так, для нанесения надписей, рисунков и узоров на изделия из металла используют обычную бормашину. Если вы собираетесь обрабатывать на своем самодельном станке детали из древесных материалов, то в качестве инструмента следует использовать фрезу, которая надежно закрепляется в патроне.

Станок, оснащенный системой ЧПУ, выполняет только те рабочие команды, которые заложены в его управляющей программе. Чтобы перенастроить такое устройство на выполнение других технологических операций, необходимо не только время, но и специальное оборудование.

Рабочие органы фрезерно-гравировального станка с ЧПУ, на котором выполняется обработка деталей из алюминия и его сплавов, подвергаются значительному нагреву. Именно поэтому выполнять обработку таких деталей следует только с использованием смазывающе-охлаждающих жидкостей.

Гравировально-фрезерный станок с ЧПУ: технические параметры

Металлы обрабатываются кузнецами, жестянщиками, литейщиками, металлургами длительное время. С развитием технологий постоянно появляется новое оборудование, которое упрощает работу мастеров, увеличивает эффективность производства. Один из примеров машин для обработки металлов — гравировально-фрезерный станок с ЧПУ.

Гравировально-фрезерный станок с ЧПУ

Что такое станок для гравировки и фрезерования?

Фрезерно-гравировальный — это промышленное оборудование, которое может выполнять ряд технологических операций:

С помощью этого оборудования выполняют 2D, 3D фрезеровку. Станки комплектуются программным управлением. Это позволяет создавать необходимые алгоритмы работы подвижных элементов, уменьшать ручной труд при эксплуатации фрезеров.

Технические параметры

Возможности фрезерно-гравировального агрегата зависят от его характеристик. К основным параметрам относятся:

  1. Габариты рабочей поверхности. От этого будет зависеть допустимый размер обрабатываемой заготовки.
  2. Мощность шпинделя. Этот показатель влияет на возможность обработки различных материалов. Менее мощные модели не справятся с обработкой легированных сталей.
  3. Скорость перемещения рабочей часть. Влияет на эффективность оборудования.
  4. Скорость работы шпинделя.
  5. Система управления. Станки настраиваемые вручную менее точные и производительные. Новые модели оборудуются ЧПУ.

Оборудование, которое будет использоваться для серийного производства металлических изделий, должно комплектоваться системой охлаждения.

Как устроен фрезерный станок?

Агрегат с программным управлением имеет схожее строение с обычными станками. К ключевым элементам относятся:

  1. Станина. Устойчивое основание заглушает вибрации, создаваемые электромотором.
  2. Рабочий стол. Поверхность, на которой закрепляется заготовка, проводится основная обработка.
  3. Направляющие. По ним передвигается рабочая часть фрезерно-гравировального станка.
  4. Шпиндель. Главный элемент рабочей части. Передаёт вращательное усилие на оснастку.
  5. Система управления. ЧПУ. Соединение нескольких электромоторов, дисплея и клавиш управления.

Усовершенствованные модели могут комплектоваться двумя, тремя и более шпинделями, что позволяет ускорить производственный процесс.

Виды

Фрезерно-гравировальные агрегаты классифицируются по разным параметрам. Классификация по конструкции:

Существует отдельная классификация по обрабатываемым материалам. Среди покупных моделей можно найти гравировальные модели, которые оборудуются лазерной рабочей частью. Она позволяет разрезать заготовки, делать на них точные рисунки.

Лазерное гравирование

Область применения фрезерно-гравировальных станков

Встретить фрезерно-гравировальное оборудование можно на различных заводах. Связано это с универсальностью агрегатов, их техническими характеристиками, возможностью обработки разных материалов. Применение фрезерно-гравировальных агрегатов:

  • раскрой листового металла;
  • гравировка;
  • фрезерование;
  • изготовление деталей для автомобилей, самолётов, кораблей;
  • обработка торцов деталей;
  • сверление отверстий;
  • производство воздуховодов, деталей для промышленных машин.

Механическая обработка заготовок позволяет изготавливать разные детали из металлических листов, наносить на них рисунок, вырезать отдельные части.

Советы по подбору аппарата

Чтобы не ошибиться с выбором фрезерно-гравировального станка, нужно учитывать ряд рекомендаций:

  1. Если оборудование будет активно использоваться, необходимо выбирать модель с системой охлаждения.
  2. Выбирать агрегаты с запасом мощности. Это позволит работать с более твердыми материалами, не опасаясь за целостность оборудования.
  3. Рабочий стол должен быть на 5–10 см больше обрабатываемых заготовок.

При покупке нужно проверить целостность крепёжных элементов, опорной конструкции, рабочей поверхности.

Плюсы использования станка

У фрезерно-гравировальных агрегатов с ЧПУ есть преимущества:

  • скорость и точность обработки;
  • эффективность производства;
  • минимум физического труда со стороны оператора;
  • большое количество выполняемых технологических операций;
  • возможность работать с разными материалами.

Механизмы с ЧПУ требуют точной настройки со стороны оператора. Для этого нужно знать, как задавать алгоритмы, исправлять ошибки.

Сборка станка своими руками

Можно сделать фрезерно-гравировальный станок своими руками. Прежде чем приступить к работе нужно решить, какие технологические операции будут выполняться с помощью оборудования. От этого будет зависеть размер станка, расположение направляющих, комплектация.

Конструктивное исполнение оборудования

Первой нужно сделать станину и рабочий стол оборудования. Существует два вида механизмов с ЧПУ:

  1. Станок с неподвижной гравировальной фрезой по металлу. Это конструкция, в которой передвигается рабочий стол, а шпиндель остаётся неподвижным.
  2. Агрегат с передвигающимся порталом. Конструкция предусматривает установку направляющих, по которым будет передвигаться рабочая часть.

Второй вариант используется в небольших помещениях.

Конструктивное исполнение оборудования

Разбираемся в механической части станка

Чтобы перемещать рабочую часть в самодельном оборудовании, нужно выбрать направляющие. Лучше, чтобы передвижение портала происходило с помощью подшипников. Можно установить на агрегат шаговые двигатели, которые будут перемещать портал по рабочей поверхности.

Электронная часть фрезерно-гравировального станка

Чтобы привести в действие подвижные части оборудования, нужно провести предварительные расчеты. Прежде чем устанавливать шаговые двигатели нужно просчитать насколько будет смещаться портал по направляющим. Система ЧПУ работает от микропроцессора. Он передаёт сигналы на элементы оборудования. Для удобства работы, задания алгоритмов нужно установить на конструкцию дисплей.


Промышленные агрегаты с ЧПУ считаются универсальными. С их помощью обрабатывают разные материалы, выполнять ряд технологических операций. Важно уметь задавать алгоритмы, устранять неполадки, возникающие при работе процессора и связывающих элементов.

Гравировально-фрезерный станок с ЧПУ DMTG ME1212

Гравировально-фрезерный станок с ЧПУ ME1212 предназначен для обработки древесины мягких и твердых пород, композитных материалов (ДСП, ДВП, МДФ), «Alucobond», «Dibond», полистиролы ( в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.

В мебельном производстве используется для изготовления фасадов (в том числе с художественной резьбой), накладок на мебель, элементов эксклюзивной мебели со сложной резьбой.

Преимущества оборудования:

Основа конструкции данного шпинделя включает в себя наилучшие конструктивные решения самых распространенных всемирно известных изготовителей оборудования. Благодаря достаточной высокой скорости вращения шпинделя (24 тыс. оборотов в минуту), а также мощности, достигается возможность выполнять обработку на станке ME1212 деталей из различных материалов, в число которых входит древесина, а также все производные от нее материалы (ДСП, МДФ, фанера и т.д.), пластик, акриловое стекло, оргстекло, а также другие виды материалов. Обработка происходит с высочайшей степенью точности, что позволяет получить в итоге наиболее качественную продукцию. Шпиндель обладает системой принудительного водяного охлаждения.

Высокоточные линейные направляющие повышенной жесткости Тайваньской компании HIWIN

Благодаря повышенной устойчивости, а также жесткости достигается высочайший уровень точности передвижения, а также позиционирования портала оборудования, суппорта, а также высокооборотного шпинделя по координатной оси У. Благодаря этому достигается высочайший уровень точности обработки материалов, а также невероятная долговечность эксплуатации оборудования без опасения потери точностных характеристик.

Рабочий стол, имеющий Т-образные пазы

Данный фрезерный станок обладает рабочим столом, который изготавливается из алюминия. Поверхность рабочего поля имеет Т-образные пазы, которые необходимы для механической фиксации обрабатываемых заготовок. Поверхность рабочего стола покрыта специальным слоем из специального износостойкого пластика (так называемый ”фальш” стол), который необходим для того случая, если режущий инструмент пройдет ниже нижней плоскости обрабатываемой заготовки.

Датчик измерения и калибровки длины режущего инструмента

Станок ME1212 обладает системой автоматического измерения вылета режущего инструмента относительно «нуля детали» или «нуля станка». Благодаря наличию датчика измерения осуществляется быстрое и точное измерение после установки нового инструмента, а также защита рабочего стола, что существенно увеличивает продуктивность и эффективность данного оборудования, и степень безопасности работы на нем.

Шаговые электромоторы для осуществления передвижения рабочих органов по координатным осям Х, У и Z

Перемещение портала осуществляется двумя шаговыми моторами, работающими синхронно. Оси X,Y,Z могут работать одновременно и осуществлять линейную или круговую интерполяцию



Технические характеристики фрезерно-гравировального станка DMTG ME1212

ХарактеристикаME1212
Рабочий ход по оси X, мм1200
Рабочий ход по оси Y, мм1200
Рабочий ход по оси Z, мм230
Способ крепления заготовкифальш — стол
Мощность электрошпинделя, кВт2.2, ER20
Частота вращения шпинделя, об/мин6000 — 24000
Тип охлаждения шпинделяводяное
Скорости перемещения по осям, X/Y/Z, мм/мин20000
Скорость перемещения в рабочем режиме, мм/мин1 — 10000
Точность позиционирования, мм0.04
Потребляемая мощность, кВт6
Рабочее напряжение, В220
Транспортные габариты станка, мм1860 х 1760 х 1680
Масса станка, кг460
Код командHPGL, G код



Варианты комплектации

Базовая комплектацияОпции
Шпиндель с водяным охлаждениемШпиндель с воздушным охлаждением HSD
Пульт управления RZNC-0501NCStudio v8
Набор инструмента для обслуживания станкаВакуумный стол
Шаговые двигатели по осямСервопривода по осям
Шкаф управленияПоворотная ось
Руководство по эксплуатацииСистема пылеудаления на 2 мешка
ПО Artcam для создания управляющих программСистема смены инструмента

Гравировка с ЧПУ | Примеры гравировки, выполненной на станке с ЧПУ

Гравировка — методы и определения

Стандарт DIN для определения еще не существует. Однако он определяет конкретный процесс обработки для украшения или маркировки объектов.

Гравировка относится к технике резки, которая в основном используется для украшения или маркировки поверхностей из различных материалов с использованием гравировального инструмента, который в большинстве случаев изготавливается из твердого сплава.

Это было до индустриализации и последующей механизации большинства судов, до простой операции. У него не было вращающихся, а стационарных инструментов для гравировки. Поэтому сегодня существуют разные виды гравировки.

Сегодня гравировка выполняется на ручных гравировальных станках или гравировальных станках с ЧПУ. Гравировальный станок с ЧПУ обрабатывает траектории фрезерования, которые программа CAD-CAM создает из чертежа и передает на устройство управления.Вся гравировка выполняется на компьютере и менее подвержена ошибкам, чем ручная гравировка. Воспроизведение на станке с ЧПУ происходит быстрее и точнее, чем на ручном гравировальном устройстве. Также стоит отметить, что во время гравировки не нужно стоять возле заготовки. Тем временем вы можете выполнять другую работу, которая имеет большое значение для увеличения вашего производства.

Различные техники гравировки

Гравировка вращающимся инструментом

Эта техника гравировки была разработана с внедрением механического оборудования.Инструмент под названием гравировальный или фрезерный гравер (обычно однолезвийный без угла резания и угла зазора на режущей кромке) приводится во вращение и погружается в гравируемый материал для удаления материала (обычно всего на несколько сотых миллиметра). На материалах с разноцветными слоями (пластики для гравировки, пластины из хромированной латуни и т. Д.) Используются разноцветные гравюры для знаков и т. Д.

Также для гравировки подходят шлифовальные штифты с алмазной пылью для гравировки по стеклу и металлу, в этом случае поверхность только шероховатая.

Гравировка фиксированными инструментами

В этой технологии неподвижный алмаз используется в качестве инструмента для надрезания поверхности металлов, например, на несколько сотых миллиметра. Могут быть созданы надписи, украшения, орнаменты и знаки на таких металлах, как медь, серебро, латунь, сталь, нержавеющая сталь или стекло и камень.

Обычная ручная гравюра

В классической ручной гравировке используется инструмент с деревянной ручкой. Этот обычно слегка изогнутый инструмент имеет очень острое лезвие, которым можно надрезать большинство материалов, кроме стекла.Традиционная ручная гравировка все еще часто используется при прореживании букв на надгробиях и т. Д., Например, когда требуется чистая ручная работа.

Электрогравюры

Электрогравировка относится к электроэрозионной обработке и сварке. Здесь металлический штифт, действующий как анод, заставляется колебаться к катоду при приложении тока. Катод здесь — это материал, который также подключен к гравировальному модулю. Ток, протекающий между катодом и анодом, обжигает материал в месте гравировки.Колебание гравировального штифта вызвано взаимодействием якоря магнита и электромагнита. Недостаток в том, что гравировать можно только токопроводящие материалы. Преимущество заключается в легко узнаваемой гравировке на твердых металлах или стали HSS, таких как пильные диски, фрезы и другие инструменты.

Лазерная гравировка

Самой современной из всех техник сегодня является лазерная гравировка, при которой гравируемый материал испаряется горячим лазером, создаваемым высокими температурами лазерного луча в точке обработки.Используя лазерный контроль температуры, теперь также можно «гравировать» полутоны.

Гравировальный станок с ЧПУ для металла и дерева на продажу

Лучшее решение для гравировального станка с ЧПУ

Какой гравировальный станок с ЧПУ или гравировальный станок с ЧПУ выбрать?

Если есть брусок из цельного дерева или кусок алюминиевого листа, и вы хотите выгравировать на нем буквы для подписи, возможно, вы найдете ручной гравер или магазин с гравировальным станком с ЧПУ, но какой ЧПУ лучше соответствует вашим потребностям?

Если вы владелец магазина и хотите расширить свой бизнес до гравировки или резки, какой гравировальный станок с ЧПУ вам больше всего интересует?

Это действительно вопрос, чтобы найти лучшее решение для гравировки с ЧПУ.

На самом деле, есть действительно лучшее решение, но лучшее решение для некоторых конкретных требований к материалам и гравировке.

Вообще говоря, лучшим решением для гравировального станка с ЧПУ является следующее:

Гравировка по дереву или металлу: требуется фрезерная обработка или гравировка лазером Co2;
Маркировка металла: требуется гравировка с помощью волоконного лазера;

Материалы Гравировальный станок с ЧПУ Имеет:

Фрезерный станок:
Все виды не очень твердых материалов, такие как дерево, твердая древесина, твердая древесина, МДФ, акрил, стекло, камень, алюминий, медь, латунь и т. Д .;
Плюсы и минусы:
Хорош для глубокой гравировки для широкого диапазона материалов, скорость ниже, чем при лазерной гравировке;

Co2-лазерная гравировка:
В основном неметаллические материалы, такие как дерево, стекло, камень, кожа, ткань и т. Д.
Плюсы и минусы:
Высокая скорость, точность, но в основном для неметалла и в основном для гравировки поверхности;

Волоконная лазерная гравировка / маркировка:
В основном на металле, таком как нержавеющая сталь, низкоуглеродистая сталь, алюминий и т. Д.
Плюсы и минусы:
Высокая скорость, точность, но в основном для металла, и в основном для поверхности гравировка;

Метод гравировки: лазер или фрезерование

Для лазерной гравировки, бесконтактной гравировки, лазерного луча в качестве ножа для гравировки, он в основном включает Co2-лазер, который лучше работает с такими вещами, как дерево и волоконный лазер, который хорошо работает с металлом.

Для фрезерования или гравировки с помощью фрезерного станка используется как нож, отрезающий детали от заготовки.

Образец от фрезерного станка с ЧПУ






Образец на станке для лазерной гравировки Co2






Лучший гравировальный станок с ЧПУ Рекомендация:

Top 10 Best Mini Cn

Топ 10 лучших мини-фрезерных станков с ЧПУ 2020

1.200 Вт мини токарный станок с ЧПУ станок DIY Деревообработка деревообрабатывающий токарный станок фрезерный станок шлифовальный

  • Мотор с огромным крутящим моментом на шарикоподшипниках, максимальная скорость вращения до 8000 об / мин, обеспечивающий чрезвычайно высокую энергию измельчения при низком уровне шума, вы должны использовать его дома.
  • С 7 диапазонами адаптера энергии вы можете просто регулировать скорость вращения, чтобы добиться совершенно другой скорости измельчения.
  • Специально разработан для домашних любителей и хобби, маленький и подвижный размер с высокой энергией.
  • Кожух из прозрачного натурального пыленепроницаемого стекла с огромным конвективным охлаждающим зазором, сварочная линия покрыта термоусаживаемой трубкой, полностью теряющей тепло.
  • Основание из высококачественного алюминиевого сплава и патрон для сверл из чистого металла.

2. Металлический мини-фрезерный станок DIY Инструмент с ЧПУ, высокоточный фрезерный станок по металлу 24 Вт

  • ★ внешний вид и вход фрезы являются режущими кромками, а передняя кромка имеет остроту
  • â… изготовлен из высококачественных материалов, прочен и непросто сломать.подходит для обработки дерева, нежного металла (золото, серебро, медь, алюминий и т. д.), оргстекла, пластика и т. д.
  • ★ основные компоненты программного обеспечения машины являются продуктами металлических материалов, и они имеют надежную эффективность
  • ★ маховик имеет шкалу шкалы точности 0,02 мм, которая может повысить точность деталей программного обеспечения станка.
  • â… 100% качественный и сносный сервис. представьте стандартную гарантию, а деньги снова гарантируют.Пожалуйста, свяжитесь с нами по любым вопросам, касающимся нашего продукта. мы сделаем все возможное, чтобы решить все ваши проблемы

3. CNC 3018 Pro GRBL Control DIY Mini CNC Machine с автономным контроллером, 3

  • Простая встреча: собраны некоторые элементы и основные элементы. Профессиональный станок cnc3018 может быть очень простым в установке, надежной конструкцией, сборка займет всего около 20 минут (в комплект входит диск с инструкциями по соответствию и программное обеспечение.)
  • Большой полезности: будут выгравированы все виды пластика, нежный алюминий, дерево, акрил, ПВХ и печатные платы, этот станок с ЧПУ может использоваться для различных задач и расходных материалов.
  • Модернизированная модель: cnc 3018-pro — это модернизированная модель 3018. Все элементы не должны быть позиционированы, что значительно снижает проблему совмещения и повышает точность работы.
  • Программное обеспечение: 3018-pro использует grbl, с чрезмерной эффективностью и низкой ценой, полагается на управление перемещением через параллельный порт для гравировки с ЧПУ.возможно, он может работать в Arduino. он мог бы сохранить безопасные и беспристрастные импульсы управления на частотах более 30 кГц. grbl включает в себя полный набор средств управления потенциальным ускорением. это означает, что контроллер продвинет от 16 до 20 действий для планирования рабочей скорости до ac…
  • Первоклассное качество: пластиковый корпус с профилем, малые размеры, небольшой вес, интерфейс USB, методы управления grbl, исследование, чтобы использовать популярную запись. как начертанием, так и лазером резать (не обнимать).

4. Комплект маршрутизатора Genmitsu CNC 3018-PRO GRBL Control 3 Axis Plastic Acrylic PCB PVC

  • Встроенный: благодаря встроенной материнской плате и настраиваемой программе связь между программным обеспечением и оборудованием является бесшовной по конструкции.
  • Универсальность: способная измельчать все виды пластика, нежный алюминий, дерево, акрил, ПВХ и печатные платы, генмицу можно использовать для различных задач и разнообразных материалов.
  • Энергетический адаптер
  • Premium: 3018-pro имеет усовершенствованную систему безопасности адаптера, одобренную ce / fcc / ul.прочная конструкция для тяжелых условий эксплуатации и длительного использования, обеспечивающая стабильный ввод / вывод даже при длительной работе или работе с лазерным модулем.
  • Программа: genmitsu использует grbl, чрезмерную эффективность, программу с открытым исходным кодом для управления движением и работает на Arduino. его надежность и простота делают grbl обычным делом, нет недостатка в помощи и активах, доступных, если вас поймают.
  • Простая встреча: предлагаются направления встречи, однако, если вас поймают, загляните на вики-страницу sainsmart или свяжитесь с нами, если возникнут какие-либо вопросы.

5. VEVOR CNC 3018 Фрезерный станок с ЧПУ 3-х осевой фрезерный станок с ЧПУ GRBL Control

  • ã € простота использованияã € ‘- машина проста в сборке. просто подключитесь к компьютерным системам через порт USB и управляйте grbl. помогает дома Windows XP SP3, Win7, Win8, Win10, (32/64) и Linux.
  • ã € чрезмерная производительностьã € ‘- приводятся в движение моделями с винтовыми стержнями t8, тремя шаговыми двигателями 42 и шпиндельным двигателем 775 (12-36 В) 24 В со скоростью вращения 10000 об / мин.
  • ã € премиальное качествоã € ‘- продукт 2020 года из алюминиевых профилей и черных материалов для литья под давлением для длительного использования и высокой точности. рабочий путь этой машины составляет 300 (x) x180 (y) x45 (z) мм.
  • ã € handy controlã € ‘- поставляется с гениальной платой управления grbl, которая включает две оси Y, четыре оси привода и полную производительность.
  • ã € универсальное использованиеã € ‘- используется для гравировки всех видов пластмасс, мягкого алюминия, акрила, ПВХ, печатных плат и т. Д.

6.Обновленная версия CNC 3018 Pro GRBL Control DIY Mini CNC Machine, Wood Router

  • â ™ žã € прост в установкеã € ‘получите руководство и программу на английском языке: https://bit.ly/2jdpr5y некоторые элементы и основные элементы были собраны. Профессиональный станок cnc3018 может быть очень простым в установке, надежной конструкцией, сборка занимает всего около 20 минут.
  • â ™ žã € обширное применениеã, подходящее для вырезания дерева, пластика, акрила, pcb ccl, нежного металла, такого как медь и алюминий, и различных материалов, однако не может вырезать изнурительный металлик, нефрит и другую очень утомительную текстуру устройств.В комплект входят все компоненты механических компонентов, а также инструкции по настройке и программное обеспечение (цифровая плата управления, шаговые двигатели, корпус, источник энергии и т. д.).
  • â ™ žã € усовершенствовать модель cnc 3018 proã € ‘мы делаем это! новая плата управления — встроенная микросхема драйвера + установленный радиатор + внешний вентилятор + прочный корпус для увеличения срока службы платы управления, автономная защита от коротких цепей, непростая для разрушения. Гарантия 12 месяцев.
  • ã € автономный контроллер приятно для новичков.улучшите возможности со 128 МБ до 1 г. основные преимущества: 1, может работать без подключения к ПК; 2, в комплекте с SD-кард-ридером, чтобы записать в базовый список информацию о g-коде или файл NC; Помогите вручную отрегулировать положение оси x, y, z как линию начала гравировки, вручную открыть или закрыть шпиндель.
  • ™ срок гарантии 12 месяцев. мы предоставляем вам наиболее эффективные и квалифицированные услуги. Если у вас есть какие-либо вопросы, пожалуйста, сначала свяжитесь с нами, мы всегда вам это позволим. И если у наших товаров есть какие-либо недостатки, мы обещаем, что вы сможете находиться внутри 24 часа.Благодарность!

7. MYSWEETY CNC 3018PRO-M Mini CNC Machine, с автономным контроллером GRBL Control DIY гравировка

  • Массивное рабочее пространство: с эффективным пространством для гравировки 300 x 180 x 45 мм (11,8 x 7,1 x 1,8 дюйма) 3018pro-m может легко справиться с большинством задач. программа управления: grbl; шпиндель: 775 шпиндельный двигатель (12-36 В) 24 В: 10000 об / мин. поддерживаемая система: Windows XP / Win 7 / Win 8 / Win 10.
  • Этот гравировальный станок может быть выгравирован на пластике, дереве, акриле, ПВХ, печатной плате, дереве или подобных материалах.сверло не может выгравировать изнуряющий металл, нефрит или другие истощающие материалы. Некоторые элементы и основные элементы были собраны, просто собраны вручную в соответствии с инструкциями по установке, вам следует использовать стойку.
  • Конструкция, ориентированная на безопасность: cnc 3018pro-m diy mini cnc machine с двумя 5-миллиметровыми акриловыми перегородками со всех сторон станка, чтобы вы могли безопасно контролировать процесс гравировки. идеальный софт для входного чпу. способный к изогнутому текстовому контенту на каждый день поставляет просто.приятно для многих, кто увлечен ЧПУ, служа вам для эффективной гравировки манекена.
  • Два основных преимущества автономного контроллера: 1, не нужно подключать компьютер; 2, не нужно получать информацию. вручную отрегулируйте положение оси x, y, z как линию начала гравировки, вручную откройте или закройте шпиндель, вручную откройте или закройте вентилятор охлаждения.
  • Подходит с совершенно разными модулями: как с надписями, так и с резными модулями (не объятиями). вам следует приобрести модули на asin: b07334wbc9, b07gr29fzr, b07gr22bl4.больше, чем просто гравировальный станок, но и гравер модулей не менее эффективен.

8. 3 оси ЧПУ 3018 PRO DIY Мини гравировальный фрезерный станок Rounter Laser Working

  • Машина для полного набора запасных частей должна быть установлена ​​потребителями, в комплект входит компакт-диск с подробным руководством пользователя, потребители не хотят беспокоиться о встрече с машиной.
  • Материалы из алюминиевого сплава с высокой точностью и длительным сроком службы.
  • Мини лазерный гравировальный станок с ЧПУ для частных поделок или частных любителей гравировки.
  • Эта машина будет дополнена лазерной головкой и будет гравироваться на пластике, дереве, акриле, ПВХ, печатной плате, дереве и подобных материалах.
  • Cnc настроить гиперссылку на видео: https://drive.google.com/file/d/1rsfiwtp-h7gkajbufhvfvdgii-kgyhpr/viewusp=sharing; Гиперссылка на видео о работе с ЧПУ: https://youtu.be/67csoiaei34

9. Обновленная версия CNC 3018 Pro GRBL Control DIY Mini CNC Machine, 3 Axis

  • Два основных преимущества автономного контроллера: 1, не нужно подключать компьютер; 2, не нужно получать информацию.вручную отрегулируйте положение оси x, y, z как линию начала гравировки, вручную откройте или закройте шпиндель, вручную откройте или закройте вентилятор охлаждения.
  • Этот гравировальный станок может быть выгравирован на пластике, дереве, акриле, ПВХ, печатной плате, дереве или подобных материалах. сверло не может выгравировать изнуряющий металл, нефрит или другие истощающие материалы. Некоторые элементы и основные элементы были собраны, просто собраны вручную в соответствии с инструкциями по установке, вам следует использовать стойку.
  • Новая модель: cnc 3018-pro — это модернизированная модель 3018.программа управления: grbl; рабочее пространство: 30x18x4,5 см; шпиндель: 775 шпиндельный двигатель (12-36 В) 24 В: 10000 об / мин. поддерживаемая система: Windows XP / Win 7 / Win 8 / Win 10.
  • Получите руководство и программу на английском языке: https://my.pcloud.com/publink/showcode=xzvkda7zjb9mzw6zbnyxxeabikjndspxuvwx
  • Пластиковый корпус с профилем, малые размеры, легкий вес, интерфейс USB, методы управления grbl, исследование, чтобы использовать популярную запись. как начертанием, так и резными модулями (не объятиями).Вам следует приобрести модуль на asin: b07334wbc9, b07gr29fzr, b07gr22bl4.

10. Фрезерный станок с ЧПУ SainSmart Genmitsu 3018-MX3, с системой управления Mach4 и безопасным дизайном

  • Конструкция, обеспечивающая безопасность: mx3 предлагает две 5-миллиметровые акриловые перегородки со всех сторон станка, чтобы вы могли безопасно контролировать процесс гравировки. для защиты от ошибок гравировки каждая ось снабжена ограничителем / изменением положения, которое не позволяет шпинделю программного обеспечения покинуть пространство для гравировки.
  • Компьютеризированная настройка программного обеспечения выполняет: с автоматической настройкой программного обеспечения вы быстро размещаете свое программное обеспечение одним щелчком мыши, чтобы убедиться, что ваши последующие задачи начнутся на уровне, и упрощая выравнивание ваших материалов.
  • Управление Mach4: фрезерный станок с ЧПУ sainsmart genmitsu 3018-mx3 — это основной станок 3018 с ЧПУ, управляемый mach4. с помощью этой квалифицированной программы вы, возможно, сможете управлять маршрутизатором с ЧПУ как профессионал. mach4 работает с различными приложениями и может импортировать информацию в формате dxf, генерировать g-код, абсолютно настраиваемый.
  • Предпочтительное рабочее пространство: выполните следующий этап творчества с живым конструктивным пространством размером 300 мм x 180 мм с открытой передней и задней панелями, позволяющими загружать материалы, превышающие размеры машин. стол размером с струйный принтер.
  • Полный пакет: sainsmart genmitsu 3018-mx3 — это полностью встраиваемая настольная фрезерная платформа с ЧПУ, идеально подходящая для вашего дома или мастерской.переведите свое творчество на следующий этап и превратите эти концепции в реальные объекты, построенные из множества реальных материалов. Работайте с такими расходными материалами, как дерево, пластик и нежные металлы, прямо со своего рабочего стола и легко подключайтесь к USB-порту.

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

10 лучших гравировальных станков по металлу

Процесс гравировки использовался с древних времен для нанесения знаков для украшения, отправки сообщений и т. Д., Но лучшие гравировальные станки по металлу еще предстоит обнаружить.На смену прошлым ручным инструментам пришли эти лучшие гравировальные станки по металлу, которые обеспечивают меньшую утомляемость пользователя, простоту работы, точность и аккуратность.

В следующей статье перечислены 10 лучших гравировальных станков по металлу, которые можно использовать для маркировки самых разных материалов, включая дерево, сплавы, бамбук, кожу и т. Д.

HeatSign (890,00 долларов США)

Кредиты изображений: Amazon

Этот лазерный гравировальный станок работает с металлическими и пластиковыми деталями. Он включает в себя поворотный патрон и может маркировать как плоскую, так и круговую поверхность.Высокоскоростная лазерная маркировка может наносить маркировку со скоростью до 70 000 мм / с и подходит для области маркировки 175 мм x 175 мм. Его срок службы составляет более 100000 часов, и он практически не требует обслуживания. Он прост в эксплуатации, потребляет меньше энергии и имеет усовершенствованную систему охлаждения.

Доступно здесь.

Десять высоких (2096,80 $)

Кредиты изображений: Amazon

Этот агрегат поставляется с четырехосевым гравером со встроенным сверлом, фрезой и токарным станком. Станок полностью поддерживает MACh4, Wentai, TYPE CNC и другие широко используемые программные системы.Он может гравировать мягкую древесину, ПВХ, акрил, фанеру и т. Д. Для железа, меди, стали максимальная глубина гравировки должна быть менее 2 мм. И каждая глубина гравировки должна быть на 0,1 мм лучше с добавлением воды, чтобы избежать истирания. Он прочный, обладает динамическими характеристиками, точен и создает четкие и четкие контуры.

Доступно здесь.

Pepe Tools (748,00 долл. США)

Кредиты изображений: Amazon

Этот плоский гравировальный станок может гравировать серебро, золото, медь, латунь и бронзу. Он предлагает 15 различных соотношений сторон от 2 1/2 ″: 1 до 6: 1 и может вырезать буквы на ювелирных изделиях высотой до ¼ дюйма и размером до 3/32 дюйма.Он также регулируется для размещения предметов разной высоты. Стол для хранения предметов вмещает предмет для гравировки, поворачивается на 360 градусов, может фиксироваться с шагом 45 градусов и регулируется влево или вправо от центра. В гравере также есть ящик для хранения.

Доступно здесь.

Гравировальные станки по металлу Neje (117,99 $)

Кредиты изображений: Amazon

Этот лазерный гравировальный станок использует растровую гравировку. Вы можете использовать акрил, алюминий и нержавеющую сталь. Он совместим с Windows 7, Windows 8, Windows XP, Windows 10, а также может работать в автономном режиме, если вы предварительно сохранили изображение.Поставляется с парой защитных очков, чтобы не повредить глаза лазером. Он обеспечивает высокую точность и стабильность.

Технические характеристики производителя:

  1. Мощность лазера: 1000 мВт
  2. Длина лазерной волны: 405 нанометров
  3. Рисунок для гравировки изображения: Растровая гравировка.

Доступно здесь.

Холдвелл (245 долларов США)

Кредиты изображений: Amazon

Этот полуавтоматический принтер для штамповки металла может гравировать все типы алюминия, меди, нержавеющей стали, пластиковые бирки для механических, электрических, насосов, клапанов, автомобилей, мотоциклов, электрических приборов.У него есть переменные параметры: например, жетон собаки, конкретная модель, дата, номер партии, серийный номер, серийный номер и так далее.

Технические характеристики производителя:

  1. Глубина: 0,1 — 0,3 мм глубиной
  2. Максимальный размер этикетки: 200 * 130 мм
  3. Печатные символы: прописные буквы, цифры и простые символы
  4. Размер шрифта: 2 мм, 3 мм, 4 мм, 5 мм, 6 мм
  5. Скорость печати : примерно 2–4 символа / 10 секунд
  6. Печать содержимого, включая ABCDEFGHIJKLMNOPQRST UV WXYZ 123456789.X / —

Здесь.

Гравировальные станки по металлу с ЧПУ (685,99 $)

Это устройство с ЧПУ, четыре оси, гравировально-отрезной станок. Он идеально подходит для промышленной обработки, а также для любителей. Его можно использовать для изготовления моделей зданий, печатных плат, рекламных вывесок, произведений искусства, поделок, моделей самолетов, деталей для радиоуправляемых моделей и т. Д.

Технические характеристики производителя:

  1. Рабочая зона: X / Y / Z = 200 * 300 * 50 мм
  2. Размер формы: 550 * 400 * 350 мм
  3. Размер рабочего стола: 200 * 300 * 15 мм
  4. Скорость вращения шпинделя: 300 ~ 8000 об / мин / мин
  5. Двигатель шпинделя: двигатель постоянного тока 200 Вт
  6. Скорость резания: 0 — 2000 мм / мин

Доступно здесь.

Предлагаемые 10 основных связанных историй:

10 лучших плат управления 3D-принтером

10 фотографий ужасных происшествий, где каски спасли жизни

Sunwin (549 долларов США)

Кредиты изображений: Amazon

Этот мини-лазерный гравер оснащен встроенным принтером DIY. Он прост в эксплуатации и поддерживает Windows 7/8 10. Он имеет регулируемую мощность лазера и шаговый двигатель для обеспечения точности (точность шага: 0,00625 мм). Максимальная площадь гравировки составляет 140 * 200 мм, а скорость гравировки — 0.02-0,2 секунды / пиксель. Предлагается интерфейс USB. Вы можете вырезать нержавеющую сталь, железо, алюминий, керамику, камень, дерево, бамбук, кожу, пластик и т. Д.

Доступно здесь.

Гравировальные станки по металлу CncShop (549,99 $)

Кредиты изображений: Amazon

Данный агрегат представляет собой 3-осевой фрезерный станок, гравировальный станок, станок Миллера. Этот фрезерный станок с ЧПУ может гравировать гораздо больше материалов с помощью спиральных канавок, таких как металл, сталь, плита МДФ, твердая древесина, композитная фанера и камень. Он идеально подходит для обработки материалов в промышленности, а также для любителей.

Технические характеристики производителя:

  1. Рабочая зона: X / Y / Z = 200 * 300 * 50 мм
  2. Размер рабочего стола: 200 * 300 * 15 мм
  3. Размер формы: 550 * 400 * 350 мм
  4. Скорость вращения шпинделя: 300 ~ 8000 об / мин
  5. Двигатель шпинделя: двигатель постоянного тока 200 Вт
  6. Скорость резания: 0–2000 мм / мин

«Пока что отличный станок. Когда я работал машинистом на пенсии (использовал токарные станки с ЧПУ, фрезерные станки, электроэрозионные станки), мне было приятно иметь мини-ЧПУ для работы над проектами по созданию телескопов.С его помощью мне удалось создать большую четырехкомпонентную корректирующую ячейку для 14-дюймового телескопа Шмидта-Кассегрена. Мне также удалось закрепить опору вторичного зеркала и некоторые компоненты опоры основного зеркала. Веселиться.» — Обзор клиентов Amazon.

Доступно здесь.

Kohstar (2249,00 $)

Кредиты изображений: Amazon

Этот гравировальный инструмент отличается легкостью и лазерной маркировкой. Аппарат программируется через ПК. Он может наносить маркировку на различные твердые материалы, такие как металл и пластик.Отверстия для шурупов позволяют удобно закрепить его на столе. Он имеет поворотную ось для круговой маркировки, держатель для крепления продуктов, он прочен и прост в установке. Он маркирует детали высотой до 300 мм и обладает невероятно высокой точностью и аккуратностью маркировки.

Доступно здесь.

Super Carver (124,99 доллара США)

Кредиты изображений: Amazon

Этот лазерный гравировальный принтер отличается прочной конструкцией, высокой точностью и аккуратностью. Мощность 1000 мВт позволяет гравировать большинство материалов, таких как дерево, бумага, акрил, кожа, смола, металл и т. Д.

Технические характеристики производителя:

  1. Мощность: 1000 мВт
  2. Цвет: черный
  3. Материал: сплав и железо
  4. Поддержка всех оконных систем (Win 97/2003 / XP / 7/8/10)
  5. Максимальная область гравировки: 1,5 x 1,5 дюйма
  6. Максимум. рабочий диапазон: 3,94 x 2,36 дюйма

«Это крутой маленький гравер. Это было очень легко настроить и понять. Я до сих пор получаю от этого удовольствие. На зубочистке действительно не получается гравировать, к вашему сведению.Я получил это, чтобы выгравировать заголовки на защитных RFID-картах. Я не фанат блока ввода текста, но я нашел обходной путь, который мне нравится. Мне просто нужно написать весь свой текст в программе рисования, сохранить его и перетащить. Я могу контролировать, насколько большой или маленький с этим, и я даже могу немного настроить, где будет отображаться текст. Если вы вообще заинтересованы в одном из них, оно того стоит. Мне нравится сохраненное изображение ». — Обзор клиентов Amazon.

Доступно здесь.

Вам понравился этот пост о лучших гравировальных станках по металлу.Мы будем признательны за ваш ценный отзыв в разделе комментариев ниже.

Связанное сообщение:

10 лучших комплектов ЧПУ для любителей

12 лучших лазерных гравировальных машин в 2021 году [Для DIY

Хотите добавить индивидуальности подаркам, но не знаете, как это сделать?

Может быть, вы хотите добавить индивидуальности своему бизнесу?

Почему бы не вложиться в лазерный резак и гравировальный станок?

Technology достигла точки, когда обычные люди могут приобрести станок для лазерной резки начального уровня по доступной цене.

Если у вас бизнес и вы хотите вывести его на новый уровень, есть варианты обновления.

Однако, если вы плохо знакомы с идеей лазерной резки и гравировки, возможно, вы не знаете, что искать.

Вот где мы и вступаем.

У нас есть список самых лучших станков для лазерной резки и гравировки, представленных сегодня на рынке, для всех возможных ценовых категорий. Итак, хотите ли вы потратить несколько сотен долларов или несколько тысяч, мы здесь для вас.

Это наши любимые станки для лазерной резки и гравировки.

На что обратить внимание

Даже если вы работаете в полиграфической и производственной промышленности, лазерная резка и гравировка — это совсем другое дело. Здесь вы часто работаете со всем, от твердых металлов до чрезвычайно мягких материалов, которые могут сломаться, если их гравировать неправильно.

С таким количеством новых неизвестных вы, возможно, не имеете реального представления, что делать, сколько тратить и что подходит для вашего бизнеса.

Независимо от того, хотите ли вы гравировальный станок для личного или профессионального использования, вот что вам нужно принять во внимание.

1. Цена
Да, прежде всего, знайте, сколько вы можете заплатить (и позволить себе). Стоимость лазерных резаков и гравировальных машин, которые мы здесь рассматриваем, варьируется от чуть менее 200 до почти 10 000 долларов. Как видите, разница в цене существенная.

Итак, даже если вы ищете профессиональное оборудование, это не значит, что вам нужно отказаться от 10 тысяч. На самом деле, вы можете найти лучший вариант для нужд вашей компании всего за несколько сотен. В общем, неплохо иметь хотя бы общее представление о том, сколько вам удобно тратить.

2. Совместимость программного обеспечения
С лазерным резаком и гравером у вас будет один из двух вариантов. Первый — перенести всю свою работу в программное обеспечение, поставляемое специально с гравером. Второй вариант — гравер, который будет работать с вашим программным обеспечением. Таким образом, если вы создаете что-либо в САПР или в собственности Adobe, вы можете передать это граверу.

Как правило, прилагаемое программное обеспечение будет стоить меньше, но это может снизить вашу способность полностью реализовать свою творческую сторону, так как вы будете вынуждены придерживаться определенных шрифтов и дизайнов.

3. Варианты материалов
Какие материалы вы хотите персонализировать? Некоторые из этих лазерных резаков и гравировальных машин работают только с более мягкими материалами, такими как кожа или глянцевые аппликации, которые вы можете разместить на кружках. Остальные будут работать с металлом. Это будет играть очень большую роль в выборе подходящего гравировального станка. Если вы хотите гравировать на металле, вам следует подумать об очень специфических станках. Если вы хотите печатать только на коже или программных материалах, есть другие варианты.

Здесь вам нужно точно знать свои планы заранее, иначе вы можете получить лазерный резак и гравировальный станок, которые не будут делать то, что вам нужно.

4. Варианты подключения
Как гравировальный станок подключается к вашему компьютеру? Для одних это может быть не так важно, а для других — чрезвычайно важно. В большинстве случаев вы обнаружите, что есть USB-соединение. Однако другие могут подключаться через Bluetooth или беспроводной интерфейс 2,4 ГГц.Если вы не возражаете против проводного подключения, у вас не должно быть проблем. В других случаях, если вы хотите освободить рабочее место, вам следует подумать об устройстве, которое использует беспроводную технологию.

5. Размер
Сколько места вам нужно для работы? Вам нужно что-то, что поместится на вашем столе, или вам подходит автономное устройство размером со стол? По мере того, как вы увеличиваете цену и расширяете функции, вы также обнаружите, что многие из этих устройств значительно больше (и тяжелее), чем те, которые вы найдете в менее дорогой части спектра.

Размер гравировального станка не всегда очевиден по фотографиям, поэтому обязательно ознакомьтесь со спецификациями продукта. Вам не обязательно иметь ИБП у вашей двери, только вы обнаружите, что посылка размером с входную дверь. Перед заказом обязательно ознакомьтесь со спецификациями.

Лучшие лазерные гравировальные станки на 2021 год

Выбор редакции: Orion Motor Tech 80W CO2 Laser Engraver Cutter

Нет недостатка в возможностях гравировки и резки. А с такой высокой ценой сложно выбрать одно из них.В конце концов, вы можете получить впечатляющие устройства по самой высокой цене. Но не все готовы (или могут) потратить около 10 000 долларов на первоклассное устройство.

На рынке нет недостатка в гравировально-отрезных станках. А с такой высокой ценой сложно выбрать одно из них. В конце концов, вы можете получить впечатляющие устройства по самой высокой цене. Но не все готовы (или могут) потратить около 10 000 долларов на первоклассное устройство.

Вот почему мы решили выбрать станок для лазерной гравировки на углекислом газе Orion Motor Tech 80W. По стоимости он находится в конце списка. Это действительно работает только с деревом. Тем не менее, гравировка и резка по дереву с помощью лазерного гравировального станка Orion Motor Tech 80W CO2 поистине замечательна. По цене вы не можете превзойти определение гравировки. Тот факт, что он может изменять глубину разрезов, является одной из основных причин, почему мы выбрали его.

Среди других особенностей гравера для лазерной гравировки на углекислом газе Orion Motor Tech 80W, которые нам нравятся:

  • Скорость гравировки до 500 мм в секунду и скорость резки до 80 мм в секунду
  • Совместимость с LightBurn, Adobe Illustrator, AutoCAD и CorelDRAW
  • Рабочая область 20 на 28 дюймов

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучший станок для лазерной резки и гравировки до 500 долларов

1.Orion Motor Tech 40W CO2 станок для лазерной гравировки и резки

Orion Motor Tech 40W CO2 станок для лазерной гравировки и резки — отличная рабочая станция, которая напрямую конкурирует со всеми другими лазерными резаками Orion в этом списке. Это потому, что помимо дизайна, он имеет некоторые интуитивно понятные функции для тех, кто хочет начать лазерную гравировку.

Станок для лазерной гравировки на углекислом газе Orion Motor Tech 40W весит 50 фунтов и имеет панель управления с регулируемыми ручками. 4 съемных колеса позволяют легко перемещать его.Модель работает с большинством сторонних программ для работы с векторной графикой, такими как CorelLaser и LaserDraw. Он также работает с принтерами, сканирующими устройствами и с документами в форматах TIF, BMP, JPG, JPEG, WMF, EMF и PLT. К сожалению, он несовместим с системами Mac OS.

Имеет встроенный вытяжной вентилятор для улучшения вентиляции во время работы. Как только вы его включите, красная точка укажет путь машины. Он имеет поверхность для гравировки 12 на 8 дюймов (300 x 200 мм), которой достаточно для всех ваших проектов гравировки.

С помощью этой модели вы можете гравировать или резать дерево, бамбук, акрил, майлар, прессованный картон, резину, ткань, стекло, керамику, бумагу, стекловолокно, кожу, мрамор, меламин, анодированный алюминий, плитку, пробку и многое другое. материалы.

Некоторые из особенностей гравера для лазерной гравировки на углекислом газе Orion Motor Tech 40W, которые следует учитывать, включают:

  • Можно гравировать на десятках материалов, кроме металлов
  • Поставляется с водяным насосом, вентиляционной трубкой, выхлопной трубой, USB-ключом
  • 50-фунтовая гиря
  • Гравировальная поверхность 12 на 8 дюймов

Проверить цену на Amazon Сразу добавить в корзину на Amazon


2.Настольный лазерный гравер FoxAlien LE-4040


FoxAlien LE-4040 Настольный лазерный гравер — идеальное устройство для домашнего использования. Модель — отличный инструмент, если вам нужно резать дерево, МДФ, акрил, картон, винил, кожу, даже плиссированный металл и металл с порошковым покрытием на максимальной скорости (хотя это не так хорошо, как дерево).

Он имеет площадь гравировки 15,75 на 15,74 дюйма (40 x 40 мм), максимальную скорость гравировки 3000 мм в секунду и точность 0,1 мм. Резак поддерживает Windows XP, Windows 7, Windows 8, Windows 10 и Mac OS.

В этом лазерном гравере нет вентилятора, и он не извлекает пары и дым, поэтому вам нужно держать его в проветриваемом помещении во время работы. Вы можете подключить его к компьютеру через порт USB, откуда вы можете управлять им. Более того, он совместим с любым программным обеспечением GRBL LaserGRBL, Candle или Lightburn.

Мощный и точный лазерный резак и гравировальный станок поставляется с одним модулем мощностью 5000 мВт, блоком питания, тремя шестигранными ключами, одним USB-кабелем, одним очками U Disk one, руководством пользователя и набором винтов.Он очень легкий, поэтому вы можете использовать его на столе в своей мастерской.

Основные компоненты этого станка поставляются предварительно собранными, но для сборки гравера потребуется около 10 минут. Этот может быть дешевым, но это не лазерный резак для начинающих, поскольку он не имеет никаких функций безопасности и требует небольшой настройки, прежде чем вы начнете гравировать.

Особенности настольного лазерного гравера FoxAlien LE4040

  • Работает на macOS и Windows
  • 25.2 на 22,83 на 9,06 дюймов
  • Режет и гравирует несколько материалов
  • Весит всего 10,68 фунтов
  • Предварительно собранный
  • Поставляется с парой очков

Проверить цену на Amazon Сразу добавить в корзину на Amazon

Лучший станок для лазерной резки и гравировки до 1000 долларов

3. 3D-принтер BIBO и лазерный гравер

BIBO 3D Printer and Laser Engraver — это 3D-принтер, который можно использовать как гравировальный станок.Итак, для тех, кому нужно 3D-печать и гравировку на различных материалах, это идеальный станок. Здесь мы сосредоточимся на гравюре. Bibo может резать дерево, двухцветные доски, кожу, хрусталь, органический пластик, ткани, но он также подходит для гравировки печатей, одежды или игрушек.

Он имеет область печати / гравировки 214 x 186 мм (8,4 x 7,3 дюйма). Точность гравировки и резки 3D-принтера и точность позиционирования лазерного гравера составляет 0,01 мм (0,0004 дюйма.)

Разрешение печатного слоя 0,05-0,3 мм, что для такого устройства впечатляет. Он совместим с ОС Windows, Mac и Linux, а также с форматами файлов STL, OBJ, DAE, AMF, BMP, JPG, JPEG, PNG и GCODE.

Это один из самых дешевых лазерных резаков и граверов, но он оснащен превосходной лазерной головкой и имеет эффективный отвод тепла с помощью двух охлаждающих вентиляторов.

Некоторые особенности 3D-принтера и лазерного гравера BIBO:

  • 3D-принтер и гравировальный станок
  • Работает в ОС Windows, Mac и Linux
  • 21.34 на 19,92 на 17,09 дюймов
  • Гравирует несколько материалов
  • Два вентилятора охлаждения

Проверить цену на Amazon Сразу добавить в корзину на Amazon

Лучший станок для лазерной резки и гравировки до 1000 долларов

4. Ten-HIGH 3020, 40 Вт, версия

Ten-HIGH 3020 — это усовершенствованная версия предыдущего покрытого гравера Ten-High. Это дает вам гораздо больше рабочего пространства, поэтому, если вам нужно работать в большем масштабе, вы можете. С помощью этого гравера вы можете обрабатывать поверхность размером 12 на 8 дюймов.

Ten-HIGH 3020 — чрезвычайно точный гравер с точностью до 0,01 мм. Кроме того, на максимальной скорости Ten-HIGH 3020 может гравировать до 600 мм в секунду.

Чтобы предотвратить накопление паров, выделяемых при гравировке пластика и других материалов, в Ten-HIGH 3020 встроены двойные вытяжные вентиляторы. Он также подключается к вашей компьютерной системе Windows через интерфейс USB.

Как и в случае с другим выпуском Ten-HIGH, Ten-HIGH 3020 совместим с CorelDraw (не входит в комплект), но может использоваться только на компьютере под управлением Windows.

Некоторые особенности Ten-HIGH 3020, которые следует учитывать, включают:

  • Двойные вытяжные вентиляторы
  • Размер гравировки 12 на 8 дюймов
  • Совместимость с Windows
  • Работает с CorelDraw
  • Чрезвычайно точный на 0,01 мм
  • Скорость гравировки до 600 мм в секунду

Проверить цену на Amazon Сразу добавить в корзину на Amazon


5. Гравировальный станок TEN-HIGH CO2

Предыдущие лазерные резаки Bobs разработаны почти специально для резки дерева.Если вы не ищете резак по дереву и хотите что-то, способное гравировать ассортимент других материалов, гравировальный станок TEN-HIGH CO2 — один из вариантов.

Он работает с широким спектром материалов, включая дерево, кожу, стекло, ткань, бамбук, бумагу и практически все, кроме металла.

Приобретая гравировальную машину TEN-HIGH CO2, вы получаете специально разработанное программное обеспечение под названием LaserDraw. Он также совместим с CorelDraw, хотя CorelDraw не входит в состав продукта.

Программное обеспечение TEN-HIGH CO2 Engrave Machine совместимо со всеми операционными системами Windows, но не будет работать с компьютерами macOS.

Гравировальный станок TEN-HIGH CO2 подключается к компьютеру через интерфейс USB. Он не беспроводной, поэтому вам понадобится соседняя система.

Некоторые из функций гравировальной машины TEN-HIGH CO2, которые следует учитывать, включают:

  • Может гравировать широкий спектр материалов, включая кожу, дерево, бамбук, бумагу, стекло и множество других вариантов
  • Общий вес 115 фунтов
  • Размеры изделия 34.5 дюймов на 25,7 дюймов на 20,5 дюймов
  • Площадь гравировки 400 мм на 300 мм
  • Совместимость с CorelDraw (не входит в комплект)
  • Работает в Windows 7, 8 и 10
  • USB-соединение

Проверить цену на Amazon Сразу добавить в корзину на Amazon


6. Лазерный гравировальный станок Orion Motor Tech 50 Вт

VEVOR Laser Engraver 50W CO2 Laser Cutter — это станок для лазерной резки и гравировки по более высокой цене, но высокая производительность полностью оправдывает это.Хотя он не подходит для резки и гравировки металлов, этот станок идеально подходит для обработки дерева, текстиля, промышленного архитектурного моделирования, специальной рекламы, пластика, резиновых штампов, обрамления картин и т. Д.

Он питается от 50 Вт и имеет рабочую область 20 на 12 дюймов (304 мм x 508 мм) с максимальной скоростью гравировки 15,7 дюйма в секунду и скоростью резки 23,6 дюйма в секунду. Этот лазерный гравировальный станок имеет герметичную лазерную трубку со сроком службы до 2000-4000 часов и лазерную головку мощностью 50 Вт.

Лазерный гравер

VEVOR может отводить тепло и горючие газы с помощью вентиляционной трубки, вентилятора и сопла, а также системы водяного охлаждения. Таким образом, он убережет ваш продукт от выгорания во время гравировки. Его разрешение до 4500 dpi.

На этом компьютере поддерживаются форматы, работающие в CorelDraw, Photoshop и AutoCAD. Он совместим с Windows и MacOS, если вы используете программное обеспечение LightBurn, которое не входит в комплект.Vevor имеет размеры 40,15 x 25,5 x 24,8 дюйма и вес 165 фунтов.

Интуитивно понятная панель управления с ЖК-дисплеем позволяет легко настраивать лазер. Vevor 50W немного сильнее, чем тот, который мы упоминали ранее, и он удовлетворит все потребности вашей компании в резке и гравировке.

Вот особенности, которые вы хотели бы видеть в эффективном лазерном резаке и гравере:

  • Работает в Windows и MacOS (с программным обеспечением LightBurn)
  • 40.15 дюймов на 25,5 дюймов на 24,8 дюйма
  • Режет и гравирует несколько материалов
  • Весит 165 фунтов
  • Имеет систему водяного охлаждения

Проверить цену на Amazon Сразу добавить в корзину на Amazon


7. Лазерный гравировальный станок Orion Motor Tech 50W

Если вы не особо любите большие и громоздкие лазерные гравировальные станки или у вас просто нет для них места в мастерской, тогда вам лучше всего подойдет настольный лазерный резак и гравер мощностью 30 Вт.

Этот маленький лазерный резак и гравер весит менее 50 фунтов и работает через ваш смартфон с встроенным программным обеспечением Smart Trace. Программа может читать файлы в форматах JPG, PNG, SVG и DXF. Вы можете работать с Adobe Illustrator, Autocad, Inkscape, CorelDraw, Silhouette Studio или даже с Microsoft Word или Powerpoint, чтобы получить дизайн, необходимый для гравировки и резки.

Beamo имеет расстояние между слоями 0,05 мм, как некоторые более громоздкие лазерные граверы. Но что вас удивит, так это разрешение 1000 dpi.Во время работы вентилятор предотвращает выход дыма и дыма, поэтому вы в безопасности.

Модель формирует, режет и гравирует дерево, акрил, ткань, кожу, картон, нержавеющую сталь, цемент, анодированный металл, стекло и многое другое. Гибридный лазерный модуль (приобретается отдельно) позволяет резать даже металл. Рабочая область размером 11,81 на 7,68 дюйма (300 мм x 210 мм) не подходит для больших проектов, но ее вполне достаточно, если ваши продукты имеют меньшие размеры.

Некоторые из настольных лазерных резаков и граверов beamo 30 Вт включают:

  • Работает через смартфоны
  • 24 дюйма на 20 дюймов на 10 дюймов
  • Режет и гравирует несколько материалов
  • весит 49 фунтов
  • Имеет систему водяного охлаждения

Проверить цену на Amazon Сразу добавить в корзину на Amazon

Лучший станок для лазерной резки и гравировки до 3000 долларов

8.Orion Motor Tech 80W CO2 лазерный гравер-резак

Глядя на станок для лазерной гравировки на углекислом газе Orion Motor Tech 80W, можно подумать, что перед вами комбинированный набор инструментов и генератор. Красно-черный дизайн действительно придает ему такой вид. Однако это мощный гравировальный станок, который может работать с несколькими материалами.

Помимо того, на чем могут работать другие гравировальные станки, лазерный гравировальный станок мощностью 80 Вт также может гравировать плитку, мрамор, майлар, керамику, а также ранее упомянутые материалы, такие как пластик, винил, резина, кожа и другие неметаллические материалы. материалы, кроме металла с покрытием.

Одним из основных преимуществ лазерного гравировального станка Orion Motor Tech 80W является его большая рабочая зона. Фактически, до этого момента у него была самая большая доступная рабочая область — 20 на 28 дюймов. Скорость гравировки до 500 мм в секунду, скорость резки до 80 мм в секунду.

Как и другие бренды, лазерный гравировальный станок Orion Motor Tech 80W совместим с различным программным обеспечением, включая LightBurn, Adobe Illustrator, AutoCAD и CorelDRAW. Он поставляется с родным программным обеспечением RDWorks / Corellaser для использования с ПК.Однако вы также можете загружать файлы напрямую с USB-накопителя или жесткого диска.

При работе с материалами, которые выделяют токсины и пары при гравировке, вам потребуется постоянное движение воздуха. В лазерный гравировальный станок Orion Motor Tech 80W встроен воздушный компрессор, который направляет непрерывный поток воздуха для удаления всего тепла и горючих газов. Это дополнительная функция безопасности, которая чрезвычайно полезна, чтобы уберечь вас от опасных паров.

Лазерный гравировальный станок Orion Motor Tech 80W разработан для промышленного использования или, по крайней мере, для безопасного размещения.Это связано с тем, что устройство весит 330 фунтов, поэтому его нельзя бросить на компьютерный стол.

Некоторые из функций, которые вы найдете в лазерном гравировальном станке Orion Motor Tech 80 Вт, включают:

  • Работает в Windows и MacOS (с программным обеспечением LightBurn)
  • 40,15 на 25,5 на 24,8 дюйма
  • Режет и гравирует несколько материалов
  • весит 330 фунтов
  • Имеет воздушный компрессор для отвода тепла и газов

Проверить цену на Amazon Сразу добавить в корзину на Amazon

Лучший станок для лазерной резки и гравировки до 4000 долларов

9.Лазерный 3D-принтер Glowforge Plus

Если вам нужен лазерный резак и гравер, которые будут отлично смотреться в вашем домашнем офисе или на рабочем месте и не будут иметь промышленного ощущения, как почти все другие варианты в этом списке, лазерный принтер Glowforge Plus 3D идеально подходит для ты. На самом деле он выглядит как негабаритный широкоформатный принтер.

Прелесть лазерного принтера Glowforge Plus 3D заключается в том, что он не только гравер, но и принтер с технической точки зрения.

Хотя он не использует дизайн пластиковой формы, как другие 3D-принтеры, лазерный дизайн позволяет вырезать полный 3D-объект.Таким образом, вы можете не только выгравировать объект, но и полностью построить его с нуля.

3D лазерный принтер Glowforge Plus работает с большинством компьютерных операционных систем, включая не только Windows и macOS, но также iOS и Android. Вы даже можете управлять принтером / лазерным гравером с помощью прилагаемого приложения Glowforge

.
Некоторые из функций 3D лазерного принтера Glowforge Plus, которые следует учитывать, включают:
  • Функция 3D-печати, позволяющая изготавливать продукт с нуля
  • Подходит как для дома, так и в стильном домашнем офисе
  • Откажитесь от индустриального стиля
  • Прямая трансляция с камеры позволяет наблюдать за гравировкой или печатью в реальном времени
  • 115 фунтов
  • Производственные размеры 46 на 26 на 18 дюймов

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучший станок для лазерной резки и гравировки до 5000 долларов

10.Гравировальный станок с модернизированной версией TEN-HIGH CO2

Гравировальный станок с модернизированной версией TEN-HIGH CO2 — это лазерный гравировальный станок с мощностью 60 Вт. Он может разрезать акрил, фанеру, ПВХ, кожу, стекло, плотную плиту, твердую древесину, двухцветную пластину, силикагель, бычий рог, войлок, смолу и другие неметаллические материалы.

Он имеет площадь гравировки 400 x 600 мм (15,7 x 23,6 дюйма), скорость гравировки до 30 мм в секунду и скорость резки до 500 мм в секунду.Этот очень тяжелый и предназначен для промышленных целей, а не для рабочего стола.

Гравировальный станок при точности позиционирования 0,15 мм. Визуальная панель управления чрезвычайно проста в использовании. Промышленная прецизионная лазерная головка для обработки металлических форм может разрезать пробку и аналогичные материалы толщиной до 6 мм.

Он поддерживает все форматы CorelDraw и поддерживает форматы файлов bmp, dib, jpg, jpeg, png, gif, wmf, emf, pcx, tif. Эта модель оснащена превосходной лазерной головкой и имеет эффективное рассеивание тепла и дыма с помощью мощного осевого вентилятора и водяного охлаждения.

Кроме того, он поставляется с электрической автоматической системой подъема, а огнезащитная система продувки предназначена для предотвращения возгорания во время работы машины. Он поставляется с родным программным обеспечением, картой фокусного расстояния, выхлопной трубой, шнуром питания, кабелем USB и ключом, клейкой лентой, зажимами, концевым выключателем, воздушным насосом и водяным насосом.

TEN-HIGH как несколько отличительных черт:

  • Работает через смартфоны
  • 53,15 на 29,13 на 43,31 дюйма
  • Режет и гравирует несколько материалов
  • Весит 286 фунтов
  • Имеет систему водяного охлаждения

Проверить цену на Amazon Сразу добавить в корзину на Amazon

Лучший станок для лазерной резки и гравировки до 8000 долларов

11.SFX 180W Reci W8 CO2 лазерный гравер-резак

SFX 180W Reci W8 CO2 Laser Engraver Cutter Machine — это мощный гравировальный станок, который использует преимущества пневматической гравировки. Он также работает с такими программами, как CorelDraw и AutoCAD, и поддерживает форматы файлов bmp, hpgl (plt.), Jpeg, dxf, ai, dst, dwg и las.

На станке SFX еще нельзя гравировать на металле. Тем не менее, вы можете гравировать практически любой другой материал, включая бамбук, оргстекло, хрусталь, дерево, стекло, АБС, акрил и другие.

Его скорость гравировки составляет до 60000 мм в минуту, а скорость резки — 5000 мм в минуту. Точность позиционирования составляет 0,01 мм, что означает, что он может вырезать крошечные детали на ваших материалах. Воздушный насос и вытяжной вентилятор обеспечивают отвод тепла при работе машины.

The180W Reci W8 будет подключаться к вашей компьютерной системе с помощью проводного кабеля USB 2.0. Эта модель тяжелая. Нет другого способа сказать это. Он весит 946 фунтов, поэтому вам потребуется специально отведенное для него место.

Некоторые особенности SFX 180W Reci W8 CO2 включают:

  • Возможна гравировка практически на любом материале (кроме металла)
  • Работает в Windows и MacOS (с программным обеспечением LightBurn)
  • 61 на 61 на 50 дюймов
  • Весит 946 фунтов
  • Имеет воздушный насос и вытяжной вентилятор

Проверить цену на Amazon Сразу добавить в корзину на Amazon


12. Dremel LC40-01 Высокоскоростной лазерный резак

Высокоскоростной лазерный резак Dremel LC40-01 — самый дорогой в списке, но он выполняет свою работу правильно.Этот лазерный резак режет или гравирует дерево, стекло, бумагу, кожу, акрил, картон, ткань, резину и т. Д.

Он может непрерывно работать со всеми вашими проектами и оснащен 5 датчиками безопасности, которые обеспечивают правильную работу всех компонентов. Кроме того, продукт оснащен системой удаления дыма и фильтрации на 350 единиц, которая удаляет пары и частицы, которые потенциально могут нанести вам вред в процессе резки или гравировки.

Плюс, этот аппарат имеет чрезвычайно удобное программное обеспечение.Площадь гравировки на лазерном резаке Dremel составляет 18,4 x 12 дюймов (467 мм x 304,8 мм). Область резки немного больше, чем на предыдущих граверах, и составляет 20 x 12 дюймов (508 мм x 304,8 мм). Кроме того, максимальная высота гравировки составляет 1,25 дюйма или 32 мм, а максимальная высота реза составляет дюйма для дерева и акрила (6 мм).

Он имеет размеры 38,98 x 26,38 x 14,96 дюйма и весит всего 90 фунтов, что намного меньше, чем у предыдущих моделей.

Некоторые из функций Dremel LC40-01 включают:

  • Возможна гравировка практически на любом материале (кроме металла)
  • Работает с собственным ПО
  • 39 на 26 на 15 дюймов
  • весит 946 фунтов
  • Имеет систему удаления дыма и фильтрации

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Заключение

Нет предела доступным лазерным резакам и гравировальным станкам.Вы можете выбрать вариант начального уровня менее чем за 200 долларов, если вас интересует базовая гравировка на коже и виниловых наклейках, или вы можете подняться в мир дерева и металла.

Реально в списке нет ни одного правильного или неправильного гравировального станка. Вам может понадобиться что-то с серьезной режущей способностью, в то время как другим может понадобиться что-то в качестве хобби-устройства или для поддержки своего будущего магазина Etsy.

Мы решили отдать предпочтение лазерному граверу-граверу Orion Motor Tech 80W на углекислом газе от нашего редактора.Нас очень впечатлило общее качество гравировки на дереве. Тот факт, что он изменил глубину гравировки, был исключительным, особенно для такой цены. Возможно, на это не так уж много внимания, но есть причина, по которой это получатель Amazon’s Choice.

Мы любим гравировальный станок по дереву, но какой вам больше всего нравится? Если бы вам нужно было что-то выбрать, что бы вы выбрали, или есть ли на рынке другой лазерный резак и гравировальный станок, который вы бы выбрали вместо этого?

Дайте нам знать в комментариях! Мы хотели бы услышать от вас.

Фото: Unsplash

Shootout: волоконный лазер против вертикального фрезерования в 3D глубокой гравировке

Система глубокой гравировки Fonons Canyon 3D дешевле, она обеспечивает глубокую гравировку почти в 2 раза быстрее, не требует расходных материалов и не требует обслуживания на 100%. Отсутствие опасностей на рабочем месте или окружающей среды благодаря превосходному качеству изготовления по сравнению с вертикальными фрезерными станками.

Shootout: волоконный лазер против вертикального фрезерования в 3D глубокой гравировке

Автор | Fonon Laser Systems

Бывший чемпион: фрезерование

Фрезерование — это процесс обработки с использованием вращающихся фрез для удаления материала, традиция, восходящая к 1800-м годам.

Фрезерование — это процесс резания, в котором используется фреза для удаления материала с поверхности заготовки путем выполнения множества отдельных разрезов.Режущее действие классифицируется как деформация сдвига.

Претендент: волоконный лазер

Волоконный лазер — это технология нового поколения, использующая источник энергии высокой мощности для выполнения той же функции. Волоконные лазеры компактны и прочны, не выходят из строя и легко рассеивают тепловую энергию.

Ключевым фактором для волоконных лазеров является то, что волокно имеет большое отношение поверхности к объему, так что тепло может легко рассеиваться. (Источник: LaserFocusWorld)

Раунд 1: Сравнение цен на систему:
Линейка волоконных лазерных систем Fonon Canyon 3D для глубокой гравировки варьируется от начального уровня за 35 тысяч долларов до систем массового производства за 150 тысяч долларов.

Начальные цены на 5-осевые вертикальные фрезерные центры варьируются от 155 до 190 тысяч долларов.
(Источник: Haas).
Победитель: Fiber Laser

Раунд 2: Качество изготовления:
Вертикальные фрезерные станки с ЧПУ показывают видимые трохоидальные следы и значительную шероховатость. Система глубокой гравировки Canyon 3D, напротив, не показывает видимых следов на гладких вертикальных стенах утеса, не требующих постобработки. Нет прямого контакта между лазером и материалом, что снижает вероятность загрязнения или случайной маркировки.Волоконные лазеры также создают меньшую зону теплового воздействия, что снижает риск деформации или клеветы материала в месте гравировки. Глубокая лазерная гравировка — это более простой процесс, чем его механическая альтернатива, которая часто требует дополнительной обработки. (Источник: ThomasNet)
Победитель: Fiber Laser

Раунд 3: Скорость обработки:
Алюминиевая аппликация была глубоко выгравирована до минимальной глубины 0,01 дюйма, для чего требовались как логотип, так и ряды текста.Система глубокой гравировки Canyon 3D компании Fonon завершила операцию за 2 минуты 23 секунды.

Вертикально-фрезерный станок с ЧПУ завершил ту же операцию за 4 минуты 37 секунд.
Победитель: Fiber Laser

Раунд 4: Стоимость обслуживания:
Система глубокой гравировки Canyon 3D на 100% не требует обслуживания. Вертикальные фрезерные станки с ЧПУ требуют тщательного технического обслуживания. (Источник: Карнеги-Меллон)
Победитель: Fiber Laser

Раунд 5: Расходные материалы:
Система глубокой гравировки Canyon 3D не требует расходных материалов.

Для фрезерных станков с ЧПУ

требуются обширные и дорогостоящие расходные материалы, включая шпиндели, фрезы, фрезы, тяги, цанги, ремни, противозадирные составы и другие смазочные материалы, включая гидравлическое масло, смазку, консистентную смазку, охлаждающие жидкости и смазочно-охлаждающие жидкости.
Победитель: Fiber Laser

Раунд 6: Воздействие на окружающую среду:
Система глубокой гравировки Canyon 3D не представляет опасности для здоровья как на рабочем месте, так и для окружающей среды.Пары улавливаются вытяжкой, а металлический мусор улавливается вакуумным столом.

Механические фрезерные станки подвержены ряду экологических проблем. Отработанные смазочно-охлаждающие жидкости и металлическая стружка являются двумя основными источниками, которые считаются опасными отходами. Рабочие на станках постоянно подвергаются воздействию СОЖ из-за дерматита и респираторных заболеваний, которые являются наиболее частыми проблемами со здоровьем.
(Источник: Королевский технологический институт)
Победитель: волоконный лазер

Раунд 7: Надежность:
Система глубокой гравировки Canyon 3D имеет показатель MTBF более 50 000 часов, предназначенный для работы в условиях постоянной высокой вибрации, ударов и запыленности.

Вертикальные фрезерные станки с ЧПУ

подвержены как тяжелым, так и мягким авариям. Тяжелые аварии происходят таким образом, что они вредны для станка, инструментов или обрабатываемых деталей, иногда приводя к изгибу или поломке режущих инструментов, зажимов для принадлежностей, тисков, приспособлений или к повреждению самого станка из-за изгиба направляющих рельсов, поломки закручивать винты или вызывать растрескивание или деформацию компонентов конструкции под действием напряжения. Мягкий удар может не повредить станок или инструменты, но может повредить обрабатываемую деталь, поэтому ее необходимо утилизировать.(Источник: Википедия)
Победитель: Fiber Laser

Раунд 8: окупаемость инвестиций (ROI):
Система глубокой гравировки Canyon 3D компании Fonon стоит дешевле, гравирует почти в 2 раза быстрее, не требует расходных материалов и на 100% не требует обслуживания. Отсутствие опасностей на рабочем месте или окружающей среды благодаря превосходному качеству изготовления по сравнению с вертикальными фрезерными станками.

Победитель нокаутом: Fiber Laser

Волоконный лазер для глубокой гравировки — это уже само по себе искусство.Система глубокой гравировки Canyon 3D компании Fonon включает в себя запатентованную IP-технологию лазерной обработки, устанавливающую отраслевой стандарт качества изготовления и скорости обработки. Нет другой лазерной системы, которая производит трехмерные изображения глубокой гравировки, которые по качеству могут сравниться с качеством системы глубокой гравировки Fonon 3D Canyon.

Образец: Глубокое травление и мелкие детали с использованием системы Canyon.

Содержание и мнения в этой статье принадлежат автору и не обязательно отражают точку зрения ManufacturingTomorrow

Комментарии (0)

У этой записи нет комментариев.Будьте первым, кто оставит комментарий ниже.


Опубликовать комментарий

Вы должны войти в систему, прежде чем сможете оставлять комментарии. Авторизуйтесь сейчас.

Рекомендуемый продукт

Crean Smart Factory Optimization — АНАЛИЗ ОПТИМИЗАЦИИ МОЩНОСТИ

Мы моделируем и анализируем вашу текущую производственную деятельность, используя общесистемный подход.Это поможет вам раскрыть свои истинные возможности и даст вам полную видимость, понимание и контроль. Наша программа будет специально адаптирована к вашим потребностям. Мы анализируем ваши цели и важнейшие движущие силы, изучаем вашу организацию, определяем ваши болевые точки и выявляем новые финансовые возможности. Наша методология уходит своими корнями в LEAN, Six Sigma и Theory of Constraints, но дополняется внутренними методами, специально разработанными для производственных сред High Mix. Мы оптимизируем ваши ресурсы, чтобы обеспечить максимальную производительность.Наш анализ также будет учитывать планирование будущего роста.

ЧПУ для гравировки алюминиевых деталей с 3D-печатными приспособлениями

Итак, для начала: что такое гравировка с ЧПУ? Проще говоря, гравировка с ЧПУ — это процесс гравировки рисунка на твердой поверхности с помощью вращающегося инструмента на фрезерном станке.

На детали можно выгравировать художественный проект, изображение, паспортную табличку или серийный номер.Гравировка с ЧПУ, без сомнения, является очень полезным и практичным применением станков с ЧПУ.

Позволяет многократно производить большое количество продукции быстрее и проще, чем традиционные методы.

Гравировка нестандартных алюминиевых деталей с помощью приспособления для 3D-печати

Гравировка алюминия с ЧПУ

Для гравировки с ЧПУ используется широкий спектр материалов. Однако одним из самых популярных является алюминий. Почему?

Обладает исключительным отношением прочности к массе, высокой коррозионной стойкостью и хорошей обрабатываемостью.Использование алюминия с ЧПУ значительно выросло. Это наиболее популярный материал в производственном секторе.

Изготовленный на заказ алюминиевый компонент

Гравировальный станок

Для гравировки алюминиевых деталей с ЧПУ не нужно использовать дорогие гравировальные станки с ЧПУ или маркировочное оборудование. Необходимо рассмотреть множество нестандартных решений. Чтобы гравировать небольшую партию алюминиевых деталей, вместо того, чтобы отдавать работу на аутсорсинг, мы решили использовать 3D-принтер ZMorph VX Multitool.

Небольшая партия алюминиевых деталей, готовых к гравировке

Благодаря системе сменных головок в ZMorph VX вы можете превратить станок с 3D-принтера в гравировальный станок с ЧПУ всего за несколько простых шагов.

Переход с 3D-печати на фрезерование с ЧПУ на ZMorph VX

3D-печатные приспособления


Гравировка, как и все операции с ЧПУ, требует жесткой фиксации материала. Чтобы гарантировать, что материал будет удерживаться во время гравировки, вы можете выбирать между различными типами решений для обрабатываемых деталей. Назовем лишь некоторые из них: Т-образные пазы, тиски с ключом или приспособления.

С ZMorph VX вы можете пойти дальше и напечатать на 3D-принтере уникальные приспособления, адаптированные для различных деталей и компонентов. В данном случае прибор был разработан в Fusion, а затем напечатан на 3D-принтере ZMoph VX с PLA.

Крепление, напечатанное на 3D-принтере

Крепление имеет специальные Т-образные пазы, поэтому его можно легко установить на рабочий стол с ЧПУ и использовать для других прогонов.

Монтажный рабочий стол с ЧПУ с креплением, напечатанным на 3D-принтере.

Вмещает до 9 деталей. Это делает их прочными и очень простыми в использовании. Специальные бороздки сбоку облегчают снятие детали.

Удаление деталей из приспособления

Гравировка с ЧПУ


После установки приспособления на рабочий стол с ЧПУ самое время выполнить гравировку с помощью CNC PRO Toolhead.На выполнение всех 9 частей уходит около 4 минут.

ЧПУ для гравировки алюминиевых деталей

Весь процесс легко настроить и запустить повторно. Удаление деталей из приспособлений занимает мгновение благодаря легко снимаемому рабочему столу с ЧПУ и пазам в приспособлении.

Гравировка алюминиевых деталей с ЧПУ

Результаты и экономия

Двумя решающими составляющими затрат являются стоимость станка и приспособления. По сравнению с традиционными методами, вы должны учитывать такие факторы, как оборудование, материалы и другие косвенные затраты.

Каждая кнопка, выгравированная на ZMorph VX, стоит всего 10 центов, при аутсорсинге 1,50 доллара.

Устройство, напечатанное на 3D-принтере, стоит менее 50 центов. Дополнительная экономия, которую следует учитывать, — это когда вы принимаете во внимание затраты на складские запасы и логистику. Требуется меньше транспортировки, так как несколько деталей выгравированы на месте.

Сравнение деталей до и после гравировки с ЧПУ

Для 100 деталей процент брака был ниже 2% . Гравированные знаки хорошо видны и точны.После гравировки детали готовы к использованию.

Готовые кнопки

Маркировка небольшой партии алюминиевых деталей часто обходится дорого, поскольку требует больших усилий. Использование индивидуальных решений, таких как многофункциональные 3D-принтеры, может сэкономить вам много времени, места и денег.

Добавить комментарий

Ваш адрес email не будет опубликован.
