технология, самодельные грануляторы (шнековый, с плоской матрицей)

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Содержание статьи

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

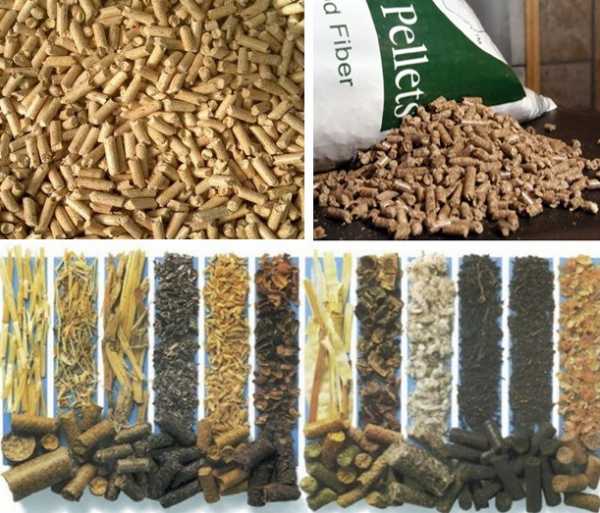

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

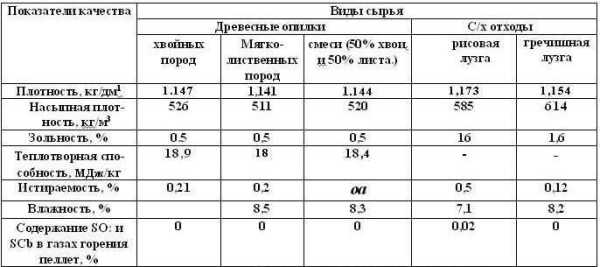

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

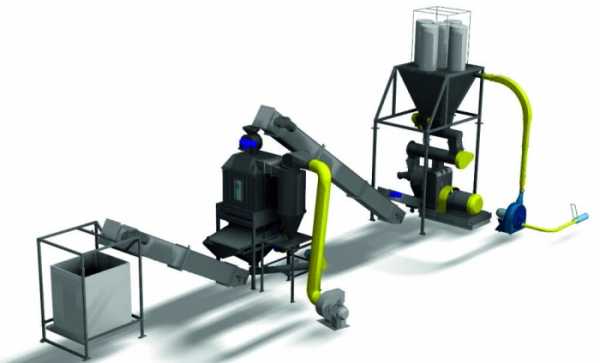

Оборудование, которое необходимо для производства пеллет из опилок или щепы

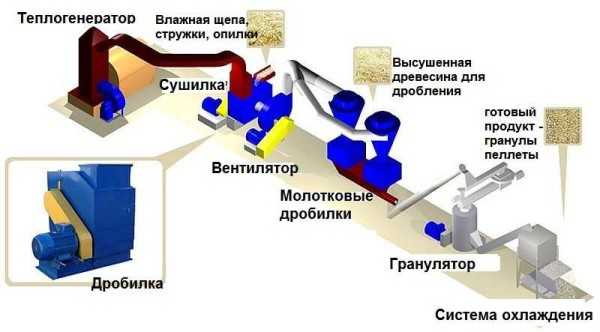

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см3. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.

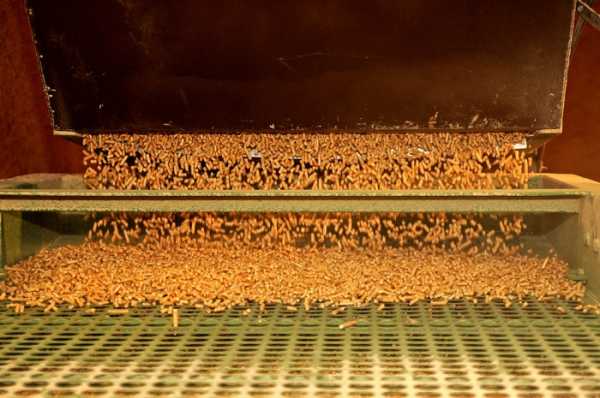

  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

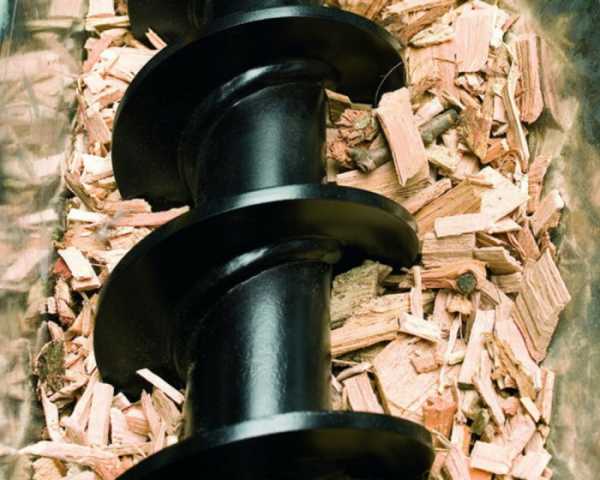

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

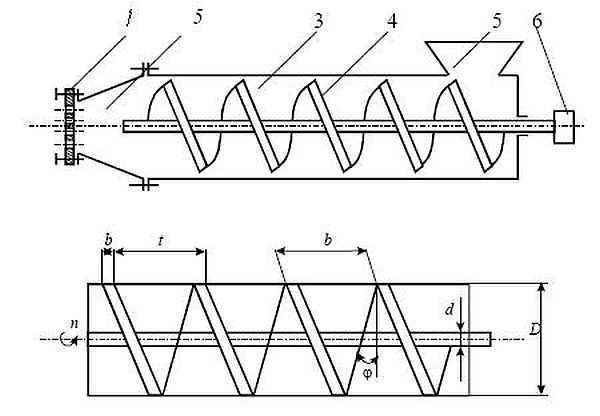

    Принципиальная схема шнекового экструдера (гранулятора)

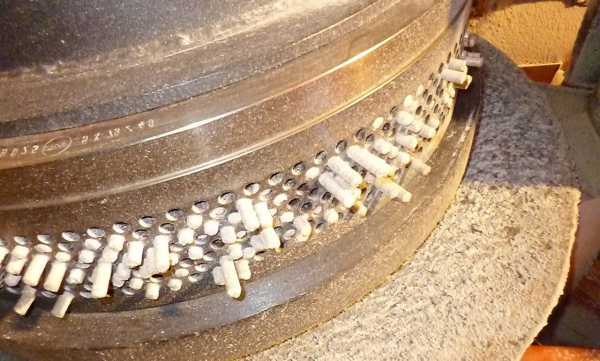

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

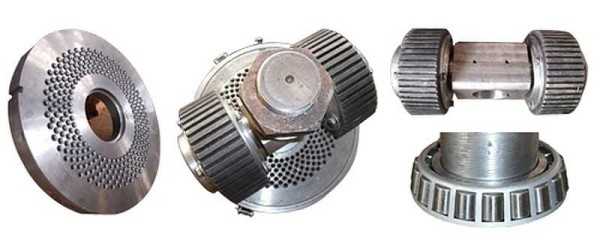

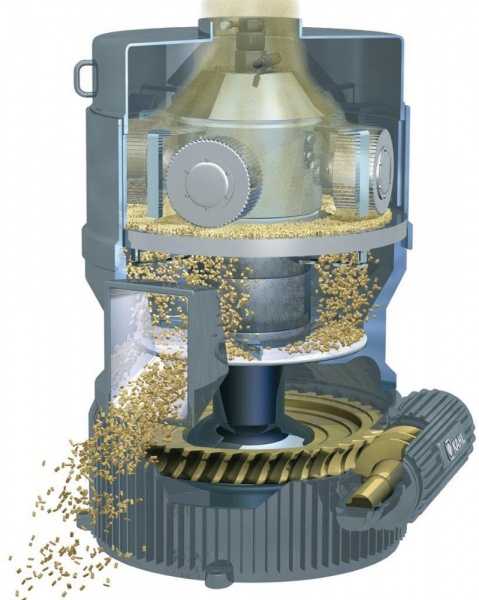

    Устройство основного узла гранулятора с плоской матрицей

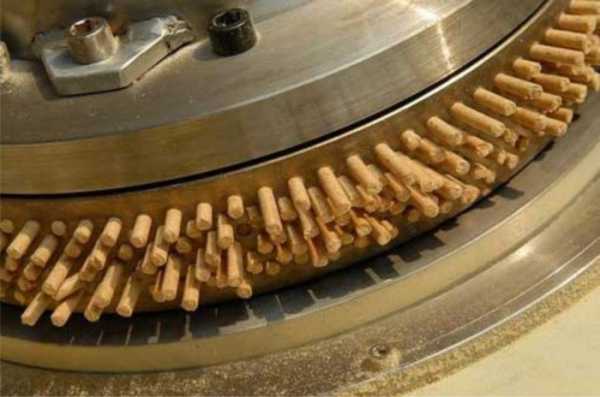

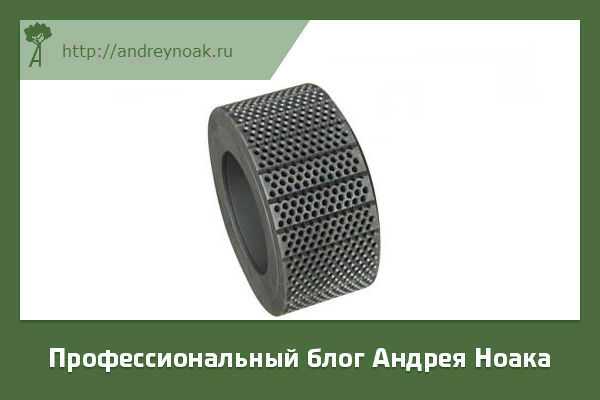

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

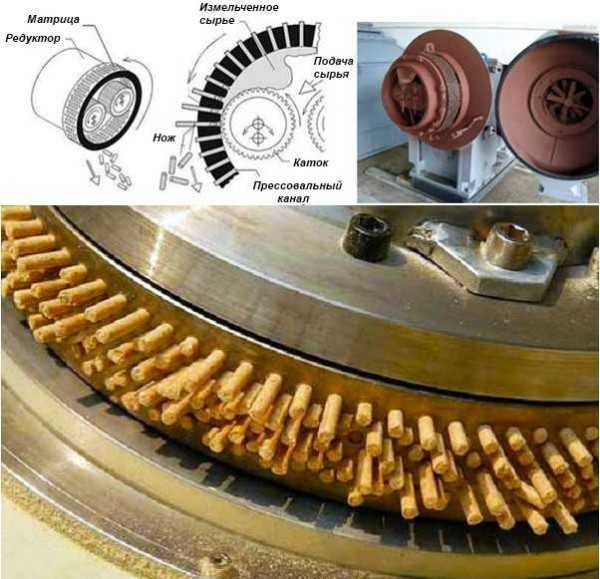

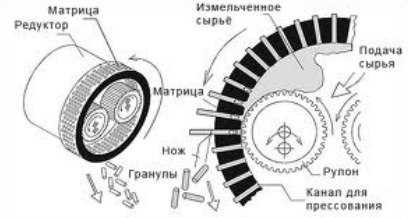

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

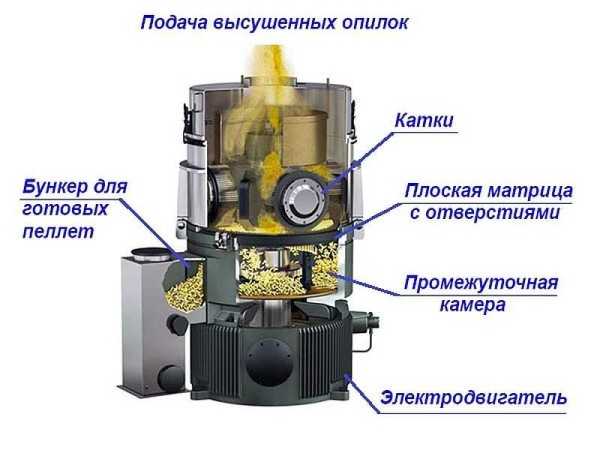

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

stroychik.ru

Пеллеты своими руками дома: гранулятор, пресс, чертежи

После работы некоторые предприятия используют опилки для протапливания печей. Такая практика привычна для безотходного и экологически чистого производства. Пеллеты позволяют не тратиться на топливо и дают столько же тепла, сколько и обычные щепки.

В чем заключается технологический процесс изготовления пеллет

В деревообрабатывающей промышленности после работы остаётся много древесного мусора, который долгое время бесполезно утилизировался. Сейчас технологии позволяют даже обычные опилки пускать в производства. Производство пеллет имеет простой принцип – отходы древесины спрессовывают в виде пакетов или гранул. Но перед этим происходит дробление материала в специальной дробилке.

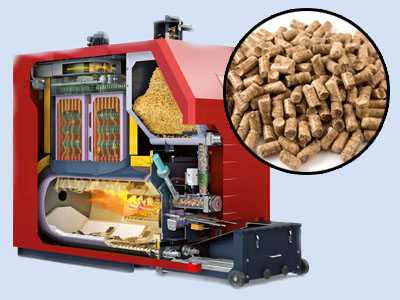

Для топливных пеллет теперь есть специальные печи, которые очищаются всего раз в месяц, а дымоходы с выхлопами не несут вреда экологии.

Само прессование опилок занимает малое количество времени, но производство пеллет в домашних условиях – процесс долгий и сложный.

Производство пеллет в личном хозяйстве

Обычные опилки или сушеные растения неудобно разжигать в печи, и прогорают они далеко не все. Но сейчас экономные хозяева часто интересуются, как сделать пеллеты из опилок в домашних условиях. Теперь применяются древесные отходы по назначению, и началось использование их в качестве топлива и обогрева домов.

Изготовление пеллет в домашних условиях возможно благодаря трем составляющим: дробилке, сушилке и гранулятору.

Что необходимо для самостоятельного изготовления гранулятора

Гранулятор – основная часть в домашнем производстве древесных гранул. Он формирует опилки в определенную форму. Для приготовления шнекового гранулятора понадобится:

  • матрица из толстой пластины
  • шнековый вал
  • корпус или гильза
  • мотор с редуктором

Для гранулятора с плоской матрицей: плоская матрица с отверстиями, корпус или гильза, электродвигатель, катки, промежуточная камера.

Изготовление гранулятора

Станок для производства пеллет своими руками представляет сложный механизм, который без определенных знаний и умений в инженерии будет трудно изготовить.

  1. Первое, что понадобится для начала работы – это точные чертежи всей конструкции.
  2. Второе – вырезание деталей.
  3. Третье – сваривание и точное соединение деталей.

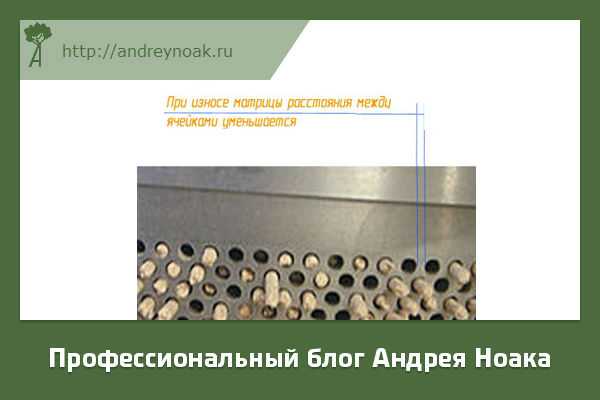

Для того, чтобы изготовить первый важный узел – матрицу, нужно вырезать металлический круг размером 20мм, высверлить отверстия матрицы для формирования пеллет и закрепить механизмы между собой. Просверленные дыры должны быть конической формы.

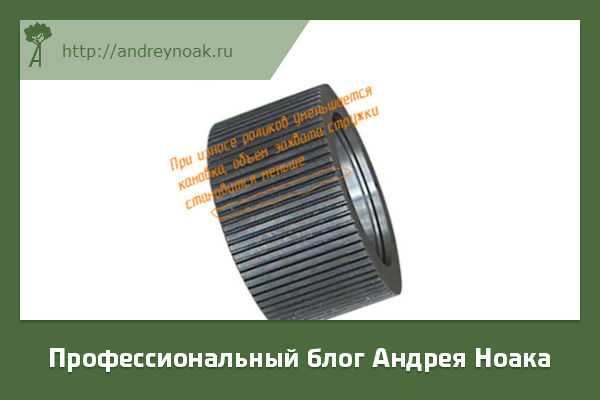

Далее, в проушники корпуса фиксируются мощные катки с отверстием. Размер катков зависит от работающей зоны матрицы. После закрепления катков в проушнике в корпусе (трубе) устанавливается редуктор с частотой вращения 80-100 об/мин. В редукторе дно должно быть с отверстиями для выхода пеллет.

В съемную часть гранулятора фиксируют матрицу с катками, закрепленными стопорными винтами. Из металлического прокатного профиля изготавливается станина с электропроводом, связанным с редуктором гранулятора. Для пеллетного электропривода достаточно мощности 15 кВт.

Пресс для пеллет первоначально прогревают и только потом приводят в действие. Если после «холостого» запуска механизм начал исправно работать, то можно засыпать заранее приготовленное сырье (дроблённое и высушенное).

Сушилка для опилок

Даже низкая влажность опилок в грануляторе может застопорить все производство или вывести механизм из строя. Для качественного просушивания дробленного материала понадобится сушилка. Её производство в домашних условиях намного проще гранулятора: две бочки последовательно сваривают друг с другом, устанавливают на стан, чтобы любое резкое движение внутри бочек не смогло сбить конструкцию. Далее сушилку настраивают с уклоном в сторону. Внутри бочек закрепляют и сваривают перемешивающий механизм (лопасти). Далее с одной из сторон бочек устанавливают тепловую пушку. Лопасти приходят в действие за счет воздуха, подаваемого через редуктор.

Важно. Дробилка работает по обычному принципу: три десятка пил закрепляются на циркулярном станке и приводятся в действие благодаря мощному двигателю. После дробления не всегда первичный результат идеален, поэтому крупные опилки повторно засыпают (или насыпают на пилы) в дробилку и только потом отправляют в сушилку и на пресс.

От крупного материала толка будет мало – гранулы будут рассыпаться и могут засорить матрицу гранулятора. Если в домашнем производстве есть циркулярная пила, то на её стан можно добавить несколько пил для большей производительности. Но для этого понадобится вокруг пилы создать изолятор из коробок или пакетов, чтобы опилки было проще собрать.

Приготовить пеллеты своими руками сложно, но при тщательном подходе это вполне реально. Готовой продукции не нужно проходить дополнительной обработки и можно сразу пускать на отопление помещений.

stop-othod.ru

Гранулятор для производства пеллет — технология и назначение

Для топки дровяных и твердотопливных котлов, а также каминов в последнее время очень популярными становятся не только дрова, но и прессованные гранулы. Топливо из отходов деревообрабатывающей промышленности называют пеллеты. В сравнении со сжиганием дров, которое приносит вред природе, применение пеллет частично решает проблему утилизации опилок, щепы, коры, и вместе с тем дает возможность создать высокоэффективное и экологически чистое топливо. Для производства пеллет применяют различное оборудование. В этой статье мы поговорим о грануляторах.

Производство пеллет

Пеллеты создают из опилок, щепок, коры деревьев, а также из прочих остатков сельскохозяйственной отрасли – жмыха, лузги, соломы. Чтобы получились гранулы, сырье необходимо заблаговременно измельчить до размера частиц 3-5 см, просушить в сушилках, чтобы уровень влажности составлял 15%. Далее полученную массу загружают в дробилку мелкого дробления. Получившуюся массу с калибром фракции до 2 мм помещают в пресс, где происходит прессование. Из пресса выходят гранулы с уровнем влажности до 12%, габариты гранул зависят от конструкции оборудования. Гранулы складывают в мешки, запаковывают и применяют для розжига и топки печей и котлов.

Для того, чтобы самостоятельно изготовить пеллеты понадобится следующее оборудование:

  • дробилки или измельчитель древесины. Если сырьем являются опилки или лузга, то измельчитель не понадобится. В то время как для применения обрезков пиломатериалов, веток, коры, некондиционных досок измельчение представляет собой обязательный этап
  • сушка для сырья барабанная или аэродинамическая. Сушилка может быть изготовлена собственноручно из стальной бочки
  • дробилка мелкого измельчения, осуществляющая дробление крупного сырья до состояния опилок
  • пресс для пеллет или гранулятор, которые имеют плоскую или цилиндрическую матрицу. Вследствие использования гранулятора отпадает необходимость мелкого измельчения сырья, потому что в нем реализуется одновременное перемалывание и прессование гранул.

Самым подходящим вариантом для собственноручного изготовления пеллет является применение гранулятора с матрицей плоского типа. Такое устройство легко сделать самостоятельно, не покупая дорогих деталей. Измельчитель и дробилка в таком варианте не нужны, а применение сушильной камеры зависит от уровня влажности сырья.

Гранулятор пеллет своими руками

Гранулятор для производства пеллет представляет собой емкость с вмонтированной внутри плоской или цилиндрической матрицей. Матрица цилиндрической формы – это перфорированный барабан с вращающимися внутри него катками. Уплотненное сырье при помощи катков выдавливается в прессовальные каналы – отверстия в барабане, и по окончанию прессования гранул и вывода их с внешней стороны отрезается при помощи ножей.

Устройство, имеющее плоскую матрицу, функционирует по аналогичному принципу, но матрица в нем – это перфорированный диск, жестко закрепленный на вал. Во время вращения матрицы катки точно также прессуют сырье и выдавливают его в отверстия в диске. Форма прессовальных каналов — сужающийся к выходу конус. Таким образом, гранулы уплотняются максимально. Сечение отверстий чаще всего составляется до 8-10 мм.

Для создания установки по прессованию пеллет можно воспользоваться готовой матрицей и катками – они продаются как запасные детали для грануляторов комбикорма. Но можно сделать их и самостоятельно из металлических листов, толщина которых не менее 20 мм, а также подходящих шестерен, закрепленных на валу.

Приводом для такого устройства является электрический мотор, мощность которого более 15 кВт, и редуктор. Частота вращения матрицы колеблется от 60 до 100 оборотов в минуту. Вал, на который крепится плоская матрица, бывает ориентирован в вертикальном, или горизонтальном направлении. Кроме этого нужно приобрести резервуар для загрузки сырья и выгрузки конечного продукта.

Технология создания гранулятора включает такие этапы:

  • создание матрицы. Как мы уже говорили, для создания матрицы понадобится диск толщиной свыше 20 мм. Если взять металл меньшей толщины, то матрица быстро испортится. Сечение матрицы выбирается на усмотрение мастера, оно влияет на производительность. К примеру, при сечении 50 мм и моторе 25-30 кВт можно получить 300-350 кг пеллет каждый час. Для меньшего количества конечного продукта вполне подойдет матрица сечением 25-30 см. В центре диска нужно просверлить отверстие по диаметру вала редуктора и создать паз для жесткой посадки. Отверстия для прессования и вывода гранул создаются в форме конуса
  • шестерни или ролики для катков нужно подобрать таким образом, чтоб их ширина была равна рабочей зоне матрицы. Шестерни надеваются на вал, закрепленный под углом 900 к оси выходного вала редуктора при помощи муфты
  • после создания матрицы и с учетом ее габаритов варится цилиндрический корпус гранулятора. Его можно создать из трубы или листа металла. Корпус имеет два отсека: в верхний помещают сырье, которое в результате прохождения системы роликов и матрицы становится готовыми гранулами и попадают в нижний отсек корпуса. Из этого отсека гранулы по лотку высыпаются в подготовленный резервуар. Нужно обеспечить матрице свободное вращение внутри верхнего отсека корпуса, однако зазор должен быть минимальным. В нижнем отсеке корпуса создается отверстие для выхода готовых пеллет, к нему нужно приварить лоток из трубы или металлического листа
  • выходной вал редуктора крепится в нижнем отсеке корпуса гранулятора при помощи муфты и подшипников
  • чтобы было удобнее чистить и обслуживать верхний и нижний отсек корпуса, их стоит сделать разъемными с соединением на болты посредством приваренных ушек
  • гранулятор нужно поставить на раму, которую можно создать из уголка или швеллера. После этого можно крепить электрический мотор и подсоединять выходной вал к редуктору
  • все металлические составляющие вашего гранулятора стоит окрасить краской по металлу. Когда краска высохнет можно подключать полученный аппарат к электросети и выполнять пробный запуск.

Мини гранулятор для пеллет с матрицей плоского типа поможет решить проблему отопления частного дома, площадь которого составляет до 150 м кв.

Характеристики различных моделей пресс грануляторов

Модель пресс гранулятора Древесина мягких пород Древесина твердых пород Лузга подсол-нечника Торф, лигнин Солома Трава – комбикорм Макулатура, картон
Установленная мощность, кВт

Производительность по готовым гранулам, т/ч

Энергозатраты на производство одной тонны гранул, кВтч/т
2016-2HD 55

0.7-1.0

45-55

 55

0.7-0.9

55-60

 90

1,5

25-35

 55

1.3

30-40

 –

–

–

 –

–

–

 –

–

–
3020-2 90

1.0-1.5

45-55

 90

1.0-1.2

55-60

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–
3020-4 –

–

–

 –

–

–

 132

2.5

25-35

 90 (132)

2.0 (3.0)

30-40

 132

1.5

25-35

 110

1.5-2.0

45

 –

–

–
7722-2,5oil 160

1.5-2.0

45-55

 160

1.5-1.8

55-60

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–
7722-4 oil –

–

–

 –

–

–

 –

–

–

 160

3.5

30-40

 160

2.0

50

 –

–

–

 –

–

–
7730-4 oil 200

2.0-3.5

45-55

 200

2.0-3.0

55-60

 200

4.0

25-35

 –

–

–

 –

–

–

 –

–

–

 –

–

–
7730-6 –

–

–

 –

–

–

 –

–

–

 200

4,5

30-40

 200

3.0-3.5

50

 200

3.0

45

 –

–

–
7730-6 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 200

2.5-3.0

60-70
7930-4 250 (315)

3.5-5.0

45-55

 250 (315)

3.5-4.5

55-60

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–
7930-6 –

–

–

 –

–

–

 250

6.5

25-35

 250

6,0

30-40

 –

–

–

 –

–

–

 –

–

–
7930-8 –

–

–

 –

–

–

 –

–

–

 –

–

–

 250

4.0-5.0

50

 250

5.0

45

 250

3.5-4.0

60-70
7932-5 315 (350)

4.5-5.5

45-55

 315 (350)

4.5-5.0

55-60

 –

–

–

 315

7,0

30-40

 –

–

–

 –

–

–

 –

–

–
7932-7 –

–

–

 –

–

–

 315

8

25-35

 –

–

–

 –

–

–

 –

–

–

 –

–

–
7932-9 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 315 (350)

6.0-7.0

45

 –

–

–
7932-12 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 –

–

–

 315

4.0-5.0

60-70

wood-prom.ru

Гранулятор для пеллет своими руками чертежи. Домашнее производство пеллет

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

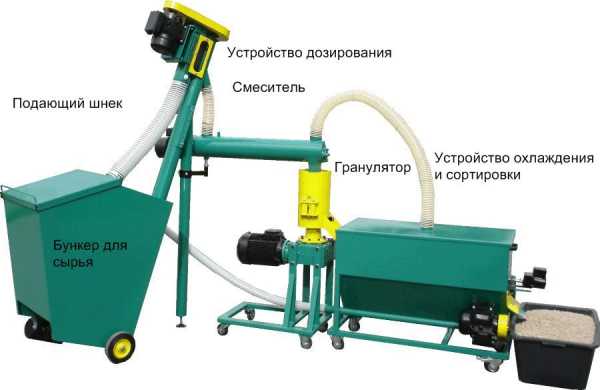

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

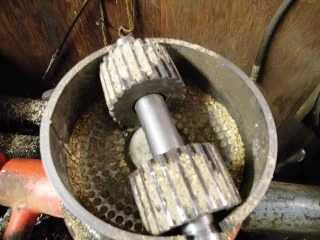

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет м

sparkttk.ru

Пеллеты своими руками — изготовление в домашних условиях, оборудование для производства: гранулятор и сушилка

В России используются отходы хвойных деревьев для изготовления гранул. Этот вид топлива является достойной заменой традиционному топливу: дрова, уголь, солярка. Кому уступает паллет, так это природному газу, подаваемому по трубопроводу. Газ, конечно, обходится дешевле, но если брать во внимание новое подключение к газу, то гранулы и здесь идут на опережение.

Размер паллет зависит от сырья, производителя, но в среднем его габариты 0,6×0,5 см. Американские гранулы по Госту идут с размером 3,81х0,6 см, Новосибирск умудрился сделать гранулы с диаметром в 1 см.

Внешний вид имеет цилиндрическую форму прессованных отходов от древесного хозяйства. Их используют как топливо. За границей, например, гранулированные частицы используют на автоматизированной котельне. Лидерами по их использованию считаются Швеция, Австрия, Дания.

Пеллеты используются как топливо в печи, камине, твердотопливных котлах. Автоматические котлы также могут использовать такой вид отопления, причём загружать повторно не чаще одно раза в неделю.

Различные виды биомассы идут на изготовление паллет. Главное, чтобы они имели энергетическую ценность и давали возможность их измельчать с последующим прессованием. Наиболее активно используются древесные отходы, далее по рейтингу подсолнечник солома, шелуха. И на последнем месте стоят изделия от торфа и куриного помёта.

Сырьё обрабатывают в первичной дробилке и сушат, затем попадает во вторичное измельчение и обработку паром. Далее, содержимое отправляется в гранулятор, откуда в горячем состоянии выходят гранулы и охлаждаются. Заключительной частью является расфасовка готовой продукции по мешкам.

Производство:

  1. Первичное дробление подготовленного сырья.
  2. Предварительная сушка.
  3. Вторичное измельчение.
  4. Насыщение основы паром.
  5. Прессование пеллет.
  6. Охлаждение.
  7. Расфасовывание конечного продукта.

Выбор сырья

В производстве пеллет используется различное сырьё, начиная от деловой древесины и их отходов: щепка, опилки, кора. Готовый продукт может быть различный по цвету. Это объясняется используемым сырьём и температурой гранулирования.

Цвет «капучино», например, получится от лесозаготовочных отходов. Так как кора содержит в себе песок, который определяет цвет и в свою очередь ведёт к снижению качества полученного топлива. В процессе производства его, конечно, можно перегреть, тогда цвет будет более тёмный.

Если используется сырьё для переработки окон, мебели, тогда здесь цвет может быть бело-жёлтый. На первый взгляд, внешний вид подкупает своей чистотой, но стоит задуматься о примесях, которые там могут быть от искусственных материалов, ДСП.

Экологическая составляющая может быть занижена. Иногда, на колосниках, при сгорании таких гранул, остаётся красная окалина, что может говорить о химических примесях, но это косвенная гипотеза.

Опилки хвойных пород наиболее востребованные, так имеют высокое содержание смол, лигнина. Благодаря этим свойствам, паллеты быстро гранулируются и отлично держат форму в готовом исполнении.

Самыми лучшими по качеству получается продукция от лиственных отходов, но для её изготовления нужно высококлассное оборудование.

Иногда, сырьё содержит посторонние предметы, металлические детали. В этом случае, добавляется ещё один этап – просеивание перед сушкой.

Как сделать?

Самодельный станок

Оборудование для производства своими руками:

  1. Измельчитель или дробилка древесины, веток, коры. Допустим, вы решили в качестве сырья использовать лузгу или опилки, то этот пункт исключается.
  2. Сушилка. Это может быть металлическая бочка, сделанная самостоятельно или сушилка ленточного и барабанного типа.
  3. Дробилка для вторичного измельчения.
  4. Гранулятор или пресс. При использовании гранулятора, отпадает этап с вторичным измельчением, он это сделает всё сам.

Инструкция:

  1. Гранулятор

    Для изготовления потребуется толстый диск толщиной 2 см, диаметром 30 см. Если вы хотите получать больше продукции, например 300 кг гранул в один час, нужно взять диаметр 50 см.

  2. По центру диска делаем отверстие, оно должно быть равно диаметру вала редуктора. Для жёсткой посадки изготавливаем паз. Далее, сверлим окружности в виде конуса по всему диску для прессования и выхода готовой продукции.
  3. Выбираем ролики или шестерни, которые бы равнялись всей поверхности матрицы. Надеваем подготовленные шестерни на вал и закрепляем относительно оси на 90 градусов муфтой.
  4. Берём трубу по размеру диска или готовим цилиндр, для него подойдёт также листовой металл, и свариваем корпус. Он будет иметь две части. Одна для загрузки сырья, вторая – для готовых гранул, предварительно пройдя через шестерни и матрицу, будут высыпаться в сосуд. Поэтому, делаем дырку с приваренным лотком для их прохождения наружу во второй части. Лоток готовим из подручных материалов (листового металла или трубы).
  5. Крепление выходного вала редуктора ведём в нижней части корпуса, прибегая к помощи подшипников и муфты.
  6. Для удобства чистки конструкции все детали делаем съёмными. Соединение производим болтами с приваренными ушками. Производим сборку матрицы и шестерни в подготовленный корпус.
  7. Из уголков свариваем раму и жёстко закрепляем гранулятор. Производим крепление электродвигателя с последующим подсоединением его выходного вала к редуктору.
  8. Внешнюю сторону всего механизма обрабатываем антикоррозийным составом, затем покрываем краской, желательно, по металлу. Включаем агрегат в розетку и делаем пробное испытание.

Полученная конструкция способна отопить помещение с площадью в 150 кв. м. Твёрдотопливные котлы, камины, печи, отлично могут пользоваться полученным продуктом.

Самостоятельное производство пеллет

Процесс производства пеллет

Потребители гранул, которые воспользовались этим продуктом, оценили его плюсы. И многих зацепила идея сделать это самостоятельно. На рынках сбыта можно приобрести мобильный гранулятор, который измельчает и прессует сырьё. Есть вариант изготовить агрегат самостоятельно.

Но ведь процедура исполнения не сводится только в изготовлении гранул. Надо пройти ещё несколько предварительных этапов, а именно: первичное измельчение сырья, сушка, насыщение его паром, охлаждение.

Для производства паллет потребуется ещё сырьё с определёнными характеристиками (размер элементов, влажность). Поэтому, нужно подумать о постоянных поставках и договориться с производителями. Подумать, где будет производиться сушка и охлаждение.

Если есть такая возможность, почему бы и нет. Ведь тогда у вас всегда будет собственное топливо, которое можно использовать для котлов, печи, камина. Оно является достойной заменой традиционным видам топлива.

Пошаговое руководство (дробление/сушка/водоподготовка/прессование и т. д.):

  1. Подготовленное сырьё отправляем в дробилку для первичного дробления, чтобы получилось изделие одного габарита (25x25x2 мм). Это ускорит второй этап работы (сушка).
  2. Просушиваем полученное изделие до 10% влажности. Здесь можем использовать барабанную или ленточную установку. Смотря, что мы взяли за сырьё (опилки или щепки).
  3. Теперь переходим к вторичному дроблению. Отправляем высушенную массу в специализированную дробилку
  4. Далее, насыщаем полученное сырьё паром. Чтобы увеличить склеивание материала во время прессования.
  5. Процесс прессования происходит на прессе, где в матрице используются плоские или цилиндрические отверстия. Конечный продукт выходит с габаритами 3,81×0,6 см.
  6. При последней обработке идёт сильное нагревание гранул (до 90 градусов). Поэтому их необходимо охладить и просушить.
  7. Последним этапом является расфасовка паллет. Ими наполняют мешки, где вес одного, примерно будет до 20 кг.

Советы

  1. Матрицу, желательно приобрести на рынке, как отдельную запасную часть.
  2. Оптимальным вариантом выбора диаметра диска является 25 см, двигатель – 15 кВт.
  3. В диске отверстия хорошо делать конусообразной формы.
  4. Выбирайте ширину роликов, равную рабочей поверхности матрицы.
  5. Во время сборки, вам необходимо будет одевать на вал шестерни. Для этого? закрепите их при помощи муфты, чтобы находились на 90 градусов от редукторного вала.
  6. Корпус гранулятора можно сделать из цельного листа стали или металлической трубы.
  7. Следите за тем, чтобы сохранить минимальный размер между корпусом и матрицей.
  8. Корпус на раму должен входить жёстко.
  9. Обработайте металлические элементы антикоррозийным составом и сделайте покраску готового изделия.

househill.ru

Устройство гранулятора пеллет: от матриц до роликов

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня я расскажу вам про устройство гранулятора пеллет.

Введение

С гранулятором я познакомился в далеком 2010 году, когда на нашем огромном производстве запускали новый цех по производству пеллет. В то время я работал технологом на этом участке и мне приходилось достаточно много времени проводить в цеху пока отлаживалась технология изготовления пеллет.

Настройка пресса занимала первое в отлаживании технологии. Первое время практически каждую неделю у нас не шел пеллет и цех простаивал по три – четыре дня пока мы настроим гранулятор. Так как мы запускали уже не первый цех по деревообработке, то понимали – это нормально когда пуско наладка оборудования проходит именно в таком режиме.

За время настроек пресса мы его изучили от и до, кроме этого пришлось даже его несколько раз полностью разбирать. А пресс у нас был от фирмы “Amandus Kahl” с плоской матрицей. Как я уже говорил такие пресса с плоскими матрицами используются для жестких материалов, а это более твердые породы древесины, резиновые покрышки и многое другое. Но кроме этого их преимущество состоит и в том, что на них можно перерабатывать и мягкое сырье, к примеру различные корма, солому и многое другое.

Информация данная в данной статье взята с моей новой книги – «ТИПИЧНЫЕ ОШИБКИ ПРОИЗВОДИТЕЛЕЙ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА ПЕЛЛЕТ», нет не думайте что я там «засаживаю» производителей, я там даю ценнейшую информацию как подбирать оборудование и разговаривать с производителем линий для того чтобы потом избежать типичных ошибок. Более подробно в разделе «МОИ КНИГИ».

Кроме этой информации я также могу предоставить помощь при выборе оборудования, проектировании предприятия, помочь с поиском линии, оказать информационные услуги по модернизации производства. Более подробно в разделе «УСЛУГИ»

Устройство гранулятора с плоской матрицей

Итак гранулятор с плоской матрицей состоит из:

  • Пуансона;
  • Роликов;
  • Матрицы;
  • Разравнивающих лопаток;
  • Регулирующего, подъем пуансона с роликами, устройства;
  • Червяка;
  • Системы шкивов передающих крутящий момент от двигателя к червяку;
  • Двигатель, у нас на прессе с производительностью 1,5 – 2 тонны в час, мощность была 250 кВт.

Пуансон и ролики

Про пуансон можно сказать только то, что количество катков на нем может колебаться от двух до пяти. На каждый материал ставятся свои ролики и их число. К примеру у нас на прессе стояло пять роликов, когда приехал немец, то сказал что пять роликов это для гранулирования травы, а для древесины нужно ставить четыре ролика, но они должны быть больше в диаметре.

Дело в том что когда становится больше диаметр ролика, то плавнее происходит вдавливание материала в матрицу, таким образом не разрушается будущий пеллет и образуется меньше отсева. Когда же увеличивается количество роликов, увеличивается производительность пресса.

Думаю все понятно, чем больше диаметр ролика – тем лучше качество прессуемого материала, чем больше количество роликов – тем больше производительность пресса.

Катки бывают двух видов для травы и для дерева, покупая б/у оборудование часто можно встретить такие ситуации когда вместо роликов и пуансона по дереву, продается оборудование для гранулирования травы.

При износе катков гранулятора, каемки становятся меньше и захват сырья на матрицу становится меньше. На фото ролики для травы…


Каток по дереву. Древесина набивается в отверстия и потом не дает ему сильно давить на матрицу, при уменьшении контакта между ними, увеличивается ресурс обоих…

При работе пуансон и ролики выходят из строя, на пуансоне это износ, изгибы валов для посадки катков. Ролики же изнашиваются в местах соприкосновения с матрицей, на них появляется выработка, могут подгарать и подклинивать. Еще одним слабым местом являются подшипники роликов, они клинят или подгорают.

За нормой расхода матрицы, катков и подшипников нужно следить, как, я рассказал в вышеупомянутой книге. Кроме этого дал практические рекомендации для увеличения ресурса работы всего инструмента.

Матрица

Не только от пуансона и катков зависит производительность оборудования, огромное влияние на качество гранул и скорость прессования оказывает и матрица. И первый ее параметр это толщина.

На самом деле по логике вещей толщина должна зависеть от перерабатываемого материала. Если матрица слишком толстая, то производительность оборудования будет снижена, а затраты энергии на производство одной тонны гранул будут возрастать, так как готовые пеллет нужно будет проталкивать через отверстие.

Кроме этого слишком большая толщина будет поджигать пеллет, делая его темнее и менее конкурентоспособным. А еще на толстой матрице чаще забиваются отверстия.

На слишком тонком инструменте вы не получите качественных гранул, так как она не пропресуется до нужной плотности и прочности.

Вообще задача производителя вам рекомендовать какие то толщины для определенного материала, а задача деревообработчика это протестировать под себя, сделать все замеры и подобрать себе оптимальные варианты, как это сделать я написал в своей книге «Типичные ошибки производителей оборудования при производстве пеллет».

При работе этот инструмент также периодически выходит из строя. Признаками износа служат получаемые гранулы завышенного диаметра, к примеру гранулируете на матрице 8 мм, а получаете окатыши диаметром 9,5 – 10мм. Еще признаками считают тонкие стенки между ячейками, откалывание стенок, механические повреждения, неравномерное продавливание гранул, это когда заглядываете при гранулировании на матрицу, а там в одном месте идет выходят гранулы, а в другом просто идет отсев, конечно это еще может быть и неправильная настройка.

Что касается последнего пункта про неравномерный выход гранул, то одной из причин может быть неправильная выставка матрицы или ее болтание на корпусе. В таких случаях будет повышенное количество отсева, а пеллет не будет иметь достаточной прочности. Мы к примеру на производстве периодически протачивали посадочное отверстие под матрицу, как это сделать, я также рассказал в своей книге.

Для того чтобы увеличить ресурс работы матрицы, увеличить производительность, уменьшить количество отсева, необходимо периодически проводить обслуживание и зенковку. Зенкование матрицы производится примерно каждые 200 тонн пеллет.

Разравнивающие лопатки

Про них я упоминал в статье про пресс гранулятор, но сегодня также расскажу. Основной функцией как вы уже догадались по названию является разравнивание перед роликом древесной массы, чтобы масса была равномерно распределена по ширине ролика нагрузка на ролик была минимальна. За состоянием лопаток нужно периодически следить. Я знаю предприятия где лопаток вообще не стоит на грануляторе и они работают. На вопрос почему они так делают, они отвечают что все и так работает. Работать то работает, но вот износ происходит не равномерный, нагрузки неравномерные и соответственно ресурс работы оборудования снижается.

Направляющие щитки отвечающие за равномерное распределение прессуемого материала по поверхности матрицы должны выставляться согласно инструкциям… Тогда сырье распределяется равномерно по площади матрицы гранулятора…

Червячный механизм

Это сердце гранулятора, без которого ничего бы не прессовалось, он в процессе обслуживания никак не вскрывается. Необходимо чтобы в нем всегда имелось масло по нужному уровню. Сама марка масла заливается строго по регламенту от предприятия производителя.

Система шкивов и двигатель

Тут особо сказать нечего, нужно следить чтобы ремни были натянуты, шкивы хорошо закреплены и обязательно присутствовала защита на ременной передаче.

Что касаемо двигателя, то он должен быть настроен под максимальную нагрузку, дабы не сгореть. При забивании пресса и достижении максимальной нагрузки двигатель останавливается. Кроме этого на двигатель должна быть обязательно поставлена защита в виде автомата и теплового реле. Все это делается чтобы предупредить выход из строя, так как большие электродвигатели стоят много денег.

Видео устройства

Удачи и до новых встреч, с вами был Андрей Ноак!

andreynoak.ru

Как сделать пеллеты из опилок своими руками

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

Важно! При хорошем отопительном оборудовании и качественном топливе пеллетные котлы приходится обслуживать всего раз в месяц. Вся работа заключается в добавлении топлива в бункер и чистке поддона котла от скопившейся золы.

По качеству различают три типа пеллет:

  1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Внимание! Изготовить пеллеты из соломы намного проще, чем из опилок. Солому не нужно сушить, измельчают ее ножницами, а не дробилками, а, благодаря своей мягкости, солома намного легче продавливается сквозь отверстия гранулятора. Меньше оборудования, меньше мощности, затрачиваемой на грануляцию, – в итоге получаются более низкие затраты на производство пеллет.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

  1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.
  2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.
  3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.

Совет! Домашние грануляторы для опилок, как правило, не отличаются высокой мощностью, поэтому работают достаточно медленно. Чтобы не стоять все время возле бункера и не засыпать сырье, можно изготовить шнековый конвейер, по которому опилки будут двигаться к бункеру гранулятора с определенной скоростью.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Важно! В помещении, где хранятся пеллеты из опилок, необходимо строго соблюдать нормы пожарной безопасности, так как материал легко воспламеняется.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
