Гранулятор комбикорма своими руками: чертежи, видео

Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

Содержание

Вводная часть

На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины. Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток. Поэтому такую конструкцию рекомендовано использовать для:

  • Смешивания зеленого корма и целебных трав для кроликов;
  • Создания комбикорма для остальных любимцев.

Бытовой аппарат комбикорма

Данную конструкцию можно легко и быстро изготовить своими руками.

Особенности конструкции

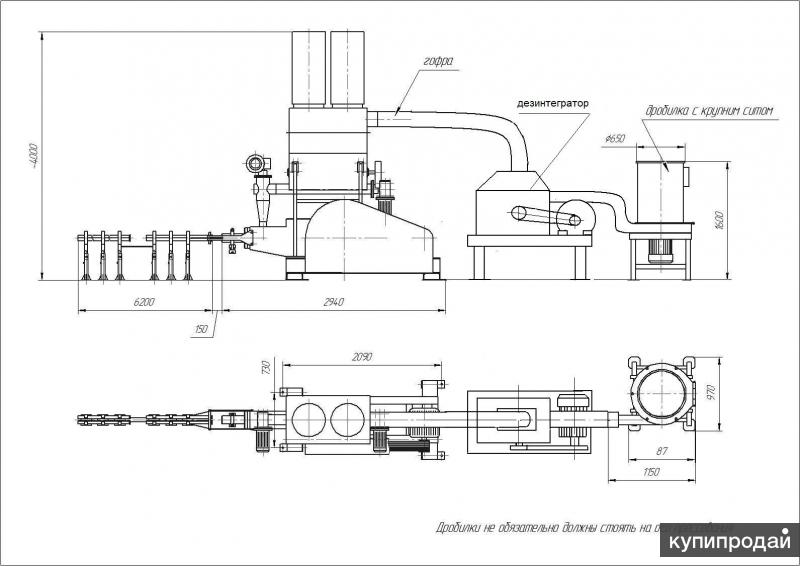

Чертежи в программе «Компас 3D»:

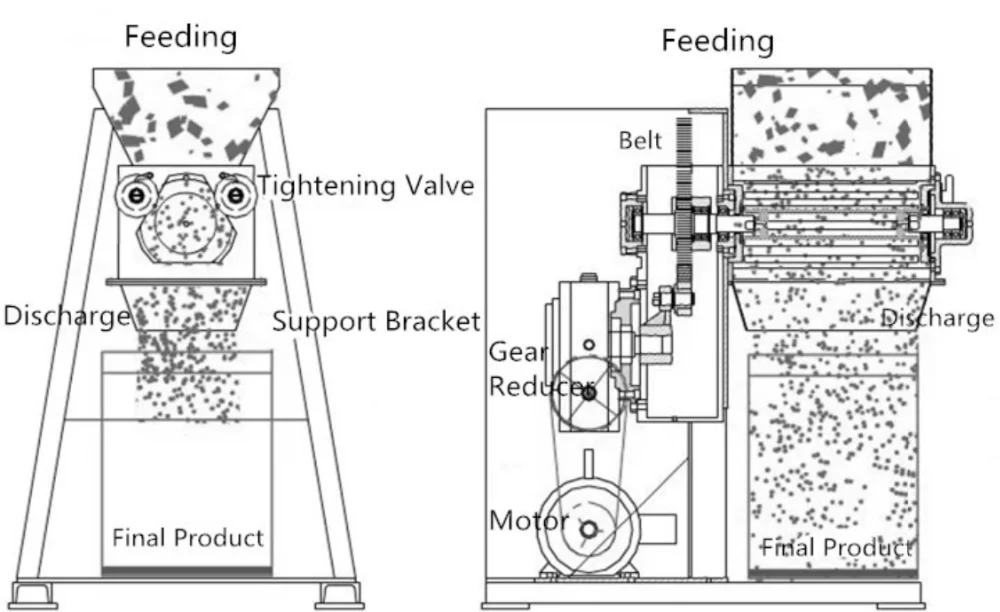

Бытовой гранулятор (схема):



Пошаговая инструкция

  • Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
  • Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
  • По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
  • Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
  • Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
  • Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
  • На матрицу рекомендуется тщательно закрепить каток.

Аппарат с самодельной матрицей

Используемые материалы

Для производства конструкции понадобится:

  • Мощный двигатель;
  • Вращательный вал;
  • Листы из жести;
  • Углы;
  • Крепежные болты;
  • Сварочный агрегат;
  • Линейка;
  • Штангенциркуль;
  • Болгарка;
  • Гаечные ключи;
  • Перфоратор;
  • Фломастер.



Матрица и ролики для катков

Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности. К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой. Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу. При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

Корпус из цилиндра

Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих. В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

Особенности сборки

  • При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
  • Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

Принцип функционирования

Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний. Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

Собственными руками из мясорубки

Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

[attention type=green]Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.[/attention]

Необходимые материалы

  • Верстак или ровная устойчивая поверхность;
  • Токарный станок;
  • Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
  • Мясорубка;
  • Сверло;
  • Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
  • Для матрицы потребуется болванка толщиной 3-7 см;
  • Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
  • Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

Пошаговая инструкция:

Создание чертежей

В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

Изготовление матрицы
Крышка

Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

Нож для пеллет
  • Разрешено применять несколько версий:
  • Нож не понадобится;
  • При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
  • В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.
Установка шкивов

Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

Натяжка ремня и необходимый расчет установки двигателя

Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

Пусконаладка и доработка механизма

Гранулированный корм своими руками

Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

  • Дробилка, предназначенная для твердого зерна;
  • Бензиновый триммер – мотокос;
  • Гранулятор;
  • Дробилка для соломы;
  • Шнековый маслопресс;

Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер. Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

[attention type=yellow]Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.[/attention]

Достоинства корма в гранулах

  • Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
  • Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
  • В таком корме должно содержаться большое количество клетчатки – свыше 18%;
  • Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
  • Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
  • При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
  • Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

[attention type=yellow]В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.[/attention]

Готовим своими руками

Способ №1:

  • 35% травяной муки или сена;
  • 25% овса или ячменя;
  • 20% макухи, производимой из подсолнечника;
  • 15% сухого гороха или молотой кукурузы;
  • 5% пшеничных отрубей.

Способ №2:

  • 30% ячменя;
  • 20% злаковой пшеницы;
  • 10% молотой кукурузы;
  • 10% макухи, производимой из подсолнечника;
  • 15% овса;
  • 15% сухого гороха.

Способ №3:

  • 19% овса;
  • 19% ячменя или молотой кукурузы;
  • 13% соевого шрота;
  • 5% рыбной или мясной муки;
  • 1% гидролизных дрожжей;
  • 0,5-1,0% морской соли;
  • 1% костной муки;
  • 15% пшеничных отрубей.

[attention type=red]Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.[/attention]

Шнековый гранулятор своими руками

Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:
  • Корпус из металла или удлиненная труба;
  • Прут из металла 1 Ø см;
  • Болванка из антикоррозионного металла.

Полезные видео для изготовления гранулятора данного вида:



видео, чертежи, шнековый, для кроликов, самодельный для травы

Гранулятор из мясорубки своими руками подходит для приготовления мягкого комбикорма. Аппарат обладает невысоким запасом прочности, но может облегчить работу фермера и не потребует лишних затрат.

Устройство и принцип действия гранулятора из мясорубки

Чтобы понять, как работает самодельный гранулятор, для начала нужно рассмотреть принцип действия и устройство заводского прибора. Он состоит из нескольких основных частей:

  • бункера, в который засыпают сырье — зерно и продукты с высоким содержанием белка;
  • подающего механизма, за счет которого смесь продвигается внутри гранулятора;
  • матрицы — диска с отверстиями для формирования пеллет;
  • ножа, отрезающего на выходе утрамбованные гранулы;
  • приемного бункера, в который высыпается готовый комбикорм.

При использовании гранулятора смесь сырья погружают в бункер, включают устройство, и будущий корм плотным потоком продвигается к матрице. После того как масса выходит из отверстий, нож автоматически обрезает ее. Небольшие продолговатые пеллеты падают в подставленную емкость.

Промышленные грануляторы способны обрабатывать, в том числе твердые корма и производят в среднем около 200 кг готовой смеси за час. Пользоваться ими очень удобно, но есть недостаток, стоят такие устройства дорого. При ограниченных финансах собрать гранулятор лучше своими руками, основой для него может послужить старая металлическая мясорубка механического типа. Возможности агрегата будут ограничены, и обрабатывать в нем получится только мягкие корма, но и такое устройство принесет большую пользу в хозяйстве.

В верхней части гранулятора из мясорубки можно прикрепить воронку для удобной загрузки сырья

Самодельный гранулятор состоит из нескольких частей:

  • металлического корпуса мясорубки, выполняющего роль приемного бункера;
  • шнека, подталкивающего кормовую смесь к выходному отверстию;
  • покупной или самодельной матрицы — стального диска с просверленными частыми отверстиями;
  • ножа для отсекания готовых гранул;
  • шкива с ременной передачей — при включении он передает вращение на шнек мясорубки;
  • двигателя 220 В, он необходим для приведения всей конструкции в работу;
  • наружной емкости для приема готовых пеллет.

Устройство самодельного гранулятора практически полностью повторяет схему заводского прибора. Разница заключается в габаритах — домашний агрегат из мясорубки намного меньше. Кроме того, сборка у самодельного устройства менее надежная, а двигатель не такой мощный. Именно по этой причине для трамбования твердых кормов мясорубка не подойдет.

Чертежи гранулятора

Чертежи и видео гранулятора из мясорубки своими руками показывают, что это очень простое устройство. С его изготовлением справятся даже начинающие. Использовать в качестве основы для агрегата мясорубку удобно именно потому, что она требует минимальной доработки. При создании гранулятора понадобится только удалить лишние части устройства и закрепить некоторые дополнительные элементы.

Достоинством мясорубки является наличие готового прочного шнекового механизма

Размеры самодельного гранулятора определяют в соответствии с габаритами мясорубки. Основное внимание нужно уделить матрице, она должна плотно и без люфта входить в корпус агрегата. При изготовлении устройства проверяют соответствие друг другу всех скрепляемых деталей. К шнеку должны надежно крепиться шкив с одной стороны и отрезной нож с другой.

Гранулятор своими руками получается компактным и подходит для установки на стол в подсобке

Какие инструменты и материалы потребуются

Для изготовления шнекового гранулятора из мясорубки понадобится подготовить:

  • верстак или станину, на которую будет установлен агрегат;
  • токарный станок для обработки металла;
  • болгарку;
  • сварочный аппарат;
  • металлическую механическую мясорубку — советскую или современную;
  • двигатель на 220 или 380 В;
  • нож для нарезания пеллет;
  • два шкива с размерами 1 к 2 — для монтажа на двигатель и на шнековый механизм;
  • ремень для соединения мотора с мясорубкой;
  • сверлильный станок;
  • металлическую болванку для изготовления матрицы.

Важно! Также потребуются крепежные элементы — болты и гайки, при помощи которых нож, диск с отверстиями, шнек и шкивы будут соединены друг с другом.

Как сделать гранулятор для комбикорма и травы из мясорубки своими руками

Алгоритм изготовления гранулятора из мясорубки от ЛПХ Кролик достаточно простой. При наличии определенных навыков в обращении с токарным станком, болгаркой и сваркой сделать агрегат можно быстро и без затруднений:

  1. На первом этапе необходимо разобрать мясорубку и избавить ее от лишних деталей. Ручка для вращения, крышка и решетка не понадобятся, их можно снять и отложить в сторону. Если у мясорубки есть ножки, в них при помощи сверлильного станка сразу же проделывают отверстия для крепления агрегата к верстаку.
    Нож-звездочка из мясорубки пригодится для монтажа снаружи выходного отверстия
  2. Внутренние ребра в корпусе мясорубки могут помешать установке матрицы, обычно их стачивают. Затем из железной болванки изготавливают новую крышку, которая будет удерживать перфорированный диск на выходном отверстии. Для закручивания на деталь наваривают проволоку толщиной 6 мм либо нарезают канавки при помощи болгарки.
    Если старое кольцо от мясорубки навинчивается на усовершенствованный агрегат, его можно оставить
  3. На токарном станке из металлической заготовки вытачивают матрицу, по размерам подходящую к горловине мясорубки. Толщина болванки должна быть не меньше 2 см. Отверстия для прессования высверливают на равном расстоянии друг от друга, с небольшим конусообразным сужением в нижней части изнутри.
    В центре болванки проделывают отверстие с пазом для закрепления матрицы на вращающемся шнеке
  4. Шнек от мясорубки необходимо усовершенствовать. С одной стороны в нем высверливают отверстие для винта, удерживающего нож для гранул, а с другой — паз для крепления вращающегося шкива. При сборке конструкции необходимо следить, чтобы и колесо с ременной передачей, и матрица прилегали к шнеку максимально плотно и точно. Между деталями не должно быть лишних зазоров, провоцирующих люфт.
    Шнек обрабатывают для крепления со шкивом и матрицей при помощи болгарки
  5. После того как все основные части гранулятора будут изготовлены, можно приступать к сборке агрегата. В корпус мясорубки вставляют шнек, прижимают к нему матрицу с отверстиями, а потом соединяют две детали при помощи винта с надетым на него ножом. Затем на выходное отверстие надевают крышку и плотно закручивают ее для закрепления всех элементов.
    Нож на винте необходимо зафиксировать гайкой, чтобы он не проскальзывал в процессе работы
  6. С противоположной стороны мясорубки на обточенный шнек с просверленным отверстием надевают шкив и тоже фиксируют при помощи винта. Фактически гранулятор своими руками на данном этапе можно считать готовым. Его остается установить на верстак, соединить ремнем шкив мясорубки со шкивом двигателя и произвести пробный запуск устройства в работу.
    Ремень для шкива берут без зубцов, чтобы при заедании он мог пробуксовывать

В первый раз гранулятор из мясорубки включают без нагрузки на холостом ходу. Необходимо проверить работоспособность конструкции и послушать, нет ли посторонних скрипов, треска или лишней вибрации. Если устройство функционирует ровно и с небольшим шумом, в верхнюю часть мясорубки засыпают пробную партию сырья и на практике оценивают качество гранулирования.

Рекомендации

Видео самодельного гранулятора для комбикорма из мясорубки рекомендуют обратить внимание на несколько моментов:

  1. Электромотор для устройства необязательно покупать, подойдет рабочий двигатель от старого пылесоса или стиральной машины. В бытовых условиях удобнее всего использовать элемент с напряжением 220 В, его можно подключить к любой розетке. При этом стоит учитывать, что мотор на 380 В обеспечит гранулятору большую мощность и производительность.
  2. При изготовлении матрицы размер отверстий определяют в соответствии с диаметром самой детали. Например, в диске шириной 20 мм оптимально просверлить дырки 3 мм. При диаметре 25 мм чаще проделывают отверстия 4 мм. Чем больше матрица, тем шире должна быть перфорация.

И отверстия для гранул, и паз для наконечника шнекового вала перед сборкой конструкции необходимо отшлифовать на токарном станке или вручную. Любые неровности в креплениях негативно отразятся на качестве и приведут к тому, что конструкция будет сильнее вибрировать. Грубые отверстия для комбикорма, в свою очередь, не позволяют добиться оптимальной плотности гранул.

Заключение

Гранулятор из мясорубки своими руками — достаточно простая в изготовлении конструкция. Для сборки агрегата понадобится воспользоваться токарным станком, болгаркой и сваркой, но в целом сложных профессиональных работ проводить не придется.

Как использовать дисковый гранулятор

Соавтор этой статьи:

Крис Козики
Эксперт по агломерации

Кэрри Карлсон
Технический писатель

В мире оборудования для перемешивания и агломерации дисковый гранулятор (иногда также называемый тарельчатым гранулятором) часто выбирают за его способность создавать очищенный продукт. Он широко используется для обработки всего: от химических порошков, летучей золы и почвенных добавок до минералов и руд, удобрений и многого другого.

Частично успех дисковых грануляторов заключается в том, что они позволяют операторам регулировать несколько переменных во время производства, чтобы точно настроить размер и качество продукта, будь то реакция на изменения в сырье или внесение корректировок в характеристики продукт выгружается с диска.

Такой высокий уровень гибкости привел к некоторой путанице в отношении того, как работают эти машины. Далее следует объяснение того, как использовать дисковый гранулятор.

Конструкция дискового гранулятора

Механическая конструкция дискового гранулятора

На изображении выше показана механическая конструкция дискового гранулятора. Устройство состоит из вращающегося диска, расположенного на неподвижном стальном основании. Распылительная система установлена ​​над дисковым гранулятором для распределения связующего и жидких добавок. Плуги или скребки помогают направлять самоклассифицирующиеся потоки гранул при вращении диска.

Приподнятая рама вокруг вращающегося диска служит разгрузочным желобом. Более подробный обзор конструкции и компонентов дискового гранулятора можно найти в нашей статье 9.0025 Устройство гранулятора .

Основы дискового гранулятора

Дисковые грануляторы представляют собой устройство для выращивания в барабане или агломерации с перемешиванием, что означает, что они используют жидкое связующее и движение для формирования и измельчения агломератов. Дисковый гранулятор можно использовать отдельно или в сочетании со смесителем, чаще всего со штифтовым смесителем.

Материал непрерывно подается на диск/лоток, где он захватывается вращением. Распылительная система, установленная поверх диска, имеет несколько подвижных распылительных форсунок (количество которых определяется на этапе проектирования), которые распыляют связующее вещество на материал, делая его липким.

Эта липкость и постоянное прохождение материала через поток сырья при вращении диска приводит к тому, что частицы собираются вместе. По мере того, как агрегированные частицы продолжают вращаться вокруг диска, они захватывают дополнительные слои в модели роста, известной как коалесценция. При этом гранулы становятся более плотными и мелкими, так как промежутки, или промежутки между собравшимися частицами, заполняются более мелкими частицами, а промежутки между ними – еще более мелкими частицами и т.д.

Когда перед дисковым гранулятором стоит смеситель, действие такое же, но вместо этого в гранулятор подаются «зародышевые гранулы» или исходные ядра, на которые добавляются дополнительные слои мелочи.

Из-за центробежной силы, действующей на диск, гранулы самоклассифицируются на потоки в зависимости от их размера; маленькие гранулы семян попадают на правую сторону диска и по мере роста продвигаются влево, откуда они в конечном итоге выбрасываются, когда достигают желаемого размера (см. диаграмму ниже).



Как управлять дисковым гранулятором

Работа дискового гранулятора сравнивается с сочетанием науки и искусства. В процессе производства операторы могут использовать несколько переменных для управления образованием и ростом гранул на диске, а также характеристиками продукта. Процесс эксплуатации дискового гранулятора включает в себя внимание к условиям предшествующей обработки и знание того, как взаимодействуют различные переменные, влияющие на продукт, выходящий из диска. По этой причине обучение операторов дискового гранулятора имеет важное значение.

Переменные дискового гранулятора

Операторы могут использовать следующие переменные в сочетании друг с другом для управления характеристиками продукта и реагирования на изменения в производстве.

Скорость диска

Скорость диска означает число оборотов в минуту или скорость вращения диска. Скорость регулируется с помощью частотно-регулируемого привода (VFD), который дает операторам больший контроль над регулировкой скорости во время запуска и остановки или во время колебаний. Скорость является наименее важной переменной и используется только вместе с регулировкой угла для получения оптимального покрытия материала гранулятора (когда система распыления выключена, материал должен покрывать весь поддон).

Угол наклона диска

Угол наклона рештака регулируется ручным домкратным винтом. До некоторой степени регулировки угла и скорости дополняют друг друга. Чем круче угол панорамирования, тем выше требуемая скорость.

Больший угол приведет к меньшему времени пребывания на сковороде, что приведет к более мелким гранулам, а меньший угол приведет к большему времени удерживания на сковороде, что приведет к более крупным гранулам, потому что у пеллет больше времени, чтобы пройти вокруг сковороды и собрать больше частиц.

Скорость подачи и положение

Скорость подачи и положение также регулируются. Однако, чтобы сохранить размер и качество продукта, скорость подачи в лоток должна быть постоянной. Любое нарушение подачи приведет к нарушению продукта.

Скорость и расположение распыления связующего

Скорость распыления связующего, а также расположение распылителей связующего также регулируются. Операторы могут использовать скорость и место распыления вяжущего, чтобы реагировать на изменения в корме и стимулировать гранулы большего или меньшего размера.

Расположение отвала/скребка

Когда жидкость распыляется на диск и смешивается с подачей порошка, на дне и боковой стенке чаши могут начать образовываться отложения. Это накопление необходимо удалить, иначе процесс не будет работать правильно. Плуги или скребки удаляют эти отложения и создают гладкую поверхность. Как уже упоминалось, они также помогают направлять гранулы в отдельные потоки, поскольку они самоклассифицируются.

Заключение

Гранулятор – невероятно полезный инструмент в области агломерации. Возможность корректировки и настройки позволяет выполнять тонкую настройку и настройку, что может привести к получению продукта чрезвычайно высокого качества.
