правила монтажу фланцевих з’єднань. Статті компанії «ТОВ Арматура»
Спочатку варто відзначити, що фланці — це спеціальні сталеві диски, які використовуються в цивільних і промислових технологічних лініях з метою з’єднання трубопровідних відрізків або монтажу запірно-регулюючої арматури.
Існує ряд правил, які необхідно розглянути перед монтажем і дотримуватися в процесі роботи з даними деталями трубопроводів. Дана стаття допоможе вам розібратися в тонкощах зварювальних робіт при створенні довговічного фланцевого соеліненія.
Деталі розділені на наступні основні види, що вкрай важливо враховувати перед приваркой:
- Комірні. Процес зварювання здійснюється з боку коміра встик до труби. При цьому внутрішній діаметр фланця повинен бути ідентичним діаметру труби, відповідно до норм ГОСТ 12821.
- Плоскі. Основною відмінністю даного вироби можна відзначити дещо більший внутрішній діаметр щодо зовнішнього розміру труби.
- Розтрубні.
Застосовують в більшості випадків на трубах, які мають порівняно невеликий діаметр, але працюють під високим тиском. Головний недолік виробу полягає у відсутності стійкості до корозії. Приварка здійснюється з зовнішньої сторони при використанні кутового шва. При цьому важливо зберігати невеликий люфт, що дозволить виключити негативний вплив теплового розширення. - Глухі. Фланець представляє собою диск плоскої форми з отворами, тому використовується з метою заглушки трубопроводу. Деталь неразборная, але зварювання фланця не здійснюється, проводиться лише стандартне кріплення.
- Різьбові. Застосовуються на трубопровідних системах невеликого діаметру, в яких можна попередньо нарізати різьблення. Відповідно метод зварювання практично не використовується.
Застосовують в більшості випадків на трубах, які мають порівняно невеликий діаметр, але працюють під високим тиском. Головний недолік виробу полягає у відсутності стійкості до корозії. Приварка здійснюється з зовнішньої сторони при використанні кутового шва. При цьому важливо зберігати невеликий люфт, що дозволить виключити негативний вплив теплового розширення.Завдяки правильному використанню фланцевого з’єднання можна забезпечити швидкі ремонтні роботи або заміну будь-якого пристрою на трубопроводі.
Щоб забезпечити високу якість фланцевого з’єднання, необхідно розглянути основні правила роботи з даними деталями трубопроводів.
Монтаж сталевих фланців здійснюється за умови дотримання таких основних правил:
- В процесі монтажу необхідно усунути всі перекоси, а також видалити зайві зазори, за умови їх наявності;
- Отвори для болтів і шпильок обов’язково необхідно розмістити один навпроти одного;
- Щоб прихопити фланці, в роботі використовується точкове зварювання;
- Важливо дотримуватися установку гайок з одного боку, а болтів з іншого;
- Щоб використовувати фланці в агресивній робочої середовищі, раціонально провести монтаж спеціальних захисних кожухів;
- Вибір прокладок здійснюється виходячи з розмірів фланців, керуючись при цьому зазначеними параметрами в нормах ГОСТ.
Незважаючи на те, що використовується в процесі роботи обладнання і матеріали можуть дещо відрізнятися, але алгоритм роботи завжди однаковий:
- Здійснюється підготовка зварювальних ділянок. Виконується зачистка металу в місцях, які беруть участь у зварюванні.
- Обробка кромки. На даному етапі проводиться зріз фаски під кутом 30 °.
- Фіксація двох з’єднуються кінців в нерухомому стані.
- Прихвачує стику в трьох місцях, завдяки чому можна забезпечити повну нерухомість конструкції.
- Проводяться основні зварювальні роботи, після чого отриманий шов зачищається від утворився шлаку.
Виконується зачистка металу в місцях, які беруть участь у зварюванні.Якщо робота виконана правильно, то сталеві фланці приварюються до відрізка труби без усіляких перекосів, а сам шов буде максимально щільним і якісним.
Контроль якостіЩоб перевірити якість виконаного зварного шва, раціонально використовувати метод зовнішнього огляду за умови проведення необхідних замірів. Візуально оцінити якість з’єднання можна за наступними параметрами:
- Наявність тріщин;
- Непровари;
- Кратери розміром більше 0,5 мм;
- Наявність пір і прожогов;
- Шлакові включення.
Всі перераховані вище фактори є ознаками низької якості з’єднання.
Також варто відзначити, що з’єднання є неякісним в разі відхилення висоти або ширини шва. Існують також варіанти неруйнівних методів контролю, а саме ультразвукової та радіографічний. Радиографический метод також використовується з метою контролю допускних стиків.
Компанія ТОВ Арматура пропонує кожному клієнтові вибрати серед широкого асортименту запірно-регулюючої арматури від кращих європейських виробників.
Приварка фланца к трубе плоская, сквозная и воротниковая
Фланцевое соединение довольно часто используют вместо обычной сварки, а тем более на фитинг.
Фланцевое соединение
Фланец гарантирует не менее прочное и герметичное соединение, но при этом разъемное, чтопозволяет в любой момент демонтировать часть трубопровода для ремонта, например, или присоединения дополнительных секторов.
Классификация изделий
Общее строение детали представляет собой кольцои пластину с отверстиями по краю. Чтобы обеспечить герметичность между элементами, устанавливают еще и прокладку изрезины в соответствии с назначением трубопровода – кислотостойкой, термостойкой.
Соединяют кольцо и пластину с помощью крепежа – болтов с гайками или шпилек.
Сварка фланцев

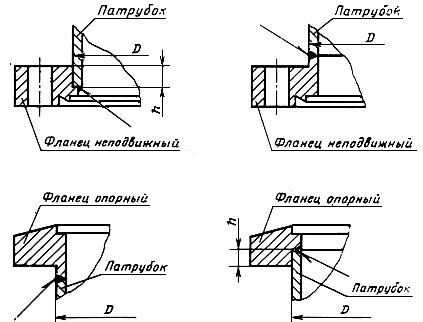

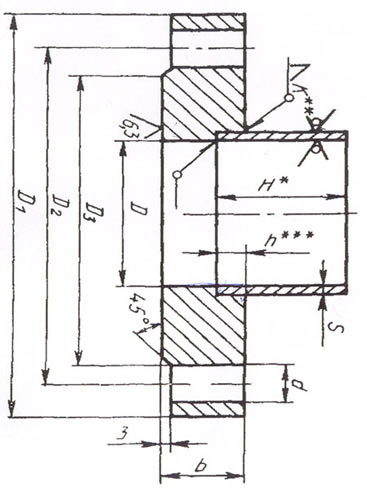

По ГОСТ выделяют несколько разных видов фланцев. По чертежам отличия их хорошо заметны.
Виды сваривания фланцев
Соответственно, и приварка деталей к трубопроводу производится несколько по-разному.
- Воротниковый – характерным признаком является приварная горловина в виде конического концентратора. Такая форма позволяет более равномерно распределять давление. Воротниковая модель предназначена для коммуникаций с высоким давлением и высокой температурой носителя. Приваривается сплошным или V-швом.
- Раструбной – используется на трубах с малым диаметром, работающих под большим давлением. Минус изделия – некоторая нестойкость к коррозии. Приварка раструбной детали производится с внешней стороны угловым швом. Нужно сохранять люфт в 1,6 м, чтобы нейтрализовать эффект теплового расширения.
- Сквозной – или свободно вращающийся. Приварка сквозной трубы к фланцу по ГОСТ не производится, так как сквозной вариант применяется специально для того, чтобы деталь можно было заменить по мере необходимости. На фото – сквозное фланцевое соединение.
- Глухой – плоский диск с отверстиями. Это приспособление необходимо для заглушки концов трубопровода. Элемент неразборной, однако он только закрепляется, а не сваривается.
- Плоский – кольцо и пластина одинакового размера. Приварка плоского фланца к трубе заключается в креплении кольца, в то время как пластина остается свободного вращающейся. Он выдерживает давление до 2,5 МПа.
- Накидной – для его использования кромки труб должны быть идеально ровными, так что он не настолько универсален, как воротниковые модели. Накидной приваривается угловыми швами с внешней и с внутренней стороны.
- Резьбовый – используется на трубопроводах небольшого диаметра, где возможно сделать резьбу. Сварка при его установке используется крайне редко.

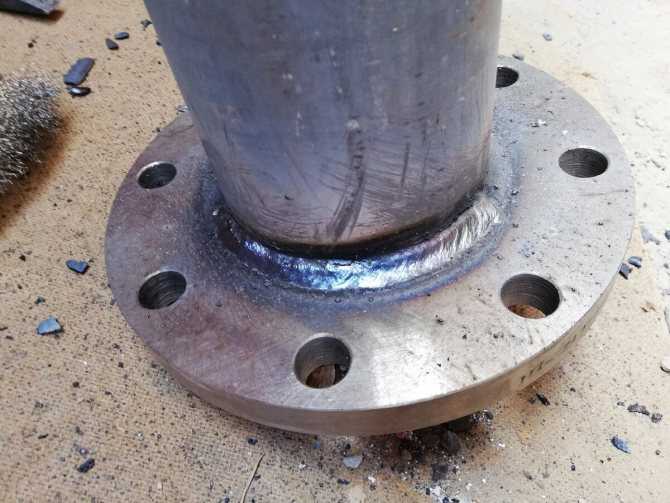

На фото – сквозное фланцевое соединение.Наружняя приварка фланца
Расценки на изделия заметно отличаются. Однако стоимость переделяетсяскорее размерами пластин, а не их конструкцией, и весом, конечно же. Согласно ГОСТ изготавливаются они из углеродистой, легированной или нержавеющей стали, а такжековкого чугуна.
Расценки на металл и определяют стоимость приспособлений.
Приварка фланца к трубе по ГОСТ
Технология сварки в принципе одинакова, за исключением крепления патрубков. Однако необходимо учитывать и сложность конструкции – рекомендуется уточнять чертежи, и соответствие требованиям по креплению.
Внутренняя приварка фланца

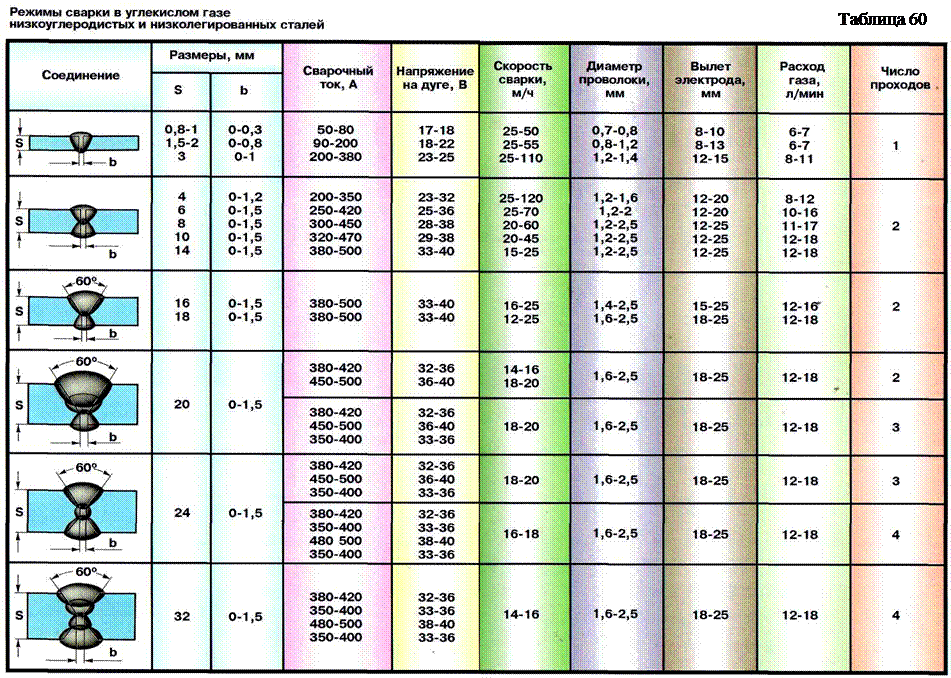

В большинстве случаев необходимо сохранение зазора в стыке. Если люфт не нужен, допускается техника сварки в лодочку. Если люфт должен быть большим – более 4–5 мм, изделие приваривают угловыми швами. Все это, естественно, влияет на расценки.
Размеры шва зависят от трубопровода. Ширина внутреннего шва обычно равна толщине стенки, высота – от 0,5 до 1 см, что определяется сечением трубопровода. Внешний шов требует большего наплавления металла, поэтому он несколько несимметричен.
Приварка производится с 2 сторон: сначала с наружной, а затем, для уплотнения шва – с внутренней. Такой метод более всего подходит для плоских фланцевых деталей.
Сварка с одной стороны осуществляется, если изделие приваривается встык, как в случае с воротниковым фланцем.
Приспособление для приварки фланцев к трубам подходит не всякое. Обычно рекомендуется аппарат Лисицына и Бондаренко. При сварке электрод здесь остается неподвижным, а проворачивается трубопровод.
На видео процесс сварки рассматривается более подробно.
