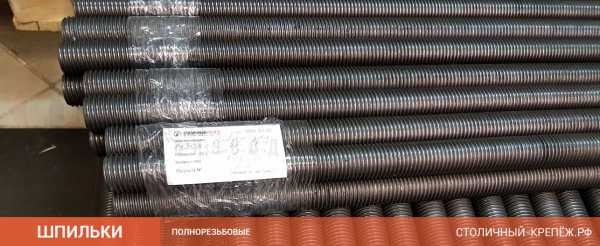

Шпилька полнорезьбовая ГОСТ
Изготовление шпилек любых размеров. Согласно вашему техническому заданию или чертежу.Срок изготовления от 1 недели.
Материал на изготовление: Сталь 35, СТ20, 35Х, 40Х, 09Г2С, 30ХГСА, 45, 30ХМА, 30ХМА, 3, 38ХМА, 12Х18Н10Т, 20Х13, 14Х17Н2, 20ХН3А, 45Х14Н14В2М, 25Х1МФ, 20Х1МФ1ТР, 25Х2М1Ф, 25ХМ1Ф, 12Х18НТ, 10Х17Н13М2Т, 12Х18Н9.
Изготовление шпилек из латуни.
Нанесение гальванических покрытий: цинк, кадмий, никель,медь-никель
Размерная база: от М2 до М42; Длинна: от 10мм до 2000 мм
Шпильки из наличия в покрытии цинк, либо нержавеющая сталь A2.
Применение полнорезьбовых шпилек в строительстве.
Шпильки нашли широкое применение в строительстве жилых, нежилых помещений, инженерных сооружений:- Возведение металлических каркасов
- Возведение деревянных каркасов, в том числе при монтаже кровли и конструкций из бруса
- Стягивание опалубки при монолитных работах
- Монтаж вентиляционных систем
- Монтаж систем отопления
- Монтаж пожарных систем
- Крепление подвесных конструкций
- Широкое применение в возведении инженерных сооружений, в том числе мостов.
Полнорезьбовые шпильки — это метизные изделия в виде металлического стержня, на тело которого полностью нанесена резьба. С двух сторон снята фаска.В Российской система стандартизации ГОСТ, нет конкретного документа регламентирующего шпильки с полной резьбой. Иностранным аналогом является DIN 975.
Как правило шпильки по DIN бывают в наличии из обычной стали и нержавейки.
Если техническая документация требует от изделия особого качества, то необходимо выбрать материал изготовления согласно этим требованиям.
Применение шпилек в агресивных средах возможно только в случае нанесения защитных гальванических покрытий или использовании каррозийно стойких нержавеющих сталей.
Изготовление комплектов Шпильки + Гайки
Мы производим комплекты шпилек с гайками, из нержавеющих и легированных сталей.
xn—-jtbaeggiethskfo2f3c.xn--p1ai
Шпильки. Сравнительная таблица DIN, ГОСТ и ISO
Тайвань Метиз Альянс
Энциклопедия крепёжных стандартов
Шпилька резьбовая — это крепёжное изделие в форме цилиндрического стержня с наружной резьбой на обоих концах или на всей длине стержня. Шпилечное соединение применяется при наличии резьбы в одном из соединяемых материалов. Фиксация производится с помощью гайки (при необходимости добавляется шайба). Шпильки резьбовые применяют вместо винтов в тех случаях, когда материал скрепляемой детали с нарезанным отверстием не обеспечивает требуемой долговечности резьбы при частых разборках и сборках соединений.
ШПИЛЬКИ
Сравнительная таблица DIN, ГОСТ и ISO
Изображение | Наименование по DIN и размеры | DIN | ГОСТ | ISO |
Шпилька приварная с гайкой, резьбовая стальная, М6-М36 | DIN 525 | ISO 2339 | ||
Шпилька резьбовая, ввинчиваемый конец = 2d, М6 — М16 | DIN 835 | ГОСТ 22038-76 | ||
Шпилька резьбовая, ввинчиваемый конец = 1d , диаметр от М5 до М36, длина от 16 до 200 | DIN 938 | ГОСТ 22033-76 | ||
Шпилька резьбовая, ввинчиваемый конец = 1.25d , диаметр от М6 до М36, длина от 16 до 220 | DIN 939 | ГОСТ 22034-76 | ||
Шпилька резьбовая оцинкованная метровая с метрической резьбой по всей длине от М2 до М56, длина 1000 и 2000 мм | DIN 975 | |||
Шпилька (штанга) резьбовая, оцинкованная, нержавеющая, метровая с метрической резьбой, диаметр М2 до М42, длина 1000, 2000, 3000 мм. Вместо бывшего DIN 975. | DIN 976-1 | |||
Шпилька резьбовая с метрической полной резьбой, форма В, оцинкованная, нержавеющая, диаметр М6 до М16, длина от 25 до 300 мм | DIN 976-1 | |||
Резьбовая шпилька (GS), с метрической резьбой по всей длине, диаметр от М6 до М20, длина от 40 до 300 мм | DIN 976 |
metiz.tw
Шпильки с полной и частичной резьбой ГОСТ 9066-75 – ООО ПКФ «КАТТЕР» Набережные Челны
Шпилька — крепёжное изделие в виде стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия.
В компании ПКФ «КАТТЕР» Вы можете заказать изготовление различных шпилек требуемой марки стали.
Наиболее распространёнными стандартами являются: ГОСТ 22032-76, ГОСТ 22033-76, ГОСТ 22034-76, ГОСТ 22035-76, ГОСТ 22036-76, ГОСТ 22037-76, ГОСТ 22038-76, ГОСТ 22039-76, ГОСТ 22040-76, ГОСТ 22041-76, ГОСТ 22042-76, ГОСТ 22043-76
Мы гарантируем быстрое изготовление, низкую цену и высокое качество всех поставляемых изделий.
Шпилька ГОСТ 9066-75
Настоящий стандарт распространяется на шпильки односторонние и двусторонние с номинальным диаметром резьбы от 10 до 160 мм. для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Шпилька ОСТ 26-2040-96
Настоящий стандарт распространяется на шпильки для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 16 МПа (160 кгс/см 2 ) и температуру от минус 70 до 600 °С.
Шпилька ОСТ 26-2039-96
Шпильки с ввинчиваемым концом для фланцевых соединений.
Настоящий стандарт распространяется на шпильки нормальной точности с диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия деталей сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 2,5 МПа (25 кгс/см2) и температуру от минус 70 до 300 °С.
В заявке необходимо указать:
- Обозначение по ГОСТ (размер; шаг резьбы; класс прочности; марку материала; покрытие)
- ГОСТ или другой нормативный документ (ОСТ, ТУ и др.)
- Количество продукции.
Вы можете у нас купить как черные, так и оцинкованные шпильки.
Тип А
Тип Б
Тип В
Тип Д
__________
* Размер для справки
Таблица 1
мм
Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | ||||
Шаг резьбы | крупный | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |||||||
мелкий | 1,25 | 1,5 | 2 | 3 | 4 | |||||||||||||
Диаметр гладкой части | для шпилек типа А | d1 | По ГОСТ 1925.8-73 и ГОСТ 19256-73. | |||||||||||||||
для шпилек типов Б, В, Г, Д | d2 (пред. откл. по h12) | с крупным шагом | 7,8 | 9,5 | 13 | 16 | 18 | 20 | 22 | 24 | 30 | 35 | 40 | 44 | 48 | 52 | ||
с мелким шагом | 8 | 10 | 14 | 18 | 20 | 21 | 24 | 27 | 33 | 35 | 40 | 44 | 50 | 54 | ||||
— | ||||||||||||||||||
Диаметр осевого отверстия d3 для шпилек типов В, Г, Д | — | 10 | ||||||||||||||||
Диаметр резьбы осевого отверстия d4 для шпилек типов В, Г, Д | — | М12 | ||||||||||||||||
Диаметр расточки осевого отверстия для шпилек типов В, Г, Д | d5s | — | 13 | 17 | ||||||||||||||
d6 | — | |||||||||||||||||
Диаметр цилиндрического выступа d7 для шпилек типа Г | — | 24 | 30 | 34 | 39 | 43 | 48 | 52 | ||||||||||
Диаметр вписанной окружности d8 для шпилек типа В | — | 14 | 20 | 25 | 30 | |||||||||||||
Диаметр описанной окружности d9 для шпилек типа В | — | 20 | 30 | 34 | 40 | |||||||||||||
Радиус перехода R для шпилек типов Б, В, Г, Д | 6 | 8 | 12 | |||||||||||||||
Глубина расточки осевого отверстия h1 для шпилек типов В, Г, Д | — | 7 | ||||||||||||||||
Высота головки «под ключ» h2 для шпилек типа В | — | 12 | 15 | 20 | ||||||||||||||
Глубина резьбы осевого отверстия из для шпилек типов В, Г, Д | — | 30 | ||||||||||||||||
Размер «под ключ» для шпилек типа В | S (пред. откл. по h12) | — | 13 | 22 | 27 | 32 | ||||||||||||
Длина ввинчиваемого резьбового конца b1 | номин. | 15 | 18 | 22 | 28 | 30 | 35 | 38 | 42 | 50 | 58 | 65 | 70 | 75 | 80 | |||
пред. откл. | +1,8 | +2,1 | +2,5 |
| +3,0 | +4,0 | ||||||||||||
Высота цилиндрического выступа l2 для шпилек типа Г | при нарезании резьбы | — | 15 | 25 | ||||||||||||||
при накатке резьбы | — | |||||||||||||||||
Высота головки 13 для шпилек типа В | — | 45 | 55 | 65 | 70 | 75 | 85 | |||||||||||
www.catter-group.ru
ГОСТ 22042-76
ГОСТ 22042-76
Группа Г32
ШПИЛЬКИ ДЛЯ ДЕТАЛЕЙ С ГЛАДКИМИ ОТВЕРСТИЯМИ
Конструкция и размеры
МКС 21.060.10
ОКП 12 8000
Дата введения 1978-07-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.08.76 N 1934
3. ВЗАМЕН ГОСТ 11769-66
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ИЗДАНИЕ (октябрь 2003 г.) с Изменениями N 1, 2, 3, утвержденными в декабре 1978 г., апреле 1983 г., апреле 1988 г. (ИУС 2-79, 7-83, 7-88)
1. Настоящий стандарт распространяется на шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм.
(Измененная редакция, Изм. N 2).
2. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в табл.1, 2.

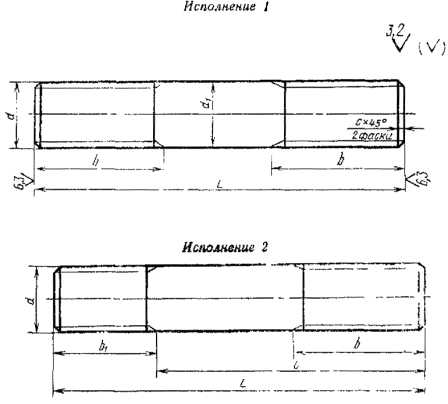

Конструкция и размеры шпилек
Исполнение 1
Исполнение 2
приблизительно равен среднему диаметру резьбы
Таблица 1
мм
Номинальный диаметр резьбы | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) |
Шаг : | ||||||||||
крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
мелкий | — | — | — | — | — | — | 1 | 1,25 | 1,5 | |
Диаметр стержня | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
Продолжение табл.1
мм
Номинальный диаметр резьбы | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
Шаг : | ||||||||||
крупный | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||
мелкий | 1,5 | 2 | 3 | |||||||
Диаметр стержня | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
Примечание. Размеры, заключенные в скобки, применять не рекомендуется.
Таблица 2
мм
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Между ступенчатыми линиями резьба на шпильках выполняется по всей длине; по заказу потребителя допускается резьба по всей длине для всех шпилек.
Пример условного обозначения шпильки исполнения 1 с диаметром резьбы 10 мм, крупным шагом резьбы 1,5 мм с полем допуска , длиной 200 мм, класса прочности 5.8, без покрытия:
То же, исполнения 2, с мелким шагом резьбы 1,25 мм, с полем допуска , класса прочности 8.8, из стали марки 35Х, с покрытием 02 толщиной 6 мкм:
(Измененная редакция, Изм. N 1, 3).
3. Резьба — по ГОСТ 24705*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 24705-2004. — Примечание изготовителя базы данных.
(Измененная редакция, Изм. N 3).
3а. Размеры сбегов резьбы — по ГОСТ 27148.
3б. Допуски размеров, отклонения формы и расположения поверхностей, методы контроля — по ГОСТ 1759.1*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009. — Примечание изготовителя базы данных.
3в. Дефекты поверхности и методы контроля шпилек — по ГОСТ 1759.2*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-1-2009. — Примечание изготовителя базы данных.
3а-3в. (Введено дополнительно, Изм. N 3).
4. Поверхность гладкой части стержня не обрабатывается при изготовлении шпилек из калиброванного проката.
5. (Исключен. Изм. N 3).
6. Технические требования — по ГОСТ 1759.0.
(Измененная редакция, Изм. N 3).
7. Теоретическая масса шпилек дана в приложениях 1 и 2.
ПРИЛОЖЕНИЕ 1 (справочное).
ПРИЛОЖЕНИЕ 1
Справочное
Длина шпильки , мм | Теоретическая масса 1000 шт. стальных шпилек исполнения 1, кг, с крупным шагом резьбы при номинальном диаметре резьбы , мм | |||||||||||||||||||
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
10 | 0,187 | 0,301 | 0,441 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
12 | 0,224 | 0,361 | 0,529 | 0,930 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
14 | 0,261 | 0,421 | 0,618 | 1,085 | 1,732 | 2,471 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
16 | 0,299 | 0,481 | 0,706 | 1,240 | 1,980 | 2,823 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
(18) | 0,336 | 0,541 | 0,794 | 1,395 | 2,227 | 3,176 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
20 | 0,373 | 0,601 | 0,882 | 1,550 | 2,475 | 3,529 | 6,371 | — | — | — | — | — | — | |||||||
docs.cntd.ru
Шпильки ГОСТ 22042-76 | Шпильки для деталей с гладкими отверстиями
Шпильки ГОСТ 22042-76 для деталей с гладкими отверстиями участвуют в сборке машин и механизмов в качестве крепежа. Они представляют собой металлический стержень с резьбой на обоих концах. Шаг ее, согласно стандарту, может быть как мелким, так и крупным, выбирается по параметрам и характеру нагрузки на изделие при эксплуатации. Стандартом допускается изготовление шпильки в двух вариациях:
- Исполнение 1. Диаметры резьбовой и гладкой части равны;
- Исполнение 2. Диаметр гладкой части заметно меньше, чем резьбовой.
Длина готового изделия может достигать 500 мм, диаметр – 48мм, класс точности, актуальный при изготовлении — В, что дает возможность использовать данный вид крепежа на отверстиях, поперечник которых превосходит диаметр шпильки. В качестве материалов используется широкий перечень сталей, в него входят:
- конструкционные углеродистые или легированные ст.20, 40Х, 30ХГСА, 20ХН3А, 30ХМА ст.35, ст.45;
- конструкционные низколегированные, применяемые для сварных конструкций — 09Г2С;
- коррозионно-стойкие, жаростойкие, жаропрочные 20Х13, 10Х17Н13М2Т, 12Х18Н10Т, 14Х17Н2, 13Х11Н2В2МФ
- конструкционные теплоустойчивые, например, 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР и некоторые другие.
Технические характеристики готовых изделий регламентируются рядом ГОСТов, согласно им, на резьбовых частях недопустимо наличие различных механических дефектов – трещин, зазубрин, расслоений и прочих отклонений от стандарта, в особенности, если они наносят ущерб прочности соединения.
| Номинальный диаметр резьбы d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг Р: | ||||||||||||||||||||
| крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| мелкий | — | — | — | — | — | — | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||
| Диаметр стержня d1 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
