Гост шпилька стальная: Шпилька резьбовая ГОСТ 9066-75 | Купить шпильку с полной резьбой в ООО «КЕРН»

Резьбовая шпилька для фланцевых соединений ГОСТ 9066-75

Резьбовые стальные оцинкованные шпильки ГОСТ 9066-75 как правило используют совместно с шайбами и гайками для фланцевых соединений деталей и элементов конструкций паровых котлов, трубопроводов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Штанга предназначена для последовательного крепления на ней нескольких элементов крепежных конструкций. С помощью ее и соединительных гаек удлиняют, стягивают или фиксируют детали и конструкции, оснащенные гладкими отверстиями или отверстиями с резьбой, регулируя при этом высоту соединения и расстояние между закрепляемыми деталями.

Крепеж представляет собой металлический стержень цилиндрической формы с внешней метрической резьбой на концах и гладкой частью по середине. В зависимости от модификации выделяют несколько вариантов исполнений:

Тип А — шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300°С;

Тип Б — шпилька сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 300°С;

Тип В — шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С;

Тип Г- шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов, арматуры с контролируемым затягом шпильки и температурой металла от 0 до 650°С;

Тип Д — шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С.

Стальная шпилька может быть выполнена из стали с антикоррозийным покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методом гальванической оцинковки, гальванического никелирования, гальванического хроматирования, термодиффузионного или горячего оцинковывания.

Наибольшее распространение получил способ гальванического цинкования: в емкости с электролитом стальная шпилька и чистый цинк подвергаются напряжению электрического тока, в результате чего анод-цинк распадается на ионы, которые, осаждаясь на поверхности изделия, образуют сплошную защитную пленку. Таким образом продукт становится более износоустойчивым и жаростойким, приобретает стойкость к атмосферным влияниям, коррозии в морской или пресной воде, а также блестящее декоративное покрытие.

Шпилька для фланцевых соединений ГОСТ 9066-75 может иметь резьбу с крупным или мелким шагом с полем допуска 6g, классом точности С. Диаметр резьбы изделия варьируются от М10 (10 мм) до М160 (160 мм).

Такие резьбовые штанги изготавливаются из качественного калиброванного или горячекатанного проката стали с термообработкой следующих классов прочности: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9, 12.9. Для производства изделия могут применяться углеродистые конструкционные стали ст.20, ст.35, ст.45, конструкционные низколегированные стали для сварных конструкций типа 09Г2С, конструкционные легированные стали марок 40Х, 30ХГСА, 20ХН3А, 30ХМА, конструкционные теплоустойчивые стали 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР, а также коррозионно-стойкие, жаростойкие, жаропрочные стали 12Х18Н10Т, 20Х13, 10Х17Н13М2Т, 14Х17Н2, 13Х11Н2В2МФ.

Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить резьбовые оцинкованные стальные шпильки для фланцевых соединений ГОСТ 9066-75 оптом и в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

Шпилька ГОСТ 22035-76 резьбовая – размеры, вес и другие технические характеристики

Главная — Статьи — ГОСТ — Шпильки с ввинчиваемым концом ГОСТ 22035-76

Шпильки ГОСТ 22035-76 используются для скрепления деталей при сборке стальных конструкций, которые имеют отверстие с резьбой или сквозное (изделие крепится при помощи гаек, винтов, болтов).

Содержание

• 1 Для заказа шпилек выберите нужный размер
• 2 Скачать файл с описанием ГОСТ
• 3 Варианты исполнения
• 4 Сферы применения
• 5 Обозначение
• 6 Преимущества шпилек ГОСТ 22035-76
• 7 Особенности выбора

Для заказа шпилек выберите нужный размер

м6 | м8 | м10 | м12 | м16 | м20 | м24 | м27 | м30 | м36 | м42 | м48
Либо перейдите в каталог.

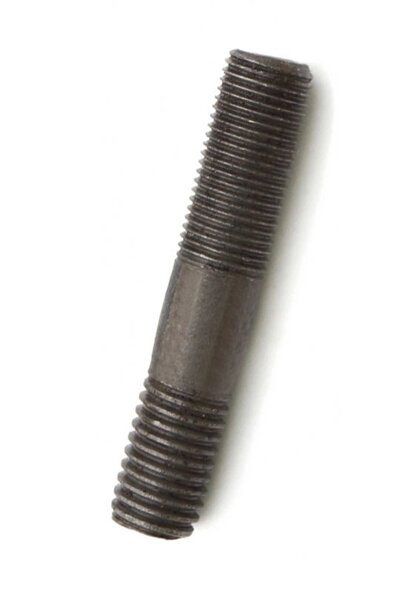

По виду это металлический стержень, имеющий с обеих сторон неодинаковую по длине резьбу, нанесенную нарезанием или накатным методом. В центре всегда имеется гладкая часть.

Технические характеристики:

• класс точности – А
• диаметр – от 2 до 48 мм
• класс прочности – 5,8-10,9
• длина изделия – 12-300 мм
• шаг резьбы: крупный – от 0,4 до 5 мм; мелкий – 1-3 мм
• материалы изготовления: выполняется из алюминия, бронзы, латуни, углеродистой или нержавеющей стали.
• аналог DIN – 939

Возможно производство детали нестандартных размеров, на заказ. При этом точность, прочность и материалы будут соответствовать стандартным параметрам.

Скачать файл с описанием ГОСТ

Варианты исполнения

1. с одинаковым диаметром резьбовой и гладкой части
2. с большим диаметром резьбы, чем у гладкой части

Сферы применения

Метиз используется в строительстве (например, при возведении мостов), в машиностроении и производстве (для сборки различных механизмов).

Обозначение

Пример: шпилька М20х2,5-6gx250.68 ст35.026 ГОСТ 22035-76

• диаметр резьбовой части – 20 мм
• шаг резьбы – 2,5 мм
• поле допуска – 6g
• длина – 250 мм
• класс прочности – 6,8
• материал изготовления – сталь марки ст35
• покрытие – 02 толщиной 6 мкм

Преимущества шпилек ГОСТ 22035-76

• Долговечность – не изнашиваются до 20 лет, обеспечивая надежность крепления металлических конструкций без снижения эксплуатационных качеств;
• Прочность – стержни устойчивы к большим нагрузкам, поэтому используются при сборке тяжелых конструкций;
• Эффективность – выполняют плотный крепеж, что гарантирует устойчивость конструкций и продуктивную их эксплуатацию. Благодаря наличию качественной резьбы соединение сложно расшатать.

Особенности выбора

• размер зависит от узла или механизма, в конструкции которого он будет использоваться.
• класс точности, класс прочности и материалы изготовления – от условий эксплуатации.

Уточнить параметры выбора шпилек ГОСТ 22035-76 Вы можете у наших менеджеров.
