Гост прокладка: Прокладки ГОСТ 15180-86 из паронита марок ПОН-Б ПМБ ПМБ-1 ПК

Содержание

Прокладки ГОСТ 15180-86 из паронита марок ПОН-Б ПМБ ПМБ-1 ПК

 Проход
услов.
Dy
Давление
условное Рy,
МПа (кгс/см2)
Наружн.
диаметр
Внутрен.
диаметр
Прокладка Ду 10, Ру 1,0-6,3   А-10-1,0; А-10-6,3100,1-0,63 (1,0-6,3)3814
Прокладка Ду 10, Ру 10-40   А-10-10; А-10-401,0-4,0 (10-40)45
Прокладка Ду 15, Ру 1,0-6,3   А-15-1,0; А-15-6,3150,1-0,63 (1,0-6,3)4320
Прокладка Ду 15, Ру 10-40   А-15-10; А-15-40 1,0-4,0 (10-40)50
Прокладка Ду 20, Ру 1,0-6,3   А-20-1,0; А-20-6,3 200,1-0,63 (1,0-6,3)5325
Прокладка Ду 20, Ру 10-40   А-20-10; А-20-401,0-4,0 (10-40)60
Прокладка Ду 25, Ру 1,0-6,3   А-25-1,0; А-25-6,3 250,1-0,63 (1,0-6,3)6329
Прокладка Ду 25, Ру 10-40   А-25-10; А-25-401,0-4,0 (10-40)69
Прокладка Ду 32, Ру 1,0-6,3   А-32-1,0  А-32-6,3 320,1-0,63 (1,0-6,3)7538
Прокладка Ду 32, Ру 10-40   А-32-10; А-32-401,0-4,0 (10-40)81
Прокладка
Ду 40, Ру 1,0-6,3   А-40-1,0; А-40-6,3
400,1-0,63 (1,0-6,3)8545
Прокладка Ду 40, Ру 10-40   А-40-10; А-40-401,0-4,0 (10-40)91
Прокладка Ду 50, Ру 1,0-6,3   А-50-1,0; А-50-6,3 500,1-0,63 (1,0-6,3)9557
Прокладка Ду 50, Ру 10-40   А-50-10; А-50-401,0-4,0 (10-40)106
Прокладка Ду 65, Ру 1,0-6,3   А-65-1,0; А-65-6,3650,1-0,63 (1,0-6,3)11575
Прокладка Ду 65, Ру 10-40   А-65-10; А-65-401,0-4,0 (10-40)126
Прокладка Ду 80, Ру 1,0-6,3   А-80-1,0; А-80-6,3 800,1-0,63 (1,0-6,3)13287
Прокладка Ду 80, Ру 10-40   А-80-10; А-80-401,0-4,0 (10-40)141
Прокладка Ду 100, Ру 1,0-6,3   А-100-1,0; А-100-6,3 1000,1-0,63 (1,0-6,3)151106
Прокладка Ду 100, Ру 10-16   А-100-10; А-100-161,0; 1,6; (10; 16)161
Прокладка Ду 100, Ру 25-40   А-100-25; А-100-402,5; 4,0 (25; 40)166
Прокладка Ду 125, Ру 1,0-6,3   А-125-1,0; А-125-6,3
1250,1-0,63 (1,0-6,3)181132
Прокладка Ду 125, Ру 10-16   А-125-10; А-125-161,0; 1,6; (10; 16)191
Прокладка Ду 125, Ру 25-40   А-125-25; А-125-402,5; 4,0 (25; 40)191
Прокладка Ду 150, Ру 1,0-6,3   А-150-1,0; А-150-6,3 1500,1-0,63 (1,0-6,3)206161
Прокладка Ду 150, Ру 10-16   А-150-10; А-150-161,0; 1,6; (10; 16)216
Прокладка Ду 150, Ру 25-40   А-150-25; А-150-402,5; 4,0 (25; 40)
222
Прокладка Ду 175, Ру 1,0-6,3   А-175-1,0; А-175-6,3 1750,1,-0,63 (1,0-6,3)236191
Прокладка Ду 175, Ру 10-16   А-175-10; А-175-161,0; 1,6; (10; 16)246
Прокладка Ду 175, Ру 25   А-175-252,5 (25)252
Прокладка Ду 175, Ру 40   А-175-404,0 (40)264
Прокладка Ду 200, Ру 1,0-6,3   А-200-1,0; А-200-6,3 2000,1-0,63 (1,0-6,3)261216
Прокладка Ду 200, Ру 10-16   А-200-10; А-200-161,0; 1,6 (10; 16) 271
Прокладка Ду 200, Ру 25   А-200-252,5 (25)282
Прокладка Ду 200, Ру 40   А-200-404,0 (40)288
Прокладка Ду 225, Ру 1,0-6,2   А-225-1,0; А-225-6,2 2250,1-0,62 (1,0-6,2)286236
Прокладка Ду 225, Ру 10-16   А-225-10; А-225-161,0; 1,6 (10; 16)301
Прокладка Ду 225, Ру 25   А-225-252,5 (25)308
Прокладка Ду 225, Ру 40   А-225-404,0 (40)320
Прокладка Ду 250, Ру 1,0-6,3   А-250-1,0; А-250-6,3
2500,1-0,63 (1,0-6,3)318264
Прокладка Ду 250, Ру 10-16   А-250-10; А-250-161,0; 1,6 (10; 16)327
Прокладка Ду 250, Ру 25   А-250-252,5 (25)338
Прокладка Ду 250, Ру 40   А-250-404,0 (40)350
Прокладка Ду 300, Ру 1,0-6,3   А-300-1,0; А-300-6,3 3000,1-0,63 (1,0-6,3)372318
Прокладка Ду 300, Ру 10   А-300-101,0 (10)376
Прокладка
Ду 300, Ру 16   А-300-16
1,6 (16)382
Прокладка Ду 300, Ру 25   А-300-252,5 (25)398
Прокладка Ду 300, Ру 40   А-300-404,0 (40)415
Прокладка Ду 350, Ру 1,0-6,3   А-350-1,0; А-350-6,33500,1-0,63 (1,0-6,3)421372
Прокладка Ду 350, Ру 10   А-350-10 3501,0 (10)436372
Прокладка Ду 350, Ру 16   А-350-161,6 (16)442
Прокладка Ду 350, Ру 25   А-350-25
2,5 (25)455
Прокладка Ду 350, Ру 40   А-350-404,0 (40)475
Прокладка Ду 400, Ру 1,0-6,3   А-400-1,0; А-400-6,3 4000,1-0,63 (1,0-6,3)473421
Прокладка Ду 400, Ру 10   А-400-101,0 (10)487
Прокладка Ду 400, Ру 16   А-400-161,6 (16)495
Прокладка Ду 400, Ру 25   А-400-252,5 (25)515
Прокладка Ду 400, Ру 40   А-400-404,0 (40)543
Прокладка Ду 450, Ру 1,0-6,3   А-450-1,0; А-450-6,3
4500,1-0,63 (1,0-6,3)528473
Прокладка Ду 450, Ру 10   А-450-101,0 (10)537
Прокладка Ду 450, Ру 16   А-450-161,6 (16)553
Прокладка Ду 450, Ру 25   А-450-252,5 (25)565
Прокладка Ду 450, Ру 40   А-450-404,0 (40)568
Прокладка Ду 500, Ру 1,0-6,3   А-500-1,0; А-500-6,3 5000,1-0,63 (1,0-6,3)576528
Прокладка
Ду 500, Ру 10   А-500-10
1,0 (10)592
Прокладка Ду 500, Ру 16   А-500-161,6 (16)615
Прокладка Ду 500, Ру 25-40   А-500-25; А-500-402,5; 4,0 (25; 40)620
Прокладка Ду 600, Ру 1,0-6,3   А-600-1,0; А-600-6,3 6000,1-0,63 (1,0-6,3)677620
Прокладка Ду 600, Ру 10   А-600-101,0 (10)693
Прокладка Ду 600, Ру 16-25   А-600-251,6; 2,5 (16; 25)728
Прокладка Ду 600, Ру 40   А-600-404,0 (40)739
Прокладка Ду 700, Ру 1,0-6,3   А-700-1,0; А-700-6,3 7000,1-0,63 (1,0-6,3)782720
Прокладка Ду 700, Ру 10   А-700-101,0 (10)808
Прокладка Ду 700, Ру 16   А-700-161,6 (16)798
Прокладка Ду 700, Ру 25   А-700-252,5 (25)827
Прокладка Ду 700, Ру 40   А-700-404,0 (40)844
Прокладка Ду 800, Ру 1,0-6,3   А-800-1,0; А-800-6,3 8000,1-0,63 (1,0-6,3)888820
Прокладка Ду 800, Ру 10   А-800-101,0 (10)915
Прокладка Ду 800, Ру 16   А-800-161,6 (16)908
Прокладка Ду 800, Ру 25   А-800-252,5 (25)942
Прокладка Ду 800, Ру 40   А-800-404,0 (40)970
Прокладка Ду 900, Ру 1,0-6,3   А-900-1,0; А-900-6,39000,1-0,63 (1,0-6,3)988920
Прокладка Ду 900, Ру 10   А-900-101,0 (10)1015
Прокладка Ду 900, Ру 16   А-900-161,6 (16)1008
Прокладка Ду 900, Ру 25   А-900-252,5 (25)1034
Прокладка Ду 900, Ру 40   А-900-404,0 (40)1080
Прокладка Ду 1000, Ру 1,0-6,3   А-1000-1,0; А-1000-6,310000,1-0,63 (1,0-6,3)10881020
Прокладка Ду 1000, Ру 10   А-1000-101,0 (10)1125
Прокладка Ду 1000, Ру 16   А-1000-161,6 (16)1122
Прокладка Ду 1000, Ру 25   А-1000-252,5 (25)1150
Прокладка Ду 1000, Ру 40   А-1000-404,0 (40)1190
Прокладка Ду 1200, Ру 1,0-2,5   А-1200-1,0; А-1200-2,512000,1-0,25 (1-2,5)12881220
Прокладка Ду 1200, Ру 6,3   А-1200-6,30,63 (6,3)1305
Прокладка Ду 1200, Ру 10   А-1200-101,0 (10)1338
Прокладка Ду 1200, Ру 16   А-1200-161,6 (16)1334
Прокладка Ду 1200, Ру 25   А-1200-252,5 (25)1360
Прокладка Ду 1200, Ру 40   А-1200-404,0 (40)1394
Прокладка Ду 1400, Ру 1,0-2,5   А-1400-1,0; А-1400-2,514000,1-0,25 (1-2,5)14881420
Прокладка Ду 1400, Ру 6,3   А-1400-6,30,63 (6,3)1525
Прокладка Ду 1400, Ру 10   А-1400-101,0 (10)1542
Прокладка Ду 1400, Ру 16   А-1400-161,6 (16)1534
Прокладка Ду 1400, Ру 25   А-1400-252,5 (25)1574
Прокладка Ду 1600, Ру 1,0-2,5   А-1600-1,0; А-1600-2,516000,1-0,25 (1-2,5)16981620
Прокладка Ду 1600, Ру 6,3   А-1600-6,30,63 (6,3)1725
Прокладка Ду 1600, Ру 10   А-1600-101,0 (10)1735
Прокладка Ду 1600, Ру 16   А-1600-16                      1,6 (16)1760

Прокладки резиновые ГОСТ 15180-86 — Новые Технологии



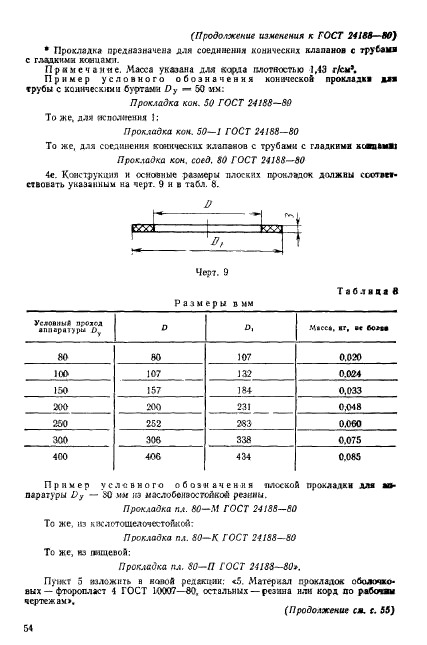

ПРОКЛАДКИ ПЛОСКИЕ ЭЛАСТИЧНЫЕ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Данный стандарт распространяется на плоские эластичные прокладки из резины, паронита, картона, фторопласта-4 и композиционных материалов на их основе для фланцев арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1-5, 8, 9 по ГОСТ 12815-80, изготовляемые на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и условный проход Dy от 10 до 3000 мм.

ИСПОЛНЕНИЯ ПРОКЛАДОК

Исполнения прокладок в зависимости от исполнения уплотнительных поверхностей фланцев должны соответствовать указанным в табл. 1.

Таблица 1. Конструкция прокладок в зависимости от фланцев

Исполнения прокладок

Исполнения уплотнительных поверхностей по ГОСТ 12815-80

Чертеж

А

1

Б

2; 3

В

4; 5

Г

8; 9

Д

1; 5

Примечания:

  1. Шероховатость уплотнительных поверхностей должна быть Ra от 10 до 5 мкм.
  2. Размер паза h2 выполняется с предельным отклонением +0,1 мм.

Исполнение прокладки по ГОСТ в зависимости от диаметра условного прохода Dy и условного давления Ру должно приниматься в соответствии с табл. 2.

Таблица 2. Зависимость конструкции прокладок резиновых от диаметра и давления

Исполнение прокладки

Условное давление Ру, МПа (кгс/см2)

Условный проход Dy, мм

А

0,1; 0,25 (1; 2,5)

10-3000

0,63 (6,3)

10-2400

1,0 (10)

10-2000

1,6 (16)

10-1600

2,5 (25)

10-1400

4,0 (40)

10-1200

Б, В, Г

0,1-4,0 (1,0-40)

10-800

6,3 (63)

10-600

10 (100)

10-400

16 (160)

15-300

Г

20 (200)

15-250

Д

0,1-0,63 (1,0-6,3)

40-800

1,0-4,0 (10 — 40)

25-800

6,3 (63)

25-600

10 (100)

25-400

16 (160)

25-300

20 (200)

25-250

Примечание. Марка материала и область применения прокладок в зависимости от рабочей среды, давления и температуры должна выбираться в соответствии с действующей нормативно-технической документацией.

Размеры прокладок из резины по ГОСТ

Предельные отклонения наружного и внутреннего диаметра прокладок должны соответствовать:

h25, h25 — для прокладок из паронита по ГОСТ 481-80 и картона по ГОСТ 9347-74.

h22, h22 — для прокладочной ленты марки ПН по ГОСТ 24222-80 и прокладок из фторопласта-4.

h24, h24 — для прокладок из резины листовой типа 1 по ГОСТ 7338-77.

Размеры прокладок из пластины резиновой листовой типа 1 по ГОСТ 7338-77 должны соответствовать указанным на черт. 1 и в табл. 3.

Чертеж 1.

Таблица 3 Прокладки резиновые, исполнение Д (Размеры, мм)

Проход условный Dy

Давление условное Рy, МПа (кгс/см2)

Наружный диаметр прокладки D

Внутренний диаметр прокладки d

Толщина s

Масса, 1000 шт., кг, не более

25

1,0-20,0 (10-200)

58

48

4

5,75

32

1,0-20,0 (10-200)

66

56

6,62

40

0,1-0,63 (1-6,3)

70

60

7,06

1,0-20,0 (10-200)

76

66

7,70

50

0,1-0,63 (1-6,3)

81

71

8,25

1,0-20,0 (10-200)

88

78

9,01

65

0,1-0,63 (1-6,3)

101

91

10,40

1,0-20,0 (10-200)

110

100

11,00

80

0,1-0,63 (1-6,3)

116

106

12,05

1,0-20,0 (10-200)

121

111

12,6

100

0,1-0,63 (1-6,3)

138

124

19,90

1,0-20,0 (10-200)

150

136

21,70

125

0,1-0,63 (1-6,3)

167

153

24,32

1,0-20,0 (10-200)

176

162

25,70

150

0,1-0,63 (1-6,3)

192

178

28,12

1,0-20,0 (10-200)

204

190

30,00

(175)

0,1-0,63 (1-6,3)

224

210

32,99

1,0-20,0 (10-200)

234

220

34,50

200

0,1-0,63 (1-6,3)

250

236

36,94

1,0-20,0 (10-200)

260

246

38,50

(225)

0,1-0,63 (1-6,3)

277

263

41,04

1,0-20,0 (10-200)

287

273

42,60

250

0,1-0,63 (1-6,3)

304

290

45,15

1,0-20,0 (10-200)

313

299

46,50

300

0,1-0,63 (1-6,3)

357

345

6

68,60

1,0-16,0 (10-160)

364

352

70,00

350

0,1-0,63 (1-6,3)

407

395

78,40

1,0-10,0 (10-100)

422

406

107,90

400

0,1-0,63 (1-6,3)

457

445

88,2

1,0-10,0 (10-100)

474

458

121,4

(450)

0,1-0,63 (1-6,3)

510

498

98,5

1,0-4,0 (10-40)

524

508

134,5

500

0,1-0,63 (1-6,3)

562

550

108,7

1,0-6,3 (10-63)

576

560

148,0

600

0,1-0,63 (1-6,3)

662

644

7

223,34

1,0-6,3 (10-63)

678

660

228,8

700

0,1-0,63 (1-6,3)

764

746

258,2

1,0-4,0 (10-40)

778

760

263,0

800

0,1-0,63 (1-6,3)

868

850

293,8

1,0-4,0 (10-40)

878

860

297,2

Пример условного обозначения прокладки для фланца Dy 100 мм на Ру 4,0 МПа (40 кгс/см2) из резины марки ТМКЩ, средней твердости:

Прокладка Д-100-40-ТМКЩ-С-ГОСТ 15180-86

Общие требования

Прокладки исполнений А, Б, В диаметром свыше 500 мм допускается изготавливать составными.

Склеивание отдельных частей прокладок из паронита производится в соответствии с требованиями ГОСТ 481-80 из прокладочного картона клеем марки ХКС или БФ-2 по действующей нормативно-технической документации.

Соединения отдельных частей должны осуществляться «под углом внахлестку».


Ознакомиться с прокладками произведенными в соответствии с данным ГОСТом Вы можете  на странице Резиновые прокладки
АНАЛОГИ набивка:
МС 101, 101-С, С 105, МС 131, МС 133, МС 134, МС 161, МС 250, МС 500, МС 500А, МС 510, С 510, МС 571, МС 610, МС 750.
Н 1100, Н 1200,Н 1300, Н 1400, Н 1700, Н 1800, Н 1900, Н 3000, Н 4000, Н 5001,Н 6400, Н 7001,

Прокладка резиновая ТМКЩ Ду200 Ру10-16 исп. А фланцевая ГОСТ 15180-86, DN 200 в наличии по цене от 44,67 руб за штуку

Прокладка резиновая ТМКЩ Ду200 Ру10-16 исп. А фланцевая ГОСТ 15180-86, DN 200 в наличии по цене от 44,67 руб за штуку | Компания МЕТАЛЛСЕРВИС Подробнее
Складской терминал Цена Цена от 1шт Цена от 5шт Цена от 10шт
Видное →

44,67

44,67

44,67

МеталлобазаЦена, шт
Видное44,67 ₽

Характеристики


Похожие товары:

Выберите город

Выберите город

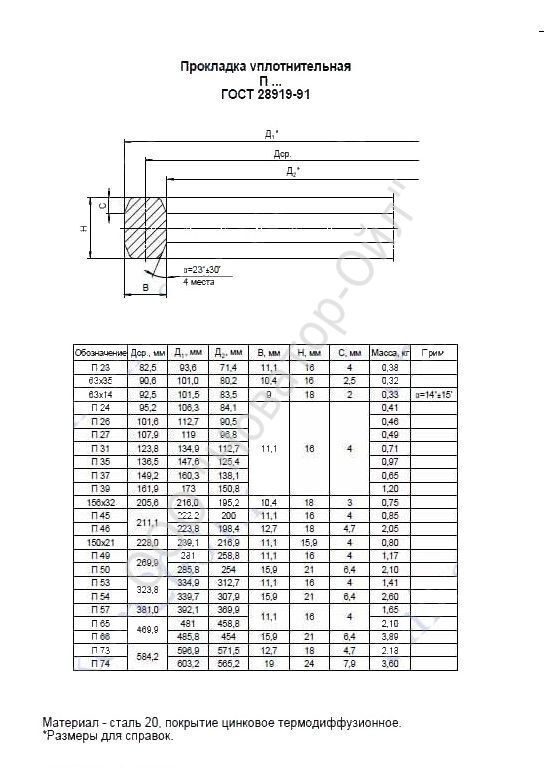

Прокладка восьмиугольная БХ, П-ГОСТ 28919-91





ГОСТ 28919-91 — стандарт, который указывает требования к фланцевому соединению и к стальной прокладке восьмиугольного сечения. Прокладка восьмиугольная БХ, П-ГОСТ 28919-91 производится для уплотнения соединений, которые эксплуатируют под давлением от 14 до 140 МПа и условным проходом от 50 до 680мм.

Прокладки восьмиугольного сечения БХ, П-ГОСТ 28919-91 способны выдерживать агрессивные среды и гарантируют исправную работу соединения под высоким давлением и температурой.

Прокладки восьмиугольного сечения БХ: Характеристики

Обозначение прокладки Наружный диаметр, D Наружный диаметр торца, D1 Ширина, b Ширина торца, b1 Высота, h Диаметр перепускного отверстия, d Радиус скругления, R Цены:
Прокладка БХ152 84,7 83,2 10,2 8,8 10,2 1,6 1,0 Цена по запросу
Прокладка БХ 153 100,9 99,3 11,4 9,8 11,4 1,6 1,0 Цена по запросу
Прокладка БХ 154 116,8 115,1 12,4 10,6 12,4 1,6 1,2 Цена по запросу
Прокладка БХ 155 148,0 145,9 14,2 12,2 14,2 1,6 1,2 Цена по запросу
Прокладка БХ 156 237,9 235,3 18,6 16,0 18,6 3,2 1,6 Цена по запросу
Прокладка БХ 157 294,5 291,5 21,0 18,0 21,0 3,2 2,0 Цена по запросу
Прокладка БХ 158 352,0 348,8 23,1 19,9 23,1 3,2 2,0 Цена по запросу
Прокладка БХ 159 426,7 423,1 25,7 22,1 25,7 3,2 2,5 Цена по запросу
Прокладка БХ 160 402,6 399,2 13,7 10,4 23,8 3,2 2,0 Цена по запросу
Прокладка БХ 162 475,5 473,5 14,2 12,2 14,2 1,6 1,2 Цена по запросу
Прокладка БХ 163 556,1 551,9 17,37 13,1 30,1 3,0 3,0 Цена по запросу
Прокладка БХ 164 570,5 556,3 24,58 20,3 30,1 3,0 3,0 Цена по запросу
Прокладка БХ 165 624,7 620,2 18,5 14,0 32,0 3,2 3,0 Цена по запросу
Прокладка БХ 166 640,0 635,5 26,1 21,6 32,0 3,2 3,0 Цена по запросу
Прокладка БХ 167 759,4 754,3 13,1 8,0 35,9 1,6 3,2 Цена по запросу
Прокладка БХ 168 765,2 760,2 16,0 11,0 35,9 1,6 3,2 Цена по запросу

Прокладки восьмиугольного сечения по П-ГОСТ 28919-91

Обозначение прокладки Средний диаметр, D Высота, h Ширина, b Ширина торца, b1 Цены:
Прокладка П 23 82,5 16 11,1 7,7 Цена по запросу
Прокладка П 24 95,2 16 11,1 7,7 Цена по запросу
Прокладка П 26 101,6 16 11,1 7,7 Цена по запросу
Прокладка П 27 107,9 16 11,1 7,7 Цена по запросу
Прокладка П 31 123,8 16 11,1 7,7 Цена по запросу
Прокладка П 35 136,5 16 11,1 7,7 Цена по запросу
Прокладка П 37 149,2 16 11,1 7,7 Цена по запросу
Прокладка П 39 161,9 16 11,1 7,7 Цена по запросу
Прокладка П 45 211,1 16 11,1 7,7 Цена по запросу
Прокладка П 46 211,1 18 12,7 8,7 Цена по запросу
Прокладка П 49 269,9 16 11,1 7,7 Цена по запросу
Прокладка П 50 269,9 21 15,9 10,5 Цена по запросу
Прокладка П 53 323,8 16 11,1 7,7 Цена по запросу
Прокладка П 54 323,8 21 15,9 10,5 Цена по запросу
Прокладка П 57 381,0 16 11,1 7,7 Цена по запросу
Прокладка П 65 469,9 16 11,1 7,7 Цена по запросу
Прокладка П 66 469,9 21 15,9 10,5 Цена по запросу
Прокладка П 73 584.2 18 12,7 8,7 Цена по запросу
Прокладка П 74 584.2 24 19,0 12,3 Цена по запросу

Материал прокладки восьмиугольного сечения по П-ГОСТ 28919-91:

Обозначение материала прокладки Марка стали, обозначение стандарта Твердость по Бринеллю, не болееУ1 Сталь 0 107 Ст 08кп 98У2 Ст 20 127 Ст 08 109К1 12?18Н9Т 160К3 10?17Н13М3Т 160

Также можете купить прокладки восьмиугольного сечения по другим стандартам.

Обозначение: ГОСТ 28919-91
Статус: действующий
Тип: ГОСТ
Название русское: Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры
Название английское: Flange connections of wellhead equipment. Types, basic parameters and dimensions
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 21.04.2018
Дата издания: 01.01.2005
Дата введения в действие: 30.06.1992
Дата последнего изменения: 11.01.2018
Переиздание: переиздание
Область и условия применения: Распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений
Список изменений: №1 от (рег. ) «»



­Оставить заявку на расчёт цен и сроков поставки

Прокладка на фланец паронитовая ГОСТ 15180-86

Выберите параметр

Выбрать параметр

Прокладка паронитовая ду 15 Прокладка паронитовая ду 20 Прокладка паронитовая ду 25 Прокладка паронитовая ду 32 Прокладка паронитовая ду 40 Прокладка паронитовая ду 50 Прокладка паронитовая ду 65 Прокладка паронитовая ду 80 Прокладка паронитовая ду 100 Прокладка паронитовая ду 125 Прокладка паронитовая ду 150 Прокладка паронитовая ду 200

Прокладки плоские ГОСТ 15180-86 от производителя.

Скачать ГОСТ 15180-86

В этом разделе каталога представлены плоские прокладки по ГОСТ 15180-86, предназначенные для уплотнения фланцев в различных системах, узлах, оборудовании, трубопроводах. Они изготавливаются из резины, паронита (комбинация асбеста, каучука и наполнителей), технических пластин ТМКЩ, картона, фторопласта-4 и композиционных материалов на их основе. Их параметры регламентированы по ГОСТ 15180-86, и выбор материала зависит от условий эксплуатации (давление, температуры, типы контактных сред).

Применение прокладок

Эта группа изделий наиболее востребована, так как они применяются во всех отраслях:

  • В инженерии – для уплотнения трубопроводов, сантехнического оборудования в местах подсоединений;
  • В машиностроении – в двигателях внутреннего сгорания, топливных, выхлопных и других системах;
  • Применение в промышленном оборудовании – в гидравлических, пневматических и других узлах.

Плоская прокладка выполняет функции уплотнителя, препятствующего переходу между внешними и внутренними средами в закрытых, герметичных системах. Такими средами могут быть газы, технические жидкости, топливо, вода.

Изделие может быть любой формы в соответствии с особенностями узлов, для которых оно предназначено. Наиболее простые – круглые прокладки с отверстием в центре. Иногда в них предусматриваются дополнительные отверстия под болты. Наиболее сложные – прокладки под головки блоков цилиндров и другие сложные механизмы. В них фрезеруются десятки отверстий, и они должны предельно точно соответствовать необходимым параметрам. В качестве дополнительных армирующих элементов могут применяться всевозможные сетчатые материалы и металлические кольца.

Выбор плоских прокладок

Чтобы выбрать подходящие по размерам и эксплуатационным характеристикам изделия, необходимо знать точные требуемые размеры, исходить из температур, давления и прочих внешних воздействий. Наши консультанты предоставят вам информацию по номенклатуре и помогут подобрать подходящие плоские прокладки. Мы организовываем бесплатную доставку до терминалов транспортных компаний, которые доставляют заказы по всей России. Оформить заявку можно со страниц каталога или по указанным номерам телефонов. Ограничений на объемы поставок нет – мы снабжаем крупные промышленные, производственные объекты и станции обслуживания по всей стране.

Отправить заявку

Описание прокладок резиновых для фланцевых соединений: сравнение характеристик

Содержание статьи:

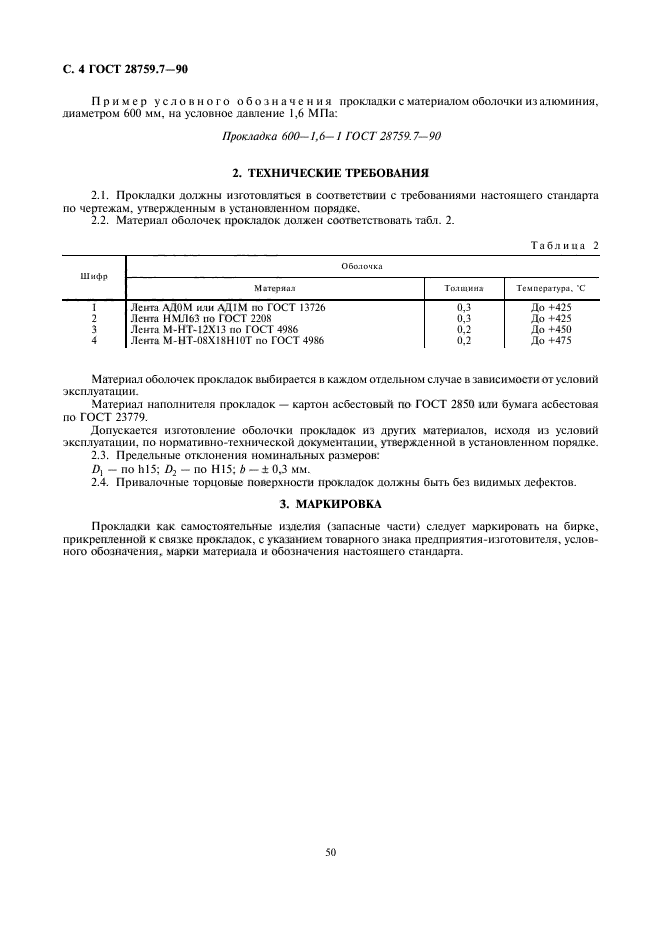

Прокладки для фланцевых соединений должны обеспечить максимальный уровень герметичности, так как чаще всего их применяют в магистралях для транспортировки жидкостей и газов в условиях высокого давления. Поэтому следует отдавать предпочтение качественным изделиям. В противном случае возникают протечки.

Особенности прокладок для фланцевых соединений

Прокладки фланцевых соединений

В зависимости от материала, из которого они производятся, прокладки бывают:

  • Металлическими. Их выпускают из мягкого, пластичного металла, который при зажатии легко меняет форму и делает стык герметичным. Обычно используют медь, мягкие сорта стали и другие материалы.

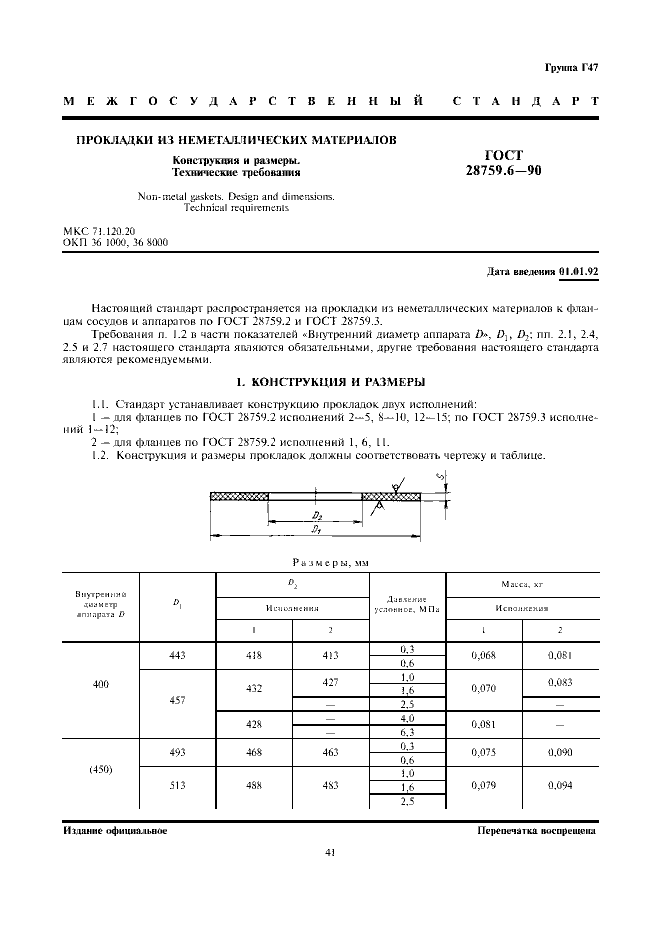

  • Неметаллическими. Их применяют при любых фланцевых соединениях. Часто покупают резиновые прокладки для фланцев из паронита, фибры и полимерных уплотнителей.
  • Комбинированными. Такие изделия изготавливают из комбинации двух и более материалов, обеспечивающих качественные уплотняющие свойства.

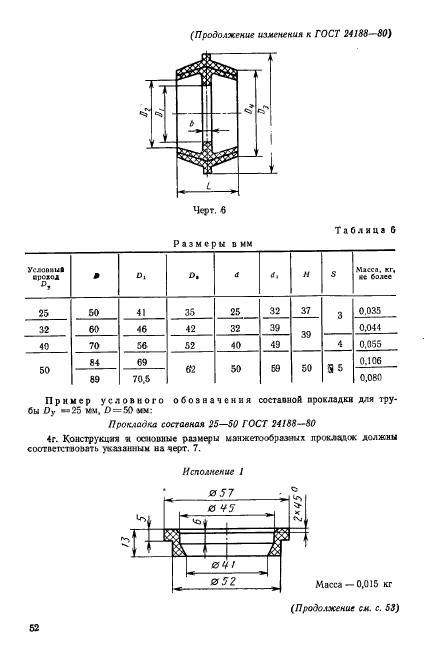

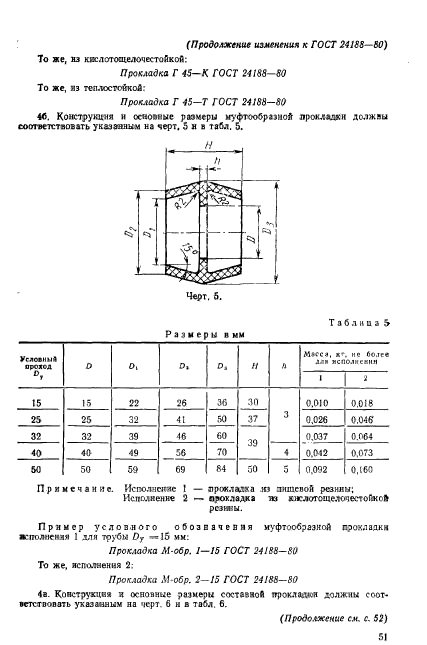

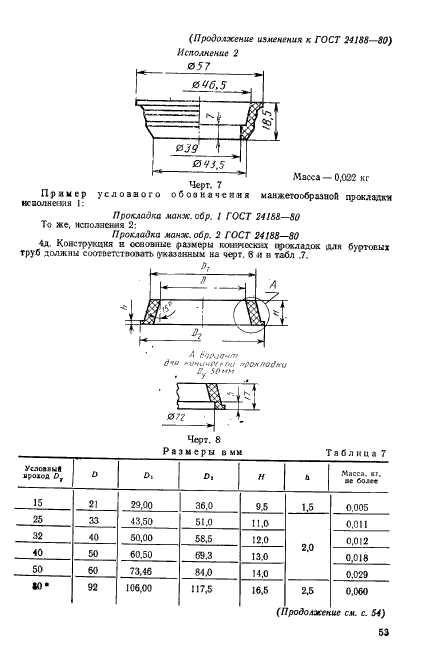

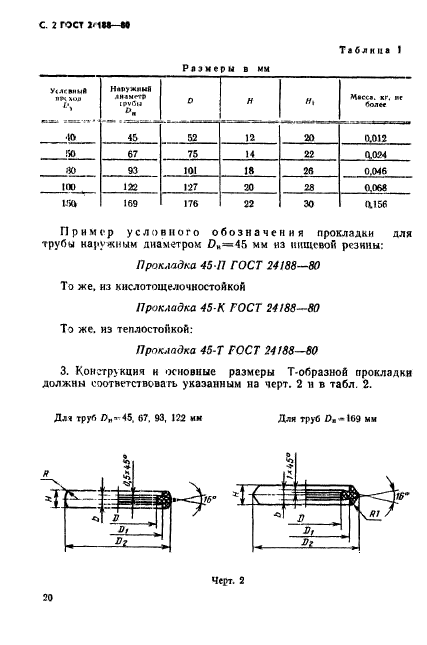

Встречаются разные конструкции прокладок:

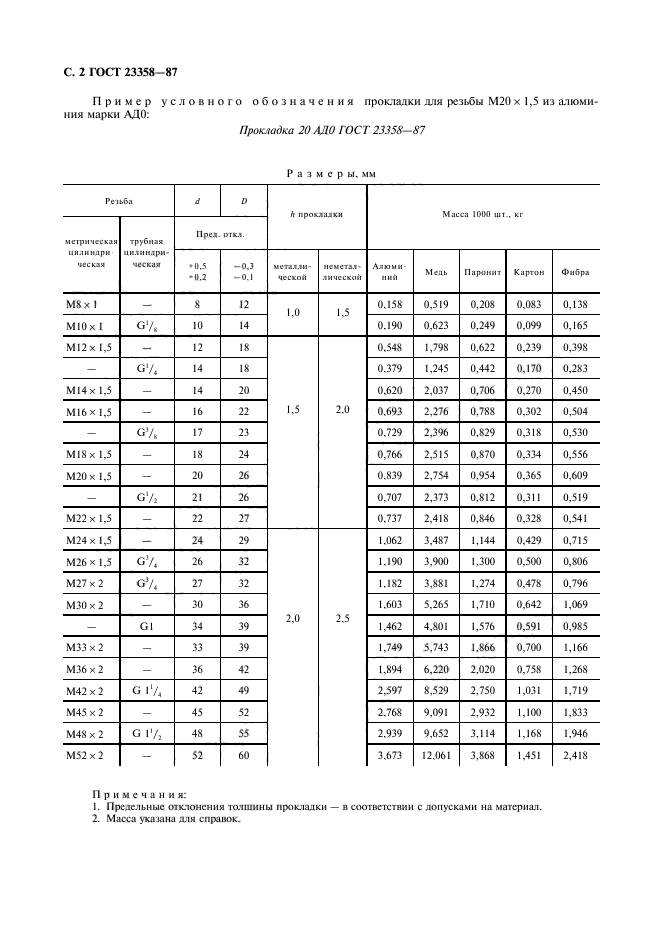

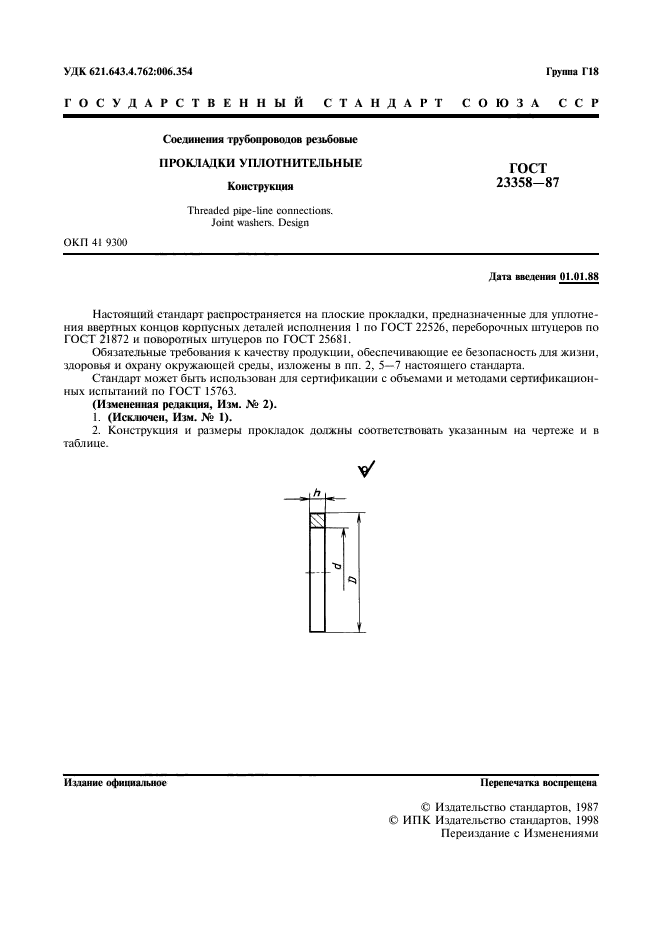

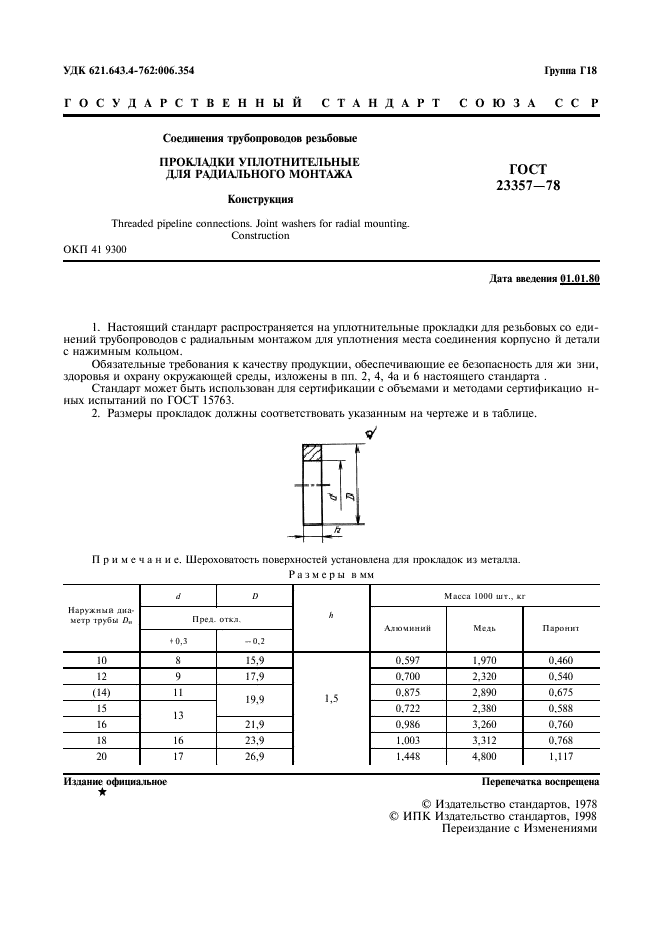

  • Плоские детали с отверстиями для болтовых и трубных стыков. Диаметр увеличен на 1-3 м. Благодаря этому соединение не попадает в основные коммуникации.
  • Линзовые. Их выполняют из легированной и углеродистой стали, которая обладает высокой точностью, но достаточно пластична.
  • Овальные. Благодаря применению этих деталей можно получить не только герметичное соединение, но и добиться снижения нагрузки прижатия болтами фланцев. Их изготавливают из углеродистой и нержавеющей стали.
  • Гофрированные. Отличаются внутренним диаметром равным по размеру фланцу, а внешний корректируется положением болтов. Для изготовления используют медь и мягкую сталь, а также бумагу, асбестовый картон.
  • Спиральные. В их состав входят два ограниченных кольца спирали. Это упругий вариант прокладочных материалов.
  • Зубчатые. Способны выдерживать температуру до +480 градусов.

Выбор конкретного типа зависит от индивидуальных предпочтений и дальнейших условий эксплуатации.

Популярные производители

Резиновые изделия по ГОСТ 7338-90

Во время покупки стоит отдавать предпочтение компаниям, чья продукция проходит тщательный контроль качества.

Крупнейшим производителем является компания ПКФ. Она предлагает покупателям прокладки:

  • Резиновые ГОСТ 7338-90. Они изготавливаются из пищевой, губчатой, пористой, вакуумной, силиконовой резины, диаметром от 1 мм.
  • Стальные или кольцо Армко. Существуют изделия овального или восьмиугольного сечения.
  • Графитовые неармированные и армированные перфорированной нержавеющей сталью.

Популярностью пользуются товары завода деталей трубопровода «Реком». Существуют такие прокладки этого производителя:

  • Металлические ASME B16.20. Они подходят для условий экстремального давления и высоких температур.
  • Линзовые уплотнительные жесткие и компенсирующие. В отличие от других, они имеют одну область уплотнения.

При выборе важно учитывать, имеет ли продукция сертификаты соответствия уплотнительных прокладок по ГОСТ и санитарно-эпидемиологическим заключениям.

Как подобрать подходящий вариант

Межфланцевые прокладки обеспечивают нормальный уровень герметичности соединения.

Прокладкой называют элемент, который находится в сжатом состоянии между деталями трубопроводов и под действием крепежей заполняет промежуток между соединяемыми деталями.

Эти элементы должны соответствовать таким требованиям:

  • Плотно прилегать к уплотняемым поверхностям.
  • Выдерживать воздействие внутренних и внешних факторов.
  • Сохранять устойчивость под влиянием высоких температур и давления.

Во время установки прокладок важно учесть, что они должны заполнять мелкие или крупные дефекты металлических поверхностей фланцев. Чаще всего встречаются микроскопические дефекты в виде шероховатостей, оставшихся от механической обработки фланцев. Полностью избежать их в производстве нельзя.

Способы монтажа

Пример фланцевого соединения с использованием прокладки

Прокладки под фланцы нужно устанавливать правильно. В процессе монтажа следует соблюдать такие правила:

  • Типы обоих фланцев должны совпадать по типу и быть правильно выровненными. Эти элементы должны обладать несоосностью в 0,4 мм.
  • Нельзя пытаться с помощью крепежей стянуть фланцы, расположенные далеко друг от друга. При этом нужно воспользоваться проставками с прокладками с двух сторон.
  • Покупать следует такие крепежи, чтобы они выдерживали возможные нагрузки.
  • Нельзя затягивать болты после того, как на неметаллическую прокладку подействует высокая температура. В противном случае она затвердеет и разрушится после нагрузки.
  • Крепежи не должны быть поврежденными коррозией, так как это станет причиной разрушения.
  • Важно чтобы материал подходил спецификации конкретного соединения.
  • Нельзя, чтобы на поверхности присутствовали царапины и задиры.
  • На гайки может припадать нагрузка не выше 20%, если сравнить этот показатель с нормой для шпилек и болтов. Желательно, чтобы материал шайбы совпадал с материалом гайки.
  • В некоторых случаях резьбу покрывают смазкой. Ее наносят тонким слоем равномерно. Важно, чтобы тип смазки был совместим с крепежом из нержавеющей стали.
  • Повторно пользоваться прокладкой и крепежом запрещено.
  • Всегда нужно выбирать изделия максимальной толщины.
  • Вырезку внешних и внутренних диаметров следует проводить после того, как были вырезаны отверстия под болты плоских фланцев. Если отверстия расположены близко к внешнему диаметру прокладки, это может стать причиной деформации.
  • Хранить изделия следует в горизонтальном положении. Их нельзя вешать на крюк. Находиться прокладки должны в сухом прохладном помещении. Тепло, влага и контакт с маслами и химикатами приведет к повреждению.
  • Если есть возможность, не стоит обрабатывать смазкой прокладки и рабочие поверхности фланцев.

Для затягивания соединения используют метод «крест-накрест». Достаточно трех или четырех подходов. Но важно помнить, что применение такой последовательности приведет к укреплению одного болта и ослаблению другого. По этой причине затяжку болтов нужно повторять по кругу.

Чтобы справиться с ослаблением крепежей и прокладок, перед началом использования проводят повторное затягивание соединений.

В некоторых случаях, если прокладки используют с фланцами сцепления для теплообменника, нужно провести дополнительную затяжку во время начального нагрева теплообменника.

Основные виды поломок и как их избежать

Чаще всего, если не воспользоваться таблицей размеров прокладок для фланцевых соединений, наблюдается течь после подачи воды в трубопровод. Это связано с недостаточной или избыточной нагрузкой в соединении или неравномерной нагрузкой. В этом случае справиться с дефектом поможет установка новой прокладки. После ее монтажа нужно проверить выравнивание фланцев, их рабочие поверхности и затянуть болты в соответствии с рекомендациями.

Также протечки могут образовываться после непродолжительной эксплуатации. Это возможно, если в крепеже и прокладке произошло ослабление, и нагрузка на соединение снизилась.

Проблема связана с цикличностью технологического процесса по температуре и давлению. Возможно, не подходит тип прокладки и выбранный материал. Чтобы справиться с колебаниями, можно воспользоваться удлиненными шпильками или болтами совместно с втулками или мощными тарельчатыми пружинными шайбами.

Чтобы избежать всех повреждений, нужно выбирать прокладки из материалов, соответствующих условиям эксплуатации: давлению, составу, температуре рабочей и окружающей среды.

Китай Индивидуальный класс ANSI 150 фунтов DIN Pn6pn10pn16 ГОСТ JIS Pn10 Pn16 Pn10 Pn16 150 фунтов резиновая EPDM NBR Фланцевая прокладка Поставщики, производители — Прямая цена с завода

Описание

С момента основания мы всегда придерживались политики «высоких технологий, высокого качества и высокого уровня обслуживания», а благодаря профессиональным и уникальным инновационным идеям мы быстро росли в отрасли уплотнительных лент для алюминиевых дверей, уплотнительных лент для дверей из EPDM, Профиль силиконовой резины EPDM в Китае.Мы стремимся превратить нашу компанию в отличное предприятие, основанное на принципах экологичности, качества и ответственности, а также добиться устойчивого развития. Теперь у нас есть опытный экипаж для международной торговли. Наша компания — это компания с богатым деловым опытом, сильной экономической мощью, передовыми технологиями производства, надежными правилами и положениями и разнообразными услугами. Мы продолжаем совершенствовать механизм внедрения, обучения и использования талантов и продвигать работу талантов на новый уровень.

Резиновая прокладка обладает маслостойкостью, кислотостойкостью и щелочестойкостью, термостойкостью и морозостойкостью, антивозрастными свойствами.Его можно разрезать непосредственно на уплотнительную прокладку любой формы. Он широко используется в медицине, электронике, химической промышленности, антистатической, огнестойкой, пищевой и других отраслях промышленности.

Основной материал резиновой прокладки — силикон, нитрильный каучук, фторкаучук и другие резиновые прокладки.

Резиновая прокладка Преимущества

1. Нитрильный каучук изготавливается из бутадиена и акрилонитрила путем эмульсионной полимеризации. Нитрильный каучук в основном производится путем низкотемпературной эмульсионной полимеризации, отличной маслостойкостью, высокой износостойкостью, хорошей термостойкостью, сильной адгезией.

2. Резиновое уплотнительное кольцо является самым основным и применимым к широкому спектру требований к этим уплотнительным продуктам. Оно вулканизируется полимером, добавляя наполнитель, пигмент и различные добавки для образования синтетического каучука. Он имеет очень отличную компрессию и упругость.

3. В условиях низкой температуры и низкого давления минимальное усилие затяжки также может обеспечить эффективный герметизирующий эффект. Фланец при сносе не расколется, а неровность и повреждение поверхности фланца также могут обеспечить хороший эффект уплотнения.

4. Поскольку резина обладает отличной расширяемостью и антипроницаемостью, она будет очень эффективным герметиком, устойчивым к газовой жидкости.

Сертификация

ISO9001; СЕ; БВ; API.

Упаковка и доставка

Плоская прокладка фланца из резины EPDM

1. Внутренняя упаковка представляет собой защитную пленку.

2. Внешняя упаковка — картонная (деревянная) упаковка.

3. По требованию заказчика.

Почему выбирают нас

1) Мы можем поставить много различных видов резиновых колец и резиновых фланцевых прокладок.

2) Материалы включают NBR, NR, SBR, IIR, EPDM, силикон, нитриловый каучук и Vitonor по запросу клиента.

3) Резиновые изделия обладают хорошей водостойкостью, маслостойкостью, устойчивостью к высоким/низким температурам и хорошей прочностью на растяжение.

4) Стандарт: стандарты BS4504 и BS2494 или стандарты по запросу клиентов.

5) Специальные резиновые прокладки и уплотнительные кольца могут быть изготовлены по чертежам или образцам заказчика.

6) Широко используется для герметизации воздуха, воды или химикатов в машинах от пыли и масла.

7) Все производственные процессы соответствуют стандартам ISO9001:2000 и ISO14001.

8) Превосходные химические и физические свойства.

9) Доступны различные размеры и цвета.

Чтобы удовлетворить все более сложные и изменчивые потребности пользователей в обработке, наша компания уделяет внимание постоянному совершенствованию и повышению производительности и качества ANSI Class 150lbs DIN Pn6pn10pn16 GOST JIS Pn10 Pn16 Pn10 Pn16 150lbs Rubber EPDM NBR Фланцевая прокладка.Наша компания придерживается корпоративной культуры «искренность как руководство, качество как основа, инновации как средство и сервис как гарантия», активно привлекает таланты и стремится к технологическим инновациям и непрерывным исследованиям и разработкам новых продуктов в соответствии с рыночный спрос, чтобы предоставить клиентам высококачественные продукты и услуги. Мы пользуемся хорошей репутацией на международном рынке благодаря нашему превосходному качеству, и наша продукция экспортируется во многие зарубежные страны и регионы.

150-16-01-1-Б ГОСТ 33259-2015 Плоский фланец AISI 904L

Технические условия

150-16-01-1-Б ГОСТ 33259-2015 Плоский фланец AISI 904L
1. Материал: 904L
2. Размер: 6 дюймов (DN150)

3. Стандарт: ГОСТ 33259-2015

4. Тип: Тип 01

5. Давление: PN16

Китайский производитель фланцев Yaang поставляет 150-16-01-1-B ГОСТ 33259-2015 Плоский фланец AISI 904L.

Диапазоны составов нержавеющих сталей марки 904L

Артикул

Рабочая темп.

Давление

Общие спецификации

NBR резиновая прокладка на фланце

-20

PN <= 16MPA

DN15 ~ DN400

FluorOrubber Gasket

-20 ℃ ~ 200 ℃

-20

PN <= 16MPA

DN15 ~ DN400

Натуральная резина прокладка

-50 ℃ ~ 80 ℃

PN <= 16MPA

DN15 ~ DN400

неопреновая резина прокладка

-20 ℃ ~ 100 ℃

PN <= 16MPA

DN15 ~ DN400

Прокладка из EPDM

-57℃~176℃

PN<=2.5mpa

DN15 ~ DN400

-100

-100

PN <= 3.0MPA

DN15 ~ DN400

Марка

С

Мн

Си

П

С

Кр

Пн

Никель

Медь

904Л

мин.

макс.

0,02

2

1

0,045

0,035

19

23

4

5

23

28

1

2


150-16-01-1-Б ГОСТ 33259-2015 Плоский фланец AISI 904L
1 Материал:

Нержавеющая сталь: например, 304, 304L, 316, 316L, 321, 904L

                       310S, 904L, S31803, F51 и так далее.

2 Стандарт: ГБ, JIS, BS, DIN, ANSI и нестандартные
3 Класс ANSI: 15, 030, 040, 060, 090
4 Размер: 1/2″ — 24″
5 Тип:

Накидные фланцы, глухие фланцы, фланцы с соединением внахлестку,

Фланцы с приварной горловиной, Плоский фланец,

Фланцы для сварки враструб и фланцы с резьбой

6 Номинальное давление:

Класс: 150 300 400 600 900 1500 и 2500

PN: 6 10 16 25 40 64 и 160, 5K — 40K и так далее

7 Поверхность уплотнения: ФФ, РФ, ЖЖ, FM, Р.TJ, RJ и так далее.
8 Производственный процесс: сырье-резка-нагрев-ковка-термическая обработка-механическая обработка-инспекция.
15 Применение:

нефть, химия, энергия, газ, вода, трубопровод, теплообменник,

судостроение, строительство и др.

16 Допуск: не менее +_8% нормальной толщины стенки.

Фланец ГОСТ 33259 тип 01, давление Ру 16/25

Диаметр условный (DN), мм Наружный диаметр (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (дБ), мм Толщина полки (б), мм Размер крепежа (d0), мм Количество отверстий крепления (n), шт Масса одного фланца, кг
15 95/95 65/65 девятнадцать 14/12 14/14 4/4 0.6 / 0,7
20 105/105 75/75 девятнадцать 14/16 14/14 4/4 0,9/1
25 1115/115 85/85 девятнадцать 16/16 14/14 4/4 1,1/1,2
32 135/135 100/100 39 16/18 18/18 4/4 1.5/1,7
40 145/145 110/110 46 19/19 18/18 4/4 2/2
50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7
65 180/180 145/145 78 21/21 18/18 4/8 3.4/3.2
80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1
100 215/230 180/190 110 23/25 18/22 8/8 4,7/6
125 245/270 210/220 135 25/27 18/26 8/8 6.3 / 8.2
150 280/300 240/250 161 25/27 26/26 8/8 7,8/10
200 335/360 295/310 222 27/29 22/26 12/12 10/13,3
250 405/425 355/370 273 28/31 28/30 12/12 14.5 / 19
300 460/485 410/430 325 30/32 28/30 16/12 18/23
350 520/550 470/490 377 30/38 30/33 16/16 23/34
400 580/610 525/550 426 34/40 34/33 16/16 31/45
500 710/730 650/660 530 44/48 44/39 20/20 57/67
600 840/840 770/770 630 45/49 45/39 20/20 80/91
800 1020/1075 950/990 820 49/63 49/45 24/24 104/182
1000 1255 / — 1170 / — 1020 58 / — 58 / — 28 / — 179 / —

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01
с уплотнением исполнения В

Контрольная группа по ГОСТ Р 33259

В маркировке фланцев по ГОСТ 33259 проставляют римские цифры I, II, III, IV, V.Эти цифры показывают, к какой контрольной группе относится фланец. Ниже представлена ​​таблица с подробным описанием.

Группа управления Условия дозирования Тип и объем испытаний Характеристики поставки Применимость
я Заготовки из одной марки стали Химический анализ — каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам
II Заготовки из стали одной марки, подвергнутые совместной термообработке Химический анализ — каждая плавка.
Измерение твердости — 5% партия,
но не менее 5 шт.
IWC по запросу
Химический состав.
Твердость
Для фланцев PN ≤ 6 для всех DN и для фланцев PN ≤ 16 DN ≤ 300 для неопасных сред
III Заготовки из стали одной марки, термически обработанные по одному режиму Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Управление безотказное —
по требованию заказчика.
IWC по запросу
Химический состав.
Твердость
Для фланцев PN ≤ 25 все DN для неопасных сред.
Для фланцев PN ≤ 6 DN ≤ 150
для жидких рабочих сред, связанных с опасными веществами
IV Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Механические свойства — 1% от каждого набора,
но не менее 2 шт.
Неразрушающий контроль — каждая штука.
IWC по запросу
Химический состав.
Твердость.
Механические свойства (предел текучести, относительное сужение, ударная вязкость).
Сопротивление ICC
Для фланцев PN ≤ 160 все DN для всех сред
В Каждая заготовка по отдельности Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Механические свойства — каждая заготовка.
Неразрушающий контроль — каждая штука.
IWC по запросу
Для фланцев PN > 160 все DN для всех сред

Схема установки плоского фланца на трубу


Допускается фаска на сварном шве под углом (50±5)°

ПРИМЕНЕНИЕ:

1. Нефтехимическая промышленность

2. Фармацевтическая промышленность

3. Пищевая промышленность

4. Авиационная и аэрокосмическая промышленность

5.Архитектурно-декоративное производство

6. Нефтегазовая промышленность

Прочие характеристики:

1) Химические и физические характеристики: прочный, устойчивый к коррозии и высокой температуре

2) Мы также производим фланцы со специальными характеристиками в соответствии с требованиями клиентов;

Если у вас есть какие-либо вопросы о продуктах, пожалуйста, свяжитесь с нами  [email protected]

Spiratem 123 Спирально-навитые прокладки

Описание

МЕТАЛЛИЧЕСКИЕ / ПОЛУМЕТАЛЛИЧЕСКИЕ МЕТАЛЛИЧЕСКИЕ / ПОЛУМЕТАЛЛИЧЕСКИЕ СПИРАЛЬНЫЕ ПРОКЛАДКИ SPIRATEM

Уплотнительный элемент спирально-навитой прокладки состоит из Уплотнительный элемент спирально-навитой прокладки состоит из V-образной металлической полосы, намотанной по спирали, в сочетании с наполнителем из мягкого уплотнительного материала.Металлическая полоса обеспечивает выдающуюся устойчивость, а гибкий уплотняющий наполнитель гарантирует превосходную герметизацию. Благодаря сочетанию материалов спиральная прокладка пригодна для герметизации в условиях различных колебаний температуры и давления. В зависимости от области применения спирально-навитая прокладка может быть оснащена наружным и/или внутренним кольцом. • Спирально-навитые прокладки подходят для использования в широком диапазоне давлений и, следовательно, являются универсальными прокладками общего назначения • Спирально-навитые прокладки могут использоваться для герметизации жидкости давление до 250 бар и криогенная температура до -200 °C и высокая температура до +550 °C / +1100 °C (по специальному запросу)• благодаря прочной конструкции спирально-навитая прокладка проста в установке, не вызывая повреждений (хотя следует соблюдать особую осторожность при транспортировке и установке прокладок большого диаметра без направляющих колец)• наружные направляющие кольца служат для центрирования спирального элемента на торцах фланцев и предотвращения выброса• благодаря сочетанию различных материалов обмотки и металлов, прокладок может быть адаптирована к широкому спектру условий эксплуатации • благодаря неадгезивному характеру прокладка легко снимается после обслуживания • прокладки не повреждают фланец е лица.

Стандартные размеры

Рифленая поверхность, штекер-гнездо, шпунт-паз

• EN 1092-1, EN 1759-1 для фланцев, в соответствии со стандартом прокладок EN 1514-2 и EN 12560-2

• ASME/ANSI B 16.5 для фланцев, от 150 до 2500 фунтов — от 1/2 дюйма до 24 дюймов, в соответствии со стандартом на прокладки ASME B 16.20

• ASME B 16.47, серия A (MSS SP-44) для фланцев, от 150 до 900 фунтов — от 26 до 60 дюймов в соответствии со стандартом на прокладки ASME B 16.20

• ASME B 16.47, серия B (API 605) для фланцев от 150 до 900 фунтов – от 26 до 60 дюймов в соответствии со стандартом на прокладки ASME B 16.20

• ГОСТ 12815 по стандарту прокладок ГОСТ Р 52376 и ОСТ 26.260.454

• BS 1560 ASME/ANSI B 16.5 для фланцев от 150 до 2500 фунтов — от 1/2 до 24 дюймов в соответствии со стандартом на прокладки BS 3381

• фланцы по DIN — для всех типов

• другие размеры по спецификациям ÖMV или MIDER и по требованию заказчика



Фланец ГОСТ 33259, Фланец 33259 для рынка России, Фланец из углеродистой стали ГОСТ 33259 Производители и поставщики в Китае

Категория продукта Фланец 33259, мы специализированные производители из Китая, Фланец ГОСТ 33259, Фланец 33259 Для России Рынок поставщиков / фабрик, оптовые продажи высокого качества продукты Фланец из углеродистой стали ГОСТ 33259 НИОКР и производство, у нас есть идеальное после- служба продаж и техническая поддержка.Надеемся на ваше сотрудничество!

Торговая марка: NC

Упаковка: Фанерный ящик

Возможность поставки: 12000 тонн в год

Фланцевое соединение

ГОСТ представляет собой фитинги или оборудование для двух труб, а кованое фланцевое соединение является важной конструкцией соединительного трубопровода. Кованые фланцевые соединения просты в использовании, способны выдерживать большее давление. В промышленном трубопроводе используется ГОСТ…

Торговая марка: NC

Упаковка: фанерный ящик

Возможность поставки: 12000 тонн в год

Фланец — это детали, которые соединяют два конца трубы. Фланцевое соединение определяется фланцевой прокладкой, а три болта соединяются как группа комбинированной уплотнительной конструкции разъемного соединения. Прокладка добавляется между двумя фланцами и…

Торговая марка: NC

Упаковка: Морской фанерный ящик/поддон

Возможность поставки: 20 000 тонн в год

ГОСТ 12821 80 33259 Фланцевое соединение представляет собой двухтрубную арматуру или оборудование, а кованое фланцевое соединение является важным соединением при строительстве трубопроводов. Кованые фланцевые соединения просты в использовании, способны выдерживать большее давление в промышленности…

Торговая марка: NC

Упаковка: ФАНЕРНЫЕ КОРОБКИ

Возможность поставки: 12 000 тонн в год

Накидной приварной фланец можно надеть на трубу, а затем приварить на месте. Он изготовлен из легированной углеродистой стали и нержавеющей стали…

Торговая марка: NC

Упаковка: Фанерный ящик

Возможность поставки: 12 000 тонн в год

Скользящий приварной фланец можно надеть на трубу, а затем приварить на месте. Он изготовлен из легированной углеродистой стали и нержавеющей стали…

Торговая марка: NC

Упаковка: Фанерный ящик

Возможность поставки: 12 000 тонн в год

ГОСТ Фланец — это детали, которые соединяют два конца трубы. Фланцевое соединение определяется фланцевой прокладкой, а три болта соединяются как группа комбинированной уплотнительной конструкции разъемного соединения. Между двумя фланцами добавляется прокладка…

Китай 33259 Поставщики фланцев

Фланец — это детали, которые соединяют два конца трубы, фланцевое соединение определяется фланцем, прокладкой и тремя болтами, соединенными как группа комбинированной уплотнительной конструкции разъемного соединения. Прокладка добавляется между двумя фланцами, а затем крепится болтами.Различный фланец давления, толщина различна, и болты, которые они используют, различны.

Применение фланца: строительство, нефтяная, химическая промышленность, судостроение, производство бумаги, металлургия, водопровод и канализация, легкая и тяжелая промышленность, водопровод и электротехника и т.д.

ГОСТ 12820-80 304 ПЛ Фланец DN80 1,6 МПа

Давление PN = 1,6 МПа (16 кгс/см²)

 Описание

D, мм

D1, мм

д, мм

Дм, мм

Ду, мм

d1, мм

б, мм

h5, мм

Кол-во

Масса, кг

Плита фланцевая ГОСТ 12821-80 1-15-16 ст.3 (20)

95

65

14

30

19

12

12

33

4

0,68

Плита фланцевая ГОСТ12821-80 1-20-16 ст.3 (20)

105

75

38

26

18

36

0,87

Плита фланцевая ГОСТ 12821-80 1-25-16 ст.3 (20)

115

85

45

33

25

38

1,05

Плита фланцевая ГОСТ 12821-80 1-32-16 ст.3 (20)

135

100

18

55

39

31

13

40

1,54

Плита фланцевая ГОСТ 12821-80 1-40-16 ст.3 (20)

145

110

64

46

38

42

1,85

Плита фланцевая ГОСТ 12821-80 1-50-16 ст.3 (20)

160

125

76

58

49

45

2,28

Плита фланцевая ГОСТ 12821-80 1-65-16 ст.3 (20)

180

145

94

77

66

15

47

3,19

Плита фланцевая ГОСТ 12821-80 1-80-16 ст.3 (20)

195

160

110

90

78

17

50

4,21

Плита фланцевая ГОСТ 12821-80 1-100-16 ст.3 (20)

215

180

130

110

96

8

4,9

Плита фланцевая ГОСТ 12821-80 1-125-16 ст.3 (20)

245

210

156

135

121

19

57

6,75

Плита фланцевая ГОСТ 12821-80 1-150-16 ст.3 (20)

280

240

22

180

161

146

8,3

Плита фланцевая ГОСТ 12821-80 1-200-16 ст.3 (20)

335

295

240

222

202

21

58

12

11,79

Плита фланцевая ГОСТ 12821-80 1-250-16 ст.3 (20)

405

355

26

292

278

254

23

65

17,36

Плита фланцевая ГОСТ 12821-80 1-300-16 ст.3 (20)

460

410

346

330

303

24

66

22,76

Плита фланцевая ГОСТ 12821-80 1-350-16 ст.3 (20)

520

470

400

382

351

28

70

16

32,04

Плита фланцевая ГОСТ 12821-80 1-400-16 ст.3 (20)

580

525

30

450

432

398

32

75

43

Плита фланцевая ГОСТ 12821-80 1-500-16 ст.3 (20)

710

650

33

559

535

501

38

90

20

70,97

Плита фланцевая ГОСТ 12821-80 1-600-16 ст.3 (20)

840

770

39

660

636

602

41

99,3

Плита фланцевая ГОСТ 12821-80 1-800-16 ст.3 (20)

1020

950

850

826

792

45

95

24

130,57

Плита фланцевая ГОСТ 12821-80 1-1000-16 ст.3 (20)

1255

1170

45

1060

1028

992

49

110

28

203,39

Плита фланцевая ГОСТ 12821-80 1-1200-16 ст.3 (20)

1485

1390

52

1268

1228

1192

51

125

32

284,94

Таблица размеров и допусков спирально-навитых прокладок, класс 150, NPS 1/2

Размеры спирально-навитых прокладок ASME B16.20 используется с фланцами с выступом ASME B16.5

Metal Industries является одним из старейших производителей, дилеров, дистрибьюторов, продавцов и поставщиков стальных фланцев, которые изготавливаются с использованием высококачественной стали, такой как нержавеющая сталь 304,304L, 310,310S, 316,316L ,317л. Эти фланцы наиболее надежны и изготавливаются, чтобы соответствовать разным размерам труб. Инженеры и лучшие в мире консультанты по проектам используют эти фланцы из нержавеющей стали в механически обработанных компонентах, металлургической промышленности, производящей стальные фланцы и поставляющей компании государственного сектора уже 2 десятилетия, мы являемся утвержденным поставщиком стальных фланцев в первоклассных компаниях государственного сектора, таких как ONGC, Indian Oil, NTPC. ,BHEL,ONGC,HPCL BPCL и т.д.мы также являемся утвержденным поставщиком стальных фланцев Saudi Aramco. Мы поставляем фланцы из нержавеющей стали компаниям, занимающимся производством оборудования, горнодобывающей промышленностью, нефтеперерабатывающими заводами, химическим производством, производством стали и алюминия, коммунальными услугами и транспортом, а также промышленным строительством. Мы также поставляем и обслуживаем огромные запас других марок стальных фланцев, таких как ФЛАНЦЫ ИЗ ЛЕГКОЙ СТАЛИ, ФЛАНЦЫ A182 F1 / F5 / F9 / F11 / F22 / F91, Фланцы из никелевого сплава 200, Фланцы из никелевого сплава 201, Фланцы из дуплексной стали UNS S31803, Фланцы из дуплексной стали UNS S32205, Углеродистая сталь Фланцы, МЕДНО-НИКЕЛЬ ФЛАНЦЫ, ФЛАНЦЫ ИЗ ИНКОНЕЛЯ, ФЛАНЦЫ HASTELLOY, ФЛАНЦЫ MONEL, ФЛАНЦЫ ИЗ СПЛАВА 20.

мы в Metal Industries хорошо известны гарантированной быстрой доставкой фланцев из нержавеющей стали в Индию и страны Персидского залива. Основная причина в том, что у нас есть отличные складские помещения и помещения для хранения как готовой продукции, так и полуфабрикатов в самом сердце финансовой столицы Индии (Мумбаи)

Metal Industries , также особое внимание уделяется упаковке. Стальные фланцы упакованы в деревянные коробки из гофрированного картона, обернутые в пузырчатую пленку.





Размеры прокладок со спиральной навивкой ASME B16.20 используется с фланцами с выступом ASME B16.5

2 Уплотнительное элемент 25,4 57,2

4 диаметр
класс 150 NPS 1/2-24
NSPS Внутреннее кольцо
Наружное кольцо
внутри (D1)
диаметр
внутри (D2)
диаметр
(d3)
Диаметр
Внешний (d4)
Диаметр
1/2 14,2 19,1 31. 8 47,8
3/4 20,6 39,6
1 26,9 31,8 47,8 66,8
1.1 / 4 38,1 47.8 60.5 60.5 76.2
1,1 / 2 44.59 54.1 69,9 85,9
2 55.6 69.9 85.9 104,9
2,1 / 2 66,5 82,6 98,6 124
3 81 101,6 120,7 136,7
4 106,4 127 149.4 149.4 174,8
5 131.7 155.7 177.8 196.9
6 6 157.2 г. 182.6 209 г.6 222,3
8 215,9 233,4 263,7 279,4
10 268,2 287,3 317,5 339,9
12 317,5 339,9 374.7 409.7 409.7
14 349.3 371.6 406.4 450.9
169
16 400,1 422.4 463,6 514,4
18 449,3 474,7 527,1 549,4
20 500,1 525,5 577,9 606,6
24 603,3 628.7 685.8 717.6 717.6
внутри (D1) внутри (D1) Внутри (D2) внутри (D2) На улице (D3)
Диаметр
наружный (D4)
Внутренний Кольцо Уплотнительный элемент Наружное кольцо

Общие примечания:

  • Размеры указаны в миллиметрах, если не указано иное.
  • На изображении показано спирально-навитое уплотнение с внутренним и наружным кольцами.
  • d1 = внутренний диаметр при использовании внутреннего кольца.
  • d2 = Уплотнительный элемент внутреннего диаметра, если внутреннее кольцо не используется.
  • d3 = наружный диаметр уплотнительного элемента.
  • d4 = наружный диаметр наружного кольца.
  • Толщина внутреннего и наружного кольца: 2,97 мм — 3,33 мм.
  • Толщина уплотнительного элемента: 4,45 мм.
  • Допуск Внешний диаметр для NPS 1/2 до NPS 8 составляет ± 0.8 мм; для NPS 10 до NPS 24 допуск составляет + 1,5 мм — 0,8 мм.
  • ASME B16.20 не распространяется на фланцы класса 400 до NPS 3 и фланцы класса 900 до NPS 2,1/2.
  • Нет фланцев класса 400 от NPS 1/2 до NPS 3 (используйте класс 600), фланцев класса 900 от NPS 1/2 до NPS 2,1/2 (используйте класс 1500) или фланцев класса 2500 NPS 14 или больше.
  • Внутренние диаметры внутреннего кольца, показанные для номинальных размеров от 1,1/4 до 2,1/2 дюйма в классах 1500 и 2500, обеспечивают ширину внутреннего кольца 0,12 дюйма, практический минимум для производственных целей.
  • ASME B16.20, который распространяется на спирально-навитые прокладки, требует использования сплошных металлических внутренних колец в: классе давления 900, номинальных размерах труб 24 и больше, классе давления 1500 от номинальных размеров труб 12 и больше, классе давления 2500 от номинальных размеров труб 4 и больше и все прокладки заполнены ПТФЭ.

Отправить запрос



Мы экспортируем фланцевые прокладки в более чем 40 стран, таких как ОАЭ, ЕГИПЕТ, ТУРЦИЯ, ОАЭ, Саудовская Аравия, Катар, Оман, Малайзия, Синагапор, Индонезия, Судан, Израиль, Южная Африка, Кения, Малайзия, Иран, Ирак, Саудовская Аравия, Бахрейн, Катар, Йемен, Кувейт, Аргентина, Палестина, Алжир, Италия, Тунис, Оман, Мавритания, США, Бангладеш, Ливан, Канада, Вьетнам, ИНДИЯ, Судан, Сирия, Марокко, Ливия , Джордон и многие другие..

у нас также есть наши торговые представители, чтобы понять требования наших клиентов, мы поддерживаем готовые запасы фланцевых прокладок в таких городах, как Абу-Даби, Эр-Рияд, Манама, Маскат, Доха, Дубай, Дамаск, Хартум, Бейрут, Джидда, Алеппо, Александрия , Алжир, Амман, Мосул, Каир, Багдад, Даммам, Касабланка, Басра, Мекка, Триполи, Рабат, Сана, Эрбиль, Хилла, Порт-Саид, Марракеш, Медина, Аль-Худайда, Омдурман, Дамиетта, Хомс, Кафр-Давар, Бенгази, Фес, Бахри, Нуакшот, Сулеймания, Сафи, Зарка, Оран, Киркук, Исмаилия, Тунис, Агадир, Танжер, Шарджа, Шибин Эль-Ком, Мисрата, Матра, Аден, Наджаф, Кербела, Латакия, Сус, Мекнес, Газа, Фаллуджа, Асуан, Кассала, Аль-Убайид, Сохаг, Куала-Лумпур, Пенанг, Кучинг и многие другие…

Отправить запрос



Страна: Афганистан, Албания, Алжир, Американское Самоа, Андорра, Ангола, Ангилья, Антигуа и Барбуда, Аргентина, Армения, Аруба, Австралия, Австрия, Азербайджан, Багамы, Бахрейн, Бангладеш, Барбадос, Беларусь , Бельгия, Белиз, Бенин, Бермудские острова, Бутан, Боливия, Босния и Герцеговина, Ботсвана, остров Буве, Бразилия, Бруней, Болгария, Буркина-Фасо, Бурунди, Камбоджа, Камерун, Канада, Кабо-Верде, Каймановы острова, Центральноафриканская Республика, Чад , Остров Рождества, Кокосовые (Килинг) острова, Колумбия, Коморские острова, Конго, Демократическая Республика (Заир), Конго, Республика, Острова Кука, Коста-Рика, Хорватия, Куба, Кипр, Чехия, Дания, Джибути, Доминика, Доминиканская Республика, Эквадор, Египет, Сальвадор, Экваториальная Гвинея, Эритрея, Эстония, Эфиопия, Фолклендские острова, Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа (Франция), Гуам (США), Гу atemala, Гвинея, Гвинея-Бисау, Гайана, Гаити, Святой Престол, Гондурас, Гонконг, Венгрия, Исландия, Индия, Индонезия, Иран, Ирак, Ирландия, Израиль, Италия, Кот-д’Ивуар (Кот-д’Ивуар), Ямайка, Япония, Иордания, Казахстан, Кения, Кирибати, Кувейт, Кыргызстан, Лаос, Латвия, Ливан, Лесото, Либерия, Ливия, Лихтенштейн, Литва, Люксембург, Макао, Македония, Мадагаскар, Малави, Малайзия, Мальдивы, Мали, Мальта, Маршалловы острова, Мартиника (французский), Мавритания, Маврикий, Майотта, Мексика, Микронезия, Молдова, Монако, Монголия, Черногория, Монтсеррат, Марокко, Мозамбик, Мьянма, Намибия, Науру, Непал, Нидерланды, Нидерландские Антильские острова, Новая Каледония (французский), Новая Зеландия, Никарагуа, Нигер, Нигерия, Ниуэ, остров Норфолк, Северная Корея, Северные Марианские острова, Норвегия, Оман, Пакистан, Палау, Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины, остров Питкэрн, Польша, Полинезия (французская), Португалия, Пуэрто-Рико, Катар, Реюньон, Румыния, Россия, Руанда, остров Святой Елены, Сент-Китс и Невис, Саин t Люсия, Сен-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марино, Сан-Томе и Принсипи, Саудовская Аравия, Сенегал, Сербия, Сейшельские острова, Сьерра-Леоне, Сингапур, Словакия, Словения, Соломоновы острова, Сомали, Южная Африка



* — АВК Интернэшнл

1. Стержень Нержавеющая сталь 1.4104 (430F)
2. Грязесъемное кольцо Резина NBR
3. Кольцевое уплотнение Резина NBR
4. Подшипник Полиамид
5. Крышка Ковкий чугун ГЖС-500-7 (ГГГ-50)
6. Упорное кольцо Латунь, DZR CW602N
7. Манжета Резина EPDM
8. Болт крышки Нержавеющая сталь A2, запаянная клеем-расплавом
9. Прокладка крышки Резина EPDM
10. Клиновая гайка Латунь, DZR CW626N
11. Клин Ковкий чугун, инкапсулированный EPDM
12.

Добавить комментарий

Ваш адрес email не будет опубликован.
