Гост на прокладки для фланцев: Прокладка фланцевая ГОСТ

Розміри фланцевих прокладок. Статті компанії «ТОВ «КомпенсМАШ»»

В таблиці 1 наведені розміри фланцевих прокладок для плоских фланців (ісп. А) виконаних по ГОСТ 12815-80 залежно від номінального тиску.



Зовнішні розміри фланцевих прокладок відрізняються, так як відрізняються межцентровые розміри фланців в залежності від тиску.

Наприклад: фланцева прокладка Ду 50 Ру 6,3 має розміри 95х57 мм, прокладка Ду 50 Ру 16 106х57 мм і на фланці Ру 6,3 не підійде.

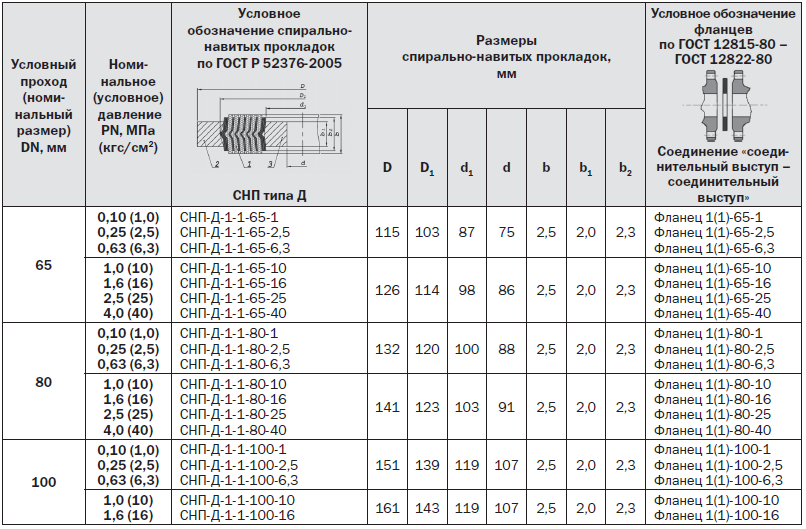

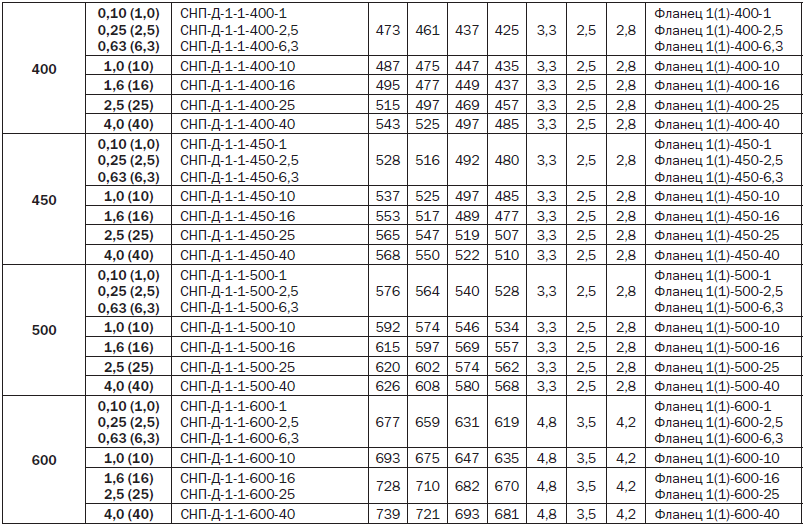

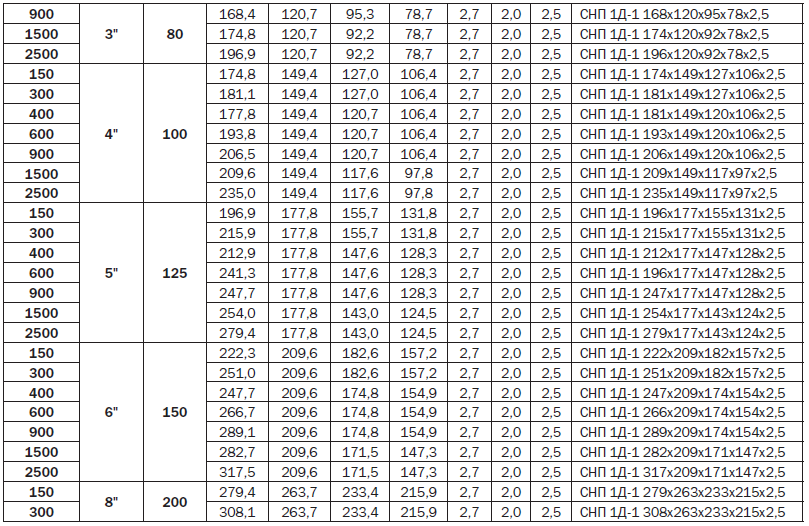

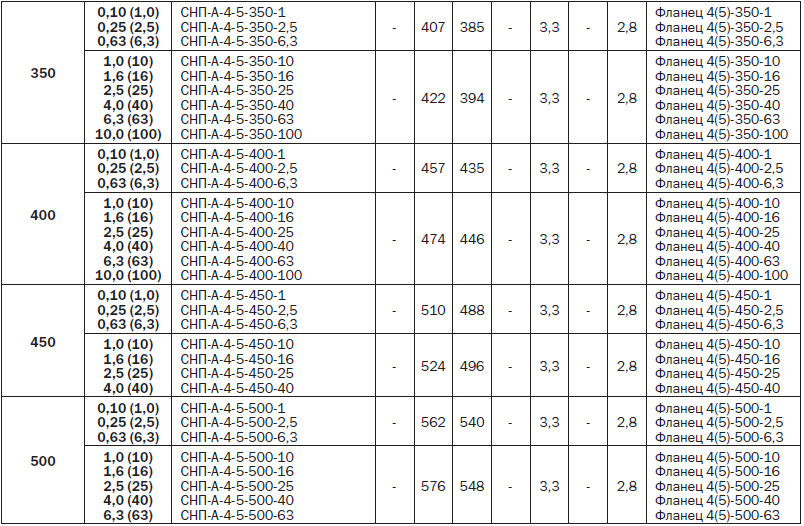

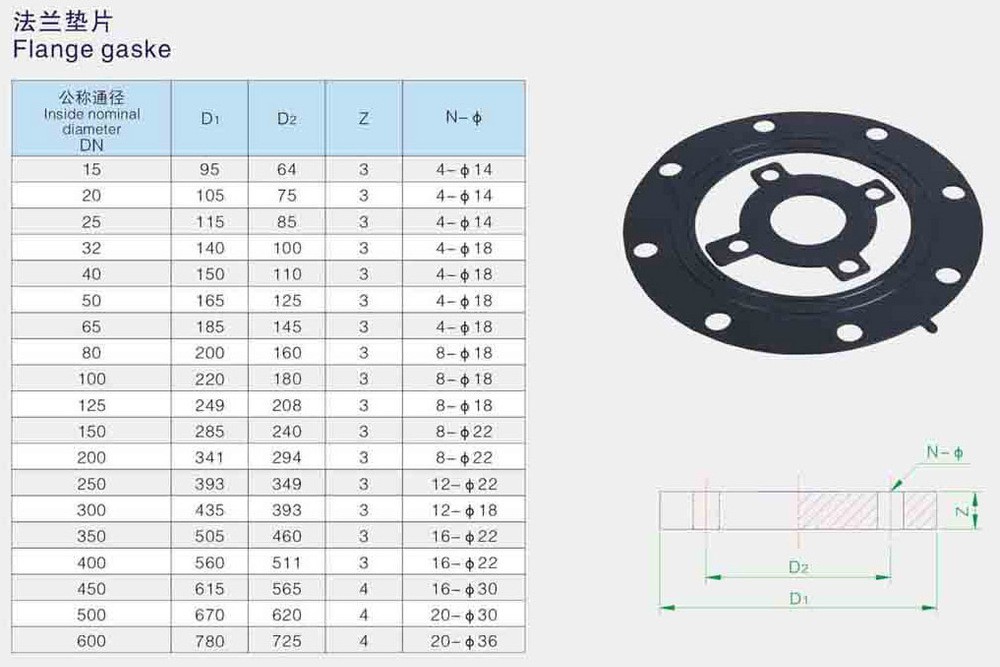

Таблиця 1. Розміри фланцевих прокладок по ГОСТ 15180-86 для плоских фланців


Прохід умовний DyТиск умовний-Ру, МПа (кгс/см2)Зовнішній діаметр прокладки DВнутрішній діаметр прокладки dМаса 1000 шт., кг, не більше
100,1-0,63 (1,0-6,3)38144,0
1,0-4,0 (10-40)
45		6,0
150,1-0,63 (1,0-6,3)43205,0
1,0-4,0 (10-40)507,0
200,1-0,63 (1,0-6,3)53257,0
1,0-4,0 (10-40)609,0
250,1-0,63 (1,0-6,3)632910,0
1,0-4,0 (10-40)6913,0
320,1-0,63 (1,0-6,3)753813,0
1,0-4,0 (10-40)8116,0
400,1-0,63 (1,0-6,3)854517,0
1,0-4,0 (10-40)9120,0
500,1-0,63 (1,0-6,3)955718,0
1 ,0-4,0 (10-40) 10626,0
650,1-0,63 (1,0-6,3)1157524,0
1,0-4,0 (10-40)12633,0
800,1-0,63 (1,3-6,3)1328732,0
1,0-4,0 (10-40)14140,0
1000,1-0,63 (1,0-6,3)15110637,0
1,0; 1,6; (10; 16)16147,0
2,5; 4,0 (25; 40)16652,0
1250,1-0,63 (1,0-6,3)18113249,0
1,0;1,6 (10; 16)19161,0
2,5; 4,0 (25; 40)19161,0
1500,1-0,63 (1,0-6,3)20616153,0
1,0; 1,6 (10; 16)		21666,0
2,5; 4,0 (25; 40)22275,0
(175)0,1-0,63 (1,0-6,3)23619162,0
1,0; 1,6 (10,0; 16)24677,7
2,5 (25)25287,0
4,0 (40)264106,0
2000,1-0,63 (1,0-6,3)26121669,0
1,0; 1,6 (10; 16)27186,0
2,5 (25)282105,0
4,0 (40)288116,0
(225)0,1-0,62 (1,0-6,2)28623684,0
1,0; 1,6 (10; 16)301112,0
2,5 (25)308126,0
4,0 (40)320150,0
250		0,1-0,63 (1,0-6,3)318264101,0
1,0; 1,6 (10; 16)327120,0
2,5 (25)338143,0
4,0 (40)350170,0
3000,1-0,63 (1,0-6,3)372318119,0
1,0; (10)376129,0
1,6 (16)382144,0
2,5 (25)398183,0
4,0 (40)415228,0
3500,1-0,63 (1,0-6,3)421372125,0
1,0 (10)436166,0
1,6 (16)442183,0
2,5 (25)455220,0
4,0 (40)475280,0
4000,1-0,63 (1,0-6,3)473421149,0
1,0 (10)487192,0
1,6 (16)495211,0
2,5 (25)515282,0
4,0 (40)543377,0
(450)0,1-0,63 (1,0-6,3)528473173,0
1,0 (10)537203,0
1,6 (16)553258,0
2,5 (25)565300,0
4,0 (40)568311,0
5000,1-0,63 (1,0-6,3)576528165,0
1,0 (10)592210,0
1,6 (16)615312,0
2,5; 4,0 (25; 40)620332,0
6000,1-0,63 (1,0-6,3)677620 232,0
1,0 (10)693301,0
1,6; 2,5 (16; 25)728457,0
4,0 (40)739508,0
(700)0,1-0,63 (1,0-6,3)782720292,0
1,0 (10)808422,0
1,6 (16)798372,0
2,5 (25)827520,0
4,0 (40)844609,0
8000,1-0,63 (1,0-6,3)888820365,0
1,0 (10)915517,0
1,6 (16)908478,0
2,5 (25)942675,0
4,0 (40)970843,0
(900)0,1-0,63 (1,0-6,3)988920407,0
1,0 (10)1015577,0
1,6 (16)1008533,0
2,5 (25)1034700,0
4,0 (40)10801005,0
10000,1-0,63 (1,0-6,3)10881020450,0
1,0 (10)1125707,0
1,6 (16)1122686,0
2,5 (25)1150886,0
4,0 (40)11901180,0
12000,1-0,25 (1-2,5)12881220536,0
0,63 (6,3)1305674,9
1,0 (10)1338948,0
1,6 (16)1334914,2
2,5 (25)13601134,0
4,0 (40)13941428,0

Граничні відхилення зовнішнього і внутрішнього діаметрів прокладки з пароніту по ГОСТ 481-80 повинні відповідати 15-го квалітету: h25, Н15

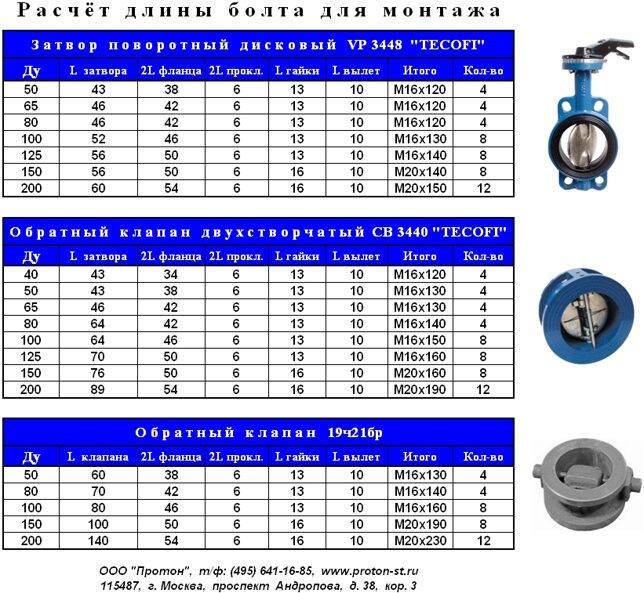

Толщина прокладок определяется в зависимости от типа материала, рабочих параметров и состояния фланцев. Важно помнить правило: чем тоньше прокладка, тем надежнее соединение.

Чаще всего применяются фланцевые прокладки из безасбестовых паронитов толщиной 2,0 мм



Пример условного обозначения прокладки исполнения А для фланца Dy 100 мм на Ру 0,25 МПа (2,5 кгс/см2 ) из безасбестового паронита марки Gambit AF-Oil:

Прокладка А-100-2,5 AF-Oil — DIN 28091

Пример условного обозначения прокладки исполнения А для фланца Dy 1200 мм на Ру 1,6 МПа (16 кгс/см2 ) из безасбестового паронита марки Gambit AF-200U:

Прокладка А-1200-16 AF-200U — DIN 28091



Применение безасбестовых паронитов позволяет применять толщину прокладки на 30% меньше чем для асбестового за счет лучшей приспособляемости к фланцам и восстанавливаемости.



Если ранее применялся паронит толщиной 4,0 мм, то безасбестовый прокладочный материал применяется толщиной 3,0 мм при этом повышается надежность соединения.



Стандартно, безасбестовый паронит производится в толщинах до 3,0 мм. Материал толщиной 4,0 мм изготавливается под заказ, а большие толщины достигаются путем складывания двух толщин без применения клея или смазки. При этом надежность соединения не снижается.

Например: фланцевая прокладка толщиной 5.0 мм производится путем складывания двух толщин 2,0 мм 3,0 мм.

Прокладка фланцева Ду 400, Ру 1,0 МПа, пароніт ПОН ГОСТ 15180-86: Цена в Украине ➜ прокладки от «Торговий дім «Індустрія»»

Опис

Виготовляюємо виконання: А, Б, В, Г, Д і на умовний тиск від 1,0 до 200 кгс/см2, умовний прохід Dу від 10 до 3000 мм. А також виготовимо прокладки за вашими розмірами та з інших необхідних вами матеріалів і товщини.

Паронітові прокладки міжфланцеві — кільця з пароніту ПОН (обробного призначення) для ущільнення фланцевих з’єднань. Виготовляються за розмірами відповідно до ГОСТу 15180-86.

Призначення:

для ущільнення фланцевих з’єднань різної трубопровідної арматури. Для повної герметизації сполучних частин систем ГВС і опалення.

Прокладки з пароніту діаметром до 1500 мм виготовляються з суцільного аркуша, понад 1500 мм — з декількох частин методом їх стикування в «ластівчин хвіст» або склеюванням «нахлист».

Шорсткість з’єднуваних поверхонь під встановлення паронітової прокладки має бути не більш ніж Rz = 40 мкм.

Фізико-механічні показники пароніту ПОН:

1. Щільність, г/см3

1,6-2,0

2. Послову міцність у разі розриву в поперечному напрямку, МПа (кгс/см2), не менш ніж

9,01(90)

3. Збільшення маси в рідких середовищах, %, не більш ніж
воді за температури ЮО °C упродовж 5 год
гасині за температури 23 °C упродовж 5 год
олива МС-20 або МК-22 за температури 150 °C упродовж 5 год
олії МК-8 за температури 100 °C упродовж 5 год
паливні ТС-1 за температури 200 °C упродовж 5 год
їдком калі концентрації 450 г/дм3 за температури 100 °C упродовж 5 год


14
40
—
—
—
—

4. Зменшення маси в рідких середовищах, %, не більш ніж:
10%-ї азотної кислоти за ГОСТ 4461-77 за температури (100±5) °C упродовж 5 год
10% сірчаної кислоти за ГОСТ 4204-77 за температури (100±5) °C упродовж 5 год


—
—

5. Стискність за тиску 35 МП а (350 кг/см2), %

8-18

6. Відновлюваність після зняття тиску 35 МПа (350 кгс/см2), %, не менш ніж

33

Приклад умовного позначення прокладки доповнення А для фланця Dу 100 мм на Ру 0,25 МПа (2,5 кгс/см2) з пароніту ПОН:

Прокладка А-100-2,5-ПОН ГОСТ 15180-86

Приклад умовного позначення прокладки — Г для фланця Dу 250 мм на Ру 4,0 МПа (40 кгс/см2) з пароніту ПОН:

Прокладка Г-250-40-ПОН ГОСТ 15180-86

Виконування прокладок залежно від виконання ущільнювальних поверхонь фланців мають відповідати зазначеним у таблиці:

Виконання прокладок

Виконання ущільнювальних поверхонь за ГОСТ 12815-80

Умовний тиск Ру, Мпа (кгс/см2)

Умовний прохід Dу, мм

Чертеж

А

1

0,1; 0,25 (1; 2,5)

10-3000



0,63 (6,3)

10-2400

1,0 (10)

10-2000

1,6 (16)

10-1600

2,5 (25)

10-1400

4,0 (40)

10-1200

Б

2; 3

0,1-4,0 (1,0-40,0) 6,3 (63)

10 (100)

16 (160)

10-800

10-600

10-400

15-300

В

4; 5

Г

8; 9



Г

8; 9

20 (200)

15-250

Д

1; 5

0,1-0,63 (1,0-6,3)

40-800

1,0-4,0 (10-40)

25-800

6,3 (63)

25-600

10 (100)

25-400

16 (160)

25-300

20 (200)

25-250

Примітка: виготовляємо фланцеві прокладки без отворів під болти.
