Болт М24 ГОСТ 22353-77 высокой прочности (8.8)
Болт ГОСТ 22353-77 болт высокопрочный с шестигранной головкой класса точности В, предназначены для ответственных конструкций.
Болты высокопрочные ГОСТ 22353-77 диаметром резьбы М24 широко используются в металлоконструкциях несущих большие статические и динамические нагрузки, благодаря хорошим показателем временным сопротивлением не менее d = 1100 МПа.
Технологический процесс изготовления по ГОСТ 22353-77 диаметром резьбы М24:
Способ изготовления болтов по ГОСТ 22353-77 практически идентично на всех заводах Украины и России. Производятся высокопрочные болты следующим образом, в пяти ударный автомат горячей высадки металла подается кругляк ст. 40Х или 40Х селект, заранее подготовленного диаметра. После на болванку накатывается резьба определенной длинны, на резьбонакатном станке. После болты проходят сложный процесс термической обработки, где и происходит закалка болтов для получения нужной твердости. При необходимости на болты наносится оцинкованное покрытие для эстетичности и долговечности высокопрочных болтов.
Болт высокопрочный М24 ГОСТ 22353-77, технические характеристики:
диаметр резьбы болта 24 мм;
шаг резьбы 3;
размер под ключ ― 41;
высота головки болта ― 17.
Предлагаем высокопрочные болты по ГОСТ 22353-77 диаметром резьбы М24 в следующих размерах:
Болт высокопрочный ГОСТ 22353-77 М24х60,
Болт высокопрочный ГОСТ 22353-77 М24х65,
Болт высокопрочный ГОСТ 22353-77 М24х70,
Болт высокопрочный ГОСТ 22353-77 М24х75,
Болт высокопрочный ГОСТ 22353-77 М24х80,
Болт высокопрочный ГОСТ 22353-77 М24х85,
Болт высокопрочный ГОСТ 22353-77 М24х90,
Болт высокопрочный ГОСТ 22353-77 М24х95,
Болт высокопрочный ГОСТ 22353-77 М24х100,
Болт высокопрочный ГОСТ 22353-77 М24х105,
Болт высокопрочный ГОСТ 22353-77 М24х110,
Болт высокопрочный ГОСТ 22353-77 М24х115,
Болт высокопрочный ГОСТ 22353-77 М24х120,
Болт высокопрочный ГОСТ 22353-77 М24х125,
Болт высокопрочный ГОСТ 22353-77 М24х130,
Болт высокопрочный ГОСТ 22353-77 М24х140,
Болт высокопрочный ГОСТ 22353-77 М24х150,
Болт высокопрочный ГОСТ 22353-77 М24х160,
Болт высокопрочный ГОСТ 22353-77 М24х170,
Болт высокопрочный ГОСТ 22353-77 М24х180,
Болт высокопрочный ГОСТ 22353-77 М24х190,
Болт высокопрочный ГОСТ 22353-77 М24х200,
Болт высокопрочный ГОСТ 22353-77 М24х210,
Болт высокопрочный ГОСТ 22353-77 М24х220,
Болт высокопрочный ГОСТ 22353-77 М24х230,
Болт высокопрочный ГОСТ 22353-77 М24х240,
Болт высокопрочный ГОСТ 22353-77 М24х250,
Болт высокопрочный ГОСТ 22353-77 М24х260,
Болт высокопрочный ГОСТ 22353-77 М24х270,
Болт высокопрочный ГОСТ 22353-77 М24х280,
Болт высокопрочный ГОСТ 22353-77 М24х290,
Болт высокопрочный ГОСТ 22353-77 М24х300.
Теоретическая масса высокопрочных болтов М24 ГОСТ 22353-77 1000 шт. В кг:
Болт высокопрочный ГОСТ 22353-77 М24х60 ― 367
Болт высокопрочный ГОСТ 22353-77 М24х65 ― 386,
Болт высокопрочный ГОСТ 22353-77 М24х70 ― 404,
Болт высокопрочный ГОСТ 22353-77 М24х75 ― 421,
Болт высокопрочный ГОСТ 22353-77 М24х80 ― 438,
Болт высокопрочный ГОСТ 22353-77 М24х85 ― 456,
Болт высокопрочный ГОСТ 22353-77 М24х90 ― 473,
Болт высокопрочный ГОСТ 22353-77 М24х95 ― 491,
Болт высокопрочный ГОСТ 22353-77 М24х100 ― 508,
Болт высокопрочный ГОСТ 22353-77 М24х105 ― 525,
Болт высокопрочный ГОСТ 22353-77 М24х110 ― 543,
Болт высокопрочный ГОСТ 22353-77 М24х115 ― 560,
Болт высокопрочный ГОСТ 22353-77 М24х120 ― 578,
Болт высокопрочный ГОСТ 22353-77 М24х125 ― 595,
Болт высокопрочный ГОСТ 22353-77 М24х130 ― 612,
Болт высокопрочный ГОСТ 22353-77 М24х140 ― 646,
Болт высокопрочный ГОСТ 22353-77 М24х150 ― 682,
Болт высокопрочный ГОСТ 22353-77 М24х160 ― 714,
Болт высокопрочный ГОСТ 22353-77 М24х170 ― 748,
Болт высокопрочный ГОСТ 22353-77 М24х180 ― 783,
Болт высокопрочный ГОСТ 22353-77 М24х190 ― 818,
Болт высокопрочный ГОСТ 22353-77 М24х200 ― 853,
Болт высокопрочный ГОСТ 22353-77 М24х220 ― 922,
Болт высокопрочный ГОСТ 22353-77 М24х240 ― 992,
Болт высокопрочный ГОСТ 22353-77 М24х260 ― 1061,
Болт высокопрочный ГОСТ 22353-77 М24х280 ― 1131,
Болт высокопрочный ГОСТ 22353-77 М24х300 ― 1200.
krepsila.com
болт, м24, гост, 7798, 70 фундаментные болты, предельные отклонения размеров, шпильки, анкерная плит
ГОСТ, ТУ | ГОСТ 7798-70 |
Комментарии | Применяются в машиностроении и строительстве в качестве деталей соединения. |
МАРКА СТАЛИ: | «>35; 40Х; 30ХР |
КЛАСС ПРОЧНОСТИ**: | «>8,8; 10,9 |
d | Шаг резьбы | k | b* | S | е, не менее | L |
---|---|---|---|---|---|---|
6 | 1 | 4 | 18 | 10 | 11,1 | 16-60 |
8 | 1,25 | 5,3 | 22 | 13 | 14,4 | 20-70 |
10 | 1,5 | 6,4 | 26 | 17 | 18,9 | 25-90 |
12 | 1,75 | 7,5 | 30 | 19 | 21,1 | 25-90 |
16 | 2,0 | 10 | 38 | 24 | 26,8 | 30-120 |
20 | 2,5 | 12,5 | 46/52 | 30 | 33,5 | 50-150 |
22 | 2,5 | 14 | 50/56 | 32 | 35,7 | 60-150 |
24 | 3 | 15 | 54/60 | 36 | 40,0 | 60-200 |
27 | 3 | 17 | 60/66 | 41 | 45,6 | 80-200 |
30 | 3,5 | 18,7 | 66/72 | 46 | 51,3 | 80-200 |
Масса 1000 штук, кг | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
L,мм/d,мм | М6 | М8 | М10 | М12 | М16 | М20 | М22 | М24 | М27 | М30 |
16 | 5,930 | — | — | — | — | — | — | — | — | — |
20 | 6,742 | 13,02 | — | — | — | — | — | — | — | — |
25 | 7,871 | 14,84 | 26,64 | 38,72 | — | — | — | — | — | — |
30 | 8,981 | 17,12 | 29,48 | 42,82 | 83,34 | — | — | — | — | — |
35 | 10,09 | 19,09 | 32,7 | 47,2 | 90,62 | — | — | — | — | — |
40 | 11,20 | 21,07 | 35,78 | 51,64 | 97,99 | — | — | — | — | — |
45 | 12,31 | 23,04 | 38,87 | 56,08 | 105,7 | — | — | — | — | — |
50 | 13,42 | 25,02 | 41,95 | 60,53 | 113,6 | 190,6 | — | — | — | — |
55 | 14,53 | 26,99 | 45,04 | 64,97 | 121,5 | 203,7 | — | — | — | — |
60 | 15,64 | 28,97 | 48,12 | 69,41 | 129,4 | 216,0 | 266,5 | 329,9 | — | — |
65 | — | 30,94 | 51,21 | 73,85 | 137,3 | 228,4 | 281,4 | 348,8 | — | — |
70 | — | 32,91 | 54,29 | 78,3 | 145,2 | 240,7 | 296,4 | 366,5 | — | — |
75 | — | — | 57,38 | 82,74 | 153,1 | 253,0 | 311,3 | 384,3 | — | — |
80 | — | — | 60,46 | 87,19 | 161,0 | 265,0 | 326,0 | 402,1 | 536,1 | 687,5 |
90 | — | — | 66,63 | 96,06 | 176,8 | 290,1 | 356,1 | 437,6 | 581,0 | 743,0 |
100 | — | — | — | — | 192,6 | 314,7 | 385,9 | 473,2 | 626,0 | 798,5 |
110 | — | — | — | — | 208,4 | 339,4 | 415,8 | 508,7 | 671,0 | 854,1 |
120 | — | — | — | — | 224,2 | 364,1 | 446,7 | 544,2 | 716,0 | 909,6 |
130 | — | — | — | — | — | 338,8 | 475,5 | 579,8 | 761,0 | 965,2 |
140 | — | — | — | — | — | 413,5 | 505,4 | 615,3 | 806,0 | 1021 |
150 | — | — | — | — | — | 438,1 | 535,2 | 650,8 | 850,1 | 1076 |
160 | — | — | — | — | — | — | — | 686,4 | 895,9 | 1132 |
170 | — | — | — | — | — | — | — | 721,9 | 940,9 | 1188 |
180 | — | — | — | — | — | — | — | 757,5 | 985,0 | 1243 |
190 | — | — | — | — | — | — | — | 793,0 | 1031 | 1299 |
200 | — | — | — | — | — | — | — | 828,6 | 1076 | 1354 |
*Длина резьбы, указанная в знаменателе, для болтов с L>120. | ||||||||||
** Классы прочности по типоразмерам болтов определяются при составлении договора. |
Шпильки М20Х1000
Болт фундаментный ГОСТ 24379-80 тип 2.2 М56
Рисунок 1
Болты фундаментные ГОСТ больше известны в профессиональной среде как анкерными болтами. Они представляют собой детали для крепежа различных конструкций при возведении зданий любого назначения. Это специальные прутки с удерживающей частью на одном конце и металлической резьбой – на другом. Купить их можно на собственном производстве ООО «ПТК Крепеж». Использование фундаментных болтов очень широко распространено в строительстве и, пожалуй, ни одному мастеру не под силу выполнить работу без крепежей: неподвижное соединение элементов всевозможных конструкций присутствует практически повсеместно.
Наше предприятие ООО «ПТК Крепеж» на современном оборудовании изготовит, проработает и просчитает для вас необходимые фундаментные анкерные болты без посредников и гарантирует самые низкие цены производителя !Наша продукция будет востребована вами : при строительстве жилых домов, коттеджей и государственных учреждений; при возведении военных и других стратегически важных зданий ; при укреплении мостов и плотин; для надежной фиксации длительно используемого оборудования, применяемого в строительстве.Покупая у нас фундаментные болты вы сможете легко решить что использовать для крепления различных строительных конструкций! Качественное изготовление точно в срок!
Анкерный болт ГОСТ 24379-80 тип 2.1 М16х200
Болты фундаментные ГОСТ 24379 необходимый
Наше предприятие ООО «ПТК Крепеж» на современном оборудовании изготовит для вас необходимые фундаментные анкерные болт без посредников и гарантируем самые низкие цены производителя !
www.24379.ru
Анкерный болт М24 ГОСТ 24379.1-80 для фундаментов
Анкерный болт М24 ГОСТ 24379.1-80 для фундаментов
Анкерный болт предназначен для надежного скрепления строительных конструкций, а так же различного строительного оборудования. Болт для фундамента М24 изготавливают в соответствии с ГОСТ 24379.1-80. Такие болты поддерживают все здание, потому они должны выдерживать просто невероятные нагрузки.
Такие болты допускаются в применение из разной стали, все зависит от условий применения крепежа. Самыми популярными является болты, изготовленные из стали СТ3ПС2, 20, 09Г2С. Болты из стали 09Г2С используют при условии низких температур. Для увеличения прочности изделия проходят процедуру закалки.
Технические характеристики фундаментных болтов
Характеристики | Тип 1 исполнение 1 | Тип 1 исполнение 2 | Тип 2 | Тип 5 | |||
Шпилька | |||||||
Шаг резьбы | 3 | ||||||
Диаметр стержня | 24 | ||||||
Длина резьбы | 110 | ||||||
Длина сгиба | 75 | 200 | — | ||||
Длина крюка | — | 100 | — | ||||
Гайка | |||||||
Размер под ключ | 36 | ||||||
Диаметр описанной окружности | 39.6 | ||||||
Высота | 21.5 | ||||||
Шайба | |||||||
Внутренний диаметр | 25 | ||||||
Внешний диаметр | 55 | ||||||
Толщина | 8 | ||||||
Плита анкерная | |||||||
Внутренний диаметр | — | 32 | — | ||||
Ширина | — | 100 | — | ||||
Толщина | — | 18 | — |
Теоретический вес и пример установки фундаментного болта тип 1
| Длина болта, мм | Теоретическая масса, кг |
500 | 2.35 | |
600 | 2.71 | |
710 | 3.10 | |
800 | 3.42 | |
900 | 3.77 | |
1000 | 4.13 | |
1120 | 4.56 | |
1250 | 5.03 | |
1320 | 5.28 | |
1400 | 5.55 | |
1500 | 5.90 | |
1600 | 6.26 | |
1700 | 6.61 |
Теоретический вес и пример установки фундаментного болта тип 2
Длина болта, мм | Теоретическая масса, кг | |
200 | 0.92 | |
250 | 0.99 | |
300 | 1.07 | |
350 | 1.15 | |
400 | 1.23 | |
450 | 1.31 | |
500 | 1.39 | |
600 | 1.55 | |
700 | 1.72 | |
800 | 1.86 | |
900 | 2.02 | |
1000 | 2.18 | |
1120 |
Вы можете приобрести анкерные болты, а так же другие метизы у нас на сайте, по очень выгодной цене. Компания «КрепСила» уже больше 10 лет поставляет качественные болты и другую продукцию на рынок Украины. Сотрудничая с нами, вы получаете гарантию от производителя на 36 месяцев, что доказывает качество и надежность крепежа. С каждым изделием идет уникальный сертификат качества. Мы доставим продукцию в любую точку Украины.
krepsila.com
Болт ГОСТ 22323-77 диаметр резьбы М24 класс прочности 12.9
Купить болты.
В нашем интернет магазине Вы всегда сможете купить болт класс прочности 12.9 таки размеров: Болт М12, Болт М14, Болт М16, Болт М18, Болт М20, Болт М22, Болт М24, Болт М27, Болт М30, Болт М36.
Различные и общестроительные, монтажные также ремонтные работы очень сложно себе вообразить без разнообразных крепежей , изделий и материй. Одно из этаких простых, и в тот час незаменимых изделий болт. Болт это крепеж, представляющий собой стержневой элемент с шестигранной головой и нарезанной наружной резьбовой структурой и образующий соединение с содействием отверстия с резьбой или гайки.
Помимо остального обширного ассортимента крепежей Крепсила предлагает Вам главные типы болтов разнообразного назначения также же и в полной размерном ряду . В нашем предприятии всегда можно купить : болт с шестигранной головой, шпилька резьбовая (метрика), болт с внутренним под шестигранник ключ (имбусы DIN 912), болт мебельный, ,болт DIN 933 с полной резьбой также болт с шестигранной головой ГОСТ 7805, ГОСТ 7798 с неполной резьбой (стержнем), черные(без оцинкования), оцинкованные, болты нержавеющие. Резьбовая шпилька (стержневая) в большинстве из случаев используется с помощью наращивании и скреплений крепежных конструкций разнообразной конфигурации. Мы рады предложить Вам купить шпильки резьбовые (стержни) из различных материй: стальные (различного вида класса прочности), шпильки из нержавеющей стали, шпилька стальная покрытая оцинкованным покрытием. В нашем сайте всегда Вы сможете выбрать метизный крепеж необходимого. типоразмера, и учетом размахов Ваших работ или строений. Также Вы у нас сможете купить болт мебельный, с отличительной особенностью данных болтов является квадратный подголовник с круглой (полукруглой) головой. Эти болты обширно применяются при изготовлении разнообразных видов мебели и также некоторых специфических приспособлений и изделий. Вы у нас сможете выбрать, приобрести болт мебельный стальной, болт стальной с гальваническим покрытием оцинкованием , болт из нержавеющей стали также болт латунный Также из нашего ассортимента показаны болты с полной либо с не полной резьбой. Болты DIN 933 с полной резьбой используются в машиностроении для соединения либо крепления листового металла. Существует ещё один разновидность болтов, широко распространенных в строительстве разных монтажных работ этот болт производится с неполной резьбой. Этот болт часто применяется в машиностроительный сфере при производстве мебельной конструкции . Отличительной особенностью данных болтов являются сочетания, способные стерпеть не только статические также и динамические циклические нагрузки. «Крепсила» рада предлагать Вам купить высокопрочные болты отличного качества и собственного производства в Харькове.
Размеры высокопрочного болта М24:
Размер болта (мм) | Вес |
Болт М24×60.12.9 ГОСТ 7805-70 | 0.367 |
Болт М24×65.12.9 ГОСТ 7805-70 | 0.386 |
Болт М24×70.12.9 ГОСТ 7805-70 | 0.404 |
Болт М24×75.12.9 ГОСТ 7805-70 | 0.421 |
Болт М24×80.12.9 ГОСТ 7805-70 | 0.438 |
Болт М24×85.12.9 ГОСТ 7805-70 | 0.456 |
Болт М24×90.12.9 ГОСТ 7805-70 | 0.473 |
Болт М24×95.12.9 ГОСТ 7805-70 | 0.491 |
Болт М24×100.12.9 ГОСТ 7805-70 | 0.508 |
Болт М24×105.12.9 ГОСТ 7805-70 | 0.525 |
Болт М24×110.12.9 ГОСТ 7805-70 | 0.543 |
Болт М24×115.12.9 ГОСТ 7805-70 | 0.56 |
Болт М24×120.12.9 ГОСТ 7805-70 | 0.578 |
Болт М24×125.12.9 ГОСТ 7805-70 | 0.595 |
Болт М24×130.12.9 ГОСТ 7805-70 | 0.612 |
Болт М24×140.12.9 ГОСТ 7805-70 | 0.646 |
Болт М24×150.12.9 ГОСТ 7805-70 | 0.682 |
Болт М24×160.12.9 ГОСТ 7805-70 | 0.714 |
Болт М24×170.12.9 ГОСТ 7805-70 | 0.748 |
Болт М24×180.12.9 ГОСТ 7805-70 | 0.783 |
Болт М24×190.12.9 ГОСТ 7805-70 | 0.818 |
Болт М24×200.12.9 ГОСТ 7805-70 | 0.853 |
Болт М24×220.12.9 ГОСТ 7805-70 | 0.922 |
Болт М24×240.12.9 ГОСТ 7805-70 | 0.992 |
Болт М24×260.12.9 ГОСТ 7805-70 | 1.061 |
Болт М24×280.12.9 ГОСТ 7805-70 | 1.131 |
Болт М24×300.12.9 ГОСТ 7805-70 | 1.2 |
krepsila.com
Болт М24 ГОСТ 7805-70 высокой прочности 10.9
Болты высокопрочные производства Крепсила. Болты высокопрочные с полной резьбой. Болты высокопрочные с неполной резьбой. Болты высокопрочные с внутренним шестигранником.
Изготавливаются из стали 40Х , и 40Х селект.
Производим высокопрочные болты следующей длины:
· Болты М24х35 класс прочности 10.9, вес болта — 0,2469 кг/шт;
· Болты М24х40 класс прочности 10.9, вес болта — 0,2635 кг/шт;
· Болты М24х45 класс прочности 10.9, вес болта — 0,2801 кг/шт;
· Болты М24х50 класс прочности 10.9, вес болта — 0,2967 кг/шт;
· Болты М24х55 класс прочности 10.9, вес болта — 0,3133 кг/шт;
· Болты М24х60 класс прочности 10.9, вес болта — 0,3299 кг/шт;
· Болты М24х65 класс прочности 10.9, вес болта — 0,3488 кг/шт;
· Болты М24х70 класс прочности 10.9, вес болта — 0,3665 кг/шт;
· Болты М24х75 класс прочности 10.9, вес болта — 0,3843 кг/шт;
· Болты М24х80 класс прочности 10.9, вес болта — 0,4021 кг/шт;
· Болты М24х85 класс прочности 10.9, вес болта — 0,4199 кг/шт;
· Болты М24х90 класс прочности 10.9, вес болта — 0,4376 кг/шт;
· Болты М24х95 класс прочности 10.9, вес болта — 0,4554 кг/шт;
· Болты М24х100 класс прочности 10.9, вес болта — 0,4732 кг/шт;
· Болты М24х110 класс прочности 10.9, вес болта — 0,5087 кг/шт;
· Болты М24х120 класс прочности 10.9, вес болта — 0,5442 кг/шт;
· Болты М24х130 класс прочности 10.9, вес болта — 0,5798 кг/шт;
· Болты М24х140 класс прочности 10.9, вес болта — 0,6153 кг/шт;
· Болты М24х150 класс прочности 10.9, вес болта — 0,6508 кг/шт;
· Болты М24х160 класс прочности 10.9, вес болта — 0,6864 кг/шт;
· Болты М24х170 класс прочности 10.9, вес болта — 0,7219 кг/шт;
· Болты М24х180 класс прочности 10.9, вес болта — 0,7575 кг/шт;
· Болты М24х190 класс прочности 10.9, вес болта — 0,7930 кг/шт;
· Болты М24х200 класс прочности 10.9, вес болта — 0,8286 кг/шт;
· Болты М24х220 класс прочности 10.9, вес болта — 0,8996 кг/шт;
· Болты М24х240 класс прочности 10.9, вес болта — 0,9708 кг/шт;
· Болты М24х260 класс прочности 10.9, вес болта — 1,0420 кг/шт;
· Болты М24х280 класс прочности 10.9, вес болта — 1,1130 кг/шт;
· Болты М24х300 класс прочности 10.9, вес болта — 1,1840 кг/шт.
krepsila.com
Путевые болты стыковые, гайки, шайбы для железнодорожных рельс
Стыковые болты жд рельс
Болт стыковой (путевой) – элемент крепежа, используемый для фиксации материалов ВСП. Для производства болтов используется нержавеющая сталь нормальной или повышенной прочности. Изделия не подвержены коррозии, не окисляются под действием химических реагентов и обеспечивают надежное стыковое скрепление рельсов.
Резьба: | Метрическая с полем допуска 8G | ||||
Марка стали: | 35 30ХР | ||||
Класс точности гайки рельсовой: | С | ||||
Класс прочности: | 8.8; 10.9 | ||||
На рельсовых болтах класса прочности 10,9 дополнительно наносится буква П. | |||||

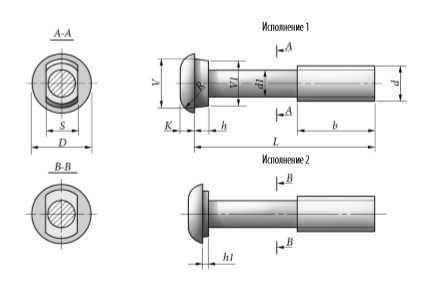

Применяются болты: исполнения 1 — для скрепления двухголовыми накладками стыков железнодорожных рельсов типов Р38, Р43, Р50, Р65, Р75; исполнения 2 — для изолирующих стыков указанных типов рельсов. | |||||
d | М22 | М24 | М27 | ||
D (предельн. откл. ±1,25) | 37 | 40 | 46 | ||
К (предельн. откл. ±0,9) | 13 | 14 | 17 | ||
V | (предельн. откл. ±1.0) | 31 | 33 | 38 | |
V1 | 30 | 32 | 37 | ||
S (пред. откл. — 2,1) | 22 | 24 | 27 | ||
h | (предельн. откл. ±1.8) | 12 | |||
h2 | 6 | ||||
b (предельн. откл. +6) | 56 | 66 | |||
Шаг резьбы, Р | 2.5 | 3.0 | |||
L исполнения (предельн. откл. +6) | 1 | 135 | 150 | 130 | |
2 | 140 | 140.16 | 180 | ||
Размер болта | Теоретическая масса 1000 штук, кг | ||||
М22х135 | 448 | ||||
М27х130 | 696 | ||||
М24х150 | 585 | ||||
М27х160 | 818 | ||||
2М22х140 | 449 | ||||
2М22х140 | 522 | ||||
2М24х160 | 592 | ||||
2М27х180 | 872 |
Стыковые болты узкоколейных ж/д рельс
Болт путевой М18х88 или М16х72 используется для стягивания двухголовых накладок, соединяющих концы узкоколейных рельсов в стыке. Круглая головка и овальный подголовник предупреждают проворачивание болта при завинчивании или откручивании гаек. Крепежные элементы изготавливаются из конструкционной углеродистой стали марок 20ст и 20кп, имеют антикоррозийное покрытие и выдерживают нагрузки высокой интенсивности.
ТИП | ФОТО | ОПИСАНИЕ | ЕД/ИЗМ | ЦЕНА |
---|---|---|---|---|
Болт стыковой М18х88 с гайкой. Для Рельс Р-24 ГОСТ 11530-93 | Вес 1 шт 0,254 кг Количество в 1 Т/t 3937 шт Размер (Д/Ш/В) 18/88 мм | Т/t | Запросить цену | |
Болт стыковой М16х72 с гайкой Для Рельс Р-18 ГОСТ 8144-73 | Вес 1 шт 0,175 кг Количество в 1 Т/t 6349 шт Размер (Д/Ш/В) 16/72 мм | Т/t | Запросить цену |
Шайбы пружинные путевые
Шайба пружинная путевая применяется в болтовом скреплении верхнего строения железнодорожных путей. Изделие помещается под гайку или головку стыкового болта и обеспечивает надежную фиксацию крепежных деталей, увеличивает опорную площадь, предупреждает самоотвинчивание и повреждение поверхности крепежных элементов.
Гайки для стыковых болтов рельсовых железнодорожных путей
Резьба: | Метрическая с полем допуска 7Н | ||||
Марка стали: | Ст20, 35 | ||||
Класс точности гайки рельсовой: | В | ||||
Класс прочности: | 5 или 8 | ||||
Гайки класса прочности 8 на одной из опорных поверхностей маркируются буквой П. | |||||
Применяются для ослепления стыков железнодорожных рельсов. | |||||
d | Гайка М22 | Гайка М24 | Гайка М27 | ||
Шаг резьбы Р | 2,5 | 3 | |||
S (пред. откл. — 1,0) | 36 | 41 | |||
е, не менее | 39,6 | 45,2 | |||
m | Номин. | 25 | 27 | 30 | |
Пред. откл | ±1,25 | ||||
Размер гайки | Теоретическая масса 1000 штук, кг | ||||
2М22 | 154 | ||||
2М24 | 155 | ||||
2М27 | 222 |
1rails.com
