ГОСТ 15525-70 Гайки шестигранные особо высокие класса точности В
ГОСТ 15525-70
Группа Г33
MКC 21.060.20
ОКП 12 8300
Дата введения 1972-01-01
в части размера «под ключ» 13 мм 1973-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности В с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. N 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. N 2-7).
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. N 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009. — Примечание изготовителя базы данных.
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-2-2009. — Примечание изготовителя базы данных.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. (Исключен, Изм. N 5).
5. Технические требования — по ГОСТ 1759.0*.
________________
* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
6. (Исключен, Изм. N 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. N 4).
Конструкция и размеры гаек
мм
Номинальный диаметр резьбы | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | ||
Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||||
мелкий | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||||
Размер под «ключ» | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | ||
Диаметр описанной окружности , | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | ||
не менее | 8,0 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | ||
не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | ||
, не менее | 11,7 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | ||
Высота | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 40 | 45 | 54 | 63 | 71 | ||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы 12 мм, с размером «под ключ» 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 15525-70
То же, исполнения 2, с размером «под ключ» 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12х 1,25-6Н.12.40Х.016 ГОСТ 15525-70
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных гаек (исполнение 1) с крупным шагом резьбы
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр резьбы , мм | Теоретическая масса 1000 шт. гаек, кг |
8 | 9,650 |
10 | 12,980 |
12 | 25,600 |
14 | 43,590 |
16 | 59,900 |
18 | 86,230 |
20 | 117,100 |
22 | 169,0 |
24 | 202,3 |
27 | 292,5 |
30 | 420,6 |
36 | 715,3 |
42 | 1179,0 |
48 | 1780,7 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 6, 7).
ПРИЛОЖЕНИЕ 2 (справочное). Размеры гаек
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
Номинальный диаметр резьбы | 10 | 12 | 14 | 22 |
17 | 19 | 22 | 32 | |
Диаметр описанной окружности , не менее | 18,7 | 20,9 | 23,9 | 35,0 |
, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг | 16,31 | 30,08 | 49,67 | 140,6 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).
Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
Болты с шестигранной головкой
и шестигранные гайки диаметром до 48 мм.
Конструкция и размеры: Сб. ГОСТов. —
М.: Стандартинформ, 2010
docs.cntd.ru
ГОСТ 15524-70 Гайки шестигранные высокие класса точности А. Конструкция и размеры
ГОСТ 15524-70
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ
КЛАССА ТОЧНОСТИ А
КОНСТРУКЦИЯ И РАЗМЕРЫ
| Москва |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ Конструкция и размеры Hexagon thick nuts product grade A. | ГОСТ |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм
01.01.73
1. Настоящий стандарт распространяется на шестигранные высокие гайки класса точности А с диаметром резьбы от 3 до 48 мм.
(Измененная редакция, Изм. № 4, 6).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2 — 8).
мм
Номинальный диаметр резьбы d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | ||
Шаг резьбы | крупный | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||||
мелкий | — | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||||||
Размер «под ключ» S | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | ||
Диаметр описанной окружности е, не менее | 6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,9 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | ||
dа | не менее | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |||
dw, не менее | 5,00 | 6,30 | 7,20 | 9,00 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | ||
hw | не более | 0,4 | 0,5 | 0,6 | 0,8 | |||||||||||||||
не менее | 0,15 | 0,20 | 0,25 | |||||||||||||||||
Высота т | 3,6 | 4,8 | 6,0 | 7,2 | 9,6 | 12 | 14 | 17 | 19 | 22 | 24 | 26 | 29 | 32 | 36 | 43 | 50 | 58 | ||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 15524-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 15524-70
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12?1,25-6Н.12.40Х.016 ГОСТ 15524-70
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5. Технические требования — по ГОСТ 1759.0*.
_______
*На территории Российской Федерации в части маркировки действует ГОСТ Р 52627-2006, ГОСТ Р 52628-2006
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
ПРИЛОЖЕНИЕ
1
Справочное

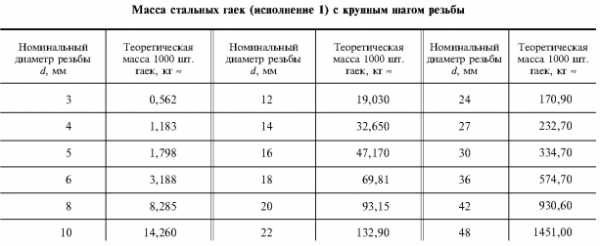

Масса стальных гаек (исполнение 1) с крупным шагом резьбы
Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг » | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг » | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг » |
3 | 0,562 | 12 | 19,030 | 24 | 170,00 |
4 | 1,183 | 14 | 32,650 | 27 | 232,70 |
5 | 1,798 | 16 | 47,170 | 30 | 334,70 |
6 | 3,188 | 18 | 69,81 | 36 | 574,70 |
8 | 8,285 | 20 | 93,15 | 42 | 930,60 |
10 | 14,260 | 22 | 132,90 | 48 | 1451,00 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6, 7, 8).
ПРИЛОЖЕНИЕ
2
Справочное
Размеры в мм
Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
Размер «под ключ» S | 17 | 19 | 22 | 32 |
Диаметр описанной окружности е, не менее | 18,9 | 21,1 | 24,5 | 35,7 |
dw, не менее | 15,6 | 17,4 | 20,6 | 30,0 |
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг » | 16,92 | 22,51 | 37,56 | 109,90 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 7; измененная редакция, Изм. № 8).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 5636-86
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 1759.0-87 | 5 | ГОСТ 1759.3-83 | 3б |
ГОСТ 1759.1-82 | 3а | ГОСТ 24705-2004 | 3 |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, 7, 8, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 7-87, 6-89, 9-95)
www.opengost.ru
ГОСТ 15523-70 Гайки шестигранные высокие класса точности В. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ КЛАССА ТОЧНОСТИ В Конструкция и размеры Hexagon thick nuts
product grade В . |
ГОСТ (СТ СЭВ 5636-86) |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм
01.01.73
1. Настоящий стандарт распространяется на шестигранные высокие гайки класса точности В с диаметром резьбы от 3 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 5636-86.
(Измененная редакция, Изм. № 4, 6).

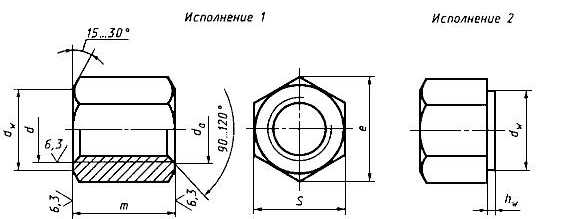

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2 — 8).
3. Резьба — по ГОСТ 24705 .
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1 .
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3 .
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. № 5).
5. Технические требования — по ГОСТ 1759.0 .
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).

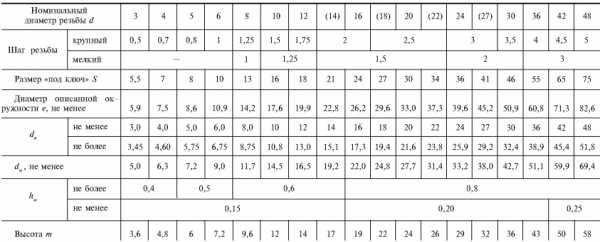

Таблица 1
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы |
крупный |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4, |
4,5 |
5 |
||||
|
мелкий |
— |
1 |
1,25 |
1,5 |
2 |
3 |
|||||||||||||
|
Размер «под ключ» S |
5,5 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр описанной окружности е , не менее |
5,9 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
da |
не менее |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
dw , не менее |
5,0 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
hw |
не более |
0,4 |
0,5 |
0,6 |
0,8 |
||||||||||||||
|
не менее |
0,15 |
0,20 |
0,25 |
||||||||||||||||
|
Высота m |
3,6 |
4,8 |
6 |
7,2 |
9,6 |
12 |
14 |
17 |
19 |
22 |
24 |
26 |
29 |
32 |
36 |
43 |
50 |
58 |
|
Примечания :
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 ( S 18) ГОСТ 15523-70
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12×1,25-6Н.12.40Х.016 ГОСТ 15523-70
Справочное
|
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
3 |
0,562 |
12 |
19,030 |
24 |
170,90 |
|
4 |
1,183 |
14 |
32,650 |
27 |
232,70 |
|
5 |
1,798 |
16 |
47,170 |
30 |
334,70 |
|
6 |
3,188 |
18 |
69,81 |
36 |
574,70 |
|
8 |
8,285 |
20 |
93,15 |
42 |
930,60 |
|
10 |
14,260 |
22 |
132,90 |
48 |
1451,00 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6 — 8).
Справочное
Размеры в мм
|
Номинальный диаметр резьбы d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е , не менее |
18,7 |
20,9 |
23,9 |
35,0 |
|
dw , не менее |
15,5 |
17,2 |
20,1 |
29,5 |
|
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг » |
16,92 |
22,51 |
37,56 |
109,90 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 7; измененная редакция, Изм. № 8).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И. Н. Недовизий, канд. техн. наук; Б. М. Ригмант; В. И. Мокринский, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 5636-86
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.0-87 |
5 |
ГОСТ 1759.3-83 |
3б |
|
ГОСТ 1759.1-82 |
3а |
ГОСТ 24705-81 |
3 |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, 8, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., апреле 1987 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 7-87, 6-89, 9-95)
Еще документы скачать бесплатно
www.gosthelp.ru
ГОСТ 15524-70 Гайки шестигранные высокие класса точности А. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ
Конструкция и размеры Hexagon thick nuts product grade A. |
ГОСТ (СТ СЭВ 5636-86) |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм 01.01.73
1. Настоящий стандарт распространяется на шестигранные высокие гайки класса точности А с диаметром резьбы от 3 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 5636-86.
(Измененная редакция, Изм. № 4, 6).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-8).
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
||
|
Шаг резьбы |
крупный |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
|||||
|
мелкий |
— |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||||||
|
Размер «под ключ» S |
5,5 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
||
|
Диаметр описанной окружности е, не менее |
6 |
7,7 |
8,8 |
11,1 |
14,4 |
17,8 |
20,0 |
23,9 |
26,8 |
30,1 |
33,5 |
37,7 |
40,0 |
45,6 |
51,3 |
61,3 |
72,6 |
83,9 |
||
|
d а |
не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
не более |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
||
|
dw , не менее |
5,00 |
6,30 |
7,20 |
9,00 |
11,7 |
14,6 |
16,6 |
19,6 |
22,5 |
25,3 |
28,2 |
31,7 |
33,6 |
38,4 |
43,1 |
51,5 |
61,0 |
70,5 |
||
|
hw |
не более |
0,4 |
0,5 |
0,6 |
0,8 |
|||||||||||||||
|
не менее |
0,15 |
0,20 |
0,25 |
|||||||||||||||||
|
Высота т |
3,6 |
4,8 |
6,0 |
7,2 |
9,6 |
12 |
14 |
17 |
19 |
22 |
24 |
26 |
29 |
32 |
36 |
43 |
50 |
58 |
||
Примечания :
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 ( S 18) ГОСТ 15524-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А ( S 18) ГОСТ 15524-70
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12 ´ 1,25-6Н.12.40Х.016 ГОСТ 15524-70
3. Резьба — по ГОСТ 24705 .
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1 .
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5. Технические требования — по ГОСТ 1759.0 .
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек (исполнение 1) с крупным шагом резьбы
|
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
3 |
0,562 |
12 |
19,030 |
24 |
170,00 |
|
4 |
1,183 |
14 |
32,650 |
27 |
232,70 |
|
5 |
1,798 |
16 |
47,170 |
30 |
334,70 |
|
6 |
3,188 |
18 |
69,81 |
36 |
574,70 |
|
8 |
8,285 |
20 |
93,15 |
42 |
930,60 |
|
10 |
14,260 |
22 |
132,90 |
48 |
1451,00 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6, 7, 8).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
|
Номинальный диаметр резьбы d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,9 |
21,1 |
24,5 |
35,7 |
|
dw , не менее |
15,6 |
17,4 |
20,6 |
30,0 |
|
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг » |
16,92 |
22,51 |
37,56 |
109,90 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 7; измененная редакция, Изм. № 8).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 5636-86
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.0-87 |
5 |
ГОСТ 1759.3-83 |
3 б |
|
ГОСТ 1759.1-82 |
3 а |
ГОСТ 24705-81 |
3 |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
Похожие документы
znaytovar.ru
Высокие гайки ГОСТ 15523-70 — Союз ДСК
Гайки, как крепежный материал, имеют огромное количество разновидностей, отличающихся по своей конструкции, назначению, размерам, материалу, эксплуатационным характеристикам. Среди шестиугольных, круглых, квадратных, рифленых, самоконтрящихся, колпачковых и прочих видов свое место занимают гайки высокие.
Гайки высокие используются в различных сферах, таких как машиностроение, станкостроение и прочих отраслях, для которых характерны высокие нагрузки в ходе эксплуатации оборудования, например, станки или автоматизированные производственные линии. В частности с помощью высоких гаек соединяются детали цилиндров и детали двигателей внутреннего сгорания. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят высокие гайки:
Гайки высокие по ГОСТ 15523-70
Использование и назначение
Гайки высокие используются в соединениях, испытывающих регулярные или неритмичные нагрузки на сжатие и растяжение. В результате их применения повышается вязкость изделия в месте соединения, в результате чего не происходит разрушения витков резьбовых пар, как наиболее уязвимого участка, а гайки и болты демонстрируют максимально возможную для металла прочность на растяжение. Гайки высокие изготавливаются по ГОСТ 15523-70 и могут быть изготовлены в двух исполнениях. На рисунке, приведенном ниже, Вы можете посмотреть, как схематично выглядят данные исполнения:
В категорию «гайки высокие» входят шестигранные гайки, у которых высота гайки составляет не менее 0,8 размеров диаметра гайки. С увеличением соотношения между высотой и диаметром изделия возрастают его прочностные характеристики. Для работы при повышенном давлении и высоких температурах используются гайки высокие с данным показателем не менее 1,2. Гайки по ГОСТ 15523-70 имеют диаметр от 3 мм до 48 мм. В нижеприведенной таблице вы можете посмотреть параметры гаек, изготовленных по ГОСТ 15523-70:
Изготовление
В ходе изготовления высоких гаек используются высокопрочные виды стали, такие как нержавеющая сталь марки А2 и устойчивая к кислотному окружению марка А4. Класс прочности стали должен составлять не менее 8, также применяются классы 10 и 12. При изготовлении изделий из углеродистых сталей, их подвергают оцинковке горячим или гальваническим способом. В ряде случаев для создания защитного слоя используется хромирование, такие гайки отличаются желтым цветом.
Ниже приведен пример условного обозначения гаек по ГОСТ 15523-70:
Гайка исполнения 1, с диаметром резьбы d=12мм, с размером “под ключ” S=18мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 5 без покрытия:
Гайка M12-6Н.5(S18) ГОСТ 15523-70
В нижеприведенной таблице вы можете посмотреть массу гаек, изготовленных по ГОСТ 15523-70:
Если Вам требуются остальные характеристики гаек высоких, изготовленных по ГОСТ 15523-70, то вы можете посмотреть их, скачав данный ГОСТ с нашего сайта.
Пользуясь таблицей, приведенной выше, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в ней указан вес всех существующих высоких гаек по ГОСТ 15523-70.
Если у вас остались вопросы, связанные с высокими гайками по ГОСТ 15523-70, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377
www.soiuzdsk.ru
ГОСТ 15525-70 Гайки шестигранные особо высокие класса точности В. Конструкция и размеры (с Изменениями N 2-7), ГОСТ от 18 февраля 1970 года №15525-70
ГОСТ 15525-70
Группа Г33
MКC 21.060.20
ОКП 12 8300
Дата введения 1972-01-01
в части размера «под ключ» 13 мм 1973-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности В с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. N 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. N 2-7).
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. N 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009. — Примечание изготовителя базы данных.
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-2-2009. — Примечание изготовителя базы данных.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. (Исключен, Изм. N 5).
5. Технические требования — по ГОСТ 1759.0*.
________________
* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
6. (Исключен, Изм. N 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. N 4).
Конструкция и размеры гаек
мм
Номинальный диаметр резьбы | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | ||
Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||||
мелкий | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||||
Размер под «ключ» | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | ||
Диаметр описанной окружности , | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | ||
не менее | 8,0 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | ||
не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | ||
, не менее | 11,7 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | ||
Высота | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 40 | 45 | 54 | 63 | 71 | ||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы 12 мм, с размером «под ключ» 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 15525-70
То же, исполнения 2, с размером «под ключ» 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12х 1,25-6Н.12.40Х.016 ГОСТ 15525-70
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных гаек (исполнение 1) с крупным шагом резьбы
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр резьбы , мм | Теоретическая масса 1000 шт. гаек, кг |
8 | 9,650 |
10 | 12,980 |
12 | 25,600 |
14 | 43,590 |
16 | 59,900 |
18 | 86,230 |
20 | 117,100 |
22 | 169,0 |
24 | 202,3 |
27 | 292,5 |
30 | 420,6 |
36 | 715,3 |
42 | 1179,0 |
48 | 1780,7 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 6, 7).
ПРИЛОЖЕНИЕ 2 (справочное). Размеры гаек
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
Номинальный диаметр резьбы | 10 | 12 | 14 | 22 |
Размер «под ключ» | 17 | 19 | 22 | 32 |
Диаметр описанной окружности , не менее | 18,7 | 20,9 | 23,9 | 35,0 |
, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг | 16,31 | 30,08 | 49,67 | 140,6 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).
Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
Болты с шестигранной головкой
и шестигранные гайки диаметром до 48 мм.
Конструкция и размеры: Сб. ГОСТов. —
М.: Стандартинформ, 2010
docs.cntd.ru
ГОСТ 5931-70 Гайки шестигранные особо высокие класса точности A…
ГОСТ 5931-70
Группа Г33
MКC 21.060.20
ОКП 12 8300
Дата введения 1972-01-01
в части размера «под ключ» 13 мм 1973-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178
3. ВЗАМЕН ГОСТ 5931-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. N 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. N 2-7).
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. N 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. N 2, 5).
5. Технические требования — по ГОСТ 1759.0*.
________________
* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
6. (Исключен, Изм. N 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. N 4).
мм
Номинальный диаметр резьбы | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | ||
Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||||
мелкий | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||||
Размер «под ключ» | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | ||
Диаметр описанной окружности , не менее | 14,4 | 17,8 | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | ||
не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | ||
не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | ||
, не менее | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | ||
Высота | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 40 | 45 | 54 | 63 | 71 | ||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки с диаметром резьбы 12 мм с размером «под ключ» 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка M12-6H5 (S18) ГОСТ 5931-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 5931-70
То же, с размером «под ключ» 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12х1,25-6Н.12.40Х.016 ГОСТ 5931-70
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных гаек с крупным шагом резьбы
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр резьбы , мм | Теоретическая масса 1000 шт. гаек, кг |
8 | 9,650 |
10 | 12,980 |
12 | 25,600 |
14 | 43,590 |
16 | 59,900 |
18 | 86,230 |
20 | 117,100 |
22 | 169,0 |
24 | 202,3 |
27 | 292,5 |
30 | 420,6 |
36 | 715,3 |
42 | 1179,0 |
48 | 1780,7 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 6).
ПРИЛОЖЕНИЕ 2 (справочное)
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
Номинальный диаметр резьбы | 10 | 12 | 14 | 22 |
Размер «под ключ» | 17 | 19 | 22 | 32 |
Диаметр описанной окружности , не менее | 18,9 | 21,1 | 24,5 | 35,7 |
, не менее | 15,6 | 17,4 | 20,6 | 30,0 |
Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг | 16,31 | 30,08 | 49,67 | 140,6 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).
Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
Болты с шестигранной головкой
и шестигранные гайки диаметром
до 48 мм. Конструкция и размеры:
Сборник национальных стандартов. —
М.: Стандартинформ, 2010
docs.cntd.ru
