ГОСТ 22512-77 — Фланцы с шипом или пазом стальные на Ру до 6,4 МПа (64 кгс/см2) и Dy до 300 мм. Присоединительные размеры.
ГОСУДАРТСВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ
СТАЛЬНЫЕ НА РУ до 6,4 МПа
(64 кгс/см2) и Dy до 300 мм
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ГОСТ 22512-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРТСВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ СТАЛЬНЫЕ НА РУ до 6,4 МПа (64 кгс/см2) и Dy до 300 мм Присоединительные размеры Steel flanges with tongue and groove |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1977 г. № 1155 срок действия установлен
с 01.01.1979 г.
до 01.01.1984 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на стальные фланцы с шипом или пазом под фторопластовые прокладки на Ру до 6,4 МПа ( 64 кгс/см2) и Dy до 300 мм для арматуры специальной техники при температуре от 193 до 413 К (от минус 80 °С до плюс 140 °С). Стандарт не распространяется на присоединительные разные размеры внешних присоединительных устройств агрегатов.

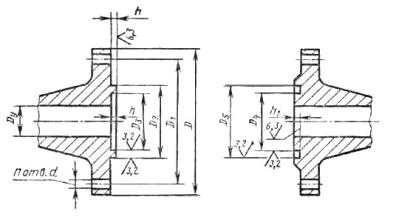

2. Присоединительные размеры стальных фланцев с шипом или пазом в зависимости от давления должны соответствовать указанным на чертеже и в табл. 1-6.
Примечание. Чертеж не определяет конструкцию фланца.
Таблица 1
Ру до » 0,6
МПа (6 кгс/см2)
мм
3. Предельные отклонения посадочных мест под прокладку из фторопалста-4 в сопрягаемых деталях должны соответствовать указанным в табл. 7.
Таблица 7
Диаметр (шипа или паза), |
Предельные отклонения |
|
Отверстие |
Вал |
|
От 18 до 30 |
Н11 |
d11 |
От 30 до 80 |
||
От 80 до 130 |
f9 |
|
От 130 до 180 |
||
От 180 до 260 |
||
От 260 до 500 |
Н9 |
4. Предельные отклонения от номинальных размеров h и h1 — не более + 0,5 мм.
5. Фланцы арматуры должны изготовляться только с пазом, по требованию потребителя — с шипом.
snipov.net
ГОСТ 22512-77 Фланцы с шипом или пазом стальные
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ
СТАЛЬНЫЕ НА Ру ДО 6,4 МПА
(64 кгс/см²) и Dy ДО 300 мм
присоединительные размеры
ГОСТ 22512-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
УДК 621.643. 412: 006.354 | Группа Г18 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ СТАЛЬНЫЕ НА Ру ДО 6,4 МПа (64 кгс/см²) И Dy ДО 300 мм | ГОСТ 22512-77 |
Присоединительные размеры
Steel flanges with tonque and groove
For Pnom up to 6,4 MPa (64 kgf/cm²)
and nom to 300 mm.
Connecting dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от
5 мая 1977 г. № 1155 срок действия установлен.
с 01.01.1979 г.
Ограничение отменено (5-88)
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на стальные фланцы с шипом или пазом под фторопластовые прокладки на Ру до 6,4 МПа (64 кгс/см²) п Dу до 300 мм для арматуры специальной техники при температуре от 193 до 413 К (от минус 80°С до плюс 140 ˚С). Стандарт не распространяется на присоединительные разные размеры внешних присоединительных устройств агрегатов.
Примечание. Чертеж не определяет конструкцию фланца.
Таблица 1
Ру до ≈ 0,6 МПа (6 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 75 | 50 | 30 | 18 | 18 | 30 | 4 | 3 | 12 | 4 |
15 | 80 | 55 | 34 | 22 | 22 | |||||
20 | 90 | 65 | 44 | 32 | 32 | 44 | ||||
25 | 100 | 75 | 52 | 40 | 40 | 52 | 5 |
www.techmarcet.ru
ГОСТ 22512-77 Фланцы с шипом или пазом стальные. На Ру до 6,4 МПа и Ду до 300 мм
Государственный стандарт ГОСТ 22512-77 «Фланцы с шипом или пазом стальные на Ру ДО 6,4 МПА (64 кг с/см2) и Dy ДО 300 мм. Присоединительны
В настоящем стандарте представлен чертеж одного из вариантов конструкции фланца. Однако продемонстрирова
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ
СТАЛЬНЫЕ НА Ру ДО 6,4 МПА
(64 кгс/см²) и Dy ДО 300 мм
присоединительны
ГОСТ 22512-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
УДК 621.643. 412: 006.354 Группа Г18
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ СТАЛЬНЫЕ ГОСТ
НА Ру ДО 6,4 МПа (64 кгс/см²) И Dy ДО 300 мм
22512-77
Присоединительны
Steel flanges with tonque and groove
For Pnom up to 6,4 MPa (64 kgf/cm²)
and nom to 300 mm.
Connecting dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от
5 мая 1977 г. № 1155 срок действия установлен.
с 01.01.1979 г.
Ограничение отменено (5-88)
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на стальные фланцы с шипом или пазом под фторопластовые прокладки на Ру до 6,4 МПа (64 кгс/см²) п Dу до 300 мм для арматуры специальной техники при температуре от 193 до 413 К (от минус 80°С до плюс 140 ˚С). Стандарт не распространяется на присоединительны
2. Присоединительны
Примечание. Чертеж не определяет конструкцию фланца.
Таблица 1
Ру до ≈ 0,6 МПа (6 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 75 | 50 | 30 | 18 | 18 | 30 | 4 | 3 | 12 | 4 |
15 | 80 | 55 | 34 | 22 | 22 | 34 | ||||
20 | 90 | 65 | 44 | 32 | 32 | 44 | ||||
25 | 100 | 75 | 52 | 40 | 40 | 52 | 5 | 4 | ||
32 | 120 | 90 | 60 | 48 | 48 | 60 | 14 | |||
40 | 100 | 70 | 54 | 54 | 70 | |||||
50 | 140 | 110 | 81 | 65 | 65 | 81 | ||||
65 | 160 | 130 | 101 | 85 | 85 | 101 | ||||
80 | 185 | 150 | 116 | 100 | 100 | 116 | 18 | |||
100 | 205 | 170 | 138 | 116 | 116 | 138 | ||||
125 | 235 | 200 | 167 | 145 | 145 | 167 | 8 | |||
150 | 260 | 225 | 192 | 170 | 170 | 192 | ||||
200 | 315 | 280 | 250 | 228 | 228 | 250 | ||||
250 | 370 | 335 | 304 | 282 | 282 | 304 | 6 | 5 | 12 | |
300 | 435 | 395 | 357 | 335 | 335 | 357 |
Таблица 2
Ру ≈ 1 МПа ( 10 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 90 | 60 | 35 | 23 | 23 | 35 | 4 | 3 | 14 | 4 |
15 | 95 | 65 | 40 | 28 | 28 | 40 | ||||
20 | 105 | 75 | 51 | 35 | 35 | 51 | ||||
25 | 115 | 85 | 58 | 42 | 42 | 58 | 5 | 4 | ||
32 | 135 | 100 | 66 | 50 | 50 | 66 | 18 | |||
40 | 145 | 110 | 76 | 60 | 60 | 76 | ||||
50 | 160 | 125 | 88 | 72 | 72 | 88 | ||||
65 | 180 | 145 | 110 | 94 | 94 | 110 | ||||
80 | 195 | 160 | 121 | 105 | 105 | 121 | 23 | |||
100 | 215 | 180 | 150 | 128 | 128 | 150 | ||||
125 | 245 | 210 | 176 | 154 | 154 | 176 | 8 | |||
150 | 280 | 240 | 204 | 182 | 182 | 204 | ||||
200 | 335 | 295 | 260 | 238 | 238 | 260 | ||||
250 | 390 | 350 | 313 | 291 | 291 | 313 | 6 | 5 | 12 | |
300 | 440 | 400 | 364 | 342 | 342 | 364 |
Таблица 3
Ру ≈ 1,6 МПа ( 16 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 90 | 60 | 35 | 23 | 23 | 35 | 4 | 3 | 14 | 4 |
15 | 95 | 65 | 40 | 28 | 28 | 40 | ||||
20 | 105 | 75 | 51 | 35 | 35 | 51 | ||||
25 | 115 | 85 | 58 | 42 | 42 | 58 | 5 | 4 | ||
32 | 135 | 100 | 66 | 50 | 50 | 66 | 18 | |||
40 | 145 | 110 | 76 | 60 | 60 | 76 | ||||
50 | 160 | 125 | 88 | 72 | 72 | 88 | ||||
65 | 180 | 145 | 110 | 94 | 94 | 110 | ||||
80 | 195 | 160 | 121 | 105 | 105 | 121 | ||||
100 | 215 | 180 | 150 | 128 | 128 | 150 | ||||
125 | 245 | 210 | 176 | 154 | 154 | 176 | 8 | |||
150 | 280 | 240 | 204 | 182 | 182 | 204 | 23 | |||
200 | 335 | 295 | 260 | 238 | 238 | 260 | 12 | |||
250 | 405 | 335 | 313 | 291 | 291 | 313 | 6 | 5 | 27 | |
300 | 460 | 410 | 364 | 342 | 342 | 364 |
Таблица 4
Ру ≈ 2,5 МПа ( 25 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 90 | 60 | 35 | 23 | 23 | 35 | 4 | 3 | 14 | 4 |
15 | 95 | 65 | 40 | 28 | 28 | 40 | ||||
20 | 105 | 75 | 51 | 35 | 35 | 51 | ||||
25 | 115 | 85 | 58 | 42 | 42 | 58 | 5 | 4 | ||
32 | 135 | 100 | 66 | 50 | 50 | 66 | 18 | |||
40 | 145 | 110 | 76 | 60 | 60 | 76 | ||||
50 | 160 | 125 | 88 | 72 | 72 | 88 | ||||
65 | 180 | 145 | 110 | 94 | 94 | 110 | 8 | |||
80 | 195 | 160 | 121 | 105 | 105 | 121 | ||||
100 | 230 | 190 | 150 | 128 | 128 | 150 | 23 | |||
125 | 270 | 220 | 176 | 154 | 154 | 176 | 27 | |||
150 | 300 | 250 | 204 | 182 | 182 | 204 | ||||
200 | 360 | 310 | 260 | 238 | 238 | 260 | 12 | |||
250 | 425 | 370 | 313 | 291 | 291 | 313 | 6 | 5 | 30 | |
300 | 485 | 430 | 364 | 342 | 342 | 364 |
Таблица 5
Ру до ≈ 4,0 МПа (40 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 90 | 60 | 35 | 23 | 23 | 35 | 4 | 3 | 14 | 4 |
15 | 95 | 65 | 40 | 28 | 28 | 40 | ||||
20 | 105 | 75 | 51 | 35 | 35 | 51 | ||||
25 | 115 | 85 | 58 | 42 | 42 | 58 | 5 | 4 | ||
32 | 135 | 100 | 66 | 50 | 50 | 66 | 18 | |||
40 | 145 | 110 | 76 | 60 | 60 | 76 | ||||
50 | 160 | 125 | 88 | 72 | 72 | 88 | ||||
65 | 180 | 145 | 110 | 94 | 94 | 110 | 8 | |||
80 | 195 | 160 | 121 | 105 | 105 | 121 | ||||
100 | 230 | 190 | 150 | 128 | 128 | 150 | 23 | |||
125 | 270 | 220 | 176 | 154 | 154 | 176 | 27 | |||
150 | 300 | 250 | 204 | 182 | 182 | 204 | ||||
200 | 375 | 320 | 260 | 238 | 238 | 260 | 30 | 12 | ||
250 | 445 | 385 | 313 | 291 | 291 | 313 | 6 | 5 | 33 | 16 |
300 | 510 | 450 | 364 | 342 | 342 | 364 |
Таблица 6
Ру ≈ 4,0 МПа (40 кгс/см²)
мм
Условный проход Dy | D | D1 | D2 | D3 | D4 | D5 | h | h2 | d | n |
10 | 100 | 70 | 35 | 23 | 23 | 35 | 4 | 3 | 14 | 4 |
15 | 105 | 75 | 40 | 28 | 28 | 40 | ||||
20 | 125 | 90 | 51 | 35 | 35 | 51 | 18 | |||
25 | 135 | 100 | 58 | 42 | 42 | 58 | 5 | 4 | ||
32 | 150 | 110 | 66 | 50 | 50 | 66 | 23 | |||
40 | 165 | 125 | 76 | 60 | 60 | 76 | ||||
50 | 175 | 135 | 88 | 72 | 72 | 88 | ||||
65 | 200 | 160 | 110 | 94 | 94 | 110 | 8 | |||
80 | 210 | 170 | 121 | 105 | 105 | 121 | ||||
100 | 250 | 200 | 150 | 128 | 128 | 150 | 27 | |||
125 | 295 | 240 | 176 | 154 | 154 | 176 | 30 | |||
150 | 340 | 280 | 204 | 182 | 182 | 204 | 33 | |||
200 | 405 | 345 | 260 | 238 | 238 | 260 | 12 | |||
250 | 470 | 400 | 313 | 291 | 291 | 313 | 6 | 5 | 40 | |
300 | 530 | 460 | 364 | 342 | 342 | 364 | 16 |
3. Предельные отклонения посадочных мест под прокладку из фторопласта-4 в сопрягаемых деталях должны соответствовать указанным в табл. 7.
Таблица 7
Диаметр (шипа или паза), мм | Предельные отклонения | |
отверстие | вал | |
От 18 до 30 | h21 | d11 |
От 30 до 80 | ||
От 80 до 130 | f9 | |
От 130 до 180 | ||
От 180 до 260 | ||
От 260 до 500 | H9 |
4. Предельные отклонения от номинальных размеров h и h2- не более + 0,5мм.
5. Фланцы арматуры должны изготовляться только с пазом, по требованию потребителя- с шипом.
tehprommarket.ru
ГОСТ 22512-77 Фланцы с шипом или пазом стальные на Py до 6,4 МПа (64 кгс/см кв.) и Dy до 300 мм. Присоединительные размеры
Текст ГОСТ 22512-77 Фланцы с шипом или пазом стальные на Py до 6,4 МПа (64 кгс/см кв.) и Dy до 300 мм. Присоединительные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ СТАЛЬНЫЕ НА Ру до 6,4 МПа (64 KrcJcM2) и Dy до 300 мм
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ГОСТ 22512—77
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
УДК 621.643.412:006.354 Группа Г18
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ С ШИПОМ ИЛИ ПАЗОМ СТАЛЬНЫЕ НА PY до 6,4 МПа (64 кгс/см2) и Dv до 300 мм
Присоединительные размеры
Steel flanges with tongue and groove for Pnom up to 6,4 MPa (64 kgi/cm2) and nom to 300 mm.
Connecting dimensions
ГОСТ
22512-77
Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1977 г. № 1155 срок действия установлен
с 01.01.1979 г. до 01.01.1984 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на стальные фланцы с шипом или пазом под фторопластовые прокладки на Ру до 6,4 МПа (64 кгс/см2) и Dy до 300 мм для арматуры специальной техники при температуре от 193 до 413 К (от минус 80°С до плюс 140°С). Стандарт не распространяется на присоединительные разные размеры внешних присоединительных устройств агрегатов.
2. Присоединительные размеры стальных фланцев с шипом или пазом в зависимости от давления должны соответствовать указанным на чертеже и в табл. 1—6.
Издание официальное ★
Перепечатка воспрещена
Переиздание. Июнь 1978 г.
© Издательство гтандартов, 1979
Примечание. Чертеж не определяет конструкцию фланца.
Т аблица 1
Ру до »0,6 МПа (6 кгс/см2) мм
Условный проход Dy |
D |
0. |
0, |
03 |
04 |
03 |
h |
d |
я | |
10 |
75 |
50 |
30 |
18 |
18 |
30 | ||||
15 |
80 |
55 |
34 |
22 |
22 |
34 |
4 |
3 |
12 | |
20 |
90 |
65 |
44 |
32 |
32 |
44 | ||||
25 |
100 |
75 |
52 |
40 |
40 |
52 | ||||
32 |
120 |
90 |
60 |
48 |
48 |
60 |
4 | |||
40 |
133 |
100 |
70 |
54 |
54 |
70 |
14 | |||
50 |
140 |
110 |
81 |
65 |
65 |
81 | ||||
65 |
160 |
130 |
101 |
85 |
85 |
101 | ||||
83 |
185- |
150 |
116 |
100 |
100 |
116 |
5 |
4 | ||
100 |
205 |
170 |
138 |
116 |
116 |
138 | ||||
125 |
235 |
200 |
167 |
145 |
145 |
167 | ||||
150 |
260 |
225 |
192 |
170 |
170 |
192 |
18 |
8 | ||
200 |
315 |
280 |
250 |
228 |
228 |
250 | ||||
250 |
370 |
335 |
304 |
282 |
282 |
2Э4 |
12 1 | |||
300 |
435 |
395 |
357 |
335 |
335 |
357 1 |
6 |
5 |
Условный проход Dr |
D |
А |
D, |
D, |
A* |
Ds |
h |
hi |
d |
10 |
90 |
60 |
35 |
23 |
23 |
35 | |||
15 |
95 |
65 |
40 |
28 |
28 |
40 |
4 |
3 |
14 |
20 |
105 |
75 |
51 |
35 |
35 |
51 | |||
25 |
115 |
85 |
58 |
42 |
42 |
58 | |||
32 |
135 |
100 |
66 |
50 |
50 |
66 | |||
40 |
145 |
ПО |
76 |
60 |
60 |
76 | |||
50 |
16) |
125 |
88 |
72 |
72 |
88 | |||
65 |
180 |
145 |
110 |
94 |
94 |
110 |
18 | ||
80 |
195 |
ieo |
121 |
105 |
105 |
121 |
5 |
4 | |
ICO |
215 |
18) |
180 |
128 |
128 |
15) | |||
125 |
245 |
210 |
176 |
154 |
154 |
176 | |||
150 |
280 |
240 |
204 |
182 |
182 |
2)4 | |||
200 |
335 |
295 |
260 |
238 |
238 |
260 |
23 | ||
250 |
39) |
350 |
313 |
291 |
291 |
313 | |||
300 |
440 |
400 |
364 |
342 |
342 |
364 |
6 |
5 |
Условны^ прочод |
D |
D, |
D, |
D, |
о, |
h |
d |
n | ||
[О |
90 |
60 |
35 |
23 |
23 |
35 | ||||
15 |
95 |
€5 |
40 |
28 |
28 |
40 |
4 |
3 |
14 | |
20 |
105 |
75 |
51 |
35 |
35 |
51 | ||||
25 |
115 |
85 |
58 |
42 |
42 |
58 | ||||
32 |
135 |
100 |
66 |
50 |
50 |
65 |
4 | |||
40 |
145 |
ПО |
76 |
60 |
60 |
76 | ||||
50 |
160 |
125 |
88 |
72 |
72 |
88 | ||||
65 |
180 |
145 |
ПО |
94 |
94 г |
по |
18 | |||
80 |
195 |
160 |
121 |
105 |
105 |
121 |
5 |
4 | ||
100 |
215 |
180 |
150 |
128 |
128 |
150 | ||||
125 |
245 |
210 |
176 |
154 |
154 |
176 |
8 | |||
150 |
280 |
240 |
204 |
182 |
182 |
204 |
23 | |||
200 |
335 |
205 |
260 |
238 |
238 |
260 | ||||
250 |
405 |
335 |
313 |
291 |
291 |
313 |
27 |
12 | ||
300 |
460 |
410 |
364 |
342 |
342 |
v 54 |
6 |
5 |
Таблица 4
Ру *«2,5 МПа (25 кгс/см8) мм
Условный проход О у |
D |
D, |
D, |
D» |
D. |
Dt |
h |
h, |
й |
п |
10 |
90 |
60 |
35 |
23 |
23 |
35 |
4 |
3 |
14 |
4 |
15 |
95 |
65 |
40 |
28 |
28 |
40 | ||||
20 |
105 |
75 |
51 |
35 |
35 |
51 | ||||
25 |
115 |
85 |
58 |
42 |
42 |
58 |
5 |
4 | ||
32 |
135 |
100 |
66 |
50 |
50 |
66 |
18 | |||
40 |
145 |
ПО |
76 |
60 |
60 |
76 | ||||
50 |
160 |
125 |
88 |
72 |
72 |
88 | ||||
65 |
180 |
145 |
ПО |
94 |
94 |
ПО |
8 | |||
80 |
195 |
160 |
121 |
105 |
105 |
121 | ||||
100 |
230 |
190 |
150 |
128 |
128 |
150 |
23 | |||
125 |
270 |
220 |
176 |
154 |
154 |
176 |
27 | |||
150 |
300 |
250 |
204 |
182 |
182 |
204 | ||||
200 |
360 |
310 |
260 |
238 |
238 |
260 |
12 | |||
250 |
425 |
370 |
313 |
291 |
291 |
313 |
6 |
5 |
30 | |
360 |
485 |
430 |
364 |
342 |
312 |
364 |
Условный проход Dy |
D |
D, |
О, |
D, |
Dt |
h |
ft. |
d |
п | |
10 |
90 |
60 |
35 |
23 |
23 |
35 | ||||
15 |
95 |
65 |
40 |
28 |
28 |
40 |
4 |
3 |
14 | |
20 |
105 |
75 |
51 |
35 |
35 |
51 | ||||
25 |
115 |
85 |
58 |
42 |
42 |
58 |
4 | |||
32 |
135 |
100 |
66 |
50 |
50 |
66 | ||||
40 |
145 |
ПО |
76 |
60 |
60 |
76 | ||||
50 |
160 |
125 |
88 |
72 |
72 |
89 |
18 | |||
65 |
180 |
145 |
110 |
94 |
94 |
110 | ||||
80 |
195 |
16) |
121 |
105 |
165 |
121 |
5 |
4 | ||
100 |
230 |
190 |
150 |
128 |
128 |
150 |
23 |
8 | ||
125 |
270 |
220 |
176 |
154 |
154 |
176 |
27 | |||
150 |
300 |
250 |
264 |
182 |
182 |
204 | ||||
200 |
375 |
32) |
260 |
238 |
238 |
260 |
30 |
12 | ||
250 |
445 |
385 |
313 |
291 |
291 |
313 |
33 |
16 | ||
300 |
510 |
450 |
364 |
342 |
342 |
364 |
6 |
5 |
Таблица 6
Условный Проход Dy |
D |
0. |
0. |
0а |
0* |
03 |
h |
я. |
й |
Л |
10 |
100 |
70 |
35 |
23 |
23 |
35 |
14 | |||
15 |
105 |
75 |
40 |
28 |
28 |
40 |
4 |
3 | ||
20 |
125 |
90 |
51 |
35 |
35 |
51 |
18 | |||
25 |
135 |
100 |
58 |
42 |
42 |
58 |
4 | |||
32 |
150 |
110 |
66 |
50 |
50 |
65 | ||||
40 |
165 |
125 |
76 |
60 |
60 |
76 | ||||
50 |
175 |
135 |
88 |
72 |
72 |
88 |
23 | |||
65 |
200 |
160 |
ПО |
94 |
94 |
ПО | ||||
80 |
210 |
170 |
121 |
1C 5 |
105 |
121 |
5 |
4 | ||
100 |
250 |
200 |
150 |
128 |
128 |
150 |
27 |
8 | ||
125 |
295 |
240 |
176 |
154 |
154 |
176 |
3) | |||
091 |
340 |
280 |
204 |
182 |
182 |
204 |
33 | |||
200 |
405 |
345 |
260 |
238 |
238 |
260 |
12 | |||
250 |
470 |
400 |
313 |
291 |
291 |
313 |
40 | |||
300 |
53) |
460 |
364 |
342 |
342 |
364 |
6 |
5 |
16 |
3. Предельные отклонения посадочных мест под прокладку из фторопласта-4 в сопрягаемых деталях должны соответствовать указанным в табл. 7.
Таблица 7
Диаметр (шипа или паза), мм |
Предельные отклонения | |
Отверстие |
Вал | |
От 18 до 30 |
dll | |
От 30 до 80 | ||
От 80 до 130 |
Н11 | |
От 130 до 180 |
19 | |
От 180 до 260 | ||
От 260 до 500 |
Н9 |
4. Предельные отклонения от номинальных размеров Л и h\— не более +0,5 мм.
5. Фланцы арматуры должны изготовляться только с пазом, по требованию потребителя—с шипом.
allgosts.ru
