ГОСТ 26816-86 Плиты цементно-стружечные. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЦЕМЕНТНОСТРУЖЕЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 26816-86

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. № 284 срок введения установлен

с 01.07.86

Настоящий стандарт распространяется на цементностружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.

Стандарт не распространяется на облицованные и отделанные плиты.

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

^* Градация через 2 мм.

Примечания:

1. Плиты шириной 1250 мм разрешается изготовлять на оборудовании, установленном до введения в действие настоящего стандарта. Изготовление плит других размеров по длине и ширине допускается по согласованию изготовителя с потребителем, с градацией через 25 мм, в пределах технической возможности оборудования, устанавливаемой технологическим регламентом.

2. Предельные отклонения по толщине приведены для нешлифованных плит. Предельные отклонения для шлифованных плит — ± 0,3 мм.

1.3. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине и обозначения настоящего стандарта.

Пример условного обозначения цементостружечной плиты марки ЦСП-1 размерами 3200×1200×8 мм:

ЦСП-1 3200×1200×8 ГОСТ 26816-86

2.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Плиты должны иметь прямые углы.

Разность длин диагоналей по пласти не должна превышать 0,2 % длины плиты.

2.3. Отклонение от плоскостности для плит марки ЦСП-1- не более 0,8 мм, для плит марки ЦСП-2 — не более 1,0 мм.

2.4. Отклонение от прямолинейности кромок плит, измеренною на отдельных отрезках длиной 1000 мм, не должно быть более 1 мм.

2.5. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Справочные показатели физико-механических свойств плит приведены в справочном приложении 1.

2.6. Требования к качеству древесины для производства цементостружечных плит приведены в рекомендуемом приложении 2.

2.7. По качеству поверхности плиты должны соответствовать нормам, указанным в табл. 3.

Таблица 3

2.8. В плитах не допускаются расслоения по толщине, посторонние включения и механические повреждения.

2.9. Требования, предъявляемые настоящим стандартом к плитам марки ЦСП-1, соответствуют высшей категории качества.

3.1. Плиты предъявляют к приемке партиями. Партией считают число плит одной марки и размеров, изготовленных по одному технологическому режиму в течение одной смены и оформленных одним документом о качестве.

3.2. Испытания плит по показателям, приведены в пп. 1.2, 2.2 — 2.5, 2.7 (за исключением прочности при растяжении перпендикулярно к пласти плиты), являются приемо-сдаточными. Испытания прочности плит перпендикулярно к пласти плиты являются периодическими. Периодичность испытаний — один раз в месяц, а также в случаях изменения технологического режима.

3.3. Для контроля размеров и качества поверхности плит от партии отбирают 5 % плит, но не менее 10 шт.

Для испытаний физико-механических свойств от партии отбирают:

— 3 плиты — при объеме партии до 500 шт.;

— 4 плиты — при объеме партии от 500 до 1200 шт.;

— 5 плит — при объеме партии 1200 шт. и более.

3.4. Партию принимают, если:

— все контролируемые плиты по отклонениям от прямоугольности, прямолинейности, плоскостности и качеству поверхности соответствуют требованиям пп. 2.2 — 2.4, 2.7;

— отклонения значений длины, ширины и толщины не более предельных отклонений, указанных в п. 1.2;

— среднее арифметическое значение показателей физико-механических свойств испытанных образцов по каждой плите соответствует требованиям п. 2.5.

4.1. Аппаратура и материалы.

4.1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %.

4.1.2. Испытательное устройство для определения прочности плит при изгибе, состоящее из двух параллельных опор с цилиндрической поверхностью, которые перемещают в горизонтальной плоскости, и ножа с цилиндрической поверхностью, расположенного параллельно опорам на равном расстоянии от них. Нож через самоцентрирующее устройство (типа карданного шарнира) соединяют с неподвижным захватом, а опоры жестко соединяют с подвижным захватом испытательной машины.

Длина опор и ножа — не менее 80 мм.

Диаметр цилиндрической части опор и ножа должен быть равен:

— (30±0,5) мм — для образцов толщиной до 20 мм;

— (50±0,5) мм — для образцов толщиной 20 мм и более.

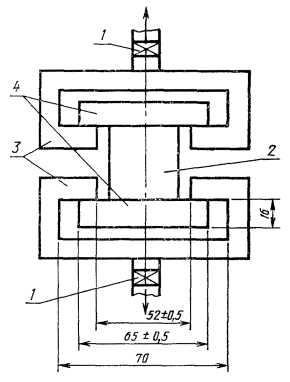

4.1.3. Испытательное устройство для определения прочности при растяжении перпендикулярно к пласти плиты, состоящее из двух захватов для передачи растягивающего усилия образцу, связанных через самоцентрирующие устройства (типа карданного шарнира) с захватами испытательной машины (черт. 1).

1 - карданный шарнир; 2 — образец; 3 — захваты, 4 — колодки.

Черт. 1.

Допускается применение других видов захватов, обеспечивающих направление нагрузки перпендикулярно к плоскости образца.

Колодки из древесины твердых пород влажностью не более 12 %, металла, лигнофоля или цементостружечной плиты с плотностью не менее 1200 кг/м³. Размеры колодок: длина (65,0 ± 0,5) мм, ширина (50 ± 0,5) мм и высота не менее 16 мм. Волокна древесины должны быть параллельны длинной стороне колодок.

Колодки наклеивают на пласти образца.

Прочность приклейки колодок к поверхности образца должна обеспечивать разрушение по цементостружечной плите (образцу).

4.1.4. Приспособление для определения глубины дефектов на поверхности плит, состоящее из индикатора часового типа марки ИЧ-10 по ГОСТ 577-68, закрепленного на металлической скобе с двумя плоскими опорными поверхностями.

Установку шкалы индикатора в нулевое положение, соответствующее плоскости опорных поверхностей скобы, осуществляют при помощи поверочной линейки по ГОСТ 8026-75, поверочной плиты по ГОСТ 10905-86 или стеклянной пластинки по ТУ 3-3.2122-88.

Ход штока индикатора в обе стороны от опорной плоскости должен быть не менее 3 мм.

4.1.5. Весы по ГОСТ 24104-88 с погрешностью взвешивания не более 0,1 г.

4.1.6. Приборы для измерения толщины образцов с ценой деления 0,01 мм: микрометр по ГОСТ 6507-90 или индикаторный толщиномер по ГОСТ 11358-89.

4.1.7. Штангенциркуль по ГОСТ 166-89 с ценой деления не более 0,1 мм, набор щупов № 4 по ТУ 2-034-225-87.

4.1.8. Измерительная металлическая линейка по ГОСТ 427-75 с ценой деления 1 мм, поверочная линейка по ГОСТ 8026-75 длиной 1000 мм.

4.1.9. Измерительная металлическая рулетка по ГОСТ 7502-89 с ценой деления 1 мм.

4.1.10. Сушильный шкаф, обеспечивающий поддержание температуры (103±2) °С.

4.1.11. Эксикатор по ГОСТ 25336-82.

4.1.12. Гигроскопическое вещество: хлористый кальций по ТУ 6-09-4711-81 или серная кислота по ГОСТ 4204-77 концентрацией не менее 94 %.

Периодичность смены гигроскопического вещества не реже одного раза в неделю.

4.1.13. Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 ± 1) °С, и с устройством в виде решетки из проволоки, позволяющим удерживать под водой в вертикальном положении образцы для определения водопоглощения и разбухания по толщине.

4.1.14. Питьевая вода по ГОСТ 2874-82.

4.1.15. Фильтровальная бумага по ГОСТ 12026-76.

4.2. Отбор образцов и подготовка к испытаниям.

4.2.1. Для испытаний физико-механических свойств из каждой отобранной плиты вырезают образцы, размеры и число которых соответствуют указанным в табл. 4.

Таблица 4

4.2.2. Для отбора образцов из плиты на расстоянии 150 мм от поперечной кромки вырезают заготовку шириной 650 мм и длиной, равной ширине плиты, используемую в качестве образца для определения отклонения от плоскостности, из которого в дальнейшем вырезают полосы в зависимости от размеров образцов.

Из полос вырезают образцы, равномерно расположенные по ширине плиты с минимальным расстоянием 40 мм между образцами, предназначенными для определения одного показателя ( см. рекомендуемое приложение 3).

4.2.3. Образцы должны иметь прямые параллельные кромки и прямые углы.

Предельные отклонения от номинальных размеров образца по длине и ширине ± 0,5 мм.

Предельное отклонение по длине образца для определения предела прочности при изгибе ± 2 мм.

На образцах не допускаются сколы кромок и выкрашивание углов, вмятины.

4.2.4. Все образцы, кроме образцов для определения влажности, перед испытаниями следует выдерживать (кондиционировать) при температуре (20 ± 2) °С и относительной влажности воздуха (65 ± 5) % до момента достижения постоянной массы (равновесной влажности).

Массу образца считают постоянной, если при двух очередных взвешиваниях, проведенных с промежутком 24 ч, разность массы не превышает 0,1 %.

4.2.5. За толщину образца принимают среднее арифметическое значение результатов измерения в четырех точках, расположенных по углам образца на расстоянии 25 мм от кромок.

Измерения производят микрометром или толщиномером, с погрешностью не более 0,01 мм.

4.3. Проведение испытаний.

4.3.1. Длину и ширину плиты измеряют по четырем сторонам параллельно кромкам на расстоянии от них 50 — 100 мм металлической измерительной рулеткой с погрешностью не более 1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За длину или ширину плиты принимают среднее арифметическое значение результатов измерений по двум сторонам.

4.3.2. Длины диагоналей плиты измеряют металлической измерительной рулеткой с погрешностью не более 1 мм.

Разность длин диагоналей вычисляют с точностью 1 мм.

Отклонение от прямолинейности определяют металлической поверочной линейкой и набором щупов на каждой кромке плиты.

Отклонение от плоскостности определяют при помощи набора щупов замером наибольшего зазора на образце размером 1200×650 мм, установленном на эталонной поверхности.

4.3.3. Толщину плиты измеряют в шести точках, расположенных на расстоянии 50 мм от кромок: по одной в середине коротких сторон и по две на расстоянии друг от друга, равном одной трети длины плиты по длинным сторонам.

Измерения производят индикаторным толщиномером или штангенциркулем с погрешностью не более 0,1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За толщину плиты принимают среднее арифметическое значение результатов измерений в шести точках.

4.3.4. Внешний вид плит контролируют визуально. Шероховатость контролируют сравнением с эталонами. Линейные размеры дефектов на поверхности плит измеряют металлической измерительной линейкой с погрешностью не более 1 мм.

Глубину дефектов на поверхности плит измеряют с помощью приспособления ( п. 4.1.4.) с погрешностью не более 0,1 мм.

4.3.5. Определение плотности.

4.3.5.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их длину, ширину и толщину. Каждый результат измерений должен соответствовать требованием п. 4.2.3.

4.3.5.2. За длину и ширину образца принимают среднее арифметическое значение результатов измерений по двум параллельным сторонам.

Измерения производят штангенциркулем с погрешностью не более 0,1 мм. —

4.3.5.3. Плотность образца r, кг/м³, вычисляют с точностью не менее 10 кг/м³ по формуле

                                                           (1)

где т — масса образца, г;

l — длина образца, см;

b — ширина образца, см;

h — толщина образца, см.

4.3.6. Определение водопоглощения и разбухания по толщине.

4.3.6.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их толщину по п. 4.2.5.

4.3.6.2. Образцы погружают в вертикальном положении в сосуд с водой, при этом образцы не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны находиться на расстоянии (20 ± 2) мм ниже уровня поверхности воды.

Температура воды должна быть (20 ± 1) °С. Время выдержки образцов в воде должно быть 24 ч ± 15 мин.

4.3.6.3. После выдержки образцы извлекают из воды и складывают в стопы в горизонтальном положении, прокладывая их листами фильтровальной бумаги для удаления избытка воды.

На стопку образцов накладывают квадратную плиту (груз) массой (500 ± 50) г. Через 30 с груз снимают и удаляют фильтровальную бумагу.

4.3.6.4. Образцы не позднее чем через 10 мин после извлечения из воды взвешивают и определяют их толщину в соответствии с п. 4.2.5.

4.3.6.5. Разбухание по толщине образца D h вычисляют с точностью не менее 0,1 % по формуле

                                                      (2)

где h — толщина образца до увлажнения, мм;

h₁ — толщина образца после увлажнения, мм.

4.3.6.6. Водопоглощение образца D w_вд в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (3)

где т — масса образца до увлажнения, г.

т₁ — масса образца после увлажнения, г.

4.3.7. Определение влажности.

4.3.7.1. Образцы взвешивают после отбора с погрешностью не более 0,01 г, после чего помещают их в сушильный шкаф и высушивают при температуре (103 ± 2) °С до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями не превышает 0,1 % массы. Первое взвешивание проводят через 4 ч, далее через 2 ч.

4.3.7.2. Высушенные образцы охлаждают в эксикаторе с гигроскопическим веществом и взвешивают с той же погрешностью.

4.3.7.3. Влажность образца w в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (4)

где m₁ — масса образца до сушки, г;

т₀ — масса образца после сушки, г.

4.3.8. Определение прочности при изгибе.

4.3.8.1. У образцов после кондиционирования определяют ширину и толщину.

Ширину образца измеряют по его поперечной оси штангенциркулем с погрешностью не более 0,1 мм.

Толщину образца измеряют на середине его длины в двух точках, на расстоянии 25 мм от продольных кромок.

Измерения производят микрометром или толщиномером с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое значение результатов измерений в двух точках.

4.3.8.2. У испытательного устройства устанавливают опоры на расстоянии, равном двадцатипятикратной номинальной толщине плиты, но не более 400 мм, с погрешностью не более ± 1 мм.

4.3.8.3. Образец укладывают на опоры так, чтобы продольная ось была перпендикулярна к опорам, а поперечная ось параллельна оси ножа (черт. 2) и производят равномерное его нагружение, фиксируя разрушающую нагрузку.

Черт. 2

Время действия равномерно возрастающей нагрузки на образец до полного его разрушения должно составлять (60 ± 30) с.

Допускается нагружать образец со скоростью перемещения ножа (10 ± 1) мм/мин.

4.3.8.4. Прочность при изгибе образца s_и, МПа, вычисляют с точностью до 0,5 МПа по формуле

                                                             (5)

где Р — разрушающая нагрузка, Н;

l — расстояние между опорами испытательной машины, мм;

b — ширина образца, мм;

h — толщина образца, мм.

4.3.9. Определение прочности при растяжении перпендикулярно к пласти плиты.

4.3.9.1. У образцов после кондиционирования определяют длину и ширину.

Длину и ширину образца измеряют по его поперечным осям штангенциркулем с погрешностью не более 0,1 мм.

4.3.9.2. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

4.3.9.3. Нагрузки на образец должны возрастать равномерно в течение (60 ± 15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мм/мин.

4.3.9.4. Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторное испытание.

4.3.9.5. Прочность при растяжении перпендикулярно к пласти длины s_р, МПа, вычисляют с точностью до 0,01 МПа по формуле

                                                              (6)

где Р — разрушающая нагрузка, Н;

l — длина образца, мм;

b — ширина образца, мм.

5.1. На каждую плиту наносят маркировку, содержащую марку, толщину плиты, наименование или товарный знак предприятия-изготовителя, обозначение настоящего стандарта и дату выпуска.

Маркировку наносит на пласть или продольную кромку плиты.

5.2. Каждая отгружаемая партия плит должна сопровождаться документом о качестве, содержащим:

— наименование организации, в систему которой входит предприятие-изготовитель;

— наименование предприятия-изготовителя, его товарный знак и адрес;

— марку плит и размеры;

— количество плит в партии;

— дату изготовления плит и номер партии;

— результаты испытаний;

— обозначение настоящего стандарта.

5.3. Плиты должны храниться в закрытых помещениях в пачках толщиной не более 600 мм рассортированными по маркам и размерам.

Пачки плит укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной, меньшей ширины плиты не более чем на 200 мм.

Допустимая разность толщин прокладок, используемых для одной пачки, — 5 мм.

Бруски-прокладки должны быть уложены поперек плиты с интервалами не более 600 мм. Расстояние крайних прокладок от торцов плиты должно быть не более 200 мм.

Пачки плит при хранении допускается укладывать в штабеля высотой не более 4,5 м. При этом бруски-прокладки, разделяющие пачки, располагают в одних вертикальных плоскостях.

5.4. Плиты перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательным предохранением от атмосферных осадков, механических повреждений и деформаций в соответствии с технической документацией, согласованной с соответствующими транспортными министерствами и потребителем.

5.5. При железнодорожных перевозках размещение и крепление пачек плит в транспортных средствах следует производить в соответствии с Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения. Транспортирование плит должно осуществляться согласно действующим Правилам перевозки грузов. Транспортная маркировка — по ГОСТ 14192-77.

5.6. При поставке на экспорт плиты маркируют, упаковывают и транспортируют в соответствии с технической документацией внешнеторговых организаций.

6.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения, установленных стандартом.

Гарантийный срок хранения плит-2 года со дня изготовления.

В качестве сырья для производства плит рекомендуется применение тонкомерной древесины хвойных пород по ГОСТ 9463-88 и древесины лиственных пород по ГОСТ 9462-88 не ниже 3-го сорта.

Смешение пород не рекомендуется.

Содержание гнили и коры в общей массе древесины определяется технологическим регламентом.

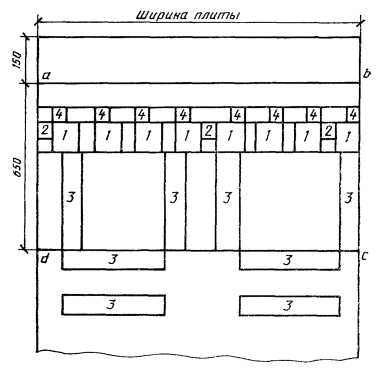

1 — образцы для определения плотности, разбухания по толщине за 24 ч и водопоглощения; 2 — образцы для определения влажности; 3 — образцы для определения предела прочности при изгибе; 4 — образцы для определения прочности при растяжении перпендикулярно к пласти плиты; ab с d — образец для определения отклонения от плоскостности.

Один цикл температурно-влажностных воздействий на образцы включает в себя следующие операции:

— образцы помещают на 18 ч в сосуд с водой, имеющей температуру (20 ± 1) °С, таким образом, чтобы они были покрыты водой на 2 — 3 см;

— извлеченные из воды образцы помещают в сушильный шкаф, где их просушивают при температуре (60 ± 5) °С с вентиляцией в течение 6 ч.

После 20 циклов перед испытаниями образцы кондиционируют в нормальных температурно-влажностных условиях до достижения исходной влажности (9 ± 3) %.

СОДЕРЖАНИЕ

1. Марки и размеры. 1

2. Технические требования. 2

3. Правила приемки. 3

4. Методы испытаний. 3

5. Маркировка, хранение и транспортирование. 8

6. Гарантии изготовителя. 9

Приложение 1 с правочные показатели физико-механических свойств плит . 9

Приложение 2 т ребования к качеству древесины для производства плит . 10

Приложение 3 Схемы отбора образцов из плиты для приемо-сдаточных и периодических испытаний   10

Приложение 4 м етод определения стойкости к циклическим температурно-влажностным воздействиям .. 11

Еще документы скачать бесплатно

www.gosthelp.ru

ГОСТ 26816-86: Плиты цементностружечные. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЦЕМЕНТНОСТРУЖЕЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 26816-86

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. № 284 срок введения установлен

с 01.07.86

Настоящий стандарт распространяется на цементностружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.

Стандарт не распространяется на облицованные и отделанные плиты.

1. МАРКИ И РАЗМЕРЫ

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

^* Градация через 2 мм.

Примечания:

1. Плиты шириной 1250 мм разрешается изготовлять на оборудовании, установленном до введения в действие настоящего стандарта. Изготовление плит других размеров по длине и ширине допускается по согласованию изготовителя с потребителем, с градацией через 25 мм, в пределах технической возможности оборудования, устанавливаемой технологическим регламентом.

2. Предельные отклонения по толщине приведены для нешлифованных плит. Предельные отклонения для шлифованных плит — ± 0,3 мм.

1.3. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине и обозначения настоящего стандарта.

Пример условного обозначения цементостружечной плиты марки ЦСП-1 размерами 3200×1200×8 мм:

ЦСП-1 3200×1200×8 ГОСТ 26816-86

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Плиты должны иметь прямые углы.

Разность длин диагоналей по пласти не должна превышать 0,2 % длины плиты.

2.3. Отклонение от плоскостности для плит марки ЦСП-1- не более 0,8 мм, для плит марки ЦСП-2 — не более 1,0 мм.

2.4. Отклонение от прямолинейности кромок плит, измеренною на отдельных отрезках длиной 1000 мм, не должно быть более 1 мм.

2.5. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Справочные показатели физико-механических свойств плит приведены в справочном приложении 1.

2.6. Требования к качеству древесины для производства цементостружечных плит приведены в рекомендуемом приложении 2.

2.7. По качеству поверхности плиты должны соответствовать нормам, указанным в табл. 3.

Таблица 3

2.8. В плитах не допускаются расслоения по толщине, посторонние включения и механические повреждения.

2.9. Требования, предъявляемые настоящим стандартом к плитам марки ЦСП-1, соответствуют высшей категории качества.

3. ПРАВИЛА ПРИЕМКИ

3.1. Плиты предъявляют к приемке партиями. Партией считают число плит одной марки и размеров, изготовленных по одному технологическому режиму в течение одной смены и оформленных одним документом о качестве.

3.2. Испытания плит по показателям, приведены в пп. 1.2, 2.2 — 2.5, 2.7 (за исключением прочности при растяжении перпендикулярно к пласти плиты), являются приемо-сдаточными. Испытания прочности плит перпендикулярно к пласти плиты являются периодическими. Периодичность испытаний — один раз в месяц, а также в случаях изменения технологического режима.

3.3. Для контроля размеров и качества поверхности плит от партии отбирают 5 % плит, но не менее 10 шт.

Для испытаний физико-механических свойств от партии отбирают:

— 3 плиты — при объеме партии до 500 шт.;

— 4 плиты — при объеме партии от 500 до 1200 шт.;

— 5 плит — при объеме партии 1200 шт. и более.

3.4. Партию принимают, если:

— все контролируемые плиты по отклонениям от прямоугольности, прямолинейности, плоскостности и качеству поверхности соответствуют требованиям пп. 2.2 — 2.4, 2.7;

— отклонения значений длины, ширины и толщины не более предельных отклонений, указанных в п. 1.2;

— среднее арифметическое значение показателей физико-механических свойств испытанных образцов по каждой плите соответствует требованиям п. 2.5.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Аппаратура и материалы.

4.1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %.

4.1.2. Испытательное устройство для определения прочности плит при изгибе, состоящее из двух параллельных опор с цилиндрической поверхностью, которые перемещают в горизонтальной плоскости, и ножа с цилиндрической поверхностью, расположенного параллельно опорам на равном расстоянии от них. Нож через самоцентрирующее устройство (типа карданного шарнира) соединяют с неподвижным захватом, а опоры жестко соединяют с подвижным захватом испытательной машины.

Длина опор и ножа — не менее 80 мм.

Диаметр цилиндрической части опор и ножа должен быть равен:

— (30±0,5) мм — для образцов толщиной до 20 мм;

— (50±0,5) мм — для образцов толщиной 20 мм и более.

4.1.3. Испытательное устройство для определения прочности при растяжении перпендикулярно к пласти плиты, состоящее из двух захватов для передачи растягивающего усилия образцу, связанных через самоцентрирующие устройства (типа карданного шарнира) с захватами испытательной машины (черт. 1).

1 — карданный шарнир; 2 — образец; 3 — захваты, 4 — колодки.

Черт. 1.

Допускается применение других видов захватов, обеспечивающих направление нагрузки перпендикулярно к плоскости образца.

Колодки из древесины твердых пород влажностью не более 12 %, металла, лигнофоля или цементостружечной плиты с плотностью не менее 1200 кг/м³. Размеры колодок: длина (65,0 ± 0,5) мм, ширина (50 ± 0,5) мм и высота не менее 16 мм. Волокна древесины должны быть параллельны длинной стороне колодок.

Колодки наклеивают на пласти образца.

Прочность приклейки колодок к поверхности образца должна обеспечивать разрушение по цементостружечной плите (образцу).

4.1.4. Приспособление для определения глубины дефектов на поверхности плит, состоящее из индикатора часового типа марки ИЧ-10 по ГОСТ 577-68, закрепленного на металлической скобе с двумя плоскими опорными поверхностями.

Установку шкалы индикатора в нулевое положение, соответствующее плоскости опорных поверхностей скобы, осуществляют при помощи поверочной линейки по ГОСТ 8026-75, поверочной плиты по ГОСТ 10905-86 или стеклянной пластинки по ТУ 3-3.2122-88.

Ход штока индикатора в обе стороны от опорной плоскости должен быть не менее 3 мм.

4.1.5. Весы по ГОСТ 24104-88 с погрешностью взвешивания не более 0,1 г.

4.1.6. Приборы для измерения толщины образцов с ценой деления 0,01 мм: микрометр по ГОСТ 6507-90 или индикаторный толщиномер по ГОСТ 11358-89.

4.1.7. Штангенциркуль по ГОСТ 166-89 с ценой деления не более 0,1 мм, набор щупов № 4 по ТУ 2-034-225-87.

4.1.8. Измерительная металлическая линейка по ГОСТ 427-75 с ценой деления 1 мм, поверочная линейка по ГОСТ 8026-75 длиной 1000 мм.

4.1.9. Измерительная металлическая рулетка по ГОСТ 7502-89 с ценой деления 1 мм.

4.1.10. Сушильный шкаф, обеспечивающий поддержание температуры (103±2) °С.

4.1.11. Эксикатор по ГОСТ 25336-82.

4.1.12. Гигроскопическое вещество: хлористый кальций по ТУ 6-09-4711-81 или серная кислота по ГОСТ 4204-77 концентрацией не менее 94 %.

Периодичность смены гигроскопического вещества не реже одного раза в неделю.

4.1.13. Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 ± 1) °С, и с устройством в виде решетки из проволоки, позволяющим удерживать под водой в вертикальном положении образцы для определения водопоглощения и разбухания по толщине.

4.1.14. Питьевая вода по ГОСТ 2874-82.

4.1.15. Фильтровальная бумага по ГОСТ 12026-76.

4.2. Отбор образцов и подготовка к испытаниям.

4.2.1. Для испытаний физико-механических свойств из каждой отобранной плиты вырезают образцы, размеры и число которых соответствуют указанным в табл. 4.

Таблица 4

4.2.2. Для отбора образцов из плиты на расстоянии 150 мм от поперечной кромки вырезают заготовку шириной 650 мм и длиной, равной ширине плиты, используемую в качестве образца для определения отклонения от плоскостности, из которого в дальнейшем вырезают полосы в зависимости от размеров образцов.

Из полос вырезают образцы, равномерно расположенные по ширине плиты с минимальным расстоянием 40 мм между образцами, предназначенными для определения одного показателя (см. рекомендуемое приложение 3).

4.2.3. Образцы должны иметь прямые параллельные кромки и прямые углы.

Предельные отклонения от номинальных размеров образца по длине и ширине ± 0,5 мм.

Предельное отклонение по длине образца для определения предела прочности при изгибе ± 2 мм.

На образцах не допускаются сколы кромок и выкрашивание углов, вмятины.

4.2.4. Все образцы, кроме образцов для определения влажности, перед испытаниями следует выдерживать (кондиционировать) при температуре (20 ± 2) °С и относительной влажности воздуха (65 ± 5) % до момента достижения постоянной массы (равновесной влажности).

Массу образца считают постоянной, если при двух очередных взвешиваниях, проведенных с промежутком 24 ч, разность массы не превышает 0,1 %.

4.2.5. За толщину образца принимают среднее арифметическое значение результатов измерения в четырех точках, расположенных по углам образца на расстоянии 25 мм от кромок.

Измерения производят микрометром или толщиномером, с погрешностью не более 0,01 мм.

4.3. Проведение испытаний.

4.3.1. Длину и ширину плиты измеряют по четырем сторонам параллельно кромкам на расстоянии от них 50 — 100 мм металлической измерительной рулеткой с погрешностью не более 1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За длину или ширину плиты принимают среднее арифметическое значение результатов измерений по двум сторонам.

4.3.2. Длины диагоналей плиты измеряют металлической измерительной рулеткой с погрешностью не более 1 мм.

Разность длин диагоналей вычисляют с точностью 1 мм.

Отклонение от прямолинейности определяют металлической поверочной линейкой и набором щупов на каждой кромке плиты.

Отклонение от плоскостности определяют при помощи набора щупов замером наибольшего зазора на образце размером 1200×650 мм, установленном на эталонной поверхности.

4.3.3. Толщину плиты измеряют в шести точках, расположенных на расстоянии 50 мм от кромок: по одной в середине коротких сторон и по две на расстоянии друг от друга, равном одной трети длины плиты по длинным сторонам.

Измерения производят индикаторным толщиномером или штангенциркулем с погрешностью не более 0,1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За толщину плиты принимают среднее арифметическое значение результатов измерений в шести точках.

4.3.4. Внешний вид плит контролируют визуально. Шероховатость контролируют сравнением с эталонами. Линейные размеры дефектов на поверхности плит измеряют металлической измерительной линейкой с погрешностью не более 1 мм.

Глубину дефектов на поверхности плит измеряют с помощью приспособления (п. 4.1.4.) с погрешностью не более 0,1 мм.

4.3.5. Определение плотности.

4.3.5.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их длину, ширину и толщину. Каждый результат измерений должен соответствовать требованием п. 4.2.3.

4.3.5.2. За длину и ширину образца принимают среднее арифметическое значение результатов измерений по двум параллельным сторонам.

Измерения производят штангенциркулем с погрешностью не более 0,1 мм. —

4.3.5.3. Плотность образца r, кг/м³, вычисляют с точностью не менее 10 кг/м³ по формуле

         ₍₁₎

где т — масса образца, г;

l — длина образца, см;

b — ширина образца, см;

h — толщина образца, см.

4.3.6. Определение водопоглощения и разбухания по толщине.

4.3.6.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их толщину по п. 4.2.5.

4.3.6.2. Образцы погружают в вертикальном положении в сосуд с водой, при этом образцы не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны находиться на расстоянии (20 ± 2) мм ниже уровня поверхности воды.

Температура воды должна быть (20 ± 1) °С. Время выдержки образцов в воде должно быть 24 ч ± 15 мин.

4.3.6.3. После выдержки образцы извлекают из воды и складывают в стопы в горизонтальном положении, прокладывая их листами фильтровальной бумаги для удаления избытка воды.

На стопку образцов накладывают квадратную плиту (груз) массой (500 ± 50) г. Через 30 с груз снимают и удаляют фильтровальную бумагу.

4.3.6.4. Образцы не позднее чем через 10 мин после извлечения из воды взвешивают и определяют их толщину в соответствии с п. 4.2.5.

4.3.6.5. Разбухание по толщине образца Dh вычисляют с точностью не менее 0,1 % по формуле

             ₍₂₎

где h — толщина образца до увлажнения, мм;

h₁ — толщина образца после увлажнения, мм.

4.3.6.6. Водопоглощение образца Dw_вд в процентах вычисляют с точностью не менее 0,1 % по формуле

       ₍₃₎

где т — масса образца до увлажнения, г.

т₁ — масса образца после увлажнения, г.

4.3.7. Определение влажности.

4.3.7.1. Образцы взвешивают после отбора с погрешностью не более 0,01 г, после чего помещают их в сушильный шкаф и высушивают при температуре (103 ± 2) °С до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями не превышает 0,1 % массы. Первое взвешивание проводят через 4 ч, далее через 2 ч.

4.3.7.2. Высушенные образцы охлаждают в эксикаторе с гигроскопическим веществом и взвешивают с той же погрешностью.

4.3.7.3. Влажность образца w в процентах вычисляют с точностью не менее 0,1 % по формуле

            ₍₄₎

где m₁ — масса образца до сушки, г;

т₀ — масса образца после сушки, г.

4.3.8. Определение прочности при изгибе.

4.3.8.1. У образцов после кондиционирования определяют ширину и толщину.

Ширину образца измеряют по его поперечной оси штангенциркулем с погрешностью не более 0,1 мм.

Толщину образца измеряют на середине его длины в двух точках, на расстоянии 25 мм от продольных кромок.

Измерения производят микрометром или толщиномером с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое значение результатов измерений в двух точках.

4.3.8.2. У испытательного устройства устанавливают опоры на расстоянии, равном двадцатипятикратной номинальной толщине плиты, но не более 400 мм, с погрешностью не более ± 1 мм.

4.3.8.3. Образец укладывают на опоры так, чтобы продольная ось была перпендикулярна к опорам, а поперечная ось параллельна оси ножа (черт. 2) и производят равномерное его нагружение, фиксируя разрушающую нагрузку.

Черт. 2

Время действия равномерно возрастающей нагрузки на образец до полного его разрушения должно составлять (60 ± 30) с.

Допускается нагружать образец со скоростью перемещения ножа (10 ± 1) мм/мин.

4.3.8.4. Прочность при изгибе образца s_и, МПа, вычисляют с точностью до 0,5 МПа по формуле

              ₍₅₎

где Р — разрушающая нагрузка, Н;

l — расстояние между опорами испытательной машины, мм;

b — ширина образца, мм;

h — толщина образца, мм.

4.3.9. Определение прочности при растяжении перпендикулярно к пласти плиты.

4.3.9.1. У образцов после кондиционирования определяют длину и ширину.

Длину и ширину образца измеряют по его поперечным осям штангенциркулем с погрешностью не более 0,1 мм.

4.3.9.2. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

4.3.9.3. Нагрузки на образец должны возрастать равномерно в течение (60 ± 15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мм/мин.

4.3.9.4. Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторное испытание.

4.3.9.5. Прочность при растяжении перпендикулярно к пласти длины s_р, МПа, вычисляют с точностью до 0,01 МПа по формуле

                       (6)

где Р — разрушающая нагрузка, Н;

l — длина образца, мм;

b — ширина образца, мм.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. На каждую плиту наносят маркировку, содержащую марку, толщину плиты, наименование или товарный знак предприятия-изготовителя, обозначение настоящего стандарта и дату выпуска.

Маркировку наносит на пласть или продольную кромку плиты.

5.2. Каждая отгружаемая партия плит должна сопровождаться документом о качестве, содержащим:

— наименование организации, в систему которой входит предприятие-изготовитель;

— наименование предприятия-изготовителя, его товарный знак и адрес;

— марку плит и размеры;

— количество плит в партии;

— дату изготовления плит и номер партии;

— результаты испытаний;

— обозначение настоящего стандарта.

5.3. Плиты должны храниться в закрытых помещениях в пачках толщиной не более 600 мм рассортированными по маркам и размерам.

Пачки плит укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной, меньшей ширины плиты не более чем на 200 мм.

Допустимая разность толщин прокладок, используемых для одной пачки, — 5 мм.

Бруски-прокладки должны быть уложены поперек плиты с интервалами не более 600 мм. Расстояние крайних прокладок от торцов плиты должно быть не более 200 мм.

Пачки плит при хранении допускается укладывать в штабеля высотой не более 4,5 м. При этом бруски-прокладки, разделяющие пачки, располагают в одних вертикальных плоскостях.

5.4. Плиты перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательным предохранением от атмосферных осадков, механических повреждений и деформаций в соответствии с технической документацией, согласованной с соответствующими транспортными министерствами и потребителем.

5.5. При железнодорожных перевозках размещение и крепление пачек плит в транспортных средствах следует производить в соответствии с Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения. Транспортирование плит должно осуществляться согласно действующим Правилам перевозки грузов. Транспортная маркировка — по ГОСТ 14192-77.

5.6. При поставке на экспорт плиты маркируют, упаковывают и транспортируют в соответствии с технической документацией внешнеторговых организаций.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения, установленных стандартом.

Гарантийный срок хранения плит-2 года со дня изготовления.

ПРИЛОЖЕНИЕ 1
Справочное

СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ПЛИТ.

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ТРЕБОВАНИЯ К КАЧЕСТВУ ДРЕВЕСИНЫ ДЛЯ ПРОИЗВОДСТВА ПЛИТ

В качестве сырья для производства плит рекомендуется применение тонкомерной древесины хвойных пород по ГОСТ 9463-88 и древесины лиственных пород по ГОСТ 9462-88 не ниже 3-го сорта.

Смешение пород не рекомендуется.

Содержание гнили и коры в общей массе древесины определяется технологическим регламентом.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Схемы отбора образцов из плиты для приемо-сдаточных и периодических испытаний.

1 — образцы для определения плотности, разбухания по толщине за 24 ч и водопоглощения;
2 — образцы для определения влажности; 3 — образцы для определения предела прочности при изгибе;
4 — образцы для определения прочности при растяжении перпендикулярно к пласти плиты;
abсd — образец для определения отклонения от плоскостности.

ПРИЛОЖЕНИЕ 4
Справочное

МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ЦИКЛИЧЕСКИМ ТЕМПЕРАТУРНО-ВЛАЖНОСТНЫМ ВОЗДЕЙСТВИЯМ

Один цикл температурно-влажностных воздействий на образцы включает в себя следующие операции:

— образцы помещают на 18 ч в сосуд с водой, имеющей температуру (20 ± 1) °С, таким образом, чтобы они были покрыты водой на 2 — 3 см;

— извлеченные из воды образцы помещают в сушильный шкаф, где их просушивают при температуре (60 ± 5) °С с вентиляцией в течение 6 ч.

После 20 циклов перед испытаниями образцы кондиционируют в нормальных температурно-влажностных условиях до достижения исходной влажности (9 ± 3) %.

СОДЕРЖАНИЕ

standartgost.ru

ГОСТ 26816-86 «Плиты цементно-стружечные. Технические условия»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЦЕМЕНТНОСТРУЖЕЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 26816-86

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. № 284 срок введения установлен

с 01.07.86

Настоящий стандарт распространяется на цементностружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.

Стандарт не распространяется на облицованные и отделанные плиты.

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

^* Градация через 2 мм.

Примечания:

1. Плиты шириной 1250 мм разрешается изготовлять на оборудовании, установленном до введения в действие настоящего стандарта. Изготовление плит других размеров по длине и ширине допускается по согласованию изготовителя с потребителем, с градацией через 25 мм, в пределах технической возможности оборудования, устанавливаемой технологическим регламентом.

2. Предельные отклонения по толщине приведены для нешлифованных плит. Предельные отклонения для шлифованных плит — ± 0,3 мм.

1.3. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине и обозначения настоящего стандарта.

Пример условного обозначения цементостружечной плиты марки ЦСП-1 размерами 3200×1200×8 мм:

ЦСП-1 3200×1200×8 ГОСТ 26816-86

2.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Плиты должны иметь прямые углы.

Разность длин диагоналей по пласти не должна превышать 0,2 % длины плиты.

2.3. Отклонение от плоскостности для плит марки ЦСП-1- не более 0,8 мм, для плит марки ЦСП-2 — не более 1,0 мм.

2.4. Отклонение от прямолинейности кромок плит, измеренною на отдельных отрезках длиной 1000 мм, не должно быть более 1 мм.

2.5. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Справочные показатели физико-механических свойств плит приведены в справочном приложении 1.

2.6. Требования к качеству древесины для производства цементостружечных плит приведены в рекомендуемом приложении 2.

2.7. По качеству поверхности плиты должны соответствовать нормам, указанным в табл. 3.

Таблица 3

2.8. В плитах не допускаются расслоения по толщине, посторонние включения и механические повреждения.

2.9. Требования, предъявляемые настоящим стандартом к плитам марки ЦСП-1, соответствуют высшей категории качества.

3.1. Плиты предъявляют к приемке партиями. Партией считают число плит одной марки и размеров, изготовленных по одному технологическому режиму в течение одной смены и оформленных одним документом о качестве.

3.2. Испытания плит по показателям, приведены в пп. 1.2, 2.2 — 2.5, 2.7 (за исключением прочности при растяжении перпендикулярно к пласти плиты), являются приемо-сдаточными. Испытания прочности плит перпендикулярно к пласти плиты являются периодическими. Периодичность испытаний — один раз в месяц, а также в случаях изменения технологического режима.

3.3. Для контроля размеров и качества поверхности плит от партии отбирают 5 % плит, но не менее 10 шт.

Для испытаний физико-механических свойств от партии отбирают:

— 3 плиты — при объеме партии до 500 шт.;

— 4 плиты — при объеме партии от 500 до 1200 шт.;

— 5 плит — при объеме партии 1200 шт. и более.

3.4. Партию принимают, если:

— все контролируемые плиты по отклонениям от прямоугольности, прямолинейности, плоскостности и качеству поверхности соответствуют требованиям пп. 2.2 — 2.4, 2.7;

— отклонения значений длины, ширины и толщины не более предельных отклонений, указанных в п. 1.2;

— среднее арифметическое значение показателей физико-механических свойств испытанных образцов по каждой плите соответствует требованиям п. 2.5.

4.1. Аппаратура и материалы.

4.1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %.

4.1.2. Испытательное устройство для определения прочности плит при изгибе, состоящее из двух параллельных опор с цилиндрической поверхностью, которые перемещают в горизонтальной плоскости, и ножа с цилиндрической поверхностью, расположенного параллельно опорам на равном расстоянии от них. Нож через самоцентрирующее устройство (типа карданного шарнира) соединяют с неподвижным захватом, а опоры жестко соединяют с подвижным захватом испытательной машины.

Длина опор и ножа — не менее 80 мм.

Диаметр цилиндрической части опор и ножа должен быть равен:

— (30±0,5) мм — для образцов толщиной до 20 мм;

— (50±0,5) мм — для образцов толщиной 20 мм и более.

4.1.3. Испытательное устройство для определения прочности при растяжении перпендикулярно к пласти плиты, состоящее из двух захватов для передачи растягивающего усилия образцу, связанных через самоцентрирующие устройства (типа карданного шарнира) с захватами испытательной машины (черт. 1).

1 - карданный шарнир; 2 — образец; 3 — захваты, 4 — колодки.

Черт. 1.

Допускается применение других видов захватов, обеспечивающих направление нагрузки перпендикулярно к плоскости образца.

Колодки из древесины твердых пород влажностью не более 12 %, металла, лигнофоля или цементостружечной плиты с плотностью не менее 1200 кг/м³. Размеры колодок: длина (65,0 ± 0,5) мм, ширина (50 ± 0,5) мм и высота не менее 16 мм. Волокна древесины должны быть параллельны длинной стороне колодок.

Колодки наклеивают на пласти образца.

Прочность приклейки колодок к поверхности образца должна обеспечивать разрушение по цементостружечной плите (образцу).

4.1.4. Приспособление для определения глубины дефектов на поверхности плит, состоящее из индикатора часового типа марки ИЧ-10 по ГОСТ 577-68, закрепленного на металлической скобе с двумя плоскими опорными поверхностями.

Установку шкалы индикатора в нулевое положение, соответствующее плоскости опорных поверхностей скобы, осуществляют при помощи поверочной линейки по ГОСТ 8026-75, поверочной плиты по ГОСТ 10905-86 или стеклянной пластинки по ТУ 3-3.2122-88.

Ход штока индикатора в обе стороны от опорной плоскости должен быть не менее 3 мм.

4.1.5. Весы по ГОСТ 24104-88 с погрешностью взвешивания не более 0,1 г.

4.1.6. Приборы для измерения толщины образцов с ценой деления 0,01 мм: микрометр по ГОСТ 6507-90 или индикаторный толщиномер по ГОСТ 11358-89.

4.1.7. Штангенциркуль по ГОСТ 166-89 с ценой деления не более 0,1 мм, набор щупов № 4 по ТУ 2-034-225-87.

4.1.8. Измерительная металлическая линейка по ГОСТ 427-75 с ценой деления 1 мм, поверочная линейка по ГОСТ 8026-75 длиной 1000 мм.

4.1.9. Измерительная металлическая рулетка по ГОСТ 7502-89 с ценой деления 1 мм.

4.1.10. Сушильный шкаф, обеспечивающий поддержание температуры (103±2) °С.

4.1.11. Эксикатор по ГОСТ 25336-82.

4.1.12. Гигроскопическое вещество: хлористый кальций по ТУ 6-09-4711-81 или серная кислота по ГОСТ 4204-77 концентрацией не менее 94 %.

Периодичность смены гигроскопического вещества не реже одного раза в неделю.

4.1.13. Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 ± 1) °С, и с устройством в виде решетки из проволоки, позволяющим удерживать под водой в вертикальном положении образцы для определения водопоглощения и разбухания по толщине.

4.1.14. Питьевая вода по ГОСТ 2874-82.

4.1.15. Фильтровальная бумага по ГОСТ 12026-76.

4.2. Отбор образцов и подготовка к испытаниям.

4.2.1. Для испытаний физико-механических свойств из каждой отобранной плиты вырезают образцы, размеры и число которых соответствуют указанным в табл. 4.

Таблица 4

4.2.2. Для отбора образцов из плиты на расстоянии 150 мм от поперечной кромки вырезают заготовку шириной 650 мм и длиной, равной ширине плиты, используемую в качестве образца для определения отклонения от плоскостности, из которого в дальнейшем вырезают полосы в зависимости от размеров образцов.

Из полос вырезают образцы, равномерно расположенные по ширине плиты с минимальным расстоянием 40 мм между образцами, предназначенными для определения одного показателя (см. рекомендуемое приложение 3).

4.2.3. Образцы должны иметь прямые параллельные кромки и прямые углы.

Предельные отклонения от номинальных размеров образца по длине и ширине ± 0,5 мм.

Предельное отклонение по длине образца для определения предела прочности при изгибе ± 2 мм.

На образцах не допускаются сколы кромок и выкрашивание углов, вмятины.

4.2.4. Все образцы, кроме образцов для определения влажности, перед испытаниями следует выдерживать (кондиционировать) при температуре (20 ± 2) °С и относительной влажности воздуха (65 ± 5) % до момента достижения постоянной массы (равновесной влажности).

Массу образца считают постоянной, если при двух очередных взвешиваниях, проведенных с промежутком 24 ч, разность массы не превышает 0,1 %.

4.2.5. За толщину образца принимают среднее арифметическое значение результатов измерения в четырех точках, расположенных по углам образца на расстоянии 25 мм от кромок.

Измерения производят микрометром или толщиномером, с погрешностью не более 0,01 мм.

4.3. Проведение испытаний.

4.3.1. Длину и ширину плиты измеряют по четырем сторонам параллельно кромкам на расстоянии от них 50 — 100 мм металлической измерительной рулеткой с погрешностью не более 1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За длину или ширину плиты принимают среднее арифметическое значение результатов измерений по двум сторонам.

4.3.2. Длины диагоналей плиты измеряют металлической измерительной рулеткой с погрешностью не более 1 мм.

Разность длин диагоналей вычисляют с точностью 1 мм.

Отклонение от прямолинейности определяют металлической поверочной линейкой и набором щупов на каждой кромке плиты.

Отклонение от плоскостности определяют при помощи набора щупов замером наибольшего зазора на образце размером 1200×650 мм, установленном на эталонной поверхности.

4.3.3. Толщину плиты измеряют в шести точках, расположенных на расстоянии 50 мм от кромок: по одной в середине коротких сторон и по две на расстоянии друг от друга, равном одной трети длины плиты по длинным сторонам.

Измерения производят индикаторным толщиномером или штангенциркулем с погрешностью не более 0,1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За толщину плиты принимают среднее арифметическое значение результатов измерений в шести точках.

4.3.4. Внешний вид плит контролируют визуально. Шероховатость контролируют сравнением с эталонами. Линейные размеры дефектов на поверхности плит измеряют металлической измерительной линейкой с погрешностью не более 1 мм.

Глубину дефектов на поверхности плит измеряют с помощью приспособления (п. 4.1.4.) с погрешностью не более 0,1 мм.

4.3.5. Определение плотности.

4.3.5.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их длину, ширину и толщину. Каждый результат измерений должен соответствовать требованием п. 4.2.3.

4.3.5.2. За длину и ширину образца принимают среднее арифметическое значение результатов измерений по двум параллельным сторонам.

Измерения производят штангенциркулем с погрешностью не более 0,1 мм. —

4.3.5.3. Плотность образца r, кг/м³, вычисляют с точностью не менее 10 кг/м³ по формуле

                                                           (1)

где т — масса образца, г;

l — длина образца, см;

b — ширина образца, см;

h — толщина образца, см.

4.3.6. Определение водопоглощения и разбухания по толщине.

4.3.6.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их толщину по п. 4.2.5.

4.3.6.2. Образцы погружают в вертикальном положении в сосуд с водой, при этом образцы не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны находиться на расстоянии (20 ± 2) мм ниже уровня поверхности воды.

Температура воды должна быть (20 ± 1) °С. Время выдержки образцов в воде должно быть 24 ч ± 15 мин.

4.3.6.3. После выдержки образцы извлекают из воды и складывают в стопы в горизонтальном положении, прокладывая их листами фильтровальной бумаги для удаления избытка воды.

На стопку образцов накладывают квадратную плиту (груз) массой (500 ± 50) г. Через 30 с груз снимают и удаляют фильтровальную бумагу.

4.3.6.4. Образцы не позднее чем через 10 мин после извлечения из воды взвешивают и определяют их толщину в соответствии с п. 4.2.5.

4.3.6.5. Разбухание по толщине образца Dh вычисляют с точностью не менее 0,1 % по формуле

                                                      (2)

где h — толщина образца до увлажнения, мм;

h₁ — толщина образца после увлажнения, мм.

4.3.6.6. Водопоглощение образца Dw_вд в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (3)

где т — масса образца до увлажнения, г.

т₁ — масса образца после увлажнения, г.

4.3.7. Определение влажности.

4.3.7.1. Образцы взвешивают после отбора с погрешностью не более 0,01 г, после чего помещают их в сушильный шкаф и высушивают при температуре (103 ± 2) °С до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями не превышает 0,1 % массы. Первое взвешивание проводят через 4 ч, далее через 2 ч.

4.3.7.2. Высушенные образцы охлаждают в эксикаторе с гигроскопическим веществом и взвешивают с той же погрешностью.

4.3.7.3. Влажность образца w в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (4)

где m₁ — масса образца до сушки, г;

т₀ — масса образца после сушки, г.

4.3.8. Определение прочности при изгибе.

4.3.8.1. У образцов после кондиционирования определяют ширину и толщину.

Ширину образца измеряют по его поперечной оси штангенциркулем с погрешностью не более 0,1 мм.

Толщину образца измеряют на середине его длины в двух точках, на расстоянии 25 мм от продольных кромок.

Измерения производят микрометром или толщиномером с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое значение результатов измерений в двух точках.

4.3.8.2. У испытательного устройства устанавливают опоры на расстоянии, равном двадцатипятикратной номинальной толщине плиты, но не более 400 мм, с погрешностью не более ± 1 мм.

4.3.8.3. Образец укладывают на опоры так, чтобы продольная ось была перпендикулярна к опорам, а поперечная ось параллельна оси ножа (черт. 2) и производят равномерное его нагружение, фиксируя разрушающую нагрузку.

Черт. 2

Время действия равномерно возрастающей нагрузки на образец до полного его разрушения должно составлять (60 ± 30) с.

Допускается нагружать образец со скоростью перемещения ножа (10 ± 1) мм/мин.

4.3.8.4. Прочность при изгибе образца s_и, МПа, вычисляют с точностью до 0,5 МПа по формуле

                                                             (5)

где Р — разрушающая нагрузка, Н;

l — расстояние между опорами испытательной машины, мм;

b — ширина образца, мм;

h — толщина образца, мм.

4.3.9. Определение прочности при растяжении перпендикулярно к пласти плиты.

4.3.9.1. У образцов после кондиционирования определяют длину и ширину.

Длину и ширину образца измеряют по его поперечным осям штангенциркулем с погрешностью не более 0,1 мм.

4.3.9.2. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

4.3.9.3. Нагрузки на образец должны возрастать равномерно в течение (60 ± 15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мм/мин.

4.3.9.4. Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторное испытание.

4.3.9.5. Прочность при растяжении перпендикулярно к пласти длины s_р, МПа, вычисляют с точностью до 0,01 МПа по формуле

                                                              (6)

где Р — разрушающая нагрузка, Н;

l — длина образца, мм;

b — ширина образца, мм.

5.1. На каждую плиту наносят маркировку, содержащую марку, толщину плиты, наименование или товарный знак предприятия-изготовителя, обозначение настоящего стандарта и дату выпуска.

Маркировку наносит на пласть или продольную кромку плиты.

5.2. Каждая отгружаемая партия плит должна сопровождаться документом о качестве, содержащим:

— наименование организации, в систему которой входит предприятие-изготовитель;

— наименование предприятия-изготовителя, его товарный знак и адрес;

— марку плит и размеры;

— количество плит в партии;

— дату изготовления плит и номер партии;

— результаты испытаний;

— обозначение настоящего стандарта.

5.3. Плиты должны храниться в закрытых помещениях в пачках толщиной не более 600 мм рассортированными по маркам и размерам.

Пачки плит укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной, меньшей ширины плиты не более чем на 200 мм.

Допустимая разность толщин прокладок, используемых для одной пачки, — 5 мм.

Бруски-прокладки должны быть уложены поперек плиты с интервалами не более 600 мм. Расстояние крайних прокладок от торцов плиты должно быть не более 200 мм.

Пачки плит при хранении допускается укладывать в штабеля высотой не более 4,5 м. При этом бруски-прокладки, разделяющие пачки, располагают в одних вертикальных плоскостях.

5.4. Плиты перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательным предохранением от атмосферных осадков, механических повреждений и деформаций в соответствии с технической документацией, согласованной с соответствующими транспортными министерствами и потребителем.

5.5. При железнодорожных перевозках размещение и крепление пачек плит в транспортных средствах следует производить в соответствии с Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения. Транспортирование плит должно осуществляться согласно действующим Правилам перевозки грузов. Транспортная маркировка — по ГОСТ 14192-77.

5.6. При поставке на экспорт плиты маркируют, упаковывают и транспортируют в соответствии с технической документацией внешнеторговых организаций.

6.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения, установленных стандартом.

Гарантийный срок хранения плит-2 года со дня изготовления.

В качестве сырья для производства плит рекомендуется применение тонкомерной древесины хвойных пород по ГОСТ 9463-88 и древесины лиственных пород по ГОСТ 9462-88 не ниже 3-го сорта.

Смешение пород не рекомендуется.

Содержание гнили и коры в общей массе древесины определяется технологическим регламентом.

1 — образцы для определения плотности, разбухания по толщине за 24 ч и водопоглощения; 2 — образцы для определения влажности; 3 — образцы для определения предела прочности при изгибе; 4 — образцы для определения прочности при растяжении перпендикулярно к пласти плиты; abсd — образец для определения отклонения от плоскостности.

Один цикл температурно-влажностных воздействий на образцы включает в себя следующие операции:

— образцы помещают на 18 ч в сосуд с водой, имеющей температуру (20 ± 1) °С, таким образом, чтобы они были покрыты водой на 2 — 3 см;

— извлеченные из воды образцы помещают в сушильный шкаф, где их просушивают при температуре (60 ± 5) °С с вентиляцией в течение 6 ч.

После 20 циклов перед испытаниями образцы кондиционируют в нормальных температурно-влажностных условиях до достижения исходной влажности (9 ± 3) %.

СОДЕРЖАНИЕ

1. Марки и размеры. 1

2. Технические требования. 2

3. Правила приемки. 3

4. Методы испытаний. 3

5. Маркировка, хранение и транспортирование. 8

6. Гарантии изготовителя. 9

Приложение 1 справочные показатели физико-механических свойств плит. 9

Приложение 2 требования к качеству древесины для производства плит. 10

Приложение 3 Схемы отбора образцов из плиты для приемо-сдаточных и периодических испытаний  10

Приложение 4 метод определения стойкости к циклическим температурно-влажностным воздействиям.. 11

gost.donses.ru

ГОСТ 26816-86 Плиты цементностружечные. Технические условия / 26816 86

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЦЕМЕНТНОСТРУЖЕЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 26816-86

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. № 284 срок введения установлен

с 01.07.86

Настоящий стандарт распространяется на цементностружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.

Стандарт не распространяется на облицованные и отделанные плиты.

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

files.stroyinf.ru

ГОСТ 26816-86 — Плиты цементно-стружечные. Технические условия.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЦЕМЕНТНОСТРУЖЕЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 26816-86

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. № 284 срок введения установлен

с 01.07.86

Настоящий стандарт распространяется на цементностружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.

Стандарт не распространяется на облицованные и отделанные плиты.

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

* Градация через 2 мм.

Примечания:

1. Плиты шириной 1250 мм разрешается изготовлять на оборудовании, установленном до введения в действие настоящего стандарта. Изготовление плит других размеров по длине и ширине допускается по согласованию изготовителя с потребителем, с градацией через 25 мм, в пределах технической возможности оборудования, устанавливаемой технологическим регламентом.

2. Предельные отклонения по толщине приведены для нешлифованных плит. Предельные отклонения для шлифованных плит — ± 0,3 мм.

1.3. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине и обозначения настоящего стандарта.

Пример условного обозначения цементостружечной плиты марки ЦСП-1 размерами 3200×1200×8 мм:

ЦСП-1 3200×1200×8 ГОСТ 26816-86

2.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Плиты должны иметь прямые углы.

Разность длин диагоналей по пласти не должна превышать 0,2 % длины плиты.

2.3. Отклонение от плоскостности для плит марки ЦСП-1- не более 0,8 мм, для плит марки ЦСП-2 — не более 1,0 мм.

2.4. Отклонение от прямолинейности кромок плит, измеренною на отдельных отрезках длиной 1000 мм, не должно быть более 1 мм.

2.5. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Справочные показатели физико-механических свойств плит приведены в справочном приложении 1.

2.6. Требования к качеству древесины для производства цементостружечных плит приведены в рекомендуемом приложении 2.

2.7. По качеству поверхности плиты должны соответствовать нормам, указанным в табл. 3.

Таблица 3

2.8. В плитах не допускаются расслоения по толщине, посторонние включения и механические повреждения.

2.9. Требования, предъявляемые настоящим стандартом к плитам марки ЦСП-1, соответствуют высшей категории качества.

3.1. Плиты предъявляют к приемке партиями. Партией считают число плит одной марки и размеров, изготовленных по одному технологическому режиму в течение одной смены и оформленных одним документом о качестве.

3.2. Испытания плит по показателям, приведены в пп. 1.2, 2.2 — 2.5, 2.7 (за исключением прочности при растяжении перпендикулярно к пласти плиты), являются приемо-сдаточными. Испытания прочности плит перпендикулярно к пласти плиты являются периодическими. Периодичность испытаний — один раз в месяц, а также в случаях изменения технологического режима.

3.3. Для контроля размеров и качества поверхности плит от партии отбирают 5 % плит, но не менее 10 шт.

Для испытаний физико-механических свойств от партии отбирают:

— 3 плиты — при объеме партии до 500 шт.;

— 4 плиты — при объеме партии от 500 до 1200 шт.;

— 5 плит — при объеме партии 1200 шт. и более.

3.4. Партию принимают, если:

— все контролируемые плиты по отклонениям от прямоугольности, прямолинейности, плоскостности и качеству поверхности соответствуют требованиям пп. 2.2 — 2.4, 2.7;

— отклонения значений длины, ширины и толщины не более предельных отклонений, указанных в п. 1.2;

— среднее арифметическое значение показателей физико-механических свойств испытанных образцов по каждой плите соответствует требованиям п. 2.5.

4.1. Аппаратура и материалы.

4.1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %.

4.1.2. Испытательное устройство для определения прочности плит при изгибе, состоящее из двух параллельных опор с цилиндрической поверхностью, которые перемещают в горизонтальной плоскости, и ножа с цилиндрической поверхностью, расположенного параллельно опорам на равном расстоянии от них. Нож через самоцентрирующее устройство (типа карданного шарнира) соединяют с неподвижным захватом, а опоры жестко соединяют с подвижным захватом испытательной машины.

Длина опор и ножа — не менее 80 мм.

Диаметр цилиндрической части опор и ножа должен быть равен:

— (30±0,5) мм — для образцов толщиной до 20 мм;

— (50±0,5) мм — для образцов толщиной 20 мм и более.

4.1.3. Испытательное устройство для определения прочности при растяжении перпендикулярно к пласти плиты, состоящее из двух захватов для передачи растягивающего усилия образцу, связанных через самоцентрирующие устройства (типа карданного шарнира) с захватами испытательной машины (черт. 1).

1 - карданный шарнир; 2 — образец; 3 — захваты, 4 — колодки.

Черт. 1.

Допускается применение других видов захватов, обеспечивающих направление нагрузки перпендикулярно к плоскости образца.

Колодки из древесины твердых пород влажностью не более 12 %, металла, лигнофоля или цементостружечной плиты с плотностью не менее 1200 кг/м3. Размеры колодок: длина (65,0 ± 0,5) мм, ширина (50 ± 0,5) мм и высота не менее 16 мм. Волокна древесины должны быть параллельны длинной стороне колодок.

Колодки наклеивают на пласти образца.

Прочность приклейки колодок к поверхности образца должна обеспечивать разрушение по цементостружечной плите (образцу).

4.1.4. Приспособление для определения глубины дефектов на поверхности плит, состоящее из индикатора часового типа марки ИЧ-10 по ГОСТ 577-68, закрепленного на металлической скобе с двумя плоскими опорными поверхностями.

Установку шкалы индикатора в нулевое положение, соответствующее плоскости опорных поверхностей скобы, осуществляют при помощи поверочной линейки по ГОСТ 8026-75, поверочной плиты по ГОСТ 10905-86 или стеклянной пластинки по ТУ 3-3.2122-88.

Ход штока индикатора в обе стороны от опорной плоскости должен быть не менее 3 мм.

4.1.5. Весы по ГОСТ 24104-88 с погрешностью взвешивания не более 0,1 г.

4.1.6. Приборы для измерения толщины образцов с ценой деления 0,01 мм: микрометр по ГОСТ 6507-90 или индикаторный толщиномер по ГОСТ 11358-89.

4.1.7. Штангенциркуль по ГОСТ 166-89 с ценой деления не более 0,1 мм, набор щупов № 4 по ТУ 2-034-225-87.

4.1.8. Измерительная металлическая линейка по ГОСТ 427-75 с ценой деления 1 мм, поверочная линейка по ГОСТ 8026-75 длиной 1000 мм.

4.1.9. Измерительная металлическая рулетка по ГОСТ 7502-89 с ценой деления 1 мм.

4.1.10. Сушильный шкаф, обеспечивающий поддержание температуры (103±2) °С.

4.1.11. Эксикатор по ГОСТ 25336-82.

4.1.12. Гигроскопическое вещество: хлористый кальций по ТУ 6-09-4711-81 или серная кислота по ГОСТ 4204-77 концентрацией не менее 94 %.

Периодичность смены гигроскопического вещества не реже одного раза в неделю.

4.1.13. Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 ± 1) °С, и с устройством в виде решетки из проволоки, позволяющим удерживать под водой в вертикальном положении образцы для определения водопоглощения и разбухания по толщине.

4.1.14. Питьевая вода по ГОСТ 2874-82.

4.1.15. Фильтровальная бумага по ГОСТ 12026-76.

4.2. Отбор образцов и подготовка к испытаниям.

4.2.1. Для испытаний физико-механических свойств из каждой отобранной плиты вырезают образцы, размеры и число которых соответствуют указанным в табл. 4.

Таблица 4

4.2.2. Для отбора образцов из плиты на расстоянии 150 мм от поперечной кромки вырезают заготовку шириной 650 мм и длиной, равной ширине плиты, используемую в качестве образца для определения отклонения от плоскостности, из которого в дальнейшем вырезают полосы в зависимости от размеров образцов.

Из полос вырезают образцы, равномерно расположенные по ширине плиты с минимальным расстоянием 40 мм между образцами, предназначенными для определения одного показателя (см. рекомендуемое приложение 3).

4.2.3. Образцы должны иметь прямые параллельные кромки и прямые углы.

Предельные отклонения от номинальных размеров образца по длине и ширине ± 0,5 мм.

Предельное отклонение по длине образца для определения предела прочности при изгибе ± 2 мм.

На образцах не допускаются сколы кромок и выкрашивание углов, вмятины.

4.2.4. Все образцы, кроме образцов для определения влажности, перед испытаниями следует выдерживать (кондиционировать) при температуре (20 ± 2) °С и относительной влажности воздуха (65 ± 5) % до момента достижения постоянной массы (равновесной влажности).

Массу образца считают постоянной, если при двух очередных взвешиваниях, проведенных с промежутком 24 ч, разность массы не превышает 0,1 %.

4.2.5. За толщину образца принимают среднее арифметическое значение результатов измерения в четырех точках, расположенных по углам образца на расстоянии 25 мм от кромок.

Измерения производят микрометром или толщиномером, с погрешностью не более 0,01 мм.

4.3. Проведение испытаний.

4.3.1. Длину и ширину плиты измеряют по четырем сторонам параллельно кромкам на расстоянии от них 50 — 100 мм металлической измерительной рулеткой с погрешностью не более 1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За длину или ширину плиты принимают среднее арифметическое значение результатов измерений по двум сторонам.

4.3.2. Длины диагоналей плиты измеряют металлической измерительной рулеткой с погрешностью не более 1 мм.

Разность длин диагоналей вычисляют с точностью 1 мм.

Отклонение от прямолинейности определяют металлической поверочной линейкой и набором щупов на каждой кромке плиты.

Отклонение от плоскостности определяют при помощи набора щупов замером наибольшего зазора на образце размером 1200×650 мм, установленном на эталонной поверхности.

4.3.3. Толщину плиты измеряют в шести точках, расположенных на расстоянии 50 мм от кромок: по одной в середине коротких сторон и по две на расстоянии друг от друга, равном одной трети длины плиты по длинным сторонам.

Измерения производят индикаторным толщиномером или штангенциркулем с погрешностью не более 0,1 мм. Каждый результат измерений должен соответствовать требованиям п. 1.2.

За толщину плиты принимают среднее арифметическое значение результатов измерений в шести точках.

4.3.4. Внешний вид плит контролируют визуально. Шероховатость контролируют сравнением с эталонами. Линейные размеры дефектов на поверхности плит измеряют металлической измерительной линейкой с погрешностью не более 1 мм.

Глубину дефектов на поверхности плит измеряют с помощью приспособления (п. 4.1.4.) с погрешностью не более 0,1 мм.

4.3.5. Определение плотности.

4.3.5.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их длину, ширину и толщину. Каждый результат измерений должен соответствовать требованием п. 4.2.3.

4.3.5.2. За длину и ширину образца принимают среднее арифметическое значение результатов измерений по двум параллельным сторонам.

Измерения производят штангенциркулем с погрешностью не более 0,1 мм. —

4.3.5.3. Плотность образца r, кг/м3, вычисляют с точностью не менее 10 кг/м3 по формуле

                                                           (1)

где т — масса образца, г;

l — длина образца, см;

b — ширина образца, см;

h — толщина образца, см.

4.3.6. Определение водопоглощения и разбухания по толщине.

4.3.6.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их толщину по п. 4.2.5.

4.3.6.2. Образцы погружают в вертикальном положении в сосуд с водой, при этом образцы не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны находиться на расстоянии (20 ± 2) мм ниже уровня поверхности воды.

Температура воды должна быть (20 ± 1) °С. Время выдержки образцов в воде должно быть 24 ч ± 15 мин.

4.3.6.3. После выдержки образцы извлекают из воды и складывают в стопы в горизонтальном положении, прокладывая их листами фильтровальной бумаги для удаления избытка воды.

На стопку образцов накладывают квадратную плиту (груз) массой (500 ± 50) г. Через 30 с груз снимают и удаляют фильтровальную бумагу.

4.3.6.4. Образцы не позднее чем через 10 мин после извлечения из воды взвешивают и определяют их толщину в соответствии с п. 4.2.5.

4.3.6.5. Разбухание по толщине образца Dh вычисляют с точностью не менее 0,1 % по формуле

                                                      (2)

где h — толщина образца до увлажнения, мм;

h1 — толщина образца после увлажнения, мм.

4.3.6.6. Водопоглощение образца Dwвд в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (3)

где т — масса образца до увлажнения, г.

т1 — масса образца после увлажнения, г.

4.3.7. Определение влажности.

4.3.7.1. Образцы взвешивают после отбора с погрешностью не более 0,01 г, после чего помещают их в сушильный шкаф и высушивают при температуре (103 ± 2) °С до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями не превышает 0,1 % массы. Первое взвешивание проводят через 4 ч, далее через 2 ч.

4.3.7.2. Высушенные образцы охлаждают в эксикаторе с гигроскопическим веществом и взвешивают с той же погрешностью.

4.3.7.3. Влажность образца w в процентах вычисляют с точностью не менее 0,1 % по формуле

                                                     (4)

где m1 — масса образца до сушки, г;

т0 — масса образца после сушки, г.

4.3.8. Определение прочности при изгибе.

4.3.8.1. У образцов после кондиционирования определяют ширину и толщину.

Ширину образца измеряют по его поперечной оси штангенциркулем с погрешностью не более 0,1 мм.

Толщину образца измеряют на середине его длины в двух точках, на расстоянии 25 мм от продольных кромок.

Измерения производят микрометром или толщиномером с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое значение результатов измерений в двух точках.

4.3.8.2. У испытательного устройства устанавливают опоры на расстоянии, равном двадцатипятикратной номинальной толщине плиты, но не более 400 мм, с погрешностью не более ± 1 мм.

4.3.8.3. Образец укладывают на опоры так, чтобы продольная ось была перпендикулярна к опорам, а поперечная ось параллельна оси ножа (черт. 2) и производят равномерное его нагружение, фиксируя разрушающую нагрузку.

Черт. 2

Время действия равномерно возрастающей нагрузки на образец до полного его разрушения должно составлять (60 ± 30) с.

Допускается нагружать образец со скоростью перемещения ножа (10 ± 1) мм/мин.

4.3.8.4. Прочность при изгибе образца sи, МПа, вычисляют с точностью до 0,5 МПа по формуле

                                                             (5)

где Р — разрушающая нагрузка, Н;

l — расстояние между опорами испытательной машины, мм;

b — ширина образца, мм;

h — толщина образца, мм.

4.3.9. Определение прочности при растяжении перпендикулярно к пласти плиты.

4.3.9.1. У образцов после кондиционирования определяют длину и ширину.

Длину и ширину образца измеряют по его поперечным осям штангенциркулем с погрешностью не более 0,1 мм.

4.3.9.2. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

4.3.9.3. Нагрузки на образец должны возрастать равномерно в течение (60 ± 15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мм/мин.

4.3.9.4. Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторное испытание.

4.3.9.5. Прочность при растяжении перпендикулярно к пласти длины sр, МПа, вычисляют с точностью до 0,01 МПа по формуле

                                                              (6)

где Р — разрушающая нагрузка, Н;

l — длина образца, мм;

b — ширина образца, мм.

5.1. На каждую плиту наносят маркировку, содержащую марку, толщину плиты, наименование или товарный знак предприятия-изготовителя, обозначение настоящего стандарта и дату выпуска.

Маркировку наносит на пласть или продольную кромку плиты.

5.2. Каждая отгружаемая партия плит должна сопровождаться документом о качестве, содержащим:

— наименование организации, в систему которой входит предприятие-изготовитель;

— наименование предприятия-изготовителя, его товарный знак и адрес;

— марку плит и размеры;

— количество плит в партии;

— дату изготовления плит и номер партии;

— результаты испытаний;

— обозначение настоящего стандарта.

5.3. Плиты должны храниться в закрытых помещениях в пачках толщиной не более 600 мм рассортированными по маркам и размерам.

Пачки плит укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной, меньшей ширины плиты не более чем на 200 мм.

Допустимая разность толщин прокладок, используемых для одной пачки, — 5 мм.

Бруски-прокладки должны быть уложены поперек плиты с интервалами не более 600 мм. Расстояние крайних прокладок от торцов плиты должно быть не более 200 мм.

Пачки плит при хранении допускается укладывать в штабеля высотой не более 4,5 м. При этом бруски-прокладки, разделяющие пачки, располагают в одних вертикальных плоскостях.

5.4. Плиты перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательным предохранением от атмосферных осадков, механических повреждений и деформаций в соответствии с технической документацией, согласованной с соответствующими транспортными министерствами и потребителем.

5.5. При железнодорожных перевозках размещение и крепление пачек плит в транспортных средствах следует производить в соответствии с Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения. Транспортирование плит должно осуществляться согласно действующим Правилам перевозки грузов. Транспортная маркировка — по ГОСТ 14192-77.

5.6. При поставке на экспорт плиты маркируют, упаковывают и транспортируют в соответствии с технической документацией внешнеторговых организаций.

6.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения, установленных стандартом.

Гарантийный срок хранения плит-2 года со дня изготовления.

В качестве сырья для производства плит рекомендуется применение тонкомерной древесины хвойных пород по ГОСТ 9463-88 и древесины лиственных пород по ГОСТ 9462-88 не ниже 3-го сорта.

Смешение пород не рекомендуется.

Содержание гнили и коры в общей массе древесины определяется технологическим регламентом.

1 — образцы для определения плотности, разбухания по толщине за 24 ч и водопоглощения; 2 — образцы для определения влажности; 3 — образцы для определения предела прочности при изгибе; 4 — образцы для определения прочности при растяжении перпендикулярно к пласти плиты; abсd — образец для определения отклонения от плоскостности.

Один цикл температурно-влажностных воздействий на образцы включает в себя следующие операции:

— образцы помещают на 18 ч в сосуд с водой, имеющей температуру (20 ± 1) °С, таким образом, чтобы они были покрыты водой на 2 — 3 см;

— извлеченные из воды образцы помещают в сушильный шкаф, где их просушивают при температуре (60 ± 5) °С с вентиляцией в течение 6 ч.

После 20 циклов перед испытаниями образцы кондиционируют в нормальных температурно-влажностных условиях до достижения исходной влажности (9 ± 3) %.

СОДЕРЖАНИЕ

1. Марки и размеры. 1

2. Технические требования. 2

3. Правила приемки. 3

4. Методы испытаний. 3

5. Маркировка, хранение и транспортирование. 8

6. Гарантии изготовителя. 9

Приложение 1 справочные показатели физико-механических свойств плит. 9

Приложение 2 требования к качеству древесины для производства плит. 10

Приложение 3 Схемы отбора образцов из плиты для приемо-сдаточных и периодических испытаний  10

Приложение 4 метод определения стойкости к циклическим температурно-влажностным воздействиям.. 11

snipov.net
