Гост болты размеры: ГОСТ 7798-70 — Болты с шестигранной головкой

Стандарт ГОСТ 7805-70 Болт с шестигранной головкой, класс точности A

Отправьте заявку и получите оптовые цены!

ГОСТ 7805-70 Болт с шестигранной головкой, класс точности A

Стандарт ГОСТ 7805-70 аналог ГОСТ 15589-70, DIN 931, DIN 933, ISO 4014, ISO 4017.

Описание крепежа: ГОСТ 7805-70 Болт с шестигранной головкой, класс точности A, размер резьбы от М1,6 до М48, длина от 10 до 300 мм. Болты оцинкованные ГОСТ 7805-70 используются в строительстве для соединения деревянных и металлических конструкций и в машиностроении для крепления деталей и узлов.

Материалы:

• Сталь: 4,8; 5,8; 8,8; 10,9 (класс прочности для болтов)
• Сталь с покрытием: электролитическое (гальваническое) оцинкование, термодиффузионное оцинкование
• Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.

Размеры болтов с шестигранной головкой ГОСТ 7805-70

d	P		k	b			S	е
	крупный	мелкий		l≤125	125<l≤200	l>200
М5	0,8	—	3,5	16	—	—	8	8,8
М6	1	—	4	18	—	—	10	11,1
М8	1,25	1	5,3	22	—	—	13	14,4
М10	1,5	1,25	6,4	26	32	—	17	18,9
М12	1,75	1,25	7,5	30	36	49	19	21,1
М16	2	1,5	10	38	44	57	24	26,8
М20	2,5	1,5	12,5	46	52	65	30	33,5
М22	2,5	1,5	14	50	56	69	32	35,7
М24	3	2	15	54	60	73	36	40,0
М27	3	2	17	60	66	79	41	45,6
М30	3,5	2	18,7	66	72	85	46	51,3
М36	4	3	22,5	78	84	97	55	61,3
М42	4,5	3	26	90	96	109	65	72,6
М48	5	3	30	102	108	121	75	83,9

Обозначения:
d — номинальный диаметр резьбы
d1- диаметр стержня, примерно равен номинальному диаметру резьбы или среднему диаметру резьбы
P — шаг резьбы
D — диаметр головки
k — высота головки
b — длина резьбы
e — диаметр описанной окружности, не менее
l — длина стержня болта

Болт ГОСТ 7805-70: чертеж, размеры, масса

 Крепежные изделия Применяется в машиностроении и других отраслях совместно с гайками и шайбами для скрепления узлов и механизмов. Аналог болтов по ГОСТ 7798. Основное отличие: более высокий класс точности. Зарубежный аналог: DIN 931 или DIN 933 с полной резьбой. Чертеж болта:   Основные характеристики и масса 1000 штук болтов по ГОСТ 7805 приведены в таблицах: Марка стали: 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР Класс точности: А Класс прочности: 4,8; 5,8; 8,8; 10,9 Поле допуска резьбы: 6g Аналог: DIN933, 931, ТУ 14-4-1760-94 d 5 6 болт 8 болт 10 болт 12 болт 16 болт 20 22 24 27 30 Шаг резьбы 0,8 1 1,25 1,75 2 2,5 2,5 3 3 3 3,5 k 3,5 4 5,3 6,4 7,5 10 12,5 14 15 17 18,7 b 16 18 22 26 30 38 46/52 50/56 54/60 60/66 66/72 S 8 10 13 17 19 24 30 32 36 41 46 е, не менее 8,8 11,1 14,4 18,9 21,1 26,8 33,5 35,7 40 45,6 51,3 L 16-40 16-60 20-70 25-90 25-90 30-120 50-150 60-150 60-150 80-200 80-200 Длина Вес 1000 штук болтов, кг 14 3,318 5,524 10,850 18,96 27,89 — — — — — — 16 3,600 5,930 11,570 20,10 29,48 — — — — — — 20 4,371 6,742 13,020 22,37 32,76 68,49 — — — — — 25 5,142 7,871 14,840 25,22 36,86 75,87 133,3 — — — — 30 5,913 8,981 17,120 28,52 40,96 83,24 144,8 193,0 — — — 35 6,685 10,090 19,090 31,28 45,34 90,62 156,3 207,0 246,9 340,6 — 40 7,456 11,200 21,070 34,36 49,78 97,99 167,8 221,0 263,5 361,8 474,8 45 8,227 12,310 23,040 37,45 54,22 105,70 179,4 235,0 280,1 373,0 500,9 50 8,769 13,420 25,020 40,53 58,67 113,60 190,9 249,0 296,7 404,1 526,9 55 8,999 14,530 26,990 43,62 63,11 121,50 203,7 263,1 313,3 425,3 553,0 60 10,540 15,640 28,970 46,70 67,55 129,40 216,0 278,9 329,9 446,5 579,0 65 11,310 16,760 30,940 49,79 71,99 137,30 228,4 293,8 348,8 467,7 605,1 70 12,080 17,870 32,910 52,87 76,44 145,20 240,7 308,8 366,5 491,1 631,1 75 12,850 18,980 34,890 55,96 80,88 153,10 253,0 323,7 384,3 513,6 659,7 80 13,630 20,090 36,860 59,04 85,33 161,00 265,0 338,6 402,1 536,1 687,5 90 — 22,310 40,8101 65,21 94,20 176,80 290,1 368,5 437,6 581,0 743,0 100 — — 44,760 71,38 103,10 192,60 314,7 398,3 473,2 626,0 798,5 110 — — — 77,55 112,00 208,40 339,4 428,2 508,7 671,0 854,1 120 — — — 83,72 120,90 224,20 364,1 458,1 544,2 716,0 909,6 130 — — — 89,89 129,70 240,00 388,8 487,9 579,8 761,0 965,2 140 — — — 96,06 138,60 255,80 413,5 517,8 615,3 806,0 1021,0 150 — — — 102,18 147,50 271,60 438,1 547,6 650,8 850,1 1076,0 160 — — — 108,38 156,40 287,40 462,8 577,5 686,4 895,9 1132,0 170 — — — 114,58 165,30 303,20 487,5 607,4 721,9 940,9 1188,0 180 — — — 120,68 174,20 319,00 512,2 637,2 757,5 985,9 1243,0 190 — — — 126,88 183,10 333,80 536,9 667,1 793,0 1031,0 1299,0 200 — — — 133,08 191,90 350,60 561,5 697,0 828,6 1076,0 1354,0 Примеры условного обозначения: Болт М24-6gх120. 58 (S36) ГОСТ 7805-70: болт исполнения 1 с диаметром резьбы 24 мм, с размером «под ключ» S = 36 мм, длиной 120 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия. Болт М30-6gх150.109.016 (S46) ГОСТ 7805-70: болт М30 первого типа исполнения с диаметром резьбы 30 мм, с размером «под ключ» S = 46 мм, длиной 150 мм, с крупным шагом резьбы с полем допуска 6g, высокопрочный класса прочности 10,9, оцинкованный 16 мкм. Оформить заказ на крепежные изделия вы можете у наших специалистов. Болт ГОСТ 7786-81 лемешный с потайной головкой< Предыдущая   Следующая >Шплинты ГОСТ 397-79. Купить оптом от 100 кг

Сетка Проволока Трос Электроды Крепеж Прокат

Национальный орган по стандартизации и метрологии

Информационные страницыНовостиКаталог Стандарта

Главная/ Каталог стандартов

КОДЫ И НАИМЕНОВАНИЯ ОБЛАСТЕЙ ДЕЯТЕЛЬНОСТИ ПО СТАНДАРТИЗАЦИИ ПО КЛАССИФИКАТОРУ СТАНДАРТОВ РА

Искать в Каталоге эталонов

Результат поиска — 13

Справочный номер нормативного документа	Название нормативного документа	Статус нормативного документа	Разработчик нормативного документа и его адрес	Доступные языки	Цена в драмах РА (AMD) (включая НДС)	Добавить в корзину
ГОСТ 1476-93	Установочные винты с прямым шлицем и конусом. Классы продукции А и В. Технические характеристики	Активный	— —	Русский	2800
ГОСТ 1477-93	Установочные винты с плоским концом и прямым шлицем. Классы продукции А и В. Технические характеристики	Активный	— —	Русский	2400
ГОСТ 1478-93	Установочные винты с прямым шлицем и заостренным концом. Классы продукции А и В. Технические характеристики	Активный	— —	Русский	2800
ГОСТ 1479-93	Установочные винты с прямым шлицем и полукруглой головкой. Классы продукции А и В. Технические характеристики	Активный	— —	Русский	2800
ГОСТ 8878-93	Установочные винты с внутренним шестигранником и конусом. Классы продукции А и В. Технические характеристики	Активный	— —	Русский	3200
ГОСТ 11074-93	Установочные винты с внутренним шестигранником с плоским концом. Классы продукции А и В. Технические характеристики	Активный		Русский	2800
ГОСТ 11075-93	Установочные винты с шестигранной головкой под покраску. Классы продукции А и В. Технические характеристики	Активный	Госстандарт России —	Русский	2800
ГОСТ 18126-94	Болты и гайки с диаметром резьбы более 48 мм. Общие характеристики	Активный		Русский	4400
ГОСТ 21249-96	Тупоконечные болты общего назначения. Основные параметры и размеры	Активный		Русский	2400
ГОСТ 24379. 0-2012	Фундаментные болты. Общие характеристики	Активный		Русский	3200

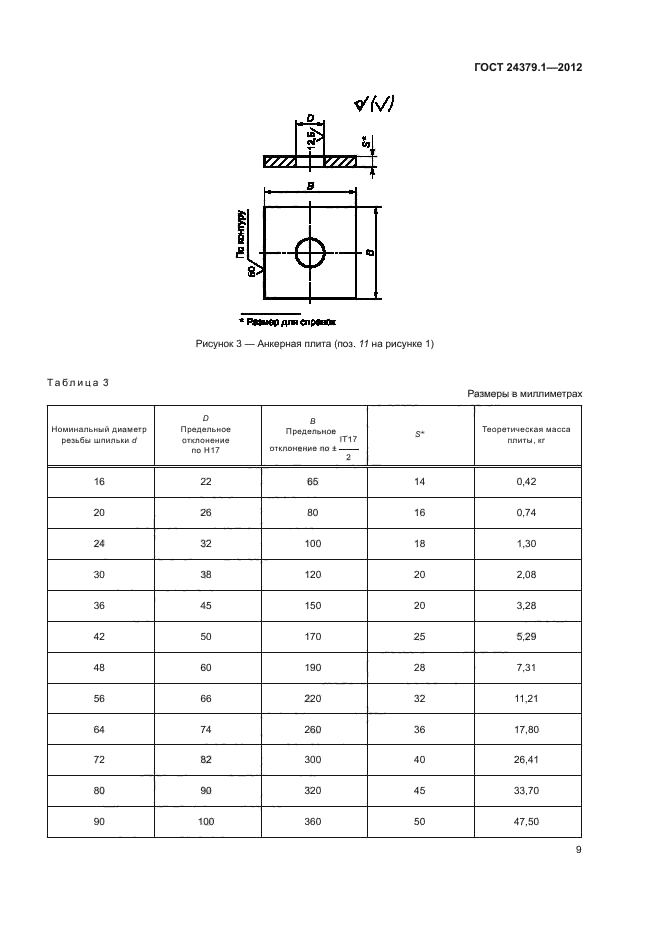

ГОСТ 24379.1-2012	Фундаментные болты. Структура и размеры	Активный		Русский	2000
ГОСТ 30560-98	Винты с цилиндрической полусферической головкой классов точности А и В. Конструкция и размеры	Активный		Русский	2400
ГОСТ 32484.3-2013	Высокопрочные конструкционные болтовые соединения для предварительной нагрузки. Система HR — Болты с шестигранной головкой и гайки в сборе	Активный		Русский	9600

ГОСТ на окна, двери

Дата：      Категории：Цены на фанеру и новости

ГОСТ на окна, двери

ГОСТ 11214-2003 Окна деревянные со стеклопакетами. Технические условия
ГОСТ 1144-80 Шурупы по дереву с полукруглой головкой. Конструкция и размеры
ГОСТ 1145-80 Шурупы для дерева с потайной головкой. Конструкция и размеры
ГОСТ 1146-80 Шурупы по дереву с полупотайной головкой. Конструкция и размеры
ГОСТ 11473-75 Шурупы по дереву с шестигранной головкой. Конструкция и размеры
ГОСТ 1147-80 Шурупы по дереву. Общие технические условия
ГОСТ 14624-84 Двери деревянные для производственных зданий. Типы, конструкция и размеры
ГОСТ 21096-75 Панели оконные стальные из горячекатаного и гнутого профиля для промышленных зданий
ГОСТ 24033-80 Окна и балконные двери деревянные. Методы механических испытаний
ГОСТ 24671-84 Болты с шестигранной головкой, винты, шурупы и гайки с шестигранной головкой. Ширина под ключ
ГОСТ 24699-2002 Окна деревянные со стеклопакетами и стеклопакетами. Технические условия
ГОСТ 24700-99 Окна деревянные со стеклопакетами. Технические условия
ГОСТ 25097-2002 Окна деревянные и алюминиевые. Технические условия
ГОСТ 26892-86 Двери деревянные. Метод испытаний на сопротивление ударной нагрузке в направлении открывания
ГОСТ 26919-86 Прокладки оконные железобетонные для жилых, гражданских и вспомогательных зданий. Технические условия
ГОСТ 30734-2000 Блоки оконные деревянные кровельные. Технические характеристики

ГОСТ 30971-2002 Монтаж в стыки оконных конструкций, примыкающих к стеновым проемам. Общие технические условия
ГОСТ 30972-2002 Заготовки и детали клеевые деревянные для окон и дверей. Технические условия
ГОСТ 31362-2007 Прокладки компрессионные для окон и блоков. Метод определения стойкости к воздействиям эксплуатации
ГОСТ 4.215-81 Система показателей качества продукции. Строительство. Оконная и дверная фурнитура. Номенклатура показателей
ГОСТ 4.215-81 Система показателей качества продукции. Строительство. Оконная и дверная фурнитура. Номенклатура индексов
ГОСТ 4.226-83 Система оценки качества. Строительство. Окна, двери и ворота из дерева.
