Размеры болтов и шпилек для фланцевых соединений по ГОСТ 12815 (12820, 12821, 12822….)
Skip to content
Полезные статьи
20.02.2021Таблица 1: размеры болтов для фланцевых соединений (ряд 2 = стандартный по ГОСТ 12815) на различные давления (Ру), D (мм) х L (мм) по ГОСТ 7798-70 и ГОСТ 10602-94
Dy фланца | Py фланца, кгс/см2 | ||||
Ру 1 и 2,5 | Ру 6 | Ру 10 | Ру 16 | Ру 25 | |
10 | M10x35 | M10x45 | M12x40 | M12x45 | M12x50 |
15 | M12x45 | ||||
20 | M10x40 | M10x45 | M12x50 | M12x55 | |
25 | |||||
32 | M12x45 | M12x50 | M16x55 | M16x60 | |
40 | M16x60 | M15x65 | |||
50 | M16x65 | M16x70 | |||
65 | M16x60 | ||||
80 | M16x50 | M16x55 | |||
100 | M16x65 | M16x70 | M20x80 | ||
125 | M16x55 | M16x60 | M16x70 | M24x90 | |
150 | M20x70 | M20x80 | |||
175 | M16x60 | M16x65 | M20x75 | ||
200 | M24x100 | ||||
225 | M27x100 | ||||
250 | M16x65 | M16x70 | M24x90 | ||
300 | M20x70 | M20x75 | M20x80 | M27x110 | |
350 | M24x100 | M30x120 | |||
400 | M20x75 | M20x80 | M24x90 | M27x110 | M30x130 |
450 | M27x120 | ||||
500 | M30x130 | M36x140 | |||
600 | M24x80 | M24x90 | M27x110 | M36x140 | M36x150 |
700 | M42x160 | ||||
800 | M27x90 | M27x100 | M30x120 | M42x170 | |
900 | M48x180 | ||||
1000 | M30x130 | M42x150 | M52x190 | ||
1200 | M30x110 | M36x150 | M48x160 | — | |
Таблица 2: размеры шпилек для фланцевых соединений (ряд 2 = стандартный по ГОСТ 12815) на различные Ру, D(мм) х L(мм) по ГОСТ 9066-75
Dy фланца | Py фланца, кгс/см2 | |||||||
Ру 1 и 2,5 | Ру 6 | Ру 10 | Ру 16 | Ру 25 | Ру 40 | Ру 64 | Ру 100 | |
10 | M10x50 | M12x60 | M12x70 | M12x80 | ||||
15 | ||||||||
20 | M12x60 | M12x70 | M16x90 | M16x90 | ||||
25 | M16x100 | |||||||
32 | M12x60 | M16x70 | M16x80 | M16x80 | M16x90 | M20x110 | M20x110 | |
40 | M16x80 | |||||||
50 | M24x120 | |||||||
65 | M16x90 | M20x120 | M24x130 | |||||
80 | M16x70 | M16x90 | M16x100 | |||||
100 | M20x100 | M20x110 | M24x130 | M27x150 | ||||
125 | M16x70 | M16x80 | M16x90 | M24x110 | M24x120 | M27x150 | M30x170 | |
150 | M20x100 | M20x100 | M30x160 | M30x180 | ||||
175 | M16x80 | M24x120 | M27x150 | M30x170 | ||||
200 | M20x110 | M36x200 | ||||||
225 | M27x130 | M30x170 | M30x180 | M36x210 | ||||
250 | M24x120 | M36x210 | M42x250 | |||||
300 | M20x90 | M27x140 | M30x180 | M36x220 | M48x270 | |||
350 | M20x90 | M20x100 | M30x150 | M30x190 | M42x240 | M48x280 | ||
400 | M24x110 | M27x130 | M30x160 | M36x220 | ||||
450 | M20x100 | M27x140 | ||||||
500 | M24x120 | M30x160 | M36x180 | M42x240 | ||||
600 | M24x110 | M27x130 | M36x170 | M36x190 | M48x240 | |||
700 | M36x180 | M42x210 | ||||||
800 | M27x120 | M30x150 | M48x220 | |||||
900 | M27x140 | M48x230 | ||||||
1000 | M30x160 | M42x200 | M52x240 | |||||
1200 | M30x140 | M36x180 | M48x210 | |||||
У нас вы можете заказать фланцы из различных марок сталей, любого размера.
Мы также подберем и изготовим необходимый для фланцев крепеж.
Search
Hit enter to search or ESC to close

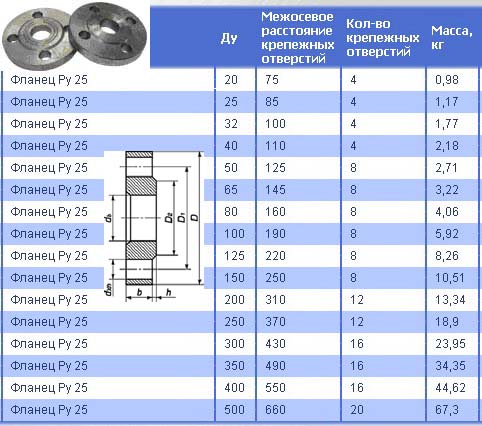

Размер крепежа к плоским фланцам по ГОСТ
01 марта 2021, 09:19
Таблица подбора размера и количества крепежа к плоским стальным фланцам по ГОСТ 33259-15. С учетом диаметра и давления фланца представлены размеры болтов и шпилек, а также количество отверстий во фланце, что позволяет подобрать необходимое количество крепежа для надежного соединения в трубопроводе.
Каталог:
Болты Шпильки Гайки Шайбы Фланцы плоские
|
Диаметр фланца DN |
Размеры |
PN фланца 1/2,5 |
PN фланца 6 |
PN фланца 10 |
PN фланца 16 |
PN фланца 25 |
|---|---|---|---|---|---|---|
|
DN 10, 15 |
Болт |
PN 1/2,5 М10х50 |
PN 6 М10х50 |
PN 10 М12х50 |
PN 16 М12х55 |
PN 25 М12х60 |
| Шпилька |
PN 1/2,5 М10х60 |
PN 6 М10х60 |
PN 10 М12х65 |
PN 16 М12х70 |
PN 25 М12х70 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | 4 | |
|
DN 20, 25 |
Болт |
PN 1/2,5 М10х50 |
PN 6 М10х50 |
PN 10 М10х60 |
PN 16 М10х60 |
PN 25 М10х60 |
| Шпилька |
PN 1/2,5 М10х60 |
PN 6 М10х60 |
PN 10 М12х60 |
PN 16 М12х70 |
PN 25 М12х70 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | ||
|
DN 32 |
Болт |
PN 1/2,5 М12х60 |
PN 6 М12х60 |
PN 10 М16х60 |
PN 16 М16х70 |
PN 25 М16х70 |
| Шпилька |
PN 1/2,5 М12х60 |
PN 6 М12х70 |
PN 10 М16х80 |
PN 16 М16х80 |
PN 25 М16х90 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | 4 | |
|
DN 40 |
Болт |
PN 1/2,5 М12х60 |
PN 6 М12х60 |
PN 10 М16х70 |
PN 16 М16х70 |
PN 25 М16х80 |
| Шпилька |
PN 1/2,5 М12х60 |
PN 6 М12х70 |
PN 10 М16х80 |
PN 16 М16х90 |
PN 25 М16х90 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | ||
|
DN 50 |
Болт |
PN 1/2,5 М12х60 |
PN 6 М12х60 |
PN 10 М16х70 |
PN 16 М16х80 |
PN 25 М16х80 |
| Шпилька |
PN 1/2,5 М12х60 |
PN 6 М12х70 |
PN 10 М16х80 |
PN 16 М16х90 |
PN 25 М16х100 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | 4 | |
|
DN 65 |
Болт |
PN 1/2,5 М12х60 |
PN 6 М12х60 |
PN 10 М16х70 |
PN 16 М16х80 |
PN 25 М16х80 |
| Шпилька |
PN 1/2,5 М12х70 |
PN 6 М12х70 |
PN 10 М16х90 |
PN 16 М16х100 |
PN 25 М16х100 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | 8 | |
|
DN 80 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х70 |
PN 10 М16х70 |
PN 16 М16х80 |
PN 25 М16х80 |
| Шпилька |
PN 1/2,5 М16х80 |
PN 6 М16х80 |
PN 10 М16х90 |
PN 16 М16х100 |
PN 25 М16х100 |
|
| Кол-во отверстий во фланце | 4 | 4 | 4 | 4 | 8 | |
|
DN 100 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х70 |
PN 10 М16х80 |
PN 16 М16х80 |
PN 25 М20х90 |
| Шпилька |
PN 1/2,5 М16х80 |
PN 6 М16х80 |
PN 10 М16х90 |
PN 16 М16х100 |
PN 25 М20х100 |
|
| Кол-во отверстий во фланце | 4 | 4 | 8 | 8 | 8 | |
DN 125 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х70 |
PN 10 М16х80 |
PN 16 М16х80 |
PN 25 М24х100 |
| Шпилька |
PN 1/2,5 М16х80 |
PN 6 М16х90 |
PN 10 М16х100 |
PN 16 М16х100 |
PN 25 М24х130 |
|
| Кол-во отверстий во фланце | 8 | 8 | 8 | 8 | 8 | |
|
DN 150 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х70 |
PN 10 М20х90 |
PN 16 М20х90 |
PN 25 М24х100 |
| Шпилька |
PN 1/2,5 М16х80 |
PN 6 М16х90 |
PN 10 М20х110 |
PN 16 М20х110 |
PN 25 М24х130 |
|
| Кол-во отверстий во фланце | 8 | 8 | 8 | 8 | 8 | |
|
DN 175 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х80 |
PN 10 М20х90 |
PN 16 М20х90 |
PN 25 М24х110 |
| Шпилька |
PN 1/2,5 М16х90 |
PN 6 М16х90 |
PN 10 М20х110 |
PN 16 М20х110 |
PN 25 М24х130 |
|
| Кол-во отверстий во фланце | 8 | 8 | 8 | 8 | 12 | |
|
DN 200 |
Болт |
PN 1/2,5 М16х70 |
PN 6 М16х80 |
PN 10 М20х90 |
PN 16 М20х90 |
PN 25 М24х100 |
| Шпилька |
PN 1/2,5 М16х80 |
PN 6 М16х90 |
PN 10 М20х110 |
PN 16 М20х120 |
PN 25 М24х140 |
|
| Кол-во отверстий во фланце | 8 | 8 | 8 | 12 | 12 | |
|
DN 225 |
Болт |
PN 1/2,5 М16х80 |
PN 6 М16х80 |
PN 10 М20х90 |
PN 16 М20х90 |
PN 25 М27х120 |
| Шпилька |
PN 1/2,5 М16х100 |
PN 6 М16х90 |
PN 10 М20х110 |
PN 16 М20х110 |
PN 25 М27х150 |
|
| Кол-во отверстий во фланце | 8 | 8 | 8 | 12 | 12 | |
|
DN 250 |
Болт |
PN 1/2,5 М16х80 |
PN 6 М16х80 |
PN 10 М20х90 |
PN 16 М24х100 |
PN 25 М27х120 |
| Шпилька |
PN 1/2,5 М16х90 |
PN 6 М16х90 |
PN 10 М20х110 |
PN 16 М24х130 |
PN 25 М27х150 |
|
| Кол-во отверстий во фланце | 12 | 12 | 12 | 12 | 12 | |
|
DN 300 |
Болт |
PN 1/2,5 М20х90 |
PN 6 М20х90 |
PN 10 М20х90 |
PN 16 М24х105 |
PN 25 М27х120 |
| Шпилька |
PN 1/2,5 М20х100 |
PN 6 М20х110 |
PN 10 М20х110 |
PN 16 М24х130 |
PN 25 М27х150 |
|
| Кол-во отверстий во фланце | 12 | 12 | 12 | 12 | 16 | |
|
DN 350 |
Болт |
PN 1/2,5 М20х90 |
PN 6 М20х90 |
PN 10 М20х90 |
PN 16 М24х105 |
PN 25 М30х130 |
| Шпилька |
PN 1/2,5 М20х100 |
PN 6 М20х110 |
PN 10 М20х110 |
PN 16 М24х140 |
PN 25 М30х170 |
|
| Кол-во отверстий во фланце | 12 | 12 | 16 | 16 | 16 | |
|
DN 400 |
Болт |
PN 1/2,5 М20х90 |
PN 6 М20х90 |
PN 10 М24х100 |
PN 16 М27х120 |
PN 25 М30х140 |
| Шпилька |
PN 1/2,5 М20х100 |
PN 6 М20х110 |
PN 10 М24х130 |
PN 16 М27х150 |
PN 25 М30х170 |
|
| Кол-во отверстий во фланце | 16 | 16 | 16 | 16 | 16 | |
|
DN 450 |
Болт |
PN 1/2,5 М20х90 |
PN 6 М20х90 |
PN 10 М24х100 |
PN 16 М27х120 |
PN 25 М30х140 |
| Шпилька |
PN 1/2,5 М20х110 |
PN 6 М20х110 |
PN 10 М24х130 |
PN 16 М27х160 |
PN 25 М30х180 |
|
| Кол-во отверстий во фланце | 16 | 16 | 20 | 20 | 20 | |
|
DN 500 |
Болт |
PN 1/2,5 М20х90 |
PN 6 М20х90 |
PN 10 М24х105 |
PN 16 М30х140 |
PN 25 М36х160 |
| Шпилька |
PN 1/2,5 М20х110 |
PN 6 М20х110 |
PN 10 М24х130 |
PN 16 М30х180 |
PN 25 М36х200 |
|
| Кол-во отверстий во фланце | 16 | 16 | 20 | 20 | 20 | |
|
DN 600 |
Болт |
PN 1/2,5 М24х90 |
PN 6 М24х100 |
PN 10 М27х120 |
PN 16 М36х160 |
PN 25 М36х160 |
| Шпилька |
PN 1/2,5 М24х120 |
PN 6 М24х130 |
PN 10 М27х150 |
PN 16 М36х200 |
PN 25 М36х210 |
|
| Кол-во отверстий во фланце | 20 | 20 | 20 | 20 | 20 | |
|
DN 700 |
Болт |
PN 1/2,5 М24х90 |
PN 6 М24х110 |
PN 10 М27х120 |
PN 16 М36х160 |
PN 25 М42х180 |
| Шпилька |
PN 1/2,5 М24х120 |
PN 6 М24х130 |
PN 10 М27х150 |
PN 16 М36х200 |
PN 25 М42х230 |
|
| Кол-во отверстий во фланце | 24 | 24 | 24 | 24 | 24 | |
|
DN 800 |
Болт |
PN 1/2,5 М27х100 |
PN 6 М27х110 |
PN 10 М30х140 |
PN 16 М36х160 |
PN 25 М42х200 |
| Шпилька |
PN 1/2,5 М27х130 |
PN 6 М27х140 |
PN 10 М30х170 |
PN 16 М36х210 |
PN 25 М42х240 |
|
| Кол-во отверстий во фланце | 24 | 24 | 24 | 24 | 24 | |
|
DN 900 |
Болт |
PN 1/2,5 М27х110 |
PN 6 М27х110 |
PN 10 М30х140 |
PN 16 М36х170 |
- |
| Шпилька |
PN 1/2,5 М27х140 |
PN 6 М27х140 |
PN 10 М30х170 |
PN 16 М36х210 |
- | |
| Кол-во отверстий во фланце | 24 | 24 | 28 | 28 | - | |
|
DN 1000 |
Болт |
PN 1/2,5 М27х110 |
PN 6 М27х120 |
PN 10 М30х140 |
PN 16 М42х190 |
- |
| Шпилька |
PN 1/2,5 М27х140 |
PN 6 М27х150 |
PN 10 М30х180 |
PN 16 М42х240 |
- | |
| Кол-во отверстий во фланце | 28 | 28 | 28 | 28 | - | |
|
DN 1200 |
Болт |
PN 1/2,5 М27х110 |
- | - | - | - |
| Шпилька |
PN 1/2,5 М27х140 |
PN 6 М30х170 |
PN 10 М36х220 |
PN 16 М48х290 |
- | |
| Кол-во отверстий во фланце | 32 | 32 | 32 | 32 | - | |
|
DN 1400 |
Болт |
PN 1/2,5 М27х120 |
- | - | - | - |
| Шпилька |
PN 1/2,5 М27х140 |
PN 6 М30х180 |
PN 10 М42х250 |
- | - | |
| Кол-во отверстий во фланце | 36 | 36 | 36 | - | - | |
|
DN 1600 |
Болт |
PN 1/2,5 М27х120 |
- | - | - | - |
| Шпилька |
PN 1/2,5 М27х150 |
PN 6 М30х190 |
PN 10 М48х290 |
- | - | |
| Кол-во отверстий во фланце | 40 | 40 | 40 | - | - |
Подбор крепежа к воротниковым фланцам — перейти.
ЧИТАЙТЕ ТАКЖЕ
Черная сталь 09Г2С для крайнего Севера. Химический состав и механические свойства 22.12.2022
Сравнение допусков по шероховатости для исполнений фланцев двух стандартов: ГОСТ 33259-15 и ASME B 16.5 07.12.2022
Сравнение стали 10Х17Н13М2Т и 316Ti. Механические свойства и преимущества коррозионно-стойкого сплава 02.11.2022
Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022
Анализ фланцев
Нормы правил для болтовых фланцевых соединений предусматривают только гидростатические торцевые нагрузки (рабочие условия с давлением) и посадку прокладки (условия посадки прокладки при затяжке болтов).
Конструкция фланца включает в себя выбор прокладки (материал, тип и размеры), облицовку фланца, болтовое крепление, пропорции ступицы, ширину и толщину фланца.
Требуемая нагрузка на болт для условий эксплуатации Wm1 определяется в соответствии с ур. (1).
Wm1 = H + Hp = 0,785G2P + (2b x 3,14GmP) (1)
Конструкция фланца Болтовая нагрузка; W = Wm1
Прежде чем можно будет получить герметичное соединение, необходимо правильно посадить прокладку или контактную поверхность соединения с помощью
приложения минимальной начальной нагрузки (в условиях атмосферной температуры без наличия внутреннего давления), которая представляет собой функция материала прокладки и эффективная площадь прокладки, которая должна быть установлена. Минимальная начальная нагрузка на болт, необходимая для этой цели, Wm2 должна определяться в соответствии с ур. (2).
Wm2 = 3,14 бГр (2)
Конструкция фланца Болтовая нагрузка; W = (Am + Ab )Sa/2
Необходимость обеспечения достаточной нагрузки на болты для посадки прокладки или контактных поверхностей соединения в соответствии с ур. (2) будет преобладать во многих конструкциях с низким давлением, а также с облицовкой и материалами, которые требуют высокой нагрузки на посадку, и где нагрузка на болт, рассчитанная по уравнению.
(1) для условий эксплуатации недостаточно для посадки соединения. Соответственно, необходимо выполнить болтовое крепление и предварительно затянуть болты, чтобы обеспечить нагрузку на болт, достаточную для удовлетворения обоих этих требований, каждое из которых исследуется отдельно.
Когда экв. (2) пропорции полки будут зависеть от болтового соединения, а не от внутреннего давления.
Обозначения
G: диаметр в месте реакции на нагрузку прокладки
b: эффективная ширина посадки прокладки или контактной поверхности
m: коэффициент прокладки
y: нагрузка на прокладку или контактную поверхность узла
H: общая гидростатическая торцевая сила
Hp: общая нагрузка на сжатие контактной поверхности
P: внутреннее расчетное давление
Ab: площадь поперечного сечения болтов с использованием диаметра впадины резьбы или наименьшего диаметра без резьбы
Am: общая требуемая площадь поперечного сечения болтов, взятая как большее из значений Am1 и Am2
Am1: общая площадь поперечного сечения болтов у основания резьбы или участка наименьшего диаметра под напряжением, необходимая для условий эксплуатации = Wm1 / Sb
Am2: общая площадь поперечного сечения болтов у основания резьбы или участка наименьшего диаметра под напряжением, требуется для посадки прокладки = Wm2 / Sa
Sa: допустимое напряжение болта при атмосферной температуре
Sb: допустимое напряжение болта при расчетной температуре
Таким образом, условия посадки прокладки зависят от эффективной ширины прокладки (b), нагрузки на посадку прокладки (y) и диаметра реакции прокладки (G ), но не зависит от давления.
Если ваши фланцы не соответствуют требованиям кода к условиям посадки прокладки, это происходит потому, что выбранные прокладки (y, G, b) не соответствуют требованиям кода. (Честно говоря, иногда фланцы низкого давления, такие как комбинация прокладки CLASS 150 и SWG, не соответствуют этим критериям.)
В любом случае, если вы хотите соответствовать требованиям кода, вам необходимо изменить выбор прокладок (y, G, b) ИЛИ использовать фланцы более высокого класса.
What Are m and y Gasket Design Constants, and How Are They Usedm
4 inch check valve — Google Suche
AlleShoppingBilderVideosMapsNewsBücher
Suchoptionen
Bilder
Alle anzeigen
Alle anzeigen
4 Inch Check Valve — Amazon.com
www.amazon.com › 4-дюймовый обратный клапан › k=4+дюйм…
HYDROSEAL Sharkfellow 4-дюймовый шаровой обратный клапан True Union из ПВХ с полным проходом, ASTM F1970, с уплотнениями из EPDM, устойчивый к коррозии, не требующий обслуживания, рассчитанный на 200 фунтов на квадратный дюйм при 73F, .
.. Amazon
www.amazon.de › бестселлеры › промышленные
Универсальный обратный клапан Bächlein – латунный обратный клапан с двусторонней внутренней резьбой G 3/4 дюйма – нержавеющий и водонепроницаемый обратный клапан для безопасного …
4 in Обратные клапаны — Grainger Industrial Supply
www.grainger.com › сантехника › обратные клапаны и устройства предотвращения обратного потока
Обратные клапаны предотвращают обратный поток в отстойники, канализационные линии, канализационные подъемные станции и эжекторные системы. Они используются в сочетании с …
Обратный клапан — обратный клапан, обратный клапан или обратный клапан
fergo.shop › Обратные клапаны
Обратные клапаны являются двухходовыми клапанами, т.е. имеют два отверстия в теле, одно для входа жидкости и одно для выхода жидкости.
Ähnliche Fragen
Каковы размеры 4-дюймового обратного клапана?
Какие существуют 4 типа обратных клапанов?
Какова цена 4-дюймового обратного клапана из ПВХ?
В чем разница между обратным клапаном и обратным клапаном?
4-дюймовый обратный клапан с фланцем | MSCDirect.
com
www.mscdirect.com › Industrialtools › 4-дюймовый фланец…
Приобретите широкий ассортимент 4-дюймовых фланцевых обратных клапанов в MSC Industrial Supply. … Обратный клапан: 4-дюймовая труба, 200 psi WOG, 125 psi WSP, бессвинцовый чугун.
4-дюймовый встроенный обратный клапан | pdblowers, Inc. манометры, фильтры, глушители и многое другое. Найдите свой 4-дюймовый встроенный обратный клапан по адресу …
Производитель: US Valve
Материалы корпуса: углеродистая сталь
Внутренние материалы: алюминий
4-дюймовый рычажный обратный клапан — USABlueBook.com
www.usabluebook.com › тема › 4-дюймовый рычажок…
Результаты 1 — 10 из 10+ · Ищете 4-дюймовый рычажный обратный клапан, найдите его здесь, на USABlueBook.com.
Обратные и донные клапаны диаметром 4 дюйма для продажи — eBay
www.ebay.com › … › Обратные и донные клапаны
Получите лучшие предложения на Обратные и донные клапаны диаметром 4 дюйма при покупке в самом крупном магазине онлайн-подбор на eBay.
