Фундаментные болты (ГОСТ 24379.1-2012 и DIN), анкерные шпильки с резьбой
Фундамент – одна из самых прочных строительных конструкций. Этот товар поможет повысить устойчивость всей конструкции. Сейчас можно найти разнообразные модели, которые подойдут вам по размеру. Чтобы сохранить высокую прочность материала, нужно серьезно подойти к его подбору и следовать главным правилам, которые мы сегодня разберем в этой статье.
Так выглядят различные исполнения фундаментных болтов
Для заказа Фундаментных Болтов перейдите в каталог.
Фундаментальные анкеры предполагают промышленное назначение. Они нужны для скрепления разного рода деталей. Подобный товар установит прочное соединение с фундаментом. Будьте уверены, материал выдержит серьезные статические и динамические нагрузки. Все это благодаря тому, что мастера используют только материал высшего качества, а верхний слой продукта покрывается слоем цинка, который защитит от неблагоприятных внешних воздействий.
Содержание
- 1 Из чего состоит изделие
- 2 Для чего используется
- 3 Производство болтов
- 4 Основные разновидности болтов
- 4.1 Изогнутые
- 4.2 С анкерной плитой
- 4.3 Составные
- 4.4 Съемные
- 4.5 Прямые
- 4.6 Расчетные
- 4.7 Конструктивные
- 5 Как работать с изделием
- 5.1 Подготовка
- 5.2 Установка
- 6 Плюсы и минусы болта
- 6.1 Преимущества
- 6.2 Отрицательные характеристики
- 7 Популярные марки изделий
- 8 Стоимость и свойства по ГОСТу
Из чего состоит изделие
Обычно состав такой:
- штырь с насечкой – основной элемент, который является крепежом для общей конструкции;
- якорная часть – широкое, замоноличенное в бетонное основание;
- верхняя часть крепления может заметно отличаться размерами и определяется той сферой, где она используется.
По какому принципу работает изделие:
- трение;
- упор;
- склеивание.
Важно! Размер определяется документом ГОСТ 24379.1-2012.
Так как крепеж используется для соединения больших по весу конструкций с плотными материалами, а прочность товара предполагается высокая. Для того, чтобы соблюсти все нормы, мастера используют качественную или высококачественную углеродистую сталь, а также низколегированную. Однако встречаются случаи, когда в дополнение применяют нержавеющую сталь (по желанию клиента).
Для чего используется
В каких случаях необходимо применение рассматриваемого товара:
- Ремонт фундаментов. В момент фиксации новых сооружений применяется рассматриваемый товар для скрепления с уже имеющимися элементами.
- При монтаже балочного ростверка. Изделие крепится к свае, а после этого устанавливают затяжки. Такое соединение не отнимет много времени при установке у покупателя. Использование болтов предотвратит попадание холодного воздуха.
- При постройке цоколя. Болты будут устанавливаться к цокольной части фундамента, а к позже уже необходимо будет закрепить материалы для облицовки цоколя.
Почему в данной ситуации лучше использовать болты, а не крюки? Болт прочен и долговечен, чего не скажешь о втором товаре. - Во время установки фундаментной подушки под самые разные виды ТО. Анкерный болт фиксируется с ростверком подушки, а после уже дополняется оборудованием. Чаще всего в этом случае применяют изделие маленького размера. Фиксация оборудования на анкерный фундамент с применением рассматриваемого товара не даст оборудованию сдвинуться в момент вибрации.
- Использование в быту. Анкерный болт может использоваться для крепления масштабного тяжёлого по весу фундамента. Будьте уверены, что даже самые тяжелые предметы не подвергнут поломке болт.
Узнать более подробные характеристики продукции и ее цену можно по телефону 8(495)790-66-82.
Производство болтов
Чаще всего мастера прибегают к такому плану:
- Реализуется раскрой материала. Металлический круг наполняется данным материалом, а после этого распиливается на заготовки конкретного размера.
- Осуществляется нарезка резьбы. Полученную ранее заготовку помещают в токарно-винторезный станок, где происходит рассматриваемый процесс.
- Происходит гибка. Такие товары переходят на участок гибки металла. После этого благодаря штампу осуществляется гибка.
- Сборка. Рассматриваемое изделие после того, как реализована вся работа, переходят на участок сборки, где уже будет происходит маркировка товара. После этого они дополняются шайбами, анкерными плитами, гайками и всеми остальными необходимыми частями.
Основные разновидности болтов
Перед тем, как определять, какой тип болта вашей конструкции подойдет лучше всего, необходимо сказать о том, что каждая модель отличается размером и конструкцией изготовления.
Первым делом рассмотрим конструктивные особенности.

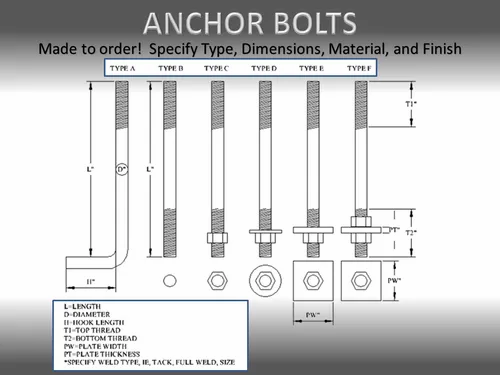

На картинке представлены различные виды болтов

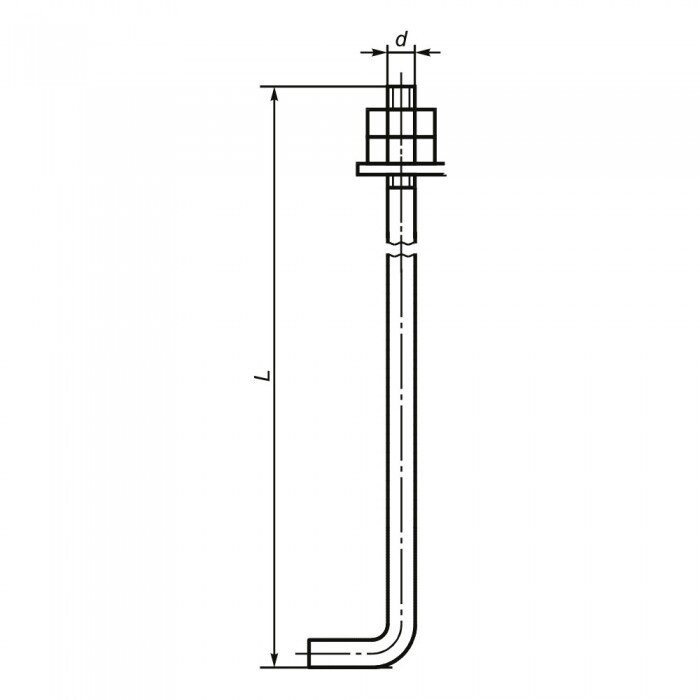

Изогнутые
На основе правил ГОСТ 24379.1-80 на болты фундаментальные, изделие изготавливается в виде металлического штыря, конец которого представляет собой изогнутую форму и похож на крюк.
На основе вышеуказанных требований максимальная длина изделия в таком случае – 180 см. чаще всего применяют изделие в фундаментных конструкциях, которые сделаны из железобетона.
Общее строение товара следующее: шпилька, 2 гайки и шайба. Размер последней части может варьироваться в зависимости от предпочтений покупателей.
Самый распространенная модель
С анкерной плитой
ГОСТом утверждено, что длина рассматриваемого вида болтов может быть до 50 см. товар этот используется в железобетонных фундаментных конструкциях.
Из чего состоит: металлический штырь, снизу на резьбовом конце установлена анкерная плита, которая поможет надежно закрепиться в бетонном основании.
Различные типы болтов с анкерной плитой
Составные
Максимальная длина здесь тоже достаточно большая, она может достигать нескольких метров. Что входит в общий состав: штырь, резьбовая шпилька, муфта и анкерная плита. Применяют такой вид изделия, если есть необходимость создать стяжку определенного конструктивного элемента с последующим.
Ознакомьтесь с составными болтами
Более подробно ознакомиться с ассортиментом можно здесь.
Съемные
Для создания такого товара применяется высокопрочная сталь, которая легко справляется с серьезными нагрузками. Во время установки в ход идет анкерная арматура, другие же элементы вставляются после окончательного монтажа.
Применяется такой вид для сооружения из кирпича, камня, железобетона.
Какие существуют съемные болты
Прямые
Максимальная длина может быть около 140-170 см. крепеж представляет собой анкер под стандартную шпильку, которая прикрепляется уже к готовому отверстию. Впоследствии эта часть замазывается специальным клеем.
Применяется данное изделие для крепления техники и различных конструкций к прочным, неэластичным фундаментам. Нижний край болта может привариваться к арматуре железобетонной конструкции до заливки ее бетоном.
Как выглядит данный вид болта
Теперь поговорим об условиях эксплуатации, поскольку в данном случае также выделяются различные виды болтов.
Расчетные
В данном случае нагрузка, которая воспринимается анкером, переходит на фундамент.
Конструктивные
Стабильная работа механизмов гарантированно обеспечена. Случайные сдвиги не будут реализованы.
Что касается метода установки, то здесь также принято выделять разные виды фундаментальных болтов: крепление до затвердевания бетона и фиксация к готовому сооружению. Нужно сказать, что первый способ используется чаще, а второй предназначен для прямых и распорных болтов.
Как работать с изделием
Всю работу в принципе можно разделить на несколько частей и этапов, с которыми мы в данном разделе ознакомимся подробнее.
Подготовка
Давайте изучим правила на начальном этапе:
- Многие фундаментные (или анкерные) болты не применяются в работе с кирпичом. В данном случае используют определенные изделия подобного вида, которые имеют маленький диаметр.
- Не традиционный, а пустотелый кирпич не фиксируется анкерами, так как материал может не выдержать высокой нагрузки.
- Дополнительно необходимо следить за тем, чтобы расстояние от конца бетонного блока до анкера, было больше глубины, где будет фиксироваться материал.
- В обязательном порядке нужно проверить в каком состоянии находится крепежное изделие. Достаточно хотя бы внешне рассмотреть болт. Однако и расчет не помешал бы в данном случае. Для чего это следует делать: определение удерживающей силы товара.

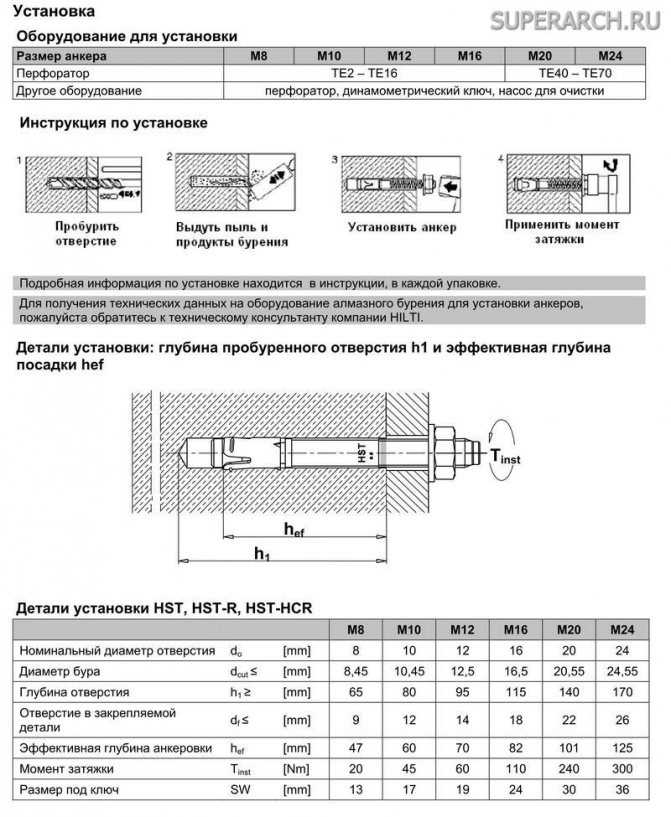

Установка
Перейти к этому этапу можно только после того, как вы проверили и изучили все показатели материала. Своими руками вы можете сделать следующее:
- Изучение плана здания. Обратите внимание, нельзя устанавливать данные болты под дверными проходами. Они предназначены для стен. Однако прибегать к внутренним частям тоже не следует. Для этого подойдет анкерный фундамент, располагающийся под несущей конструкцией. Таким образом вы сможете убедиться в надежности сооружения.
- Болты вставляются в только что залитый бетон. Обязательно нужно в этом случае определить центр бетонного основания, и именно туда опустить изделие.
- Анкерные элементы входят в фундамент с конкретным промежутком (2 размера глубины вхождения товара).
- После того, как вы совершили все предыдущие действия, необходимо дать время застыть бетону. Необходимо, чтобы все болты стояли ровно и прямо.
- В заключение остается скрепление. Доска или же металлическая пластина хорошо подойдет для этого.
1 – фундамент, 2 – подливка, 3 – закрепляемая конструкция
Такие работы возможны и при уже затвердевшем основании. Для этого нужно будет проделать отверстие там, где предполагается размещение болта.
Обратите внимание! Отверстие по размерам должно превышать диаметр болта, поскольку впоследствии туда будут заливать раствор из цемента, куда добавят анкер. Что касается остальных действий, то следует придерживаться того же плана.
Болт в применении
Плюсы и минусы болта
Интересный факт: среди всех остальных изделий в рассматриваемой области фундаментальные крепежи являются лучшими, но в иных сферах они даже не применяются.
Из этого мы можем сделать вывод, что специализация товара очень низкая.
Для того, чтобы понять, в чем преимущества и недостатки такого болта, необходимо рассмотреть определенные аспекты.
Преимущества
- Высокая степень применения.
- Различные виды конструкций как по размеру, так и по функционалу.
- Возможно использование двух методов монтажа. Таким образом, можно применять болты как во время строительства, так и несколько позже.
- Длина изделий может составлять от 15 см до 5 м.
- Использование качественного и прочного материала.
- Стоимость изделия не такая уж высокая.
Отрицательные характеристики
- Анкер такого рода не универсален. Применяется конструкция только в определенной области (бетонное основание).
- Для того, чтобы применять этот болт, необходимо заранее изучить каким образом совершать данную процедуру. Без конкретных знаний вы не сможете использовать болт.
Как мы видим, плюсов в три раза больше, чем минусов.
Именно этим и можно объяснить высокую популярность рассматриваемого товара.
Популярные марки изделий
В современном мире многие компании занимаются сооружение фундаментальных болтов, поскольку это пользуется спросом. Такая продукция не требует серьезных затрат и в принципе легко составляется. Чаще всего клиенты заказывают такого рода товара у компаний Simpson Strong-Tie, Hillman Group, USP. Что касается российский предприятий, то востребованы «НПП Энергомаш» и «Невские ресурсы».
Стоимость варьируется в зависимости от имеющихся размеров, качества применяемого материала, сложности соединения деталей.
Стоимость и свойства по ГОСТу
Нужно заранее сказать, что продукция отечественного производителя будет стоить меньше, так как не нужно будет доплачивать за пропуск через таможню.
Чтобы заказать фундаментные болты нашего производства, заходите в наш каталог!
Характеристики рассматриваемых болтов, их прочность, надежность установления, придают сооружениям определенный запас устойчивости.
Использование оцинкованной стали на стержне и шайбе помогают не распространяться коррозии металлов, не подвергаются повреждениям от высоких и низких температур. Каждое крепление перед тем, как оно попадет на рынок, проходят серьезный осмотр и проверку на заводе, где изготавливалось изделие, соответствующее основным стандартам ГОСТа.
Мы ознакомились, что из себя представляют болты фундаментные с коническим стандартным концом и где они применяются. Специальные болты предназначены для соединения больших по весу конструкций и плотного материала. Несмотря на то, что такой товар применяемся в строительных конструкциях и больше ни в каких других областях, в своей специализации он пользуется особым успехом и популярностью среди покупателей.
Фундаментный анкерный болт ГОСТ 24379.1-80 тип 1 исполнение 2. Фундаментный анкер 1-2.
Анкерный болт тип 1 исполнение 2 — анкерный болт по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80) , предназначенный для монтажа конструкций в горизонтальные основания.
Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 1 исполнения 2 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
- Материал: углеродистая сталь или нержавеющая сталь.
- Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 2. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.
Комплект состоит из шпильки, двух гаек ГОСТ 5915-70 (DIN 934) и шайбы ГОСТ 11371-78 (DIN 125).
| Диаметр резьбы, в мм | Шаг резьбы | Длина резьбы, в мм | Длина изгиба, в мм | Высота изгиба, в мм | Отклонение от оси, в мм | Радиус изгиба, в мм |
|---|---|---|---|---|---|---|
| d | L1 | L2 | L3 | L4 | r | |
| 12 | 1,75 | 80 | 100 | 50 | 25 | 8 |
| 16 | 2 | 90 | 130 | 60 | 30 | 10 |
| 20 | 2,5 | 100 | 160 | 80 | 40 | |
| 24 | 3 | 110 | 200 | 100 | 50 | 20 |
| 30 | 3,5 | 120 | 250 | 120 | 60 | |
| 36 | 4 | 130 | 300 | 140 | 70 | 30 |
| 42 | 4,5 | 140 | 350 | 170 | 85 | |
| 48 | 5 | 150 | 400 | 200 | 100 | 40 |
108013322
М12х200 Подробнее
изогнутый
1
2
М12
200
Ст3сп
без покрытия
12
1.
75
4.8
1 шт
221,76221,76221,76
108094901
М12х250 Подробнее
изогнутый
1
2М12
250
09Г2С
горячий цинк
12
1.75
—
1 шт
315,84315,84315,84
108094900
М16х250 Подробнее
изогнутый
1
2
М16
250
09Г2С
горячий цинк
16
2
—
1 шт
366,24366,24366,24
108094899
М20х400 Подробнее
изогнутый
1
2
М20
400
09Г2С
горячий цинк
20
2.5
—
1 шт
по запросупо запросупо запросу
108025582
М20х450 Подробнее
изогнутый
1
2
М20
450
Ст3сп
без покрытия
20
2.
4.8
1 шт
332,64332,64332,64
108073998
М20х500 Подробнее
изогнутый
1
2
М20
500
Ст3сп
без покрытия
20
2.5
4.8
1 шт
378,00378,00378,00
108032336
М20х710 Подробнее
изогнутый
1
2
М20
710
Ст3сп
без покрытия
20
2.5
4.8
1 шт
468,72468,72468,72
108094898
М24х400 Подробнее
изогнутый
1
2
М24
400
09Г2С
горячий цинк
24
3
—
1 шт
360,00360,00360,00
108013323
М24х550 Подробнее
изогнутый
1
2
М24
550
Ст3сп
без покрытия
24
3
4.
8
1 шт
579,60579,60579,60
108085273
М24х800 Подробнее
изогнутый
1
2
М24
800
Ст3сп
без покрытия
24
3
4.8
1 шт
730,80730,80730,80
108094155
М27х600 Подробнее
изогнутый
1
2
М27
600
Ст3сп
без покрытия
27
3
4.8
1 шт
1134,001134,001134,00
108094156
М27х600 Подробнее
изогнутый
1
2
М27
600
09Г2С
без покрытия
27
3
—
1 шт
932,40932,40932,40
108027900
М30х800 Подробнее
изогнутый
1
2
М30
800
Ст3сп
без покрытия
30
3.
5
4.8
1 шт
1197,841197,841197,84
108031745
М30х1070 Подробнее
изогнутый
1
2
М30
1070
Ст3сп
без покрытия
30
3.5
4.8
1 шт
1562,401562,401562,40
108013324
М36х550 Подробнее
изогнутый
1
2
М36
550
Ст3сп
без покрытия
36
4
4.8
1 шт
1386,001386,001386,00
108025657
М36х1000 Подробнее
изогнутый
1
2
М36
1000
Ст3сп
без покрытия
36
4
4.8
1 шт
2016,002016,002016,00
108083423
М36х1250 Подробнее
изогнутый
1
2
М36
1250
Ст3сп
без покрытия
36
4
4.
8
1 шт
2898,002898,002898,00
108090204
М36х1600 Подробнее
изогнутый
1
2
М36
1600
Ст3сп
без покрытия
36
4
4.8
1 шт
3099,603099,603099,60
108033045
М48х1200 Подробнее
изогнутый
1
2
М48
1200
Ст3сп
без покрытия
48
5
4.8
1 шт
4536,004536,004536,00
108090206
М48х2800 Подробнее
изогнутый
1
2
М48
2800
Ст3сп
без покрытия
48
5
4.8
1 шт
8820,008820,008820,00
требования ГОСТ, варианты изогнутых анкеров, детали изготовления, расчет и установка в фундамент
При строительстве или капитальном ремонте прочность и устойчивость возводимой конструкции имеют основополагающее значение.
Благодаря использованию фундаментных болтов можно прочно закрепить опорные колонны в здании, а также надежно закрепить необходимое оборудование. Принцип работы таких анкерных креплений основан на «анкере».
Несмотря на то, что каждый тип фундамента является прочной и надежной системой, рекомендуется крепить его к стенам с помощью специально разработанных крепежных элементов. Это фундаментные болты. Их вставляют в конструкцию до заливки бетона или после нее. В этой статье мы подробно расскажем о нюансах их установки.
Особенности
В строительстве для крепления железобетонных или стальных конструкций к основанию применяют специальные крепления — анкерные болты. Их использование позволяет значительно повысить устойчивость самой строительной конструкции. Но также фундаментные болты позволяют надежно крепить несущие колонны и другие необходимые элементы возводимого объекта. Принцип их действия основан на подобии анкера, встроенного в конструкцию самого строительного материала, прочно скрепленного с ним.
Очень важно правильно подобрать анкерные крепления.
Производство данной крепежной продукции осуществляется по специальному документу. — всем профессиональным строителям известен ГОСТ 24379.1-80. Врезаясь в фундамент здания, анкерные болты создают прочное соединение, способное выдерживать большие нагрузки (динамические и статические). Но это зависит от технологии строительства. Чтобы все это обеспечить, при изготовлении применяются исключительно качественные материалы. Сверху болты дополнительно покрыты слоем цинка, защищающим от воздействия окружающей среды.
Виды
Анкеровка применяется для устройства фундаментов различных типов. Поэтому эти изделия могут быть разными: размерами, марками стали, массой и длиной. Сегодня на отечественном рынке в этом сегменте представлены изделия от 15 сантиметров до 5 метров.
Что касается типов фундаментных болтов, то они подразделяются на несколько типов.
- Изогнутый. Выполняются в виде металлического стержня, один конец которого имеет изогнутую форму. Внешне это похоже на крючок. Предназначены для установки в железобетонном фундаменте и подключения крупногабаритного оборудования.
- Соединение. Их длина может достигать нескольких метров. Конструкция состоит из таких элементов, как резьбовой стержень, анкерная пластина, муфта, гайка и металлический штифт. Эти крепления используются в том случае, когда есть необходимость выполнить стяжку из двух элементов конструкции. Один конец находится в бетоне, а другой вкручивается в гильзу. Диаметр составного болта разный (М16, М20, М24, М28, М30, М36 и др.). Выбрать его можно из специальной таблицы.
- Прямые Конструкция болта аналогична обычной металлической шпильке. На одном конце есть нить. Ее длина может быть 140 сантиметров. Отличительной особенностью здесь является то, что прямой ригель можно монтировать в уже готовый фундамент. Для их надежного крепления используется специальный клеевой состав или цемент.
Для их надежного крепления используется специальный клеевой состав или цемент.- Со специальной анкерной пластиной. Изготовление такого крепежа осуществляется на основе действующего ГОСТ 24379.1-80. Одну часть болта закрепляют до того, как будет обоснован сам фундамент. Делается это при помощи сварки или резьбового соединения. Особенностью этой застежки является размер. Он может достигать до 5 метров.
- Съемный тип. Имеется специальная анкерная система. С его помощью осуществляется надежная фиксация в железобетонном, кирпичном или каменном фундаменте. Благодаря этому креплению можно устанавливать различные инженерные конструкции. Нижняя обойма болта закладывается в фундамент, а верхняя шпилька с резьбой монтируется после завершения бетонирования.
- С коническим наконечником. Цанговый болт монтируется непосредственно в фундамент. Область назначения – крепление котлов к стене, предметам мебели и многое другое. Благодаря специальной цанге разжимного типа, расклинивающейся при затяжке, обеспечивается прочная и надежная фиксация.
Установка
Прежде чем приступить к установке данного вида крепления, необходимо произвести расчет необходимых болтов согласно проектной документации. Это делается для определения их производительности. Учитывайте расстояние от края фундамента, а также глубину ямы. Анкерные болты удерживаются за счет таких особенностей, как сцепление, опора и трение.
Что касается упора, то это нагрузка, которую принимает на себя крепеж и компенсирует его конструктивные особенности. Нагрузка обеспечивает трение. А склейка – это компенсация этих нагрузок за счет «касательных напряжений».
Но также стоит обратить внимание на то, что размер анкера вместе с глубиной заделки не должен быть больше высоты самого фундамента. Это очень важно, иначе в момент затяжки самого болта произойдет нарушение фиксации. Требуемой надежности такой анкеровки вы не добьетесь. Соединение с печкой должно быть жестким и прочным.
Перед установкой болта в фундамент необходимо произвести его визуальный осмотр на наличие возможных дефектов конструкции.
Анкеровка не сложная процедура.
Это можно сделать самостоятельно без привлечения бригады профессионалов.
Однако для этого необходимо соблюдать ряд основных правил.
- Тщательно изучите план строительной площадки и определите точное место для установки анкерных болтов.
- Контролируйте глубину погружения этой насадки в уже сформированный фундамент. Он не должен быть больше его толщины.
- Обязательно учитывайте расстояние между соседними креплениями. Расчет достаточно прост: это два значения глубины заделки.
- Фундаментные болты должны быть строго вертикальными.
- Формирование блока данного типа крепления. После полного высыхания бетона необходимо скрепить все концы болтов железной пластиной или доской с предварительно просверленными отверстиями. Благодаря этому надежность всей конструкции будет высокой.
- Если закреплять анкерные крепления до заливки фундамента, то также стоит заранее рассчитать наиболее точное их расположение согласно проекту здания.
Советы
Если вы сомневаетесь в своих силах, то установку анкерных болтов лучше всего доверить настоящим профессионалам своего дела. Это не только сэкономит ваши силы, нервы, время, но и деньги на ремонт всей конструкции.
Если вы хотите подобрать максимально качественную анкеровку, то для этого следует учитывать следующие основные характеристики:
- нагрузка, которую способен выдержать болт;
- необходимая длина;
- тип крепления, исходя из конструктивных особенностей фундамента; тип
- , прочность и конструкция самого основания;
- расстояние между отверстиями;
- громоздкая и объемная конструкция, которую нужно вешать.
При съемной конструкции анкерная арматура монтируется перед бетонированием. Шпильки устанавливаются после заливки фундамента. Что касается размера крепежа, то он выбирается исходя из веса и размеров самой конструкции.
Чем он больше, тем длиннее должен быть анкерный болт. Его размер всегда можно определить на основании маркировки. Первая цифра здесь показывает внешний диаметр, вторая – внутренний диаметр, а третья соответствует общей длине.
Что касается установки анкерных болтов, то она везде одинаковая. Исключением является аппаратная часть привода. Гайку крутить не надо, а молотком забивать анкер.
Рекомендации по устройству фундамента и установке фундаментных болтов в следующем видео.
требования по ГОСТ, варианты изогнутых анкеров, тонкости изготовления, расчет и установка в фундамент
В процессе строительства или капитального ремонта прочность и устойчивость возводимой конструкции имеют основополагающее значение.
Благодаря использованию фундаментных болтов можно прочно закрепить несущие колонны в здании, а также надежно закрепить необходимое оборудование. Принцип работы таких анкерных креплений основан на «анкере».
Несмотря на то, что каждый тип фундамента представляет собой прочную и надежную систему, рекомендуется крепить его к стенам с помощью специально разработанных крепежных элементов. Это фундаментные болты. Их вставляют в конструкцию еще до заливки бетонного раствора или после него. В этой статье мы подробно расскажем вам о нюансах выполнения их монтажа.
Особенности
В строительстве для крепления железобетонных или стальных конструкций к основанию применяют специальные крепления — анкерные болты. Их использование позволяет значительно повысить устойчивость самой строительной конструкции. Но также фундаментные болты позволяют надежно скрепить несущие колонны и другие необходимые элементы возводимого объекта. Их принцип действия основан на типе анкера, вмонтированного в конструкцию самого строительного материала, прочно прикрепленного к нему.
Очень важно правильно подобрать анкерные элементы крепежа.
Производство данного крепежа осуществляется по специальному документу — это ГОСТ 24379.1-80 известный всем профессиональным строителям. Врезаясь в основание здания, анкерные болты создают прочное соединение, способное выдерживать большие нагрузки (динамические и статические). Но это зависит от технологии строительства. Чтобы все это обеспечить, в производстве используются только высококачественные материалы. Сверху болты дополнительно покрыты слоем цинка, защищающим их от влияния окружающей среды.
Views
Анкеровка применяется для возведения различных типов фундаментов. Поэтому такие изделия могут быть разными: размер, марка стали, вес и длина. Сегодня на отечественном рынке в этом сегменте представлены изделия от 15 сантиметров до 5 метров.
Что касается типов фундаментных болтов, то они подразделяются на несколько типов.
- Изогнутый. Выполнены в виде металлического стержня, один конец которого имеет изогнутую форму. Внешне это похоже на крючок. Предназначены для установки в железобетонный фундамент и для присоединения крупногабаритного оборудования.
- Композитный. Их длина может достигать нескольких метров. Конструкция состоит из таких элементов, как резьбовой стержень, анкерная пластина, втулка, гайка и металлический штифт. Эти крепления используются, когда возникает необходимость связать два элемента конструкции. Один конец находится в бетоне, а другой вкручивается в гильзу. Диаметр составного болта разный (М16, М20, М24, М28, М30, М36 и другие). Выбрать его можно из специальной таблицы.
- Прямой. Болт по конструкции похож на обычный металлический штифт. На одном конце есть нить. Его длина может составлять 140 сантиметров. Отличительной особенностью здесь является то, что прямой ригель можно монтировать в уже готовый фундамент. Для их надежной фиксации используется специальный клеевой состав или цемент.
Выполнены в виде металлического стержня, один конец которого имеет изогнутую форму. Внешне это похоже на крючок. Предназначены для установки в железобетонный фундамент и для присоединения крупногабаритного оборудования.
- Со специальной анкерной пластиной. Изготовление такого крепежа осуществляется на основании действующего ГОСТ 24379.1-80. Одну часть болта закрепляют еще до обоснования самого фундамента. Делается это при помощи сварки или резьбового соединения. Особенностью таких застежек является размер. Он может достигать 5 метров.
- Съемный тип. Здесь есть специальная анкерная система. С его помощью осуществляется надежная фиксация в железобетонном, кирпичном или каменном основании. Благодаря этому креплению можно устанавливать различные инженерные конструкции. Нижний ригель закладывается в фундамент, а верхняя резьбовая шпилька монтируется после бетонирования.
- С коническим наконечником. Цанговый болт монтируется непосредственно в фундамент. Область назначения – крепление котлов к стене, мебели и многое другое. Благодаря специальной цанге разжимного типа, расклинивающейся при закручивании, обеспечивается прочная и надежная фиксация.
Установка
Прежде чем приступить к установке данного вида крепления, необходимо произвести расчет необходимых болтов в соответствии с проектной документацией. Это делается для определения их эксплуатационных характеристик. Стоит учитывать расстояние от края фундамента, а также глубину ямы. Анкерные болты удерживаются на месте благодаря таким характеристикам, как адгезия, упор и трение. Что касается упора, то это нагрузка, которую берет на себя крепеж и компенсирует за счет своих конструктивных особенностей. Нагрузка создается трением. А склейка – это компенсация этих нагрузок за счет «касательных напряжений».
Но также стоит обратить внимание на то, что размер анкера вместе с глубиной заделки не должен быть больше высоты самого фундамента. Это очень важно, иначе в момент затяжки самого болта произойдет нарушение фиксации. Требуемой надежности такого крепления вы не добьетесь. Соединение с варочной панелью должно быть прочным и долговечным.
Перед установкой болта в фундамент его необходимо визуально осмотреть на наличие возможных дефектов конструкции.
Установка анкеров не сложная процедура. Это можно сделать самостоятельно, не привлекая бригаду профессионалов.
Однако для этого необходимо придерживаться ряда основных правил.
- Тщательно изучить план строительной площадки и определить точные места установки анкерных болтов.
- Контролируйте глубину погружения этого анкерного крепления в уже сформированный фундамент. Он не должен быть больше его толщины.
- Обязательно учитывайте расстояние между соседними креплениями. Расчет достаточно прост: это два значения самой глубины заделки.
- Фундаментные болты должны быть строго вертикальны.
- Формирование блока данного типа крепления. После полного высыхания бетона нужно скрепить все концы болтов железной пластиной или доской с предварительно просверленными отверстиями. Благодаря этому надежность всей конструкции будет высокой.
- Если крепить анкерные крепления еще до заливки фундамента, то также стоит заранее рассчитать наиболее точное их расположение согласно проекту здания.
Консультация
Если вы сомневаетесь в своих силах, то установку анкерных болтов лучше всего доверить настоящим профессионалам своего дела. Это сэкономит не только ваши силы, нервы, время, но и деньги на ремонт всей конструкции.
Если вы хотите выбрать максимально качественную анкеровку, то для этого следует учитывать следующие основные характеристики:
- нагрузка, которую может выдержать болт;
- необходимая длина;
- тип крепления, исходя из конструктивных особенностей фундамента; тип
- , прочность и конструкция самого основания;
- расстояние между отверстиями;
- громоздкость и объемность конструкции, которую нужно повесить.
Если у вас съемная конструкция, то анкерная арматура монтируется еще до бетонирования. Шпильки устанавливаются по завершении заливки фундамента. Что касается размеров данного крепежа, то он подбирается исходя из веса и габаритов самой конструкции.
