ГОСТ 7798 и ГОСТ 7805. Сравнение параметров. Отличия болтов
У многих потребителей крепежных деталей возникает путаница в предназначении действующих на территории нашей страны стандартов. Поэтому актуальным является вопрос соотношения положений тех или иных нормативных документов. Особенно часто требуются разъяснения в отношении ГОСТа 7805-70 и ГОСТа 7798-70. Ведь в них устанавливаются технические характеристики одинаковых деталей – болтов с головкой, имеющей шестигранную конфигурацию. Но различия, все-таки существуют.
Нормы ГОСТ 7805-70Данный стандарт устанавливает технические характеристики болтов с частичной резьбой (витки накатаны не по всему стержню) и шестигранной головкой, выполненных с точностью, соответствующей требованиям класса «A» — это повышенная точность.
Размещение такого крепежа осуществляется в отверстия, диаметр которых превышает значение данного параметра самого стержня не больше, чем на 0,3 мм. Когда на такое соединение начинает воздействовать нагрузка, все болты вступают в работу, практически, одновременно.
Это обусловливает факт, что соединение подвергается деформации незначительно. Но для этого требуется, чтобы отверстия в сопрягаемых элементах конструкции были выполнены с повышенной точностью.
Нормами ГОСТа 7805-70 предусмотрено четыре варианта исполнения болтов. Они представлены ниже.
Это – наиболее распространенный вариант. Болт может иметь под головкой небольшой по толщине выступ либо производиться без такового.
Размеры шестигранной головки идентичны предыдущему варианту исполнения. Но в резьбовой части стержня высверливается отверстие. При создании соединения совместно с гайками корончатого типа и шплинтами, болт не будет самораскручиваться.
Этот вариант предусматривает наличие в головке двух отверстий, высверленных одно по отношению к другому под острым углом. Их используют как для препятствования самораскручиванию болта, так и для пломбировки соединения.
На внешней плоскости головки имеется лунка.
Контролировать нужно, чтобы ее глубина не превышала 0,4k (k – численное значение высоты головки). Выдвижение данного требования обусловлено необходимостью сохранения достаточной прочности головки, и вместе с ней обеспечения надежности всего соединения.
Государственный стандарт 7805-70 устанавливает ниже приведенные значения рабочих параметров болтов (единица измерения здесь и далее – миллиметры).
- Диаметр резьбы – от M1,6 до M48. Всего 22 номенклатурные позиции.
- Шаг резьбы:
- мелкий – минимальный 1, максимальный 3;
- крупный – минимальный 5, максимальный 0,35.
- Размер под гаечный ключ – от 3,2 до 75.
- Диаметр описанной вокруг головки болта окружности– min3,4, max 83,9.
- Высота головки – минимальная 1,1, максимальная .30.
- Диаметр выступа под головкой – от 2,3 до 70,5.
- Высота выступа под головкой – не меньше 0,15, не больше 0,8.
- Диаметр отверстия в резьбовом сегменте стержня – min1, max 8.
- Диаметр отверстий, проделанных в смежных гранях головки – минимальный 1, максимальный 5.
- Расстояние между осью отверстия, высверленного в головке, и ее опорной поверхностью – минимальное 1,4, максимальное 15.
В данном стандарте устанавливаются технические характеристики болтов с головкой тоже шестигранной конфигурации, изготовленных с точностью, соответствующей требованиям класса «B» – так принято обозначать нормальную точность.
Эти крепежные элементы размещаются в отверстия с диаметром, превышающим значение данного параметра самих болтов на один-полтора миллиметра. Поэтому создаваемые на их основе соединения деформируются в большей степени по сравнению с использованием деталей, характеризующихся повышенной точностью изготовления.
Государственным стандартом 7798-70 предусмотрены такие же варианты исполнения болтов, как и в ГОСТе 7805-70. Но он требует, чтобы резьба была полной, то есть витки должны наноситься на всю длину стержня.
Технические характеристики по ГОСТ 7798-70В таблице приведены основные технические характеристики болтов, произведенных в соответствии с нормами ГОСТ 7798-70.
|
Параметр |
Р |
S |
К |
e |
hw |
dw |
d3 |
d4 |
L2 | ||
|
Мелк. |
Крупн. |
Не больше |
Не меньше | ||||||||
|
М48 |
3,0 |
5,0 | 75,0 |
30,0 |
82,6 |
0,8 |
0,25 |
69,4 |
8,0 |
5,0 |
15,0 |
|
М42 |
4,5 |
65,0 |
26,0 |
71,3 |
59,9 |
13,0 | |||||
|
М36 |
4,0 |
55,0 |
22,5 |
60,8 |
0,20 |
51,1 | 6,3 |
11,5 | |||
|
М30 |
2,0 |
3,5 |
46,0 |
18,7 |
50,9 |
42,7 |
4,0 |
9,5 | |||
| М27 |
3 |
41,0 |
17,0 |
45,2 |
38,0 |
5,0 |
8,5 | ||||
|
М24 |
36,0 |
15,0 |
39,6 |
33,2 | 7,5 | ||||||
|
М22 |
1,5 |
2,5 |
34,0 |
14,0 |
37,3 |
31,4 |
7,0 | ||||
|
М20 |
30,0 |
12,5 |
33,0 |
27,7 |
4,0 |
6,5 | |||||
|
М18 |
27,0 |
12,0 |
29,6 |
24,8 |
6,0 | ||||||
|
М16 |
2,0 |
24,0 |
10,0 |
26,2 |
22,0 |
5,0 | |||||
|
М14 |
21,0 |
8,8 |
22,8 |
0,6 |
0,15 |
19,2 |
3,2 |
3,2 |
4,5 | ||
|
М12 |
1,25 |
1,75 |
18,0 |
7,5 |
19,9 |
16,5 |
4,0 | ||||
|
М10 |
1,50 |
16,0 |
6,4 |
17,6 |
14,5 |
2,5 |
2,5 |
3,5 | |||
|
М8 |
1,0 |
1,25 |
13,0 |
5,3 |
14,2 |
11,5 |
2,0 |
2,8 | |||
|
М6 |
—- |
1,0 |
10,0 |
4,0 |
10,9 |
8,7 |
1,6 |
2,0 |
2,0 | ||
Принятые обозначения:
Р – шаг резьбы;
S – размер под ключ;
К – высота головки с выступом;
e – диаметр описанной вокруг головки окружности;
hw – высота выступа;
dw – диаметр выступа под головкой;
d3 – диаметр отверстия в отрезке стержня с витками резьбы;
d4 – диаметр отверстия, высверленного в головке;
L2 – расстояние от оси проделанного отверстия в головке до ее опорной поверхности;
ОтличияВ результате сопоставления приведенных данных, можно сформировать перечень основных отличий ГОСТа 7798-70 и ГОСТа 7805-70.
Выглядит он следующим образом:
- диаметр резьбы минимальный – в ГОСТе 7798-70 он такой: M6, а в стандарте 7805.70 – M1,6;
- минимальный диаметр отверстия, высверленного в головке – в первом нормативном документе он равен 2,0, а во втором – 1,0;
- минимальный диаметр отверстия, высверленного в резьбовой части стержня по ГОСТу 7798-70 равен 1,6, по ГОСТу 7805-70 – 1,0;
- минимальная высота головки в первом стандарте составляет 4,0, во втором – 1,1;
- минимальный размер под гаечный ключ первый стандарт устанавливает такого значения – 10,0, второй – 3,2;
Кроме того, имеются отличия в минимальной длине болтов. По ГОСТу 7798-70 этот параметр равен 8,0, по ГОСТу 7805 -70 – 2,0.
ЗаключениеДля повышения сроков эксплуатации на крепежные элементы, произведенные из углеродистой стали, может наноситься защитное цинковое покрытие.
Для этого применяются следующие технологии: горячая оцинковка (толщина слоя от 40 мкм до 200 мкм), оцинкование термодиффузионное (создается слой толщиной до 100 мкм) и гальваническое оцинкование (толщина слоя от 10 до 20 мкм).
Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus
Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ
© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

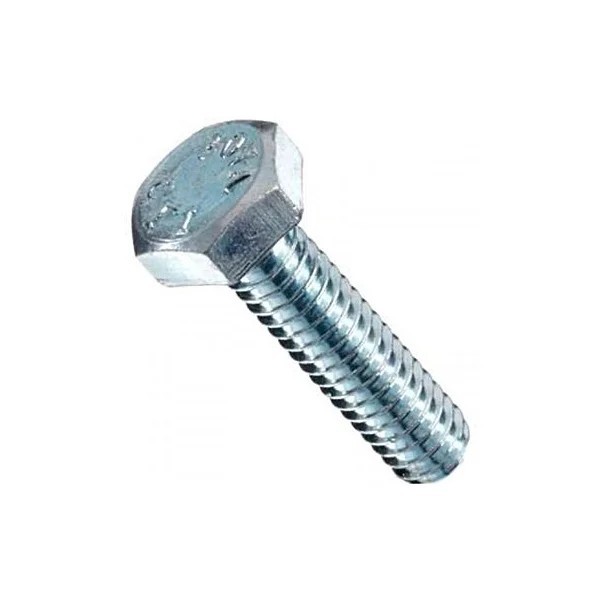

Стандарт DIN 933 Болт высокопрочный с шестигранной головкой и полной резьбой
DIN 933 Болт высокопрочный с шестигранной головкой и полной резьбой
Стандарт DIN 933 аналог ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70, EN ISO 4017, DIN 931, DIN 558.
Описание крепежа: DIN 933 Болт высокопрочный с шестигранной головкой, полная резьба от М3 до М64, длина болта от 5 до 340 мм, класс точности A, B.
Болты DIN 933 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.
Материалы:
- Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (класс прочности для болтов)
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование, термодиффузионное цинкование, гальваническое никелирование, гальваническое хроматирование
- Нержавеющая сталь: А2 — А5
- Цветные металлы, сплавы: латунь, алюминий, медь
- Пластик
| D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| K | 2 | 2,8 | 3. 5 |
4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11,5 | |
| C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
| макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | |
| А | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | |
| S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
| ISO 4014 | 16 | 18 | 21 | ||||||||
| e | DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| ISO 4014 | 17,77 | 20,03 | 23,36 | ||||||||
| D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 12. 5 |
14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| А | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 | |
| S | DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4014 | 34 | ||||||||||
| e | DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4014 | 37,72 | ||||||||||
Обозначения:
D — номинальный диаметр резьбы
P — шаг резьбы
K — высота головки болта
С — высота подголовка
R — радиус
А — сбег резьбы, макс.
S — размер шестигранной головки под ключ
e — диаметр описанной окружности, не менее
L — длина болта
Стандарт EN ISO 4017 отличается от DIN 933 новыми размерами головки под ключ для болтов M10, М12, М14 и М22.
Болты стандартов DIN 933, EN ISO 4017 имеют полную резьбу в отличие от болтов DIN 931, EN ISO 4014 с неполной резьбой.
Болты стандартов DIN 558, EN ISO 4018 имеют класс точности C, болты стандартов DIN 933, EN ISO 4017 — класс точности А, В.
