ГОСТ 3032-76 Гайки-барашки. Конструкция и размеры (с Изменениями N 1, 2), ГОСТ от 10 мая 1976 года №3032-76
ГОСТ 3032-76
Группа Г33
МКС 21.060.20
Дата введения 1977-07-01
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. N 1123 дата введения установлена 01.07.77
Ограничение срока действия снято Постановлением Госстандарта от 13.04.92 N 389
ВЗАМЕН ГОСТ 3032-66
ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82, 2-87).
1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.
(Измененная редакция, Изм. N 2).

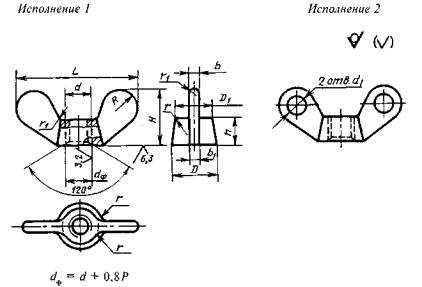

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Конструкция и размеры гаек
мм
Номинальный диаметр резьбы | М3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | М16 | (М18) | М20 | М24 | |
Шаг резьбы : | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | ||
мелкий | — | — | — | — | 1,0 | 1,25 | 1,5 | 2 | |||||
7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | ||
6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | ||
20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | ||
8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | ||
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |||
1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 9,0 | |||
1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 11 | |||
| — | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | ||
, не более | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 | |
, не менее | — | 1,0 | 1,5 | 2,5 | |||||||||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки-барашка диаметром резьбы =10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10-6Н.6 ГОСТ 3032-76
То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:
Гайка 2.М10×1,5-6Н.32.036 ГОСТ 3032-76
(Измененная редакция, Изм. N 1, 2).
3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.
4. Резьба — по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н — по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена с полем допуска 5Н6Н или 6G.
(Измененная редакция, Изм. N 1, 2).
5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы — 0,0175х0,8.
(Измененная редакция, Изм. N 1).
6. Предельные отклонения размеров, получаемых штамповкой, — по II классу точности ГОСТ 7505-89, литьем — по II классу точности ГОСТ 26645-85.
7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении — 2IT15.
8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.
Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.
7, 8. (Измененная редакция, Изм. N 1).
9. Остальные технические требования — по ГОСТ 1759.0-87 для гаек класса точности В.
(Измененная редакция, Изм. N 1, 2).
9а. Дефекты размеров, отклонения формы и расположения — по ГОСТ 1759.1-82.
9б. Дефекты поверхности и методы контроля — по ГОСТ 1759.3-83.
9а, 9б. (Введены дополнительно, Изм. N 2).
10. Теоретическая масса гаек дана в приложении.
ПРИЛОЖЕНИЕ (справочное). Теоретическая масса стальных гаек с крупным шагом резьбы
ПРИЛОЖЕНИЕ
Справочное
Номинальный диаметр резьбы , мм | Масса 1000 шт., кг |
3 | 1,521 |
4 | 2,735 |
5 | 4,563 |
6 | 7,817 |
8 | 14,90 |
10 | 24,76 |
12 | 43,41 |
14 | 66,19 |
16 | 94,42 |
18 | 113,7 |
20 | 141,8 |
24 | 310,6 |
Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:
0,356 — для алюминиевого сплава;
1,08 — для латуни;
0,92 — для ковкого чугуна.
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
Гайки. Технические условия. Конструкция и размеры:
Сб. стандартов. — М.: Стандартинформ, 2006
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
Гайка-барашек ГОСТ 3032-76
ГОСТ 3032-76 гайка-барашек (барашковая) класса точности B, размеры резьбы от М3 до М24. Гайки-барашек используются в быстроразборных конструкциях вместе с болтами, винтами и шайбами подходящих размеров.
Материалы:
- Углеродистая сталь, класс прочности 4, 5, 8, 10
- Сталь с покрытием: гальваническая оцинковка, термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение
- Нержавеющая сталь: А2, А4
- Ковкий чугун
- Цветные металлы, сплавы: латунь, алюминиевый сплав.
| d | М3 | М4 | М5 | M6 | M8 | M10 | M12 | М14* | M16 | М18* | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 |
| мелкий | — | — | — | — | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | |
| D | 7 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | ||
| D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
| L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
| H | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
| h | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 16 | 16 | 20 | |
| b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 6,0 | 7,0 | 9,0 | |
| 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 11 | ||
| d1 | — | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| R ≈ | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| r | не более | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 |
| r1 | не менее | — | — | — | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 |
| N | 1,521 | 2,735 | 4,563 | 7,817 | 14,90 | 24,76 | 43,41 | 66,19 | 94,42 | 113,7 | 141,8 | 310,6 | |
* Размеры гаек применять не рекомендуется.
Обозначения:
d — номинальный диаметр резьбы
P — шаг резьбы
D — наружный диаметр опорной поверхности
L — ширина барашковой гайки с ушками
H — высота гайки с ушками
h — высота гайки-барашек без ушек
b — толщина ушек
d1 — диаметр отверстия в ушках
N — вес 1000 шт. гаек с крупным шагом резьбы, кг
Для вычисления веса барашковых гаек из латуни значения из таблицы умножить на 1,080; для алюминиевого сплава — на 0,356, для ковкого чугуна — на 0,92.
Гайки-барашек с отверстиями в ушках изготавливаются по желанию покупателя.
Аналог ГОСТ 3032-76:
DIN 315 — гайка-барашек с округлыми лепестками, немецкая форма.
Вы можете заказать и купить гайки-барашек ГОСТ 3032-76, М3 — М24 по оптовым ценам.
tdm-neva.ru
ГОСТ 3032-76 Гайки-барашки. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ-БАРАШКИ Конструкция и размеры Fly nuts. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена
01.07.77
Ограничение срока действия снято Постановлением Госстандарта от 13.04.92 № 389
Издание 2006 г. с Изменениями № 1, 2, утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82, 2-87).
1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.
(Измененная редакция, Изм. № 2).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбыd | М3 | М4 | М5 | М6 | М8 | М10 | M 12 | (М14) | М16 | (М18) | М20 | М24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | ||
| мелкий | - | - | - | - | 1,0 | 1,25 | 1,5 | 2 | |||||
| D | 7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | |
| D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
| L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
| Н | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
| hjs15 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |||
| b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 9,0 | ||
| b1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 11 | ||
| d1h26 | - | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| R≈ | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| r, не более | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 | |
| r1, не менее | - | 1,0 | 1,5 | 2,5 | |||||||||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки-барашка диаметром резьбыd= 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10 — 6Н.6 ГОСТ 3032-76
То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:
Гайка 2.М10×1,5 — 6Н.32.036 ГОСТ 3032-76
(Измененная редакция, Изм. № 1, 2).
3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.
4. Резьба — по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н — по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена с полем допуска 5 H 6 H или 6 G .
(Измененная редакция, Изм. № 1, 2).
5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы — 0,0175×0,8D.
(Измененная редакция, Изм. № 1).
6. Предельные отклонения размеров, получаемых штамповкой, — по II классу точности ГОСТ 7505-89, литьем — по II классу точности ГОСТ 26645-85.
7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении — 2 IT 15.
8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.
Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.
7, 8.(Измененная редакция, Изм. № 1).
9. Остальные технические требования — по ГОСТ 1759.0-87 для гаек класса точности В.
(Измененная редакция, Изм. № 1, 2).
9а. Дефекты размеров, отклонения формы и расположения — по ГОСТ 1759.1-82.
9б. Дефекты поверхности и методы контроля — по ГОСТ 1759.3-83.
9а, 9б.(Введены дополнительно, Изм. № 2).
10. Теоретическая масса гаек дана в приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса стальных гаек с крупным шагом резьбы
| Номинальный диаметр резьбыd, мм | Масса 1000 шт., кг ≈ |
|---|---|
| 3 | 1,521 |
| 4 | 2,735 |
| 5 | 4,563 |
| 6 | 7,817 |
| 8 | 14,90 |
| 10 | 24,76 |
| 12 | 43,41 |
| 14 | 66,19 |
| 16 | 94,42 |
| 18 | 113,7 |
| 20 | 141,8 |
| 24 | 310,6 |
Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:
0,356 — для алюминиевого сплава;
1,08 — для латуни;
0,92 — для ковкого чугуна.
Соответствует DIN 314.
Дата публикации: 23.12.2018 15:53:04
Назад в раздел
traiv-komplekt.ru
ГОСТ 3032-76 | Гайка барашковая
ГОСТ 3032-74 гайка барашковая с метрической резьбой. Применяется совместно с болтами, шпильками либо прочими цилиндрическими метизами с нарезанной метрической резьбой соответствующего размера, для создания быстросъемных, быстросборных соединений.Гайка-барашек ГОСТ 3032 74 производится из углеродистой стали, нержавеющей стали, алюминия, латуни.
Имеет класс прочности 4; 5; 8; 10.
Гайка барашек по ГОСТ 3032-78 – крепежное изделие с метрической резьбой на внутреннем отверстии. Характерная особенность – выступающие прямоугольные или закругленные элементы, симметрично расположенные, за которые получила свое название. Для использования со штопорными шпульками элементы-«лепестки» дополнительно снабжаются отверстиями. Диаметр резьбы гайки-барашка составляет от 3 до 24 мм, высота элементов от 8 до 48 мм.
Класс прочности (для гаек из стали): 4; 5; 8; 10
Распространено применение в машиностроении, строительстве, мебельном производстве, автомобилестроении, сантехнике, других сферах народного хозяйства. Навинчивается на болты, шпильки, винты, другие цилиндрические метизы. Применяется в местах, требующих быстрого закрепления или развинчивания без применения какого-либо инструмента. Часто для увеличения прочности используется совместно с шайбой, обычной или пружинной. Удобные выступы эргономичны по размеру человеческой руки. Для применения учитывать нагрузку – так как гайки накручиваются вручную, соединение не выдерживает значительных вибраций.
Скачать ГОСТ 3032-76 в формате PDF
Материалы: сталь углеродистая, нержавеющая, латунь, алюминий. Достаточно редко изготавливают из ковкого чугуна. Стальные гайки-барашки могут оцинковываться или обрабатываться другими видами покрытий: никелирование, хромирование, воронение.
ГОСТ 3032 76 гайки барашки – особенности производства, применения
В особо ответственных конструкциях, где применяются гайки барашки М8, М10 и другие, обычно повышены требования к прочности соединения. В таких случаях гайки-барашки изготавливаются из стали с небольшим содержанием углерода, высокопрочной, легированной.Быстросъемные и быстроразборные соединения не обходятся без подобных метизов. Быстрый монтаж соединения в ручном режиме позволяет обходится без отвертки и гаечного ключа. Снижение прочности соединения компенсируется скоростью и удобством монтажа-демонтажа гайки-барашка.
Если есть потребность в максимально долгом сроке службы метизов и крепежа, мы предлагаем покрытие основного металла различными материалами. Повышение стойкости к коррозии и механическим повреждениям дают термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение.
Гайки барашки можно встретить в самых разнообразных местах. Каждому знакомы крепления бытовой мясорубки, автолюбители применяют гайки барашки постоянно. Реже и менее известно применение гайки барашка для фиксации герметических дверей в бомбоубежищах: простота и надежность этого крепежа оказались самыми подходящими.
Гайки-барашки купить по низким ценам предлагает производитель метизов Столичный крепеж. В нашем каталоге Вы можете выбрать любую гайку из представленных. Кроме гайки – барашка ГОСТ 3032 76 в наличии шестигранные, сферические, колпачковые, шлицевые гайки, а также множество других видов метизов. Оформить заказ можно непосредственно по телефону. Все метизы обязательно соответствуют требованиям государственных стандартов, проходят строгую приемку.
Кроме низких цен, Вы можете рассчитывать на качественный сервис:
- профессиональную консультацию по совместимости различных метизов и возможности их производства,
- своевременное предоставление всех документов, сертификатов,
- быстрая доставка (бесплатная до терминала ТК) и
- решение всех вопросов персональным менеджером.
Изготовим по Вашим чертежам, подготовим ТУ. Все виды покрытий, индивидуальный подход.
xn—-jtbaeggiethskfo2f3c.xn--p1ai
ГОСТ 3032-76: Гайки-барашки. Конструкция и размеры
ГОСТ 3032-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ-БАРАШКИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ-БАРАШКИ Конструкция и размеры Fly nuts. Construction and dimensions | ГОСТ Взамен |
Издание с Изменениями № 1, 2. утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82. 2-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена
01.07.77
Ограничение срока действия снято по Постановлением Госстандарта от 13.04.92 № 389
1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.
(Измененная редакция, Изм. № 2).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Исполнение 1 | Исполнение 2 |
dф = d + 0,8 Р
мм
Номинальный диаметр резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | М24 | |
Шаг резьбы Р | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | ||
мелкий | — | — | — | — | 1,0 | 1,25 | 1,5 | 2 | |||||
D | 7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | |
D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
H | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
h js15 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |||
b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 9,0 | ||
b1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 11 | ||
d1 h26 | — | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
R » | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
r, не более | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 | |
r1, не менее | — | 1,0 | 1,5 | 2,5 | |||||||||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки-барашка диаметром резьбы d = 10 мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10-6Н.6 ГОСТ 3032-76
То же исполнения 2, с мелким шагом резьбы, с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:
Гайка 2.М10´1,5-6Н.32.036 ГОСТ 3032-76
(Измененная редакция, Изм. № 1, 2).
3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.
4. Резьба — по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н — по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена сполем допуска 5Н6Н или 6G.
(Измененная редакция, Изм. № 1, 2).
5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы — 0,0175´0,8 D.
(Измененная редакция, Изм. № 1).
6. Предельные отклонения размеров, получаемых штамповкой, — по II классу точности ГОСТ 7505-89, литьем — по II классу точности ГОСТ 26645-85.
7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении — 2IT15.
8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.
Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.
7, 8. (Измененная редакция, Изм. № 1).
9. Остальные технические требования — по ГОСТ 1759.0-87 для гаек класса точности В.
(Измененная редакция, Изм. № 1, 2).
9а. Дефекты размеров, отклонения формы и расположения — по ГОСТ 1759.1-82.
9б. Дефекты поверхности и методы контроля — по ГОСТ 1759.3-83.
9а, 9б. (Введены дополнительно, Изм. № 2).
10. Теоретическая масса гаек дана в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса стальных гаек с крупным шагом резьбы
Номинальный диаметр резьбы d, мм | Масса 1000 шт., кг » | Номинальный диаметр резьбы d, мм | Масса 1000 шт., кг » |
3 | 1,521 | 12 | 43,41 |
4 | 2,735 | 14 | 66,19 |
5 | 4,563 | 16 | 94,42 |
6 | 7,817 | 18 | 113,7 |
8 | 14,90 | 20 | 141,8 |
10 | 24,76 | 24 | 310,6 |
Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:
0,356 — для алюминиевого сплава;
1,08 — для латуни;
0,92 — для ковкого чугуна.
standartgost.ru
DIN 316 Винт барашковый
DIN 316 Винт барашковый с округлыми лепестками, немецкая форма.
Материалы:
- Ковкий чугун
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы, пластик: латунь, полиамид (нейлон).
| e мин. | 18 | 24 | 30 | 36 | 48 | 62 |
| h мин. | 8.5 | 11 | 15 | 18 | 23 | 31 |
| m мин. | 3.2 | 4 | 5 | 6.5 | 8 | 10 |
| l | d | |||||
| M4 | M5 | M6 | M8 | M10 | M12 | |
| 16 | + | + | + | + | + | |
| 20 | + | + | + | + | + | + |
| 25 | + | + | + | + | + | + |
| 30 | + | + | + | + | + | + |
| 40 | + | + | + | + | ||
Вы можете заказать и купить винты барашковые DIN 316 М4, М5, М6, М8, М10, М12 оптом по договорным ценам.
tdm-neva.ru
