ГОСТ 9064-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 С
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Издание официальное
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАНКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИИ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 °С
Типы и основные размеры
Nuts for flanged connections with medium temperature from 0 to 650 °C. Types and main dimensions
ГОСТ
9064-75
Взамен
ГОСТ 9064-69
МКС 23.040.60
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 дата введения установлена
01.01.76
Ограничение срока действия снято по протоколу № 5—94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12—94)
1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Гайки должны изготовляться следующих типов:
А — гайка шестигранная для фланцевых соединений, корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;
Б — гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.

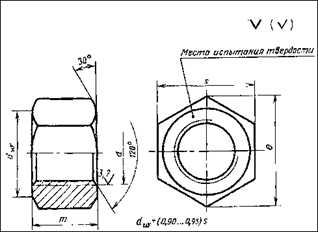

Тип А
6,3/
V (V)
Черт. 1
Издание официальное
Перепечатка воспрещена
Издание (март 2004 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1985 г.
(ИУС 9-80, 4-86), Поправкой (1-88).
© Издательство стандартов, 1975 © ИПК Издательство стандартов, 2004

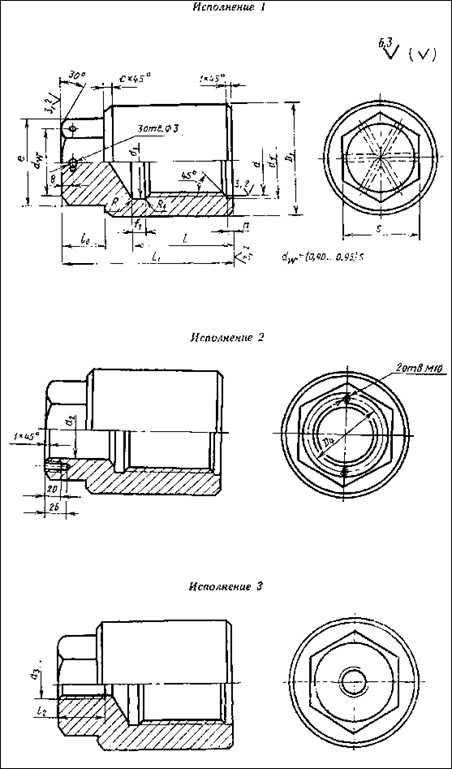

Тип Б
Исполнение 1
6,3,
\/ [V)
Черт. 2
мм
|
Номинальный диаметр резьбы d |
10 |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
(52) |
56 |
(60) |
64 |
(68) |
72 |
(76) |
80 |
90 |
100 |
ПО |
(120) |
125 |
140 |
160 | |
|
Шаг резьбы |
круп ный |
1,5 |
1,75 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 | |||||||||||||||
|
мел кий |
1,25 |
1,5 |
2,0 |
3,0 |
4,0 |
4,0 и 6,0 | |||||||||||||||||||||
|
Размер «под ключ» для типа А |
S |
17 |
19 |
24 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
80 |
85 |
90 |
95 |
100 |
105 |
ПО |
115 |
130 |
145 |
155 |
175 |
180 |
200 |
225 |
|
Пред. откл. |
М 4 |
М5 | |||||||||||||||||||||||||
|
Диаметр описанной окружности да типа А |
е, не менее |
18,8 |
21,0 |
26,7 |
33,5 |
35,5 |
40,3 |
45,9 |
51,4 |
61,7 |
73,1 |
84,5 |
90,4 |
96,0 |
102,0 |
107,5 |
113,5 |
118,0 |
124,0 |
130,0 |
147,0 |
|
180,0 |
195,5 |
203,5 |
229,0 |
263,0 |
|
Высота да типа А |
Н Пред. откл. М4 |
10 |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
52 |
56 |
60 |
64 |
68 |
72 |
76 |
80 |
90 |
100 |
ПО |
120 |
125 |
140 |
160 |
|
Предельное смещение оси отверстия относительно граней |
— |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,87 |
1,00 |
U5 | ||||||||||||||||||
|
Размер «под ключ» да типа Б |
S |
— |
13 |
17 |
22 |
27 |
32 |
36 |
41 |
46 |
55 |
60 |
65 |
75 |
90 |
105 |
120 |
145 |
155 | ||||||||
|
Пред. откл. |
— | М2 |
М4 | ||||||||||||||||||||||||
|
Наружный диаметр гайки D| да типа Б |
— |
24 |
28 |
32 |
36 |
40 |
48 |
55 |
65 |
75 |
85 |
90 |
95 |
100 |
115 |
135 |
150 |
165 |
180 |
190 |
210 |
235 | |||||
|
Диаметр описанной окружности еда типа Б |
— |
16,2 |
19,6 |
25,4 |
31,2 |
36,9 |
41,6 | 47,3 |
53,1 |
63,5 |
69,3 |
75,1 |
86,5 |
98 |
121 |
133 |
167 |
179 | |||||||||
|
Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2) |
92 |
102 |
ПО |
125 |
130 | ||||||||||||||||||||||
|
Диаметр проточки j да типа Б |
13 |
|
20 |
23 |
25 |
28 |
31 |
37 |
43 |
49 |
53 |
57 |
61 |
66 |
70 |
74 |
78 |
82 |
92 |
102 |
112 |
122 |
127 |
142 |
162 | ||
|
Диаметр отверстия в головке для типа Б (исполнение 2) |
— |
— |
— |
8 |
12 |
15 |
75 | ||||||||||||||||||||
|
26 |
32 |
37 |
43 |
48 |
62 |
75 |
85 |
100 |
105 | ||||||||||||||||||
ГОСТ 9064-75
Продолжение
О
|
Номинальный диаметр резьбы d |
10 |
12 |
16 |
20 |
(22) |
24 |
27 |
30 |
36 |
42 |
48 |
(52) |
56 |
64 |
(68) |
72 |
(76) |
80 |
90 |
100 |
|
(120) |
125 |
140 |
160 | ||
|
Шаг резьбы |
круп ный |
1,5 |
1,75 |
2,« |
2,5 |
3,0 |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 | |||||||||||||||
|
мел кий |
1,25 |
1,5 |
2,0 |
3,0 |
4,0 |
4,0 и 6,0 | |||||||||||||||||||||
|
Диаметр резьбового отверстия для типа Б (исполнение 3) |
М16 |
М36 |
М48 | ||||||||||||||||||||||||
|
Глубина осевого отверстия/для типа Б |
— |
21 |
26 |
32 |
36 |
40 |
43 |
49 |
56 |
64 |
70 |
76 |
81 |
88 |
90 |
96 |
100 |
104 |
116 |
126 |
136 |
146 |
168 |
192 | |||
|
Высота головки/0 для типа Б |
— |
10 |
12 |
16 |
18 |
20 |
25 |
30 |
35 |
45 |
50 |
60 |
70 |
80 | |||||||||||||
|
Высота гайки \ для типа Б |
— |
35 |
40 |
50 |
55 |
65 |
70 |
75 |
80 |
95 |
105 |
112 |
130 |
135 |
145 |
150 |
155 |
160 |
165 |
190 |
205 |
225 |
240 |
275 |
310 | ||
|
Длина резьбы в осевом отверстии /2 для типа Б (исполнение 3) |
34 |
58 | |||||||||||||||||||||||||
|
Размеры проточки Д для типа Б |
— |
По ГОСТ 10549-80 | |||||||||||||||||||||||||
|
Высота проточки осевого отверстия л для типа Б |
— |
2 |
3 |
4 | |||||||||||||||||||||||
|
Фаска с для типа Б |
— |
2 |
3 |
6 | |||||||||||||||||||||||
Примечания:
1, Гайки с размерами, заключенными в скобках, по возможности не применять,
tj
2, Неуказанные предельные отклонения размеров: Н14, Ы4, ±у—по ГОСТ 30893,1-2002,
3, Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской,
4, Допускается увеличение размера проточки Д до 35 мм да гаек свыше М72 с соответствующим увеличением высоты гайки, При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки ft и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм,
5, Допускается в основании гаек типа Б выполнять площадки или канавки да стопорения,
6, Допускается да гаек типа А, изготовляемых ковкой, предельные отклонения да размера «под ключ» по Ы6.
4 ГОСТ 9064-75
Примеры условных обозначений
Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из стали 35, категории III, группы качества 3, с покрытием 02 толщиной 6 мкм:
Гайка AM12—6H.35.III.3.026 ГОСТ 9064- 75
То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с полем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:
Гайка Б2М48хЗ-6Н.ЭП182—БД. 1 V.3 ГОСТ9064- 75
(Измененная редакция, Изм. № 1,2, Поправка).
4. Резьба метрическая — по ГОСТ 24705—81.
(Измененная редакция, Изм. № 2).
5. Масса гаек приведена в приложении 1.
6. Технические требования — по ГОСТ 20700—75.
7. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1 Справочное
|
Номинальный диаметр резьбы d, мм |
Масса, кг, = |
s гаек типов | ||
|
А |
Б | |||
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 | ||
|
10 |
0,014 |
— |
— |
— |
|
12 |
0,019 |
0,083 |
— |
— |
|
16 |
0,039 |
0,118 |
— |
— |
|
20 |
0,077 |
0,203 |
0,21 |
— |
|
(22) |
0,093 |
0,290 |
0,31 |
— |
|
24 |
0,133 |
0,412 |
0,43 |
— |
|
(27) |
0,194 |
0,670 |
— |
— |
|
30 |
0,277 |
0,680 |
0,72 |
— |
|
36 |
0,446 |
0,960 |
0,92 |
— |
|
42 |
0,777 |
1,610 |
1,48 |
1,66 |
|
48 |
1,197 |
2,380 |
2,25 |
2,44 |
|
(52) |
1,420 |
2,940 |
2,84 |
3,01 |
|
56 |
1,668 |
3,374 |
2,95 |
3,29 |
|
(60) |
2,080 |
3,929 |
4,15 |
4,67 |
|
64 |
2,310 |
4,591 |
4,17 |
4,81 |
|
(68) |
2,740 |
5,318 |
— |
— |
|
72 |
3,095 |
8,166 |
7,41 |
8,14 |
|
(76) |
3,53 |
8,741 |
7,38 |
7,88 |
|
80 |
4,02 |
8,546 |
7,20 |
7,72 |
|
90 |
5,82 |
12,551 |
11,60 |
12,92 |
|
100 |
8,09 |
16,960 |
15,20 |
17,46 |
|
110 |
9,71 |
22,359 |
20,39 |
22,96 |
|
(120) |
13,42 |
27,503 |
25,69 |
28,46 |
|
125 |
15,42 |
29,545 |
— |
— |
|
140 |
21,06 |
44,147 |
40,11 |
45,11 |
|
160 |
29,66 |
52,773 |
55,83 |
61,43 |
Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2 =8 мм.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
Редактор Р.Г. Говердовская Технический редактор Л.А. Гусева Корректор В.И. Варенцова Компьютерная верстка Л.А. Круговой
Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 15.03.2004. Подписано в печать 29.03.2004. Уел. печ. л. 0,93. Уч.-изд. л. 0,65. Тираж 217 экз. С 1305. Зак. 354.
ИПК Издательство стандартов, 107076 Москва, Колодезный пер., 14. e-mail: Набрано в Издательстве на ПЭВМ
Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник», 105062 Москва, Лялин пер., 6.
Плр № 080102
allgosts.ru
Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры
ГОСТ 9064-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ от 0 до 650 °С
Типы и основные размеры
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ Типы и основные размеры Nuts for flanged connections with
medium temperature from 0 to 650 °C. | ГОСТ Взамен |
Издание (март 2004 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС 9-80, 4-86), Поправкой (1-88).
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 дата введения установлена
01.01.76
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации. Метрологии и сертификации (ИУС 11-12-94)
1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Гайки должны изготовляться следующих типов:
А — гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;
Б — гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.
Тип А
Черт. 1
Тип Б
Черт. 2
мм
Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 | |||||||||||||||||||
Шаг резьбы | крупный | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — | — | |||||||||||||||||||||||
мелкий | 1,25 | 1,5 | 2,0 | 3,0 | 4,0 | 4,0 и 6,0 | |||||||||||||||||||||||||||||||||||||||
Размер «под ключ» для типа А | S | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 175 | 180 | 200 | 225 | ||||||||||||||||||
Пред. откл. | hl4 | hl5 | |||||||||||||||||||||||||||||||||||||||||||
Диаметр описанной окружности для типа А | е, не менее | 18,8 | 21,0 | 26,7 | 33,5 | 35,6 | 40,3 | 45,9 | 51,4 | 61,7 | 73,1 | 84,5 | 90,4 | 96,0 | 102,0 | 107,5 | 113,5 | 118,0 | 124,0 | 130,0 | 147,0 | 163,0 | 180,0 | 195,5 | 203,5 | 229,0 | 263,0 | ||||||||||||||||||
Высота для типа А | НПред. откл. hl4 | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 | ||||||||||||||||||
Предельное смещение оси отверстия относительно граней | — | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,87 | 1,00 | 1,15 | ||||||||||||||||||||||||||||||||||||
Размер «под ключ» для типа Б | S | — | 13 | 17 | 22 | 27 | 32 | 36 | 41 | 46 | 55 | 60 | 65 | 75 | 90 | 105 | 120 | 145 | 155 | ||||||||||||||||||||||||||
Пред. откл. | — | h12 | h14 | ||||||||||||||||||||||||||||||||||||||||||
Наружный диаметр гайки D1 для типа Б | — | 24 | 28 | 32 | 36 | 40 | 48 | 55 | 65 | 75 | 85 | 90 | 95 | 100 | 115 | 135 | 150 | 165 | 180 | 190 | 210 | 235 | |||||||||||||||||||||||
Диаметр описанной окружности е для типа Б | — | 16,2 | 19,6 | 25.4 | 31,2 | 36,9 | 41,6 | 47,3 | 53,1 | 63,5 | 69,3 | 75,1 | 86,5 | 98 | 121 | 133 | 167 | 179 | |||||||||||||||||||||||||||
Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2) | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 92 | 102 | 110 | 125 | 130 | |||||||||||||||||||
Диаметр проточки df для типа Б | — | 13 | 17 | 20 | 23 | 25 | 28 | 31 | 37 | 43 | 49 | 53 | 57 | 61 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 | |||||||||||||||||||
Диаметр отверстия в головке d2 | — | — | — | 8 | 12 | 15 | 75 | ||||||||||||||||||||||||||||||||||||||
для типа Б (исполнение 2) | — | — | — | — | — | — | — | 26 | 32 | 37 | 43 | 48 | 62 | 75 | 85 | 100 | 105 | ||||||||||||||||||||||||||||
Диаметр резьбового отверстия d3 для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | М16 | М36 | М48 | |||||||||||||||||||||||||||||||||
Глубина осевого отверстия 1 для типа Б | — | 21 | 26 | 32 | 36 | 40 | 43 | 49 | 56 | 64 | 70 | 76 | 81 | 88 | 90 | 96 | 100 | 104 | 116 | 126 | 136 | 146 | 168 | 192 | |||||||||||||||||||||
Высота головки 10 для типа Б | — | 10 | 12 | 16 | 18 | 20 | 25 | 30 | 35 | 45 | 50 | 60 | 70 | 80 | |||||||||||||||||||||||||||||||
Высота гайки l1 для типа Б | — | 35 | 40 | 50 | 55 | 65 | 70 | 75 | 80 | 95 | 105 | 112 | 130 | 135 | 145 | 150 | 155 | 160 | 165 | 190 | 205 | 225 | 240 | 275 | 310 | ||||||||||||||||||||
Длина резьбы в осевом отверстии l2 Для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | 34 | 58 | ||||||||||||||||||||||||||||||||||
Размеры проточки f1 для типа Б | — | По ГОСТ 10549-63 | |||||||||||||||||||||||||||||||||||||||||||
Высота проточки осевого отверстия n для типа Б | — | 2 | 3 | 4 | |||||||||||||||||||||||||||||||||||||||||
Фаска с для типа Б | — | 2 | 3 | 6 | |||||||||||||||||||||||||||||||||||||||||
Примечания:
1. Гайки с размерами, заключенными в скобках, по возможности не применять.
2. Неуказанные предельные отклонения размеров: Н14, hl4, ± по ГОСТ 30893.1-2002.
3. Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской.
4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.
5. Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.
6. Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по hl6.
Примеры условных обозначений
Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из стали 35, категории III, группы качества 3, с покрытием 02 толщиной 6 мкм:
Гайка AM12-6H.35.III.026 ГОСТ 9064-75
То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с полем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:
Гайка Б2М48´З-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75
(Измененная редакция, Изм. № 1, 2, Поправка).
4. Резьба метрическая — по ГОСТ 24705-81.
(Измененная редакция, Изм. № 2).
5. Масса гаек приведена в справочном приложении 1.
6. Технические требования — по ГОСТ 20700-75.
7. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр | Масса, кг, » гаек типов | |||
А | Б | |||
Исполнение 1 | Исполнение 2 | исполнение 3 | ||
10 | 0,014 | — | — | — |
12 | 0,019 | 0,083 | — | — |
16 | 0,039 | 0,118 | — | — |
20 | 0,077 | 0,203 | 0,21 | — |
(22) | 0,093 | 0,290 | 0,31 | — |
24 | 0,133 | 0,412 | 0,43 | — |
(27) | 0,194 | 0,670 | — | — |
30 | 0,277 | 0,680 | 0,72 | — |
36 | 0,446 | 0,960 | 0,92 | — |
42 | 0,777 | 1,610 | 1,48 | 1,66 |
48 | 1,197 | 2,380 | 2,25 | 2,44 |
(52) | 1,420 | 2,940 | 2,84 | 3,01 |
56 | 1,668 | 3,374 | 2,95 | 3,29 |
(60) | 2,080 | 3,929 | 4,15 | 4,67 |
64 | 2,310 | 4,591 | 4,17 | 4,81 |
(68) | 2,740 | 5,318 | — | — |
72 | 3,005 | 8,166 | 7,41 | 8,11 |
(76) | 3,53 | 8,741 | 7,38 | 7,88 |
80 | 4,02 | 8,546 | 7,20 | 7,72 |
90 | 5,82 | 12,551 | 11,60 | 12,92 |
100 | 8,09 | 16,960 | 15,20 | 17,46 |
110 | 9,71 | 22,359 | 20,39 | 22,96 |
(120) | 13,42 | 27,503 | 25,69 | 28,46 |
125 | 15,42 | 29,545 | — | — |
140 | 21,06 | 44,147 | 40,11 | 45,11 |
160 | 29,66 | 52,773 | 55,83 | 61,43 |
Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2 = 8 мм.
Приложение 2. (Исключено, Изм. № 2).
standartgost.ru
Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9064-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ Типы и основные размеры Nuts for flanged connections with medium temperature from 0 to 650°C. Types and main dimensions | ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Гайки должны изготовляться следующих типов:
А — гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;
Б — гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.
Тип А
Черт. 1
Тип Б
Черт. 2
мм
Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 | |
Шаг резьбы | крупный | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — | — | |||||
мелкий | 1,25 | 1,5 | 2,0 | 3,0 | 4,0 | 4,0 и 6,0 | |||||||||||||||||||||
Размер «под ключ» для типа А | S | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 175 | 180 | 200 | 225 |
Пред. откл. | hl4 | Hl5 | |||||||||||||||||||||||||
Диаметр описанной окружности для типа А | е, не менее | 18,8 | 21,0 | 26,7 | 33,5 | 35,6 | 40,3 | 45,9 | 51,4 | 61,7 | 73,1 | 84,5 | 90,4 | 96,0 | 102,0 | 107,5 | 113,5 | 118,0 | 124,0 | 130,0 | 147,0 | 163,0 | 180,0 | 195,5 | 203,5 | 229,0 | 263,0 |
Высота для типа А | НПред. откл. hl4 | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
Предельное смещение оси отверстия относительно граней | — | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,87 | 1,00 | 1,15 | ||||||||||||||||||
Размер «под ключ» для типа Б | S | — | 13 | 17 | 22 | 27 | 32 | 36 | 41 | 46 | 55 | 60 | 65 | 75 | 90 | 105 | 120 | 145 | 155 | ||||||||
Пред. откл. | — | h12 | H14 | ||||||||||||||||||||||||
Наружный диаметр гайки D1 для типа Б | — | 24 | 28 | 32 | 36 | 40 | 48 | 55 | 65 | 75 | 85 | 90 | 95 | 100 | 115 | 135 | 150 | 165 | 180 | 190 | 210 | 235 | |||||
Диаметр описанной окружности е для типа Б | — | 16,2 | 19,6 | 25.4 | 31,2 | 36,9 | 41,6 | 47,3 | 53,1 | 63,5 | 69,3 | 75,1 | 86,5 | 98 | 121 | 133 | 167 | 179 | |||||||||
Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2) | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 92 | 102 | 110 | 125 | 130 | |
Диаметр проточки df для типа Б | — | 13 | 17 | 20 | 23 | 25 | 28 | 31 | 37 | 43 | 49 | 53 | 57 | 61 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 | |
Диаметр отверстия в головке d2 | — | — | — | 8 | 12 | 15 | 75 | ||||||||||||||||||||
для типа Б (исполнение 2) | — | — | — | — | — | — | — | 26 | 32 | 37 | 43 | 48 | 62 | 75 | 85 | 100 | 105 | ||||||||||
Продолжение
мм
Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | 27 | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 | |
Шаг резьбы | крупный | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — | — | |||||
мелкий | 1,25 | 1,5 | 2,0 | 3,0 | 4,0 | 4,0 и 6,0 | |||||||||||||||||||||
Диаметр резьбового отверстия d3 для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | М16 | М36 | М48 | |||||||||||||||
Глубина осевого отверстия 1 для типа Б | — | 21 | 26 | 32 | 36 | 40 | 43 | 49 | 56 | 64 | 70 | 76 | 81 | 88 | 90 | 96 | 100 | 104 | 116 | 126 | 136 | 146 | 168 | 192 | |||
Высота головки 10 для типа Б | — | 10 | 12 | 16 | 18 | 20 | 25 | 30 | 35 | 45 | 50 | 60 | 70 | 80 | |||||||||||||
Высота гайки l1 для типа Б | — | 35 | 40 | 50 | 55 | 65 | 70 | 75 | 80 | 95 | 105 | 112 | 130 | 135 | 145 | 150 | 155 | 160 | 165 | 190 | 205 | 225 | 240 | 275 | 310 | ||
Длина резьбы в осевом отверстии l2 Для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | 34 | 58 | ||||||||||||||||
Размеры проточки f1 для типа Б | — | По ГОСТ 10549-63 | |||||||||||||||||||||||||
Высота проточки осевого отверстия n для типа Б | — | 2 | 3 | 4 | |||||||||||||||||||||||
Фаска с для типа Б | — | 2 | 3 | 6 | |||||||||||||||||||||||
Примечания:
1. Гайки с размерами, заключенными в скобках, по возможности не применять.
2. Неуказанные предельные отклонения размеров: Н14, hl4, ± по ГОСТ 25670-83.
3. Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской.
4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.
5. Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.
6. Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по hl6.
Примеры условных обозначений
Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистой стали 35, категории III, с покрытием 02 толщиной 6 мкм:
Гайка AM12-6H.35.III.026 ГОСТ 9064-75
То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:
Гайка Б2М48´З-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75
(Измененная редакция, Изм. № 1, 2).
4. Резьба метрическая — по ГОСТ 24705-81.
(Измененная редакция, Изм. № 2).
5. Масса гаек приведена в справочном приложении 1.
6. Технические требования — по ГОСТ 20700-75.
7. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр резьбы d, мм | Масса, кг, w гаек типов | |||
А | Б | |||
Исполнение 1 | Исполнение 2 | исполнение 3 | ||
10 | 0,014 | — | — | — |
12 | 0,019 | 0,083 | — | — |
16 | 0,039 | 0,118 | — | — |
20 | 0,077 | 0,203 | 0,21 | — |
(22) | 0,093 | 0,290 | 0,31 | — |
24 | 0,133 | 0,412 | 0,43 | — |
(27) | 0,194 | 0,670 | — | — |
30 | 0,277 | 0,680 | 0,72 | — |
36 | 0,446 | 0,960 | 0,92 | — |
42 | 0,777 | 1,610 | 1,48 | 1,66 |
48 | 1,197 | 2,380 | 2,25 | 2,44 |
(52) | 1,420 | 2,940 | 2,84 | 3,01 |
56 | 1,668 | 3,374 | 2,95 | 3,29 |
(60) | 2,080 | 3,929 | 4,15 | 4,67 |
64 | 2,310 | 4,591 | 4,17 | 4,81 |
(68) | 2,740 | 5,318 | — | — |
72 | 3,005 | 8,166 | 7,41 | 8,11 |
(76) | 3,53 | 8,741 | 7,38 | 7,88 |
80 | 4,02 | 8,546 | 7,20 | 7,72 |
90 | 5,82 | 12,551 | 11,60 | 12,92 |
100 | 8,09 | 16,960 | 15,20 | 17,46 |
110 | 9,71 | 22,359 | 20,39 | 22,96 |
(120) | 13,42 | 27,503 | 25,69 | 28,46 |
125 | 15,42 | 29,545 | — | — |
140 | 21,06 | 44,147 | 40,11 | 45,11 |
160 | 29,66 | 52,773 | 55,83 | 61,43 |
Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2=8 мм.
Приложение 2 справочное. (Исключено, Изм. № 2).
standartgost.ru
ГОСТ 9064-75*
Вернуться на страницу «Характеристики гаек»
ГОСТ 9064-75*
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С
Типы и основные размеры
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
- Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
- Гайки должны изготовляться следующих типов:
А-гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;
Б-гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
- Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.
Тип А
Черт. 1
Тип Б
Черт. 2
мм
| Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 | |
| Шаг резьбы | круп ный | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — | — | |||||
| мел кий | 1,25 | 1,5 | 2,0 | 3,0 | 4,0 | 4,0 и 6,0 | |||||||||||||||||||||
| Размер «под ключ» для типа А | S | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 175 | 180 | 200 | 225 |
| Пред откл. | hl4 | Hl5 | |||||||||||||||||||||||||
| Диаметр описанной окружности для типа А | е, не ме нее | 18,8 | 21 | 26,7 | 33,5 | 35,6 | 40,3 | 45,9 | 51,4 | 61,7 | 73,1 | 84,5 | 90,4 | 96 | 102 | 107, 5 | 113,5 | 118 | 124 | 130 | 147 | 163 | 180 | 195,5 | 203,5 | 229 | 263 |
| Высота для типа А | НПред откл. hl4 | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
| Предельное смещение оси отверстия относительно граней | — | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,87 | 1,00 | 1,15 | ||||||||||||||||||
| Размер «под ключ» для типа Б | S | — | 13 | 17 | 22 | 27 | 32 | 36 | 41 | 46 | 55 | 60 | 65 | 75 | 90 | 105 | 120 | 145 | 155 | ||||||||
| Пред. откл. | — | h12 | H14 | ||||||||||||||||||||||||
| Наружный диаметр гайки D1для типа Б | — | 24 | 28 | 32 | 36 | 40 | 48 | 55 | 65 | 75 | 85 | 90 | 95 | 100 | 115 | 135 | 150 | 165 | 180 | 190 | 210 | 235 | |||||
| Диаметр описанной окружности е для типа Б | — | 16,2 | 19,6 | 25.4 | 31,2 | 36,9 | 41,6 | 47,3 | 53,1 | 63,5 | 69,3 | 75,1 | 86,5 | 98 | 121 | 133 | 167 | 179 | |||||||||
| Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2) | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 92 | 102 | 110 | 125 | 130 | |
| Диаметр проточки dfдля типа Б | — | 13 | 17 | 20 | 23 | 25 | 28 | 31 | 37 | 43 | 49 | 53 | 57 | 61 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 | |
| Диаметр отверстия в головке d2 | — | — | — | 8 | 12 | 15 | 75 | ||||||||||||||||||||
| для типа Б (исполнение 2) | — | — | — | — | — | — | — | 26 | 32 | 37 | 43 | 48 | 62 | 75 | 85 | 100 | 105 | ||||||||||
Продолжение
мм
| Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | 27 | 30 | 36 | 42 | 48 | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 | |
| Шаг резьбы | крупный | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — | — | |||||
| мелкий | 1,25 | 1,5 | 2,0 | 3,0 | 4,0 | 4,0 и 6,0 | |||||||||||||||||||||
| Диаметр резьбового отверстия d3для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | М16 | М36 | М48 | |||||||||||||||
| Глубина осевого отверстия 1 для типа Б | — | 21 | 26 | 32 | 36 | 40 | 43 | 49 | 56 | 64 | 70 | 76 | 81 | 88 | 90 | 96 | 100 | 104 | 116 | 126 | 136 | 146 | 168 | 192 | |||
| Высота головки 10 для типа Б | — | 10 | 12 | 16 | 18 | 20 | 25 | 30 | 35 | 45 | 50 | 60 | 70 | 80 | |||||||||||||
| Высота гайки l1для типа Б | — | 35 | 40 | 50 | 55 | 65 | 70 | 75 | 80 | 95 | 105 | 112 | 130 | 135 | 145 | 150 | 155 | 160 | 165 | 190 | 205 | 225 | 240 | 275 | 310 | ||
| Длина резьбы в осевом отверстии l2Для типа Б (исполнение 3) | — | — | — | — | — | — | — | — | — | 34 | 58 | ||||||||||||||||
| Размеры проточки f1 для типа Б | — | По ГОСТ 10549-63 | |||||||||||||||||||||||||
| Высота проточки осевого отверстия n для типа Б | — | 2 | 3 | 4 | |||||||||||||||||||||||
| Фаска с для типа Б | — | 2 | 3 | 6 | |||||||||||||||||||||||
Примечания:
- Гайки с размерами, заключенными в скобках, по возможности не применять.
- Неуказанные предельные отклонения размеров: Н14, hl4, ± t2/2 по ГОСТ 25670-83.
- Допускается изготовление гаек типа Б без расточки осевого отверстия пс фаской.
- Допускается увеличение размера проточки f1до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.
- Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.
- Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по hl6.
Примеры условных обозначений
Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистой стали 35, категории III, с покрытием 02 толщиной 6 мкм:
Гайка AM12-6H.35.III.026 ГОСТ 9064-75
То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:
Гайка Б2М48?З-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75
(Измененная редакция, Изм. № 1, 2).
- Резьба метрическая-по ГОСТ 24705-81.
(Измененная редакция, Изм. № 2).
- Масса гаек приведена в справочном приложении 1.
- Технические требования-по ГОСТ 20700-75.
- (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
| Номинальный диаметр резьбы d, мм | Масса, кг, w гаек типов | |||
| А | Б | |||
| Исполнение 1 | Исполнение 2 | исполнение 3 | ||
| 10 | 0,014 | — | — | — |
| 12 | 0,019 | 0,083 | — | — |
| 16 | 0,039 | 0,118 | — | — |
| 20 | 0,077 | 0,203 | 0,21 | — |
| (22) | 0,093 | 0,290 | 0,31 | — |
| 24 | 0,133 | 0,412 | 0,43 | — |
| (27) | 0,194 | 0,670 | — | — |
| 30 | 0,277 | 0,680 | 0,72 | — |
| 36 | 0,446 | 0,960 | 0,92 | — |
| 42 | 0,777 | 1,610 | 1,48 | 1,66 |
| 48 | 1,197 | 2,380 | 2,25 | 2,44 |
| (52) | 1,420 | 2,940 | 2,84 | 3,01 |
| 56 | 1,668 | 3,374 | 2,95 | 3,29 |
| (60) | 2,080 | 3,929 | 4,15 | 4,67 |
| 64 | 2,310 | 4,591 | 4,17 | 4,81 |
| (68) | 2,740 | 5,318 | — | — |
| 72 | 3,005 | 8,166 | 7,41 | 8,11 |
| (76) | 3,53 | 8,741 | 7,38 | 7,88 |
| 80 | 4,02 | 8,546 | 7,20 | 7,72 |
| 90 | 5,82 | 12,551 | 11,60 | 12,92 |
| 100 | 8,09 | 16,960 | 15,20 | 17,46 |
| 110 | 9,71 | 22,359 | 20,39 | 22,96 |
| (120) | 13,42 | 27,503 | 25,69 | 28,46 |
| 125 | 15,42 | 29,545 | — | — |
| 140 | 21,06 | 44,147 | 40,11 | 45,11 |
| 160 | 29,66 | 52,773 | 55,83 | 61,43 |
Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2=8 мм.
Приложение 2 справочное. (Исключено, Изм. № 2).
saitinpro.ru
ГОСТ 9064-75. Гайки для фланцевых соединений с температурой среды от 0 до 650°С [PDF]
ГОСТ 9064-75. Гайки для фланцевых соединений с температурой среды от 0 до 650°С [PDF] — Все для студента- Файл формата pdf
- размером 264,65 КБ
- Добавлен пользователем Ant1234
- Отредактирован
Стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Утвержден: Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. N 794
Дата введения в действие: 01.01.1976
Дата ограничения срока действия: Ограничение срока действия снято Протокол № 5-94 МГС от 17.05.94 (ИУС № 11-94)
Статус: действует
ОКС: 23.040.60
Код ОКП: 168000;370000
Код КГС: Г18
Код ОКСТУ: 3702;1680
Вид стандарта: Стандарты на продукцию (услуги)
Управление Ростехрегулирования: 220 — Управление стандартизации и сертификации в машиностроении
Технический комитет России (межгосударственный ТК): 259 — Промышленная трубопроводная арматура и сильфоны
Дата последнего издания: 01.03.2004
Количество страниц оригинала: 7
Изменение №1:
Сведения о регистрации изменения: 3119
Дата регистрации изменения: 27.06.1980
Дата введения изменения в действие: 01.01.1981
Вид изменения: Текстовое изменение
Опубликовано в: ИУС 9-1980
Изменение №2:
Сведения о регистрации изменения: 4667
Дата регистрации изменения: 27.12.1985 01:00:00
Дата введения изменения в действие: 01.07.1986
Вид изменения: Текстовое изменение
Опубликовано в: ИУС 4-1986
- Чтобы скачать этот файл зарегистрируйтесь и/или войдите на сайт используя форму сверху.
- Регистрация
www.twirpx.com
